Огляд серверного блока живлення Seasonic SS-400H1U Active PFC 80+

08-05-2009

До серверного обладнання завжди були більш вищі експлуатаційні вимоги, зокрема щодо якості та надійності. Раніше, щоб перестрахуватися серверні блоки живлення робили більш потужні, в результаті вони мали великі габарити. З розвитком мереж і збільшенням кількості серверів великою проблемою стало знайти необхідне місце під них. З цієї причини сервери намагалися за можливістю зробити більш компактними, а разом з ними значно зменшилися і джерела живлення. Згодом широке поширення одержали стоїчні сервери з форм-фактором корпусів 19". Висота самого корпусу при цьому може варіювати від 1U до 10U. Індекс U (unit, у перекладі «пристрій») визначає розмір в 44 мм. Блоки живлення до серверів бувають товщиною 1U або 2U.

В сьогоднішньому огляді ми вперше протестуємо серверний блок живлення добре відомої компанії Sea Sonic. Відзначимо, що в асортименті продукції цієї компанії є п'ять моделей розміром 1U, що відрізняються, звичайно ж, потужністю. Нам для тестування дісталася модель Seasonic SS-400H1U Active PFC 80+ потужністю 400 Вт, що відповідає стандарту EPS1U v2.0.

Seasonic SS-400H1U Active PFC 80+

Компанія Sea Sonic відзначає особливості моделі Seasonic SS-400H1U:

  • Високий ККД і адаптованість до промислового використання;
  • Модульне підключення кабелів;
  • Вентилятори на шарикопідшипниках з широким діапазоном робочих температур;
  • Низький рівень шуму;
  • Автоматична система керування швидкістю обертання вентилятора (S2FC);
  • Мінімальне навантаження на лінію 3,3 В дорівнює нулю;
  • Захист від короткого замикання на всіх виходах;
  • Захист від перенапруги;
  • Захист від перевантаження.

Специфікація блока живлення Seasonic SS-400H1U Active PFC 80+:

Виробник

Sea Sonic Electronics Co.

Модель

SS-400ET Active PFC 80+

Тип

ATX12V v2.2 & EPS1U v2.1

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

348

Ліній +12V

2, «віртуальні»

Виходи

+3.3V - 20A,
+5V - 21A,
+12V1 - 16A,
+12V2 - 17A,
-12V - 0.8A,
 +5VSB - 3A

PCI-E роз’ємів

1

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Так

ККД

83 ( 120-240 В)
80 ( 100-120 В)

Сертифікований 80 PLUS

Так

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

7

Розмір вентилятора, мм

38 х 38

Рівень шуму, дБ

-

Регулятор швидкості обертання вентилятора

Є (S2FC)

Електромагнітні безпека і сумісність (EMI/EMC)

CE, FCC, C-tick

Захист від короткого замикання

Є на всіх виходах

Захист від перенапруги

Є

Захист від перевантаження

Є

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

Є

Розміри (ШхДхВ), мм

100 х 235 х 40

Комплектація

2 гвинти, кріплення

Ресурс, при повному завантаженні і ≈25°C навколишнього середовища, крім вентилятора

>100 000 годин

Гарантія

3 роки

Сайт виробника

http://www.seasonic.com/

Seasonic SS-400H1U Active PFC 80+

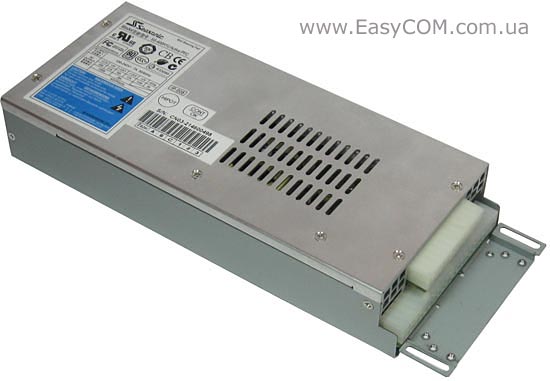

Зовні блок живлення Seasonic SS-400H1U не особливо виділяється серед інших серверних моделей. З боку роз’ємів до блока живлення прикручене спеціальне кріплення, що маємо у комплекті. Корпус блока живлення виконаний з SECC сталі. На верхній кришці корпусу є вентиляційна сітка.

Seasonic SS-400H1U Active PFC 80+

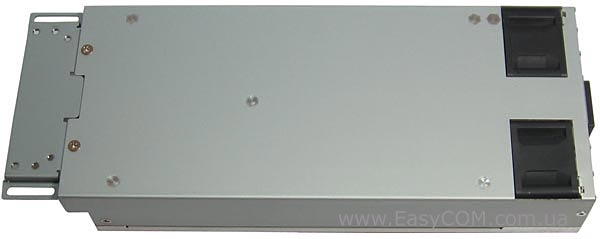

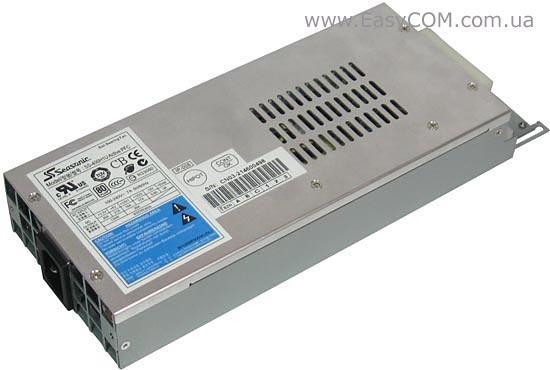

А ось на нижній стороні блока живлення Seasonic SS-400H1U немає вентиляційної сітки.

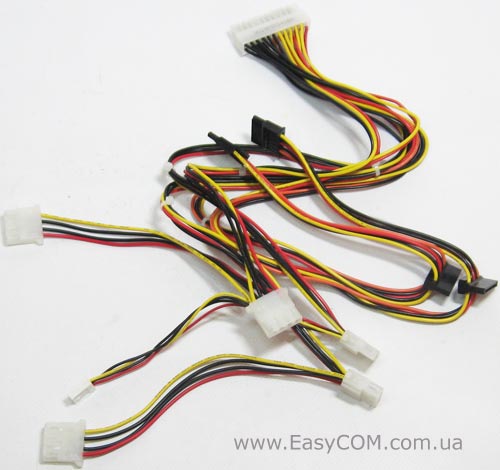

У комплекті з блоком живлення Seasonic SS-400H1U додається три шлейфи живлення з модульним роз’ємом.

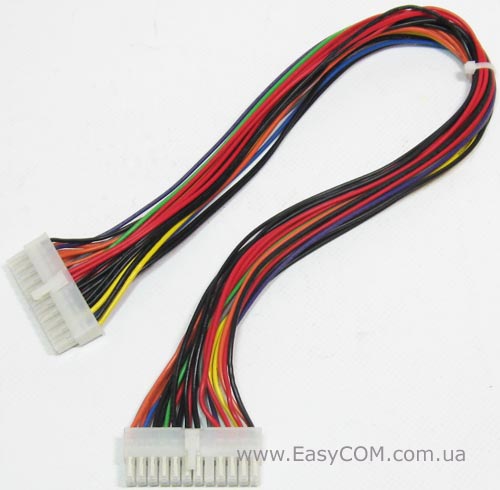

24-контактний роз’єм ATX живлення материнської плати

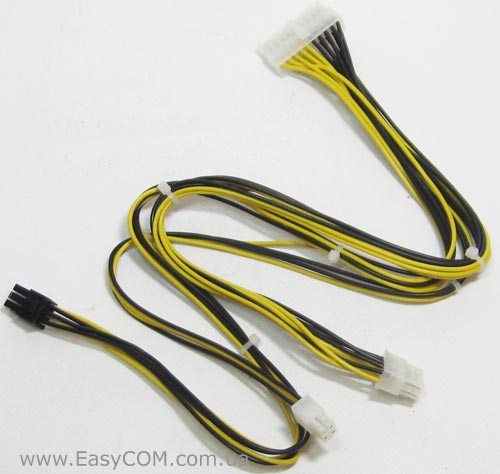

8-контактний і 4-контактний роз’єм ATX12V для живлення процесора, а також 6-контактне роз’єм PCIE

П'ять роз’ємів PATA, чотири SATA і один FDD

Роз’єми і довжина проводів блока живлення Seasonic SS-400H1U:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення

45

4-контактний роз’єм живлення

45

8-контактний роз’єм живлення

45

6-контактний роз’єм PCIE

60

Два роз’єми для периферійних пристроїв

45-60

Два роз’єми для периферійних пристроїв

35-50

Роз’єм для периферійного пристрою і один для приводів FDD

45-60 (FDD)

Два роз’єми для пристроїв SATA

45-60

Seasonic SS-400H1U Active PFC 80+

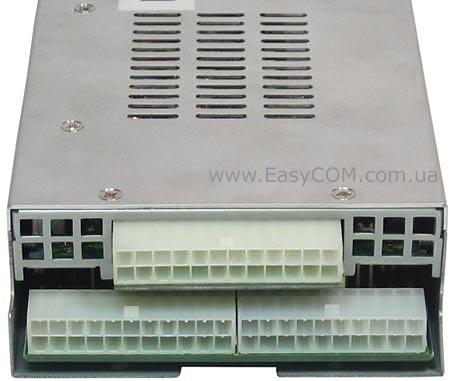

З передньої сторони блока живлення  Seasonic SS-400H1U виведені три модульних роз’єми до яких і підключаються всі кабелі.

Seasonic SS-400H1U Active PFC 80+

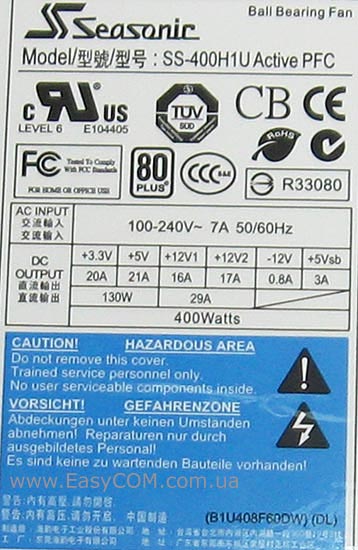

На етикетці блока живлення Seasonic SS-400H1U F3, як прийнято, наведена таблиця навантажувальних потужностей всіх виходів. Згідно наведеній інформації, блок живлення має дві «віртуальні» лінії живлення +12В з загальною навантажувальною потужністю до 348 Вт. Максимальна потужність ліній 3,3В и 5В дорівнює 130 Вт. Вхідна напруга для Seasonic SS-400H1U F3 може перебуває в діапазоні від 100 В до 240 В. Це дозволяє використовувати джерело живлення в країнах з різними стандартами живлення.

По UL номеру E104405 можна перевірити, що цей блок живлення зроблений на фабриці компанії SEA SONIC ELECTRONICS CO LTD. На етикетці підкреслена сертифікація організаціями TUV і FCC, відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікацію 80 PLUS.

Нагадаємо, що програма 80 PLUS підтверджує, що рівень ККД блока живлення при навантаженнях 20%, 50% і 100% не опускається нижче 80%, а коефіцієнт потужності - нижче 0,9.

Seasonic SS-400H1U Active PFC 80+

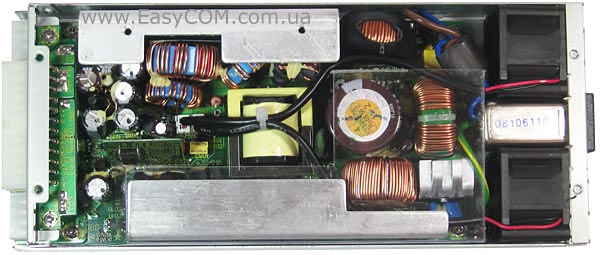

Елементи в блоці живлення Seasonic SS-400H1U розміщаються дуже щільно. Схема пристрою розпаяна на двошаровому PCB, причому пайка виконана відповідно  стандартам RoHS, що передбачає дуже низький вміст у припої кадмію та свинцю.

Seasonic SS-400H1U Active PFC 80+

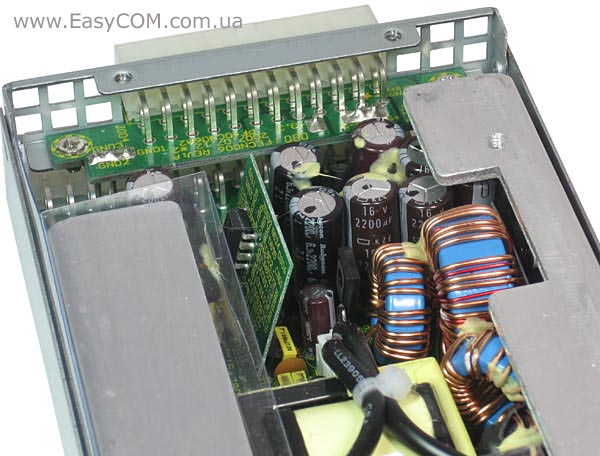

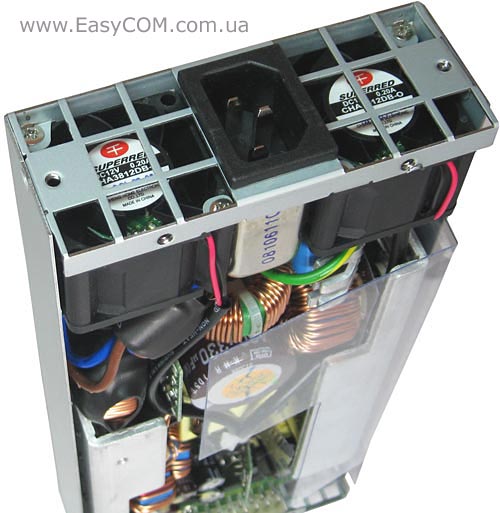

Для охолодження блока живлення Seasonic SS-400H1U використовуються два високопрофільні, але невеликі, всього 40 мм, вентилятори SUPERRED CHA3812DB-O. Вентилятори засновані на шарикопідшипнику з широким робочим температурним діапазоном. При цьому вентиляційна сітка на задній панелі блока живлення Seasonic SS-400H1U виконана максимально відкритої, щоб вона не заважала виходу нагрітого повітря і не створювався таким чином зайвий шум.

Seasonic SS-400H1U Active PFC 80+

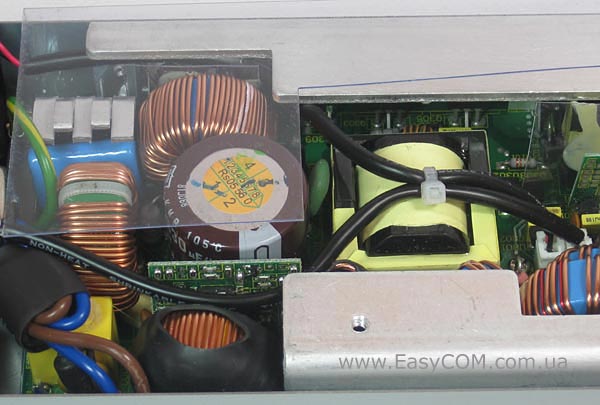

У ланцюзі випрямляча встановлений один конденсатор 330 мкФ 400 В виробництва NIPPON CHEMI CON з високою робочою температурою до 105°С.

Seasonic SS-400H1U Active PFC 80+

У вихідному ланцюзі блока живлення також встановлені високотемпературні конденсатори виробництва Rubycon і KZE.

Seasonic SS-400H1U Active PFC 80+

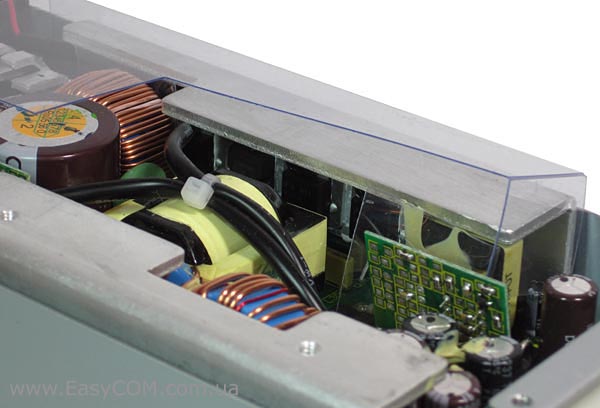

У якості пасивного елементу системи охолодження застосовуються вигнуті алюмінієві пластини відносно великої товщини. Транзистори і діодні зборки блока живлення для кращої теплопередачі «посаджені» на радіатори через термопасту.

Тестування

Через відсутність повноцінного навантажувального стенда, для тестування ми використали комп'ютерну систему з однією відеокартою Radeon HD 4870 і розігнаним до 4 ГГц чотирьохядерним процесором. Хоча в даному тесті, по суті, використовувалася не серверна, а ігрова конфігурація. Але її енергоспоживання цілком достатнє, щоб продемонструвати можливості блока живлення подібної потужності.

Тестова конфігурація, що виконує роль навантаження блока живлення:

Материнська плата

GIGABYTE GA-EP45T-DS3R (LGA775, Intel P45, DDR3, ATX)

Процесор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативна пам'ять

2x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Відеокарта

2х Sapphire Radeon HD 4870 512M GDDR5

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B із двома 120 мм вентиляторами

За допомогою цифрового мультиметра MASTECH MY64 ми проводили виміри напруг на основних лініях живлення +12В; +5В; +3,3В, а приладом Seasonic Power Angel визначали коефіцієнт потужності та загальну потужність споживання всією системою разом з блоком живлення.

Вимір величин напруги і потужності споживання проводилися в режимі максимального навантаження та у простої. Максимальне навантаження на систему ми намагалися створити за допомогою утиліти перевірки стабільності відеоприскорювачів FurMark і стрес-тесту FPU тестового пакета Everest.

Для блока живлення Seasonic SS-400H1U ми отримали наступні результати:

Основні лінії живлення



+12V

+5V

+3.3V



В

Відхилення, %

В

Відхилення, %

В

Відхилення, %

Idle

12,22

+1,8

5,04

+0,8

3,33

0,9

Burn

12,21

+1,175

5,05

+1

3,32

 0,6

Блок живлення Seasonic SS-400H1U F3 на відмінно пройшов перевірку запропонованою ігровою конфігурацією, тільки з невеликими відхиленнями напруг. Причому самі відхилення напруг на +12В перебували в межах ±2%, а на лініях живлення +5В и +3,3В і зовсім у межах ±1%, що більш ніж укладається в рекомендації стандарту EPS1U v2.1.

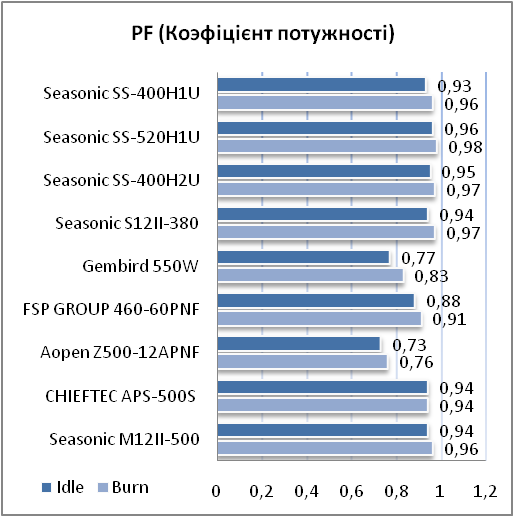

Активний модуль компенсації реактивної потужності відмінно виконує свої функції, підтримуючи коефіцієнт потужності на дуже високому рівні.

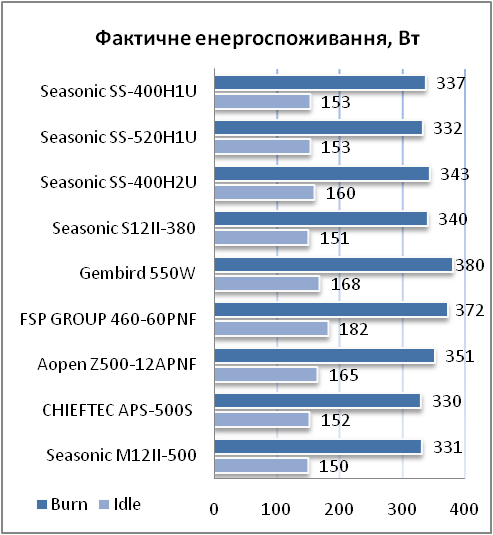

Блок живлення Seasonic SS-400H1U має досить високу ефективність. У цій якості він явно перевершує блоки живлення з пасивною корекцією коефіцієнта потужності, але дещо поступається блокам живленням для звичайних комп'ютерних систем більшої потужності.

Рівень шуму блока живлення Seasonic SS-400H1U, як для серверної моделі можна вважати низьким, а взагалі він може бути охарактеризований як середній.

Наприкінці, блок живлення Seasonic SS-400H1U F3 був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, що вимагає забезпечити споживання системою в режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. Як виявилося, Seasonic SS-400H1U F3 повністю задовольняє цим вимогам.

Висновки

Серверний блок живлення Seasonic SS-400H1U Active PFC 80+  є якісно виконаним надійним рішенням. Реальна потужність цього джерела живлення швидше за все навіть трохи перевершує заявлену, що обумовлює запас, а значить і більш тривалу роботу. Рівень шуму Seasonic SS-400H1U, як для серверної моделі досить низький та відносно комфортний, незважаючи на невеликий розмір і високу швидкість обертання вентиляторів системи охолодження. Головне, що в блоці живлення Seasonic SS-400H1U передбачені всі основні нюанси, які необхідні для роботи в сервері навіть у промислових умовах. Перелік основних його переваг дивіться нижче.

До переваг можна віднести:

  • якісне складання;
  • активний метод компенсації реактивної потужності;
  • високий ККД;
  • відповідність стандартам RoHS;
  • модульне підключення кабелів;
  • вентилятори на шарикопідшипниках з широким робочим температурним діапазоном;
  • середній рівень шуму;
  • автоматична система керування вентиляторами (S2FC);
  • реалізація всіх основних захистів;
  • роз’єм PCIE для продуктивних відеокарт.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку компанії «Сінтекс» (дистриб’ютору Sea Sonic Electronics в Україні) за наданий для тестування блок живлення Seasonic SS-400H1U Active PFC 80+.
