Огляд і тестування блока живлення Seasonic S12II-520 Bronze

У поточній економічній ситуації далеко не всі можуть дозволити собі придбати дорогий блок живлення, відповідний до стандарту 80 PLUS Gold або 80 PLUS Platinum. У зв'язку із цим ми намагаємося більше приділяти увагу рішенням з низьким цінником і порівняно невеликою потужністю. Такі пристрої й раніше користувалися високою популярністю, але зараз їх актуальність зросла в рази.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Якщо говорити про продукцію компанії Sea Sonic Electronics, то однією із найбільш доступних серій блоків живлення є Seasonic S12II Bronze, яка не так давно піддалася оновленню. Її флагман потужністю 620 Вт уже встиг побувати в нашій тестовій лабораторії. Тепер прийшла черга перевірити можливості й менш продуктивних представників. Зокрема, у цьому огляді мова йтиме про 520-ватну модель Seasonic S12II-520 Bronze, яка також зустрічається під назвою «Seasonic SS-520GB».

Специфікація:

Модель

Seasonic S12II-520 Bronze

(Seasonic SS-520GB)

Тип

ATX12V

Номінальна потужність, Вт

520

Потужність по каналу 12В, Вт

480

Потужність ліній +3,3В і +5В, Вт

130

Кількість ліній +12В

2

Виходи, А

+3,3В

24

+5В

24

+12В1, +12В2

20

-12В

0,8

+5VSB (чергова лінія живлення)

2,5

PCIe-роз’ємів

2 (6+2-контактні)

Модульний

Ні

ККД, %

> 81

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4,5 − 9

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S2FC)

Рівень шуму, дБ

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Немає

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CUL, UL, CCC, DEMKO, FIMKO, NEMKO, SEMKO, TUV, GOST-R, BSMI, CE, FCC, RCM, RoHS, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, SCP

Розміри, мм

140 х 150 х 86

Комплектація

Мережевий шнур живлення, стяжки на липучках, хомути, гвинти для кріплення, посібник користувача, наклейка з логотипом компанії

Гарантія, років

3

Сайт виробника

Seasonic

Упаковка та комплект поставки

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

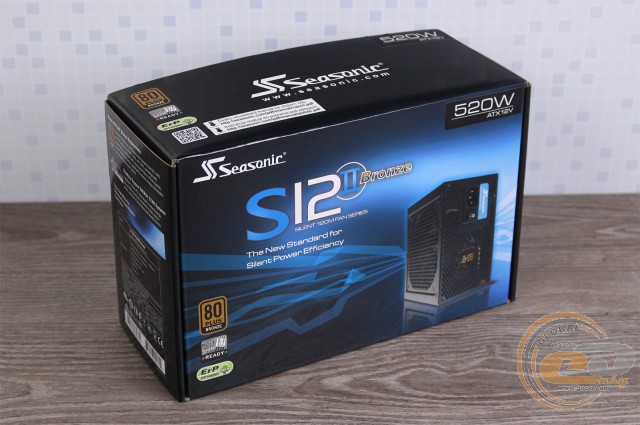

Блок живлення Seasonic S12II-520 Bronze постачається у барвистій картонній упаковці середніх розмірів, оформленій в традиційних кольорах серії Seasonic S12II Bronze. Тут присутній детальний опис можливостей пристрою і його електротехнічних характеристик, а також конфігурації системи вихідних кабелів. Одним словом, усе, що може зацікавити потенційного покупця.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

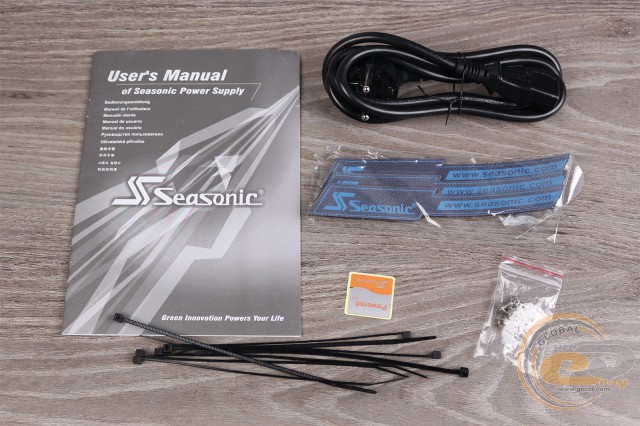

Комплект поставки моделі Seasonic S12II-520 Bronze виглядає наступним чином:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • хомути та стяжки на липучках для фіксації кабелів;
  • наклейка з логотипом компанії;
  • посібник користувача.

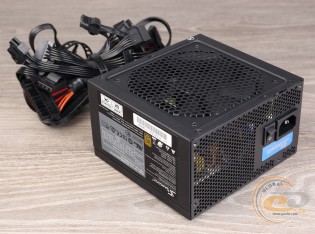

Зовнішній вигляд

Seasonic S12II-520 Bronze (Seasonic SS-520GB) Seasonic S12II-520 Bronze (Seasonic SS-520GB)

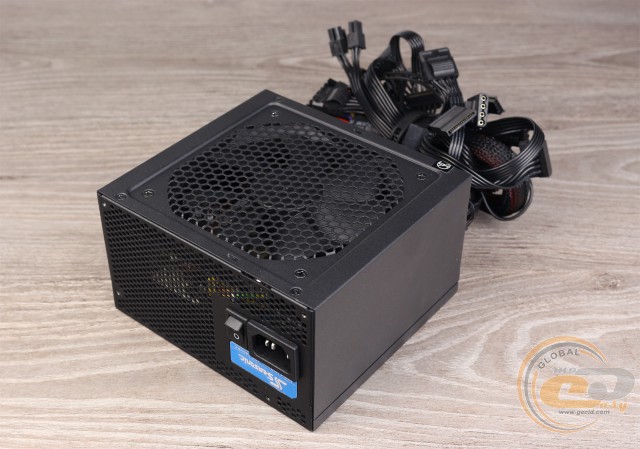

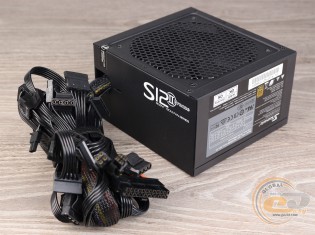

Оскільки у виробництві блоків живлення використовуються уніфіковані компоненти, до яких у тому числі належить і корпус, то зовні герой огляду дуже схожий на інші рішення порівнянної потужності, які випускаються під брендом Seasonic. Хочемо відзначити, що до нас на тестування потрапила нова ревізія моделі Seasonic SS-520GB. Візуально від попередньої версії вона відрізняється штампованою вентиляторною решіткою на кришці корпусу (раніше застосовувався стандартний «гриль») і вихідними кабелями у вигляді шлейфів (у минулій ревізії вони були у вигляді джгутів проводів, стягнутих матерією). Відзначимо, що назва блока живлення й номенклатурний індекс при цьому не змінилися. Тому перед купівлею даної моделі обов'язково уточнюйте, до якої ревізії вона належить.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

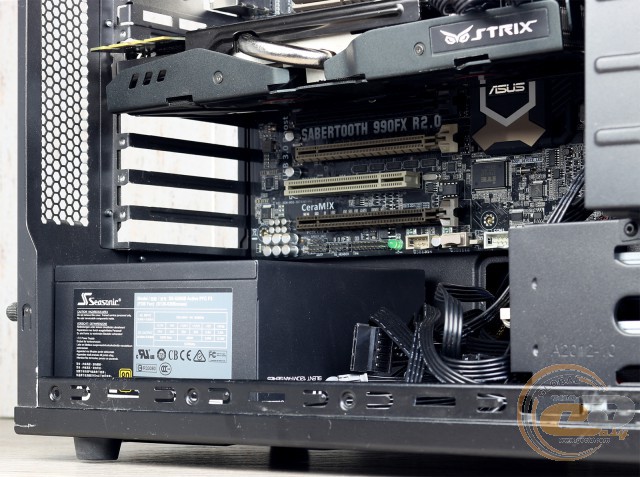

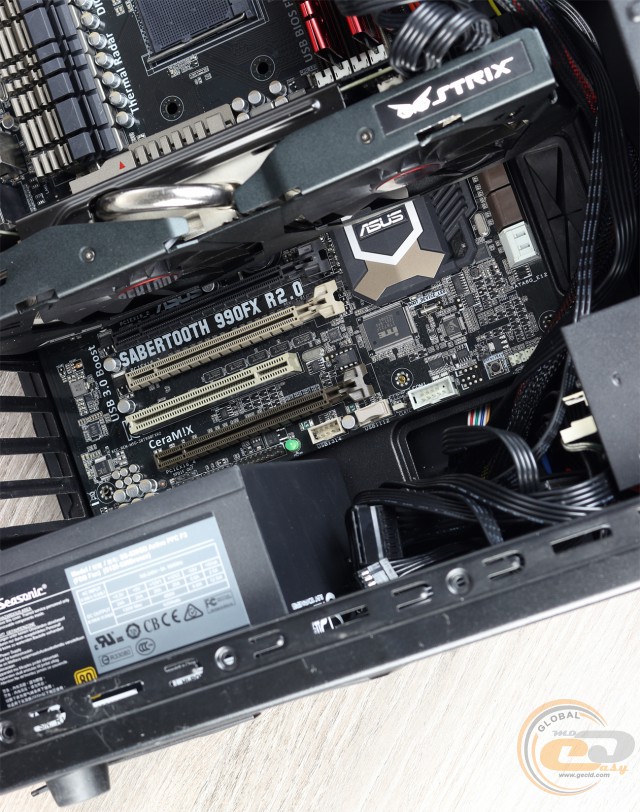

В Seasonic S12II-520 Bronze усі кабелі виведені прямо з корпусу. Таке технічне рішення дозволило дещо спростити апаратну платформу блока живлення, що позитивним чином відбилося на його ціннику. Для обмежених у коштах користувачів це дуже вагомий аргумент. Хоча, відверто кажучи, яких-небудь незручностей, пов'язаних із відсутністю модульних роз’ємів, ми не відчули. Все-таки проводів тут не так багато, як у потужніших версіях, та й виконані вони у вигляді довгих плоских шлейфів. Так що приховане укладання проводів і підключення комплектуючих не повинні зайняти багато часу.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

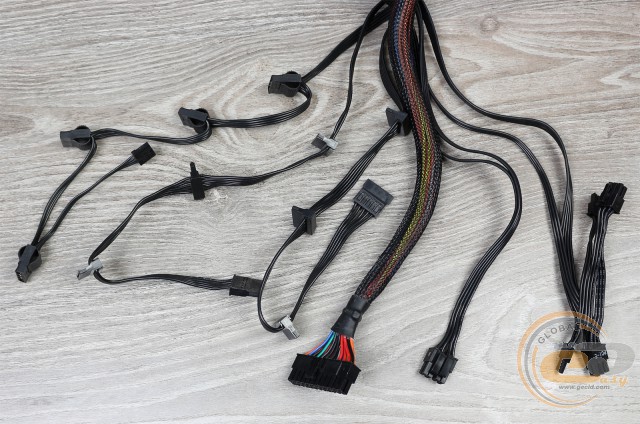

Для підведення живлення до материнської плати передбачені стандартні роз’єми ATX (20+4-контактний) і ATX12V (4+4-контактний). Обидва мають розбірну конструкцію. Підключення відеокарти здійснюється за допомогою пари 6+2-контактних конекторів PCIe, розташованих на загальному проводі. Таким чином, до складу конфігурації ПК можна буде вмикати навіть топовий графічний адаптер, не використовуючи при цьому сторонніх перехідників. Для живлення периферійних пристроїв передбачено вісім роз’ємів SATA і чотири PATA. На наш погляд, для домашньої системи такої кількості вистачить із головою, навіть якщо мова йде про сховище файлів.

Усі доступні типи конекторів, а також довжини проводів, на яких вони розташовані, наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо із блока живлення

20+4-контактний роз’єм живлення ATX

1

55

4+4-контактний роз’єм живлення ATX12V

1

55

два 6+2-контактні роз’єми PCIe

1

55-65

чотири роз’єми PATA і один FDD

1

40-50-60-70-80

чотири роз’єми SATA

2

40-50-60-70

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

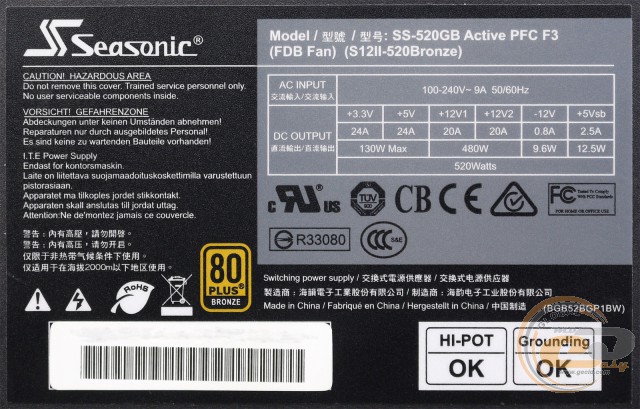

Тепер давайте більш детально розглянемо технічні характеристики моделі Seasonic SS-520GB. Її номінальна потужність становить 520 Вт. При цьому канал +12В розрахований на порівняно велике навантаження (480 Вт, що відповідає приблизно 92% від загальної потужності) і виконаний у вигляді двох 20-амперних ліній. Для недорогих блоків живлення такий поділ є стандартною практикою. Радує, що виробник обмежився двома 12-вольтовими лініями, а не трьома або чотирма, як у деяких конкурентних рішень порівнянної потужності. Що стосується каналів +3,3В і +5В, то кожний із них здатний витримати силу струму, рівну 24 А, але сумарна споживана потужність по них не повинна перевищувати 130 Вт. Хоча для живлення накопичувачів, приводів та іншої периферії цього значення вистачить цілком.

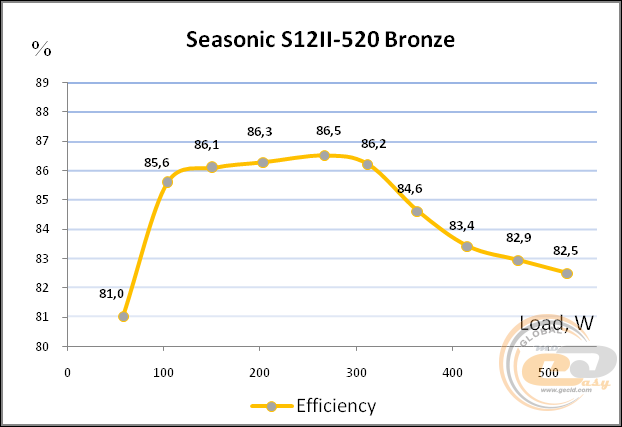

Модель Seasonic S12II-520 Bronze відповідає стандарту 80 PLUS Bronze. Згідно з його вимогами, ККД блока живлення при навантаженнях 20%, 50% і 100% від номінальної потужності не повинен опускатися нижче 81%, 85% і 81% відповідно (для напруги живлення 230 В). Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

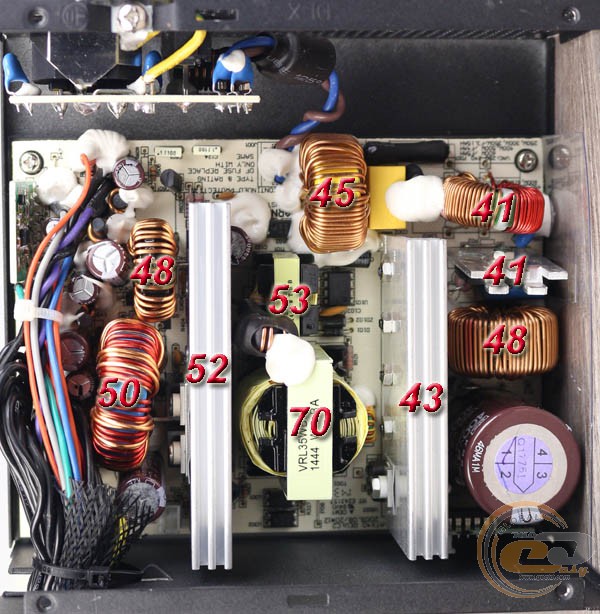

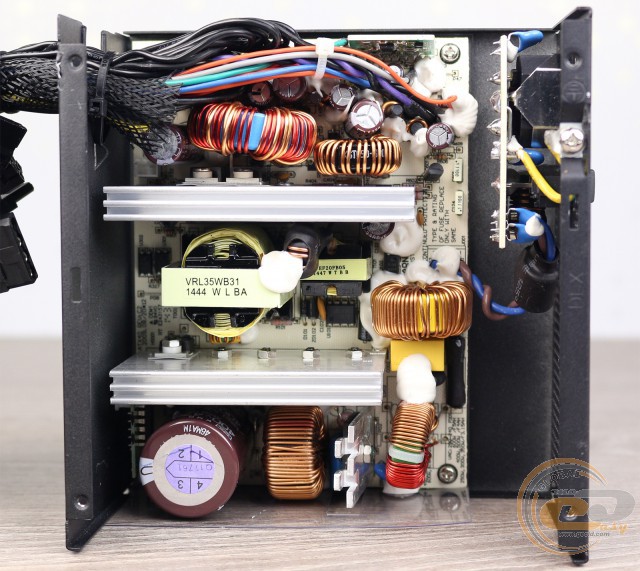

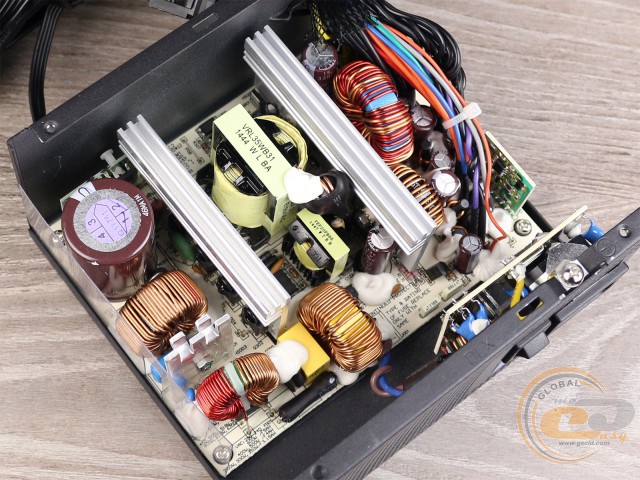

Блок живлення Seasonic S12II-520 Bronze побудований на основі платформи Seasonic GB, яка також застосовується і у флагманській 620-ватній моделі цієї ж серії. У принциповому плані – це стандартний однотактний прямоходовий конвертер із групою діодних збірок на виході, які служать для одержання всіх необхідних номіналів напруг.

Seasonic S12II-520 Bronze (Seasonic SS-520GB) Seasonic S12II-520 Bronze (Seasonic SS-520GB)

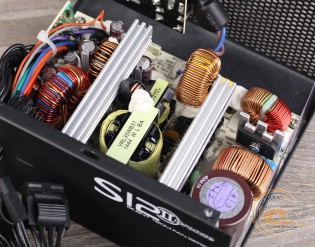

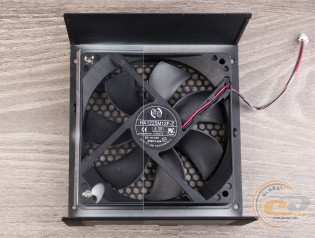

Система охолодження представлена трьома алюмінієвими радіаторами, які обдуваються 120-мм вентилятором Hong Hua HA1225M12F-Z потужністю 5,4 Вт. Він оснований на гідродинамічному підшипнику (FDB) і за поєднанням характеристик (шум, продуктивність, надійність) є однією із кращих вертушок, які зустрічалися нам у блоках живлення. Повна його специфікація подана нижче в таблиці:

Вентилятор

Hong Hua HA1225M12F-Z

Тип підшипника

Гідродинамічний (FDB)

Напруга живлення, В

12

Струм, А

0,45

Потужність, Вт

5,4

Максимальна швидкість обертання, об/хв

2050

Повітряний потік, CFM

Рівень шуму, дБ

Розміри, мм

120 х 120 х 25

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Незважаючи на те, що ми маємо справу з доступним рішенням, орієнтованим на масову аудиторію, виробник не став заощаджувати на компонентній базі або окремих вузлах. Зокрема, на вході встановлений повноцінний фільтр для згладжування перешкод (два X- і шість Y-конденсаторів, три дроселі та варистор); у схему ввімкнутий модуль активної корекції коефіцієнта потужності (APFC), а діодний міст (8-амперна збірка GBU8J) оснащений своїм окремим радіатором.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

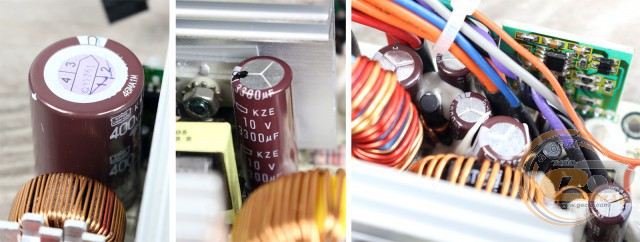

Високовольтний конденсатор (470 мкФ х 400 В), конденсатор у черговому джерелі живлення (3300 мкФ х 10 В) і конденсатори, які беруть участь у фільтрації вихідних напруг (1000 мкФ х 10 В, 2700 мкФ х 16 В і 3300 мкФ х 16 В), виготовлені японською компанією Nippon Chemi-Con, що є запорукою їх найвищої якості. Крім того, усі ці елементи належать до високотемпературних серій, що гарантує їхній тривалий термін служби.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

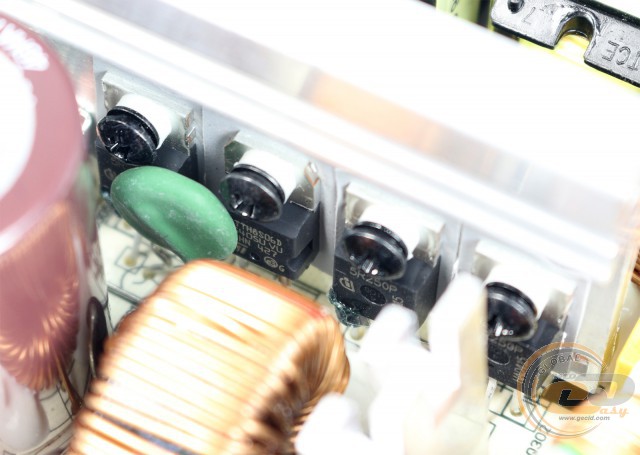

Силова частина модуля APFC складається з потужного діода STTH8S06D і двох транзисторів Infineon 5R250P. Пара ключів головного перетворювача має точно таке ж маркування. Обома вузлами керує єдиний ШІМ-контролер Infineon ICE1CS02.  За коректне функціонування чергового джерела живлення (лінія +5Vsb) відповідає мікросхема Fairchild FSQ0165R.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

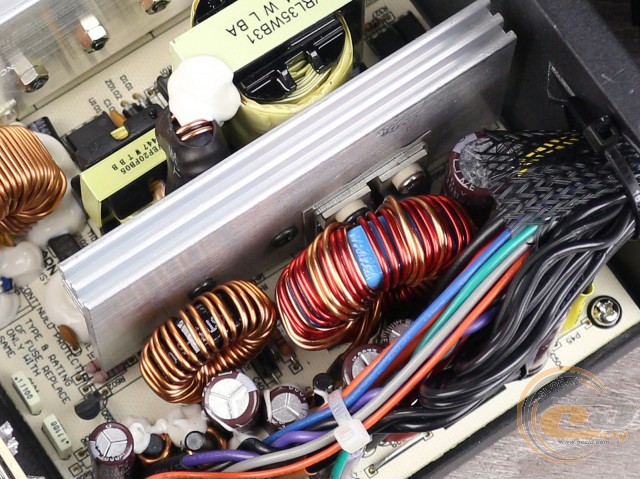

Для випрямлення вихідних напруг використані діодні збірки 30A50CT і 30L30CT. Ефективність даних елементів нижча, аніж у тих же транзисторів, однак це не перешкодило інженерам Sea Sonic Electronics досягнути для моделі Seasonic S12II-520 Bronze відповідності нормам стандарту 80 PLUS Bronze. Стабілізація напруг живлення організована за груповим принципом – ще один вимушений крок при проектуванні недорогих блоків живлення. Однак при правильному налаштуванні, недоліки такої схеми можна звести до мінімуму, у чому ми вже встигли переконатися під час тестування моделі Seasonic S12II-620 Bronze.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

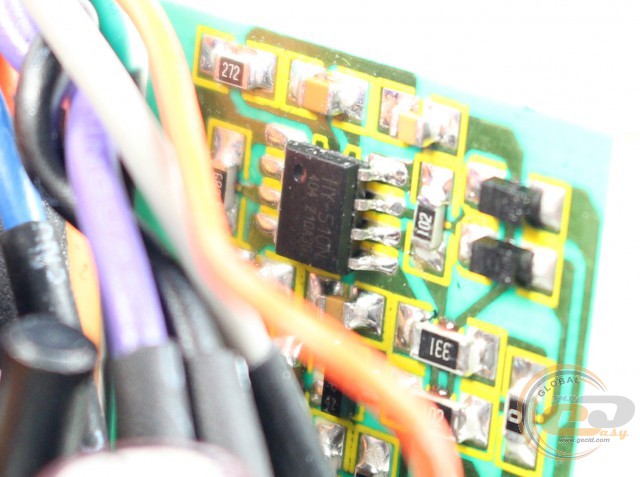

Система захистів тестованого пристрою основана на HY510N і включає до свого складу:

  • захист від підвищеної напруги (OVP);
  • захист від зниженої напруги (UVP);
  • захист від струмів короткого замикання (SCP);
  • захист від перевантаження (OPP).

Тестування

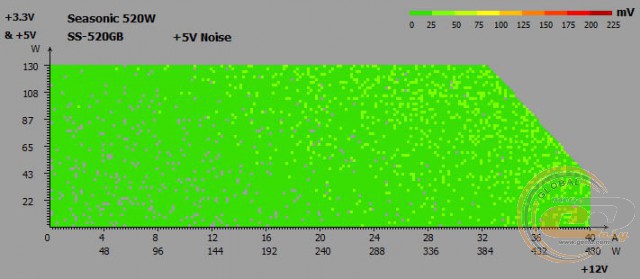

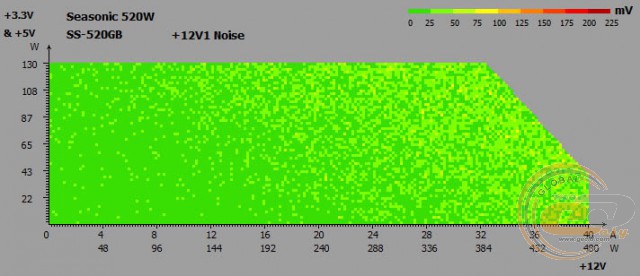

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їхнього номіналу.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

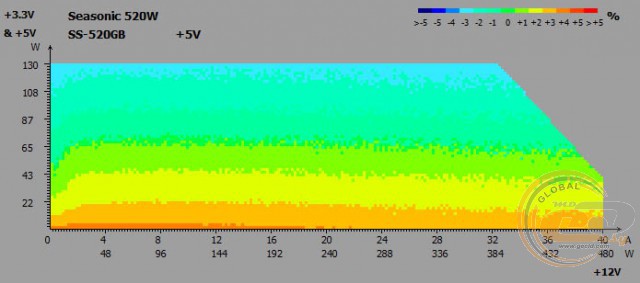

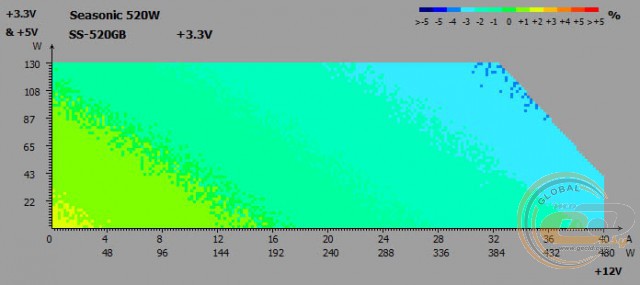

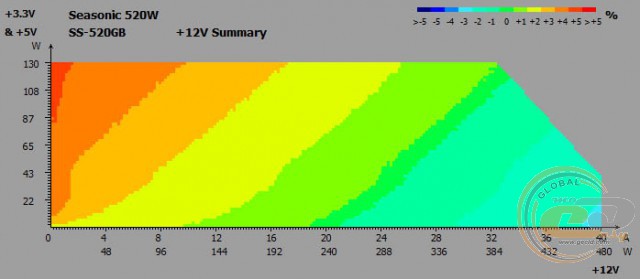

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

  • лінія +3,3В: від -3% до +2%;
  • лінія +5В: від -3% до +3%;
  • лінія +12В: від -2% до +5%.

Вузол стабілізації напруги живлення впорався зі своїм завданням. У всіх трьох випадках відхилення напруг не перевищували озвучених вище норм. Окремо хочеться відзначити хороший стан каналу +12В. Навіть при максимальних значеннях споживаної потужності напруга на ньому не просідала нижче позначки -2%. Щоправда, в іншу сторону вона відхилялася аж до +5%. Однак тут варто уточнити, що таке значення було зафіксоване у вкрай специфічних умовах, яких навряд чи коли-небудь вдасться досягнути на реальній конфігурації (сумарне навантаження на лінії +3,3В і +5В становить понад 100 Вт, тоді як по каналу +12В споживається всього лише кілька Вт).
