Огляд і тестування блока живлення Seasonic PRIME 850 W Titanium: аби не перехвалити

Знайомство з БЖ серії Seasonic PRIME Titanium у 650-Вт і 750-Вт виконанні залишило виключно позитивне враження. І не лише про даних представників, а й про всю лінійку, яка містить ще трійку рішень із сертифікатом 80 PLUS Titanium і потужністю 600 Вт, 850 Вт і 1000 Вт.

Seasonic PRIME 850 W Titanium (SSR-850TD)

У поточному матеріалі ми поговоримо про 850-ватний блок живлення Seasonic PRIME 850 W Titanium, який без проблем дозволить живити зв'язку з трьох відеокарт рівня NVIDIA GeForce GTX 1080 або AMD Radeon RX 580. Або ж пару GTX 1080 Ti з розігнаним процесором, чотиридисковим RAID-масивом, низкою інших пристроїв і ще пристойним запасом потужності.

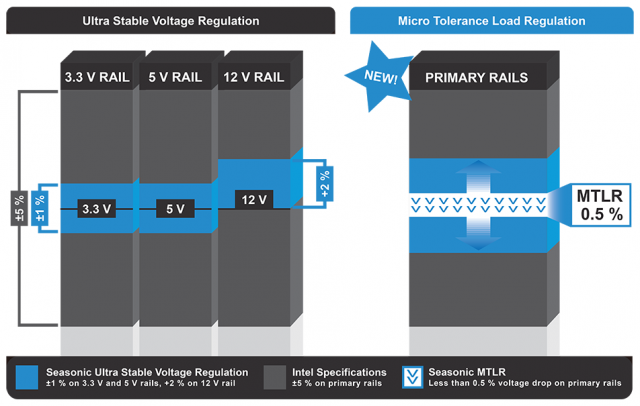

Як і личить представникові лінійки Seasonic PRIME, дана новинка може похвалитися відмінними вихідними показниками. Вони не лише повністю відповідають стандарту ATX12V на всьому робочому діапазоні, а й змінюються в дуже вузькому діапазоні. Ultra Stable Voltage Regulation забезпечує відхилення не більше 1% від номіналу для каналів +3,3В і +5В, а також перевищення номінального значення не більше позначки +2% на найбільш затребуваній 12-вольтової лінії. В останньому випадку без жодних просідань взагалі. Стабілізація напруги також обіцяє бути зразковою – при зміні навантаження відхилення не повинні перевищувати +0,5% у моделях з потужністю до 1 кВт (Micro Tolerance Load Regulation).

Seasonic PRIME 850 W Titanium (SSR-850TD)

Загалом Seasonic PRIME 850 W Titanium є джерелом надзвичайно якісного живлення, що має найпозитивнішим чином позначитися на встановлених комплектуючих, особливо якщо йдеться про зовсім не дешеві пристрої. Та й сам БЖ розрахований на надійне виконання покладених обов'язків протягом як мінімум 12 років – саме такий гарантійний термін надає виробник.

Специфікація

Модель

Seasonic PRIME 850 W Titanium
(SSR-850TD Active PFC F3)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

850

Потужність по каналу 12В, Вт

840

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

70

-12В

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5,5 – 11

ККД, %

≤96

Сертифікований 80 PLUS

Titanium

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз’ємів

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

FDB

Види захистів

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

170 х 150 х 86

Гарантія, років

12

Сайт виробника

Seasonic

 Сторінка лінійки Seasonic PRIME

Сторінка продукту

Упаковка і комплект постачання

Seasonic PRIME 850 W Titanium (SSR-850TD) Seasonic PRIME 850 W Titanium (SSR-850TD)

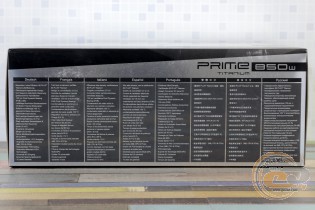

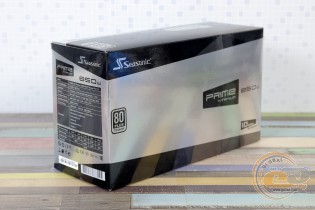

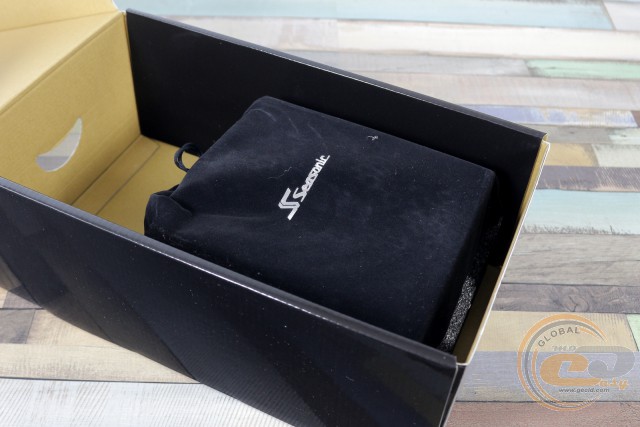

При першому погляді на коробку вже стає зрозуміло, що всередині знаходиться аж ніяк не бюджетне рішення. Розміщені на ній список особливостей і специфікація є тому підтвердженням.

Seasonic PRIME 850 W Titanium (SSR-850TD)

Seasonic PRIME 850 W Titanium (SSR-850TD)

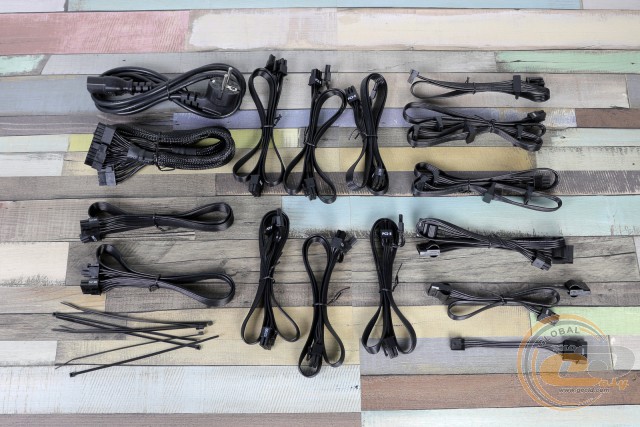

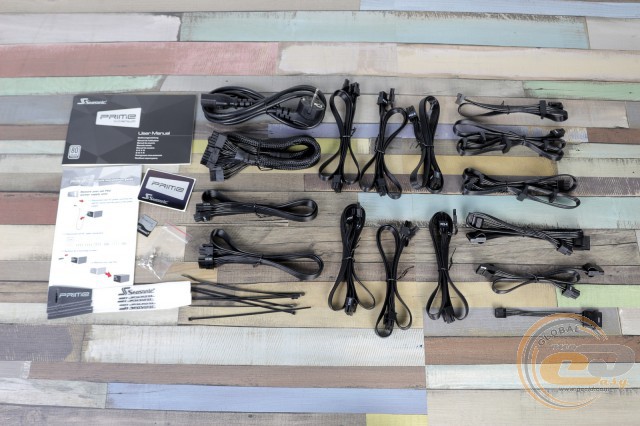

Щільне розміщення компонентів з використанням пом'якшуючих матеріалів сприяє збереженню пристрою під час транспортування. Всередині упаковки ми виявили:

  • мережевий шнур живлення;
  • набір відстібних кабелів для підключення комплектуючих;
  • гвинти для кріплення БЖ всередині корпуса;
  • комплект багаторазових і одноразових стяжок;
  • чохол для зберігання невикористаних кабелів;
  • фірмові наліпки;
  • набір паперової документації.

Зовнішній вигляд

Seasonic PRIME 850 W Titanium (SSR-850TD)

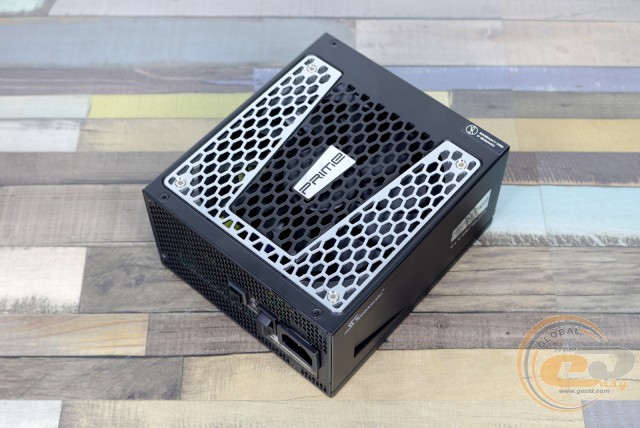

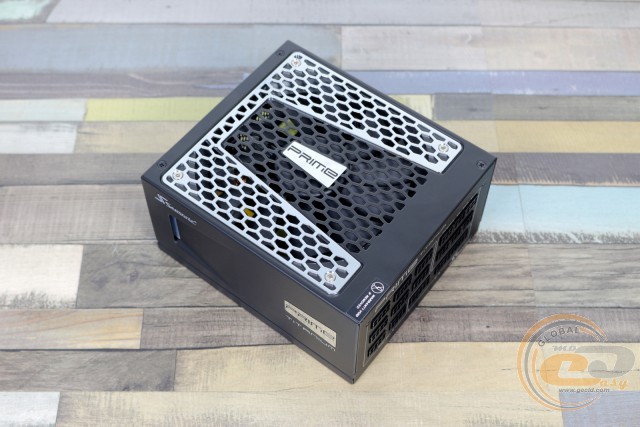

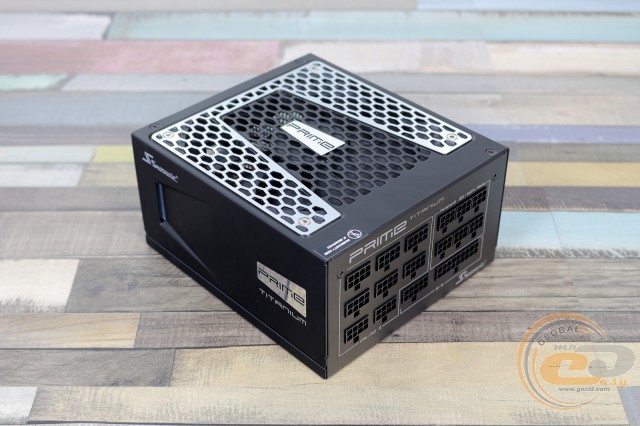

Зовні Seasonic PRIME 850 W Titanium легко переплутати з 650-Вт і 750-Вт побратимами, тим більше розміри повністю ідентичні: 170 х 150 х 86 мм. Витягнуті отвори у вигляді стільників, характерна нижня панель з логотипом і сопла на боковинах не дадуть помилитися – перед нами саме представник «прайм»-лінійки. З відмінностей, окрім наліпки, можна відзначити також більшу кількість вихідних конекторів.

Seasonic PRIME 850 W Titanium (SSR-850TD)

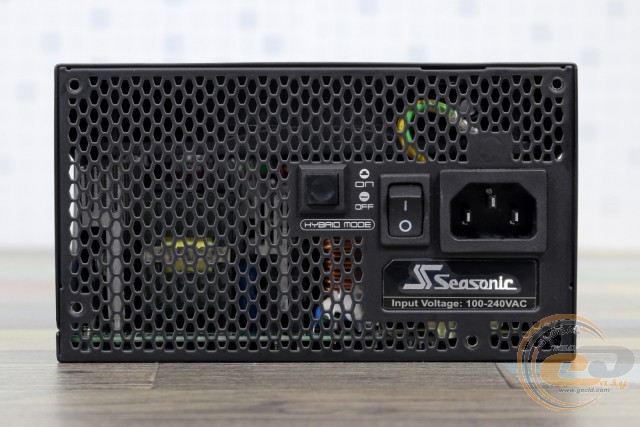

На тильній панелі притулився звичний вимикач, а також кнопка активації гібридного режиму роботи вентилятора. У верхньому положенні він увімкнений, внаслідок чого пропелер обертатиметься лише при підвищеному нагріванні компонентів.

Seasonic PRIME 850 W Titanium (SSR-850TD)

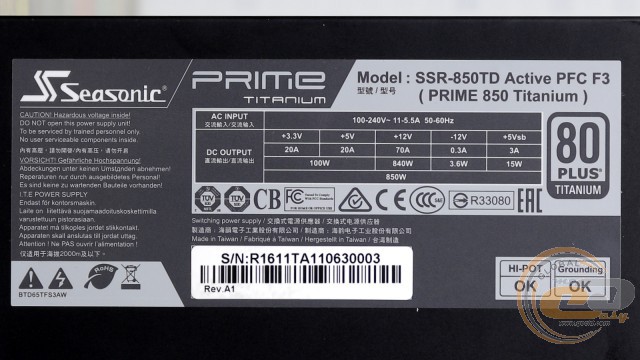

Наліпка з вказаними базовими параметрами живлення нагадує про використання всього однієї 12-вольтової лінії з потужністю до 840 Вт (70 А) – відмінний показник у стилі топових рішень.

Seasonic PRIME 850 W Titanium (SSR-850TD)

Seasonic PRIME 850 W Titanium (SSR-850TD)

Перевага від застосування повністю модульної конструкції доповнюється використанням провідників у вигляді гнучких шлейфів з позолоченими роз'ємами.

Основні конектори аналогічні до менш потужних моделей: 20+4-контактний ATX і пара 4+4-контактних ATX12V для живлення системи з двома CPU. А ось для відеокарт тут є вже три пари роз'ємів PCIe у 6+2-контактному виконанні – їх вистачить для підключення навіть трьох 250-Вт рішень. Інших конекторів і їх довжини буде цілком достатньо для під'єднання всієї необхідної периферії.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

Модульні роз'єми

20+4-контактний роз'єм живлення ATX

1

60

4+4-контактний роз'єм живлення ATX12V

2

65

6+2-контактний роз'єм PCIe

6

75

чотири роз'єми SATA

2

45-55-70-80

два роз'єми SATA

1

35-50

три роз'єми PATA

1

45-60-70

два роз'єми PATA

1

35-50

Перехідники

с PATA на FDD

1

10

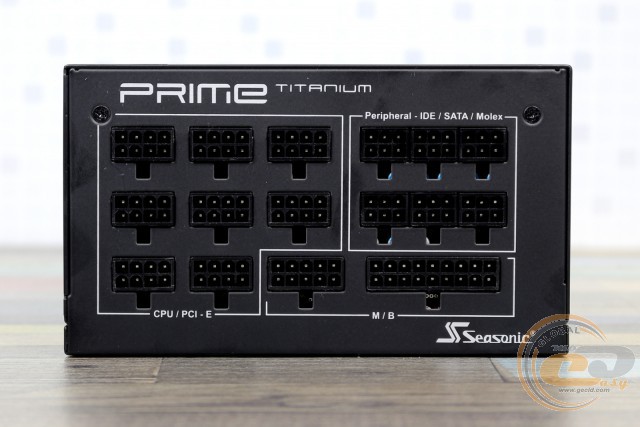

Seasonic PRIME 850 W Titanium (SSR-850TD)

На тильній панелі біля роз'ємів дбайливо нанесені відповідні написи, що дозволить без особливих труднощів підключити необхідні дроти.

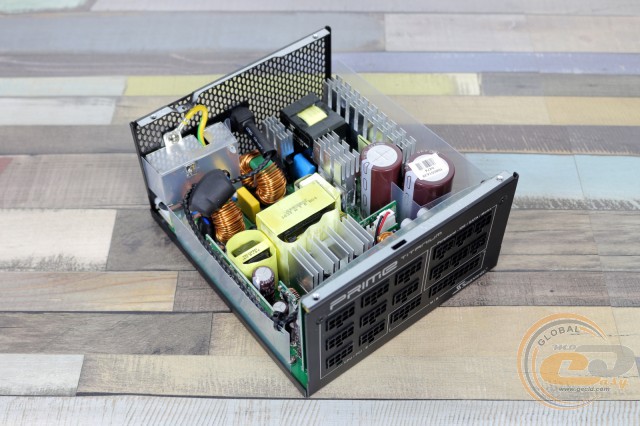

Внутрішня будова

Seasonic PRIME 850 W Titanium (SSR-850TD) Seasonic PRIME 850 W Titanium (SSR-850TD)

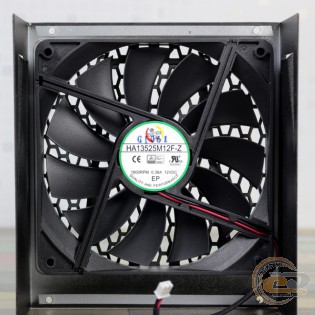

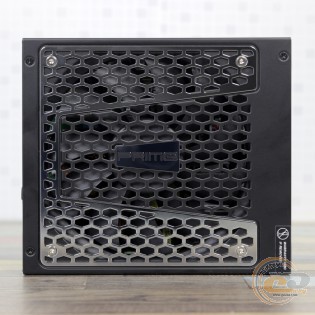

Внутрішні компоненти обдуваються за допомогою 135-мм вентилятора HONG HUA HA13525M12F-Z – аналогічну модель ми бачили й у джерелах меншої потужності. Максимальна частота його обертання становить 1800 об/хв, однак у процесі тестування даний показник не перевищував 540 об/хв. Такий режим роботи повинен забезпечити дуже тривалий час експлуатації пропелера.

Seasonic PRIME 850 W Titanium (SSR-850TD)

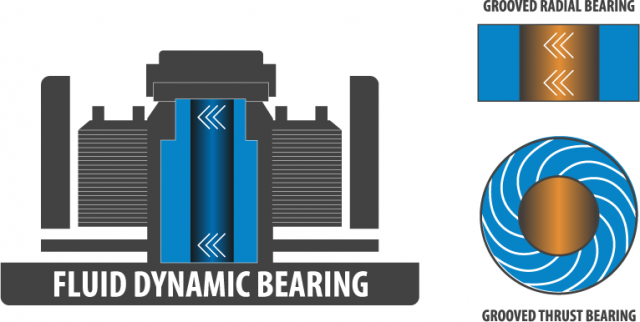

Тим більше що в її основі лежить тихий і надійний гідродинамічний підшипник, який вирізняється меншим шумом і нагріванням у порівнянні з шарикопідшипником.

Seasonic PRIME 850 W Titanium (SSR-850TD)

За пасивне охолодження відповідають чотири алюмінієві радіатори. Завдяки високому рівню ККД їм доводиться розсіювати порівняно небагато тепла, але все ж виробник постарався максимально збільшити площу їх тепловіддачі.

Seasonic PRIME 850 W Titanium (SSR-850TD)

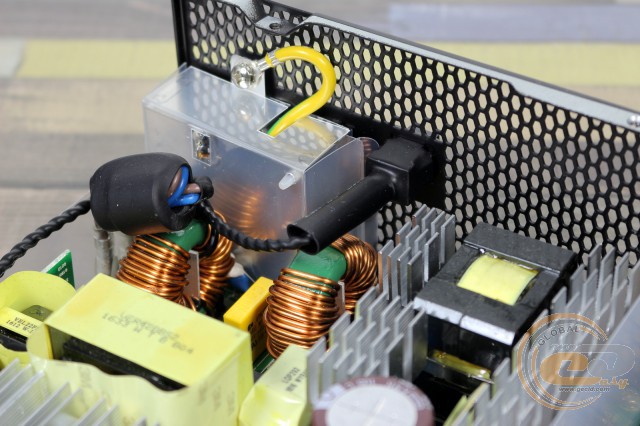

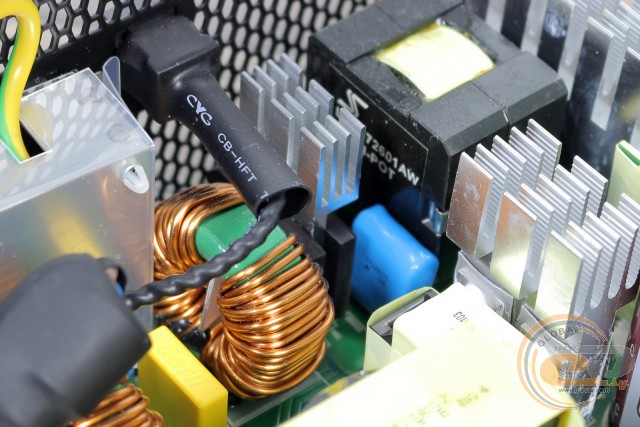

Вхідна напруга з електромережі надходить на EMI-фільтр, який покликаний згладити високочастотні перешкоди, які випромінюються пристроєм. У даному випадку він складається з трьох X- і шести Y-конденсаторів, двох дроселів і варистора. Частина згаданих елементів розпаяна на невеликій екранованій PCB у вхідного роз'єма.

Seasonic PRIME 850 W Titanium (SSR-850TD)

Вирівнювання напруги здійснює пара діодних збірок, тепло від яких відводиться окремим радіатором.

Seasonic PRIME 850 W Titanium (SSR-850TD)

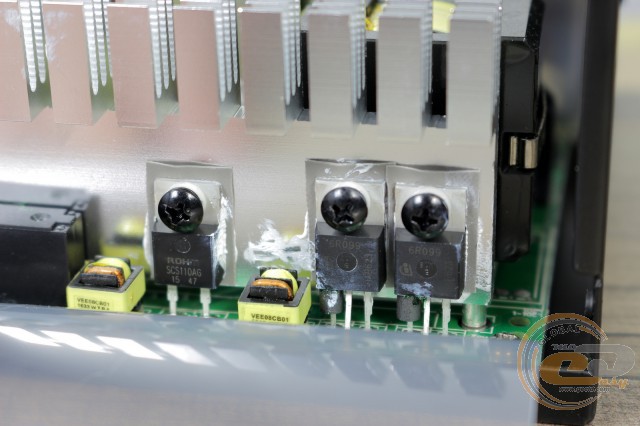

Поруч розташований більший охолоджувач, який охолоджує силові елементи модуля APFC: два польових транзистора Infineon і діод Шоттки SCS110AG. Розміщений ліворуч термістор забезпечує захист від великих пускових струмів.

Seasonic PRIME 850 W Titanium (SSR-850TD)

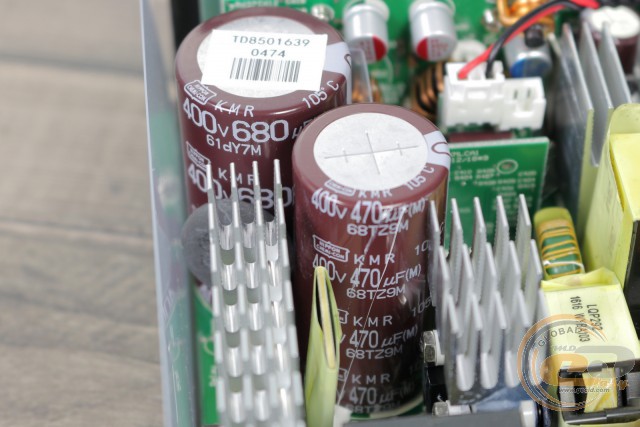

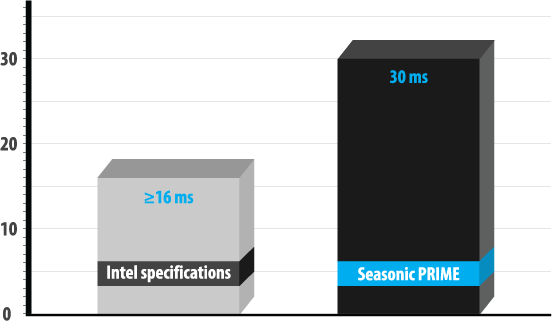

Вхідні конденсатори високовольтного ланцюга представлені парою рішень від відомого японського бренду Nippon Chemi-Con з ємністю 470 і 680 мкФ (до речі, колегам за кордоном трапилася модель з дещо іншими ємностями – 450 і 650 мкФ). Загальне значення в 1150 мкФ дуже велике, що й дозволило збільшити час утримання зі стандартних 16 до 30 мс.

Seasonic PRIME 850 W Titanium (SSR-850TD)

Це в свою чергу значно підвищує шанси системи на успішне переключення на живлення від ДБЖ в разі перебоїв з живленням і зменшує ризик відключення ПК при короткочасних перебоях у мережі. Також відзначимо приналежність конденсаторів до високотемпературної серії (до 105°C).
