Огляд і тестування блока живлення Seasonic Platinum 1050

У даному огляді ми продовжимо знайомитися з «платиновими» новинками від компанії Sea Sonic Electronics. Цього разу розглянемо блок живлення Seasonic Platinum 1050 (Seasonic SS-1050XP3) номінальною потужністю 1050 Вт. Він побудований на новій платформі Seasonic XP3, тому має ті ж переваги, що й флагманська 1200-ватна модель Seasonic Platinum 1200, але при цьому коштує дешевше. Останній факт повинен у першу чергу зацікавити власників продуктивних ігрових систем і робочих станцій, а також усіх тих, для кого основним критерієм купівлі блока живлення є не максимальні можливості, а збалансованість між характеристиками та вартістю.

Seasonic Platinum 1050 SS-1050XP3

Специфікація:

Модель

Seasonic Platinum 1050

(Seasonic SS-1050XP3)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

1050

Потужність по каналу 12В, Вт

1044

Потужність ліній +3,3В і +5В, Вт

125

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

87

-12В

0,5

+5VSB (чергова лінія живлення)

3

PCIe-роз’ємів

8 (6+2-контактні)

Підтримка технологій NVIDIA SLI / AMD CrossFireX

Так

Модульний

Так

ККД, %

> 91

Сертифіковано 80 PLUS

Platinum

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6,5 − 13

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (гібридний тип системи охолодження)

Рівень шуму, дБ

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CUL, CCC, TUV, GOST-R, BSMI, CE, UKR, FCC, RCM, RoHS, WEEE, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, OTP, OCP, SCP

Розміри, мм

190 х 150 х 86

Комплектація

Мережевий шнур живлення, гвинти для кріплення, модульні кабелі, хомути, стяжки на липучках, посібник користувача, наклейка з логотипом компанії

Гарантія, років

7

Сайт виробника

Seasonic

Упаковка та комплект поставки

Seasonic Platinum 1050 SS-1050XP3

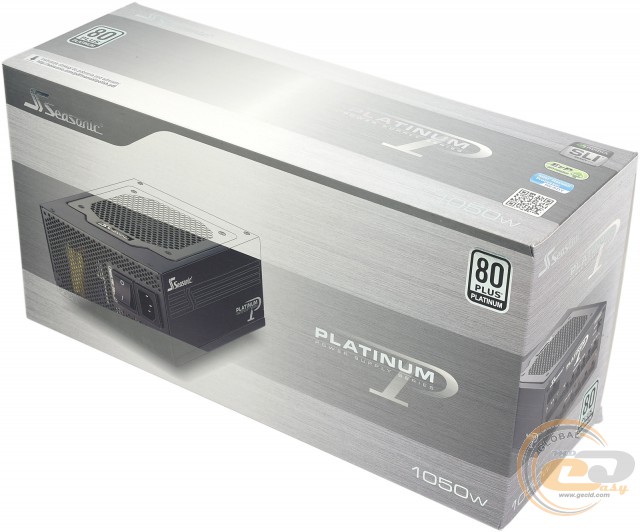

Блок живлення Seasonic Platinum 1050 постачається в барвистій коробці, яка, як завжди, відрізняється дуже хорошою інформативністю. Крім традиційних технічних характеристик, тут можна виявити повний перелік особливостей пристрою, а також детальний опис застосовуваних у ньому технологій.

Seasonic Platinum 1050 SS-1050XP3

Виділимо найголовніші, на наш погляд, пункти:

  • Ultra High Efficiency, 80 PLUS Platinum Certified − дуже високий рівень енергоефективності, відповідний до стандарту 80 PLUS Platinum;
  • DC-to-DC − використовується сучасна схемотехніка на основі перетворювачів постійної напруги;
  • Seasonic Patented DC Connector Panel with Integrated Voltage Regulation Module − запатентована конструкція модуля з перетворювачами DC-DC, яка дозволяє зменшити втрати енергії у низьковольтній частині, поліпшити охолодження і якість монтажу елементів, а також спростити конструкцію всього вузла;

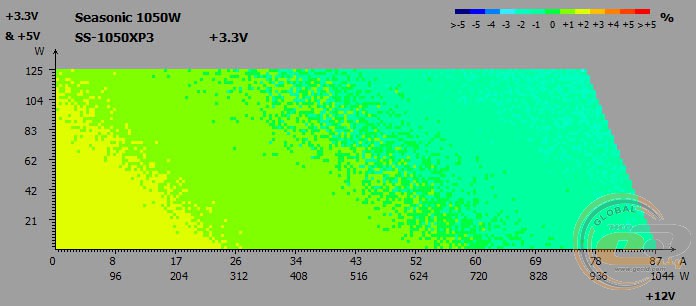

  • Ultra Tight Voltage − чудова стабільність вихідних напруг живлення (на каналі +12В відхилення лежать у діапазоні 0%...+2%, а на лініях +3,3В і +5В − -1%...+1%);
  • Seasonic Hybrid Silent Fan Control S2FC & S3FC − наявність удосконаленої гібридної системи охолодження, завдяки якій вентилятор при малих навантаженнях може не обертатися;
  • Sanyo Denki San Ace Silent Fan − використання високоякісної вертушки, основаної на підшипнику кочення;
  • Highly Reliable 105°С Aluminum Electrolytic Capacitors, Conductive Polymer Aluminum Solid Capacitors − у всіх вузлах встановлені якісні японські конденсатори, які належать до високотемпературних серій;
  • 7 Years Warranty − 7 років гарантії.

Навіть не відкриваючи коробки, уже можна зрозуміти, що перед нами знаходиться висококласне рішення, оснащене найпередовішими напрацюваннями в області створення блоків живлення.

Seasonic Platinum 1050 SS-1050XP3

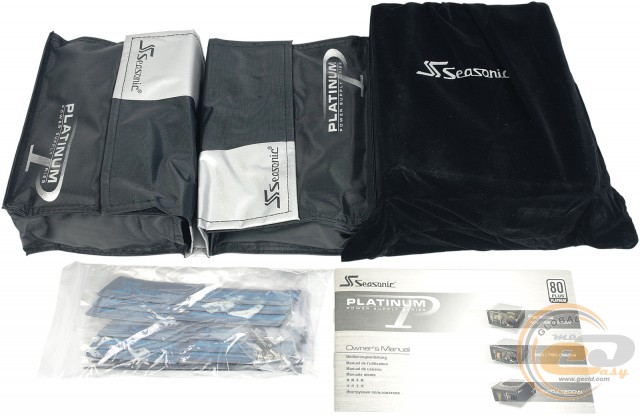

Комплект поставки моделі Seasonic Platinum 1050 виглядає наступним чином:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі, які знаходяться у спеціальній сумочці;
  • хомути для фіксації проводів;
  • багаторазові стяжки на липучках;
  • наклейка з логотипом компанії;
  • посібник користувача.

Крім традиційних компонентів, у коробці були також виявлені додаткові хомути й стяжки на липучках, які пригодяться для акуратного укладання вихідних проводів. Для зберігання ж самих кабелів передбачена фірмова двосекційна сумочка.

Зовнішній вигляд

Seasonic Platinum 1050 SS-1050XP3

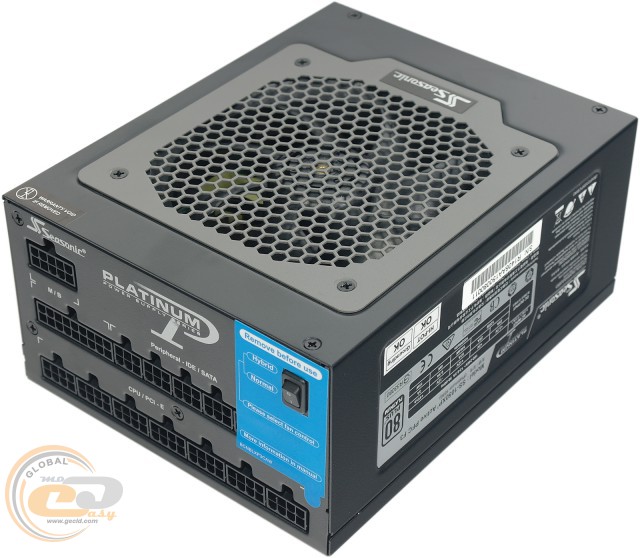

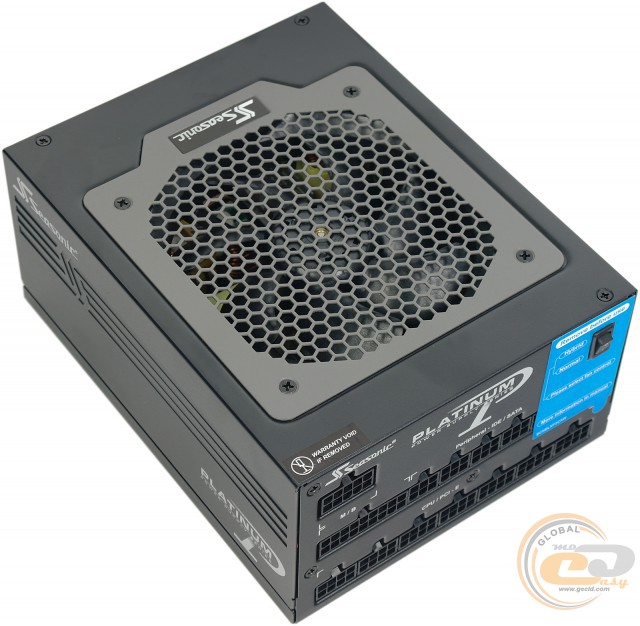

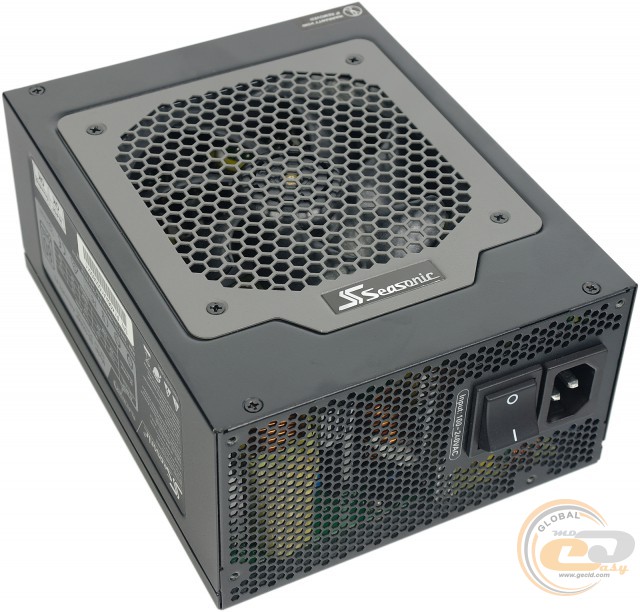

Модель Seasonic Platinum 1050 виконана в строгому чорному корпусі. Як завжди, до якості його складання та фарбування немає ніяких дорікань, адже все зроблено на найвищому рівні. Розташування вентиляційних отворів стандартне: перфоровані решітки можна виявити тільки на кришці та передній стінці корпусу. Через першу повітря надходить усередину блока живлення, а через другу − виводиться назовні. Загалом, схема цілком звична, не те що в безвентиляторних рішень з тієї ж серії.

Seasonic Platinum 1050 SS-1050XP3

Модель Seasonic SS-1050XP3 має злегка збільшені розміри (190 х 150 х 86 мм проти 160 х 150 х 86 мм у менш потужних пристроїв), що варто враховувати при виборі комп'ютерного корпусу.

Seasonic Platinum 1050 SS-1050XP3

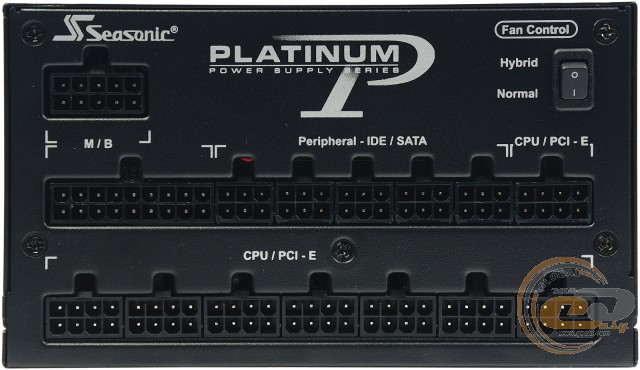

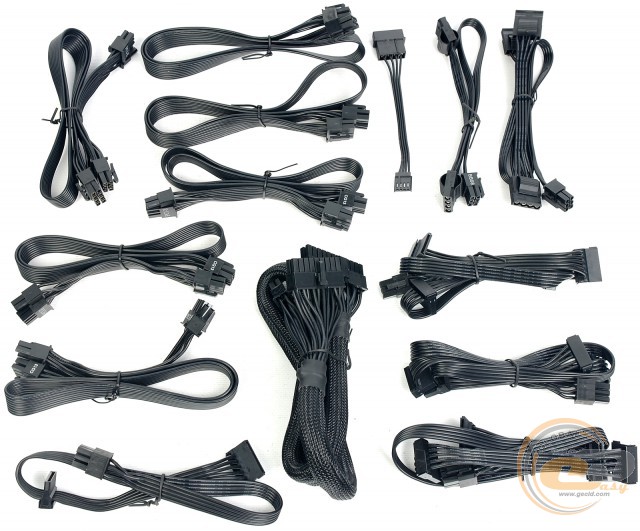

Система вихідних кабелів новинки має повністю модульну конфігурацію (а хто б сумнівався?), що повною мірою відповідає поняттю компанії Sea Sonic Electronics про висококласні блоки живлення. Таке технічне виконання дозволяє зробити процес підключення комплектуючих і укладання проводів максимально простим і зручним. Усього ж на задню панель винесено 15 роз’ємів, які підписані та мають різну конструкцію:

  • 18-контактний і 10-контактний («M/B») − для живлення материнської плати;
  • п'ять 6-контактних («Peripheral IDE / SATA») − для живлення периферії;
  • вісім 8-контактних («CPU / PCI-E») − для додаткового живлення процесора та відеокарт.

Оскільки Seasonic Platinum 1050 належить до топової серії Seasonic Platinum, то в ньому реалізована гібридна система охолодження, як і личить рішенням подібного роду. Керування режимами її роботи здійснюється за допомогою перемикача, позначеного як «Fan Control». Читачі, які стежать за нашими оглядами, напевно вже добре знають принцип його роботи. Для тих же, хто вперше зустрічається з поняттям «гібридна система охолодження», настійно радимо ознайомитися з поданою нижче схемою.

Seasonic Platinum 1050 SS-1050XP3

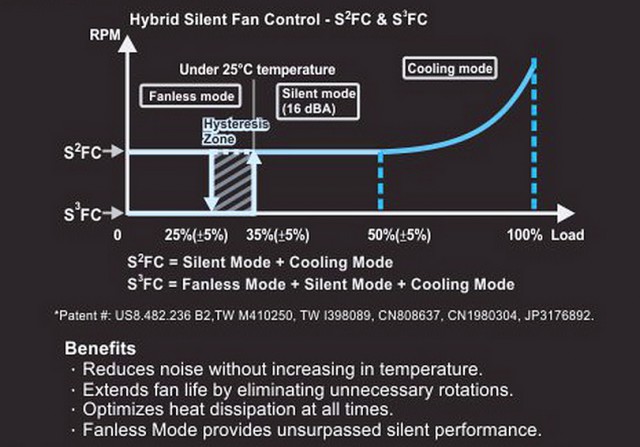

Як видно із графіка, основна її перевага полягає в тому, що до досягнення певної температури вентилятор не обертається зовсім, а після цього частота обертання його лопатей визначається нагріванням внутрішніх компонентів. Від себе додамо, що чим краще організована циркуляція повітря в комп'ютерному корпусі, тим пізніше стартує вертушка. Ця особливість чомусь не документується самим виробником, але, на наш погляд, є не менш важливою, оскільки в деяких конкурентних рішень поріг запуску вентилятора жорстко зафіксований і ніяк не залежить від зовнішніх умов експлуатації.

У порівнянні з іншими моделями із серії Seasonic Platinum, в Seasonic SS-1050XP3 інженери дещо вдосконалили алгоритм роботи гібридної системи охолодження за рахунок додавання так званої зони гістерезису (25% − 35%). Таке нововведення дозволяє уникнути ситуації з постійним вмиканням / вимиканням вентилятора при низьких навантаженнях. Це повинно додатково поліпшити акустичні властивості блока живлення, не позначившись при цьому на ефективності його охолодження, а також продовжити ресурс роботи встановленої вертушки.

Якщо ж Seasonic Platinum 1050 планується експлуатувати в середовищі з підвищеною температурою, то дану технологію можна відключити (перевівши перемикач «Fan Control» у положення «Normal»). У такому випадку вентилятор блока живлення почне обертатися відразу після запуску ПК, тобто навіть при мінімальному навантаженні.

Seasonic Platinum 1050 SS-1050XP3

Усі провідники, за винятком використовуваного для живлення материнської плати, мають вигляд шлейфів. Це робить їх більш гнучкими в порівнянні із традиційним виконанням із застосуванням обплетення, що у свою чергу суттєво полегшує їхнє приховане укладання в сучасних комп'ютерних корпусах.

Основні роз’єми живлення мають наступну конфігурацію: розбірний 20+4-контактний ATX і два 8-контактні ATX12V (один із яких також є розбірним). Для підключення відеокарт передбачені відразу вісім конекторів PCIe, природно, в 6+2-контактному виконанні. Таким чином, навіть топова ігрова система із чотирма відеокартами не стане проблемою для Seasonic Platinum 1050, і ніяких сторонніх перехідників для їхнього підключення не буде потрібно.

Конфігурація кабелів, призначених для живлення периферії, також заслуговує тільки найвищої оцінки. Доступних конекторів не просто багато, а дуже багато. Накопичувачі, усілякі приводи, вентилятори та інші пристрої, які вимагають роз’ємів SATA і PATA − усе це без проблем вийде підключити до блока живлення, причому найоптимальнішим чином, використовуючи мінімум кабелів.

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

8-контактний роз’єм живлення ATX12V

1

65

два 6+2-контактні роз’єми PCIe

4

55-65

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

3

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

Seasonic Platinum 1050 SS-1050XP3

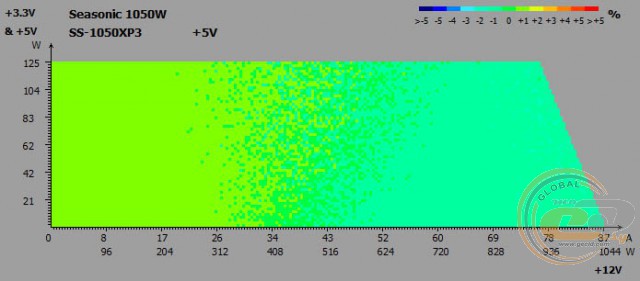

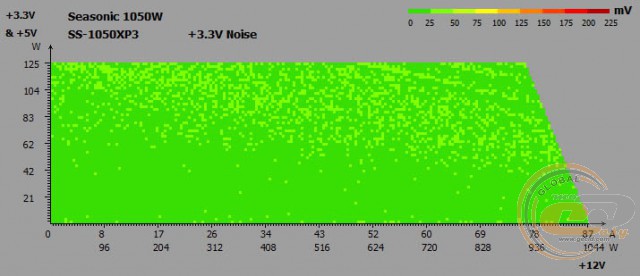

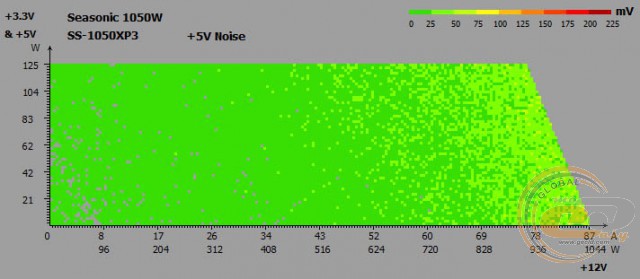

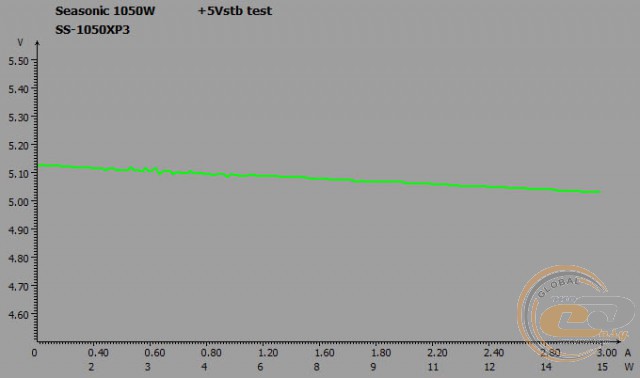

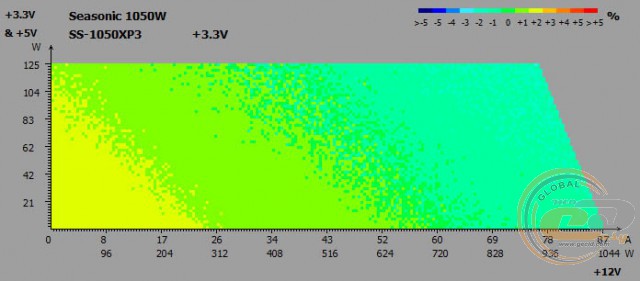

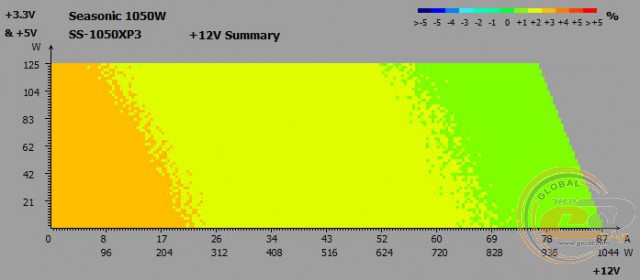

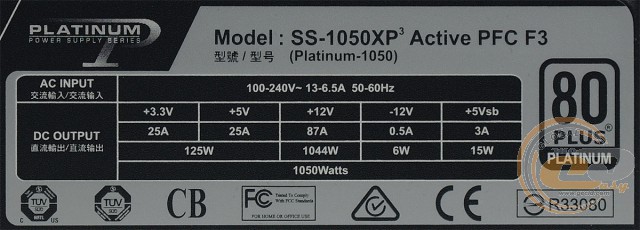

Тепер давайте більш детально розглянемо технічні характеристики моделі Seasonic SS-1050XP3. Її номінальна потужність становить 1050 Вт. Канал +12В виконаний у вигляді однієї лінії з навантажувальною здатністю до 87 А. Іншими словами, при необхідності з нього можна буде «зняти» практично 100% від загальної потужності, що є досить затребуваною опцією на сьогоднішній день, особливо якщо мова йде про розгін комплектуючих. Навіть якщо оптимізація їх параметрів не планується, наявність виділеної лінії +12В однаково суттєво спростить життя користувачу при складанні продуктивної конфігурації. Оскільки вже можна буде не побоюватися виникнення ситуації з передчасним спрацьовуванням захисту OCP на цьому каналі. Лінії +3,3В і +5В мають максимальну сумарну потужність 125 Вт і розраховані на навантаження по 25 А кожна. Для підключення накопичувачів, приводів та іншої периферії вистачить цілком.

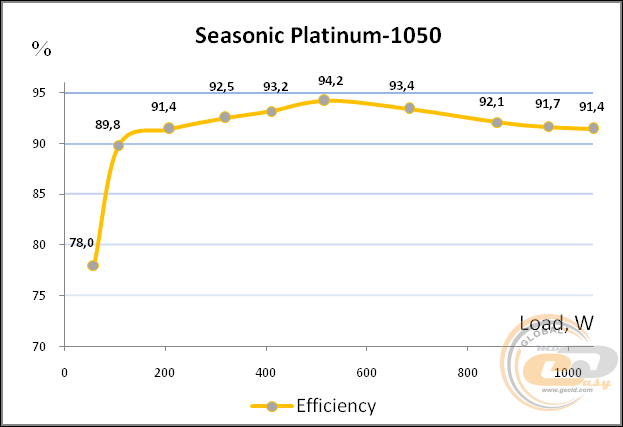

Модель Seasonic Platinum 1050 відповідає стандарту 80 PLUS Platinum, у якому пред'являються досить високі вимоги до рівня ККД блока живлення. Так, для напруги 230 В при навантаженнях 20%, 50% і 100% від номінальної потужності цей показник не повинен опускатися нижче 90%, 94% і 91% відповідно.

Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic Platinum 1050 SS-1050XP3

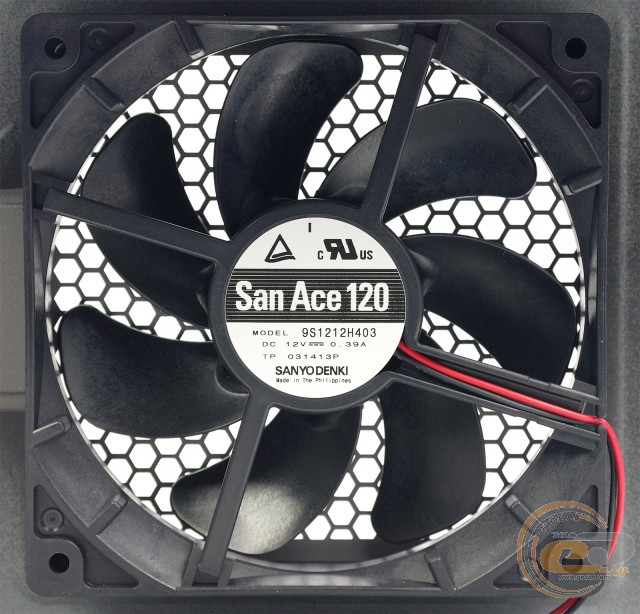

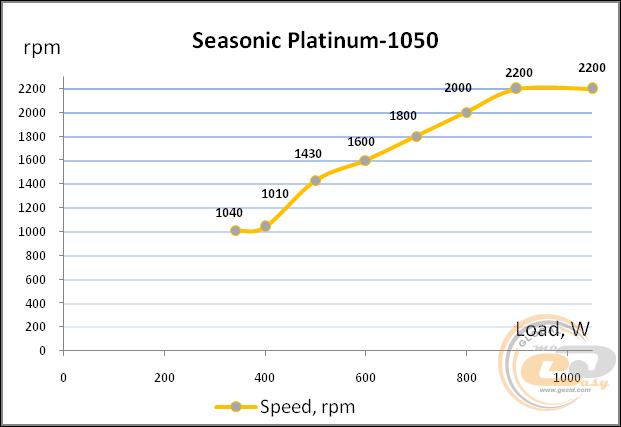

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор SANYO DENKI 9S1212H403, оснований на двох підшипниках кочення. На жаль, нам не вдалося знайти його повну специфікацію. Однак маючи на руках результати тестування потужніших рішень (Seasonic Platinum 1200 і Seasonic X-1250), у яких застосовується та ж вертушка, можна сміливо стверджувати, що й тут її продуктивності вистачить цілком.

Вентилятор

SANYO DENKI 9S1212H403

Тип підшипника

Кочення (Dual Ball)

Напруга живлення, В

12

Струм, А

0,39

Потужність, Вт

4,68

Максимальна швидкість обертання, об/хв

Повітряний потік, CFM

Рівень шуму, дБ

Розміри, мм

120 х 120 х 25

Seasonic Platinum 1050 SS-1050XP3

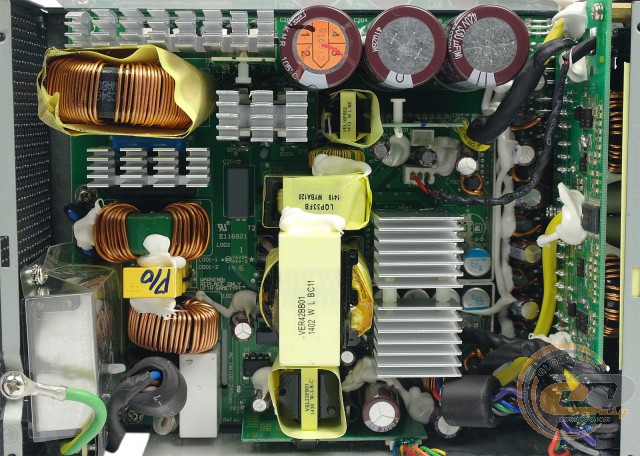

Оскільки блок живлення Seasonic Platinum 1050 випущений порівняно недавно, то в його основу лягла найсучасніша розробка компанії Sea Sonic Electronics − схемотехніка під кодовою назвою «Seasonic XP3». Дана платформа встановлюється тільки в кіловатні рішення та дозволяє досягнути дуже високих показників, у чому ми знову ж встигли переконатися особисто на прикладах моделей Seasonic Platinum 1200 і Seasonic X-1250.

Seasonic Platinum 1050 SS-1050XP3

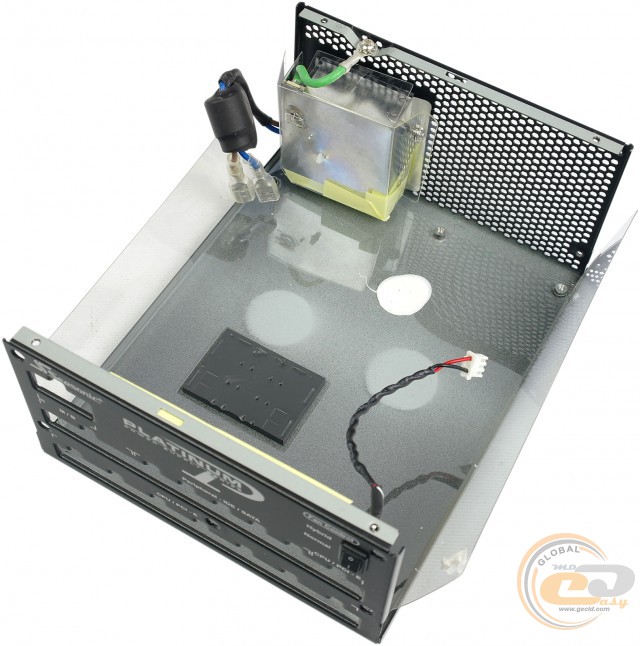

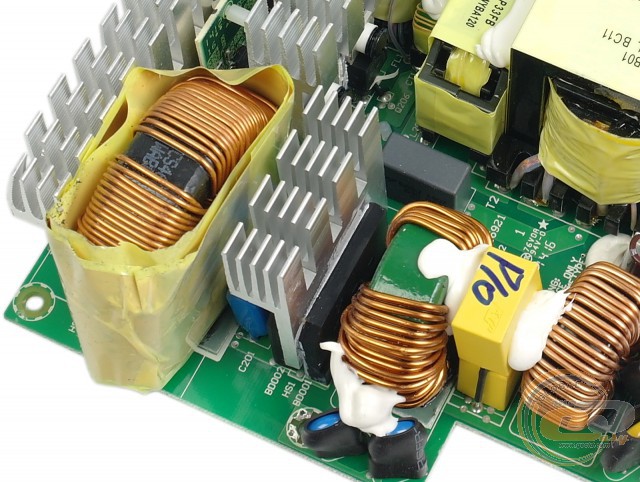

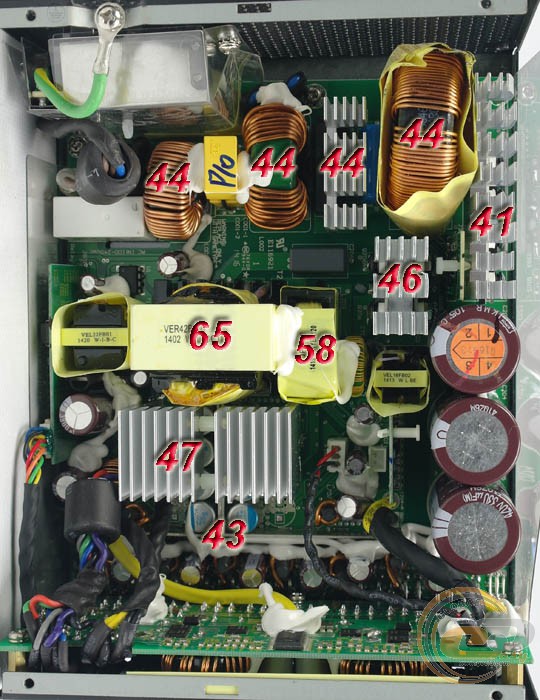

Відмітною рисою всіх представників серії Seasonic Platinum є розвинута пасивна система охолодження. На світлині добре видно, що кожна група силових елементів оснащена своїм власним алюмінієвим радіатором з великою площею поверхні для розсіювання тепла.

Seasonic Platinum 1050 SS-1050XP3

Більше того, навіть сам корпус бере участь у процесі охолодження компонентів (у цьому випадку транзисторів для формування лінії +12В). Такі оригінальні конструкційні рішення виробник використав неспроста. Нагадаємо, що до певного навантаження новинка може працювати з вимкненим вентилятором, тому швидке відведення тепла тут є одним із найважливіших завдань.

Seasonic Platinum 1050 SS-1050XP3

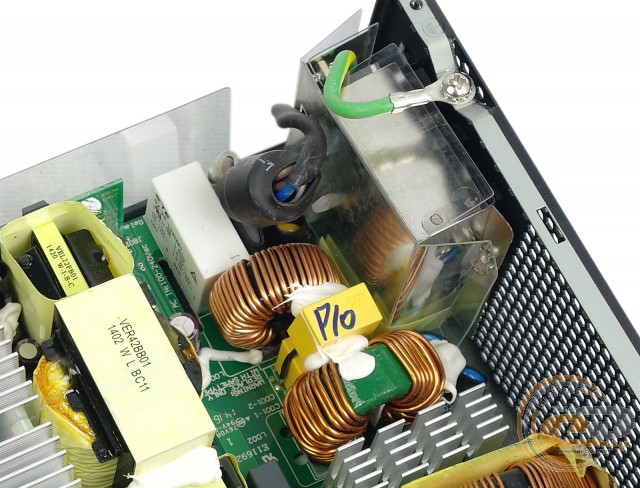

На вході високовольтної частини, як і належить якісному рішенню, знаходиться EMI-фільтр для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. До практичної реалізації даного вузла немає ніяких претензій, оскільки всі необхідні компоненти на місці (три X- і шість Y-конденсаторів, три дроселі та варистор), що є запорукою його ефективної й стабільної роботи.

Seasonic Platinum 1050 SS-1050XP3

Випрямлення вхідного електричного струму здійснюється за допомогою двох діодних збірок. На жаль, їх маркування розглянути не вдалося, однак немає ніякого сумніву, що дані елементи обрані з дуже великим запасом міцності. За діодним мостом розташований величезний дросель активного модуля корекції коефіцієнта потужності (APFC) і його силова частина, яка складається із трьох польових транзисторів Infineon 6R125 і діода Шотткі STPSC806D.

Seasonic Platinum 1050 SS-1050XP3

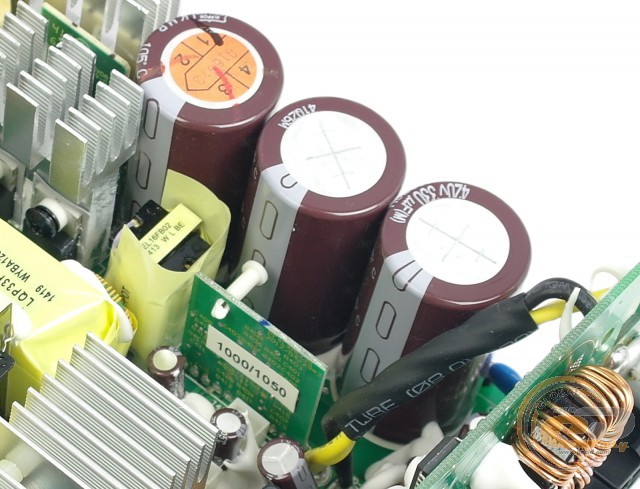

Високовольтні конденсатори представлені трьома елементами (330 мкФ х 420 В, робоча температура до 105°С) виробництва японської компанії Nippon Chemi-Con, що гарантує їхню найвищу якість і тривалий термін служби навіть при постійних великих навантаженнях. Оскільки вони підключені паралельно, то їхня сумарна ємність становить 990 мкФ − чудовий показник для 1050-ватного пристрою. Відзначимо, що в інших вузлах блока живлення також використовуються конденсатори тільки японського походження.

Seasonic Platinum 1050 SS-1050XP3

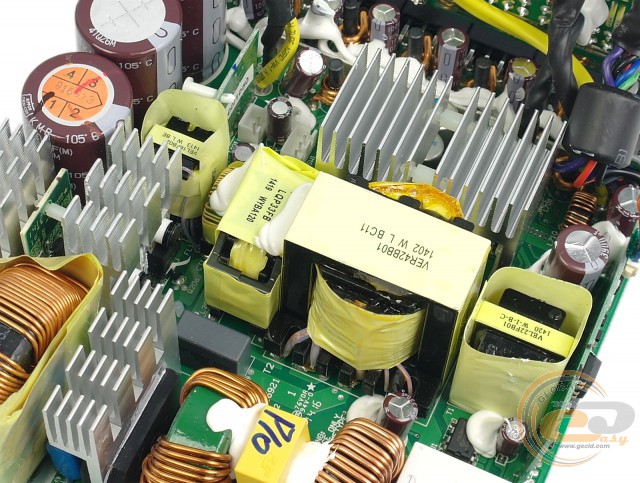

Основний перетворювач побудований на високоефективній резонансній схемі з повним мостом. Його ключами виступають чотири транзистори Infineon 5R250P, які працюють парами під керуванням ШІМ-контролера CM6901. За коректне функціонування підсистеми APFC і чергового джерела живлення (формує лінію +5Vsb) відповідають чіпи NCP1654 і ICE2QR4765 відповідно.

Відзначимо, що більшість із зазначених вище вузлів побудовані за модульним принципом, який спрощує проектування блоків живлення і їх складання, а також суттєво поліпшує їхню ремонтопридатність.

Seasonic Platinum 1050 SS-1050XP3

Низьковольтна частина новинки являє собою синхронний випрямляч: на виході формується одна потужна лінія +12В, з якої надалі вже виходять напруги +3,3В і +5В. Це досить прогресивний метод, який дозволяє домагатися високих показників, які у першу чергу стосуються енергоефективності та відхилення основних напруг живлення. До того ж наявність виділеного каналу +12В несе масу переваг, про які ми вже згадували під час аналізу електротехнічних характеристик Seasonic Platinum 1050.

Seasonic Platinum 1050 SS-1050XP3

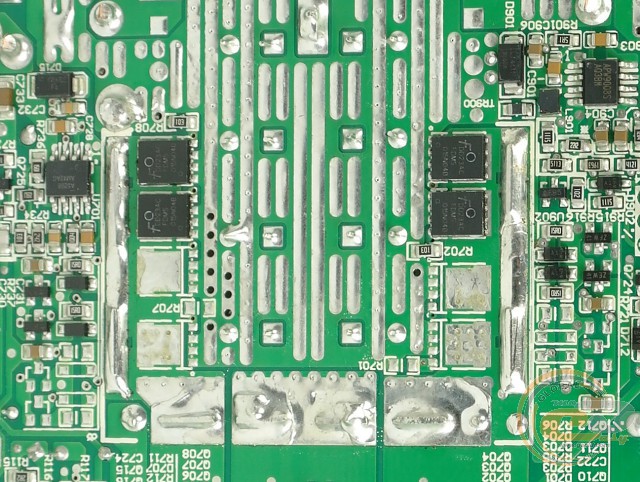

У формуванні лінії +12В беруть участь чотири транзистори Fairchild FDMS015N04B, розташовані з тильної сторони друкованої плати, тоді як в 1200-ватній моделі Seasonic Platinum 1200 для цих цілей було задіяно у два рази більше елементів. Але там, відповідно, і канал +12В розрахований на більше навантаження: 100 А замість 87 А.

Seasonic Platinum 1050 SS-1050XP3

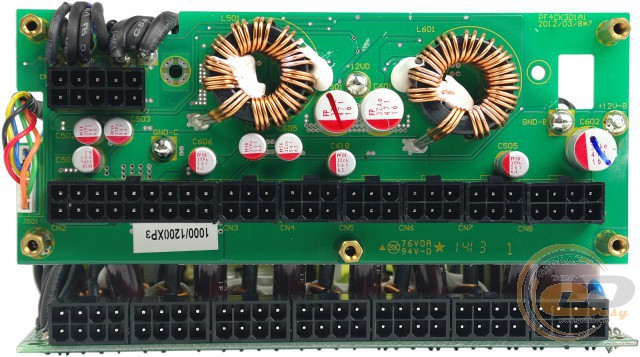

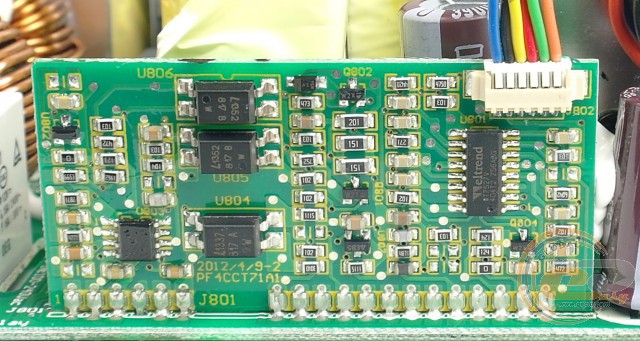

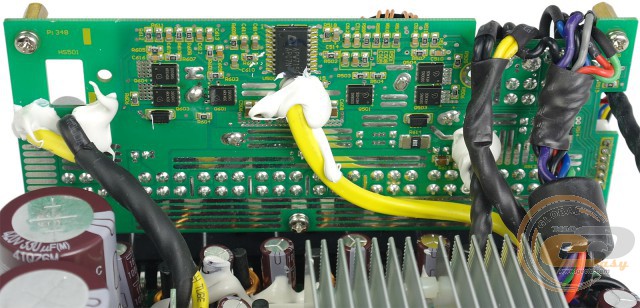

Перетворювачі інших напруг живлення розпаяні на окремій платі. У формуванні ліній +3,3В і +5В беруть участь шість транзисторів Infineon BSC0906NS (по три на кожному каналі), які працюють під керуванням ШІМ-контролера APW7159.

Seasonic Platinum 1050 SS-1050XP3

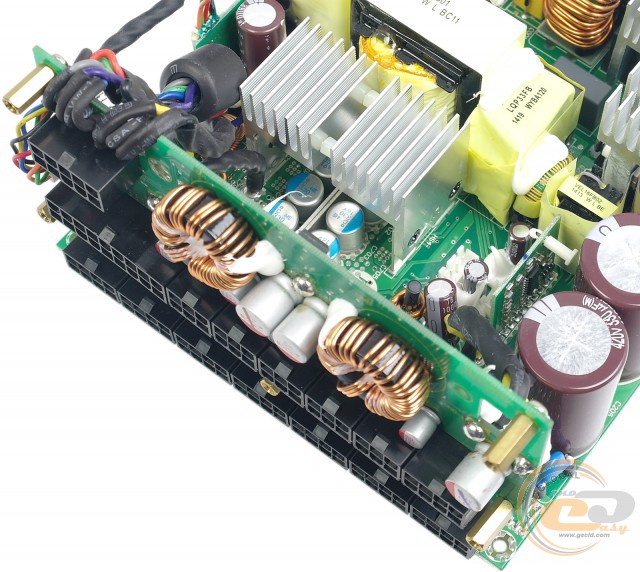

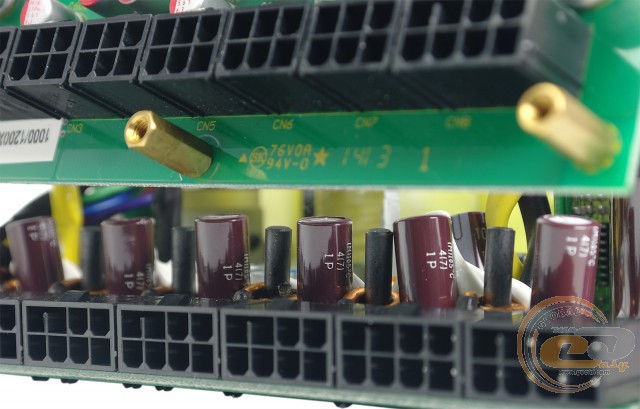

Зі зворотної сторони плати знаходиться частина модульних роз’ємів і фільтри на каналах +3,3В та +5В: дві котушки й конденсатори полімерного типу (470 мкФ х 16 В і 560 мкФ х 6,3 В). Виробником останніх виступає японська компанія FPCAPS.

Конструкція у вигляді однієї плати з кількома вузлами на ній не тільки повністю відповідає озвученій вище модульній концепції побудови блоків живлення, але також несе й практичну користь: дозволяє відмовитися від частини підводних шляхів, тим самим мінімізуючи втрати енергії та шуми на виходах Seasonic SS-1050XP3.

Seasonic Platinum 1050 SS-1050XP3

Seasonic Platinum 1050 SS-1050XP3

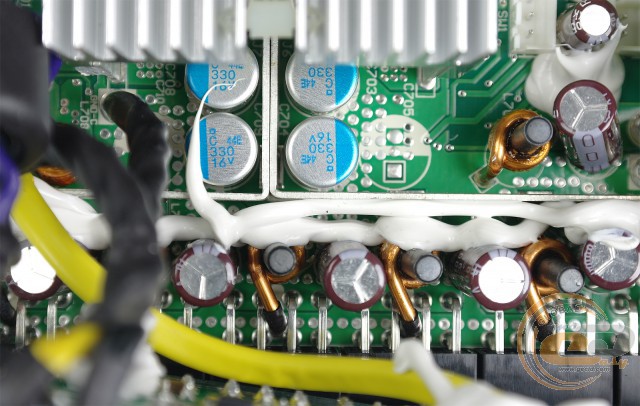

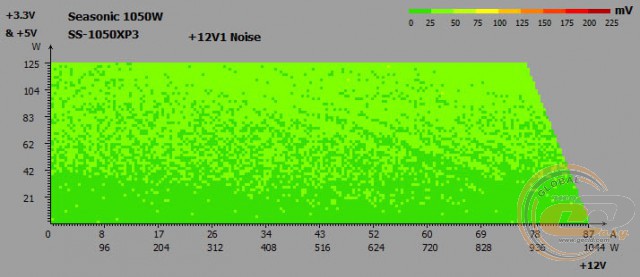

За згладжування перешкод на каналі +12В відповідають елементи як із твердим (330 мкФ х 16 В), так і з рідким електролітом (1000 мкФ х 16 В), які випускаються під не менш авторитетним японським брендом Nippon Chemi-Con.

Seasonic Platinum 1050 SS-1050XP3

Згідно з технічною специфікацією, модель Seasonic Platinum 1050 має весь ряд захистів (OVP / UVP / OPP / SCP / OCP / OTP), включаючи захист від перевантаження та перегрівання. Останній в блоці живлення, який до певного навантаження може працювати з вимкненим вентилятором, є досить-таки важливим. Сам же вузол оснований на мікросхемі-супервайзері Weltrend WT7527V.

Seasonic Platinum 1050 SS-1050XP3

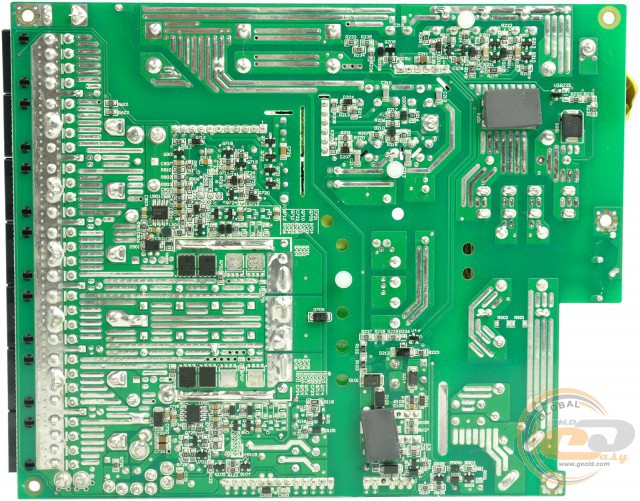

Перевернувши плату, відразу розумієш, чому продукцію компанії Sea Sonic Electronics вважають еталонною в області комп'ютерної електроніки. Ідеально рівні доріжки, чудова пайка, ніяких напливів флюсу − усе зроблено дуже якісно й професійно.
