Огляд і тестування блока живлення Seasonic M12II-750 Bronze

Пропонуємо вашій увазі ще одне джерело живлення серії Seasonic M12II Bronze, але вже потужністю 750 Вт, яке відповідає вимогам енергоефективності 80 PLUS Bronze. Нагадаємо, що раніше ми тестували моделі цієї серії Seasonic M12II-850 Bronze і Seasonic M12II-650 Bronze, які залишили досить позитивне враження, продемонструвавши дуже гарну стабільність напруги на вихідних каналах, високу ефективність і низьке нагрівання. Нагадаємо, що основна вимога сертифікації 80 PLUS Bronze полягає в наявності ефективності рівної 82%, 85% і 82% відповідно для 20%, 50% і 100% навантаження.

Seasonic M12II-750 Bronze

Специфікація блока живлення Seasonic M12II-750 Bronze:

Виробник

Seasonic

Модель

M12II-750 Bronze (SS-750AM Active PFC)

Тип

ATX12V/EPS12V

Потужність, Вт

750

Потужність по каналу 12В, Вт

744

Ліній +12V

1

Потужність ліній +3,3В і +5В, Вт

150

Виходи

+3.3V – 25 A,
+5V – 25 A,
+12V – 62 A,
-12V – 0,5 A,
 +5VSB – 3 A

PCI-E роз’єм

4

SLI Ready

Так

CrossFire Certified

Немає

Модульний

Так

ККД

82%

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF)

0,99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

12

Розмір вентилятора, мм

120

Рівень шуму, дБ

-

Регулятор швидкості обертання

Так

Електромагнітні безпека і сумісність (EMI/EMC)

cUL, TUV, CE, CB, FCC

Типи захистів

OPP/OVP/UVP/SCP/OCP/OTP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ШхДхВ), мм

150х160х86

Комплектація

Шнур живлення, гвинти кріплення, наклейка

Вага, кг

-

Гарантія

5 років

Сайт виробника

http://www.seasonic.ru/

Seasonic M12II-750 Bronze

Оформлення картонної упаковки блока живлення Seasonic M12II-750 Bronze досить інформативне і презентабельне. На лицьовій частині коробки відзначається потужність даного блоку живлення, відповідність вимогам 80 PLUS Bronze і використання конденсаторів полімерного типу.

На звороті упаковки перелічені основні переваги джерела живлення:

  • Використання схемотехніки DC-DC з більшими можливостями лінії +12В;
  • Високотемпературні конденсатори японського виробництва, покликані збільшити термін служби і надійність пристрою;
  • Активні метод компенсації коефіцієнта потужності;
  • Схема автоматичного керування швидкістю обертання вентилятора системи охолодження;
  • Вентилятор розміром 120 мм на шарикопідшипнику;
  • Антивібраційний спосіб кріплення вентилятора;
  • Модульні роз’єми;
  • Легкознімний тип роз’ємів з лапками;
  • Універсальний мережний вхід.

На бічній стороні упаковки перелічуються захисти джерела живлення Seasonic M12II-750 Bronze і показуються його модульні роз’єми.

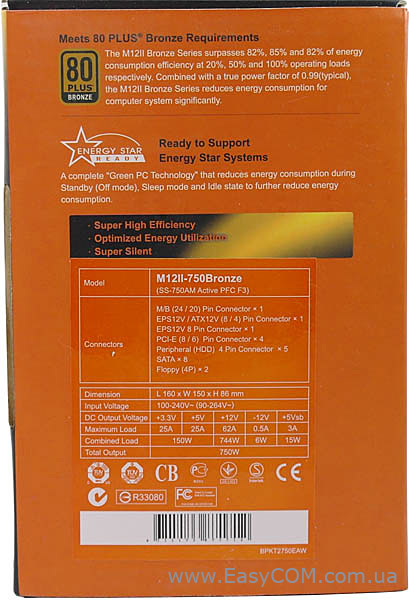

На іншій бічній стороні є специфікація блока живлення Seasonic M12II-750 Bronze з вказівкою навантажувальних можливостей його вихідних каналів. Також тут вказуються вимоги сертифікації 80 PLUS Bronze.

Всередині упаковки блок живлення Seasonic M12II-750 Bronze і елементи його комплектації дуже щільно складені.

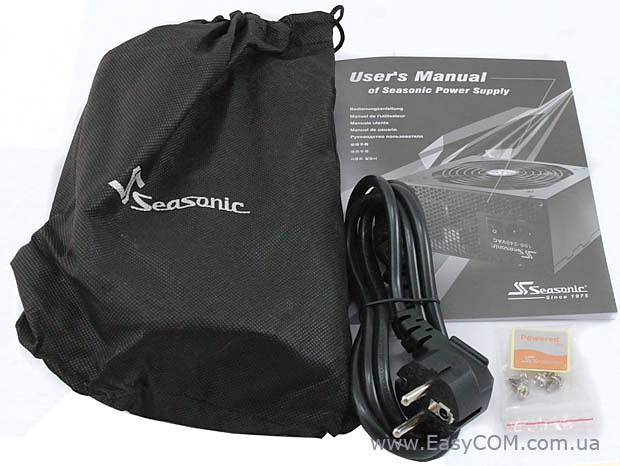

Модульні кабелі блока живлення Seasonic M12II-750 Bronze покладені в окремий чохол, разом з яким додаються мережний шнур живлення, інструкція, чотири гвинти і наклейка.

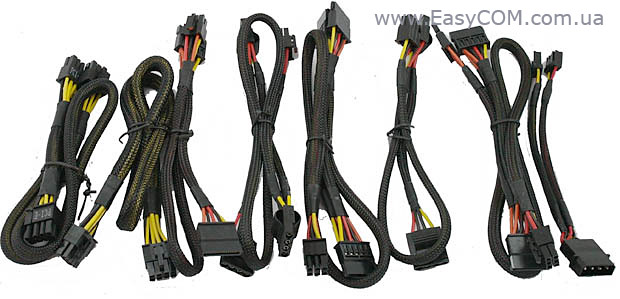

Комплект модульних кабелів передбачає досить велика кількість роз’ємів для підключення периферійних пристроїв. Причому всі кабелі, як і потрібно для джерел живлення подібного класу, оснащуються нейлоновою опліткою.

Роз’єми і довжина проводів кабелів блока живлення Seasonic M12II-750 Bronze:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення

1

55

8-контактний роз’єм живлення

1

55

4+4-контактне роз’єм живлення

1

55

Два 6+2-контактних роз’єм PCIE

2

55-65

Три роз’єми для периферійних пристроїв PATA

1

55-70-85

Два роз’єми для периферійних пристроїв PATA

1

35-50

Три роз’єми SATA

1

55-70-85

Два роз’єми SATA

1

35-50

Перехідник живлення з PATA на два FDD

1

15

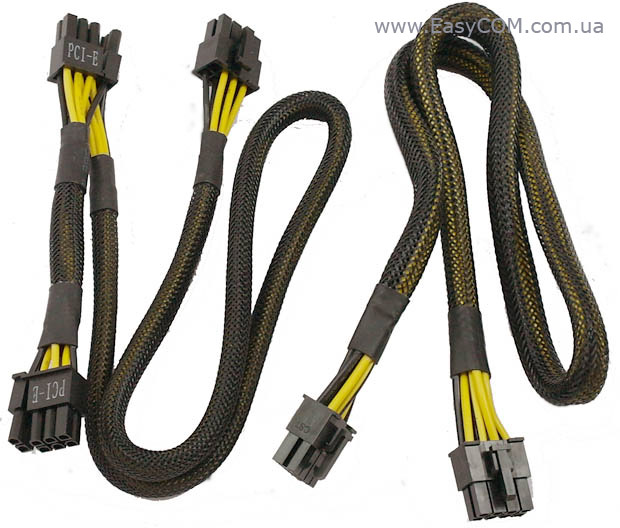

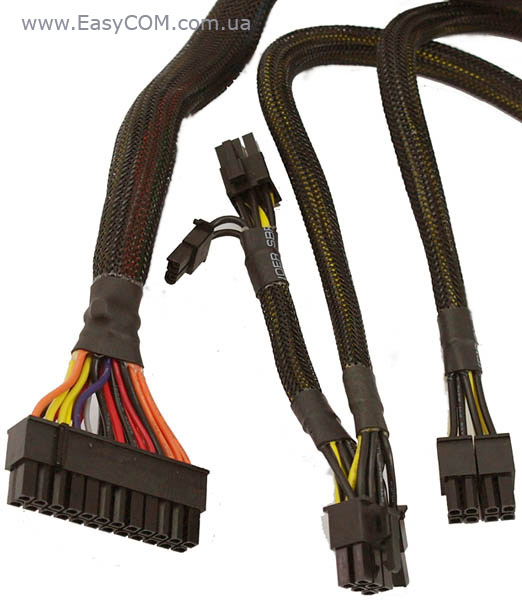

Блок живлення Seasonic M12II-750 Bronze комплектується досить більшою кількістю кабелів і роз’ємів, що повинно забезпечити підключення продуктивної ігрової конфігурації, що включає дві потужні відеокарти. Серед модульних кабелів є один з двома 6+2-контактними роз’ємами PCIE і один з 8-контактним роз’ємом для процесорного живлення. Також ще є два 6+2 контактних PCIE роз’єми і кабель з 4+4-контактним роз’ємом, які припаяні до джерела живлення.

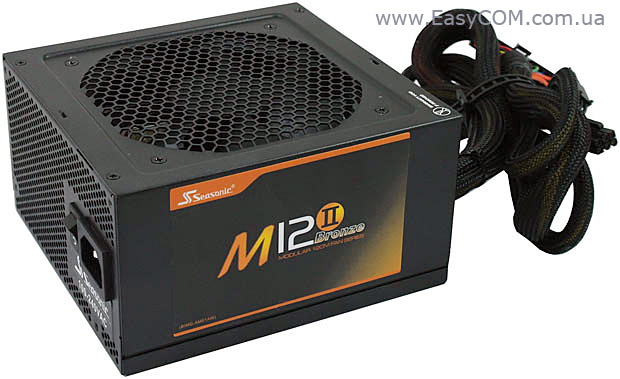

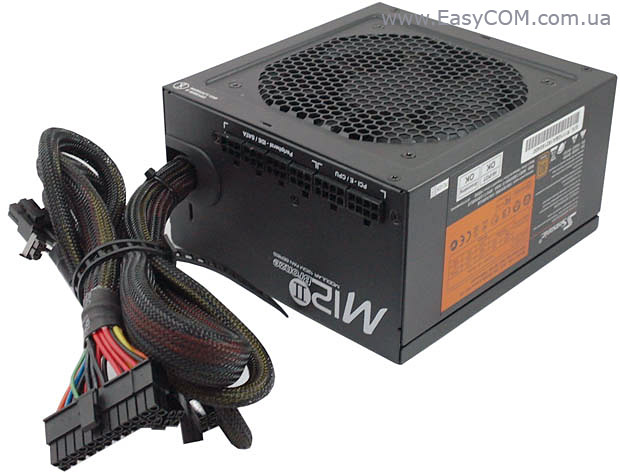

Корпус джерела живлення Seasonic M12II-750 Bronze виконаний повністю чорним з матовою поверхнею. Розміри у цього блока живлення такі ж, як і більшості блоків живлення для настільних ПК - 150х160х86 мм.

Власне зовні блок живлення Seasonic M12II-750 Bronze ідентичний з рішеннями серії Seasonic M12II Bronze потужністю 650 і 850 Вт, які ми тестували раніше.

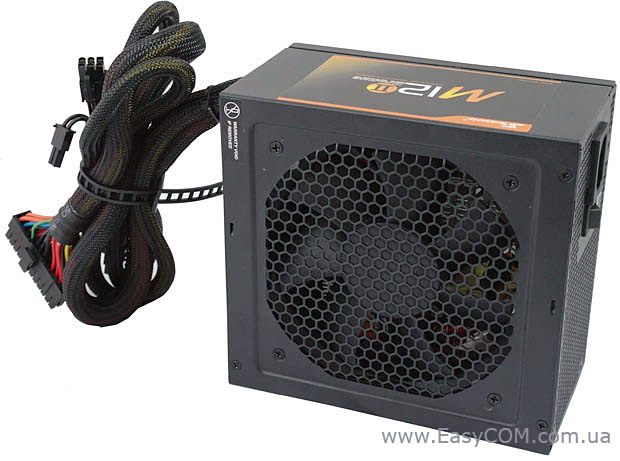

120 мм вентилятор системи охолодження прикритий вентиляційною сіткою з шестикутними отворами, які виконані прямо в корпусі блока живлення.

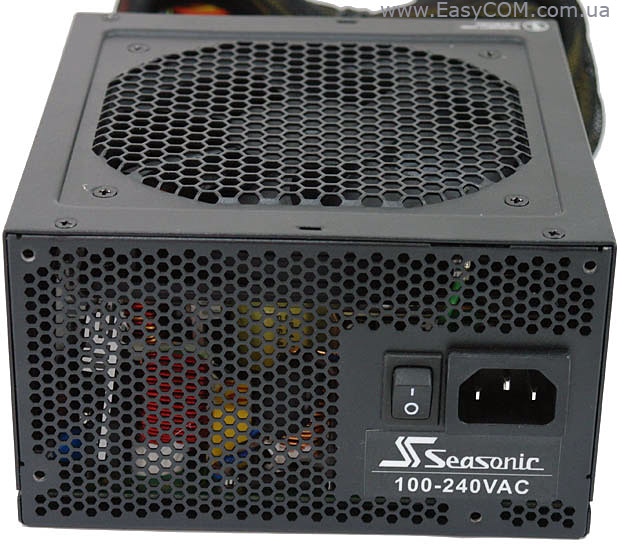

Вентиляційна сітка на задній панелі блока живлення Seasonic M12II-750 Bronze також виконана з шестикутними отворами тільки меншого розміру. Як звичайно на задній панелі розташовується роз’єм для підключення мережного шнура живлення і кнопка для відключення мережі. Біля роз’єму підключення мережного шнура живлення знаходиться наклейка, яка повідомляє про те, що діапазон вхідної напруги може лежати в межах від 100 до 240 В.

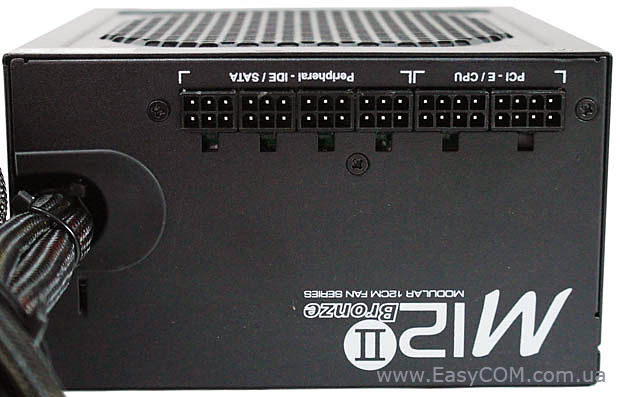

Модульні роз’єми на передній панелі щільно розташовані в один ряд. Всі роз’єми на панелі для більшої зручності підписані, але і без того підключити невірно кабель до блока живлення не вийде, тому що виконання роз’ємів має різну форму. Самі ж роз’єми приєднуються дуже щільно без зазорів і люфтів.

Seasonic M12II-750 Bronze

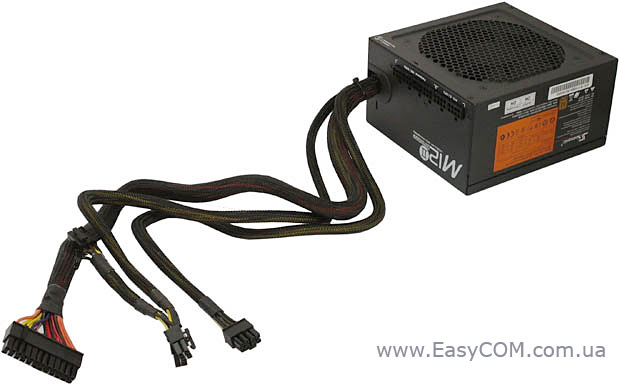

Постійні кабелі, як і модульні, мають досить велику довжину, що дозволить використовувати Seasonic M12II-750 Bronze навіть у дуже габаритних корпусах з нижнім розташуванням джерела живлення.

Роз’єми на постійно приєднаних кабелях мають універсальне виконання 20+4-контактний, 4+4-контактний ATX 12V і два 6+2-контактних роз’єми PCIE.

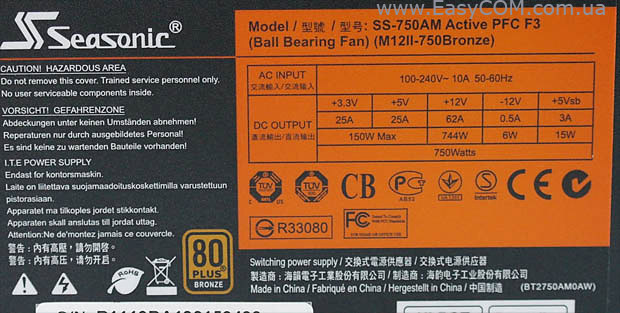

На етикетці блока живлення Seasonic M12II-750 Bronze вказуються всі основні характеристики, що описують можливості основних каналів живлення. Потужність визначальної лінії блока живлення +12В становить 744 Вт, що для блока живлення потужністю 750 Вт є відмінним показником. Сумарна потужність каналів +3,3В і +5В становить 150 Вт, чого буде достатньо навіть для живлення дуже продуктивної конфігурації. Також з відомостей, представлених на етикетці, можна виділити відносно велику потужність лінії чергового живлення рівну 15 Вт і широкий діапазон вхідної напруги, що дорівнює від 100 до 240 В, що дозволяє використовувати його в країнах з різними стандартами живлення, а також не боятися перепадів напруги в мережі.

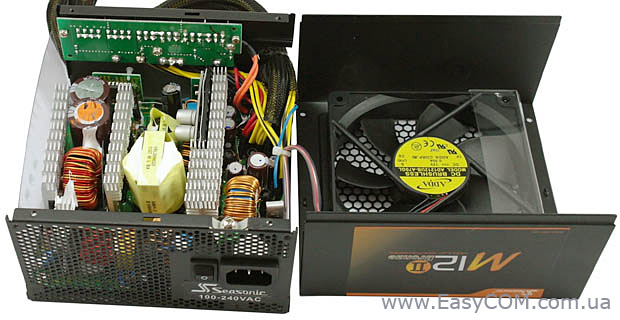

Розбирається джерело живлення стандартно. Для цього необхідно лише викрутити чотири гвинти.

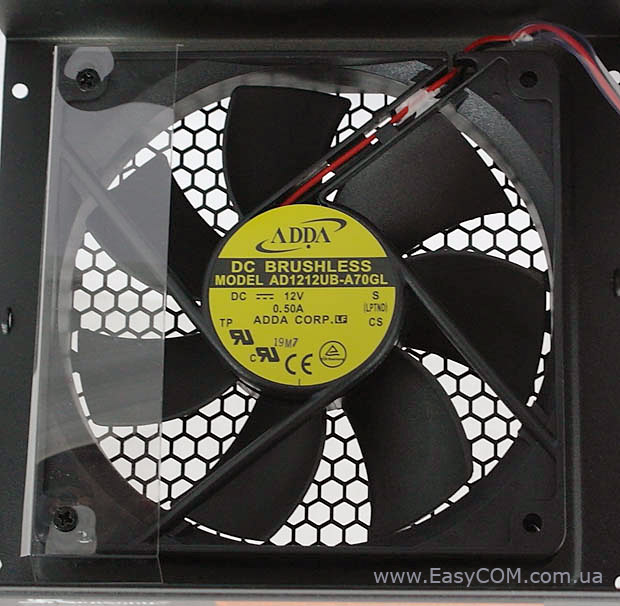

У якості вентилятора системи охолодження використовується продуктивний вентилятор з семи лопатями ADDA AD1212UB-A70GL розміром 120 мм, заснований на шарикопідшипнику. Нагадаємо, для вентиляторів на шарикопідшипниках, у порівнянні з моделями на підшипниках ковзання, характерний триваліший ресурс роботи і ширший діапазон робочих температур.

З боку задньої панелі вентилятор прикритий пластиковою заслінкою, яка повинна буде змістити повітряний потік до елементів, що більше гріються.

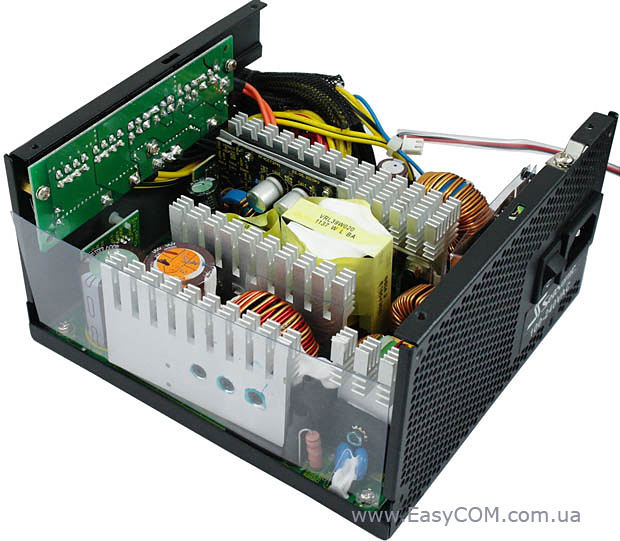

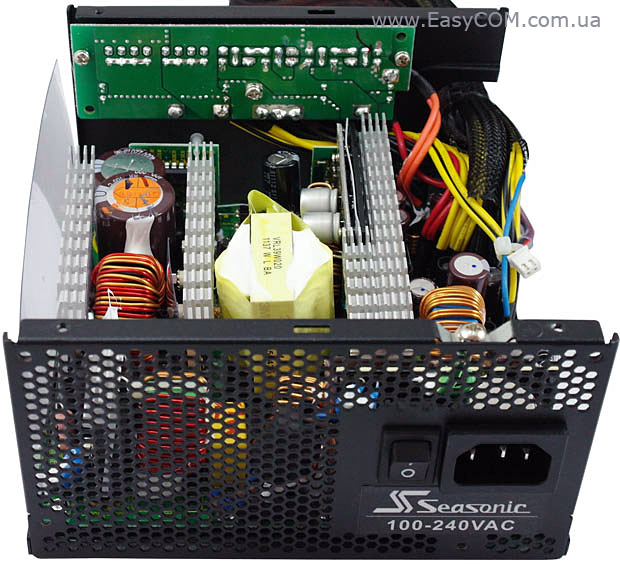

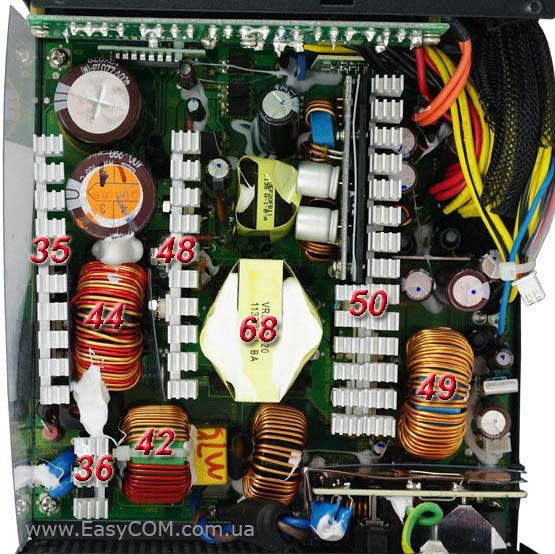

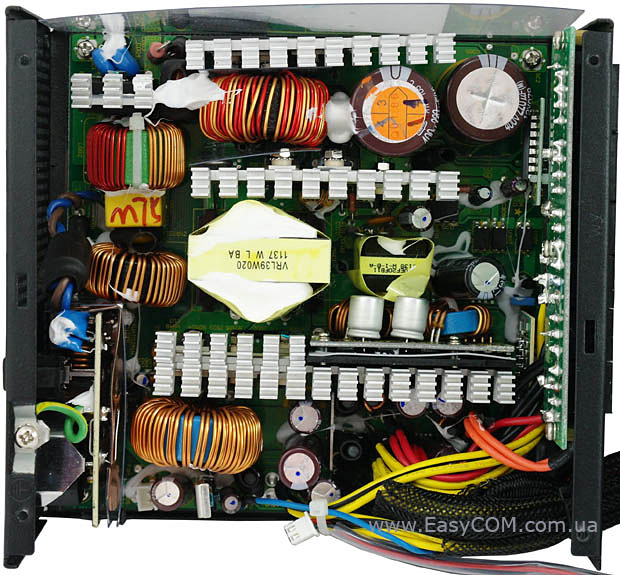

Блок живлення Seasonic M12II-750 Bronze виконаний за сучасним принципом схемотехніки DC-DC на двосторонній друкованій платі зеленого кольору. Компонування елементів всередині блока живлення дуже щільна. І можна відзначити, що габаритні розміри основних елементів цілком відповідають потужності цього рішення.

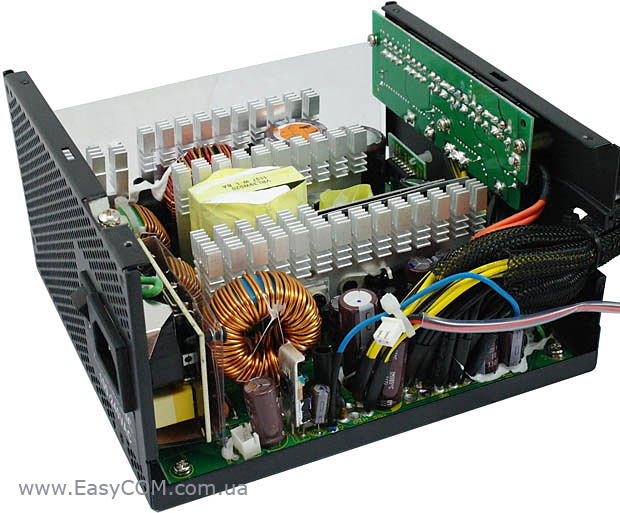

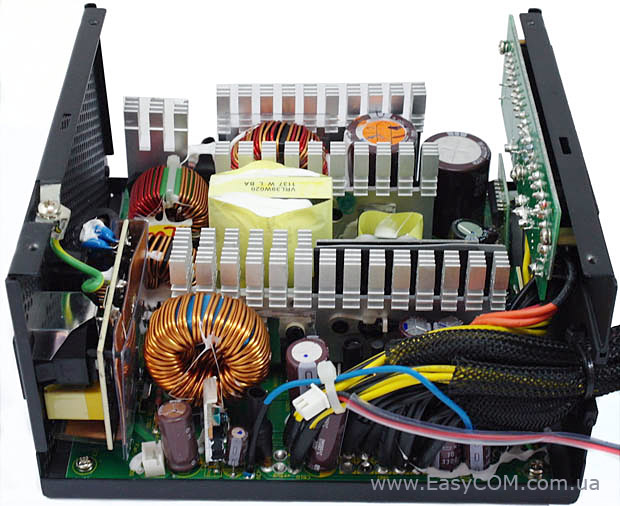

Для охолодження силових елементів використовуються три досить великих алюмінієвих радіатора, верхня частина яких виконана ребристою.

На вході джерела живлення, прямо на роз’єм для підключення мережного шнура, встановлений EMI-фільтр для гасіння різних мережних перешкод і шумів, що утворюються при роботі ключів.

З вихідної сторони блока живлення встановлений тільки один дросель на лінії +12В, тому що ШІМ-перетворювач напруги +5В і +3,3В реалізований на окремій невеликій платі.

Панель з модульними роз’ємами компактно прикручена до передньої панелі. Проводи до неї також дуже обережно підведені, не створюючи накопичення всередині блока живлення, що заважало б охолодженню радіаторів і інших елементів.

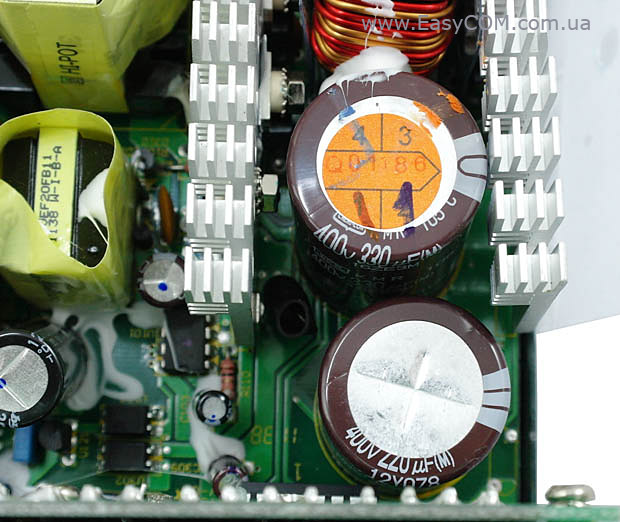

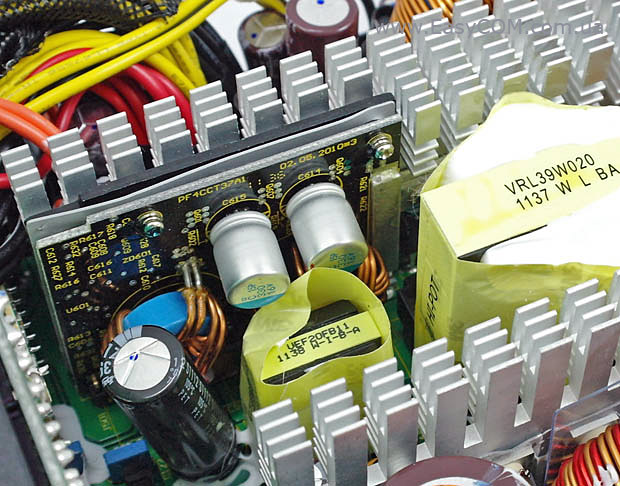

У блоці живлення Seasonic M12II-750 Bronze є модуль активної корекції коефіцієнта потужності, на виході якого встановлено два конденсатори відомої компанії Nippon Chemi-Con ємністю 220 мкФ і 330 мкФ, розраховані на напругу 400 В і температуру 105°С. Для більшої надійності були використані високотемпературні конденсатори серії KMR. Загальна ємність цього вузла в підсумку становить 550 мкФ, що для моделі подібної потужності з APFC є дуже гарним показником.

На платі автономного ШІМ-перетворювача напруги +3,3В і +5В використовуються більш якісні і надійні конденсатори полімерного типу.

З вихідної сторони блока живлення Seasonic M12II-750 Bronze встановлені в досить великій кількості високотемпературні конденсатори, які розраховані на 105ºС, також від відомої компанії Nippon Chemi-Con

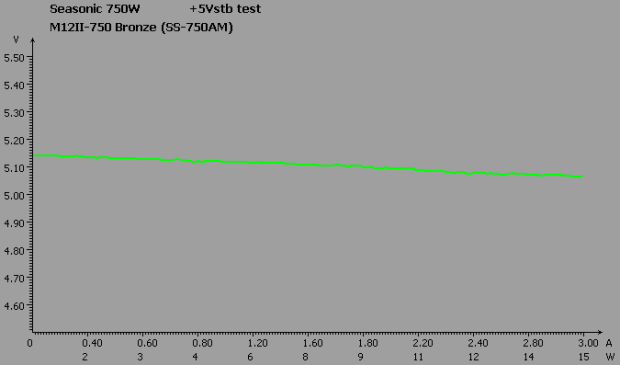

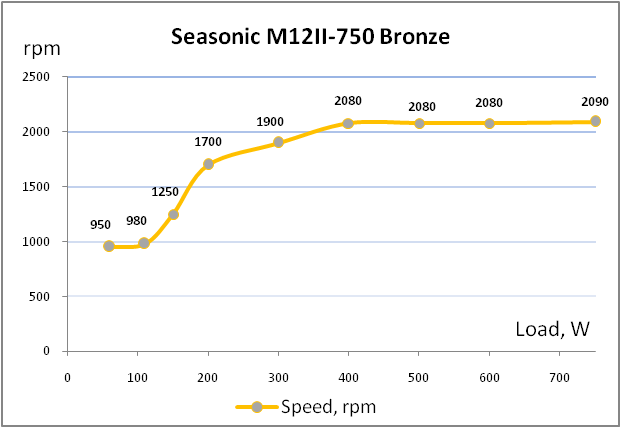

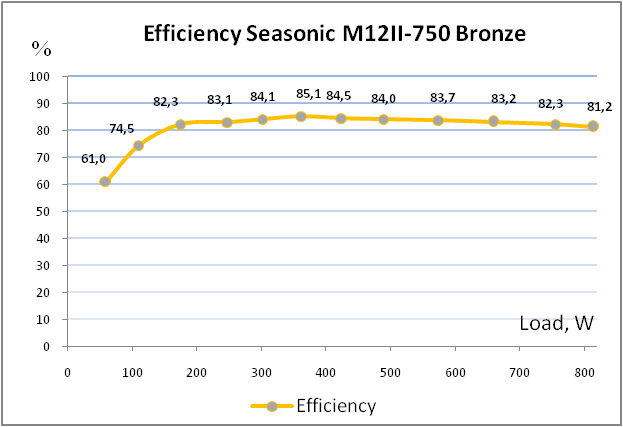

Тестування

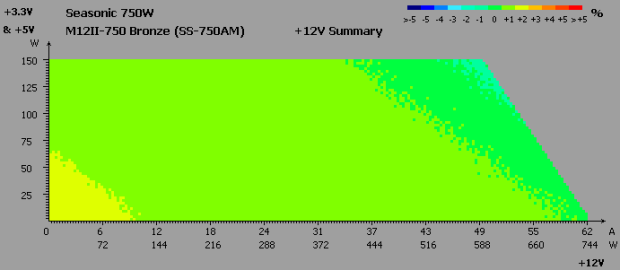

Крос навантажувальні характеристики

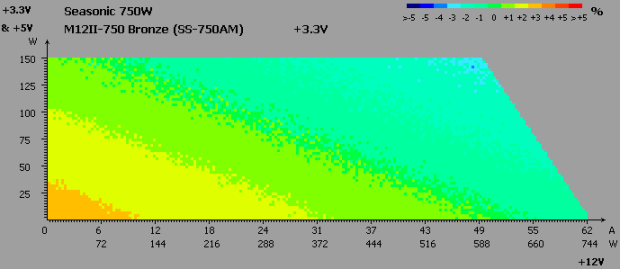

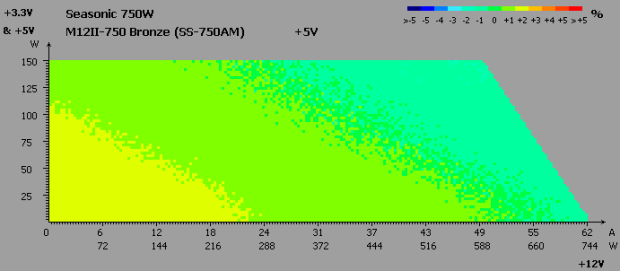

Напруга на лінії +3,3В при проходженні тесту КНХ відхилялася від +3% до -3%, що є гарним показником.

Трохи стабільнішою була напруга на лінії +5В, яка відхилялася в меншому діапазоні від +2% до -2%.

КНХ лінії +12В виглядають ще краще. Напруга тут змінювалася від +2% до -1%.

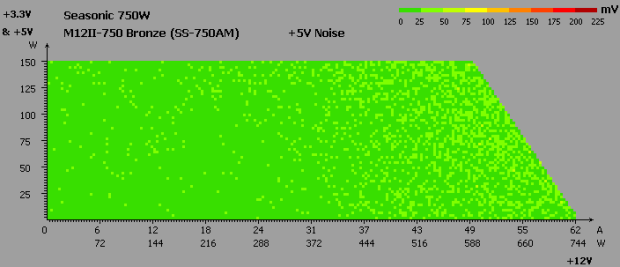

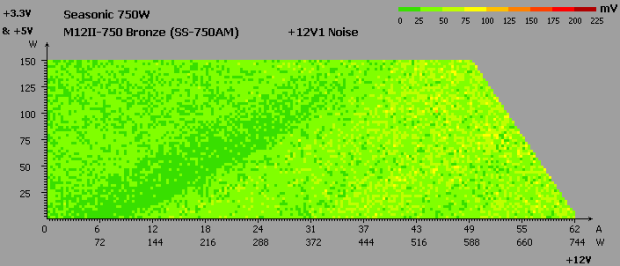

Шуми і пульсації у всьому діапазоні напруги

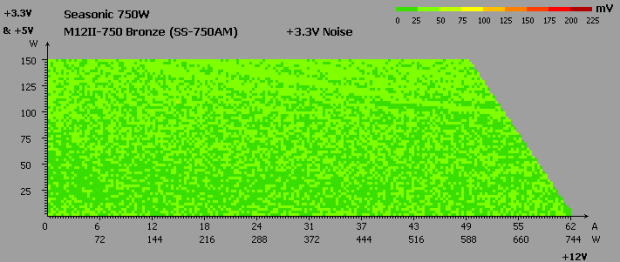

Пульсації на лінії +3,3В зовсім невеликі, в середньому вони рівні 40 мВ.

Пульсації на лінії +5В також гарному стані, в середньому становлячи 41 мВ.

Пульсації на лінії +12В теж знаходяться в межах норми, максимально досягаючи лише 85 мВ.

Відобразити однією сторінкою
