Огляд і тестування блока живлення Seasonic G-750

Серію Seasonic G цілком заслужено можна назвати однією із найзбалансованіших лінійок блоків живлення в асортименті продукції компанії Sea Sonic Electronics. З одного боку, ви одержуєте високу ефективність, сучасні технології та хороші електротехнічні показники, а з іншого − непогані споживчі якості у вигляді частково модульної конфігурації кабелів і тихої системи охолодження. І найголовніше, що за все це не доведеться платити надзвичайні суми грошей, особливо після випуску нових ревізій блоків живлення. Нагадаємо, нещодавно компанія Sea Sonic Electronics провела глобальне оновлення майже всього свого модельного ряду, яке в першу чергу позитивним чином відбилося на вартості самих пристроїв. Природно, ця процедура торкнулася й представників серії Seasonic G. Тому, коли нам трапилася можливість протестувати новеньку версію моделі Seasonic G-750 (Seasonic SSR-750RM), ми з радістю відгукнулися на таку пропозицію.

Seasonic G-750 (Seasonic SSR-750RM)

Специфікація:

Модель

Seasonic G-750

(Seasonic SSR-750RM)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

62

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

PCIe-роз’ємів

6 (6+2-контактні)

Модульний

Так

ККД, %

> 88

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 − 10

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S2FC)

Рівень шуму, дБ

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CCC, TUV, GOST-R, BSMI, CE, FCC, RCM, RoHS, WEEE, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

160 х 150 х 86

Комплектація

Мережевий шнур живлення, гвинти для кріплення, модульні кабелі, хомути, стяжки на липучках, посібник користувача, мішечок і наклейка з логотипом компанії

Гарантія, років

5

Сайт виробника

Seasonic

Упаковка та комплект поставки

Seasonic G-750 (Seasonic SSR-750RM)

Модель Seasonic G-750 постачається в міцній картонній коробці середніх розмірів, яка надійно захищає пристрій від можливих пошкоджень під час транспортування. Оформлена вона в біло-чорних кольорах і відрізняється прекрасною інформативністю. Можна навіть не відвідувати офіційний сайт компанії, адже всі необхідні відомості зосереджені на самій упаковці.

Seasonic G-750 (Seasonic SSR-750RM)

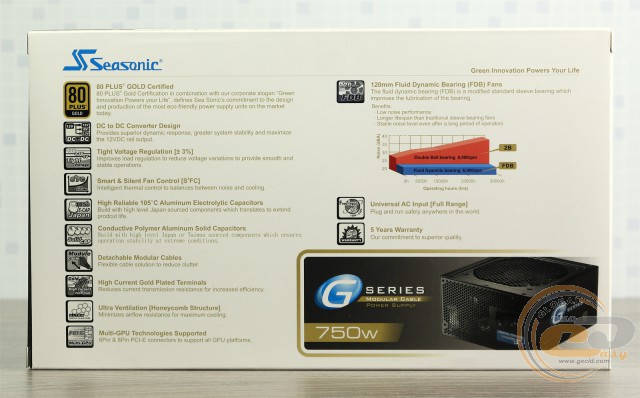

Потужність, навантажувальні здатності вихідних ліній та інші параметри ви можете подивитися в таблиці специфікації, тому не будемо зараз загострювати на них увагу. А от на список відмінних рис Seasonic SSR-750RM пропонуємо глянути більш детально, оскільки вони відразу дадуть уявлення про те, з пристроєм якого рівня ми маємо справу:

  • 80 PLUS Gold Certified − високий рівень енергоефективності, відповідний до стандарту 80 PLUS Gold;
  • DC to DC Converter Design − використовується сучасна схемотехніка з однією потужною лінією +12В на виході, з якої на основі перетворювачів постійної напруги формуються інші номінали;
  • Tight Voltage Regulation [±3%] − висока стабільність вихідних напруг живлення (відхилення від номіналу лінії не перевищують ±3%, тоді як стандартом ATX12V допускаються значення, які лежать у діапазоні ±5%);
  • Smart & Silent Fan Control [S2FC] − використовується «інтелектуальна» система охолодження, робота якої залежить від нагрівання внутрішніх компонентів;
  • Highly Reliable 105°С Aluminum Electrolytic Capacitors − у блоці живлення встановлені високоякісні компоненти, зокрема, японські конденсатори з високотемпературних серій;
  • Conductive Polymer Aluminum Solid Capacitors − для поліпшення фільтрації пульсацій використовуються твердотільні конденсатори;
  • Detachable Modular Cables − наявність модульної системи кабелів;
  • High Current Gold Plated Terminals − усі конектори мають золоте напилювання;
  • Ultra Ventilation [Honeycomb Structure] − використовується вентиляційна решітка з комірками у вигляді бджолиного стільника, яка створює менший опір повітряному потоку;
  • Multi-GPU Technology Support − наявність 6+2-контактних конекторів PCIe для підключення додаткового живлення до відеокарт будь-якого рівня спрощує створення мультиграфічних конфігурацій;
  • Universal AC Input [Full Range] − можливість роботи в широкому діапазоні вхідних напруг (100 − 240 В);
  • 120mm Fluid Dynamic Bearing (FDB) Fans − наявність тихохідного вентилятора, основаного на гідродинамічному підшипнику;
  • 5 Years Warranty − 5 років гарантії.

Більшість із цих пунктів ми могли бачити на звороті упаковок від блоків живлення із серії Seasonic X, що, погодьтеся, говорить багато про що.

Seasonic G-750 (Seasonic SSR-750RM)

Seasonic G-750 (Seasonic SSR-750RM)

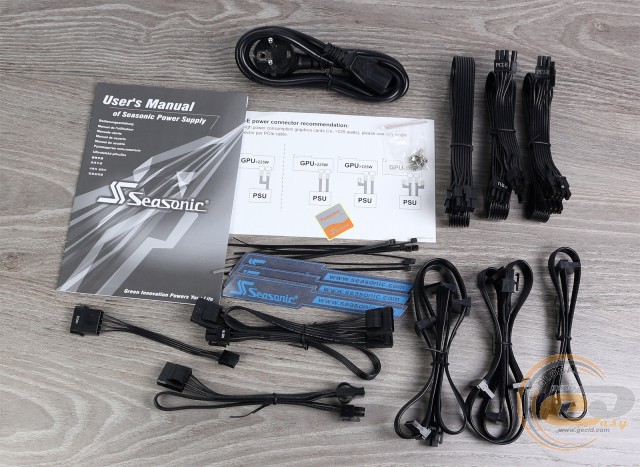

Крім традиційних компонентів, у коробці також були виявлені додаткові хомути та багаторазові стяжки на липучках, які пригодяться для охайного укладання кабелів у комп'ютерному корпусі. Увесь же комплект поставки виглядає наступним чином:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі;
  • хомути та багаторазові стяжки на липучках для фіксації проводів;
  • наклейка з логотипом компанії;
  • посібник користувача;
  • мішечок від блока живлення, у якому зручно зберігати невикористовувані кабелі.

Зовнішній вигляд

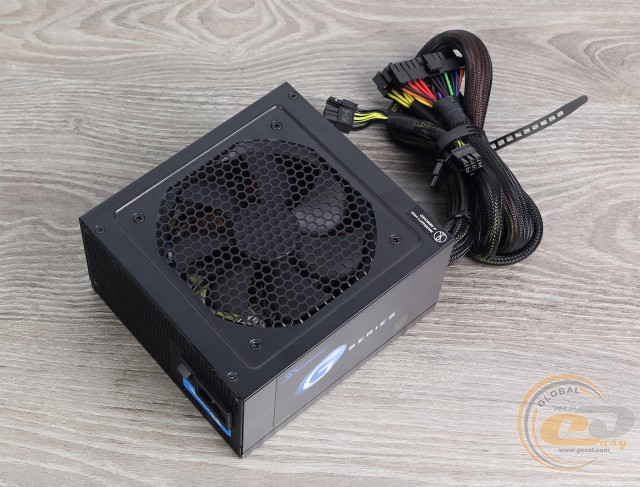

Seasonic G-750 (Seasonic SSR-750RM)

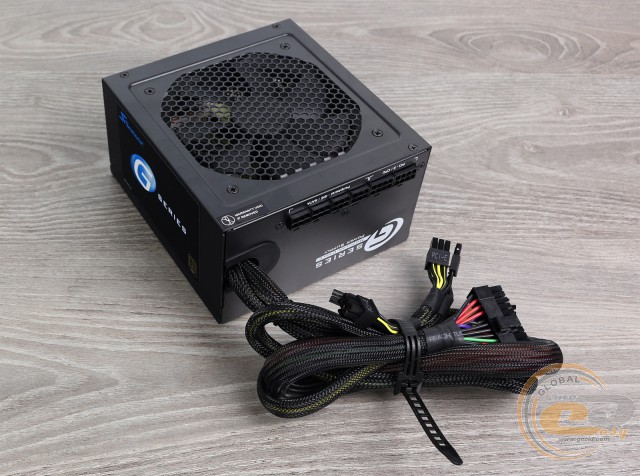

Корпус блока живлення зроблений із товстої сталі й пофарбований у чорний матовий колір. До якості його складання немає ніяких питань: усі панелі добре оброблені й щільно підігнані одна до одної. Розташування вентиляційних отворів стандартне: перфоровані решітки можна виявити тільки на кришці й передній стінці корпусу. Через першу повітря надходить усередину блока живлення, а через другу − виводиться назовні. Вони мають структуру бджолиного стільника, що теоретично повинно зменшити опір потоку повітря й позитивно позначитися на акустичних властивостях блока живлення.

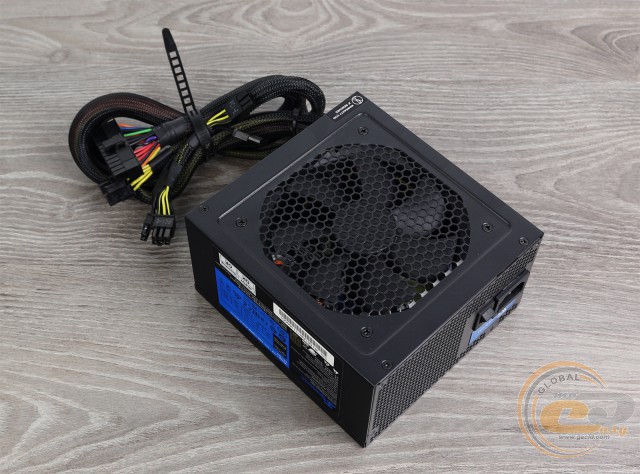

Seasonic G-750 (Seasonic SSR-750RM)

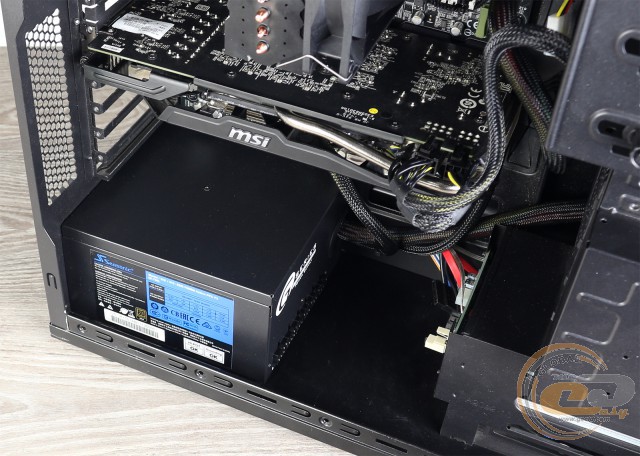

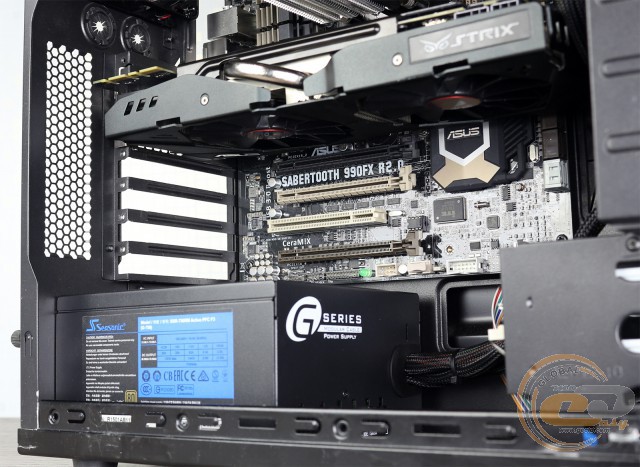

Модель Seasonic G-750 має стандартні розміри (160 х 150 х 86 мм), завдяки чому вона без проблем поміститься в будь-який сучасний комп'ютерний корпус. При цьому вентиляційний отвір, розташований на його днищі, перекриватися не буде.

Seasonic G-750 (Seasonic SSR-750RM)

Система вихідних кабелів має так звану напівмодульну конфігурацію: проводи для живлення основних комплектуючих (материнської плати, процесора й у цьому випадку ще і відеокарти) виведені прямо із блока живлення, інші ж зроблені від’єднуваними. Така конструкція не забезпечує максимальну свободу дій при складанні ПК (як у випадку з повністю модульним варіантом), але однаково в значній мірі спрощує даний процес. Особливо якщо мова йде про приховане укладання кабелів у сучасних комп'ютерних корпусах.

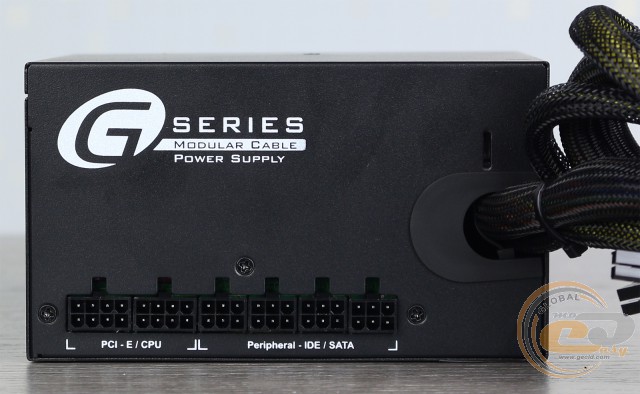

Seasonic G-750 (Seasonic SSR-750RM)

Усього ж на задню панель винесено шість роз’ємів, які мають наступне призначення:

  • чотири 6-контактні («Peripheral IDE / SATA») − для живлення периферії;
  • два 8-контактні («CPU / PCI-E») − для додаткового живлення процесора та відеокарт.

Seasonic G-750 (Seasonic SSR-750RM)

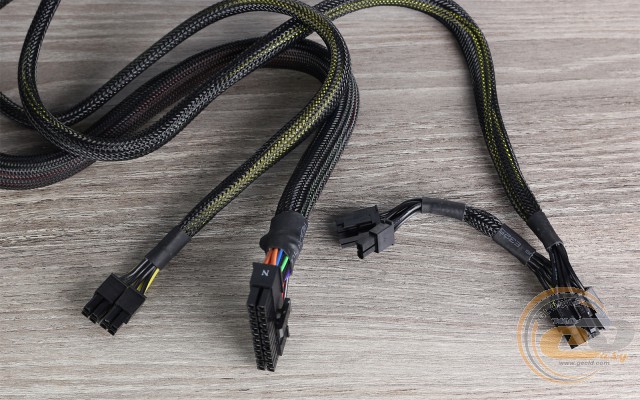

Кабелі, виведені прямо із блока живлення, «одягнені» у нейлонове обплетення й стягнуті термоусадкою. Ніяких ниток, що стирчать, або проводів, які вибилися із загального пучка − усе зроблено дуже якісно й охайно. Основні роз’єми живлення мають стандартну конфігурацію: 20+4-контактний ATX і 4+4-контактний ATX12V. Обидва зроблені розбірними. Якщо знадобиться другий 8-контактний конектор ATX12V (наприклад, у випадку використання Seasonic SSR-750RM у складі двопроцесорних систем), то його можна виявити на окремому від’єднуваному кабелі з комплекту поставки.

Seasonic G-750 (Seasonic SSR-750RM)

Що стосується роз’ємів PCIe, то їх тут є 6 штук, причому всі у 6+2-контактному виконанні. Таким чином, від Seasonic G-750 без проблем вдасться заживити відразу 3 топові відеокарти без застосування додаткових перехідників. Ну який ще блок живлення аналогічної потужності може похвалитися такою можливістю?

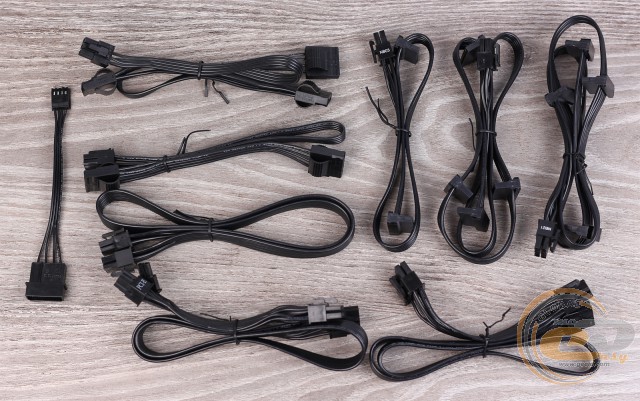

До конфігурації кабелів, призначених для живлення периферії, також немає ніяких претензій. Доступних конекторів цілком достатньо, щоб підключити кілька накопичувачів і приводів, а також заживити інші компоненти, які вимагають роз’єму PATA. Більше того, зробити це можна буде найоптимальнішим чином, використовуючи мінімум кабелів. Окремо хочеться відзначити, що всі модульні провідники мають вигляд шлейфів, що робить їх досить гнучкими. Працювати з ними одне задоволення.

Доступні типи роз’ємів, а також довжина кабелів наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо із блока живлення

20+4-контактний роз’єм живлення ATX

1

55

4+4-контактний роз’єм живлення ATX12V

1

55

два 6+2-контактні роз’єми PCIe

1

60-70

Модульні (від’єднувані) кабелі

два 6+2-контактні роз’єми PCIe

2

55-65

8-контактний роз’єм живлення ATX12V

1

65

два роз’єми PATA

1

30-40

три роз’єми PATA

1

40-50-65

чотири роз’єми SATA

2

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

Seasonic G-750 (Seasonic SSR-750RM)

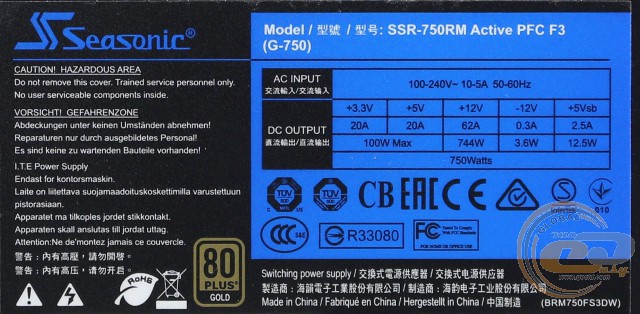

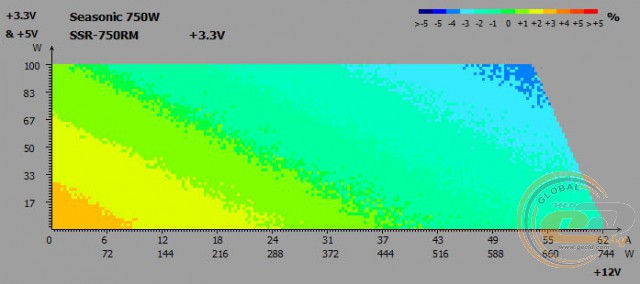

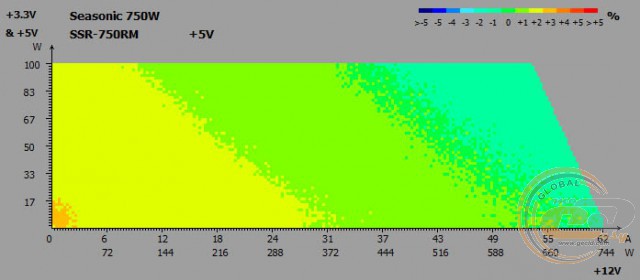

Тепер давайте більш детально розглянемо технічні характеристики моделі Seasonic G-750. Її номінальна потужність становить 750 Вт, при цьому канал +12В розрахований на дуже велике навантаження − 744 Вт. Іншими словами, з нього можна «зняти» трохи більше 99% від загальної потужності, що є досить затребуваною опцією на сьогоднішній день. Нагадаємо, усі сучасні «ненажерливі» комплектуючі, такі як відеокарта та процесор, споживають енергію саме по лінії +12В. І це ми ще не говоримо про їхній розгін. Оскільки під час оптимізації параметрів комплектуючих, наявність виділеного каналу +12В відіграє навіть більшу роль, аніж висока номінальна потужність. Лінії +3,3В і +5В мають максимальну сумарну потужність 100 Вт і розраховані на навантаження по 20 А кожна. Для підключення накопичувачів, приводів та іншої периферії вистачить цілком.

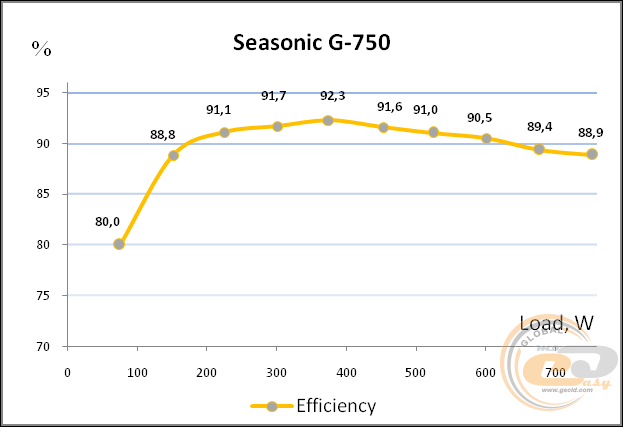

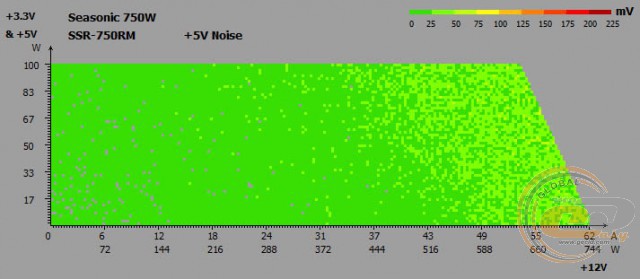

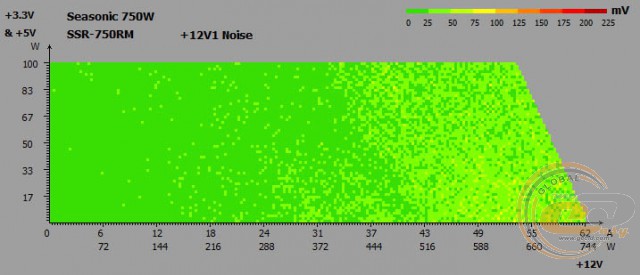

Модель Seasonic SSR-750RM відповідає стандарту 80 PLUS Gold. Згідно з його вимогами, ККД блока живлення при навантаженнях 20%, 50% і 100% від номінальної потужності не повинен опускатися нижче 88%, 92% і 88% відповідно (для напруги живлення 230 В). Цей момент ми обов'язково перевіримо трохи пізніше під час тестування.

Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic G-750 (Seasonic SSR-750RM)

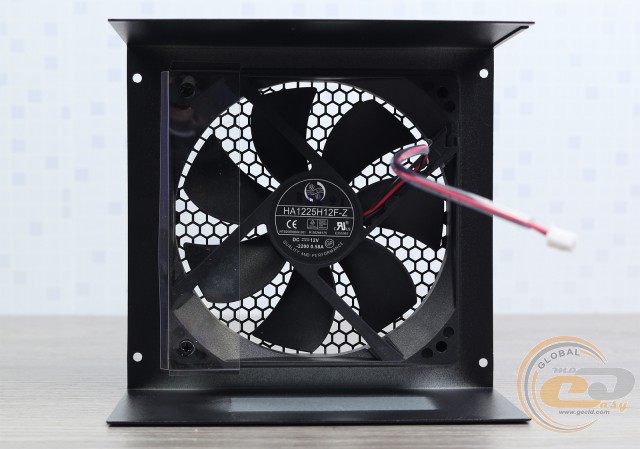

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор Hong Hua HA1225H12F-Z. Можливо, даний бренд не настільки відомий, як та ж ADDA або SANYO DENKI, але це ніяк не впливає на якість його продукції, у чому ми вже встигли переконатися особисто під час тестування блока живлення Seasonic M12II-520 Bronze Evo Edition. Важливо відзначити, що вентилятор Hong Hua HA1225H12F-Z оснований на гідродинамічному підшипнику (FDB). У порівнянні зі звичайними втулковими аналогами, таке рішення є більш надійним і тихим, особливо якщо говорити про тривалий термін експлуатації.

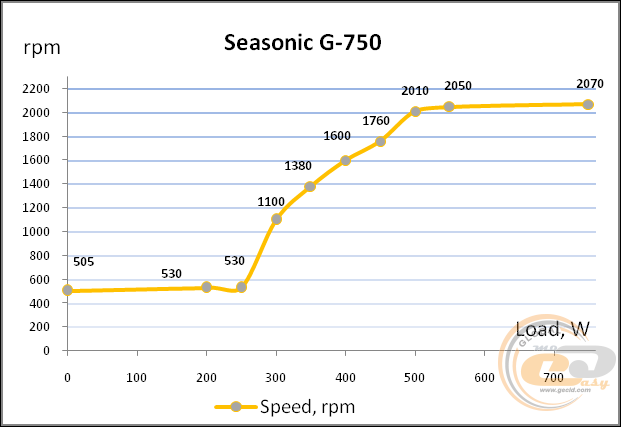

Вентилятор

Hong Hua HA1225H12F-Z

Тип підшипника

Гідродинамічний (FDB)

Напруга живлення, В

12

Струм, А

0,58

Потужність, Вт

6,96

Максимальна швидкість обертання, об/хв

2200

Повітряний потік, CFM

Рівень шуму, дБ

Розміри, мм

120 х 120 х 25

Seasonic G-750 (Seasonic SSR-750RM)

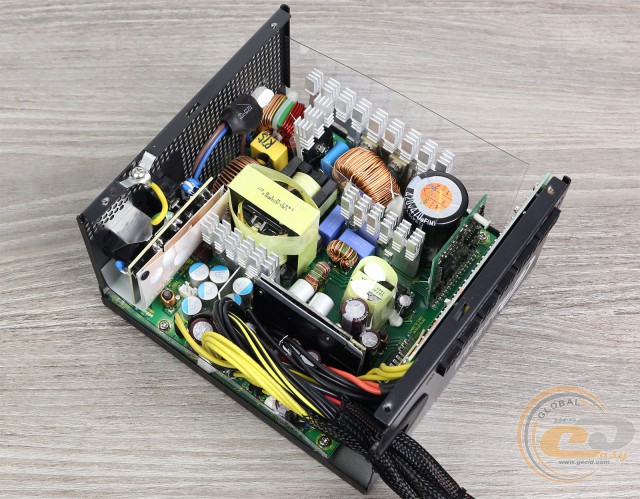

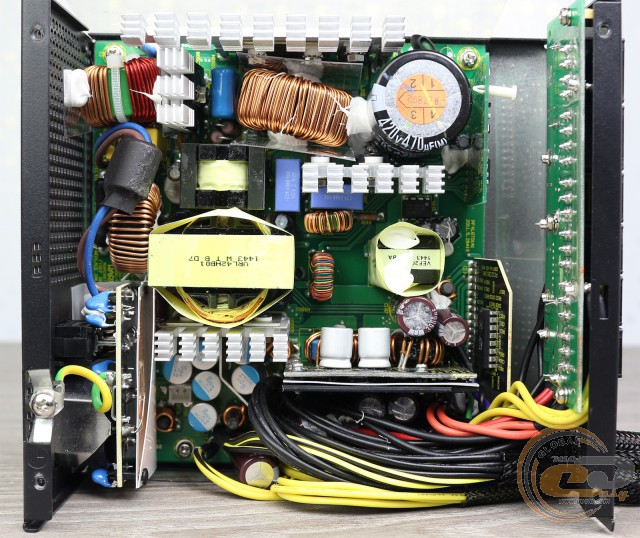

Оновлення лінійки Seasonic G пройшло без зміни платформи, принаймні, для моделі Seasonic G-750. Тут використовується та ж схемотехніка, що й у попередній ревізії. Дійсно, навіщо змінювати те, що й так добре працює? До того ж у даній платформі застосовуються сучасні принципи побудови блоків живлення, так що моральне старіння в найближчі роки їй точно не загрожує.

Seasonic G-750 (Seasonic SSR-750RM)

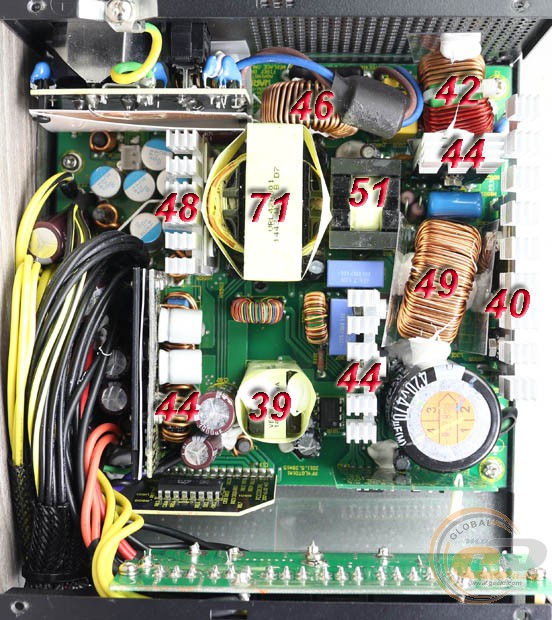

Детальний аналіз внутрішнього обладнання блока живлення ми б хотіли почати із системи охолодження, вірніше сказати − з пасивної її частини. Як видно зі світлини, усі групи силових елементів оснащені окремими алюмінієвими радіаторами. Навіть у низьковольтній частині порівняно «холодні» транзистори на лініях +3,3В і +5В і то закриті товстою металевою пластиною. Така увага до деталей не може не радувати.

Seasonic G-750 (Seasonic SSR-750RM)

Seasonic G-750 (Seasonic SSR-750RM)

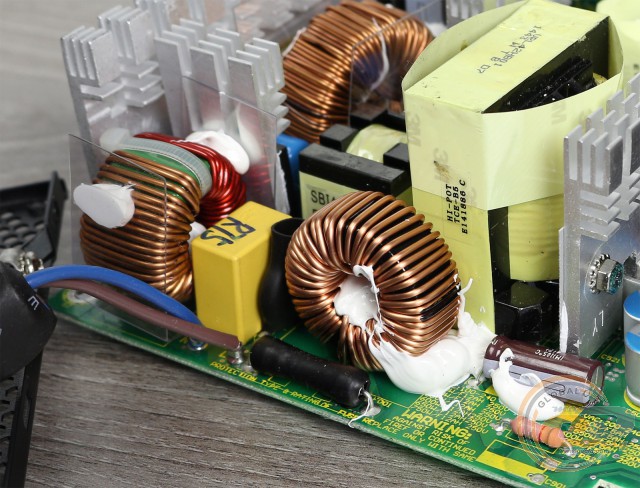

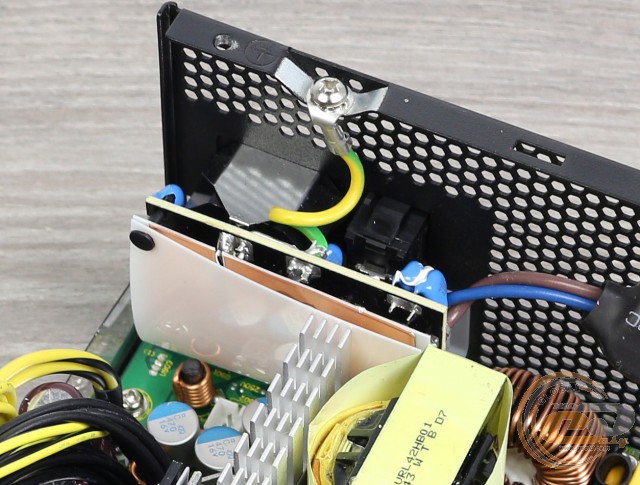

На вході, як і личить висококласним рішенням, встановлений EMI-фільтр, який відповідає за згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. На елементній базі виробник не заощаджував, тому всі необхідні компоненти й у потрібній кількості знаходяться на своїх місцях (два X- і шість Y-конденсаторів, три дроселі та варистор).

Seasonic G-750 (Seasonic SSR-750RM)

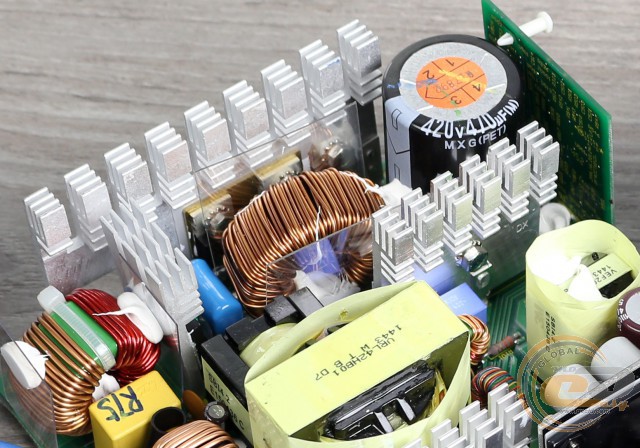

Міст для випрямлення вхідної напруги складається з однієї діодної збірки. Поруч із ним розташований активний модуль корекції коефіцієнта потужності (APFC) і радіатор, на якому закріплена пара ключів головного перетворювача. На жаль, щільність компонування вузлів у високовольтному колі не дозволила з'ясувати маркування силових елементів.

Seasonic G-750 (Seasonic SSR-750RM)

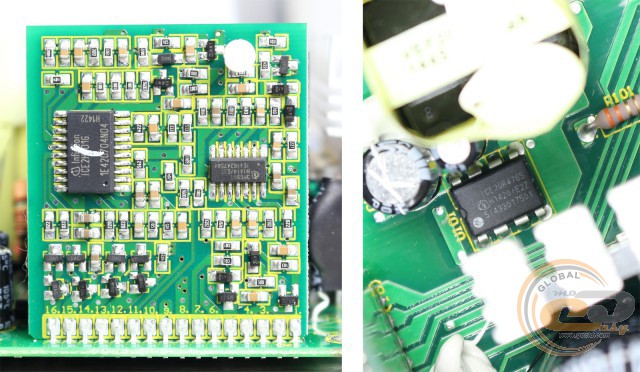

Можемо лише сказати, що ними керує зв'язування із двох мікросхем: Infineon ICE3PCS01 і Infineon ICE2HS01G. Перша відповідає за коректну роботу модуля APFC, а друга є ШІМ-контролером головного перетворювача. Чергове ж джерело живлення (+5Vsb) основане на чіпі Infineon ICE2QR4765.

Seasonic G-750 (Seasonic SSR-750RM)

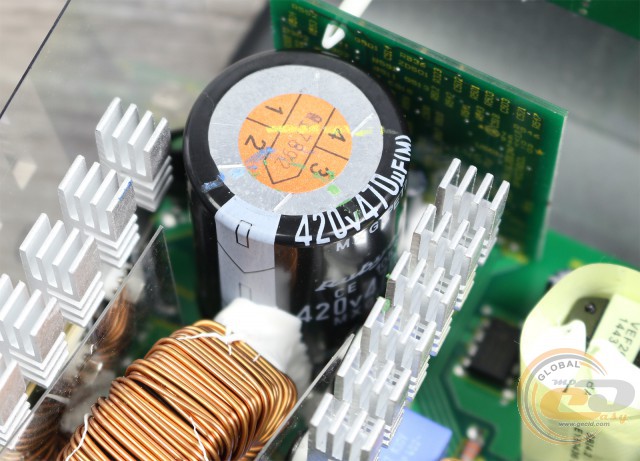

Конденсатор високовольтного кола (470 мкФ х 420 В) виготовлений відомою японською компанією Rubycon, якість продукції якої знаходиться на найвищому рівні. Та й приналежність елемента до високотемпературної серії (до 105°С) лише підтверджує ці слова.

Seasonic G-750 (Seasonic SSR-750RM)

Низьковольтна частина блока живлення Seasonic G-750 побудована за прогресивною схемою на основі синхронного випрямляча з DC-DC-перетворювачами: за допомогою чотирьох транзисторів (розташовані на звороті друкованої плати) на виході формується виділена лінія +12В з великою навантажувальною здатністю, з якої надалі вже виходять напруги +3,3В і +5В. Як ми вже говорили вище, така топологія є найбільш актуальною для сучасних комплектуючих і дозволяє не турбуватися про можливе перевантаження каналу +12В після встановлення продуктивної відеокарти та процесора, а також їх подальшого розгону. Хоча, безумовно, відповідний захист (OCP) тут присутній, причому реалізований він на всіх лініях.

Seasonic G-750 (Seasonic SSR-750RM)

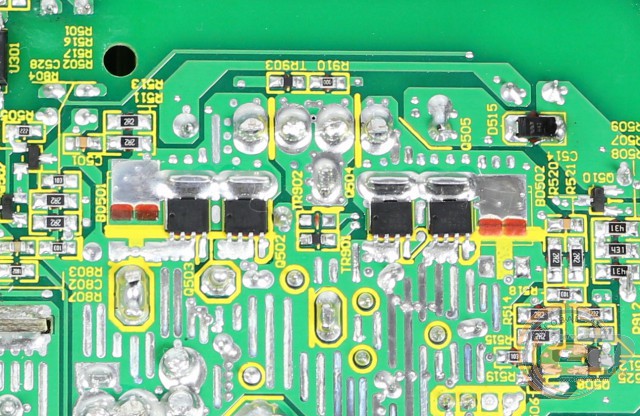

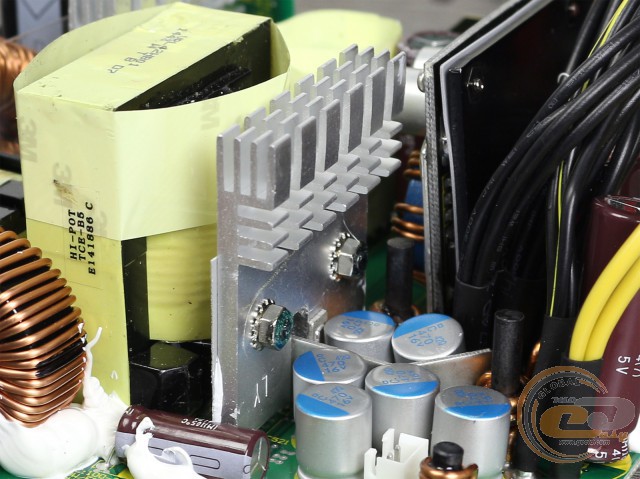

Окремо хочеться звернути увагу на те, як реалізоване охолодження транзисторів на каналі +12В. Через доріжки на платі тепло, яке виділяється ними, передається на величезний алюмінієвий радіатор, встановлений поряд із силовим трансформатором, і за допомогою вентилятора вже виводиться за межі блока живлення. Хоча це ж Sea Sonic Electronics! Чому тут дивуватися? Тільки в них можна зустріти такі цікаві конструкторські рішення.

Seasonic G-750 (Seasonic SSR-750RM)

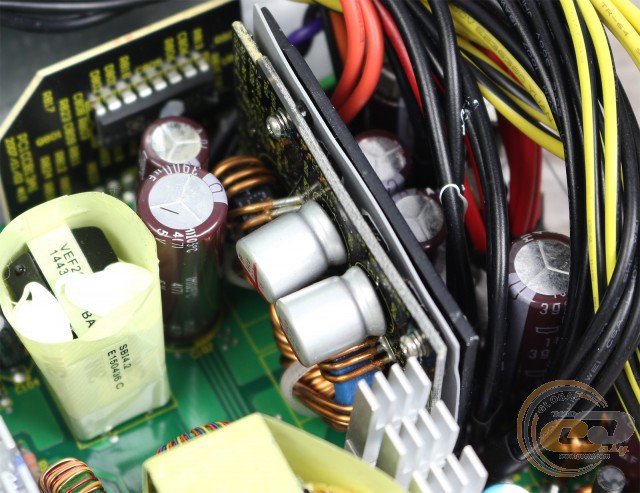

Вузол з DC-DC-перетворювачами напруг +3,3В і +5В має вже більш традиційний вигляд. Він виконаний у вигляді окремої друкованої плати, з одного боку якої розташована їхня силова частина, а з іншого − компоненти LC-фільтрів. Відзначимо, що в Seasonic SSR-750RM реалізована роздільна стабілізація живлення вихідних напруг.

Seasonic G-750 (Seasonic SSR-750RM)

Seasonic G-750 (Seasonic SSR-750RM)

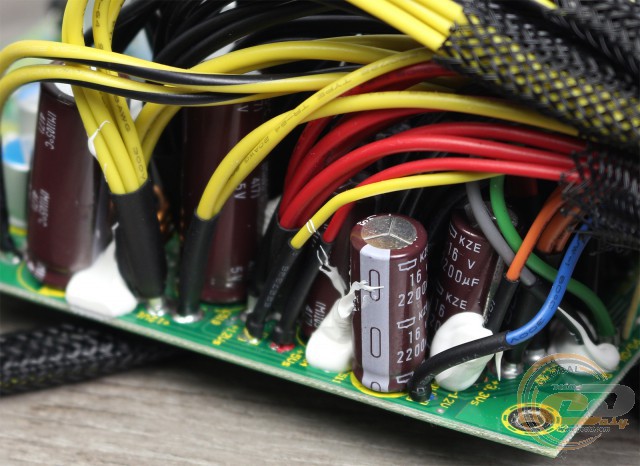

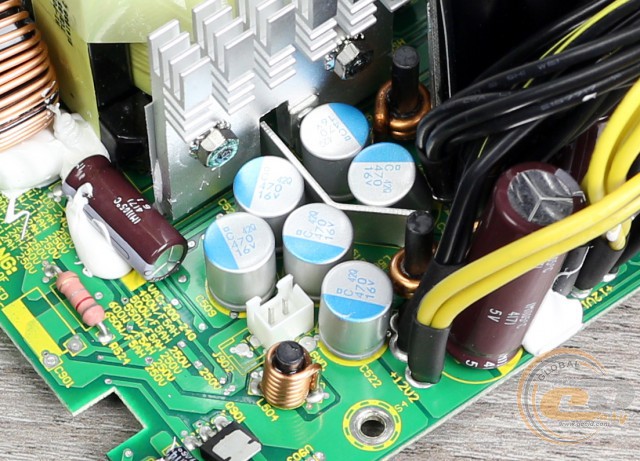

Їхня фільтрація здійснюється за допомогою як твердотільних конденсаторів (470 мкФ х 16 В, 330 мкФ х 16 В), так і елементів з рідким електролітом (2200 мкФ х 16 В). У якості виробників значаться винятково японські компанії (Nippon Chemi-Con, Rubycon і FCCAPS), так що в цьому випадку до якості та надійності конденсаторів також немає ніяких питань. Та й 5-річний гарантійний термін на блок живлення побічно натякає, що власнику Seasonic G-750 не варто турбуватися про передчасний вихід з ладу якого-небудь компонента або вузла.

Seasonic G-750 (Seasonic SSR-750RM)

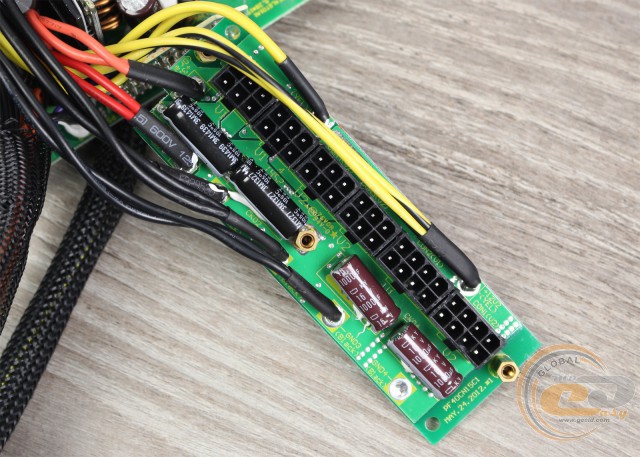

Кілька додаткових згладжувальних елементів (1000 мкФ х 16 В) розташовані безпосередньо біля модульних роз’ємів. Інші виробники, як правило, «забувають» їх розпаювати.

Seasonic G-750 (Seasonic SSR-750RM)

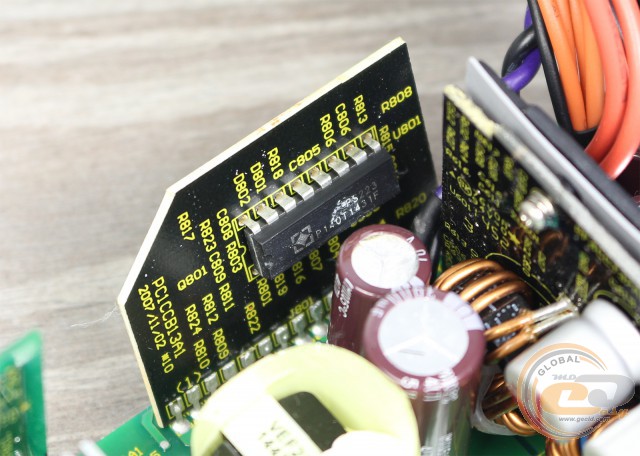

Згідно з технічною специфікацією, модель Seasonic G-750 має весь ряд захистів (OVP, UVP, OPP, SCP, OCP і OTP), включаючи захист від перевантаження та перегрівання. Тобто в цьому плані герой огляду нічим не відрізняється від пристроїв із топових серій Seasonic X і Seasonic Platinum. Сам же вузол оснований на мікросхемі SITI PS223 і реалізований на окремій друкованій платі.

Seasonic G-750 (Seasonic SSR-750RM)

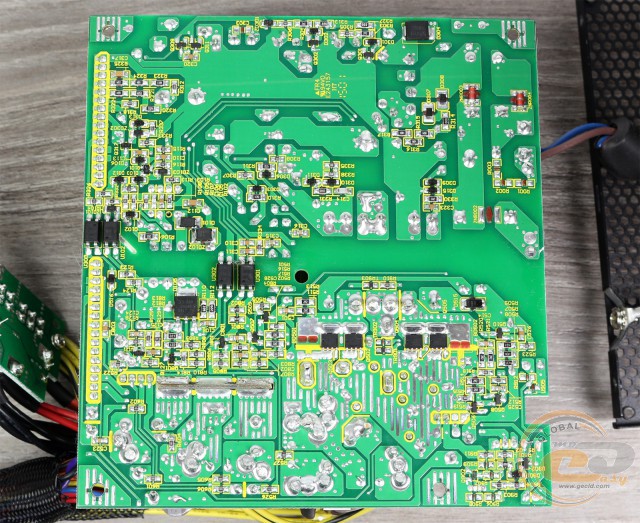

Якість пайки та монтажу компонентів, як завжди, бездоганна. У цьому плані продукцію компанії Sea Sonic Electronics можна вважати еталонною.
