Огляд блока живлення Seasonic FOCUS SPX-750: маленький флагман

29-01-2022

У 2018 році інтернет-спільнота познайомилася з лінійкою крихітних, але водночас потужних SFX-блочків Seasonic SGX. Йдеться про «золоті» моделі потужністю 450, 500 і 650 Вт з 10-річною гарантією. Щоправда, розміри їх були трохи більшими за рішення від звичного формату SFX – 125х125х63,5 мм (прийнято позначати як SFX-L), що пояснюється застосуванням 120-мм вентиляторів.

Проте, навіть невелике збільшення габаритів вже позначається на сумісності з мінікорпусами та іншими внутрішніми компонентами компактних систем. Тому не дивно, що в 2021 світ побачила оновлена ​​лінійка Seasonic SGX (2021). Її представники отримали вже звичні для SFX-пристроїв розміри 100х125х63,5 мм. При цьому зросла їхня потужність - тепер це 550, 650 і 750 Вт. І, що також приємно, на додачу з'явилася ще більш енергоефективна лінійка Seasonic SPX (2021) з «платиновим» сертифікатом та двома варіантами на вибір: 650- та 750-ватним.

Seasonic FOCUS SPX-750

У нас на тестуванні якраз останній – топовий Seasonic FOCUS SPX-750 потужністю 750 Вт, справжнісінький «маленький флагман». Давайте дізнаємося, чим ще зможе похвалитися настільки компактний пристрій.

Специфікація

Модель

Seasonic FOCUS SPX-750

(Y7751PXSFS)

Тип

ATX12V/SFX12V

Номінальна потужність, Вт

750

Потужність каналом 12В, Вт

744

Потужність ліній +3,3В та +5В, Вт

130

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 – 10

ККД, %

≤94

Сертифіковано 80 PLUS

Platinum

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

96

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

92 х 92 х 15

Тип підшипника вентилятора

FDB

Час напрацювання на відмову вертушки (MTBF), годин

50 000

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

100х125х63,5

Гарантія, років

10

Час напрацювання на відмову БП (MTBF), годин

100 000

Сайт виробника

Seasonic

Сторінка лінійки

Seasonic FOCUS SPX

Упаковка та комплект постачання

Seasonic FOCUS SPX-750 Seasonic FOCUS SPX-750

Поки коробка у фірмових кольорах дісталася нам, її вже встигли трохи прим'яти. Але це не заважає їй повідомити основні переваги (яких тут чимало) та технічні характеристики пристрою. Знання англійської категорично вітається. З головного ж виділили сертифікат 80 PLUS Platinum і 10 років гарантії - адже це вже говорить багато про що.

Seasonic FOCUS SPX-750

Добре, що під час епопеї з доставкою саме джерело та його комплектуючі не постраждали. Хоча пом'якшувальні вставки з усіх боків, як це було у разі з ATX-моделями лінійки Focus, тут не виявилося.

Seasonic FOCUS SPX-750

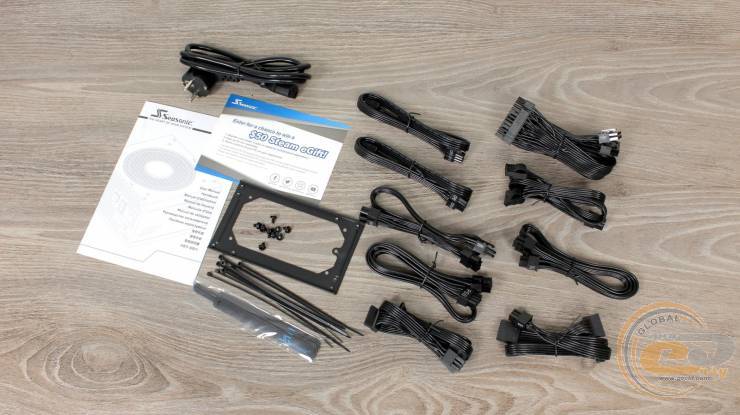

У комплекті маємо багато корисного:

  • чохли для зберігання джерела та дротів;
  • кабелі, що відстібаються;
  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір багаторазових та одноразових стяжок;
  • паперову документацію;
  • рамку для встановлення пристрою в ATX-корпусі.

Зовнішній вигляд

Seasonic FOCUS SPX-750

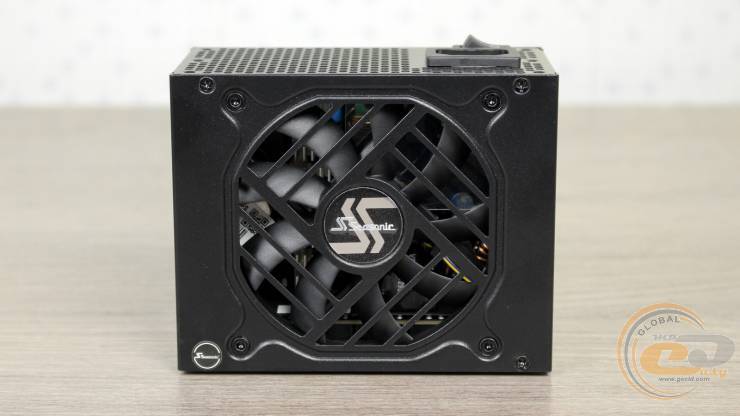

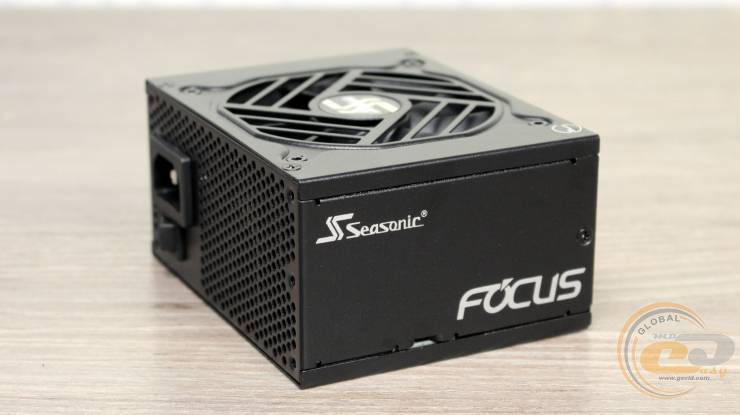

Порівняно з повнорозмірними Seasonic FOCUS змін чимало. Місце решітки типу гриль зайняли діагональні вирізи в самій металевій панелі. Вентилятор має діаметр 92 мм – максимально допустимий для даного форм-фактора. Сам корпус також помітно «схуд» – все ж таки SFX-пристрої (100х125х63,5 мм) за обсягом вдвічі менше від найскромніших ATX-рішень (140х150х86 мм). Якусь впізнаваність забезпечує характерний для Seasonic FOCUS логотип.

Seasonic FOCUS SPX-750

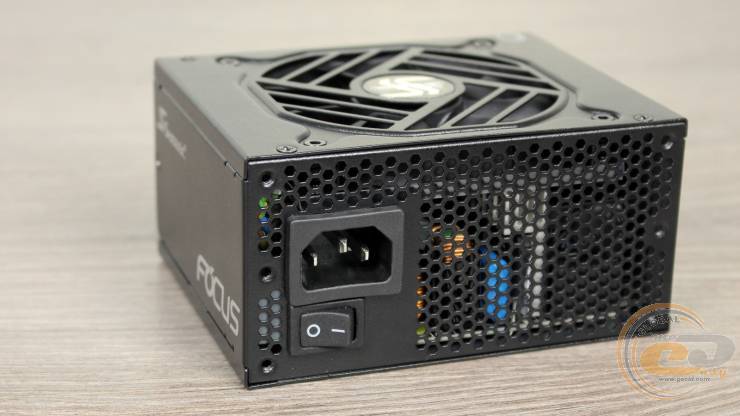

Тильна панель – звичніше нікуди: перфорація у вигляді сотень тут «дружить» з вхідним роз'ємом і вимикачем. А ось кнопки ввімкнення гібридного режиму роботи вентилятора (яка є в ATX-версіях) тут немає, хоча такий режим є.

Seasonic FOCUS SPX-750

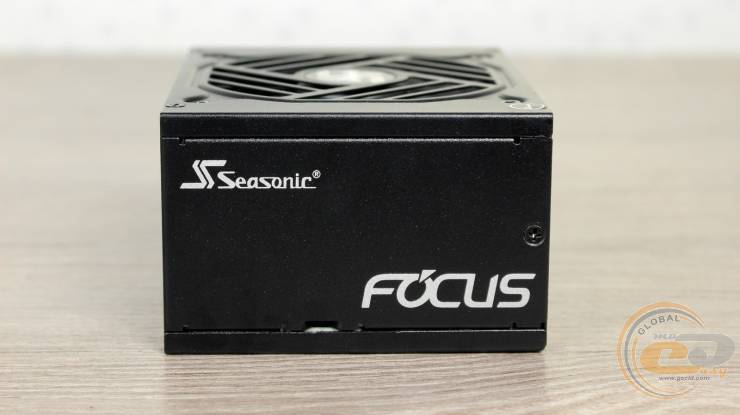

Бічні панелі не дадуть забути, до якої лінійки належить цей БЖ.

Seasonic FOCUS SPX-750

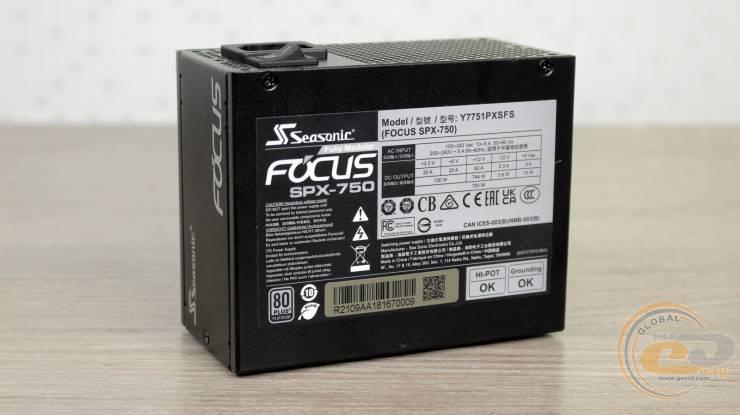

Допоможе у цьому й головна наклейка. Вона повідомляє, що вихідні показники близькі до 750-ватного «платинового» ATX-джерела Seasonic Focus PX-750. Так, одна 12-вольтна лінія має потужність 99,2% від номіналу - відмінний показник з огляду на її затребуваність. А ось на молодші канали +3,3В та +5В виділено навіть більше – 130 замість 100 Вт. Хоча окремо маємо ті ж 20 А на кожен.

Seasonic FOCUS SPX-750

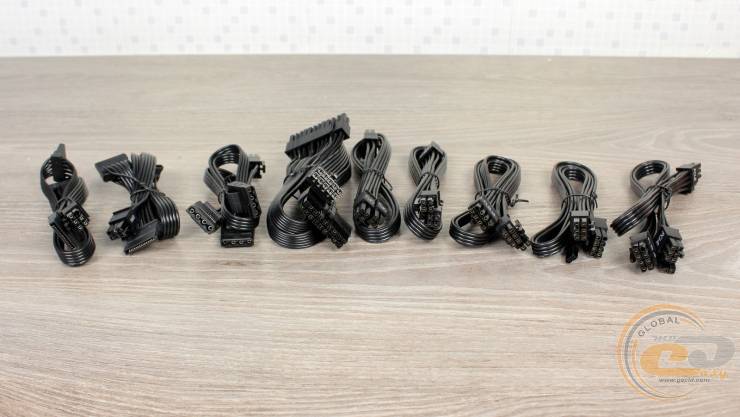

Усі кабелі у Seasonic FOCUS SPX-750 виконані у вигляді повністю модульних, зручних та гнучких шлейфів різного діаметру. Більш навантажені дроти набрані із запасом і мають калібр 16 AWG, решта ж – звичний 18 AWG.

Основні конектори живлення (20+4-контактний ATX та пара 4+4-контактних ATX12V) забезпечують підтримку будь-яких платформ. Для живлення графічної підсистеми передбачено чотири 6+2-контактні PCIe на трьох дротах. Периферійні конектори також на трьох дротах дозволять приєднати до шести пристроїв SATA та трьох PATA. Для компактного ПК такої кількості рознімань буде більш ніж достатньо.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'ємів (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

36

18+16 AWG

4+4-контактний ATX12V

2

40

16 AWG

два 6+2-контактні PCIe

1

40-50

18+16 AWG

6+2-контактний PCIe

2

50

18+16 AWG

три SATA

2

30-50-60

18 AWG

три PATA (Molex)

1

35-45-65

18 AWG

Seasonic FOCUS SPX-750

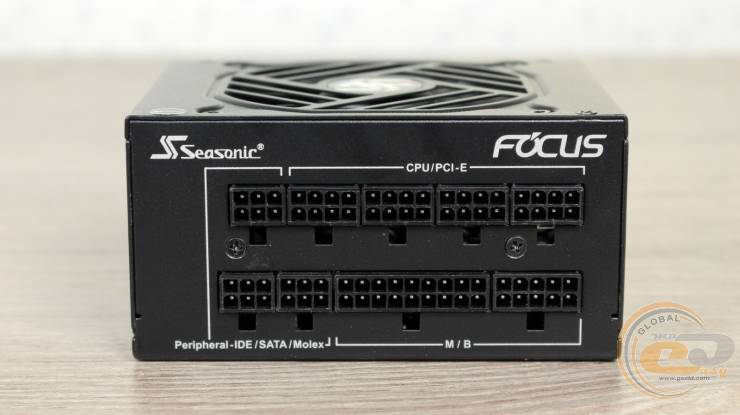

Підписи біля роз'ємів допоможуть впоратися із підключенням навіть новачкові. Тим більше, що форма отворів не дозволить помилитися.

Внутрішня будова

Так, зовні все красиво, а що на нас чекає всередині?

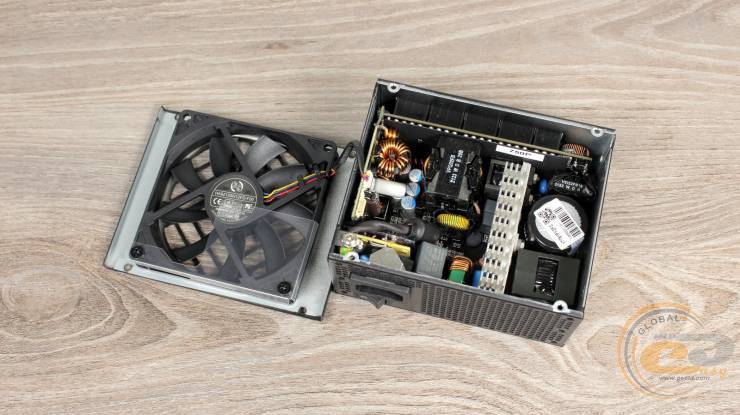

Seasonic FOCUS SPX-750

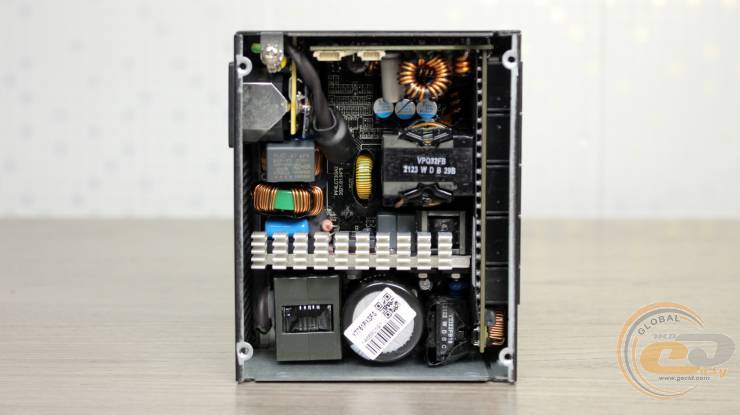

Радіатор тут один, і його ділять між собою діодна збірка, силові елементи вузла APFC та транзистори у первинному ланцюзі. Тому не дивно, що гребінець має чималі розміри. Тим більше, що при невисокому навантаженні блок і зовсім охолоджується пасивно. Тому при ввімкненні чути клацання реле - сигналізація про те, що пристрій вже працює.

Нагадаємо, що, по можливості, блок живлення найкраще встановлювати вентилятором догори. У такому разі нагріте повітря виводитиметься через перфорацію навіть без участі пропелера, а система охолодження зможе працювати в пасивному режимі при великих навантаженнях.

Seasonic FOCUS SPX-750

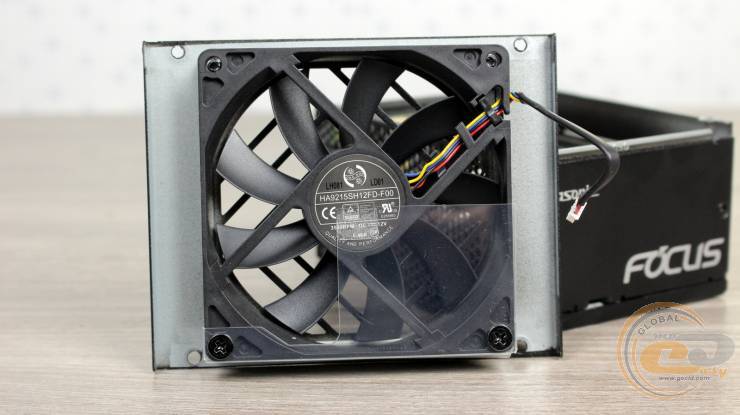

Вентилятор HONG HUA HA9215SH12FD-F00 діаметром 92 мм ми вже зустрічали раніше в іншому потужному SFX-джерелі. Правда, тут він споживає трохи більше - до 5,52 Вт (12 В при 0,46 А), підключаючись через знімний чотириконтактний конектор. Вентилятор здатний розігнатися аж до 3500 об/хв, а надію на довгу експлуатацію вселяє застосування всередині гідродинамічного підшипника (FDB).

Seasonic FOCUS SPX-750

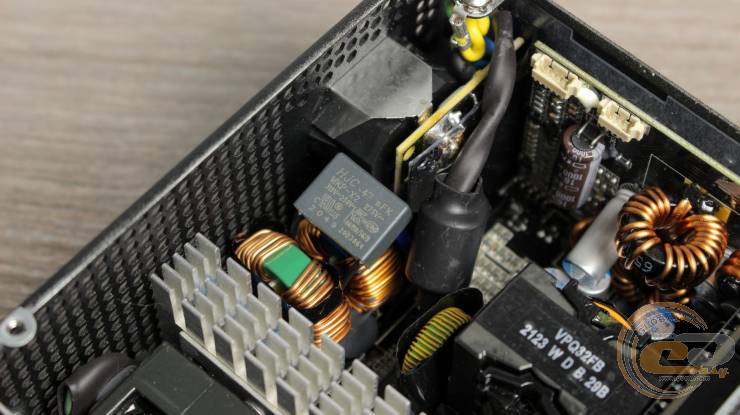

Тепер розглянемо схемотехніку настільки докладно, трохи дозволять компактні розміри пристрою. Вхідний EMI-фільтр Seasonic FOCUS SPX-750 радує наявністю набору X- та Y-конденсаторів, пари дроселів, варистора і навіть термістора. Про якість напруги тут явно подбали, як і про захист від стрибків напруги та високих пускових струмів.

Seasonic FOCUS SPX-750

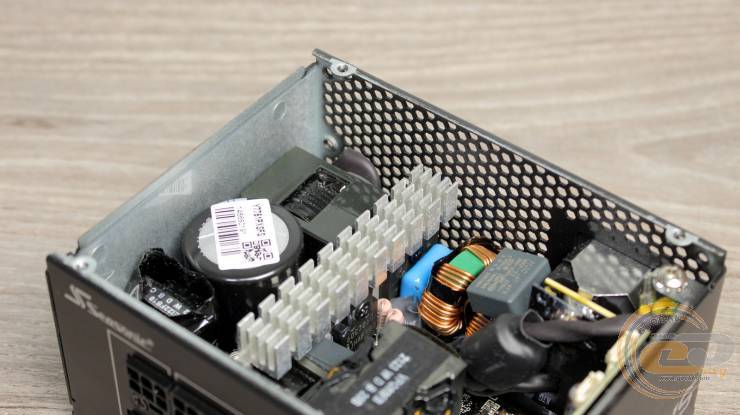

Далі на радіаторі знайшлося місце для діодної збірки та великого дроселя APFC у корпусі, який співпрацює з набором силових елементів.

Вхідний конденсатор Rubycon японського виробництва, що стоїть поруч, належить до високотемпературної серії (до 105°C). Місткість в 440 мкФ є хорошою для 750-ватника, а ось запасу за напругою немає (220V).

Seasonic FOCUS SPX-750

В основі Seasonic FOCUS SPX-750 лежить ефективна резонансна напівмостова схема (half bridge). Її ключами виступають два польові транзистори на тому самому загальному радіаторі.

Seasonic FOCUS SPX-750

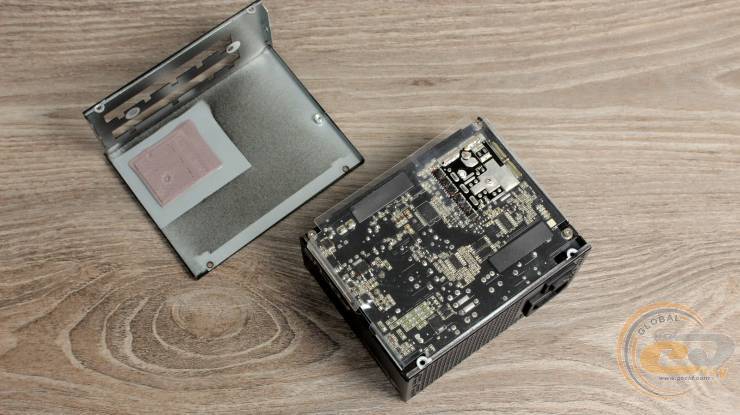

Силові елементи синхронного випрямляча, що забезпечують напругу +12В, розпаяні на звороті плати. А ось їх охолоджувачем виступає сам корпус джерела, з яким вони контактують через термопрокладку. Решта ж частини плати дбайливо ізольована від корпуса прозорою пластиною.
