Огляд блока живлення Hiper Type-R MK II 680

Компанія High Performance Group була заснована у Великобританії в 2001 році. Згідно відомостям про компанію, на даний момент кількість її співробітників складає 250 чоловік, які працюють у Європі, Америці та Азії.

В асортимент продукції компанії Hiper входять в основному джерела живлення, а також корпуси Hi-End класу, вентилятори, медіацентри і клавіатури. В Україні Hiper цілеспрямовано не поширюється, але іноді і у нашу державу попадають деякі партії «екзотичних» товарів. Сьогодні ж у нас з'явилася можливість оцінити блок живлення Hiper Type-R MK II 680 потужністю 680 Вт.

На даний момент в асортименті джерел живлення компанії нараховує цілих п'ять серій. Ми ж протестуємо модель Hiper Type-R MK II 680 з геймерскої оригінальної лінійки, що відрізняється наявністю додаткових USB роз’ємів на задній панелі. У лінійці умовно можна нарахувати п'ять моделей, але якщо не брати до уваги кольорове виконання, то вийде, що варіантів щодо потужності маємо тільки три - 680 Вт, 770 Вт і 880 Вт. Тому, виходить, ми тестуємо далеко не саме «потужне» рішення в серії.

Hiper Type-R MK II 680

Специфікація блока живлення Hiper Type-R MK II 680:

Виробник

High Performance Group

Модель

HPU-5K680

Тип

ATX12V v2.2 & EPS12V 2.91

Номінальна потужність, Вт

680

Пікова потужність, Вт

890

Потужність по каналу 12В, Вт

<624

Ліній +12V

4, «віртуальні»

Виходи

+3.3V - 30A,
+5V - 28A,
+12V1 - 18A,
+12V2 - 18A,
+12V3 - 18A,
+12V4 - 18A,
-12V - 0.8A,
 +5VSB - 3A

PCI-E роз’єми

2

SLI Ready

так

CrossFire Certified

Немає

Модульний

немає

ККД

>85%

Сертифікований 80 Plus

немає

Коефіцієнт потужності (PF)

Н/д

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

47-63

Вхідний струм, А

10-5

Розмір вентилятора, мм

140 х 140 х 25

Підшипник

ковзання

Рівень шуму, дБ

до 28

Регулятор швидкості обертання

є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, CB

Відповідність RoHS (низький вміст у припою свинцю та кадмію)

немає

Розміри (ШхДхВ), мм

180х150х86

Товщина шасі, мм

1

Вага, кг

2,4

Комплектація

  • Мережний шнур живлення;
  • Модульн мережна євровилка;
  • Модульна 3-контактна вилка;
  • Набір модульних кабелів з периферійними роз’ємами;
  • Перехідник живлення з 8-контактного PCIE на 6-контактний PCIE;
  • Інструкція;
  • Чотири гвинти;
  •  Наклейки.

Гарантія

5 років

Сайт виробника

http://www.hipergroup.com/

Hiper Type-R MK II 680

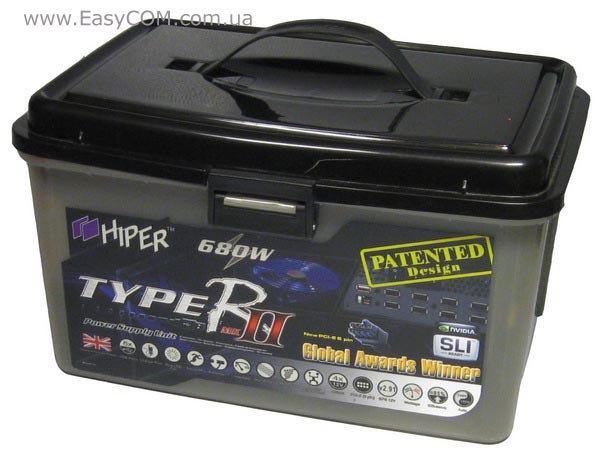

Рідкий випадок, коли користувача нарівні із самим блоком живлення може зацікавити його упаковка. Дійсно, пластиковий кошик не просто оригінальний сам по собі, але здатен знайти практичне застосування. У ньому дуже зручно переносити всякого роду інструментарій, для цього зверху він обладнаний ручкою, що витягається. Оформлення упаковки також виконано досить якісно та стильно. На наклейці знаходиться прапор Великобританії і ярличками перелічені основні переваги. Також відзначено, що роз’єм USB на задній панелі є запатентованим нововведенням.

Hiper Type-R MK II 680

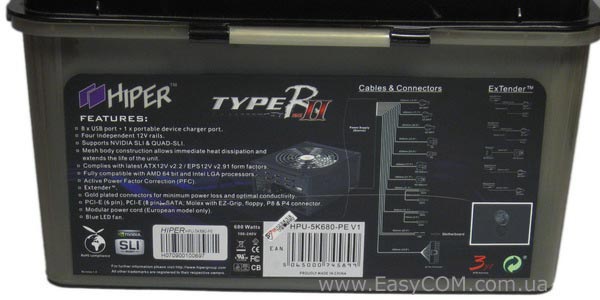

На звороті упаковки блока живлення Hiper Type-R MK II 680 часто зазначена інформація, що може зацікавити користувачів - кількість роз’ємів і довжина кабелів живлення.

Hiper Type-R MK II 680

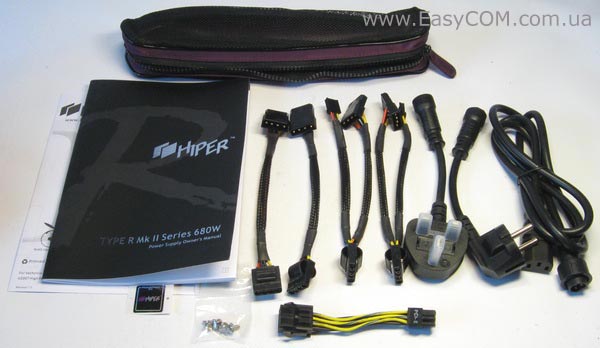

У комплекті з блоком живлення Hiper Type-R MK II 680 можна знайти:

  • Мережний шнур живлення;
  • Модульна мережна євро-вилка;
  • Модульна 3-контактна вилка;
  • Набір модульних кабелів з периферійними роз’ємами;
  • Перехідник живлення з 8-контактного PCIe на 6-контактний PCIe;
  • Інструкція;
  • Чотири гвинти;
  • Наклейки.

Hiper Type-R MK II 680

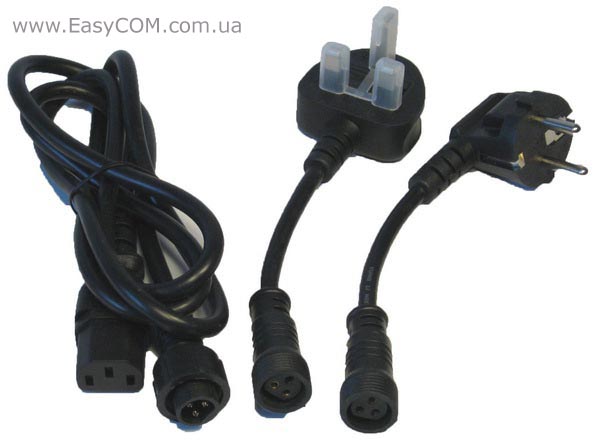

Більш, ніж незвично, і не зовсім виправдано, виконаний модульним мережний шнур живлення. Але в принципі, можна вважати, що це більше ініціатива виробника - зменшити кількість компонентів не втративши універсальності. Таким чином, блоки живлення Hiper представляються начебто мобільними рішеннями, які відмінно підійдуть як обладнання на виставки та в різних оверклокерських заходах. З'єднуються роз’єми досить просто і туго, що говорить також про гарний контакт.

Hiper Type-R MK II 680

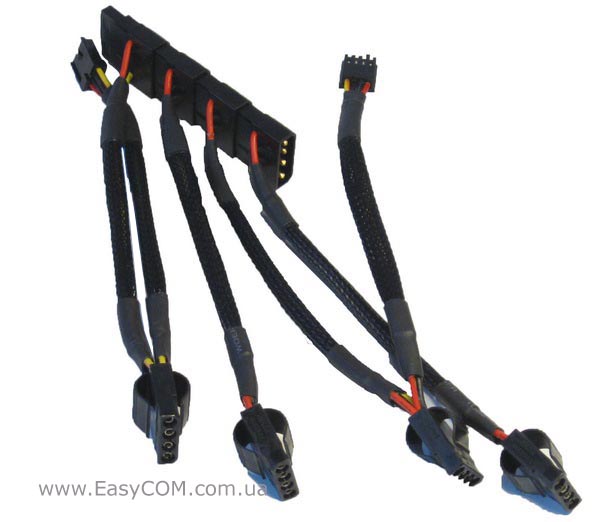

Іншим оригінальним нововведенням продукту Hiper стало модульне підключення «коси» з периферійними роз’ємами живлення. Від самого блока живлення Hiper Type-R MK II 680 відходить всього три кабелі з одним периферійним роз’ємом на кожному. Причому кабелі відрізняються різною довжиною. Додаючи роз’єми модульним способом можна уникнути зайвого накопичення кабелів. Накопичувачі і приводи дисків мають невеликий струм споживання, тому декілька перехідних контактів для них великої ролі грати не буде. А ось якщо живити з їх допомогою потужну відеокарту, то з погляду надійності подібне виконання виглядає не дуже вдало.

Hiper Type-R MK II 680

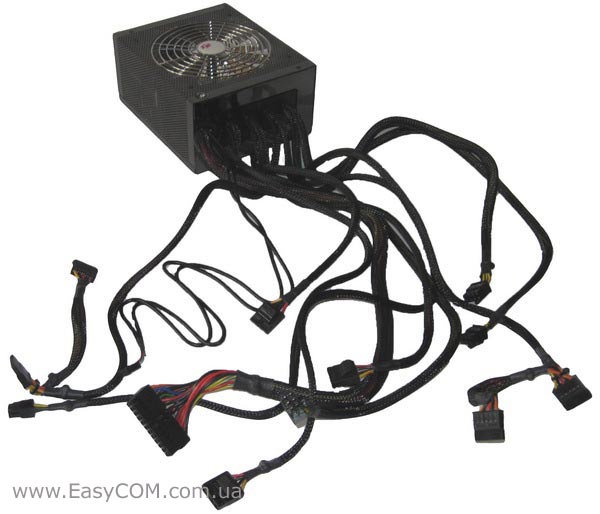

Всі інші кабелі підключені до блока живлення Hiper Type-R MK II 680 не через модульні роз’єми, а, як зазвичай, припаяні. Довжина кабелів живлення радує, а ось їх кількісний склад не дуже. На блоці живлення є 6-контактний і 8-контактний роз’єм PCI-E. Тобто фактично джерело живлення потужністю 680 Вт передбачається використовувати для комп'ютерної системи з однією потужною відеокартою або двома рішеннями середнього класу. До того ж, саме для самої продуктивної на сьогоднішній день двочіпової відеокарти ZOTAC GeForce GTX 295 рекомендується використовувати джерело живлення потужністю від 680 Вт. Ось тільки виміри її енергоспоживання показали, що ці вимоги були сильно завищені.

З позитивних якостей можна помітити, що абсолютно всі кабелі живлення знаходяться у нейлоновій оплітці, що скріплює їх і деяким чином захищає.

Роз’єми і довжина проводів блока живлення Hiper Type-R MK II 680:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення

55

4-контактний роз’єм живлення

60

8-контактний роз’єм живлення

60

6-контактний роз’єм PCI-E

55

8-контактний роз’єм PCI-E

45

Два роз’єми для пристроїв SATA

50-65

Два роз’єми для пристроїв SATA

50-65

Один периферійний роз’єм

35

Один периферійний роз’єм

45

Один периферійний роз’єм

65

Мережний шнур

130

Hiper Type-R MK II 680

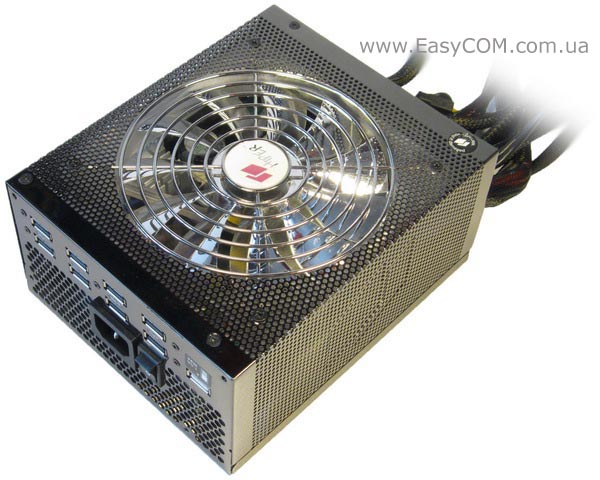

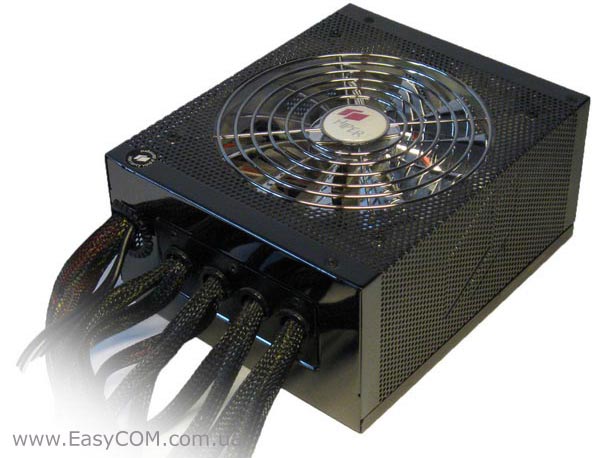

По-перше, через перфорований корпус, блок живлення Hiper Type-R MK II 680 виглядає досить незвичайно і привабливо. Для більшого ефекту джерело живлення було оснащено 140 мм вентилятором з підсвічуванням (фото в робочому стані можна побачити в огляді нижче). Вентилятор прикритий повноцінною металевою сіткою типу «гриль», на якій посередині приклеєний логотип компанії.

У такому типі корпусу, повітряний потік не має чіткого напрямку. Тому нагріте повітря не буде, як це прийнято, виводитися з корпусу через задню панель, а просто розсіється в численні отвори і залишиться при цьому в корпусі. Ефективно боротися з непотрібним нагрітим повітрям у корпусі можна, поставивши на верхню панель вентилятор, ось тільки така можливість є далеко не завжди.

Проводи з блока живлення Hiper Type-R MK II 680 виведені не всі разом з одного прорізу, як це зазвичай буває, а з різних отворів. Причому краї корпусу завбачливо закриті пластиковими кільцями, що оберігає ізоляцію від пошкодження.

Hiper Type-R MK II 680

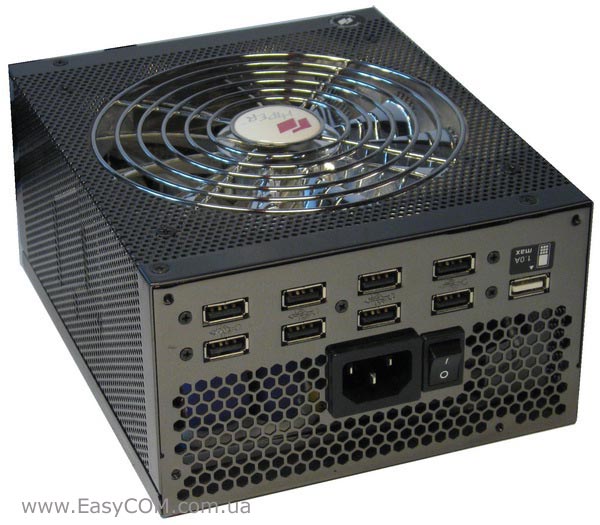

На задню панель блока живлення Hiper Type-R MK II 680 винесені дев'ять роз’ємів USB, з яких один здатний витримати навантаження від зарядки мобільного телефону. Його максимальна навантажувальна здатність становить 1 А. Так що можна бути впевненим, власник Hiper Type-R MK II 680 однозначно вирішить для себе проблему нестачі роз’ємів USB. Також на задній панелі знаходиться кнопка подачі сіткової напруги.

Hiper Type-R MK II 680

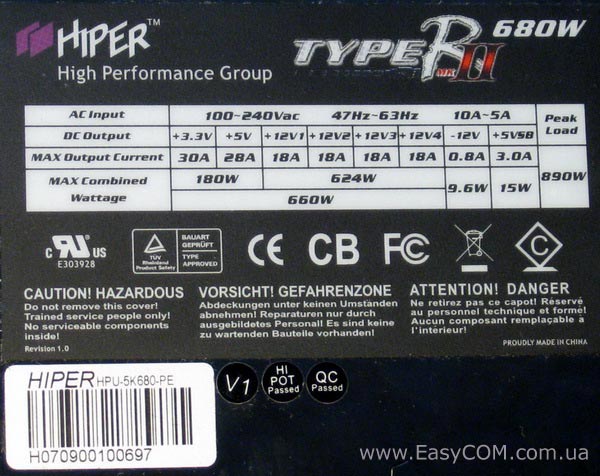

Згідно позначці на етикетці, 680 Вт блок живлення Hiper Type-R MK II 680 має чотири «віртуальні» лінії живлення +12В по 18А кожна з загальною навантажувальною потужністю до 624 Вт. Максимальна потужність ліній 3,3В и 5В становить надлишкові 180 Вт. Взагалі, можна констатувати досить вдалий розподіл навантажень по лініях, а також помітити, що пікова потужність джерела живлення може досягати 890 Вт. Крім того, на етикетці Hiper Type-R MK II 680 підкреслена сертифікація організаціями CUL, TUV, CB.

Hiper Type-R MK II 680

Розбирається блок живлення Hiper Type-R MK II 680, як зазвичай, просто. Для цього потрібно лише викрутити чотири гвинти. Всередині блока живлення елементи розташовані досить щільно, тому розглянути їх маркування і номінали дуже складно.

Hiper Type-R MK II 680

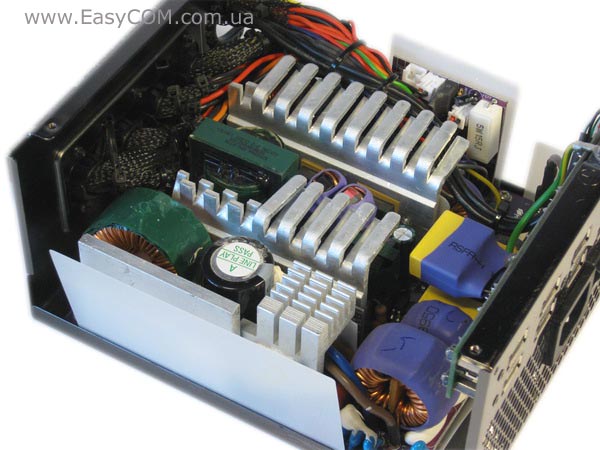

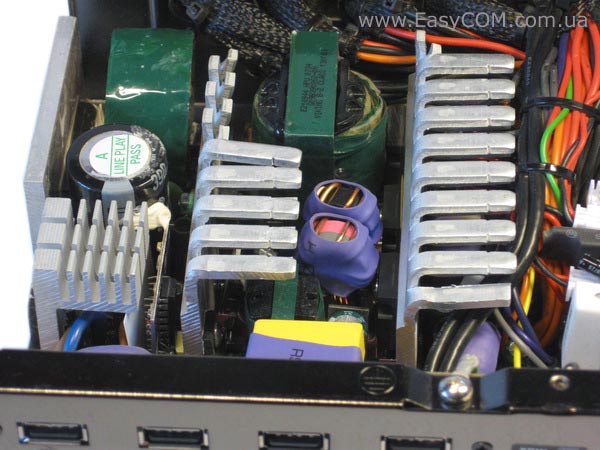

Плюсом блока живлення Hiper Type-R MK II 680 є наявність досить масивної системи охолодження, що налічує три алюмінієвих радіатори з довгими «пелюстками» у верхній частині.

Основна схема блока живлення розпаяна на двосторонньому PCB, скоріше за все звичайним припоєм, оскільки не згадується відповідність стандартам RoHS.

Hiper Type-R MK II 680

Серед дещо незвичних моментів можна віднести наявність термоусадочної діелектричної стрічки на всіх дроселях.

Hiper Type-R MK II 680

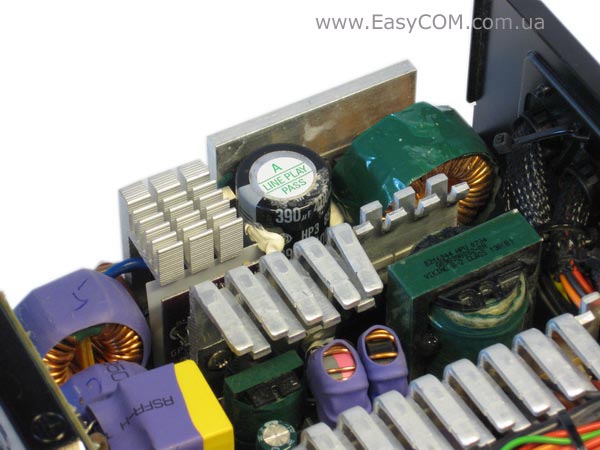

Дроселі та трансформатор блока живлення мають досить великі розміри і цілком відповідають потужності Hiper Type-R MK II 680. У ланцюзі випрямляча, можна помітити великий конденсатор 390 мкФ 400 В.

Hiper Type-R MK II 680

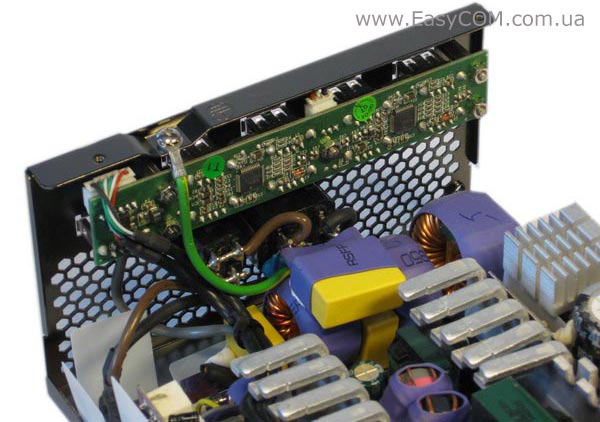

Біля задньої панелі блока живлення змонтована плата USB-hub.

Hiper Type-R MK II 680

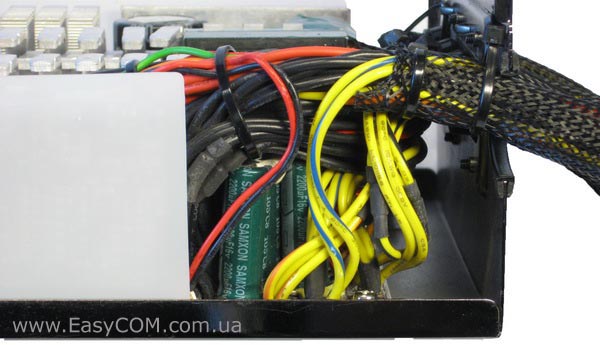

В Hiper Type-R MK II 680 використовуються високоякісні конденсатори виробництва SAMXON з межею робочої температури - 105°С.

Hiper Type-R MK II 680

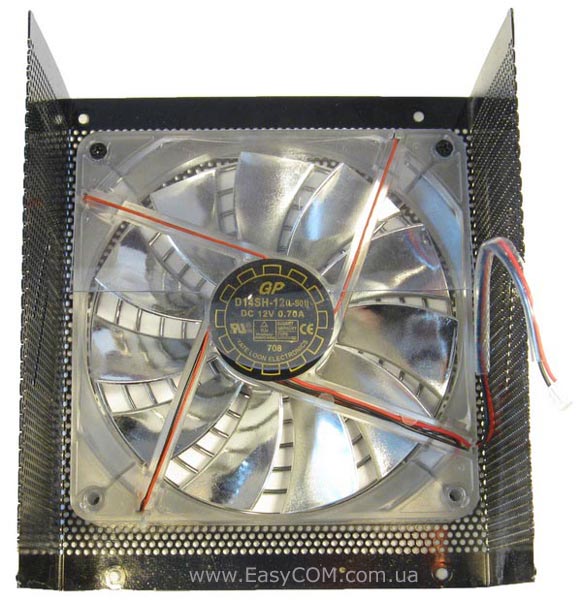

Для охолодження радіаторів у блоці живлення застосовується великий 140 мм вентилятор Yate Loon GP D14 SH-12, корпус якого виконаний з прозорого пластику. Модель налічує одинадцять лопатів і заснована на підшипнику ковзання. Максимальна швидкість обертання вентилятора Yate Loon GP D14 SH-12 становить 2800 об/хв на якій повітряний потік може досягати 48,5 CFM, а рівень шуму - 28 дБ. Але завдяки автоматичній системі керування швидкістю обертання, при роботі блок живлення Hiper Type-R MK II 680 поводиться дуже тихо. Лише при дуже великому навантаженні з'являється злегка помітний фон.

Можна помітити, що вентилятор на блоці живлення Hiper Type-R MK II 680 майже на половину прикритий пластиковою заслоною. Доцільність подібного кроку у випадку використання перфорованого корпусу викликає сумнів. Звичайно заслон використовується для того, щоб спрямувати повітряний потік у дальню від задньої панелі частину, бо повітря безумовно повинно «пройти» через задню частину. Але для Hiper Type-R MK II 680 ця умова необов'язкова, тому що повітряний потік зможе вийти через будь-яку зручну йому панель.

Hiper Type-R MK II 680

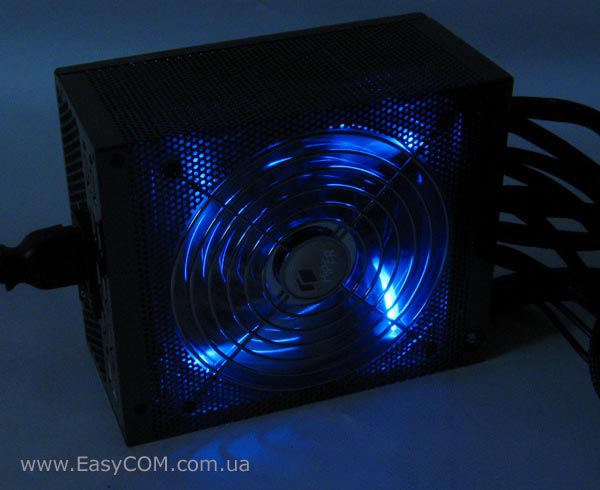

Зате завдяки особливому виконанню корпусу та вентилятору з синім підсвічуванням зовнішній вигляд знаходить незвичну ефектність.
