Огляд і тестування блока живлення GIGABYTE PW400: бюджетний «80 з плюсом»

Далеко не всі користувачі можуть дозволити собі створити ПК на базі Intel Core i7 / AMD Ryzen 7 і топової відеокарти. Більшість все ж придивляється до дешевших AMD Ryzen 3 / AMD Ryzen 5 / Intel Core i5 і карток рівня GTX 1060. А то й узагалі до чотирипотокового Intel Pentium і молодших представників мікроархітектури NVIDIA Pascal або AMD Polaris.

GIGABYTE PW400

Поточний огляд буде корисний саме заощадливим користувачам, які шукають якісне джерело для відносно невимогливої системи з дискретною відеокартою. Блок живлення GIGABYTE PW400 з потужністю 400 Вт по ідеї повинен без проблем впоратися з таким завданням, але чи так це на практиці? Скоро дізнаємося, а заодно за доброю традицією поділимося з вами інформацією про те, які компоненти вдалося виявити всередині новинки.

Специфікація

Модель

GIGABYTE PW400
(GP-PW400)

Тип

ATX12V v2.31

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

360

Потужність ліній +3,3В і +5В, Вт

103

Кількість ліній +12В

1

Виходи, А

+3,3В

21

+5В

15

+12В

30

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

8

ККД, %

<84

Сертифікований 80 PLUS

Є

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

1 (6+2-контактний)

Модульний

Немає

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Hydraulic

Види захистів

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

140 х 150 х 86

Сайт виробника

GIGABYTE

Сторінка продукту

Все цены на Gigabyte%2BGP-PW400

Упаковка і комплект постачання

Коробку можна було б зробити й простішою, однак вона вийшла дуже інформативною. Тут навіть є графіки ККД та рівня шуму вентилятора в залежності від навантаження, не кажучи вже про детальну таблицю специфікації та зазначення доступних конекторів.

GIGABYTE PW400

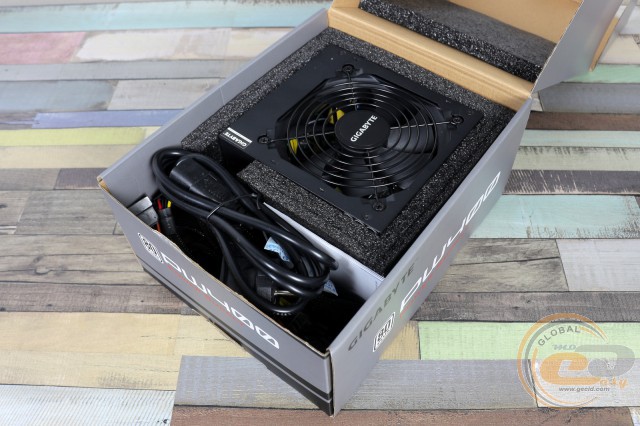

Сам блок живлення дбайливо оточений з усіх боків пружним матеріалом, що захищає пристрій при транспортуванні.

GIGABYTE PW400

У комплекті постачання ми виявили:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ всередині корпуса;
  • керівництво користувача.

Зовнішній вигляд

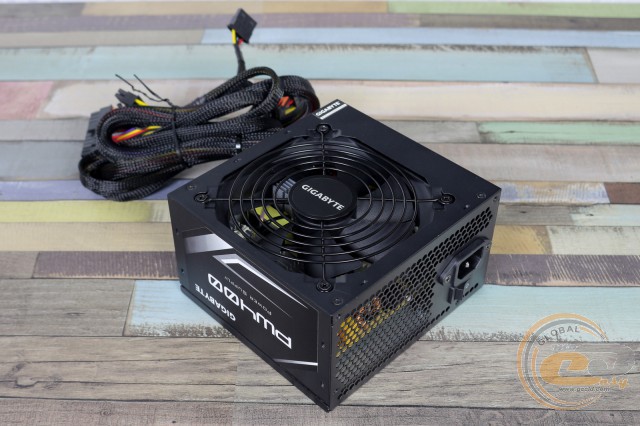

GIGABYTE PW400

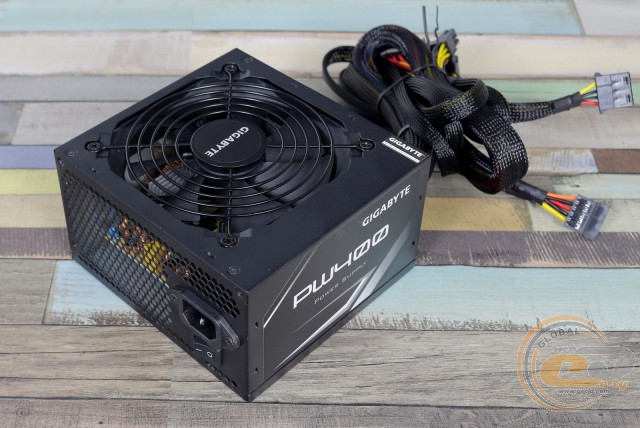

Чорне матове забарвлення – найпопулярніше серед сучасних комп'ютерних блоків живлення. В GIGABYTE PW400 вже традиційний колір поєднується з не менш звичним компонуванням.

GIGABYTE PW400

GIGABYTE PW400

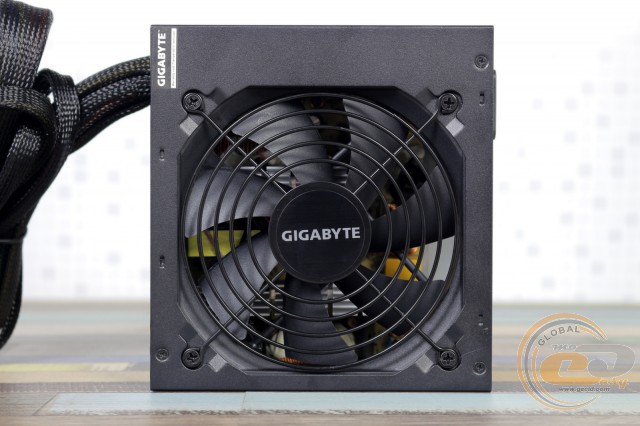

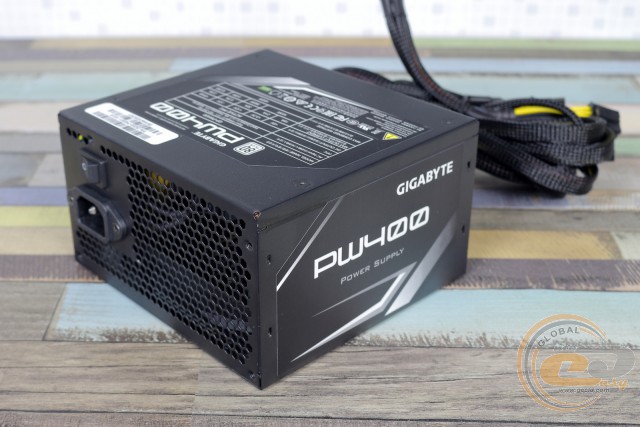

Повітря захоплюється через знімну решітку типу «гриль», а виводиться через стільники на тильній панелі. Остання також містить роз'єм для подачі живлення та вимикач – класика жанру чистої води. Розміри відповідають ATX-рішенням невеликої потужності: 140 х 150 х 86 мм.

GIGABYTE PW400

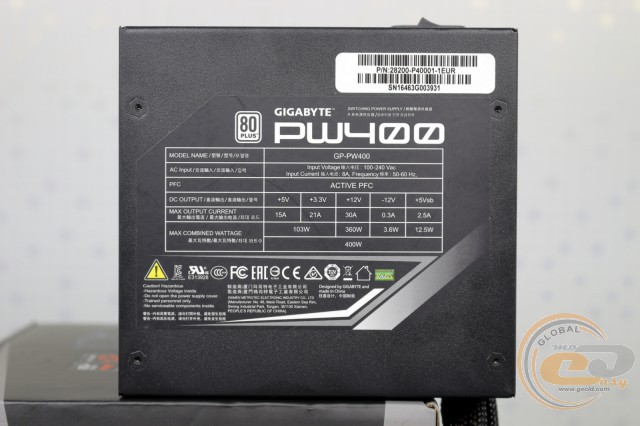

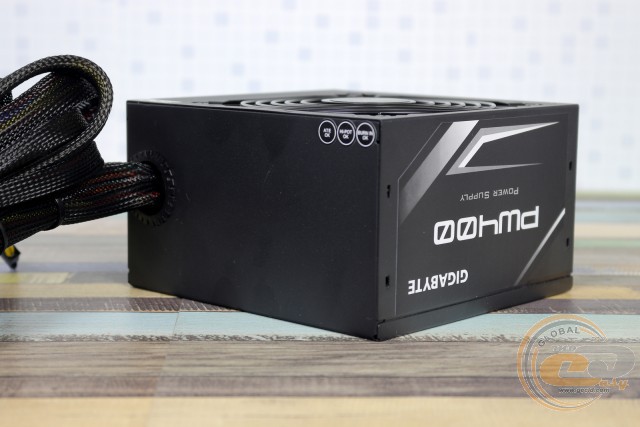

Наліпки із зазначенням моделі тут розміщені навіть на боковинах. Однак найцікавіша з них, із переліком електротехнічних показників, одна, і вона приємно радує зовнішнім виглядом і вмістом.

Оскільки ми маємо справу з пристроєм, сертифікованим відповідно до стандарту 80 PLUS, то крім високого ККД він вирізняється можливістю роботи в широкому діапазоні вхідних напруг – від 100 до 240 В. Лінія +12В тут одна, що також можна зарахувати до скарбнички переваг. Її потужність становить 90% від загального показника БЖ – непоганий результат, як для рішення з груповою стабілізацією напруги.

GIGABYTE PW400

GIGABYTE PW400

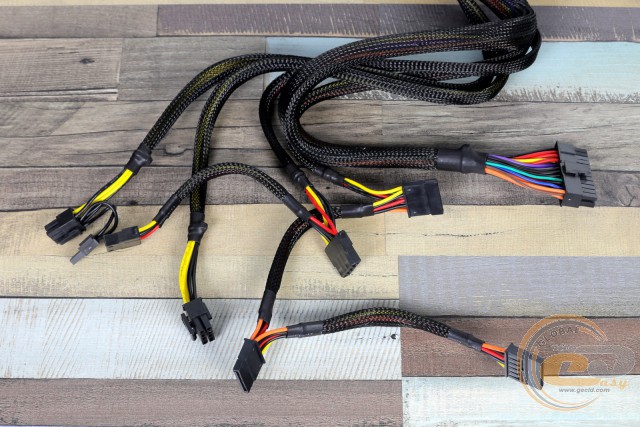

Всі кабелі виведені безпосередньо з корпуса джерела. Тут це звичайні круглі дроти калібру 22 AWG (0,644 мм у діаметрі з площею перетину 0,326 мм2), зате в нейлоновому обплетенні.

Основні конектори живлення в GIGABYTE PW400 представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Є один роз'єм PCIe в 6+2-контактному виконанні – для середньоцінових ігрових відеокарт цього вистачить. Також довжина даних провідників дозволить без особливих труднощів здійснити їх приховане укладання.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний роз'єм живлення ATX

1

50

4+4-контактний роз'єм живлення ATX12V

1

55

один 6+2-контактний роз'єм PCIe

1

65-75

три роз'єми SATA

1

45-60-70

два роз'єми PATA

1

50-60

Інші доступні конектори – це три роз'єми SATA і два PATA. В деяких збірках їх кількість може ледь вистачити, особливо при розміщенні пристроїв на певній відстані між собою, хоча за необхідності перехідники допоможуть виправити ситуацію.

Внутрішня будова

GIGABYTE PW400

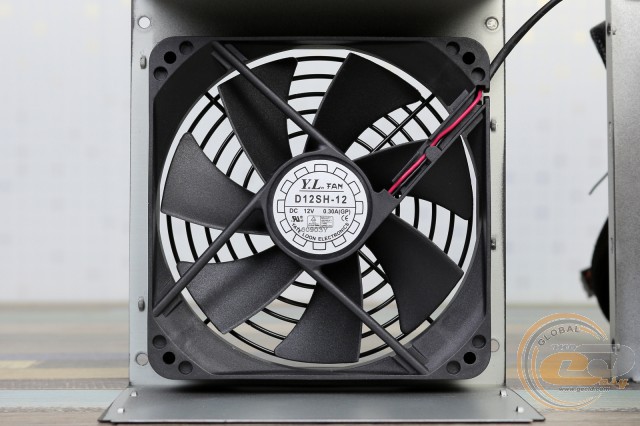

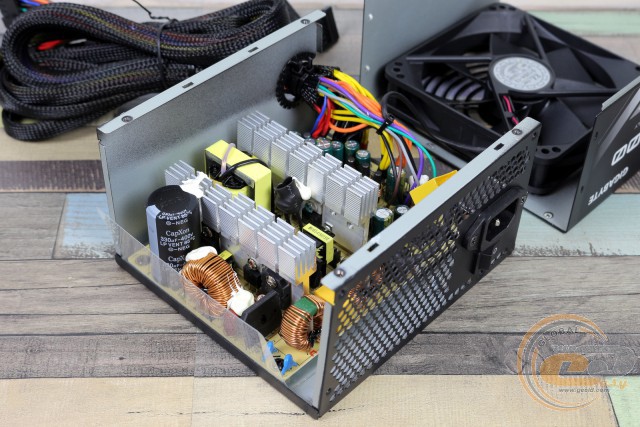

Під нижньою панеллю GIGABYTE PW400 ховається 120-мм 7-лопатевий вентилятор Yate Loon D12SH-12. Максимальна частота його обертання становить 2200 об/хв, при цьому пропелер споживає 3,6 Вт (12 В при 0,3 А). Для його підключення використовується знімний двоконтактний конектор. Пропелер заснований на тихому й доволі надійному гідравлічному підшипнику. Виробник обіцяє, що даний елемент прослужить більше 4 років, тобто в 1,4 рази довше в порівнянні з підшипником ковзання.

GIGABYTE PW400

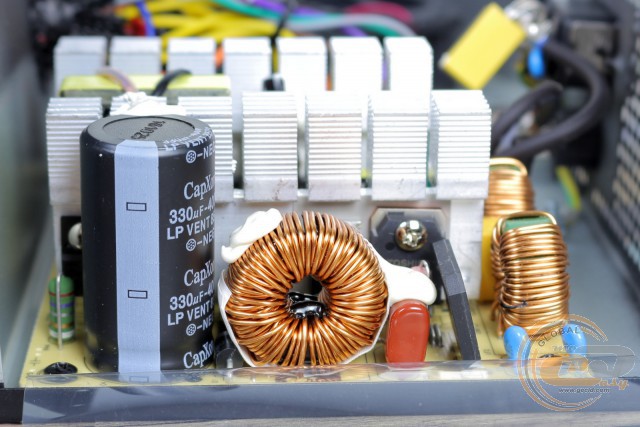

Пасивне охолодження покладене на пару алюмінієвих радіаторів з великою площею розсіювання. Останній факт має позитивно відбитися на температурі й, відповідно, терміні служби силових елементів, що ними охолоджуються.

GIGABYTE PW400

GIGABYTE PW400

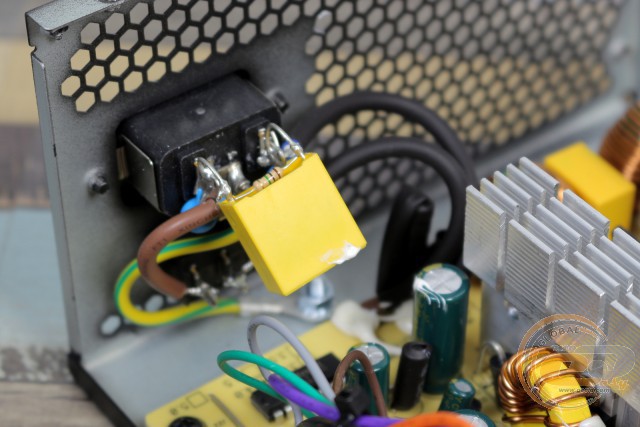

На вході розмістився EMI-фільтр, який відповідає за згладжування високочастотних завад, що випромінюються в мережу джерелом. Прямо біля вхідного роз'єма припаяний один X- і два Y-конденсатори. Ще аналогічні компоненти в такій же кількості, але вже в компанії пари дроселів і варистора, розмістилися на основній друкованої плати. Загалом, маємо всі необхідні елементи в достатній кількості.
