Огляд і тестування блока живлення GIGABYTE PB500: новачок зі старою начинкою

Блоки живлення від GIGABYTE є далеко не бестселерами на нашому ринку (на відміну від тих же відеокарт). Однак із появою відносно доступних моделей з потужністю 400 і 500 Вт у вітчизняних інтернет-магазинах компанія напевно розраховує на певний успіх і в цій ніші. Чим же привабливі дані рішення?

GIGABYTE GP-PB500

Дослідження можливостей GIGABYTE PW400 залишило загалом приємне враження завдяки сертифікату 80 PLUS і застосуванню пропелера на основі гідравлічної вальниці, що аж ніяк не властиво рішенням з даного цінового діапазону. Ті ж самі риси характерні й для дорожчого блока живлення GIGABYTE PB500, який може похвалитися більшою потужністю (500 Вт) і відповідністю сертифікату енергоефективності 80 PLUS Bronze. Давайте дізнаємося, в чому ще полягають його відмінності від 400-ватника і на що він спроможний у реальних умовах експлуатації.

Специфікація

Модель

GIGABYTE PB500
(GP-PB500)

Тип

ATX12V v2.31

Номінальна потужність, Вт

500

Потужність по каналу 12В, Вт

456

Потужність ліній +3,3В і +5В, Вт

108

Кількість ліній +12В

1

Виходи, А

+3,3В

21

+5В

15

+12В

38

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

8

ККД, %

<86

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

2 (6+2-контактний)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип вальниці вентилятора

Hydraulic

Час напрацювання на відмову, год

100 000

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

140 х 150 х 86

Сайт виробника

GIGABYTE

Сторінка продукту

Все цены на Gigabyte%2BGP-PB500

Упаковка і комплект постачання

Знову красива коробка, яка більше підійшла б для рішення з вищого цінового діапазону. Та й нехай, інформативність тут просто чудова – на офіційний сайт можна навіть не заглядати.

GIGABYTE GP-PB500

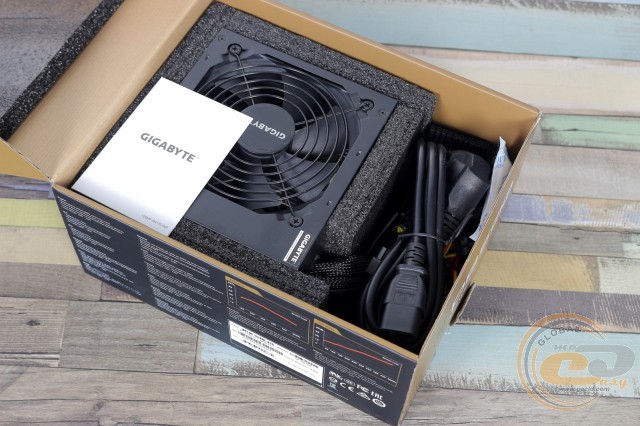

Під час транспортування БЖ буде надійно захищений з усіх боків, тому до покупця він приїде без жодних пошкоджень.

GIGABYTE GP-PB500

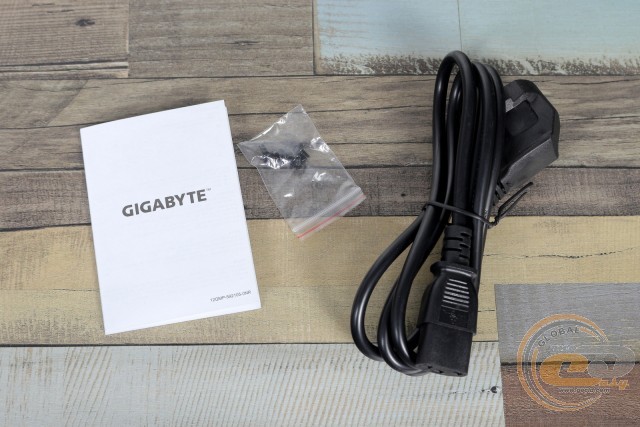

У комплекті постачання ми виявили найнеобхідніше:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ всередині корпуса;
  • керівництво користувача.

Зовнішній вигляд

GIGABYTE GP-PB500

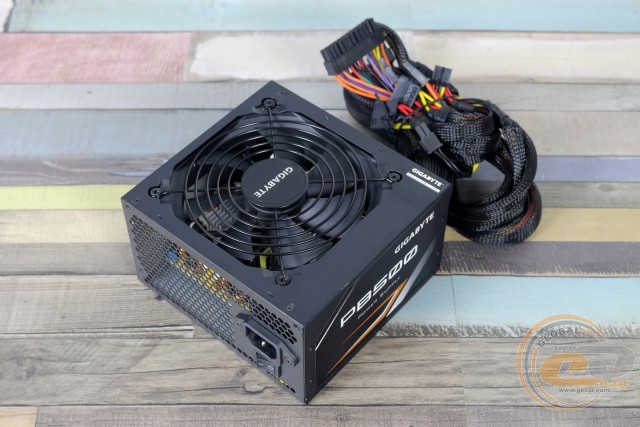

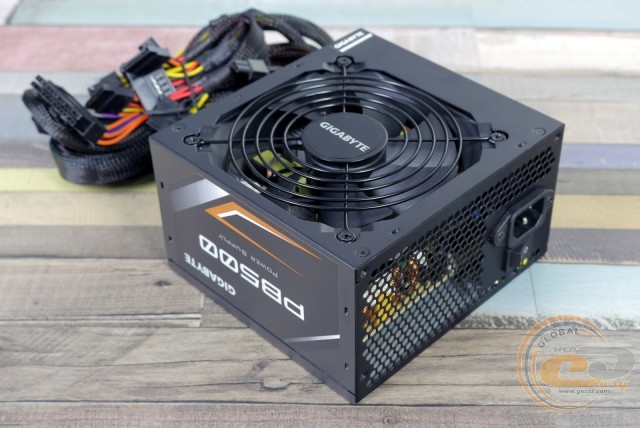

Колись незвичайне, а тепер взагалі повсюдне чорне матове забарвлення дозволить GIGABYTE PB500 влитися в інтер'єр більшості сучасних корпусів.

GIGABYTE GP-PB500

GIGABYTE GP-PB500

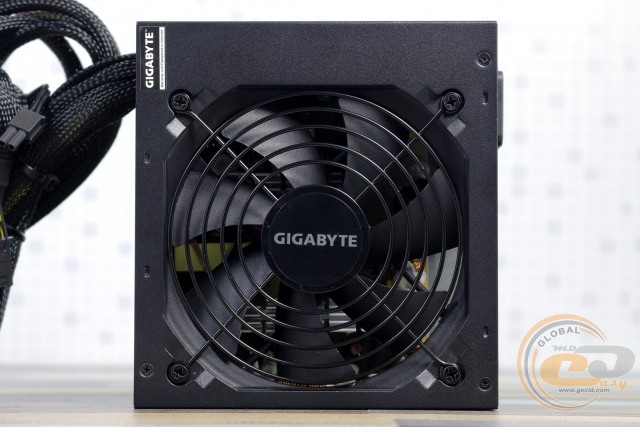

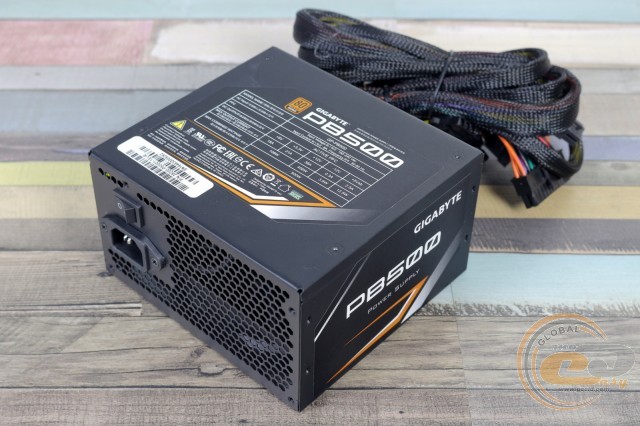

Не менш звичним є і компонування БЖ: на місці знімна решітка типу «гриль» для захоплення повітря й отвори у вигляді стільників на тильній панелі для його виведення. На останній також можна виявити вхідний роз'єм живлення та кнопку ввімкнення / вимкнення. Габарити пристрою повністю відповідають стандарту ATX: 140 х 150 х 86 мм.

GIGABYTE GP-PB500

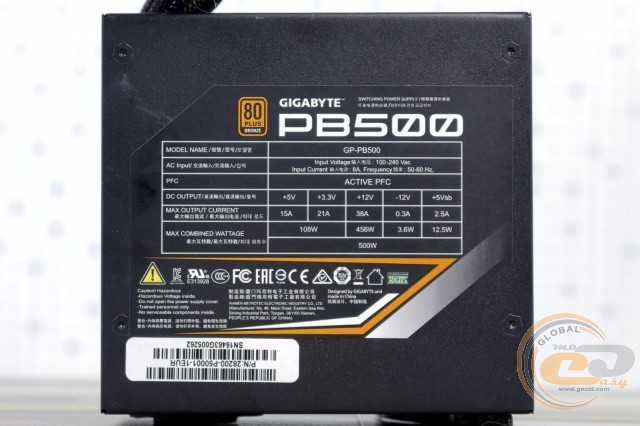

Наліпка обіцяє нам високий рівень ККД і можливість роботи в широкому діапазоні вхідних напруг завдяки підтримці стандарту 80 PLUS Bronze. Єдина лінія з номіналом +12В може надати близько 91% від загальної потужності, що загалом непогано, проте явно поступається показникам рішень з ефективнішою та дорожчою схемотехнікою.

GIGABYTE GP-PB500

GIGABYTE GP-PB500

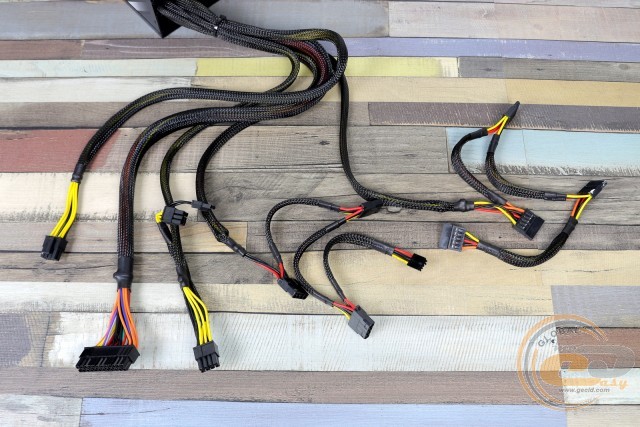

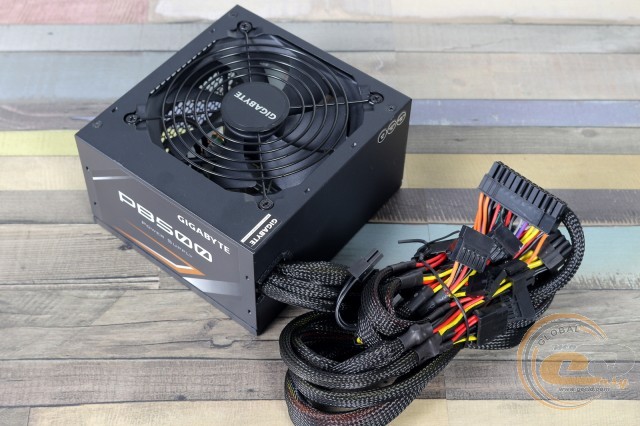

Усі кабелі знаходяться в нейлоновому обплетенні та виведені безпосередньо з корпуса джерела. Виробник не став заощаджувати і вибрав дроти доволі великого калібру 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2) – у 400-Вт рішення застосовувалися дрібніші 22 AWG.

Основні конектори живлення в GIGABYTE PB500 представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Живити будь-яку сучасну відеокарту допоможе пара 6+2-контактних роз'ємів PCIe. До довжини провідників немає жодних зауважень – для прихованого укладання вистачає.

Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний роз'єм живлення ATX

1

60

4+4-контактний роз'єм живлення ATX12V

1

50

два 6+2-контактні роз'єми PCIe

1

50-60

чотири роз'єми SATA

1

50-65-80-95

три роз'єми PATA + один FDD

1

50-65-80-95

Для підключення периферії доступні чотири роз'єми SATA, три PATA і один FDD. У більшості комп'ютерів такої їх кількості й довжини повинно вистачити, хоча ми все ж вітаємо розміщення конекторів SATA на парі окремих провідників.

Внутрішня будова

GIGABYTE GP-PB500

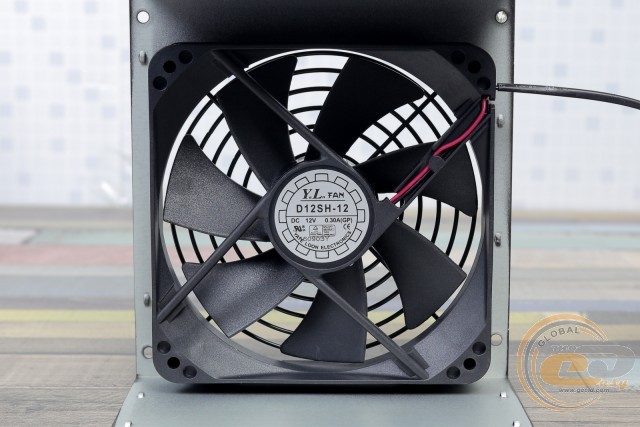

Вентилятор Yate Loon D12SH-12 з максимальною частотою обертання 2200 об/хв і енергоспоживанням 3,6 Вт (12 В при 0,3 А) ми вже зустрічали в молодшому рішенні з потужністю 400 Вт. Пропелер заснований на тихій і доволі надійній гідравлічній вальниці – в даному ціновому діапазоні це явна перевага. За заявою виробника, вентилятор прослужить більше 4 років, а це в 1,4 рази довше в порівнянні зі звичайною втулкою. У будь-якому разі, знімний двоконтактний конектор допоможе без проблем здійснити заміну.

До речі, всередині БЖ пофарбований лише шаром грунтовки, що взагалі не помітно при закритому корпусі.

GIGABYTE GP-PB500

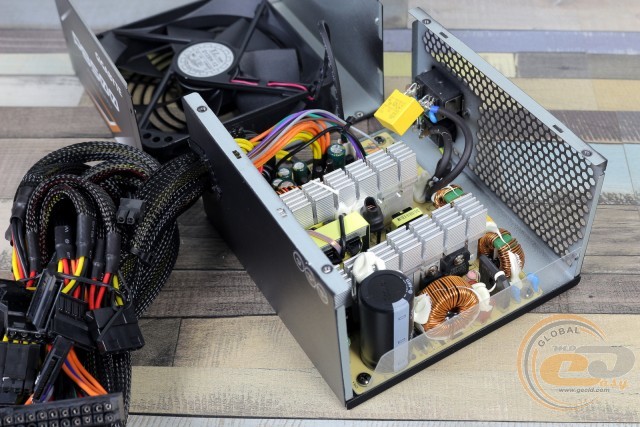

Пасивне охолодження силових елементів у GIGABYTE PB500 здійснюється за допомогою пари алюмінієвих радіаторів, пишні ребра яких дозволили добитися великої площі розсіювання тепла.

GIGABYTE GP-PB500

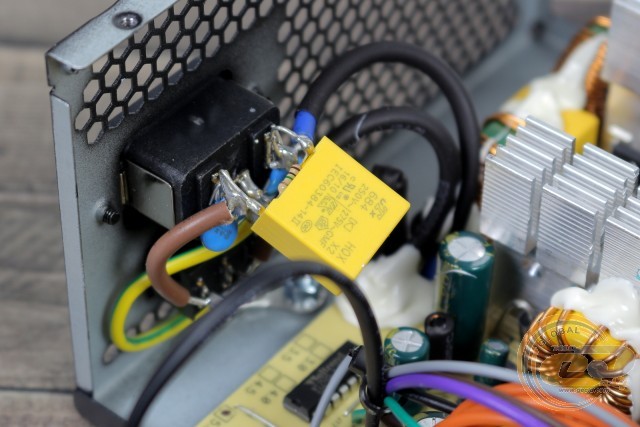

Дане джерело живлення (як і будь-яке інше) створює електромагнітні завади. Щоб вони не впливали на роботу електромережі, на вході пристрою є EMI-фільтр, що складається з двох частин. Перша з них розмістилася зі зворотного боку від вхідного роз'єма й складається з одного X- і двох Y-конденсаторів.

GIGABYTE GP-PB500

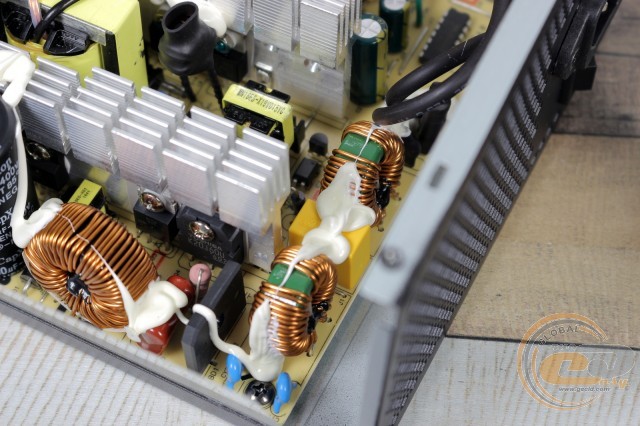

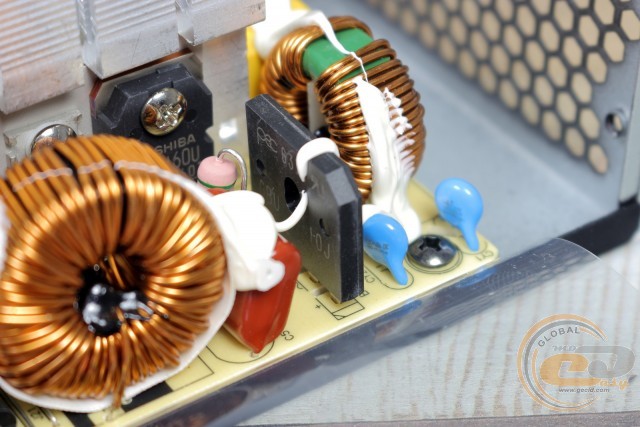

Такі ж елементи, доповнені двома котушками й варистором, притулилися вже на головній PCB. загалом маємо всі необхідні компоненти в потрібній кількості – на жаль, у доступніших рішеннях таке можна зустріти далеко не завжди.

GIGABYTE GP-PB500

Діодний міст з позначенням «GBU10J» розрахований на струм до 10 А, тому працювати в економному режимі (як і в нашому випадку) він запросто може без додаткового охолодження.

GIGABYTE GP-PB500

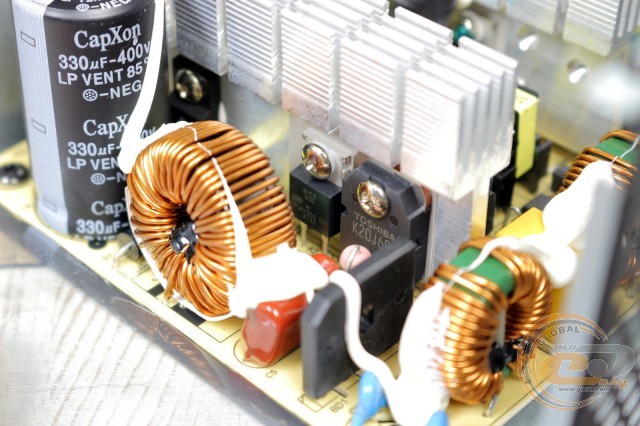

Силові компоненти активного коректора коефіцієнта потужності (APFC) представлені розміщеними на радіаторі польовим транзистором Toshiba TK20J60U і діодом NXP BYC8-600.

GIGABYTE GP-PB500

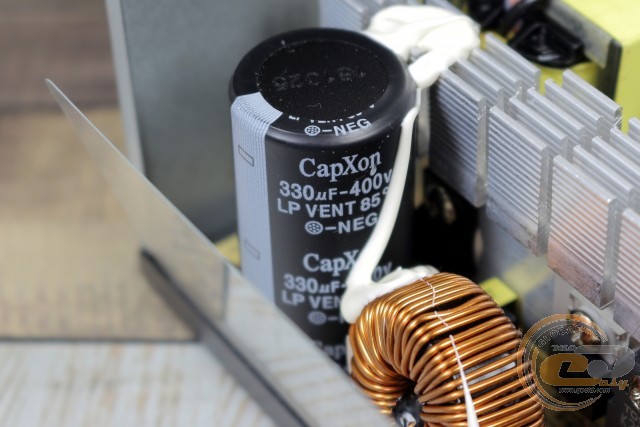

В ролі вхідного конденсатора нас зустрічає рішення від тайванського бренду CapXon (330 мкФ х 400 В) з робочою температурою 85°C, яке повністю ідентичне застосованому в 400-ватнику. Втім, для джерела з потужністю 500 Вт цей показник ще хороший, адже часто в недорогих БЖ можна зустріти компоненти з ємністю до 300 мкФ.
