Огляд і тестування джерела безперебійного живлення EATON 5P 1550i Rack 1U

Компанія EATON добре зарекомендувала себе на ринку джерел безперебійного живлення (далі ДБЖ) завдяки відмінному поєднанню ціни та можливостей своєї продукції. Причому це стосується не тільки пристроїв для домашнього використання, але цілком справедливо й для професійних рішень, націлених на корпоративний сегмент. В останньому випадку у виробника налічується більше десяти різноманітних лінійок, які включають у себе моделі потужністю аж до 30 000 ВА. Але, природно, такі ДБЖ досить специфічні, тому в даному огляді ми поговоримо, якщо так можна висловитися, про більш «цивільний» варіант потужністю 1550 ВА (1100 ВТ).

Хоча й це значення для багатьох користувачів може здатися позамежним. Усе вірно, в домашніх умовах така продуктивність найчастіше буде просто надлишковою. Але модель EATON 5P 1550i Rack 1U (5P1550iR), про яку піде мова, у першу чергу націлена на роботу в складі серверного обладнання, де, як відомо, можуть виникати куди більші навантаження, аніж створює настільна конфігурація.

EATON 5P 1550i Rack 1U (5P1550iR)

Специфікація:

Модель

EATON 5P 1550i Rack 1U

(5P1550iR)

Тип

Лінійно-інтерактивний (Line-Interactive)

Вид сигналу на виході

Чиста синусоїда

Потужність, ВА / Вт

1550 / 1100

Характеристики вхідного живлення

 Номінальна напруга живлення, В

200 − 240

Діапазон зміни напруги без переходу на режим роботи від батареї, В

160 − 294 / 150 − 294

Частота, Гц

47 − 70

Максимальна сила струму при номінальному навантаженні, А

Характеристики вихідного живлення

 Номінальна напруга живлення, В

200 / 208 / 220 / 230 / 240

Відхилення напруги живлення в режимі роботи від мережі (AVR), %

Відхилення напруги живлення в режимі роботи від батареї, %

-10...+6

Частота в режимі роботи від батареї, Гц

50 / 60 ± 0,1

Сила струму (при напрузі 230 В), А

Батарея

Тип

Герметизована, не вимагає технічного обслуговування, в можливістю швидкої заміни

Кількість акумуляторів

6

Напруга, В

6

Ємність кожного акумулятора, А·год

9

Час автономної роботи, хв

при навантаженні 50%

13

при навантаженні 70%

8

при навантаженні 100%

4

Час повної зарядки акумулятора, год

Загальні характеристики

ККД

Рівень шуму, дБА

< 40

Комунікаційні інтерфейси

USB, RS232, SNMP, роз’єм для приєднання дистанційного пульта керування

Вихідні розетки

6 x IEC-320 C13 (усі з резервним живленням від батареї)

Наявність РК-дисплею

Так

Додаткові можливості

Автоматична діагностика стану батареї; захист від глибокого розряду та перезаряду батареї; наявність програмованих вихідних розеток; тонке налаштування параметрів вхідної та вихідної напруг

Розміри, мм

43 х 438 х 554

Вага разом із акумуляторами, кг

19,4

Гарантія, років

3 (на електроніку) / 2 (на акумулятори)

Сайт виробника

EATON

Сторінка продукту

EATON 5P 1550i Rack 1U

Упаковка та комплект поставки

EATON 5P 1550i Rack 1U (5P1550iR)

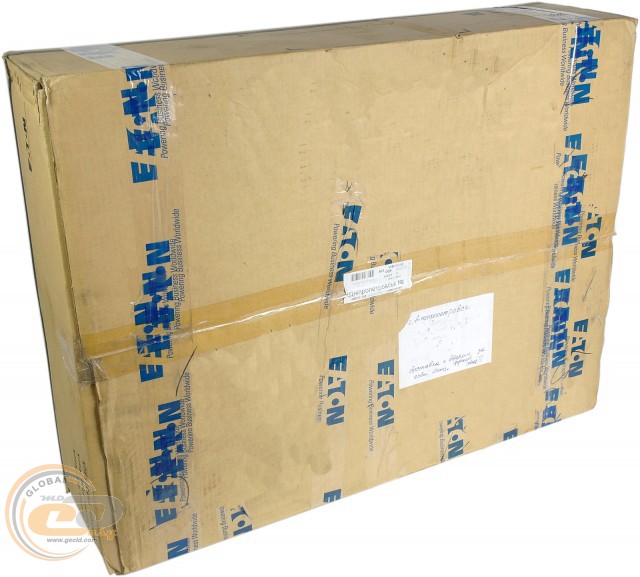

ДБЖ EATON 5P 1550i Rack 1U постачається у звичайній коробці зі щільного картону, яка забезпечує його захист від ударів і можливих механічних пошкоджень. Інформативністю коробка не блищить, тому відразу перейдемо до опису її вмісту.

EATON 5P 1550i Rack 1U (5P1550iR)

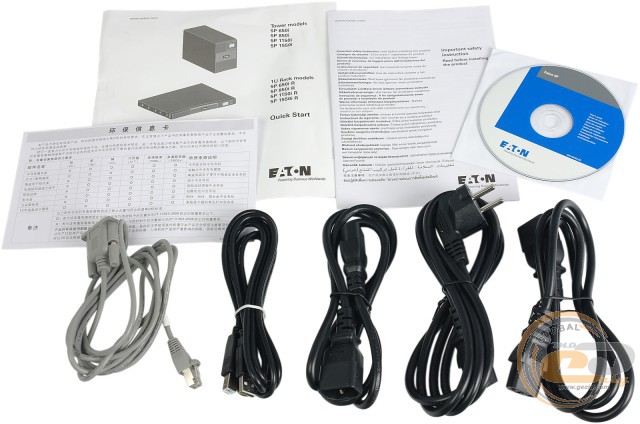

У комплект поставки включені наступні компоненти, які можуть знадобитися користувачу в процесі підключення ДБЖ і його подальшої експлуатації:

  • два кабелі живлення (тип IEC-320 C13/C14) для підключення пристроїв до ДБЖ;
  • мережевий шнур живлення;
  • кабель із роз’ємами USB;
  • кабель із роз’ємом RS232 (COM);
  • диск із програмним забезпеченням і документацією;
  • посібник користувача.

Зовнішній вигляд

EATON 5P 1550i Rack 1U (5P1550iR)

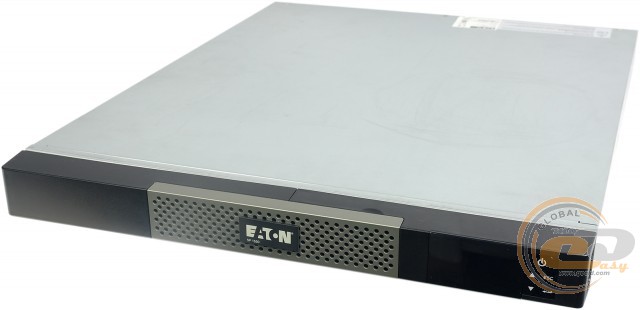

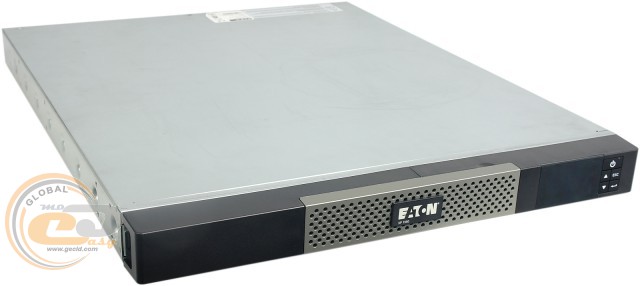

Оскільки модель EATON 5P 1550i Rack 1U призначена для встановлення в стійкові сервери, то зовнішнім виглядом і розмірами вона суттєво відрізняється від звичайних пристроїв, використовуваних вдома або в офісі. Так, висота корпусу тут становить усього лише 43 мм, що відповідає стандарту 1U. Іншими словами, у стійковому сервері дане ДБЖ займатиме одне посадкове місце, тоді як більшість конкурентних рішень розраховані на два (стандарт 2U).

Сам корпус зроблений із товстого металу; декоративна пластикова накладка присутня лише на передній панелі. Знову ж, така конструкція в першу чергу зумовлена сферою застосування й умовами, у яких буде експлуатуватися пристрій.

EATON 5P 1550i Rack 1U (5P1550iR)

Усі виходи й доступні роз’єми традиційно згруповані на задній стінці. Оскільки корпус ДБЖ має порівняно невелику висоту, їх довелося розташувати в ряд один біля одного. Як показали практичні випробування, це жодним чином не впливає на зручність підключення кабелів.

Тепер поговоримо про самі роз’єми. У лівій частині розташований вхід (на світлині закритий чорною заглушкою) для встановлення SNMP-карти розширення (Network-MS, ModBus-MS і Relay-MS), яка забезпечує мережевий моніторинг стану ДБЖ або реалізує його додатковий функціонал. Також комунікаційні інтерфейси представлені портами USB і RS232 (COM), які використовуються для безпосереднього підключення пристрою до комп'ютера.

EATON 5P 1550i Rack 1U (5P1550iR)

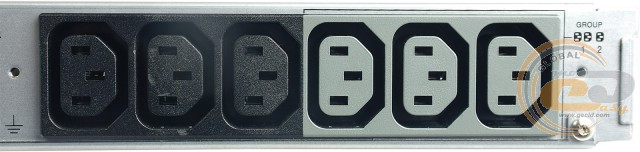

Ліворуч від них знаходиться мережева розетка для приєднання зовнішнього живлення й вентиляційний отвір. Праворуч же розташовані клеми для підключення зовнішнього пульта керування, який дозволяє примусово знеструмити ДБЖ або його виходи. Останні представлені шістьма розетками стандарту IEC-320 C13, тому для їхнього використання будуть потрібні спеціальні кабелі IEC-320 C13/C14. Нагадаємо, що два такі вже є в комплекті поставки, а інші доведеться купувати окремо. Благо, вони продаються в кожному магазині комп'ютерної техніки.

Варто відзначити, що резервне живлення подається на всі виходи. Причому для трьох крайніх (пофарбовані в сірий колір) передбачений додатковий функціонал. Наприклад, через меню можна налаштувати схему знеструмлення виходів або задати інтервал затримки перед подачею живлення.

Також в пристрої такого рівня серед доступних інтерфейсів хотілося б бачити ще й роз’єм для підключення локальної мережі або телефонної лінії з реалізацією їх захисту від перенапруг. На наш погляд, досить корисна опція, особливо якщо говорити про серверний пристрій.

EATON 5P 1550i Rack 1U (5P1550iR)

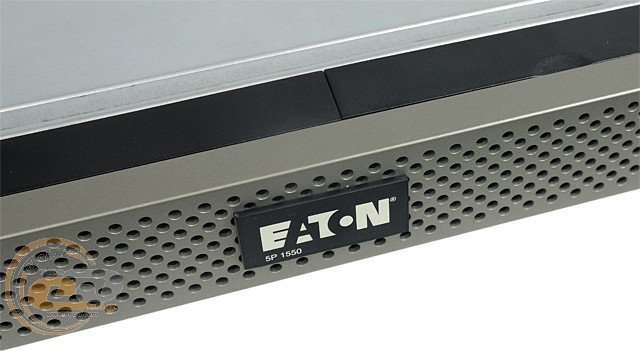

Передня панель хоч і є більше декоративним елементом, однак також несе певний функціонал: тут розташована вентиляційна решітка, екран, елементи навігації в меню та клавіша ввімкнення / вимкнення пристрою.

EATON 5P 1550i Rack 1U (5P1550iR)

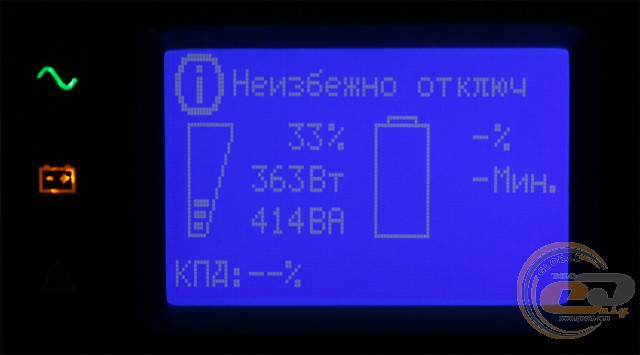

Незважаючи на порівняно невеликі розміри, дисплей виявився досить інформативним, а виведені символи добре читаються. За допомогою гортання пунктів меню тут можна переглянути всі необхідні відомості, які стосуються параметрів вхідної та вихідної напруги, а також стану ДБЖ і батареї. Поруч, за допомогою світлодіодних індикаторів, відображаються режими роботи пристрою. У цілому ергономіка моделі EATON 5P 1550i Rack 1U нам сподобалася й цілком справедливо заслуговує високої оцінки.

Батарея й акумуляторний відсік

EATON 5P 1550i Rack 1U (5P1550iR)

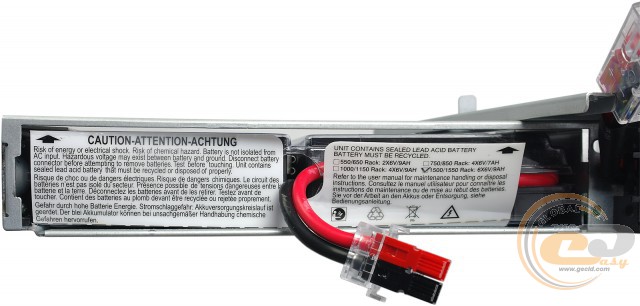

Доступ до батарейного відсіку здійснюється шляхом зняття частини передньої панелі. Завдяки такій конструкції не доведеться розбирати все ДБЖ, а витягнення або заміна самого акумулятора займе лічені хвилини.

EATON 5P 1550i Rack 1U (5P1550iR)

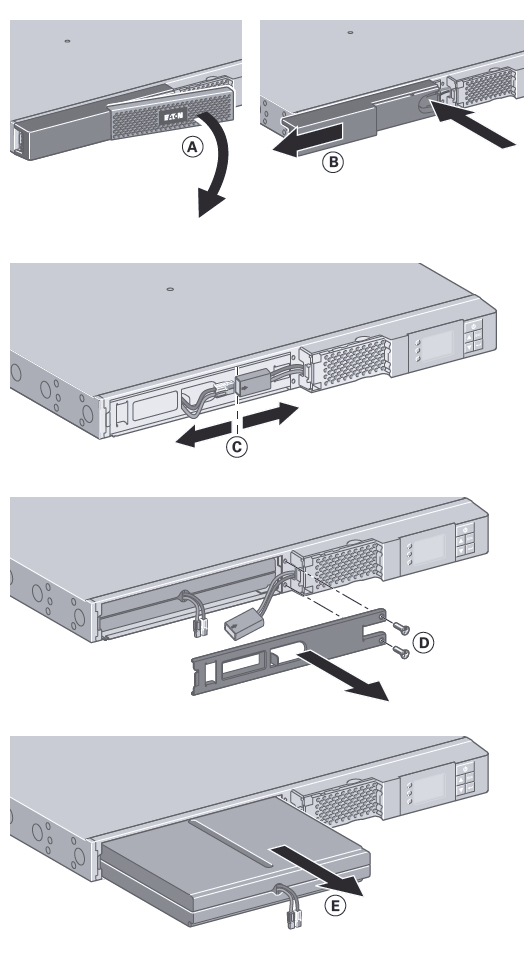

Дана схема добре ілюструє наші слова.

EATON 5P 1550i Rack 1U (5P1550iR)

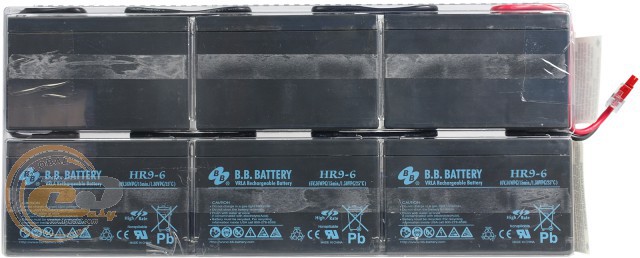

Тестована модель є найпродуктивнішою у своєму сімействі, тому в ній застосовується батарея, яка складається відразу із шести акумуляторів. Знову ж, через особливості конструкції корпусу, виробнику довелося використовувати низькопрофільні елементи. У цьому випадку − B.B. BATTERY HR9-6 з робочою напругою 6 В і ємністю 8 А·год (10-годинний режим розряду). У специфікації EATON 5P1550iR вказана цифра 9 А·год, але там, швидше за все, мова йде про 20-годинний режим розряду. У будь-якому випадку показники досить високі, та й сам виробник акумуляторів вселяє довіру.

EATON 5P 1550i Rack 1U (5P1550iR)

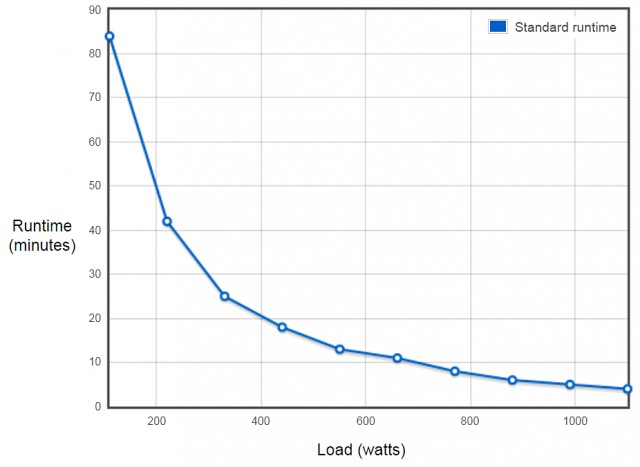

Згідно з даними із офіційного сайту компанії, попередньо встановлена батарея забезпечує автономну роботу протягом 42 хв при 20%-ому навантаженні (220 Вт), 13 хв при 50%-ому навантаженні (550 Вт) і 4 хв при 100%-ому навантаженні (1100 Вт). Відзначимо, що в моделі EATON 5P 1550i Rack 1U реалізований захист від глибокого розряду та перезаряду акумуляторів, а також присутня підтримка методу зарядки з термокомпенсацією і режиму «ABM». Останній дозволяє додатково заощаджувати ресурс батареї шляхом оптимізації циклів її зарядки.

Внутрішнє обладнання

EATON 5P 1550i Rack 1U (5P1550iR)

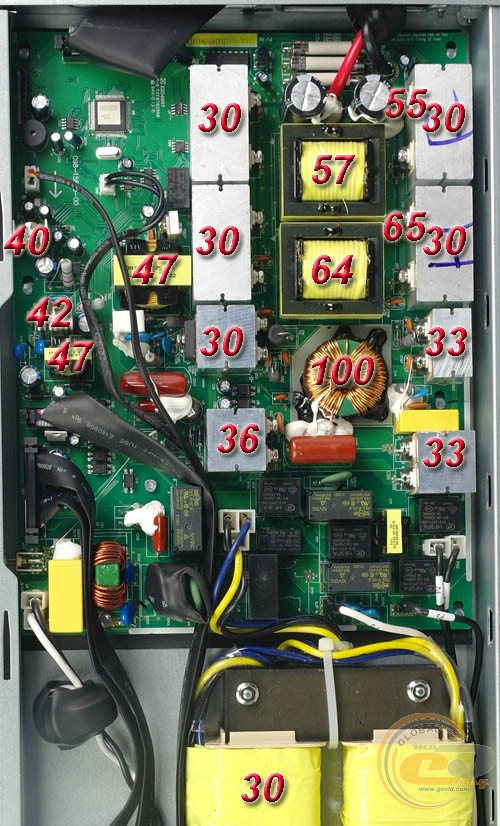

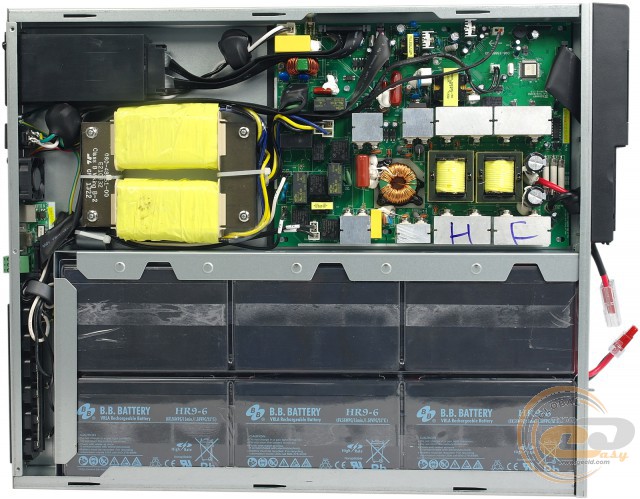

Компонування EATON 5P1550iR визначається його форм-фактором (1U): усі основні вузли розташовані паралельно основі, а акумуляторний відсік відділений від інших компонентів металевою перегородкою. Незважаючи на це, виробнику вдалося організувати хорошу циркуляцію повітря усередині корпусу, причому найбільш «гарячі» елементи знаходяться безпосередньо в зоні повітряного потоку, що створюється попередньо встановленим 40-мм вентилятором.

EATON 5P 1550i Rack 1U (5P1550iR)

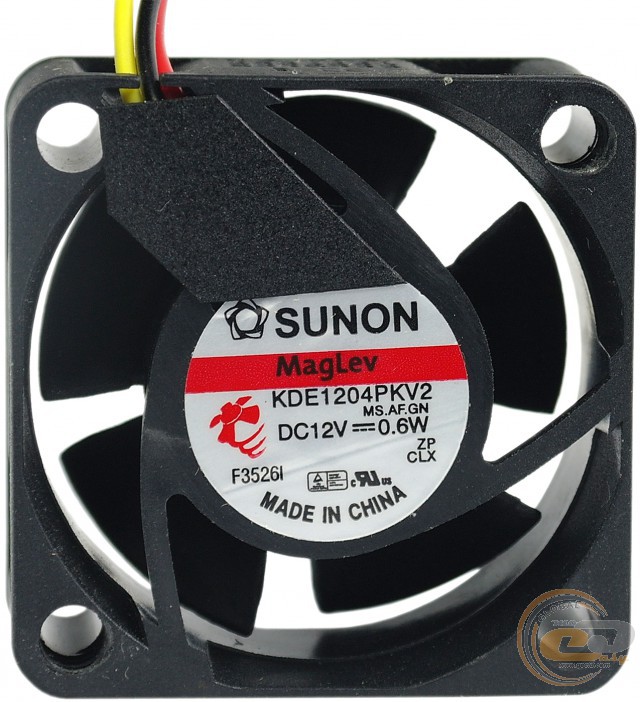

Останній оснований на підшипнику типу VAPO (удосконалений варіант підшипника ковзання) і має наступні показники продуктивності: потужність − 0,6 Вт; величина створюваного потоку − 7,7 CFM; максимальна швидкість обертання − 6200 об/хв. Щоправда, на наш погляд, вартувало б якось краще налаштувати алгоритм його роботи, наприклад, зробити прив'язку до температури усередині корпусу або споживаної потужності. А так виходить, що вентилятор завжди обертається з максимальною швидкістю при роботі ДБЖ від батареї або під час її зарядки, видаючи при цьому підвищений шум. Радує, що виробник хоча б передбачив можливість переходу вертушки на знижену швидкість обертання (3500 об/хв) при повністю заряджених акумуляторах. У цьому режимі модель EATON 5P 1550i Rack 1U практично не виділяється на загальному тлі.

Хоча з іншого боку, серверні стійки, як правило, встановлюються в спеціальних шафах або взагалі в окремих кімнатах. Тому в цьому випадку навряд чи варто звертати особливу увагу на акустичні характеристики пристрою.

EATON 5P 1550i Rack 1U (5P1550iR)

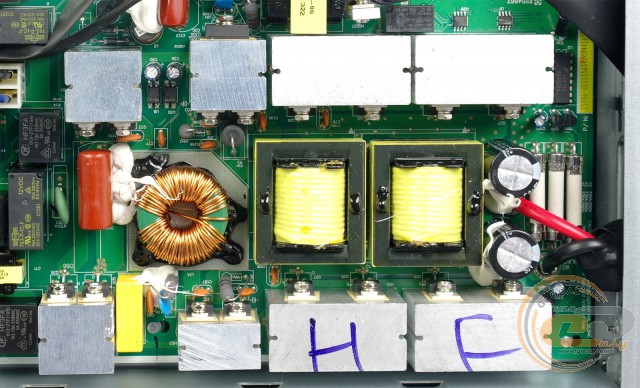

На вході ДБЖ встановлений фільтр для згладжування перешкод, до складу якого включено кілька X- і Y-конденсаторів, дросель і варистор. Самі ж мережеві проводи для зменшення високочастотних наведень протягнуті крізь феритові кільця.

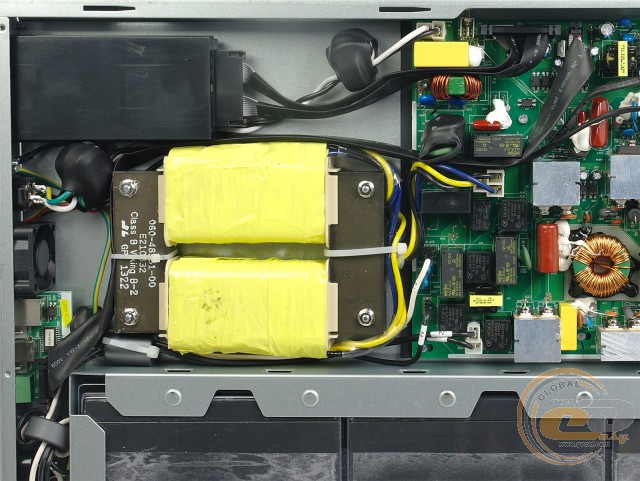

До складу схеми включений автотрансформатор з обмоткою, яка перемикається, за рахунок чого розширюється діапазон вхідної напруги, при якій пристрій не переходить на режим роботи від батареї. Тут він становить 160 − 294 В, який вручну може бути розширений до 150 − 290 В. Завдяки цьому суттєво заощаджується ресурс батареї. До того ж відпадає потреба в придбанні зовнішнього стабілізатора, якщо у вашій електромережі часто трапляються осідання напруги живлення. На жаль, для деяких регіонів нашої країни така проблема дотепер залишається актуальною.

Відзначимо, що сам автотрансформатор належить до класу «B» і може витримати температури аж до 130°C. Так що перегрівання йому не загрожує. Перемикання між щаблями блока AVR і вузлами ДБЖ здійснюється за допомогою механічних 16- і 10-амперних реле.

EATON 5P 1550i Rack 1U (5P1550iR)

Інвертор, який перетворює постійну напругу від акумулятора в змінну з необхідною амплітудою й подає її на вихід для підключення навантаження, у моделі EATON 5P 1550i Rack 1U має більш складну структуру, аніж у звичайних рішеннях класу Line-Interactive. Це зумовлено великою номінальною потужністю (1100 Вт) і характером вихідного сигналу (чиста синусоїда замість апроксимованої).

EATON 5P 1550i Rack 1U (5P1550iR)

EATON 5P 1550i Rack 1U (5P1550iR)

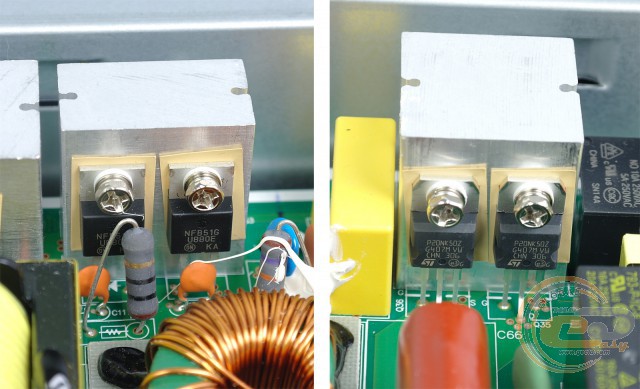

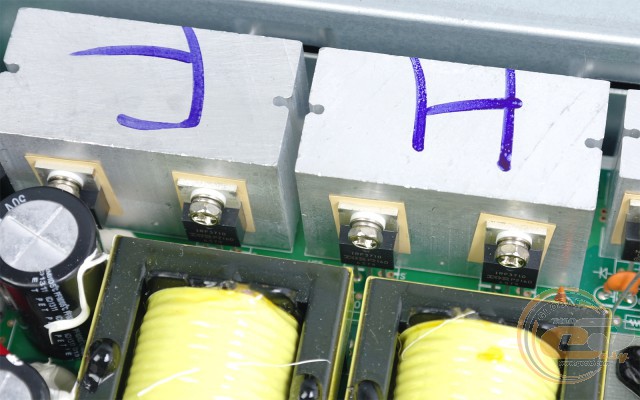

Силовими ключами перетворювача виступає каскад з восьми МОН-транзисторів IRF3710. Також до його складу входить випрямляч на чотири «ультрашвидкі» діоди U880E і група потужних високовольтних транзисторів P20NK50Z. Відзначимо, що всі силові елементи обладнані алюмінієвими радіаторами значних розмірів.

EATON 5P 1550i Rack 1U (5P1550iR)

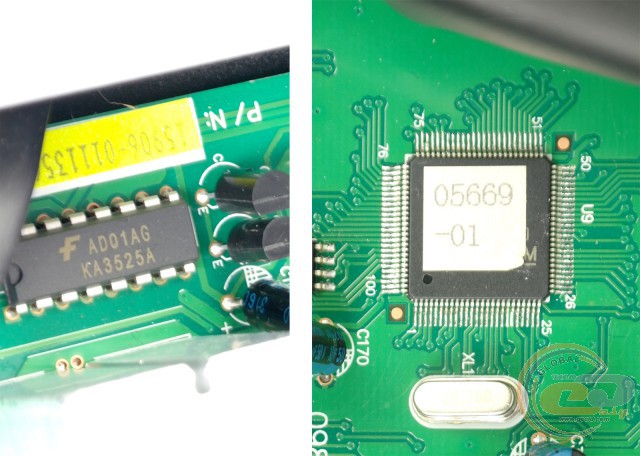

Роботою інвертора керує контролер Fairchild KA3525A, а от маркування центрального процесора, на жаль, встановити не вдалося.

EATON 5P 1550i Rack 1U (5P1550iR)

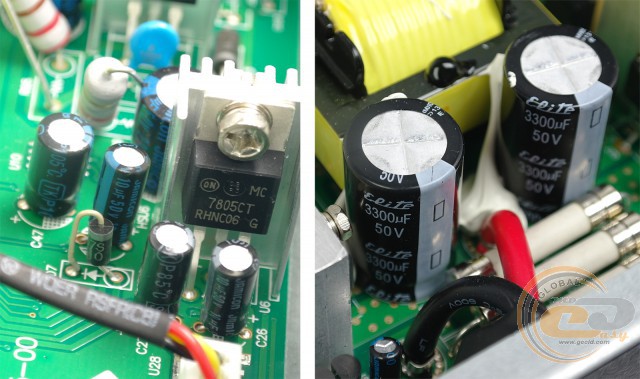

У всіх колах використані переважно тайванські електролітичні конденсатори Jamicon і Elite. Судячи з відгуків радіолюбителів, їх якість можна оцінювати як середню. Більшість конденсаторів належать до високотемпературних серій (до 105°C), що вселяє впевненість у їхньому тривалому терміні служби.

Підводячи проміжні підсумки, хочеться сказати, що компонуванням і обладнанням апаратної частини EATON 5P1550iR ми залишилися задоволені. Будемо сподіватися, що під час тестування дане ДБЖ також зарекомендує себе тільки із кращої сторони.
