Огляд блока живлення DeepCool PK650D: коли «Gold» не по кишені

13-03-2023

Як би знайти такий блок живлення, щоб і не витратити надто багато, але й при цьому отримати доволі якісний і довговічний пристрій з запасом за потужністю? Як варіант, можна розглянути “бронзовий” DeepCool PK650D.

З одного боку, в його основі використовуються конденсатори родом з Японії та Тайваню, а також підшипник підвищеної надійності Hypro Bearing. Як наслідок, виробник не поскупився надати 5-річну гарантію, в той час як прямі конкуренти зазвичай мають 2-річну.

З іншого ж, модель потужністю 650 Вт на основі DC-DC-перетворювачів обійдеться усього в ₴2900 або $75. Що ж, попереду нас чекає більш близьке знайомство із зовнішністю, начинкою та реальними можливостями даного блока живлення. Але почнемо за доброю традицією зі специфікації та пакування.

Специфікація

Модель

DeepCool PK650D

Тип

ATX12V 2.4

Номінальна потужність, Вт

650

Потужність по каналу +12В, Вт

648

Потужність ліній +3,3В і +5В, Вт

110

Кількість ліній +12В

1

Максимальний вхідний струм каналу +3,3В, А

20

Максимальний вхідний струм каналу +5В, А

20

Максимальний вхідний струм каналу +12В, А

54

Максимальний вхідний струм каналу -12В, А

0,3

Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 – 240

Частота напруги живлення, Гц

50 – 60

Вхідний струм, А

5 – 10

ККД, %

≥85

Сертифікація 80 PLUS

Bronze

Метод компенсації коефіцієнту потужності

Активний

Коефіцієнт потужності (PF), %

≤98

Час утримання (при 80% навантаженні), мс

≥16

PCIe-роз’ємів

4 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Hypro Bearing

Захисти

SCP, OPP, OTP, OVP, OCP, UVP

Час напрацювання на відмову, год

100 000

Розміри (Д х Ш х В), мм

140 х 150 х 86

Гарантія, років

5

Сайт виробника

DeepCool

Сторінка продукту

DeepCool PK650D

Паковання та комплект постачання

Коробка із простого картону доповнена інформативною зовнішньою вставкою. Остання повідомляє чимало цікавого: електротехнічні характеристики, перелік конекторів, і навіть наведені графіки залежності ККД та швидкості обертання вентилятора від навантаження. Всередині ж сам блок живлення з усіх боків надійно захищений за допомогою м’яких вставок.

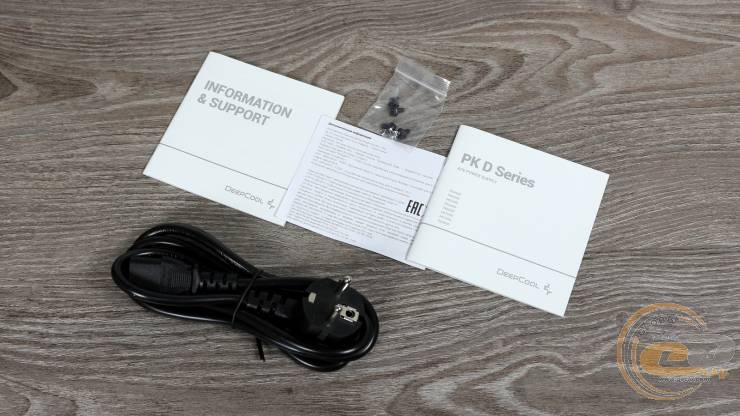

В комплект же поклали традиційний набір із кабеля живлення, кріпильних гвинтів та супутньої паперової документації.

Зовнішній вигляд



DeepCool PQ1000M

DeepCool PK650D

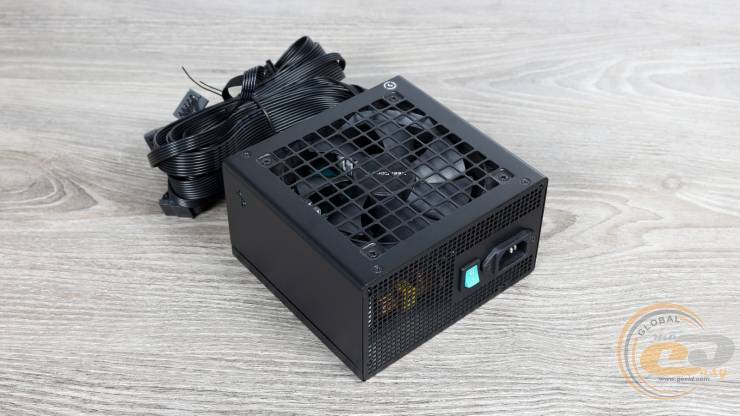

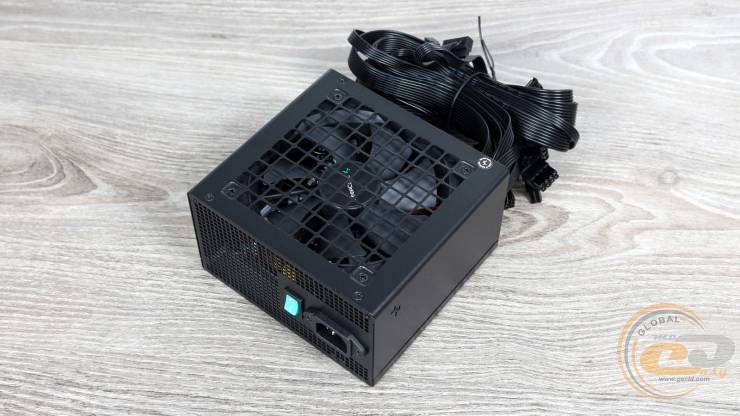

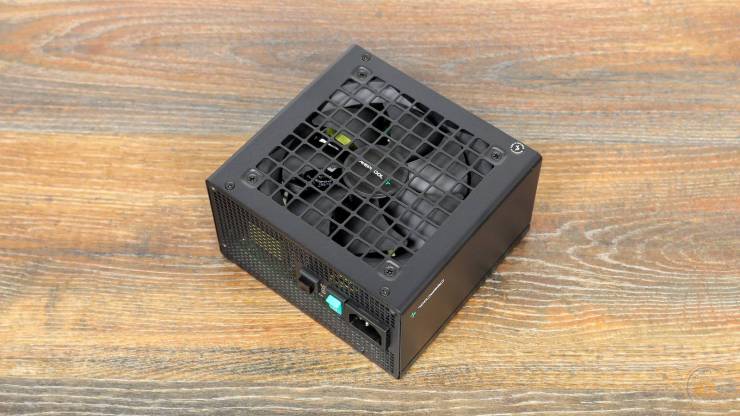

Зовнішнє DeepCool PK650D нагадав нам інший БЖ даного виробника, DeepCool PQ1000M. По-перше, вентиляційні отвори тут також суто квадратної форми. По-друге, маємо такий же компактний корпус 140 х 150 х 86 мм з заокругленими кутами. І, по-третє, строгий чорний колір тут розбавлений вкрапленнями зеленого та білого.

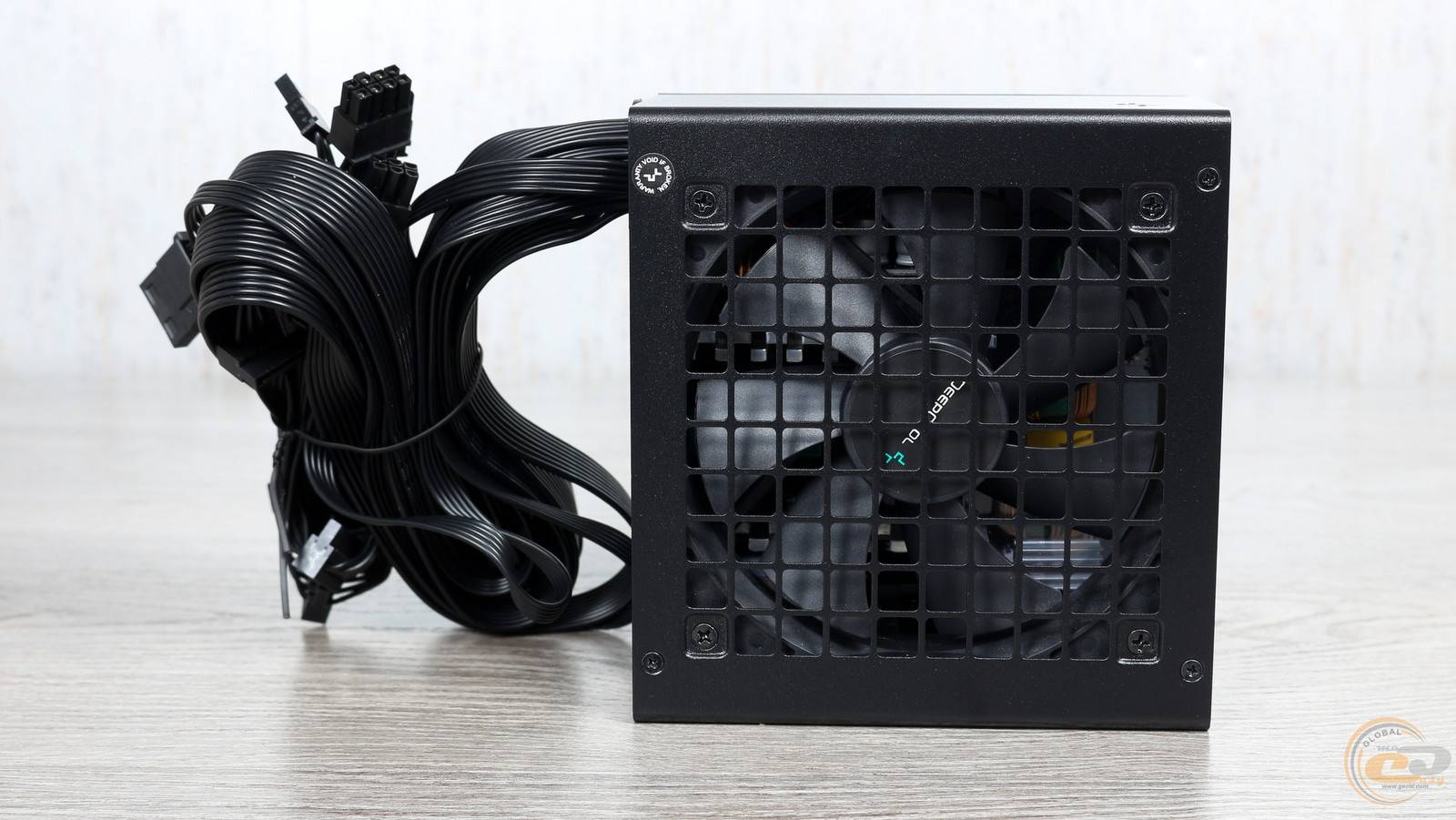

Для охолодження використовується 120-мм вентилятор з фірмовим логотипом. По сусідству ж розташовані гвинти для доступу всередину. Однак пломба на одному з них попереджає про втрату гарантії у випадку такого «несанкціонованого вторгнення».

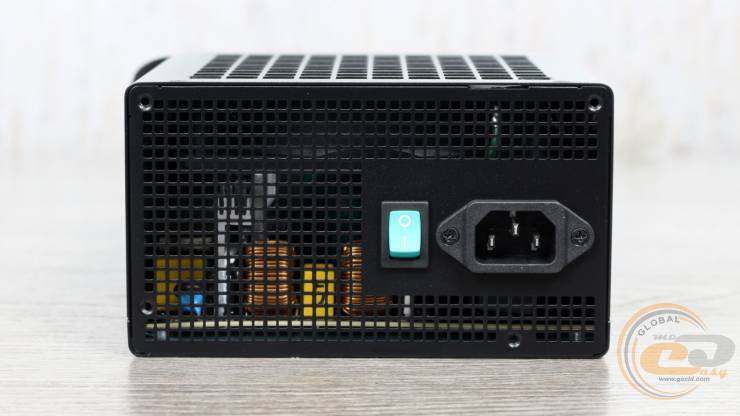

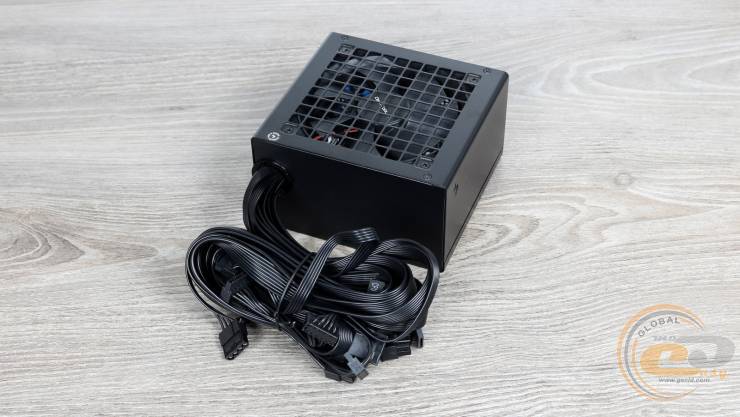

Тильна частина оснащена звичним вимикачем та роз’ємом живлення. А отвори тут також виконані у формі квадратів, щоправда невеличких розмірів.

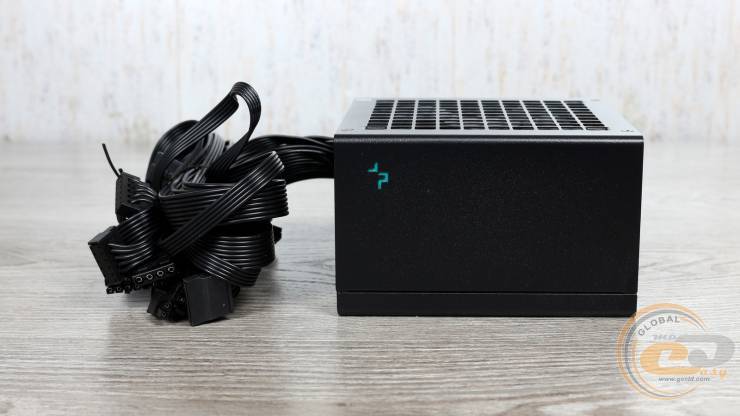

Боковини ж примітні хіба що стилізованими логотипами виробника — красиво і зі смаком, дарма що мінімалістично.

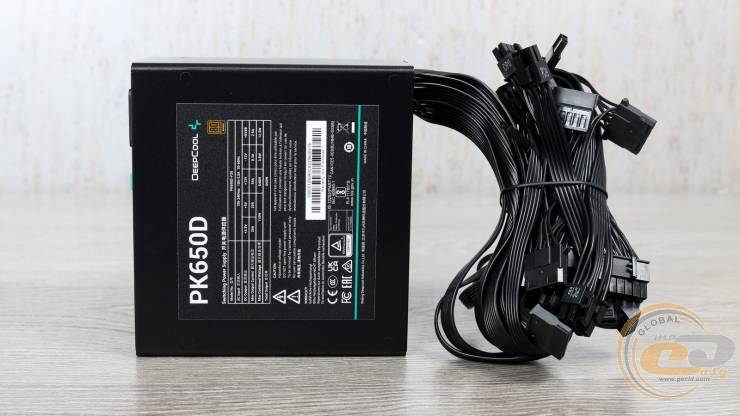

В свою чергу на найбільшій за площею грані розташувалася наклейка з електротехнічними параметрами. Так, маємо потужність лінії +12В на рівні 648 Вт, а це 99,7% від номінальних 650 Вт. Такий показник вказує на застосування всередині сучасних DC-DC-перетворювачів. Тоді як сумарна потужність молодших +3,3 і +5В може становити 110 Вт, або ж до 20 А на канал. Ну і як же без згадки про сертифікат 80 PLUS Bronze для мереж з широким діапазоном напруг — від 100 до 240 В.

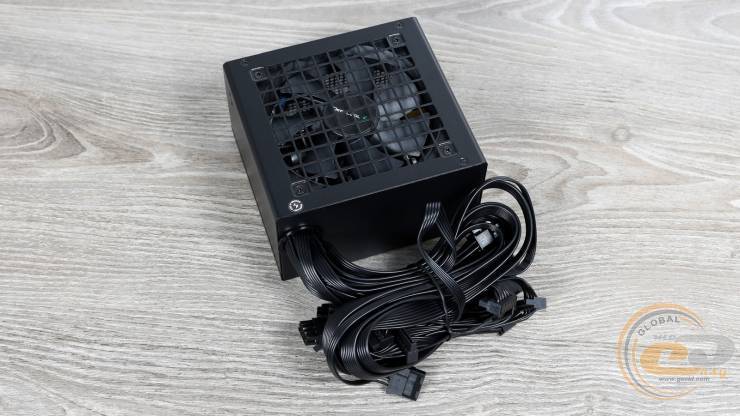

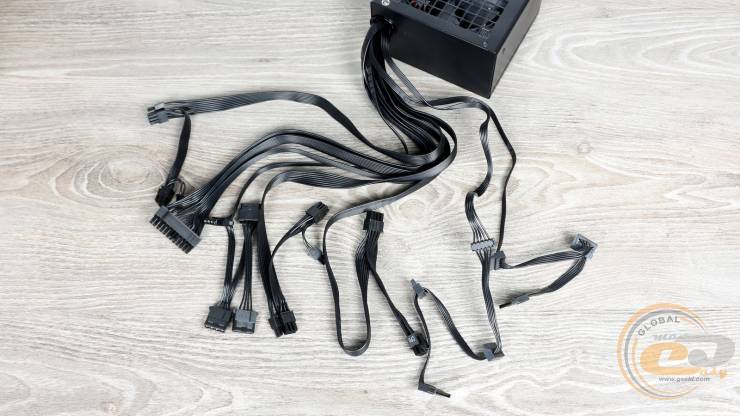

Оскільки мова все ж про відносно недороге рішення, всі кабелі DeepCool PK650D виходять безпосередньо з його корпусу. А у місці їх контакту передбачена захисна пластикова вставка по периметру отвору.

Самі кабелі представлені зручними гнучкими шлейфами. Найбільш навантажені із них мають калібр 18 AWG, а периферійні дещо тонші — 20 AWG.

Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Калібр

20+4-контактний ATX

1

50

18 AWG

8+8-контактний ATX12V

1

60-70

18 AWG

два 6+2-контактні PCIe

2

55-65

18 AWG

чотири SATA

1

40-50-60-70

20 AWG

три SATA

1

40-50-60

20 AWG

чотири PATA

1

40-50-60-70

20 AWG

Основні конектори живлення DeepCool PK650D представлені 20+4-контактним ATX та 4+4-контактним ATX12V. В наявності також два роз'єми PCIe у 6+2-контактному виконанні. Їх вистачить для підключення абсолютної більшості відеокарт, а то й навіть парочки. А для периферії маємо аж сім SATA та чотири PATA на трьох окремих кабелях. Довжина проводів не рекордна, але достатня. Кількості ж конекторів цілком вистачить для задоволення потреб абсолютної більшості користувачів.

Внутрішня будова

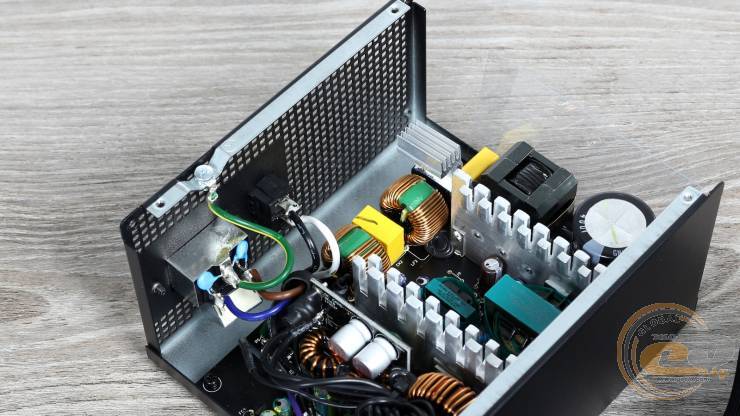

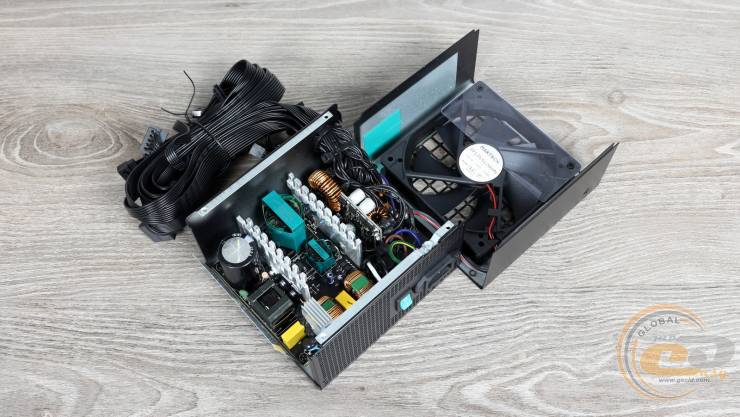

Що ж, тепер час роздивитися внутрішнє наповнення пристрою.

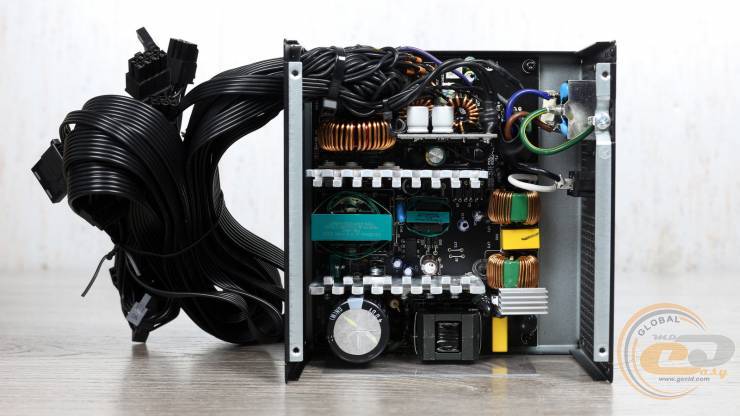

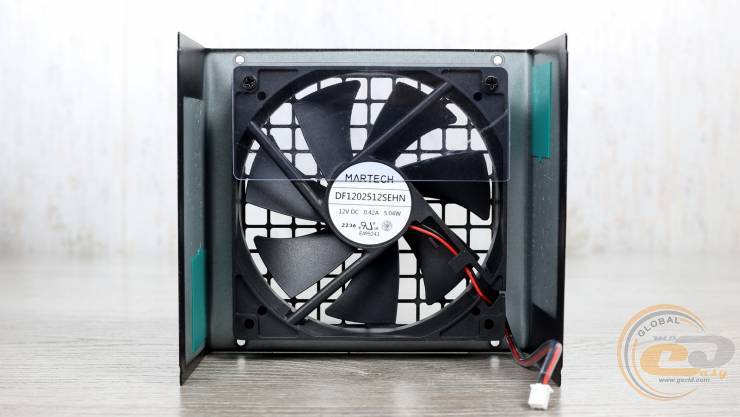

Встановлений тут вентилятор MARTECH DF1202512SEHN нам зустрічається вперше. Він має цілком звичні розміри 120 х 120 х 25 мм і споживає до 5,04 Вт (0,42 А при 12 В). Тип підшипника на упаковці та сайті DeepCool вказаний як Hypro Bearing. Судячи з інформації в мережі, це значно поліпшений підшипник ковзання. Довший його ресурс забезпечується мінімізацією просочування і випаровування мастила.

А от відведення тепла від найгарячіших компонентів усередині DeepCool PK650D забезпечують три радіатори: на діодній збірці, на силових елементах модуля APFC та ключах первинного перетворювача, а також на складових вторинного перетворювача.

Що ж, давайте роздивимося схемотехніку більш детально.

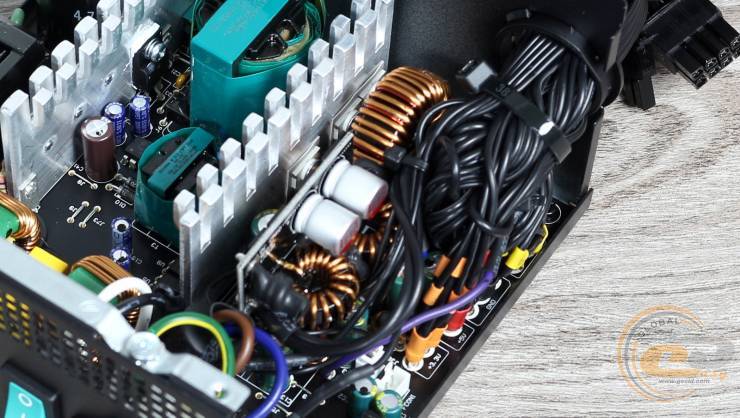

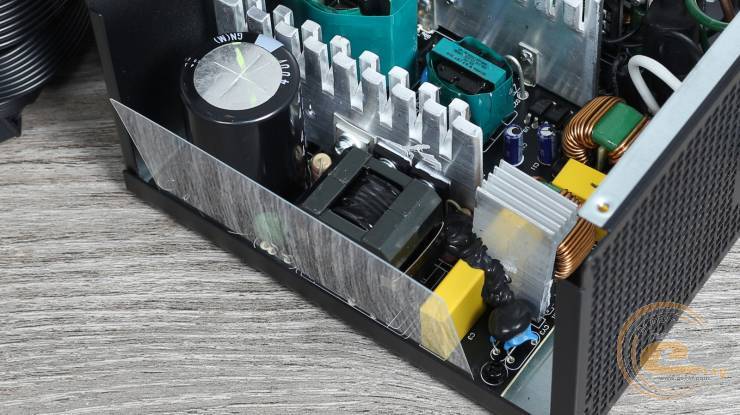

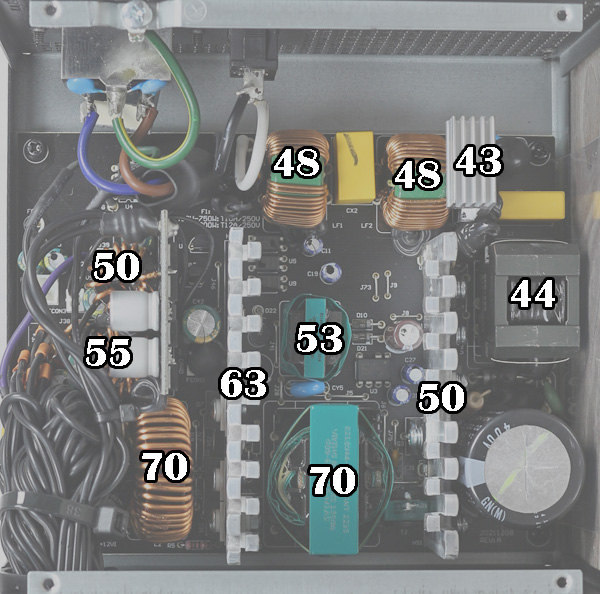

Двокаскадний вхідний фільтр включає у себе всі необхідні складові: пару немаленьких котушок, три X- та чотири Y-конденсатори, плавкий запобіжник, невеличкий варистор для обмежень стрибків напруги та терморезистор для обмеження пускових струмів. А діодна збірка отримала індивідуальне охолодження, що пояснюється підтримкою блочком широкого діапазону напруг.

Далі нескладно помітити дросель вузла APFC та три його силові елементи, закріплені на радіаторі. Що ж, і тут все необхідне на своєму місці.

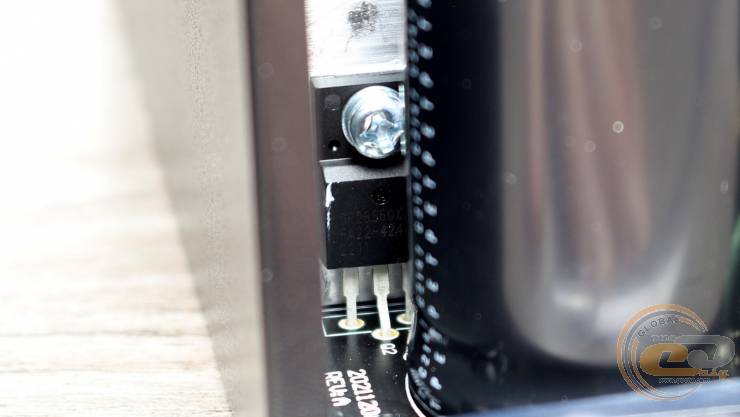

На цьому ж охолоджувачі розташувалися транзистори первинного перетворювача. Один із них нам вдалося роздивитися, і, судячи з маркування GP23S60X, перед нами елемент китайського походження.

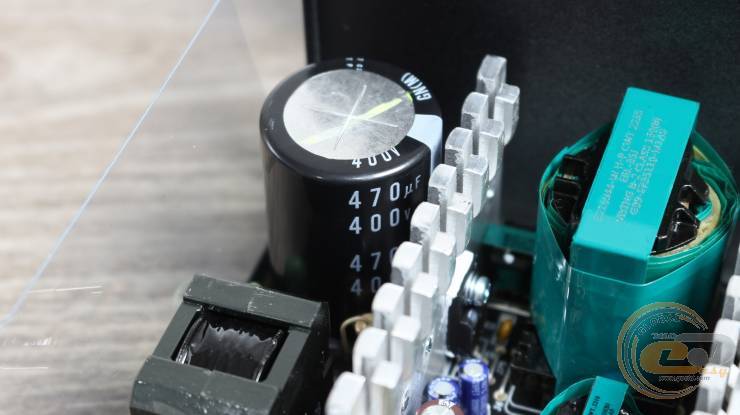

А от вхідний конденсатор nichicon має японське коріння і належить до високотемпературної серії (105°С). Його ємність 470 мкФ також є доволі непоганим показником, як для 650-ватника. Для порівняння, у бюджетних рішеннях аналогічної потужності часто використовують електроліти всього на 330 мкФ.

В основі DeepCool PK650D лежить платформа від компанії CWT, що нескладно з’ясувати за кольоровим оформленням трансформаторів та написах на них.

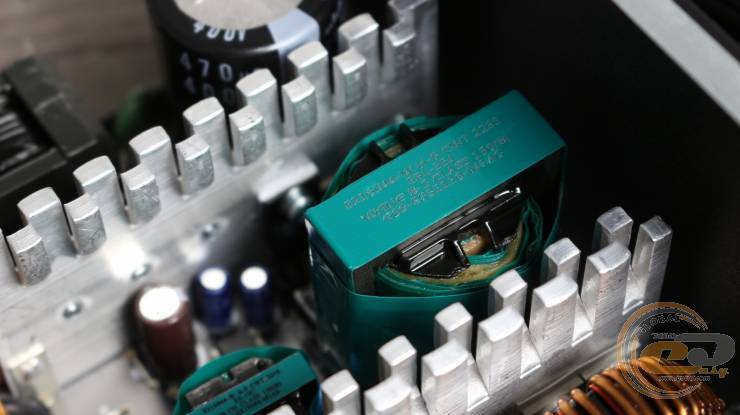

До речі, основний трансформатор має позначення ERL35. Що ж, такого елемента може виявитися малувато для 650-ватного БЖ, але про це дізнаємося уже під час тестів.

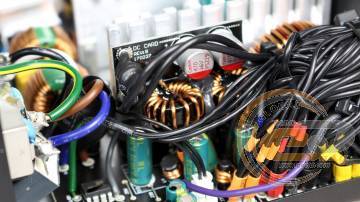

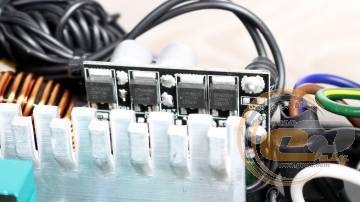

У вторинній частині схеми для формування каналів +5В та +3,3В використовуються сучасні DC-DC-перетворювачі на дочірній платі.



З одного її боку розташувалися дроселі і твердотільні конденсатори від тайванської CapXon, з іншого ж — польові транзистори SPN3006.

Що приємно, у фільтрі використовуються тайванські конденсатори виробництва TEAPO та Jun Fu із високотемпературних серій. А в інших вузлах нам також зустрілися і рішення під брендом Elite.

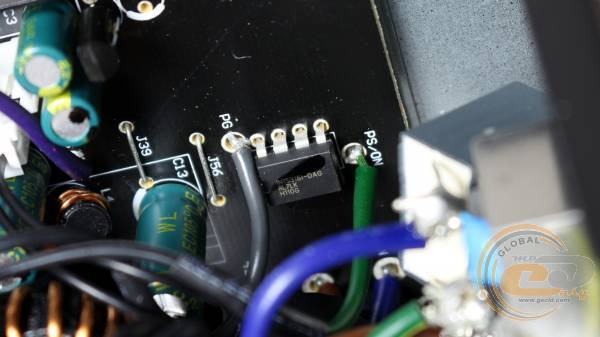

На завершення згадаємо про наявність мікросхеми IN1S315I-DAG, яка допомогла у реалізації в DeepCool PK650D повного спектру захистів:

  • від підвищеної вихідної напруги (OVP);
  • від заниженої вихідної напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP);
  • від перевантаження за струмом кожного каналу (OCP);
  • від перегрівання (OTP).

Крос-навантажувальні характеристики

А тепер переходимо до тестування.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їх номіналу.

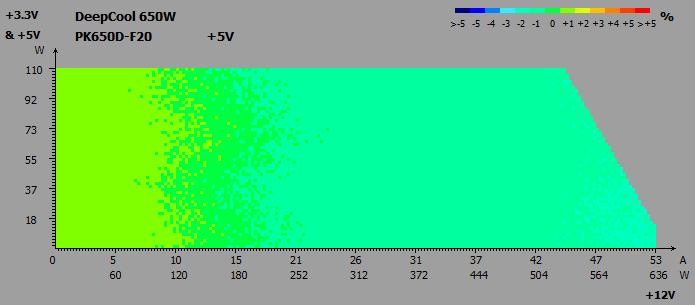

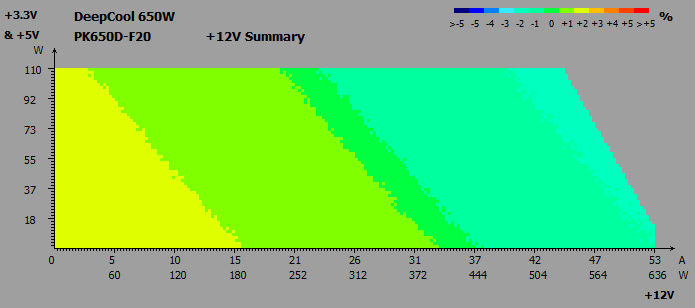

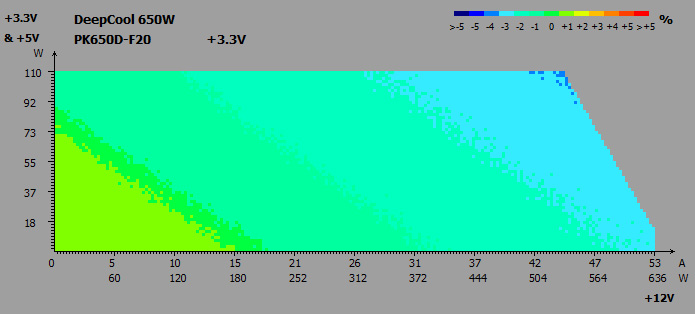

Під час крос-навантажувальних тестів на основних лініях живлення DeepCool PK650D були зафіксовані такі відхилення:

  • лінія +3,3В: від -4% до +1%;
  • лінія +5В: від -2% до +1%;
  • лінія +12В: від -2% до +2%.

На всіх каналах DeepCool PK650D маємо показники в межах норми, а лінії +5В та +12В до того ж потішили невеликими відхиленнями від номіналу.

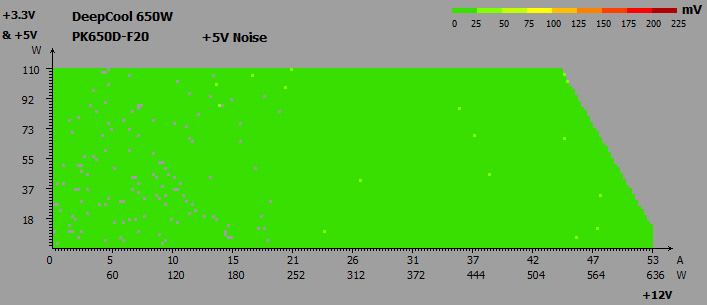

Шуми і пульсації на всьому діапазоні напруги

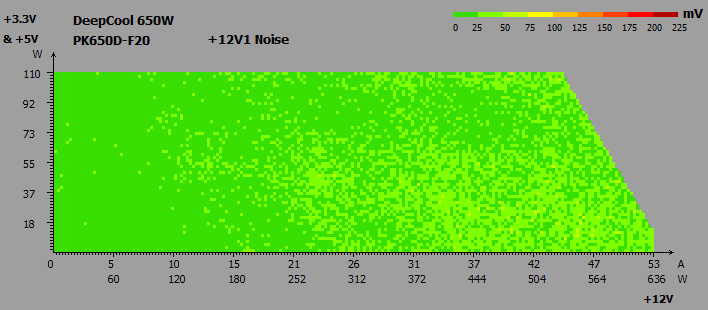

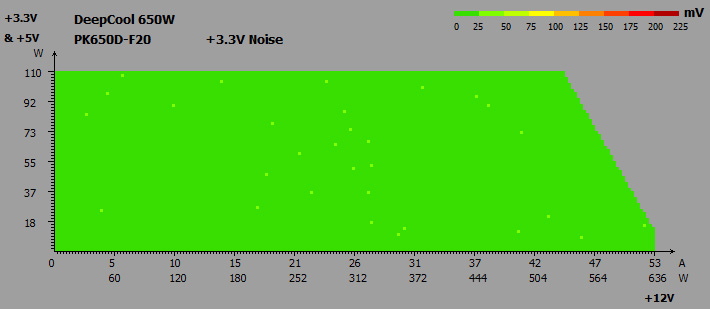

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

Пульсації на усіх трьох лініях також цілком вкладаються у вказані норми.

Чергова лінія живлення + 5VSB

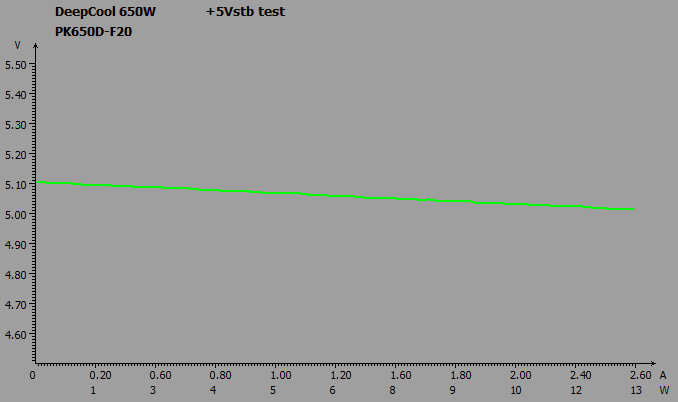

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,11 до 5,01 В (від +2,2% до +0,2%), навіть і близько не підходячи до граничних ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

65

130

200

275

325

400

475

530

650

Навантаження*, %

10

20

31

42

50

62

73

82

100

PFC

0,71

0,82

0,89

0,93

0,95

0,97

0,97

0,98

0,98

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також не підвів — при споживаній потужності в 275 Вт коефіцієнт PFC перевершив 0,9. Максимальне ж значення 0,98 зафіксоване при навантаженні 530 Вт і вище.

ККД

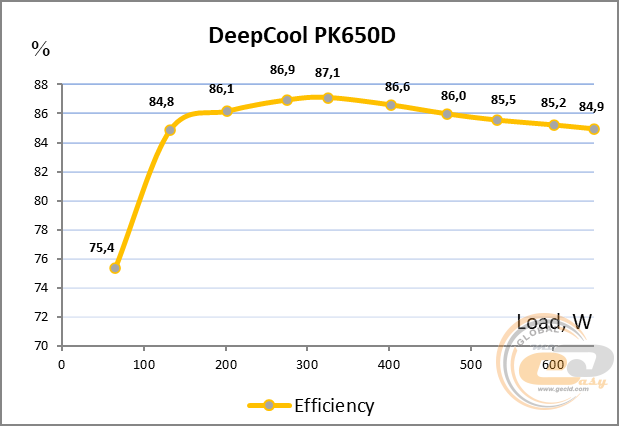

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що DeepCool PK650D цілком відповідає стандарту 80 PLUS Bronze. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 81%, 85% і 81% відповідно.

Система охолодження і температурний режим

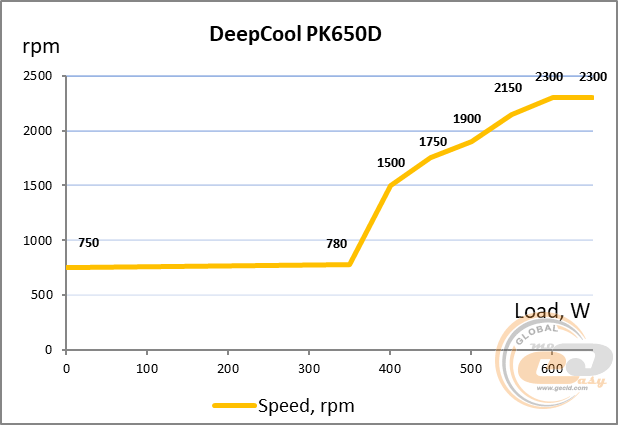

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

До позначки 350 Вт вертушка DeepCool PK650D обертається ну дуже повільно — 750-780 об/хв, тому пристрій працює дуже тихо. А от далі швидкість обертання вентилятора помітно зростає, а з нею і рівень шуму. При навантаженнях до 400 Вт блочок працює тихо, до 450 Вт рівень шуму нижчий за середній, до 550 Вт — уже середній. А понад цю позначку шум уже вище середнього рівня і не особливо комфортний.

Як показує карта температур після 15-хвилинного 630-ватного навантаження, вентилятор чудово справляється зі своїм прямим обов’язком. Так, температури найгарячіших компонентів усередині не перевищували 70°C — за трансформатор можна було не переживати. З іншого боку, шум від вентилятора при такому навантаженні є доволі відчутний — швидкість його обертання цілком можна було б зменшити.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності DeepCool PK650D не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Також блок живлення на відмінно справився з 800-Вт навантаженням, а це +23% до номіналу. Значення напруг і далі залишалися в нормі. На цьому ми заспокоїлися і перейшли до тестування на реальній конфігурації.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 3900XT без розгону. А в якості відеоприскорювача ми використовували свіжесеньку ASUS TUF Gaming Radeon RX 7900 XT OC Edition з TDP близько 300 Вт.

Материнська плата

GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP)

Кулер

ASUS TUF Gaming LC 240 ARGB

Оперативна пам’ять

2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX )

Відеокарти

ASUS TUF Gaming Radeon RX 7900 XT OC Edition 20 ГБ GDDR6

SSD

Kingston SUV500 480 ГБ

Корпус

be quiet! Pure Base 600 Window

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,31

+2,6

Burn

12,3

+2,5

+5В

Idle

5,07

+1,4

Burn

5,12

+2,4

+3,3В

Idle

3,34

+1,2

Burn

3,39

+2,7

Вхідне енергоспоживання, Вт

Idle

57

Burn

552

Як видно, конфігурація з потужним процесором і топовою сучасною відеокартою цілком під силу нашому піддослідному. Застосування DC-DC-перетворювачів допомогло мінімізувати відхилення напруг до максимум +2,7 В при все тій же нормі ±5% від їх номіналу. До того ж залишається хороший запас за потужністю, а отже і маємо більш комфортний акустичний фон.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення DeepCool PK650D порадує свого власника низьким енергоспоживанням у вимкненому стані комп'ютера - 2 Вт і в сплячому режимі -3 Вт.


Підсумок

Блок живлення DeepCool PK650D виявився досить хорошим варіантом для тих, кому не по кишені «золоті» рішення. Він запросто заживить навіть топові конфігурації, як ми переконалися за результатами тестування. А завдяки DC-DC-перетворювачам напруги при цьому будуть далекими від критичних значень. Крім того, не викликали зауважень ні пульсації, ні інші показники.

Що ж стосується “начинки”, то всі захисти і необхідні вузли на місці і у повному складі. Вхідний високотемпературний конденсатор родом із Японії, інші ж зроблені на Тайвані і є хорошими середнячками в питанні якості та ціни. А вентилятор оснований на підшипнику типу Hypro Bearing, який також обіцяє більший ресурс у порівнянні зі звичайною втулкою. До того ж компоненти мають невелике нагрівання навіть при номінальному навантаженні. Кульмінацією усього перерахованого є 5-річна гарантія від виробника, тоді як у конкурентів зазвичай зустрічаємо 2-річний термін.

Сподобався також багатий набір конекторів живлення на кабелях-шлейфах. Втім, їхній діаметр вибраний з мінімальним запасом, як і довжина провідників. Також вони не модульні, а у повному складі виходять з корпусу. Зрештою, враховуючи цінник, це цілком можна пробачити. А от що дійсно варто враховувати при купівлі, то це підвищений рівень шуму вентилятора при навантаженні 550 Вт і вище.

Що ж, як бачимо, тепер у сегменті блоків живлення з цінником близько $75 з’явився ще один гідний конкурент. І справді, DeepCool PK650D має чим потішити свого покупця, до того ж протягом тривалого терміну експлуатації.

Переваги:

  • хороший рівень ККД (в піку понад 87%, 80 PLUS Bronze);
  • наявність виділеного каналу +12В з навантажувальною здатністю до 54 А (648 Вт);
  • при підключенні до потужної конфігурації напруги залишаються в межах норми;
  • хороший запас за потужністю (+23% до номіналу);
  • роздільна система стабілізації живлення;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • застосування вхідного японського та ряду тайванських конденсаторів;
  • низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
  • вентилятор з підшипником Hypro Bearing;
  • дуже тиха робота при навантаженні до 350 Вт;
  • низьке нагрівання внутрішніх компонентів навіть при номінальному навантаженні;
  • кабелі у вигляді шлейфів;
  • чотири 6+2-контактні роз'єми PCIe;
  • порівняно доступна вартість ($75);
  • 5 років гарантії.

Недоліки:

  • шум вище середнього при навантаженні понад 550 Вт.


Автор: Олесь Пахолок

Висловлюємо подяку компанії Deepcool за наданий для тестування блок живлення.

Стаття прочитана раз(и)
Опубліковано : 13-03-2023
