Огляд і тестування блока живлення Corsair RM650i

Улітку цього року компанія Corsair розширила й без того немаленький модельний ряд високоефективних блоків живлення, додавши нову лінійку під назвою «Corsair RMi». Багато хто вважає, що представники цієї серії побудовані на базі пристроїв Corsair RM і відрізняються від них тільки використанням більш прогресивного цифрового інтерфейсу Corsair Link (раніше він мав аналогову реалізацію). Але ця думка помилкова, оскільки в основу блоків живлення Corsair RMi лягла повністю нова платформа, якість компонентної бази була переведена на більш високий рівень, а система охолодження обзавелася тихим вентилятором на FDB-підшипнику. Навіть гарантійний термін з п'яти років збільшився до семи, що, погодьтеся, також говорить багато про що.

А завдяки використанню вдосконаленого інтерфейсу Corsair Link у користувача з'явилася можливість не тільки відслідковувати стан блока живлення, але й здійснювати безпосереднє керування деякими його параметрами.

Corsair RM650i

Тобто незважаючи на схожість назв, представники серії Corsair RMi є зовсім новими моделями, одну з яких нам вдалося роздобути на тестування – Corsair RM650i. На момент написання огляду вона ще не встигла надійти на вітчизняний ринок комплектуючих, тому важко сказати про її точну вартість у нас. Можемо лише повідомити про ціну в закордонних інтернет-магазинах − приблизно $140, що, на наш погляд, не так вже і багато, враховуючи її заявлені можливості.

Специфікація:

Модель

Corsair RM650i

Тип

ATX12V v2.4 / EPS12V v2.92

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

648

Потужність ліній +3,3В і +5В, Вт

130

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

54

-12В

0,8

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

5 – 10

ККД, %

92

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

> 90

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Повністю модульна

Кількість роз’ємів PCIe

4 (6+2-контактні)

Тип охолодження

Напівпасивне (135-мм вентилятор)

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Захисти

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

160 х 150 х 86

Гарантія, років

7

Сайт виробника

Corsair

Сторінка продукту

Corsair RM650i

Упаковка та комплект поставки

Corsair RM650i

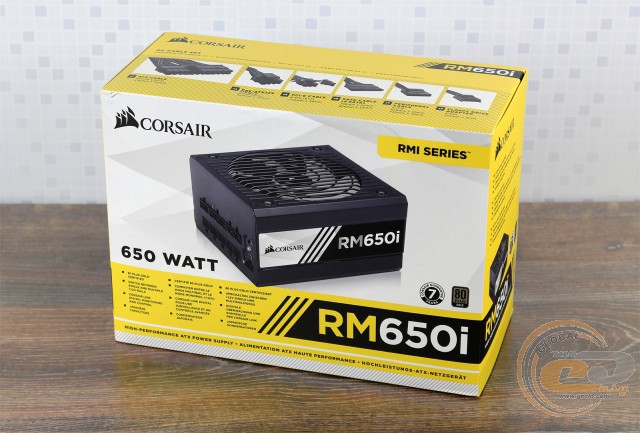

Блок живлення Corsair RM650i постачається в барвистій картонній упаковці з хорошим інформаційним наповненням: крім основних характеристик пристрою тут також можна виявити відомості про конфігурацію системи його кабелів, рівень ККД при різних навантаженнях і роботу системи охолодження.

Corsair RM650i

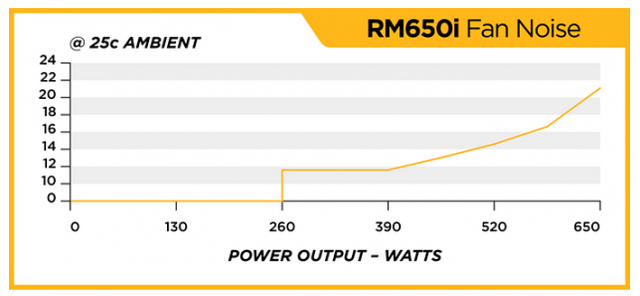

До слова, остання носить гібридний характер. Тобто до певного моменту (згідно із представленим графіком, до позначки в 260 Вт) вентилятор не обертається, а блок живлення функціонує в повністю беззвучному режимі.

Corsair RM650i

Corsair RM650i

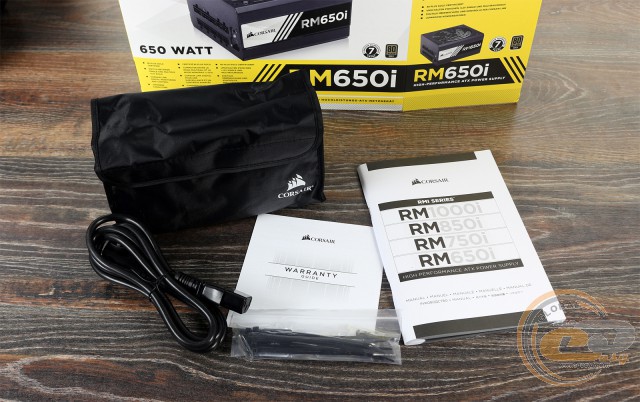

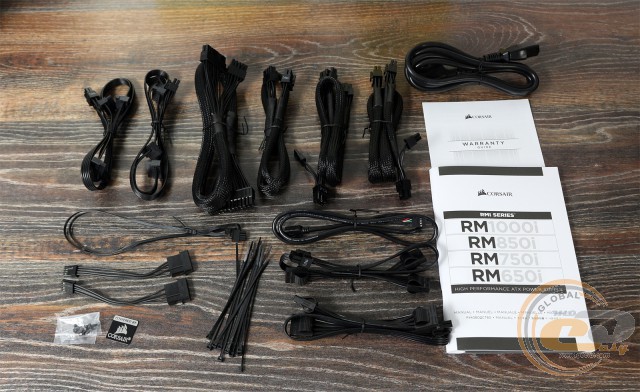

У комплект поставки моделі Corsair RM650i включені всі необхідні компоненти, які можуть знадобитися користувачу під час її експлуатації, а саме:

  • мережевий шнур живлення;
  • набір від’єднуваних кабелів для підключення комплектуючих;
  • набір кабелів для використання інтерфейсу Corsair Link;
  • гвинти для кріплення блока живлення усередині корпусу;
  • комплект одноразових стяжок;
  • сумочка для зберігання невикористовуваних кабелів;
  • наклейка з логотипом компанії.

Зовнішній вигляд

Corsair RM650i

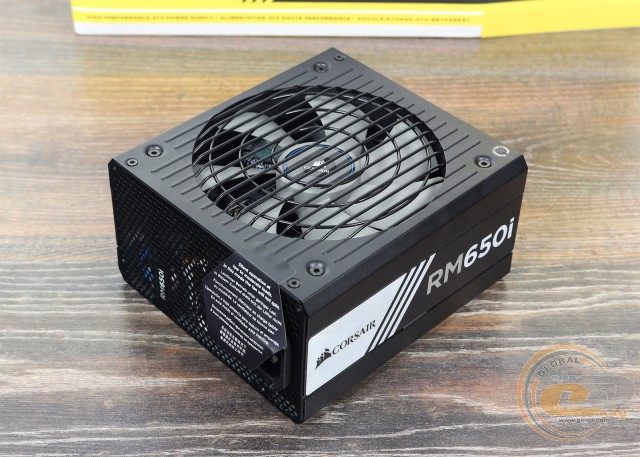

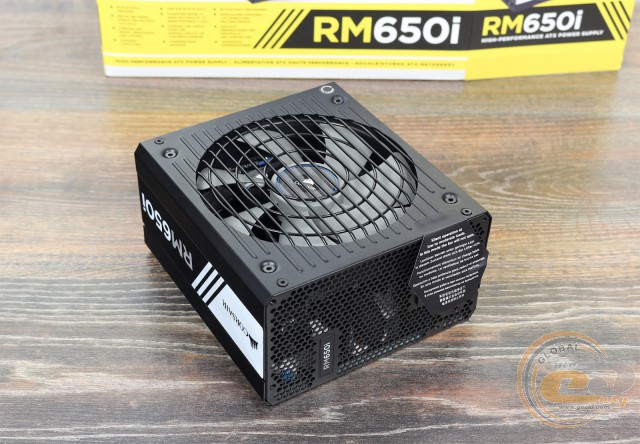

Тестований блок живлення зовні дещо відрізняється від своїх аналогів: використана інша форма корпусу, а також встановлена нестандартна решітка вентилятора. Однак це ніяк не вплинуло на його розміри. Вони як і раніше становлять 160 х 150 х 86 мм, тому з розташуванням моделі Corsair RM650i усередині комп'ютера не повинно виникнути ніяких проблем.

Corsair RM650i

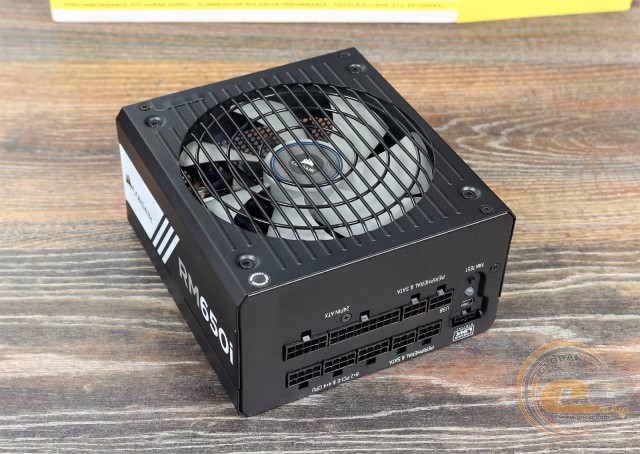

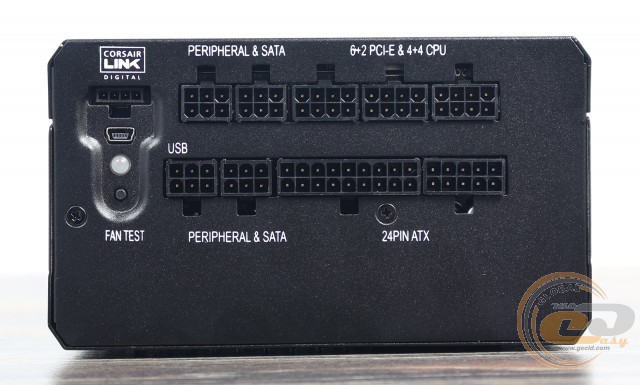

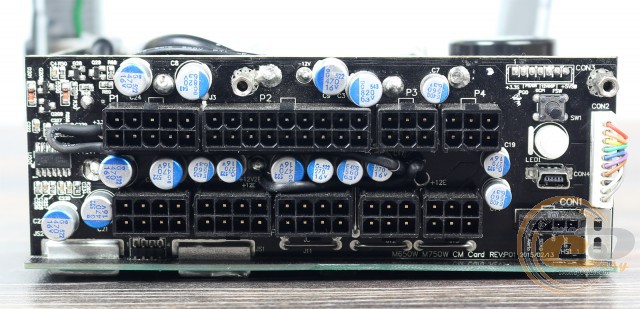

Тим більше що тут застосовується повністю модульна конфігурація кабелів, яка значно полегшує складання системи. Усього ж для підключення комплектуючих призначені дев'ять роз’ємів. Нижче наводиться призначення кожного з них:

  • 18-контактний і 10-контактний («24PIN ATX») − для живлення материнської плати;
  • чотири 6-контактні («Peripheral & SATA») − для живлення периферії;
  • три 8-контактні («6+2 PCI-E & 4+4 CPU») − для додаткового живлення процесора та відеокарт.

Також на задню панель винесені роз’єми (4-контактний C-LINK і mini-USB) для реалізації фірмового інтерфейсу Corsair Link. Це унікальна розробка компанії Corsair, про яку варто розповісти детальніше.

Технологія Corsair Link являє собою програмно-апаратний комплекс, який дозволяє не тільки стежити за основними параметрами системи, але й керувати їхніми значеннями. Зокрема, присутня можливість спостереження за температурними показниками усіх встановлених комплектуючих і автоматичного регулювання швидкості обертання використовуваних у ПК вентиляторів.

Але оскільки в даному огляді мова йде про блок живлення, то й цікавлять нас у першу чергу його функціональні можливості. Для їхньої реалізації більше не потрібно купувати окремий модуль Corsair Link (аналогово-цифровий комутатор), оскільки тепер Corsair RM650i можна приєднувати прямо до ПК за допомогою USB-кабелю. Від користувача потрібно лише встановити відповідне програмне забезпечення, доступне на офіційному сайті.

Corsair RM650i

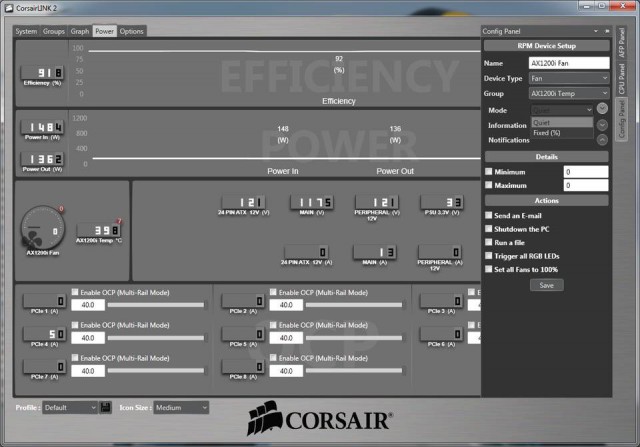

Після чого власнику системи надається унікальна можливість стежити за показниками вхідної та вихідної споживаної потужності, швидкістю обертання вентилятора, станом вихідних напруг на стороні блока живлення, рівнем його ефективності і, найголовніше, споживаним навантаженням через кожен роз’єм. Усе це робить модель Corsair RM650i прекрасним помічником під час тестування та розгону комплектуючих. Крім того, утиліта дозволяє розбивати 12-вольтову лінію на кілька віртуальних, встановлювати межу спрацьовування захисту за струмом (OCP) на кожному каналі або ж зовсім його відключати. Знову ж, пригодиться під час оверклокінгу, особливо з використанням екстремальних систем охолодження.

Corsair RM650i

Також на задній панелі розташована маленька клавіша з позначкою «FAN TEST», натискання на яку приведе до короткочасного запуску вентилятора – така собі своєрідна можливість перевірки працездатності активної частини системи охолодження.

Corsair RM650i

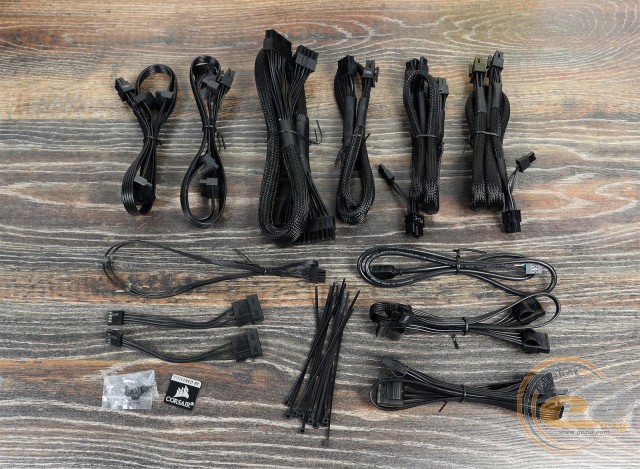

Що стосується конфігурації вихідних кабелів, то тут також немає ніяких дорікань. Мало того, що всі провідники належать до модульного типу, так більшість із них ще й зроблені у вигляді гнучких шлейфів. Це значно спрощує їхнє укладання усередині корпусу й дозволяє позбутися скупчення незадіяних кабелів. У результаті й збірка виглядатиме більш охайною, і циркуляція повітря покращиться.

Основні конектори живлення представлені 20+4-контактним роз’ємом ATX і 4+4-контактним ATX12V (обидва є розбірним). Для додаткового ж живлення відеокарт передбачені відразу чотири 6+2-контактні роз’єми PCIe, що дозволить використовувати Corsair RM650i у складі продуктивних геймерських конфігурацій, які включають у себе кілька відеокарт. Ось що означає впевненість виробника в можливостях свого продукту.

Доступних роз’ємів SATA і PATA також цілком достатньо для приєднання усієї необхідної периферії: при бажанні без проблем можна буде створити файл-сервер на вісім накопичувачів і обвішати його з усіх боків вентиляторами (природно, без залучення сторонніх перехідників).

Повна специфікація системи вихідних кабелів моделі Corsair RM650i наведена нижче в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо з корпусу

20+4-контактний роз’єм живлення ATX

1

61

4+4-контактний роз’єм живлення ATX12V

1

65

два 6+2-контактні роз’єми PCIe

2

60 + 15

чотири роз’єми SATA

1

40 + 10 + 10 + 10

чотири роз’єми SATA

1

55 + 10 + 10 + 10

три роз’єми PATA

1

45 + 10 + 10

чотири роз’єми PATA

1

45 + 10 + 10 + 10

перехідник PATA-FDD

2

10

кабель Corsair Link (для підключення через аналоговий інтерфейс Corsair Link)

1

80

USB-кабель (для підключення через цифровий інтерфейс Corsair Link)

1

80

Corsair RM650i

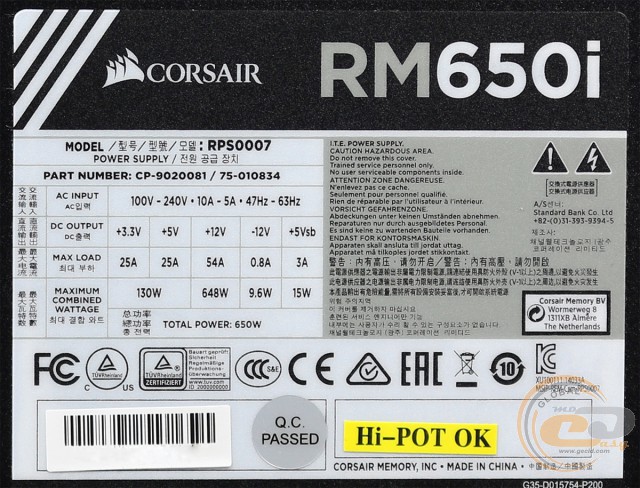

Перш ніж перейти до аналізу апаратної платформи, пропонуємо поглянути на електротехнічні характеристики блока живлення, зазначені на етикетці. Його номінальна потужність становить 650 Вт. При цьому канал +12В виконаний у вигляді однієї лінії й розрахований практично на таке ж навантаження – 648 Вт або 99,7% від загальної потужності, що є найбільш оптимальним варіантом для сучасних комплектуючих, особливо якщо передбачається їхній розгін. Сумарна потужність каналів +3,3В і +5В рівна 130 Вт, чого також буде цілком достатньо для підведення живлення до периферійних пристроїв у рамках настільної конфігурації.

Модель Corsair RM650i здатна працювати в широкому діапазоні вхідних напруг (100 – 240 В), тому в умовах нестабільної електромережі можна буде обійтися без зовнішніх стабілізаторів живлення.

Внутрішнє обладнання

Corsair RM650i Corsair RM650i

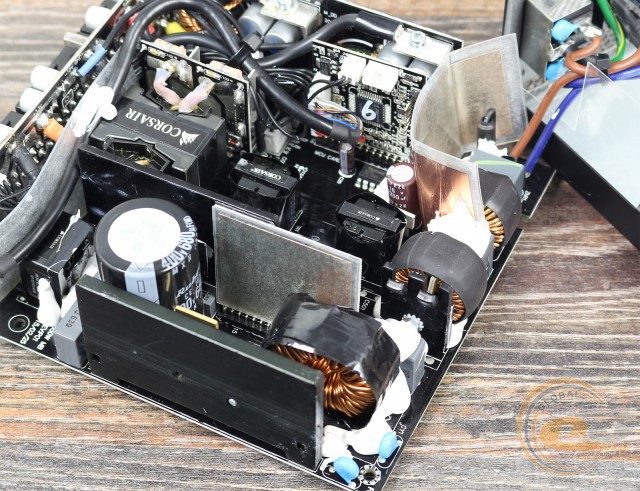

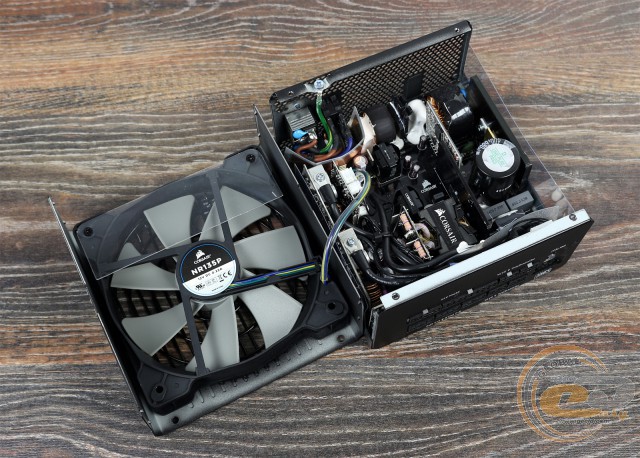

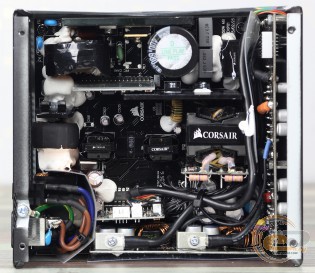

В основу тестованого пристрою лягла одна з останніх розробок компанії CWT, де головний перетворювач побудований за високоефективною резонансною схемою (LLC), а низьковольтна частина являє собою синхронний випрямляч із DC/DC-конвертерами напруг +3,3В і +5В. Навіть не вдаючись у такі подробиці, одного тільки погляду на щільне компонування внутрішнього простору та відмінну якість розпаювання друкованої плати достатньо, щоб зрозуміти, що ми маємо справу із блоком живлення топового рівня.

Corsair RM650i

Пасивна частина системи охолодження Corsair RM650i представлена трьома товстими алюмінієвими радіаторами у високовольтній частині та кількома невеликими пластинами в низьковольтній. Нехай вас не бентежать розміри останніх, оскільки для формування вихідних напруг використовуються високоефективні транзисторні збірки з дуже низьким опором відкритого каналу. Усе це «добро» обдувається 135-мм вентилятором Corsair NR135P (2,64 Вт), основаним на гідродинамічному підшипнику (FDB), який, як відомо, має найкраще співвідношення шуму та надійності.

Corsair RM650i

Нагадаємо, що в Corsair RM650i система охолодження може функціонувати в гібридному режимі. Причому момент старту вентилятора і його швидкість не прив'язані жорстко до споживаної потужності, а залежать від нагрівання внутрішніх компонентів. Відповідний термодавач закріплений на радіаторі в низьковольтній частині.

Corsair RM650i

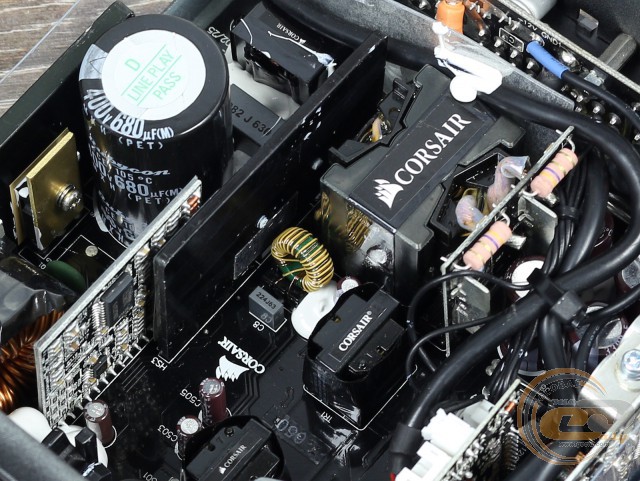

Як і належить якісним рішенням, на вході встановлений повноцінний фільтр електромагнітних перешкод (варистор, два дроселі, пара X- і дві пари Y-конденсаторів) і модуль активної корекції коефіцієнта потужності (APFC). Ємність накопичувального конденсатора обрана з дуже великим запасом (680 мкФ), а сам він виготовлений японською компанією Rubycon і розрахований на підвищені робочі температури (до 105°С). Усе це гарантує його найвищу якість і дозволяє розраховувати на тривалий термін служби.

Corsair RM650i

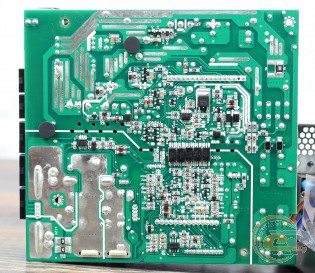

Керування головним перетворювачем здійснюється за допомогою контролера Infineon ICEHS01G, а за коректну роботу модуля APFC відповідає чіп CM03X. Маркування ж силових ключів розглянути не вдалося. Відразу ж за силовим трансформатором розташована дочірня плата, де за допомогою чотирьох транзисторних збірок формується напруга +12В

Corsair RM650i

Corsair RM650i

Corsair RM650i

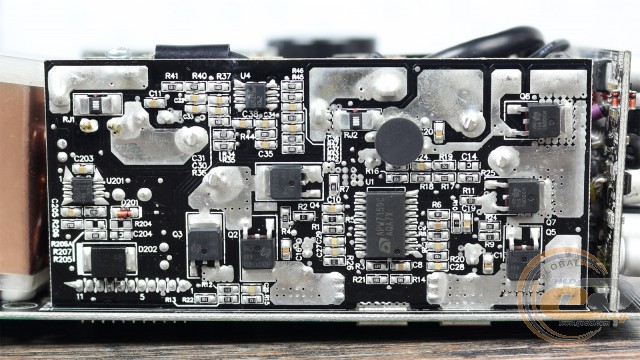

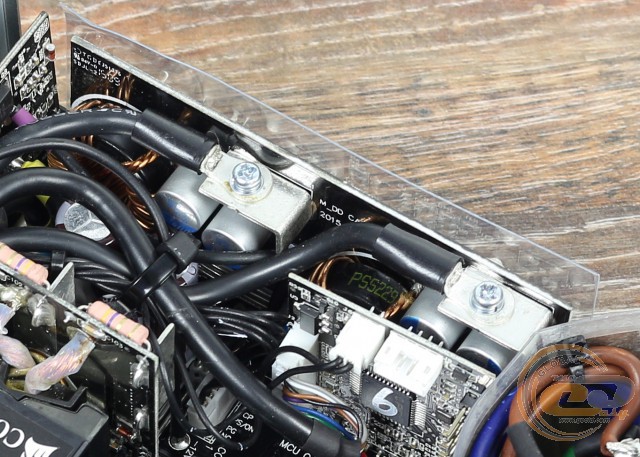

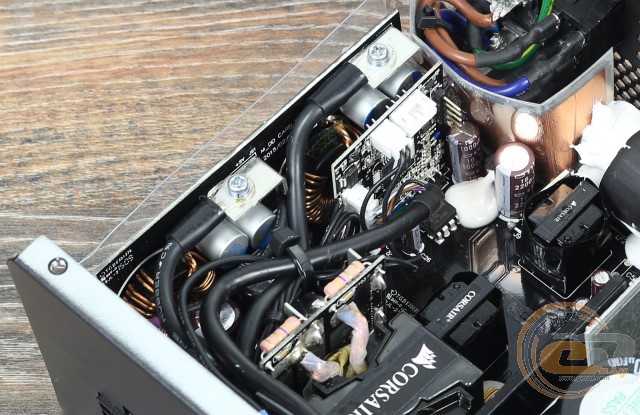

Інші номінали (+3,3В і +5В) виходять із +12В за допомогою DC/DC-перетворювачів (4 х M3006D, 2 x M3004D), які також винесені на окрему друковану плату. Там же розташована й більша частина елементів фільтрів вихідних напруг. До слова, стабілізація тут носить роздільний характер, а для згладжування пульсацій використовуються винятково японські конденсатори (переважно твердотільного типу) з високотемпературних серій (до 105°С).

Corsair RM650i

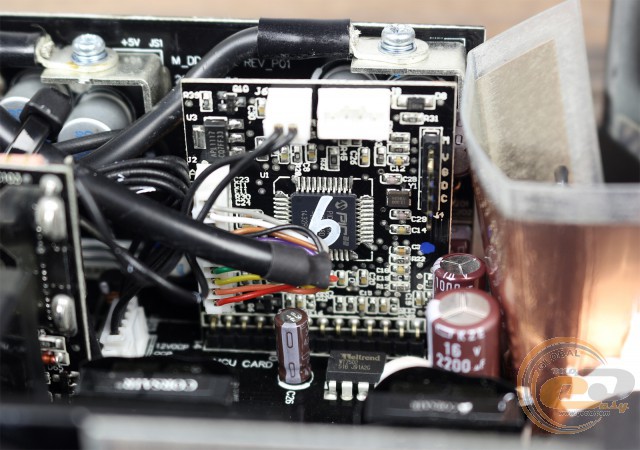

Інтерфейс Corsair Link і всі надавані ним можливості реалізовані за допомогою окремого модуля на основі чіпа із сімейства Microchip PIC32MX. Згідно зі специфікацією, у тестованому блоці живлення передбачений повний перелік необхідних захистів:

  • захист від підвищеної напруги (OVP);
  • захист від зниженої напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження за потужністю (OPP);
  • захист від перевантаження за струмом кожного каналу (OCP);
  • захист від перегрівання (OTP).

Відповідний контролер представлений мікросхемою Weltrend WT7502.
