Огляд блоку живлення Cooler Master Silent Pro M500

Компанія Cooler Master належить до провідних виробників корпусів і систем охолодження, але, крім того, вона пропонує ще і блоки живлення. З джерелами живлення виробництва компанії Cooler Master нашої тестової лабораторії доводиться зустрічатися вперше. Незважаючи на досить велику поширеність цього бренда за кордоном, у нашому регіоні блоки живлення цієї компанії поки можна вважати рідкістю. Хоча на даний момент в асортимент Cooler Master входить сім серій блоків живлення, що зовсім не мало.

Cooler Master Silent Pro M500

Ми ж розглянемо одне з найцікавіших рішень серії «Silent Pro» потужністю 500 Вт - Cooler Master Silent Pro M500. У цю серію входять джерела потужністю від 500 до 1000 Вт. Нами ж була обрана початкова і найбільш доступна модель. У більшості випадків моделі однієї серії мають багато спільного, тому оцінивши якість однієї моделі, можна приблизно уявити чого варто очікувати від інших представників серії.

Cooler Master Silent Pro M500

Упаковка у джерела живлення Silent Pro M500 RS-500-AMBA-D3 дуже щільна і оригінальна по своїй будові. Інформація про продукт розміщена не на коробці, у якій знаходиться джерело живлення, а на етикетці, якою він обгорнений. З передньої сторони можна розглянути зовнішній вигляд блоку живлення Cooler Master Silent Pro M500, а зі зворотної – довідатися про його переваги.

Cooler Master Silent Pro M500

До переваг блоку живлення Cooler Master Silent Pro M500 виробник відніс:

  • Модульне підключення шлейфів;
  • Більш надійні конденсатори японського виробництва;
  • Силіконові антивібраційні прокладки;
  • Ефективну систему охолодження.

Також на звороті можна побачити можливості основних ліній живлення і повну специфікацію блока живлення Cooler Master Silent Pro M500:

Торговельна марка

Cooler Master

Модель

Silent Pro M500 (RS-500-AMBA-D3)

Тип

ATX12V v2.3
EPS 12V V2.91

Максимальна потужність, Вт

500

Потужність по каналу 12В, Вт

408

Ліній +12V

1

Виходи

+3.3V – 20A,
+5V – 20A,
+12V1 – 34A,
-12V – 0.5A,
 +5VSB – 2.5A

PCI-E роз’єм

6+ 2-контактні 2 шт.

Сертифікований для SLI

Так

Сертифікований для CrossFireX

Немає

Модульний

так

ККД

82

Ресурс, годин

>100 000

80 PLUS сертифікований

Так

Коефіцієнт потужності (PF)

>0,9

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

90-264

Частота вхідної напруги, Гц

47-63

Вхідний струм, А

8/4 А

Розмір вентилятора, мм

130x135x25

Рівень шуму, дБ

-

Регулятор швидкості обертання вентилятора

 Є

Час утримання, мс

>17

Захист

OVP, UVP, OCP, OPP, OTP, SCP, OLP

Електромагнітні безпека і сумісність (EMI/EMC)

NEMKO, TUV, CE, GOST, C-tick, UL, FCC

Відповідність RoHS (низький зміст у припої свинцю та кадмію)

 Є

Розміри (ШхДхВ), мм

150 х 150 х 86

Комплектація

Набір модульних кабелів,
Дві антивібраційні прокладки,
Інструкція з CD-диском,
Чотири гвинти

Гарантія

5 років

Сайт виробника

http://www.coolermaster.com/

Приємно, що в специфікації Cooler Master Silent Pro M500 виробник відзначає наявність захисту від перевантаження, перенапруги, перегріву і короткого замикання.

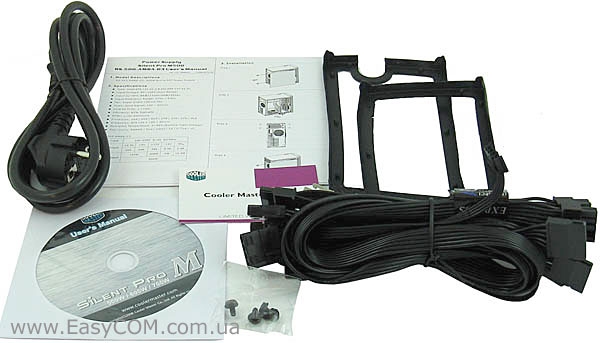

У комплект блока живлення Cooler Master Silent Pro M500 входить:

  • Набір модульних кабелів,
  • Дві антивібраційні прокладки,
  • Інструкція з CD-диском,
  • Чотири гвинти.

Cooler Master Silent Pro M500

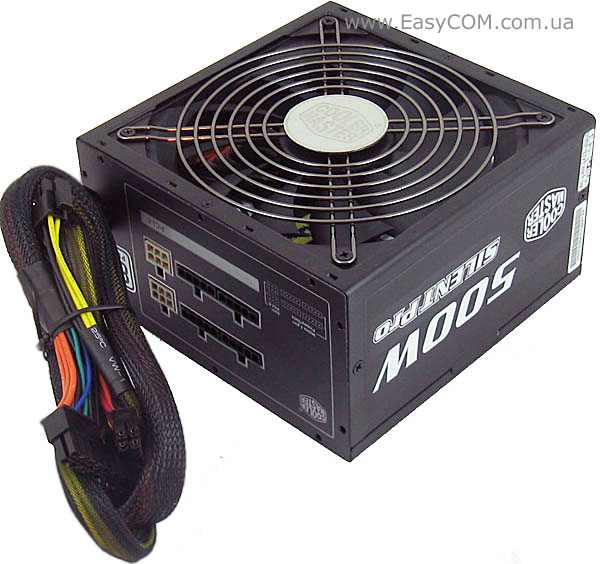

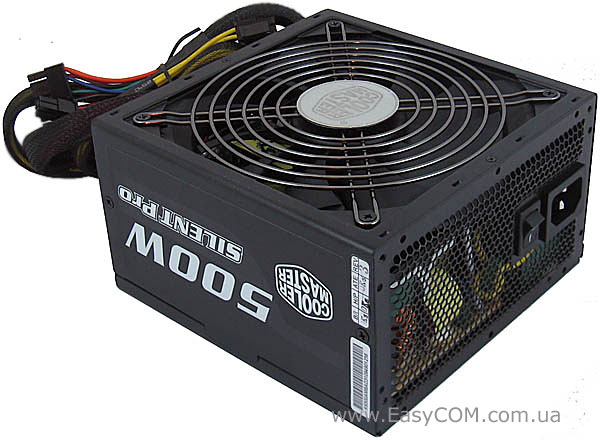

Блок живлення Cooler Master Silent Pro M500 має дуже стильний зовнішній вигляд. Габаритні розміри корпуса практично стандартні 150х150х86 мм. На чорному корпусі блока живлення дуже сильно виділяється напис «500W Silent Pro», який виконаний білим кольором.

Cooler Master Silent Pro M500

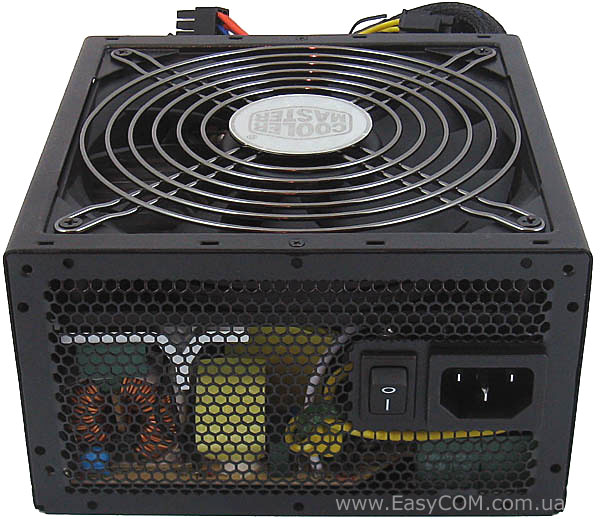

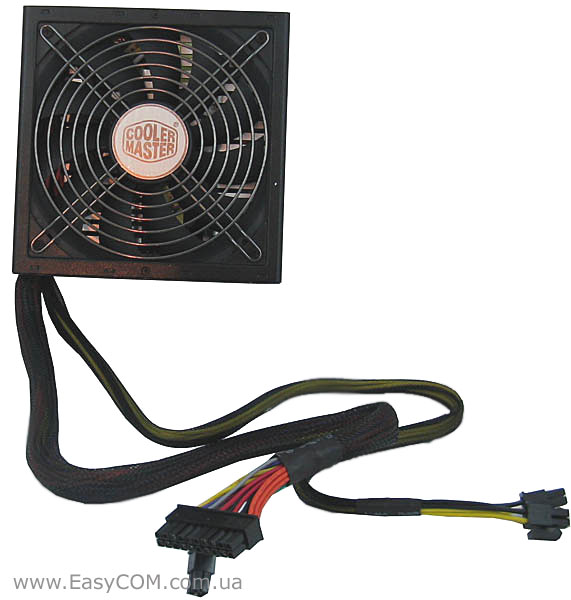

Вентилятор діаметром 135 мм закритий великою вентиляційною сіткою з логотипом «Cooler Master».

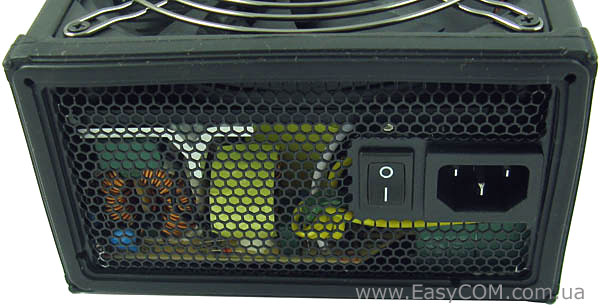

Зворотна панель виконана по особливому – її вентиляційна сітка як би випирає назовні. Зроблено це для того щоб антивібраційна прокладка більш чітко встановлювалася між блоком живлення і корпусом.

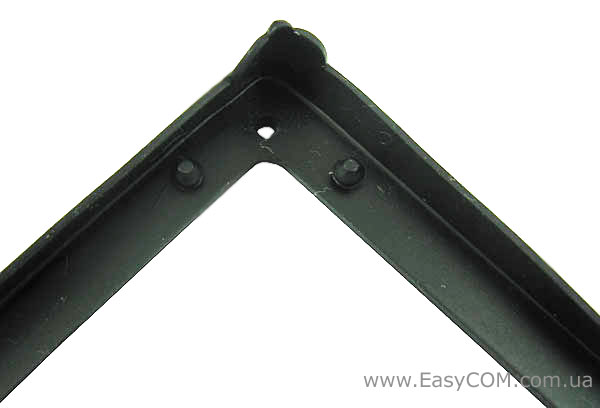

Більше того, для того щоб антивібраційна прокладка фіксувалася на блоці живлення і її в процесі встановлення не доводилася довго і нудно підкладати під корпус, на ній є спеціальні фіксатори.

Як і повинно бути, навпроти монтажних отворів у прокладці є отвори для гвинтів. Далеко не кожне джерело живлення, комплектується подібним засобом зменшення шуму, тому цей дріб'язок можна назвати перевагою.

Cooler Master Silent Pro M500

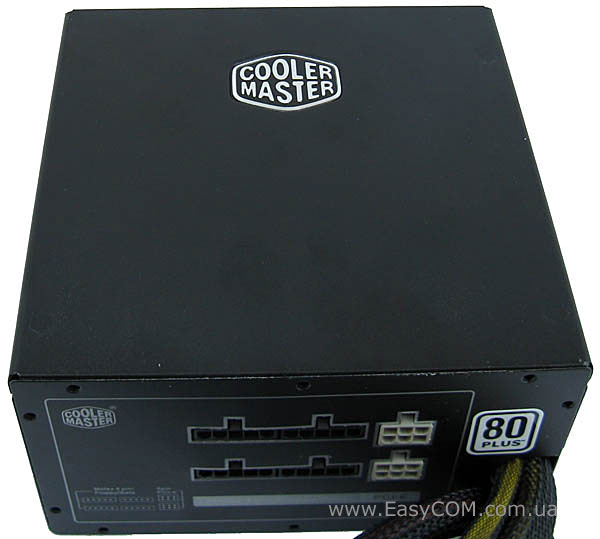

На верхню панель Cooler Master Silent Pro M500 нанесений логотип компанії, який буде видно, якщо блок живлення буде встановлений у нижній частині корпуса.

Cooler Master Silent Pro M500

До блоку живлення Cooler Master Silent Pro M500 постійно приєднаний кабель з 20+4-контактним роз’ємом живлення і кабель із 4+4-контактним роз’ємом для живлення процесора. Причому обидва кабелі мають нейлонову оплітку.

Cooler Master Silent Pro M500

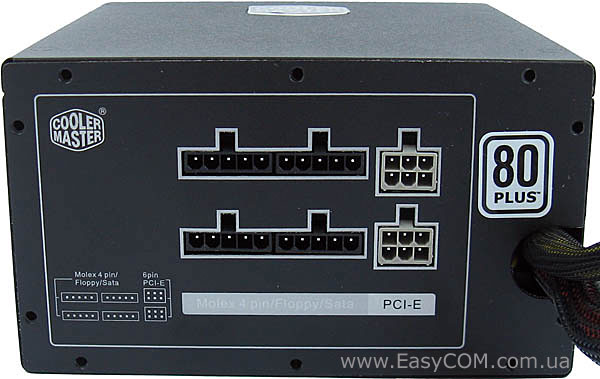

Інші кабелі передбачається приєднувати до блоку живлення модульно і за бажанням користувача. Оскільки роз’єми відрізняються за формою, то переплутати їх буде неможливо.

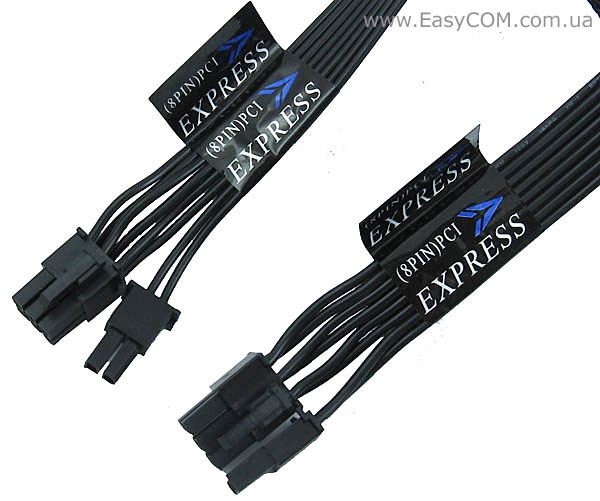

Блок живлення Cooler Master Silent Pro M500 оснащується одразу двома кабелями з 6+2-контактним роз’ємом PCIE, який призначений для живлення відеокарт.

Незвичайною деталлю модульних кабелів блоку живлення Cooler Master Silent Pro M500 є тип проводів. Провода мають один колір у «склеєній» ізоляції. Тому оплітка для них, яка б утримувала їх разом, не потрібна.

Всі роз’єми і довжина проводів блока живлення Cooler Master Silent Pro M500 зібрані в таблиці:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення материнської плати

45

4+ 4-контактний роз’єм живлення процесора

55

Два 6+2-контактних роз’єми PCIe

45

2 х Три роз’єми для пристроїв SATA

45-60-75

Два роз’єми для периферійних пристроїв PATA і FDD

45-60-75 (FDD)

Три роз’єми PATA

45-60-75

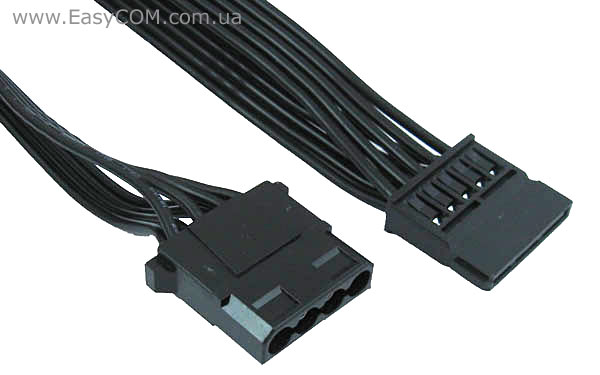

Роз’єми живлення SATA і PATA також мають чорний колір. Таким чином, майже все джерело живлення Cooler Master Silent Pro M500 виконане у чорному кольорі, що, звісно ж, повинно сподобатися деяким моддерам. Кількості роз’ємівSATA і PATA, як і довжини кабелів, цілком повинно вистачити для ігрової конфігурації.

Cooler Master Silent Pro M500

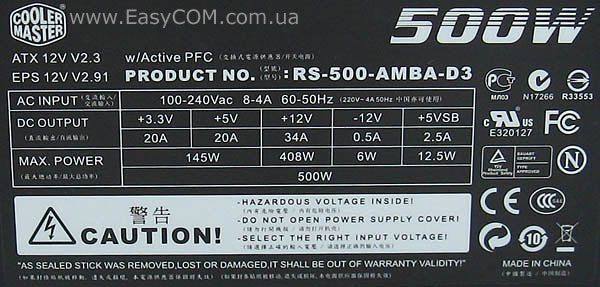

Згідно етикетки, блок живлення Cooler Master Silent Pro M500 має всього одну лінію +12 В навантажувальною потужністю до 408 Вт, а також лінії +5 і +3,3 В здатні витримати навантаження до 20 А. Наявність однієї фізичної лінії +12 В є досить великим плюсом для джерела живлення, оскільки наперед виключаються ситуації з нерівномірним розподілом потужності по лініям. А це, в cвою чергу, дозволяє повніше навантажити блок живлення. Але потужність каналу лінії +12 В, як для джерела живлення потужністю 500 Вт, все-таки замала. Умовно можна вважати, що Cooler Master Silent Pro M500 здатний забезпечити живленням комп'ютер, який споживає близько 450 Вт.

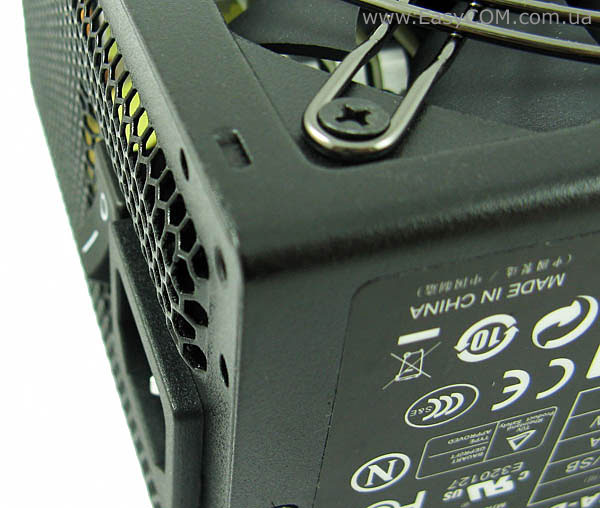

По коду E320127 на етикетці можна з'ясувати, що виробником Cooler Master RS-500-AMBA-D3 є сама компанія Cooler Master Co LTD, а не якийсь сторонній ОЕМ-виробник.

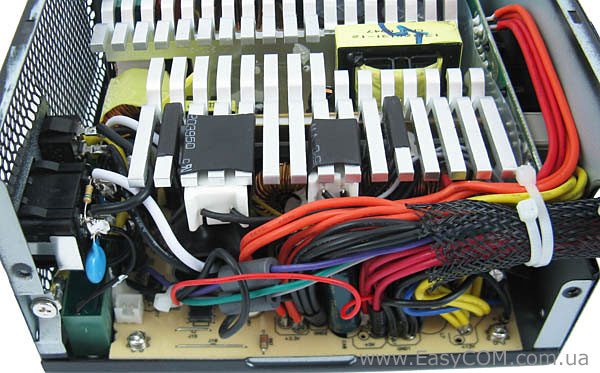

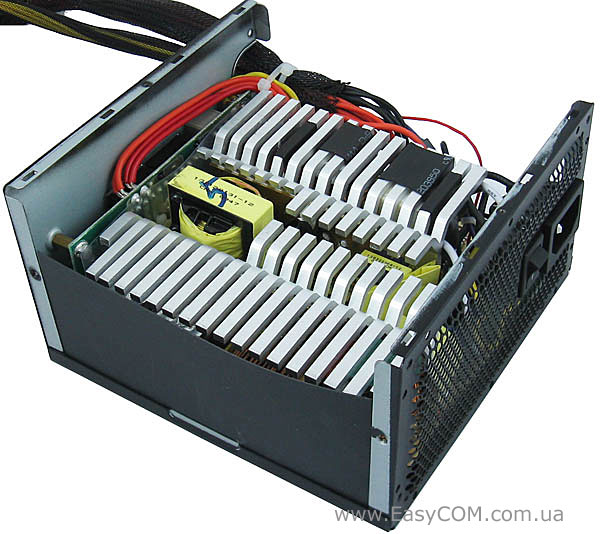

Розібравши блок живлення Cooler Master Silent Pro M500, одразу привертає увагу досить габаритна система охолодження.

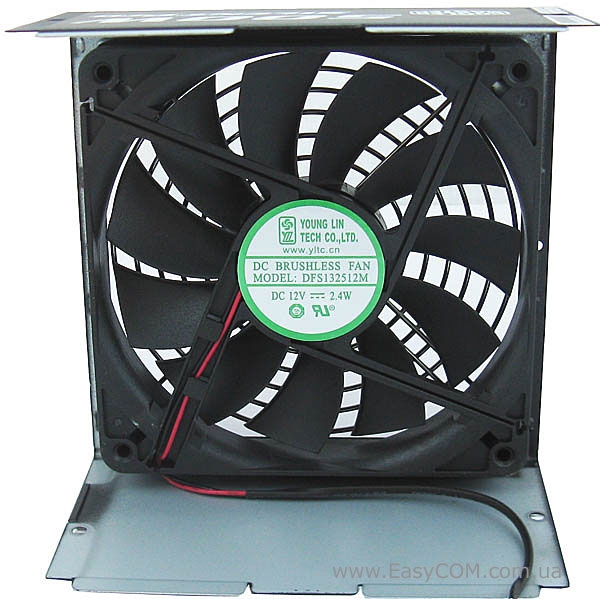

У якості активного елемента в блоці живлення Cooler Master RS-500-AMBA-D3 використовується 135 мм вентилятор Young Lin DFS132512M.

В інтернеті можна зустріти джерела живлення з подібним компонуванням і системою охолодження виробництва Enhance Electronics. Але в цьому випадку, як ми з'ясували по коду на етикетці, перед нами таки виріб компанії Cooler Master, хоча не виключено, що сама розробка належить компанії Enhance.

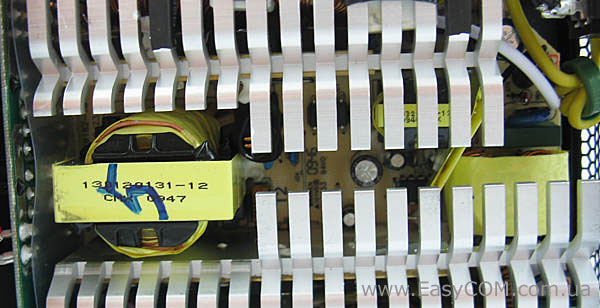

Схема Cooler Master Silent Pro M500 побудована по звичному принципу групової стабілізації з активною корекцією коефіцієнта потужності.

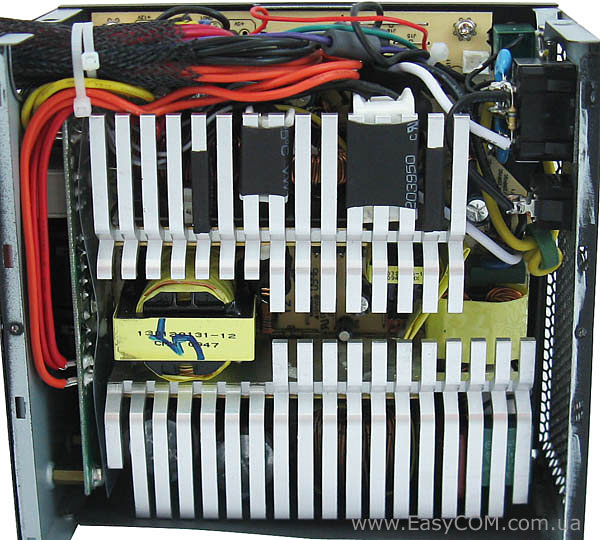

Також варто відзначити, що монтаж у блоці живлення Cooler Master Silent Pro M500 виконаний дуже щільно, але завдяки досить габаритній системі охолодження можна не побоюватися сильного перегріву пристрою.

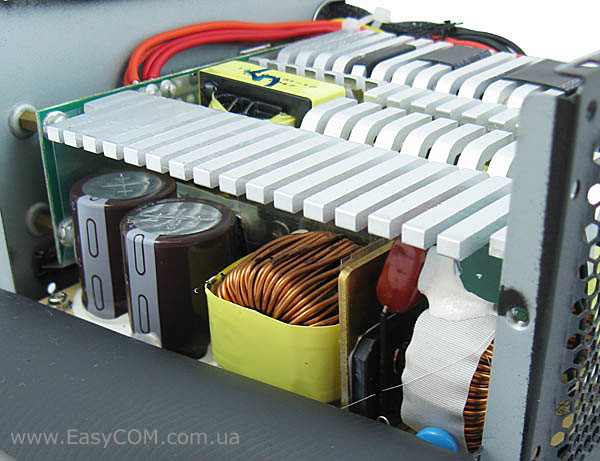

У ланцюзі випрямлення паралельно встановлено два конденсатори ємністю 180 мкФ виробництва відомої компанії Nippon Chamicon. Причому ці конденсатори можна віднести в розряд високотемпературних, тому що їх максимальна робоча температура становить 105°С. Сумарна ємність первинного ланцюга випрямлення становить 360 мкФ, як для рішення потужність 500 Вт це цілком прийнятне значення. Діодне складання випрямляча охолоджується окремим менш габаритним радіатором.

Схема блоку живлення Cooler Master Silent Pro M500 виконана на одношаровому текстоліті, як, взагалі, і більшість інші рішень такої ж потужності.

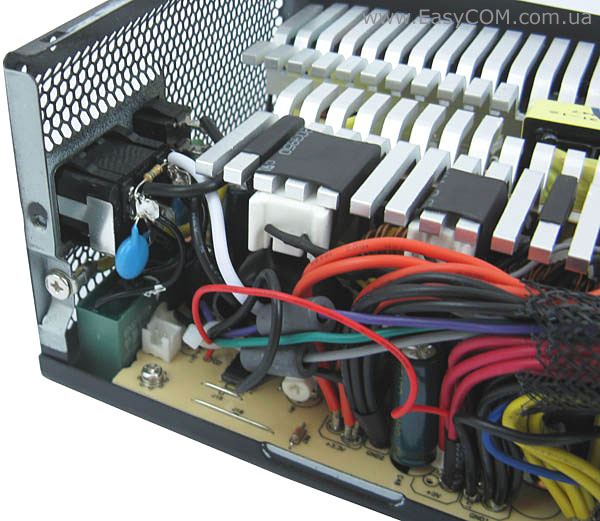

Питанню фільтрації у джерелі живлення Cooler Master Silent Pro M500 приділено досить багато уваги. Присутній як звичний фільтр сіткової напруги, так і фільтр для перешкод і наведень у вигляді феритового кільця на проводі чергового живлення.

У ланцюзі вихідних ліній живлення встановлені конденсатори виробництва TEAPO, причому ці конденсатори також високотемпературні.
