Огляд CHIEFTEC VITA SM3 750W (BPX-750-C): недорогий блок живлення з роздільною стабілізацією напруг

Лінійка блоків живлення CHIEFTEC VITA, яка з'явилася минулого року, привнесла свіжий дизайн та підходи до існуючого модельного ряду виробника. Восени ми познайомилися з її 750-ватним представником - CHIEFTEC VITA 750W, а тепер у нас на тестуванні...  знову 750-ватник!

Ви вже мабуть здогадалися, що далі мова піде про оновлену і максимально актуальну версію цього пристрою — CHIEFTEC VITA SM3 750W (BPX-750-C). У його назві з'явилася приставка «SM3», яка вказує на наявність найсвіжішого конектора живлення відеокарт NVIDIA - PCIe 5.1, він же 12V-2x6. А от чи мають місце ще якісь зміни у порівнянні з попередником — про це ми дізнаємося далі.

Специфікація

Модель	CHIEFTEC VITA SM3 750W (BPX-750-C)
Тип	ATX12V 3.1
Максимальна потужність, Вт	750
Потужність по каналу +12В, Вт	750
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	18
Сила струму каналу +5В, А	18
Сила струму каналу +12В, А	62,5
Сила струму каналу -12В, А	0,3
Сила струму каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	4,5 − 9
ККД, %	≤87
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (450 Вт)
Модульний	Частково
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Маса, кг	1,9
Гарантія, років	2
Сайт виробника	CHIEFTEC
Сторінка пристрою	CHIEFTEC VITA SM3 750W

Паковання та комплект постачання

Оформлення коробки не змінилося, як і електротехнічні характеристики пристрою. А от підхід до набору конекторів, судячи з написаного, був дещо переглянутий.

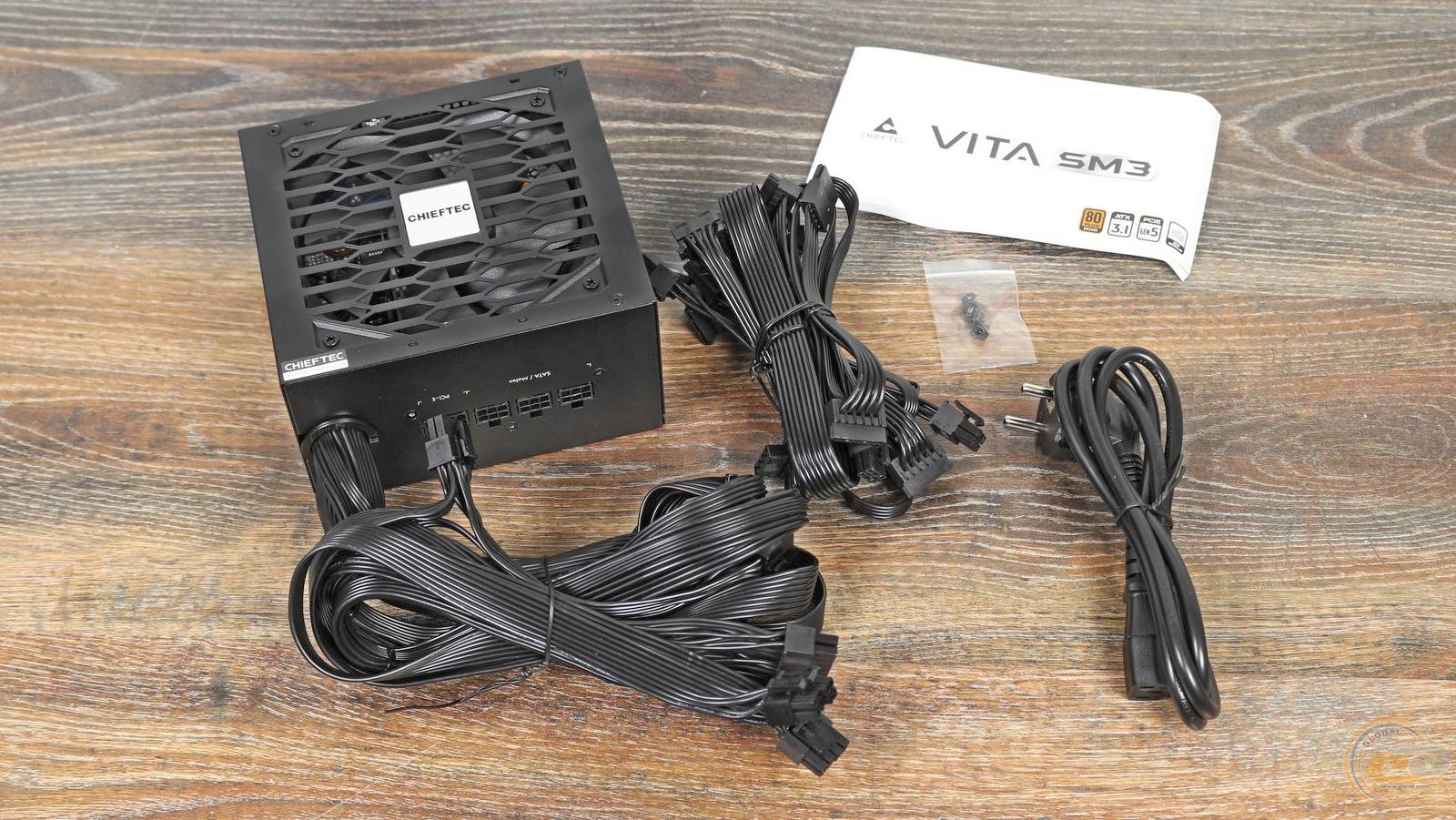

Блок живлення укомплектований усім необхідним: мережевим кабелем, набором модульних проводів, кріпильними гвинтами і посібником користувача.

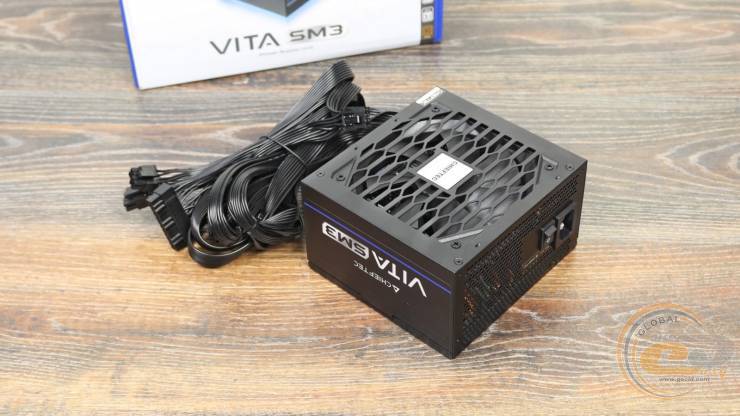

Зовнішній вигляд

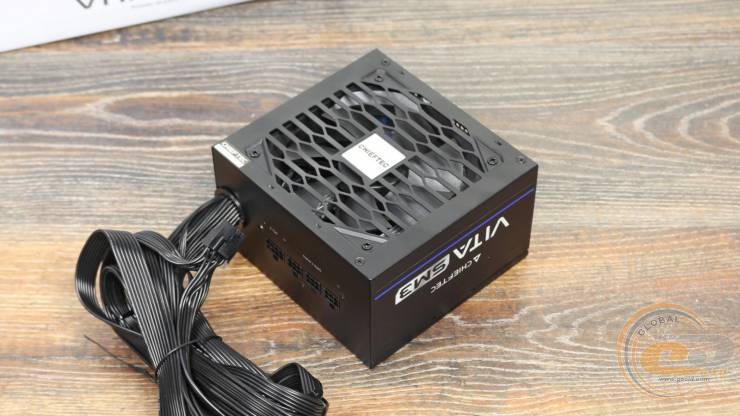

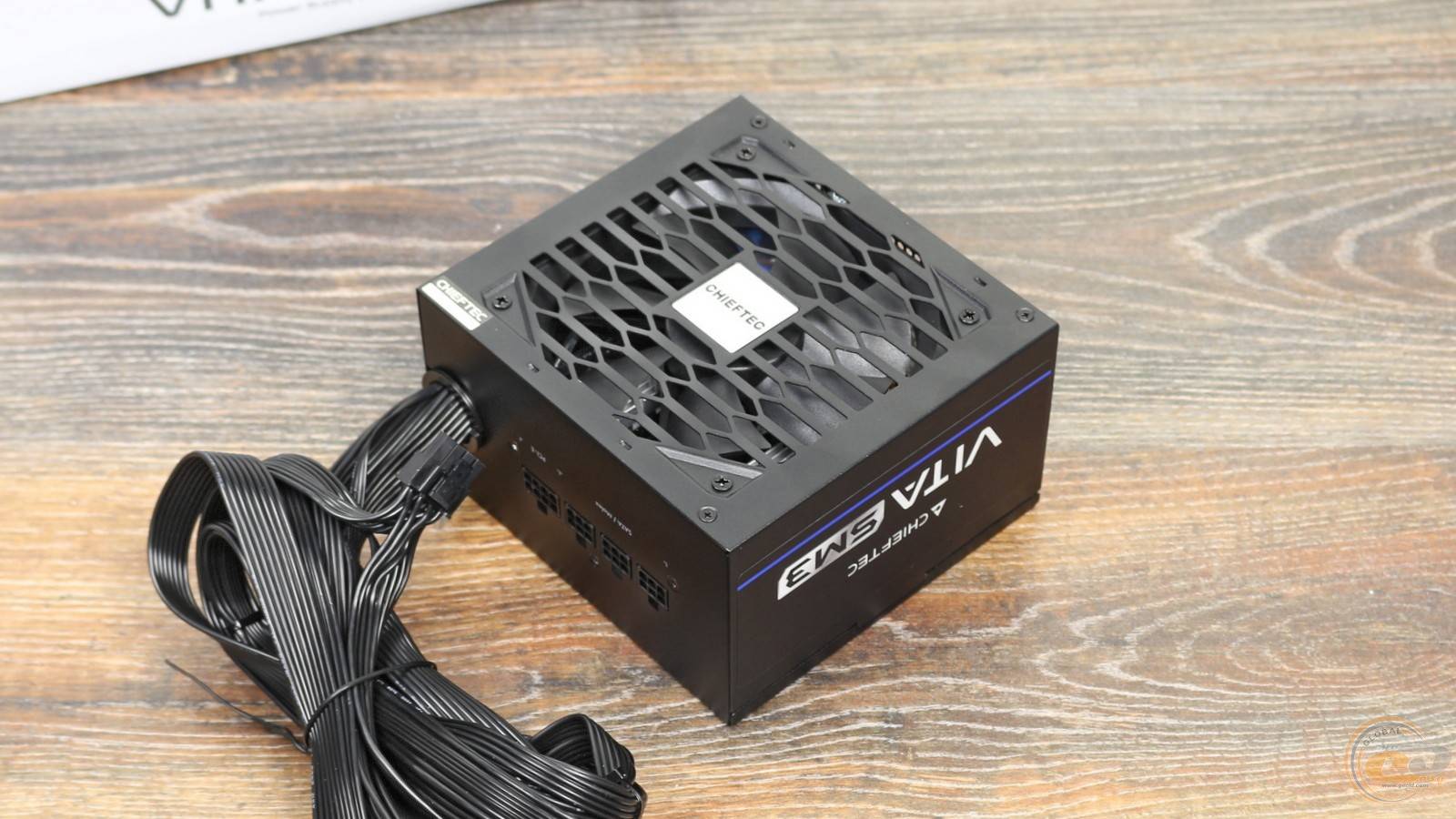

Зовнішнє оформлення CHIEFTEC VITA SM3 750W аналогічне попереднику. Він має типові для ATX-рішення розміри 140 х 150 х 86 мм, а маса пристрою становить 1,9 кг.

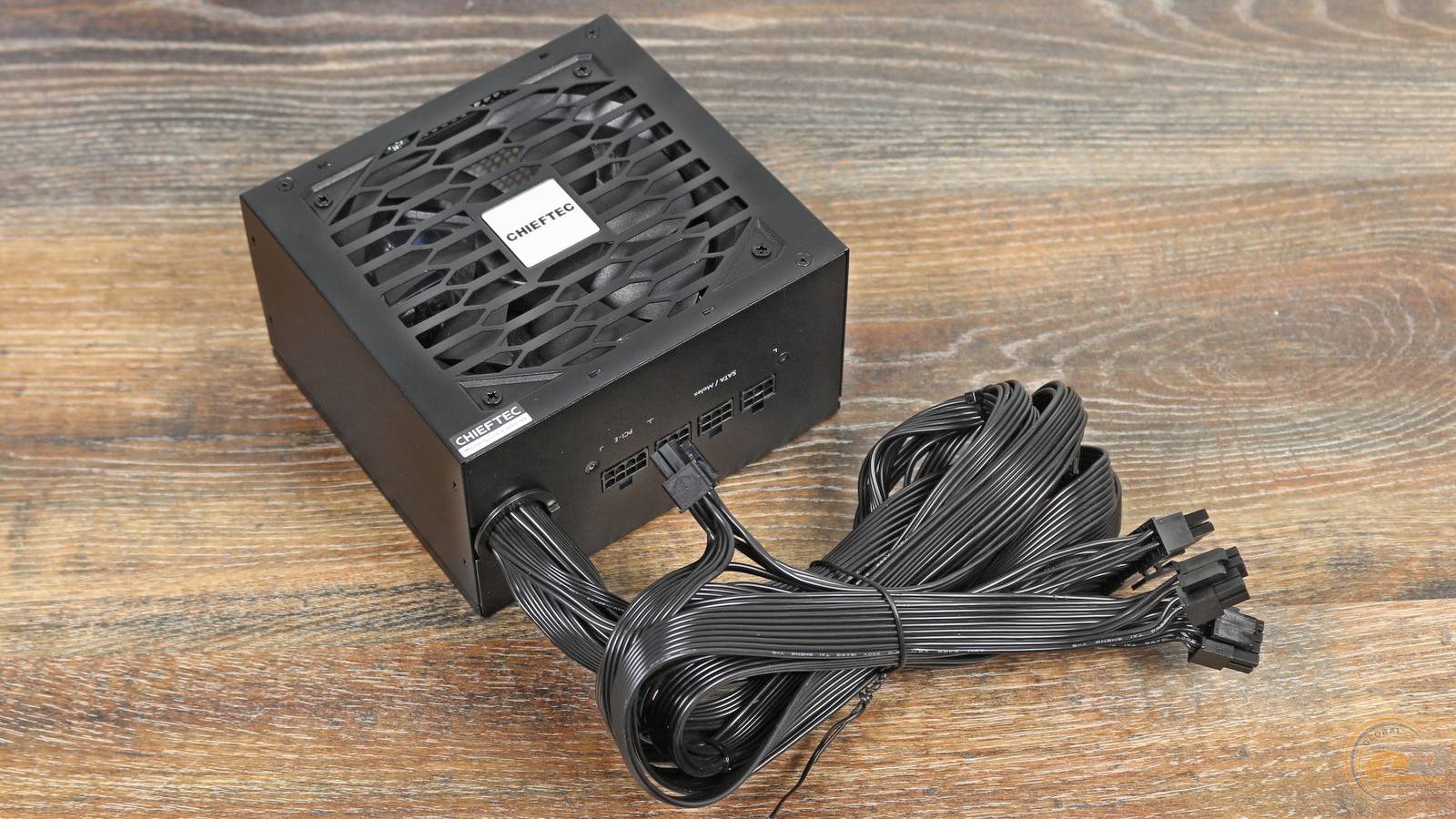

Своєрідною прикрасою тут є витягнуті шестикутні вирізи над вентилятором, доповнені фірмовим логотипом. Присутня й гарантійна наклейка, яка діятиме протягом двох років.

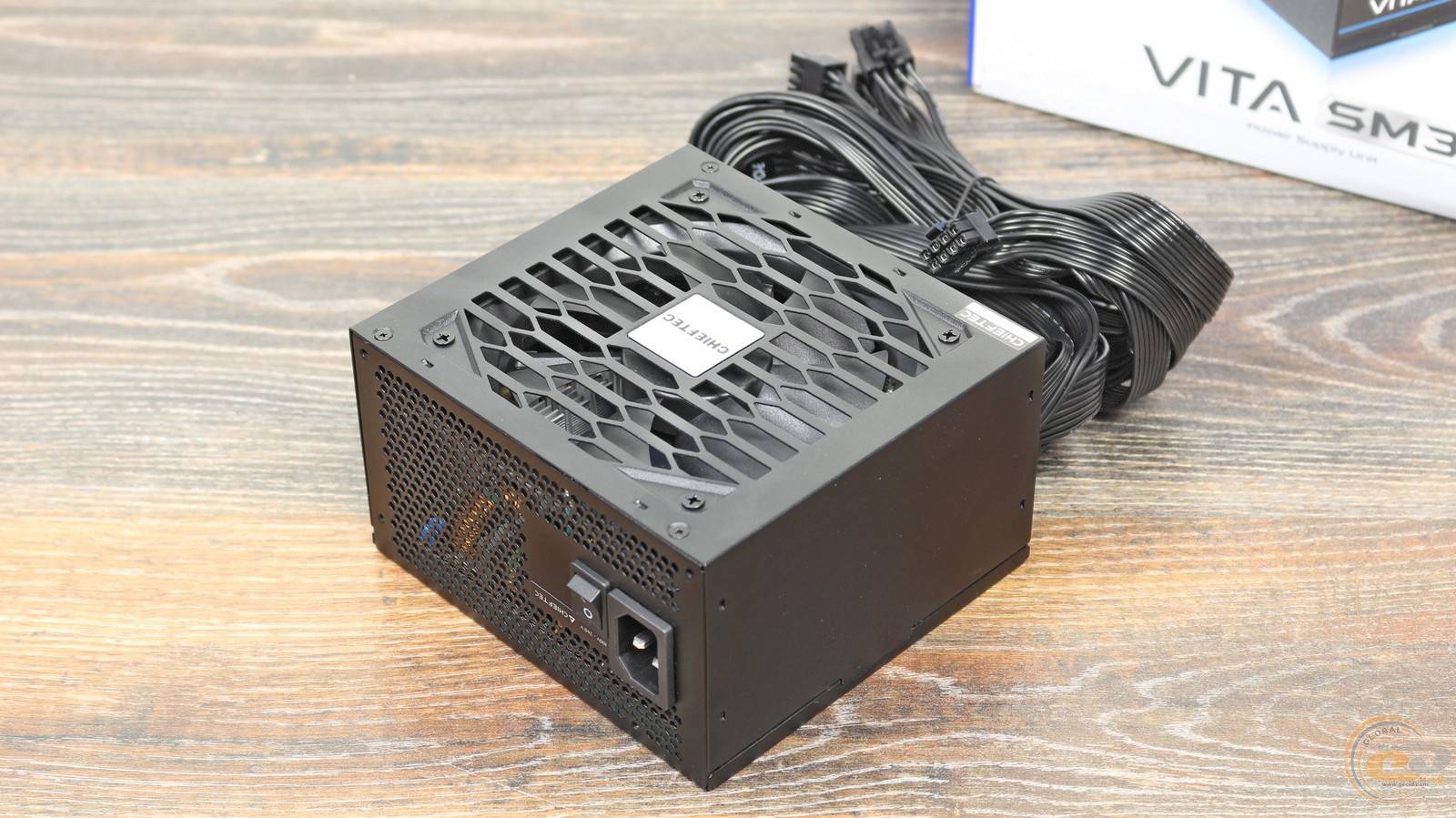

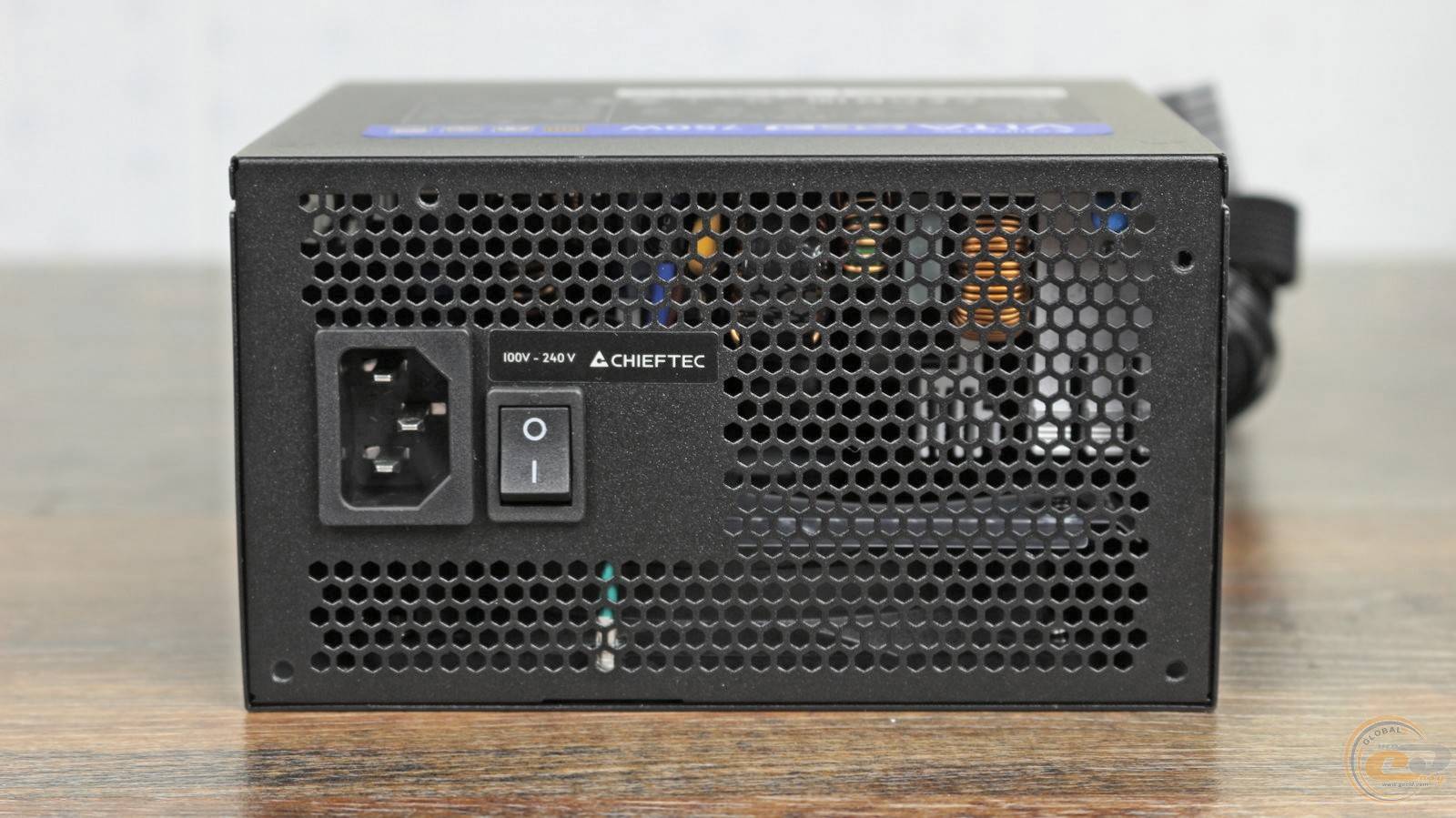

Звичний тил, окрім отворів-сот, містить роз'єм живлення, вимикач, а також наліпку з інформацією про підтримку широкого діапазону вхідних напруг — від 100 до 240 В.

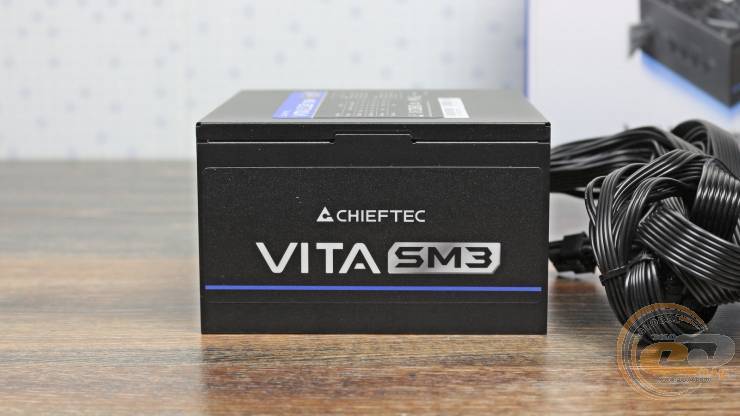

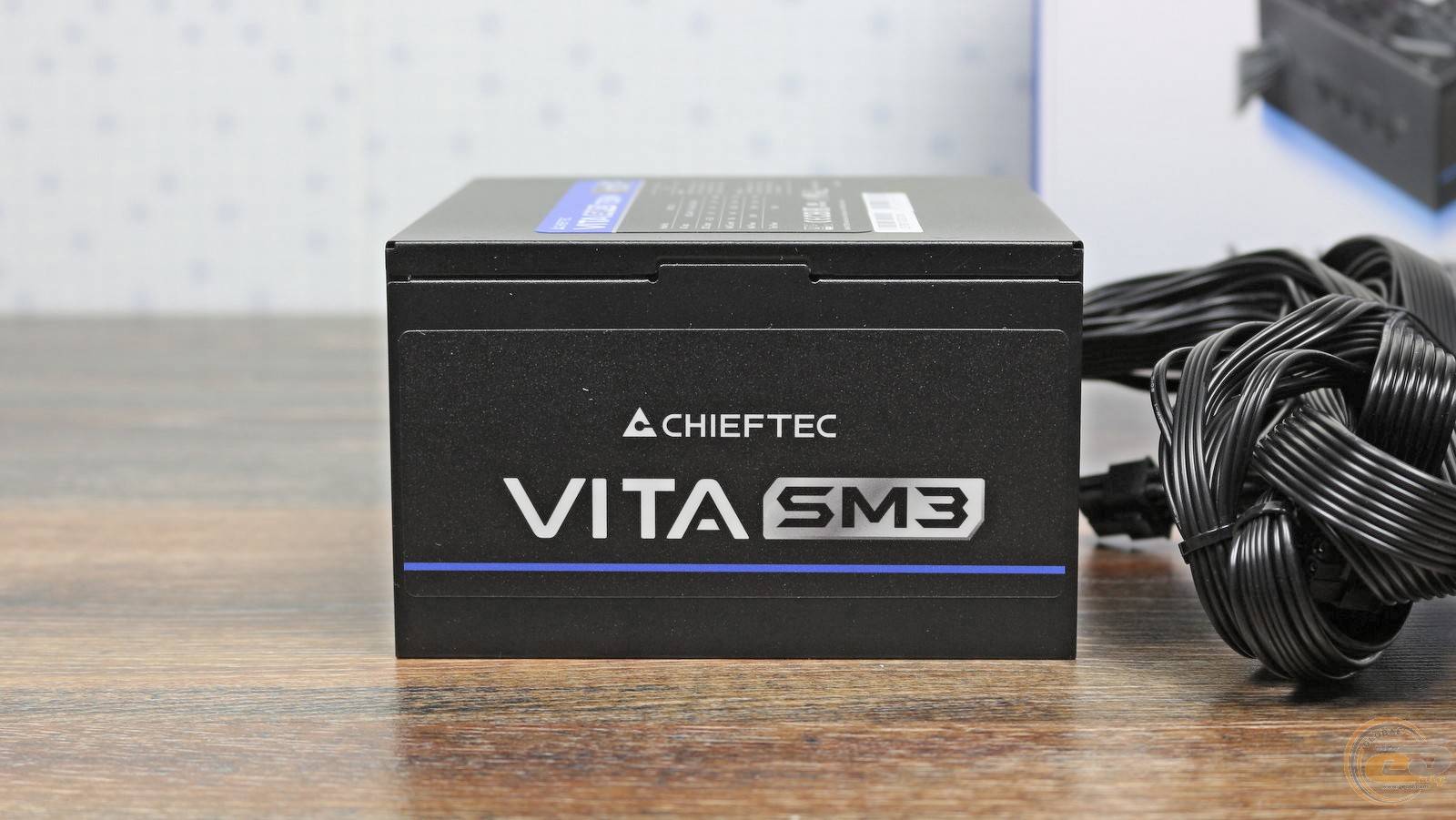

При встановленні блока живлення вентилятором донизу, користувач зможе бачити етикетку з вказівкою лінійки, до якої належить пристрій.

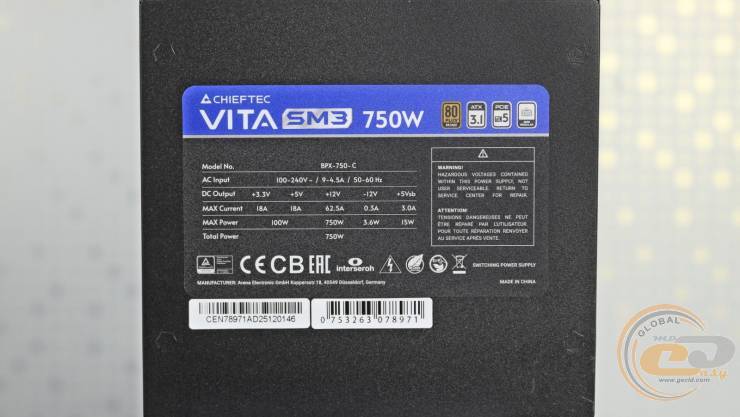

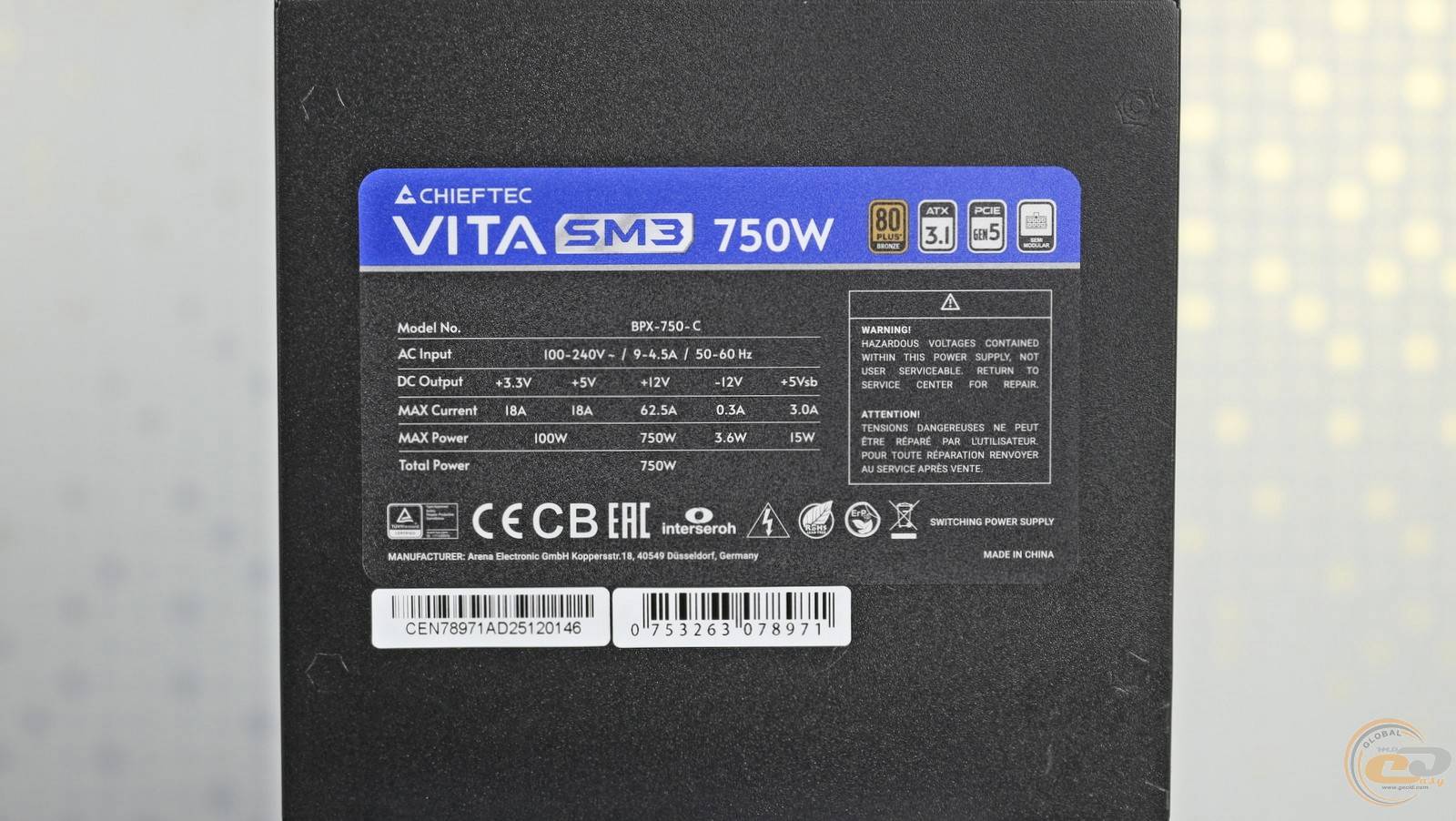

В свою чергу, наліпка більших розмірів повідомляє електротехнічні деталі. Номінальна потужність 750 Вт повністю доступна на лінії +12В, що свідчить про роздільну стабілізацію напруг. А лінії  +3,3В і +5В забезпечують сумарно 100 Вт або максимум по 18 А для кожна - це також хороші показники.

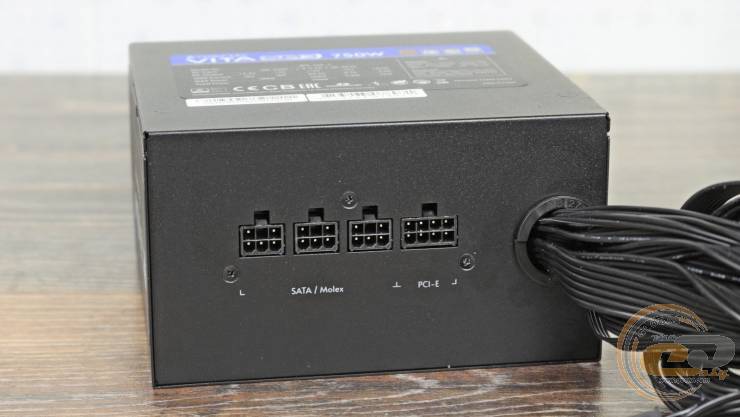

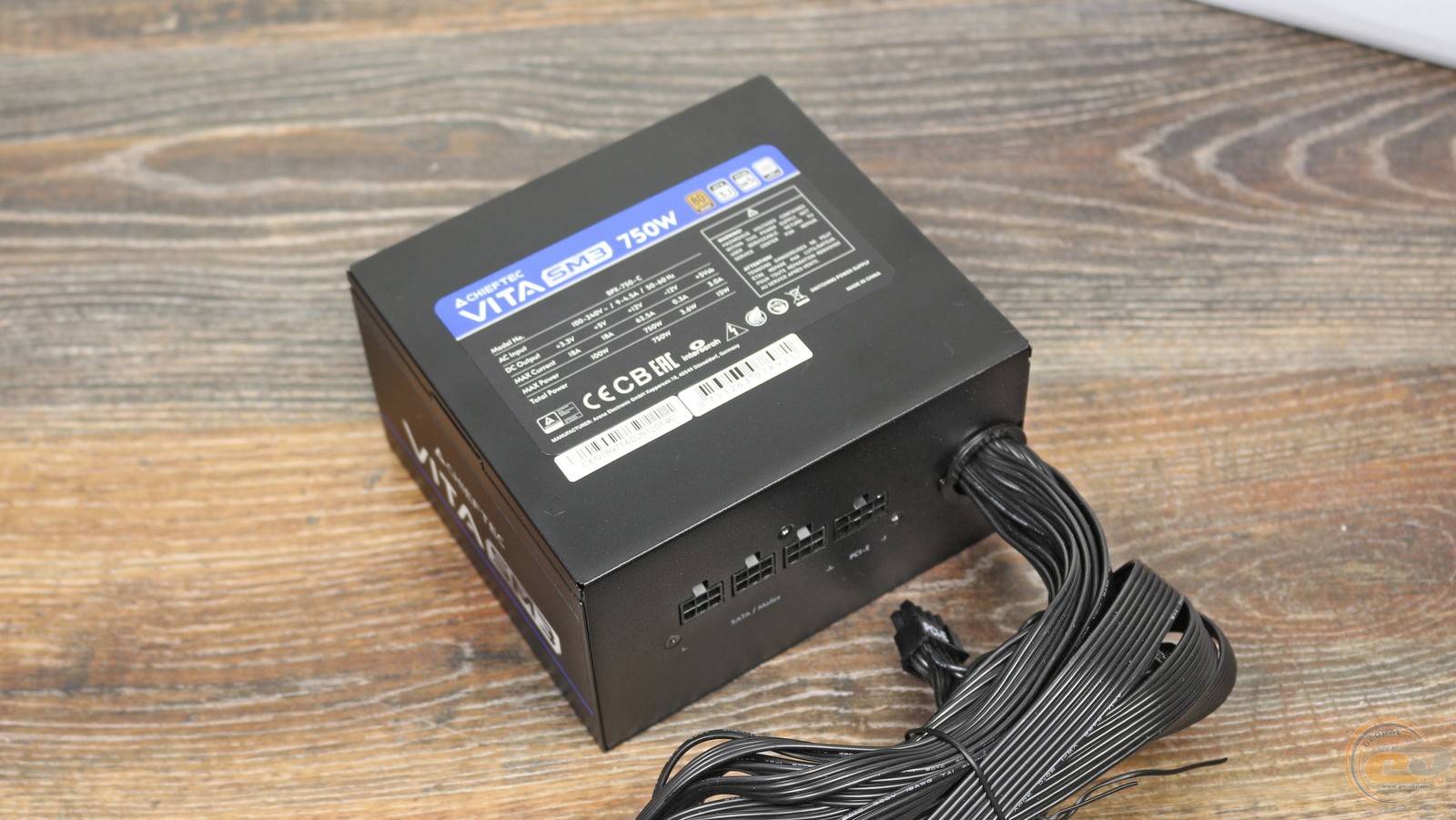

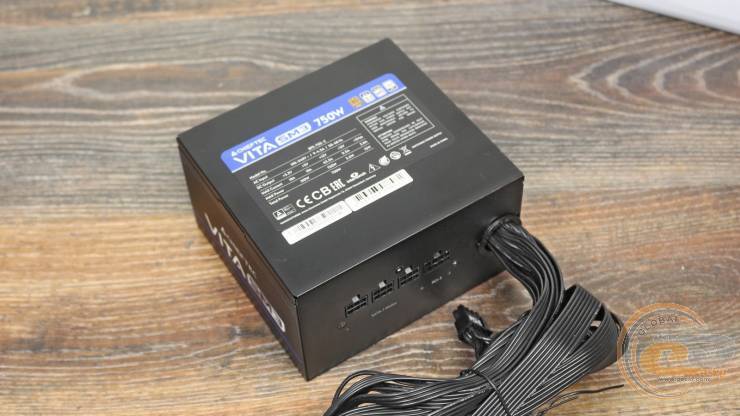

Якщо у попередника всі кабелі були виведені з корпусу, то в оновленому CHIEFTEC VITA SM3 750W застосовано частково модульний підхід.

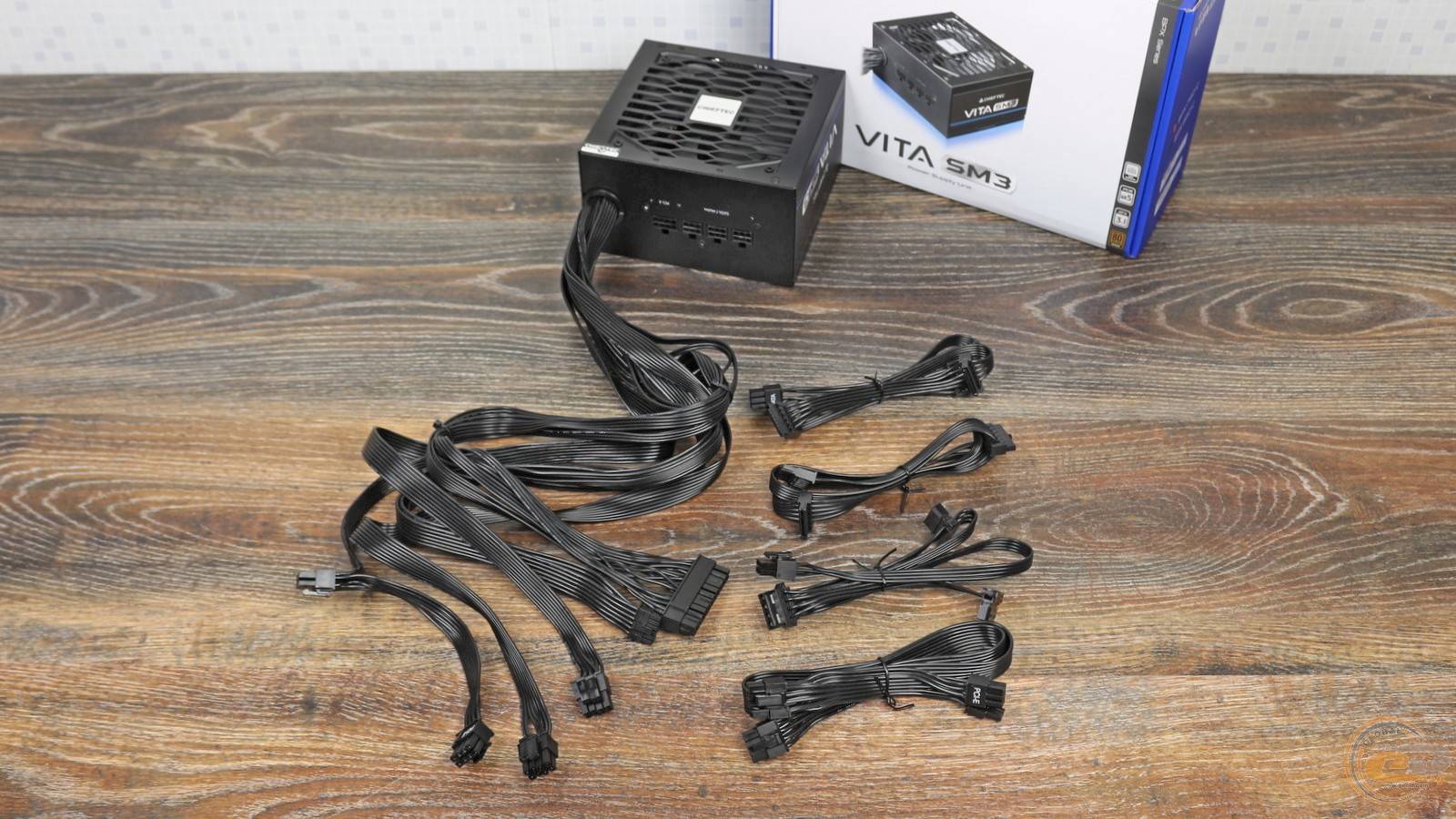

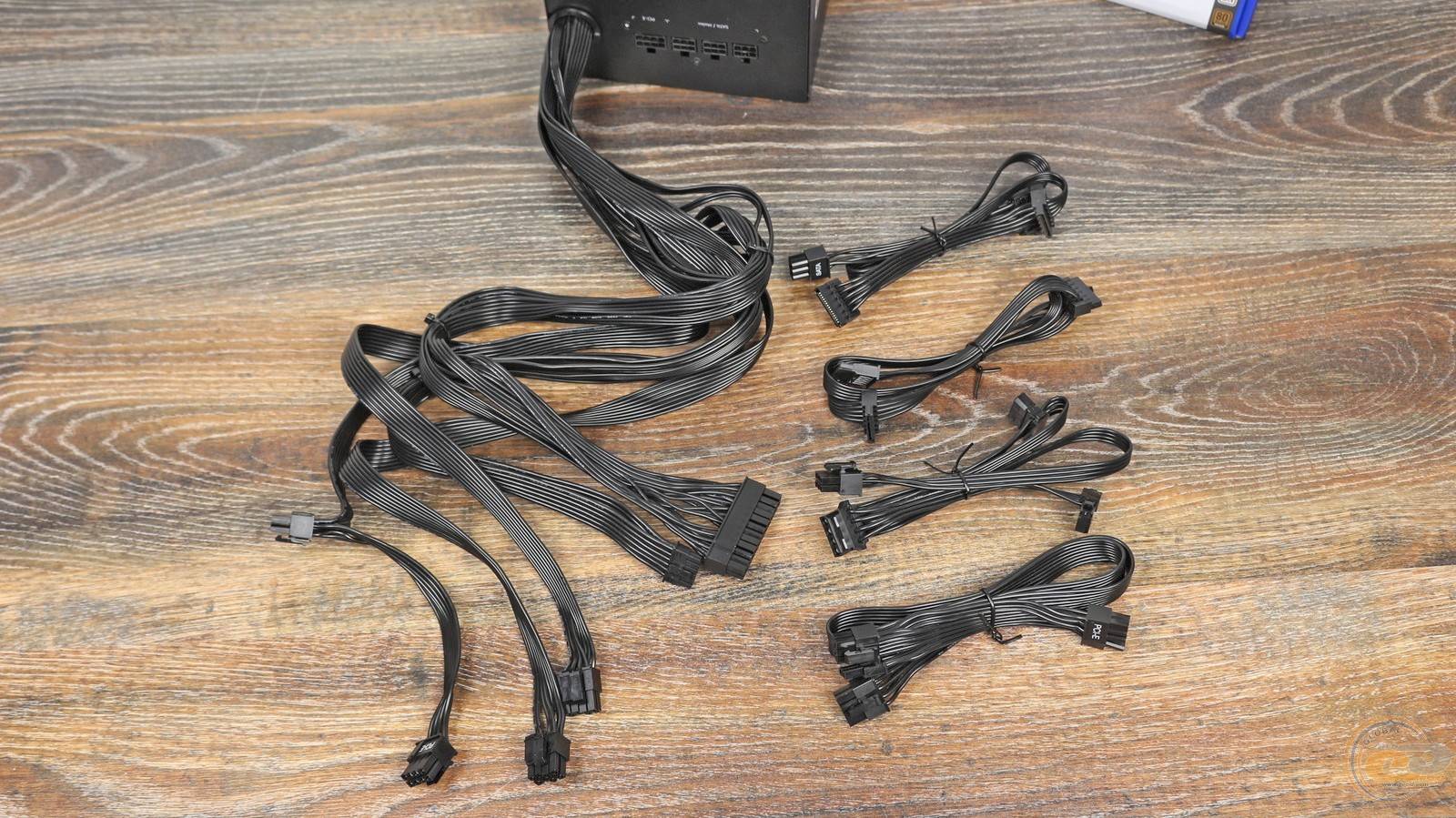

Повна конфігурація системи кабелів виглядає наступним чином:

Набір кабелів і їх довжини однаковими у 750- та 850-ватних рішеннях. Основні конектори живлення — це 20+4-контактний ATX та два 4+4-контактні ATX12V. Для живлення відеокарт передбачені чотири 6+2-контактні PCIe на двох проводах, а також сучасний PCIe 5.1 або 12V-2x6 потужністю 450 Вт.

В свою чергу для під’єднання периферії виділені шість SATA та три PATA на трьох окремих кабелях.

Саме периферійні кабелі, а також пара 6+2-контактних PCIe є модульними, тоді як усі інші виходять безпосередньо з корпусу та захищені пластиковим кільцем.

Шлейфи з чорною ізоляцією мають симпатичний вигляд та зручні в укладанні.

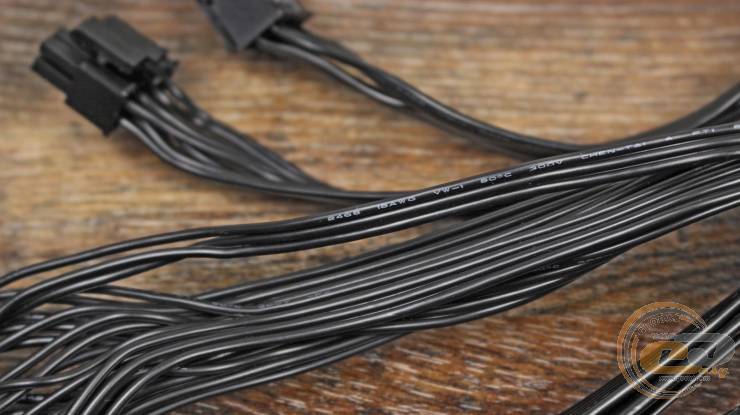

Що ж до діаметру проводів, то переважно маємо звичний калібр 18 AWG, і лише в складі 12V-2x6 використовуються товстіші 16 AWG.

Тож, ми ознайомилися із зовнішністю пристрою, і окрім доданого кабелю PCIe 5.1 для живлення відеокарт та частково модульного під'єднання проводів якихось значних змін не відбулося. Цікаво, чи стосується це і внутрішнього наповнення?

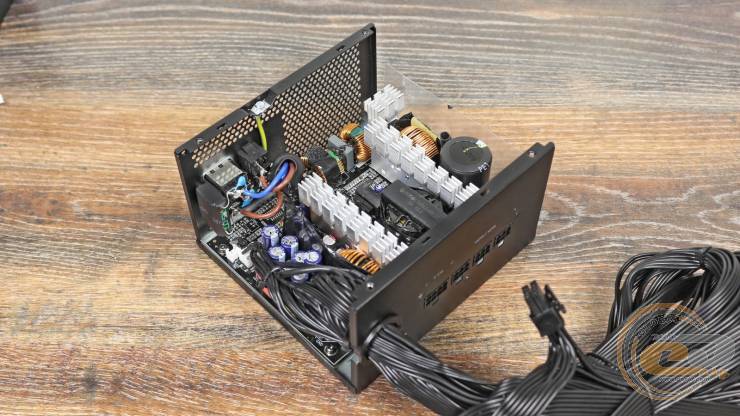

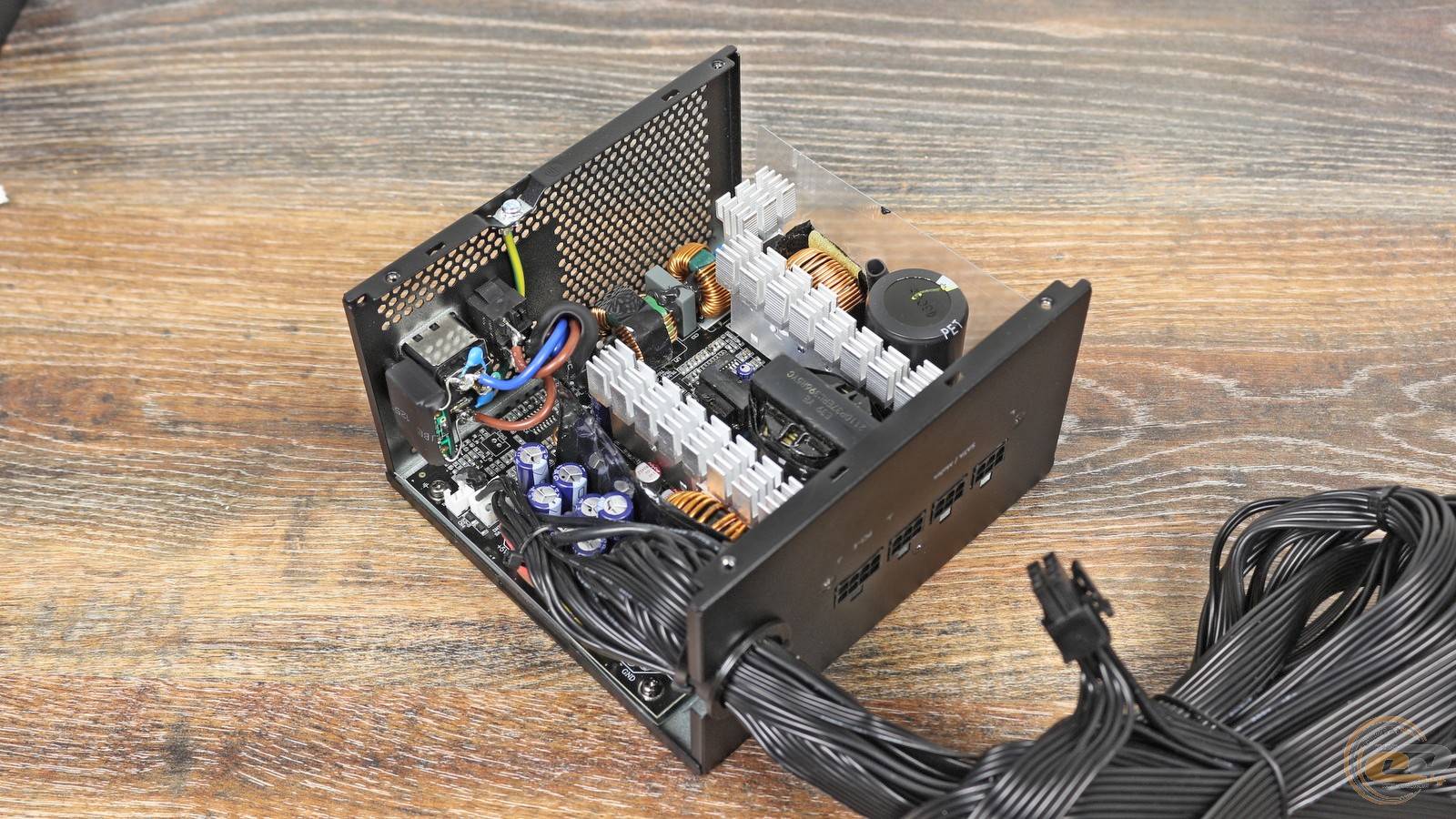

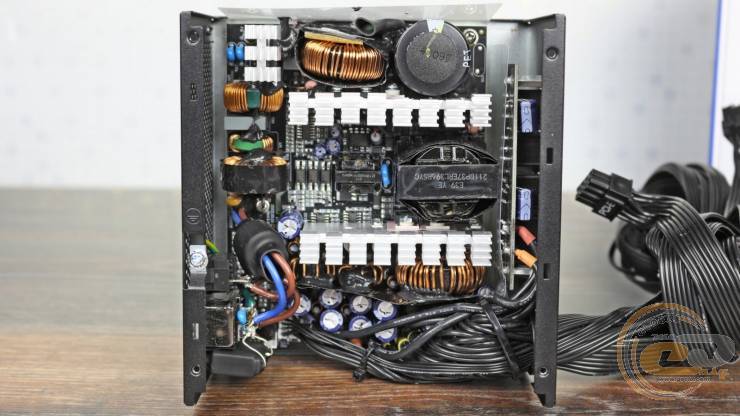

Внутрішня будова

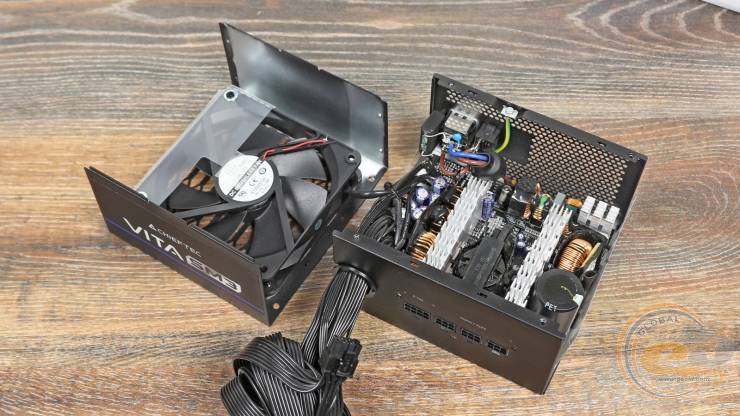

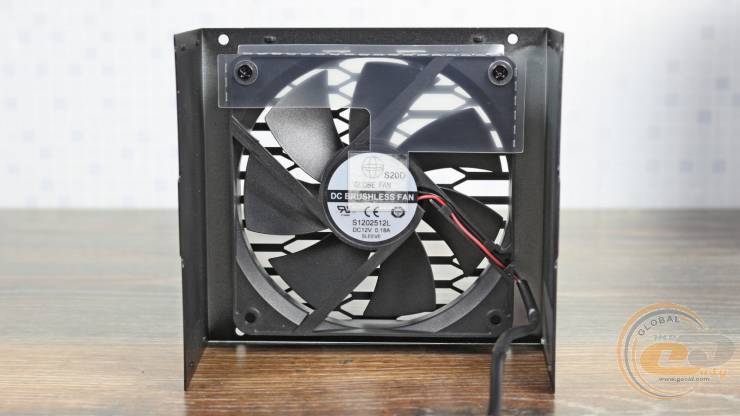

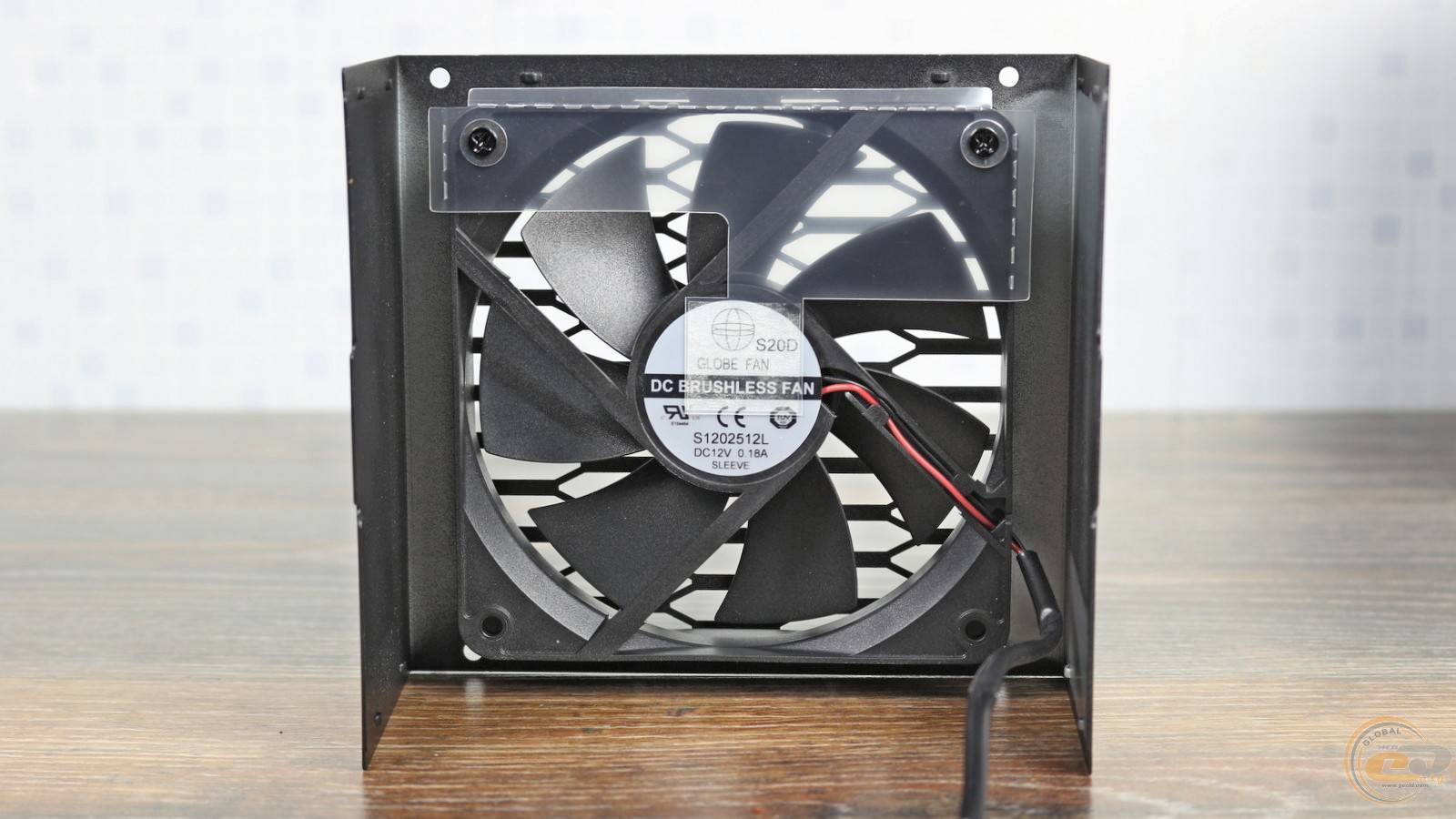

120-мм пропелер Globe Fan S1202512L на основі втулки (Sleeve Bearing) повністю аналогічний попереднику. Його енергоспоживання становить усього 2,16 Вт (12 В при 0,18 А), а під'єднується він через знімний 2-контактний роз'єм.

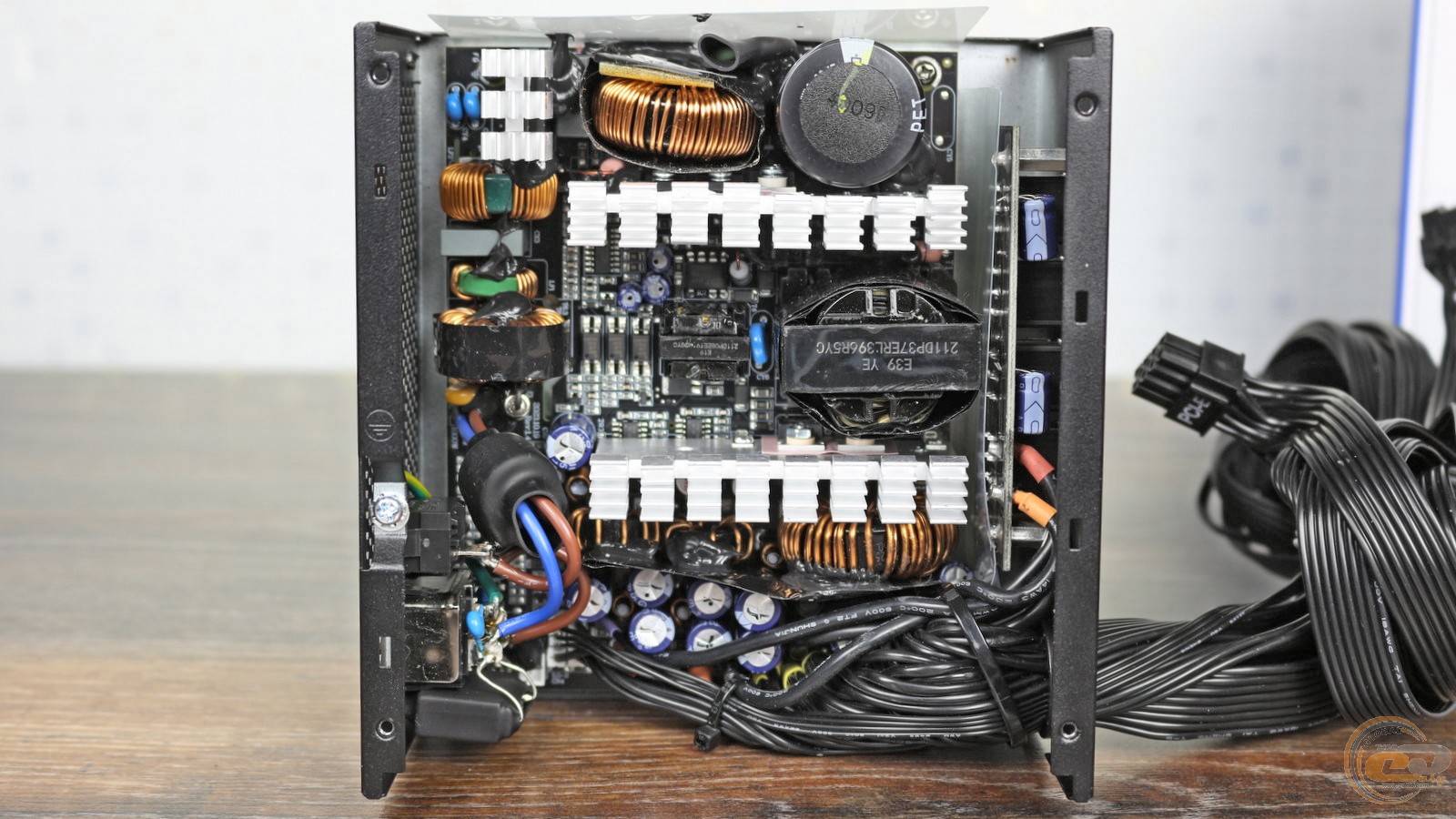

Крім того, система охолодження CHIEFTEC VITA SM3 750W включає в себе три радіатори: на діодній збірці, на компонентах первинного кола та вторинного.

Тепер - до деталей. Вхідний EMI-фільтр включає всі необхідні елементи, а саме: три котушки, X- та Y-конденсатори, плавкий запобіжник і варистор.

Діодний міст залишився інкогніто, а от наявності радіатора на ньому можна лише порадіти. Поруч видно чималенький дросель вузла APFC (до якого входять також три силові елементи) та, судячи з усього, терморезистор для обмеження пускових струмів.

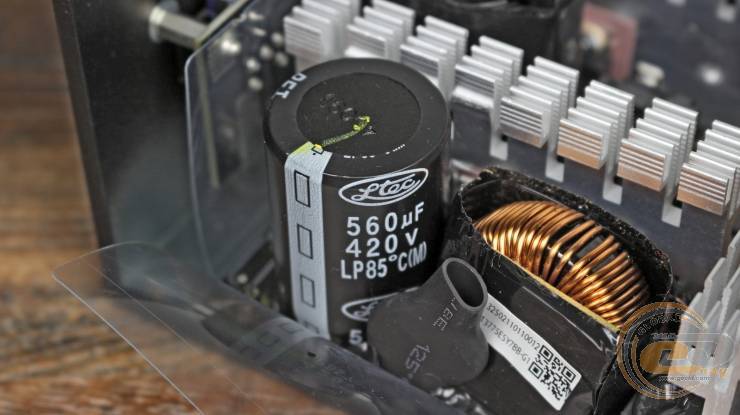

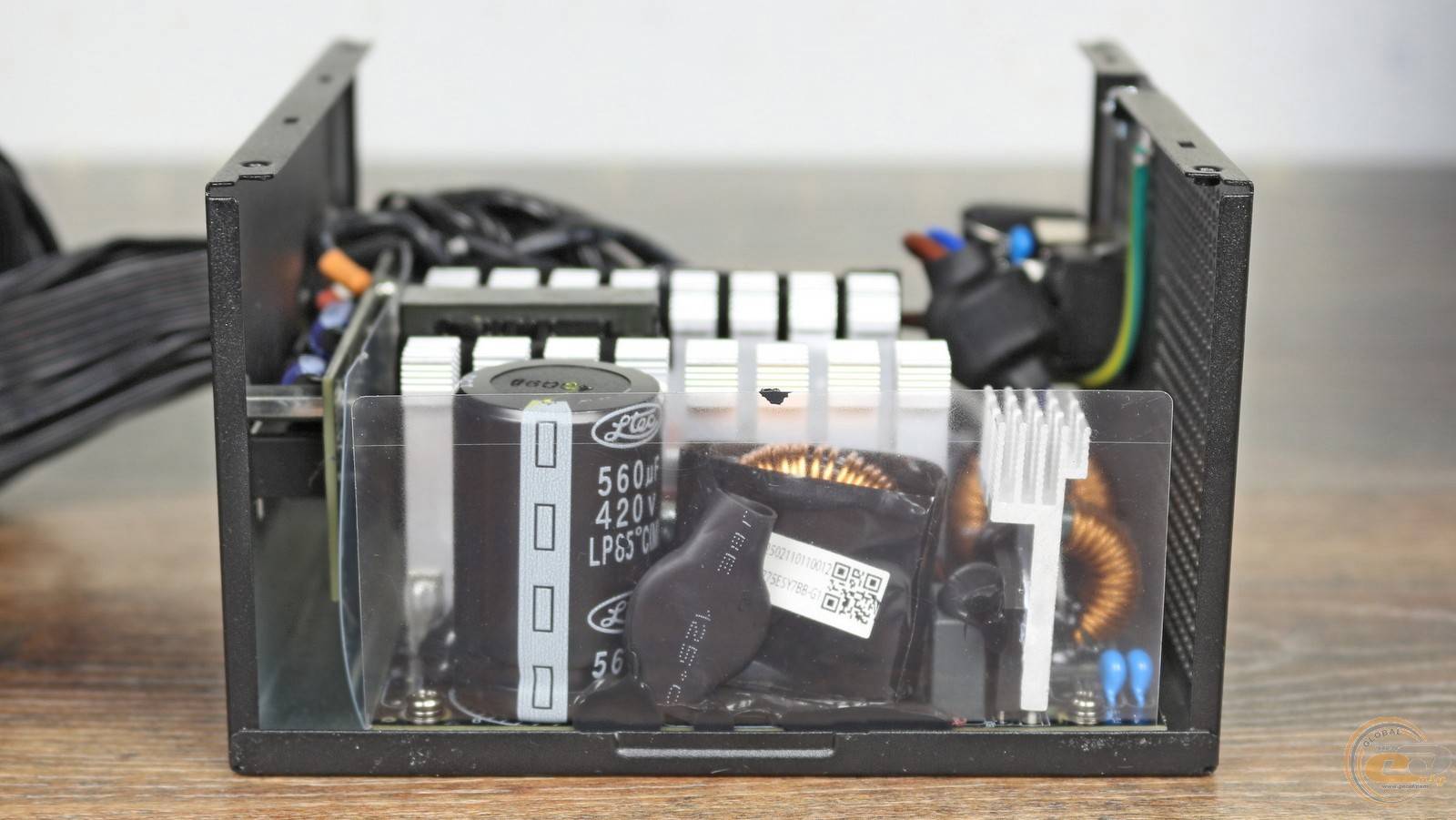

Вхідний конденсатор виготовлений тайванською компанією Ltec. Він отримав чималеньку, як для 750-ватника, ємність 560 мкФ, хоча ми були б ще більше раді бачити тут представника високотемпературної серії.

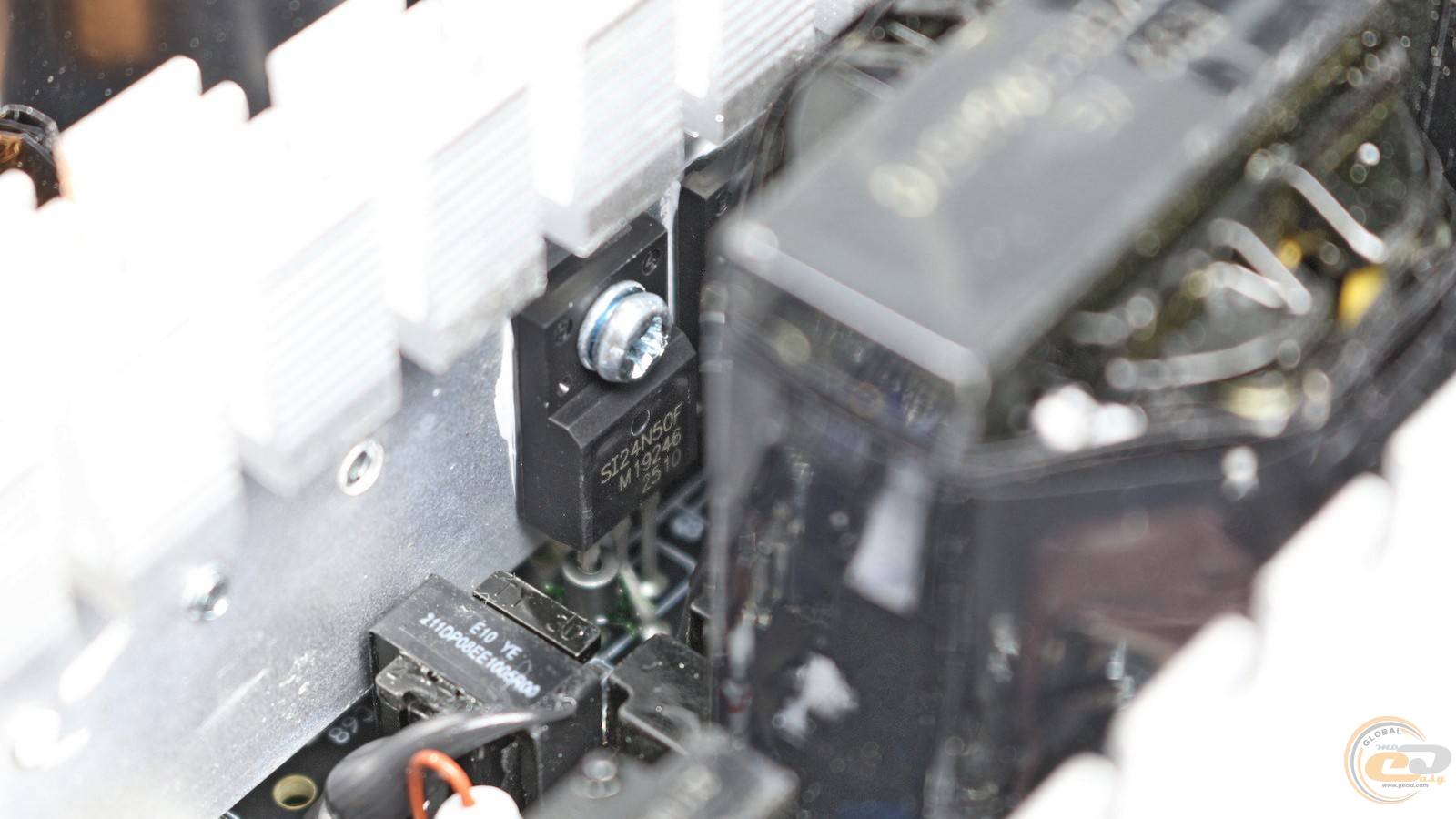

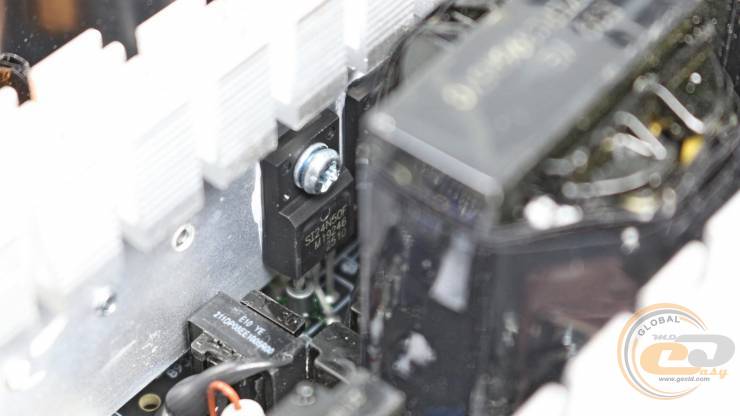

В якості ключів первинного перетворювача використовується пара транзисторів із позначенням SI24N50F.

Між охолоджувачами розташований трансформатор, розміри якого відповідають потужності даного пристрою.

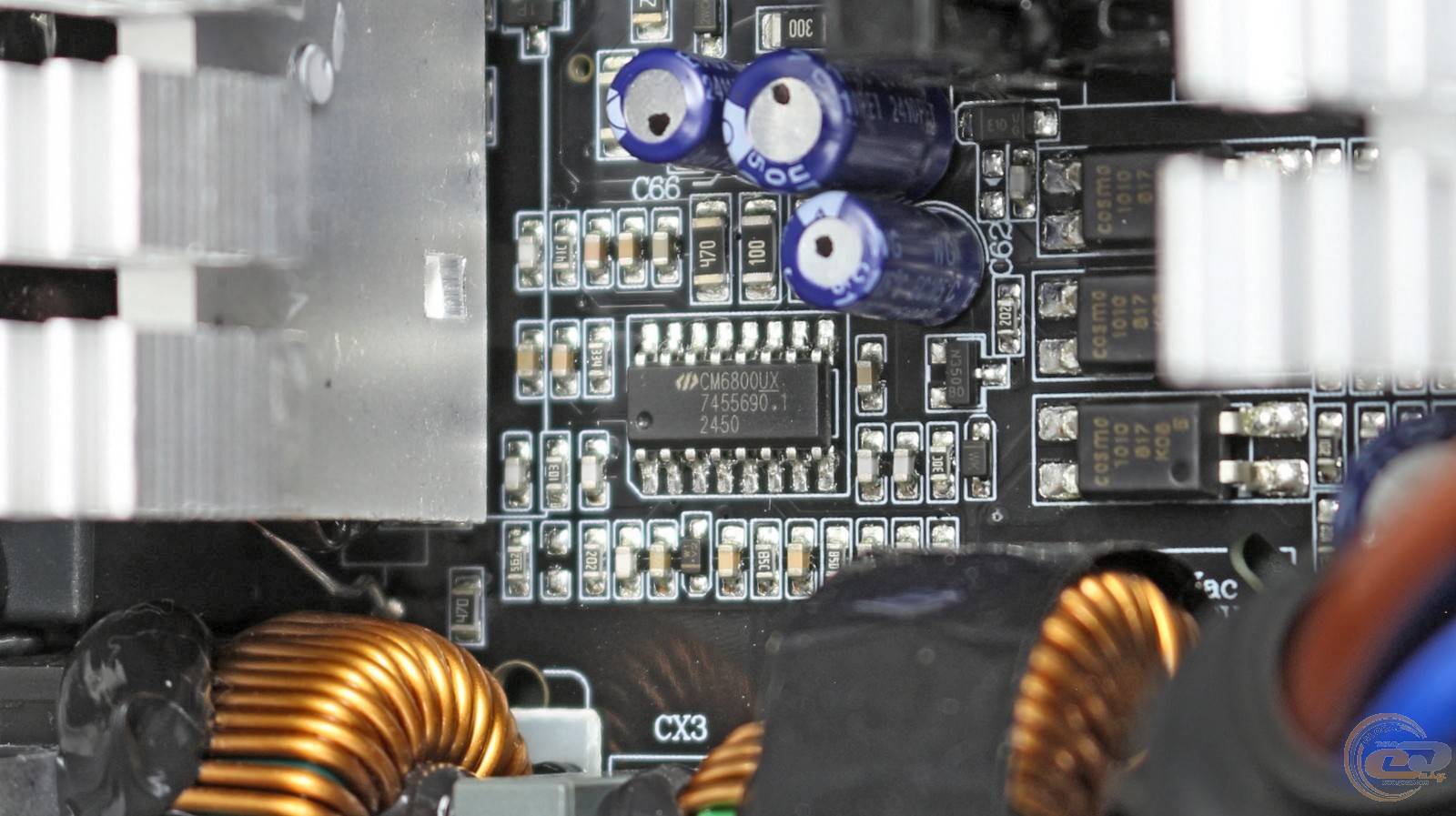

В свою чергу, роботою головного перетворювача та коректора APFC керує мікросхема Champion CM6800UX.

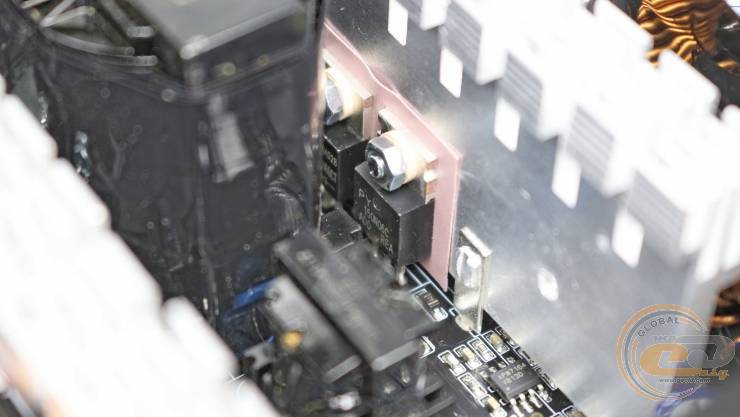

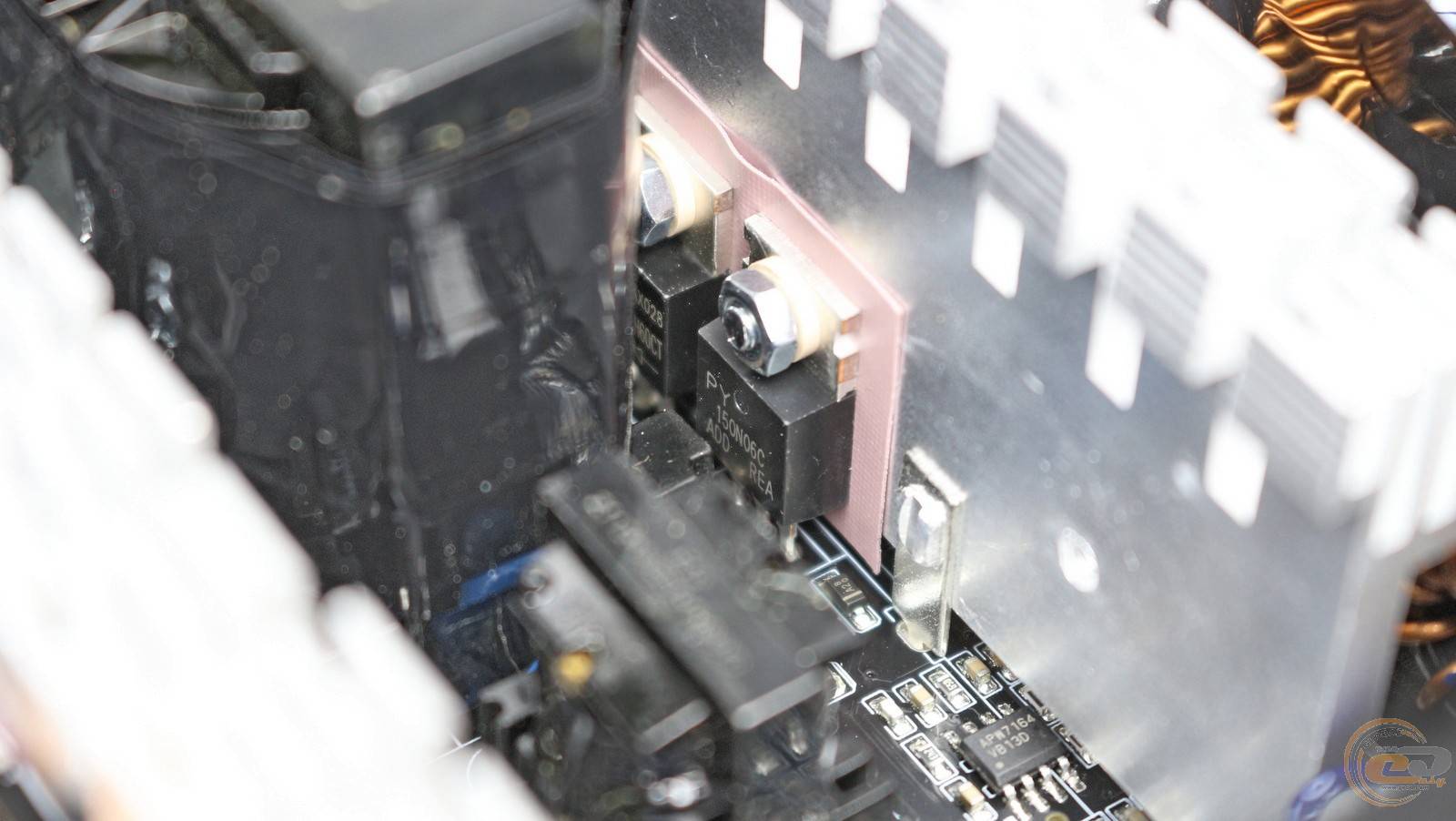

На другому радіаторі вдалося роздивитися польовий транзистор SI24N50F. Швидше за все, усі згадані силові елементи виготовлені в Китаї.

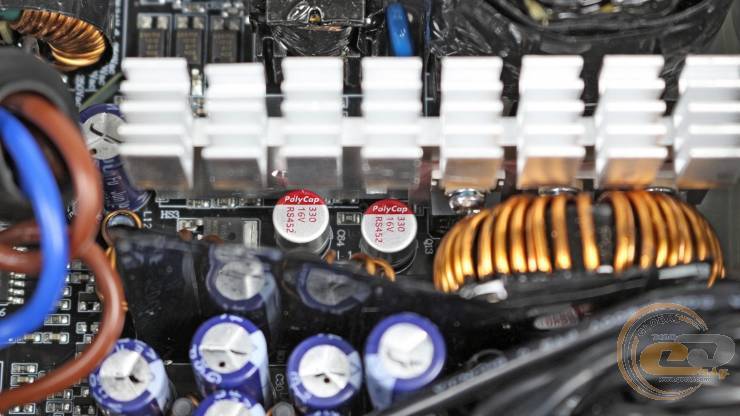

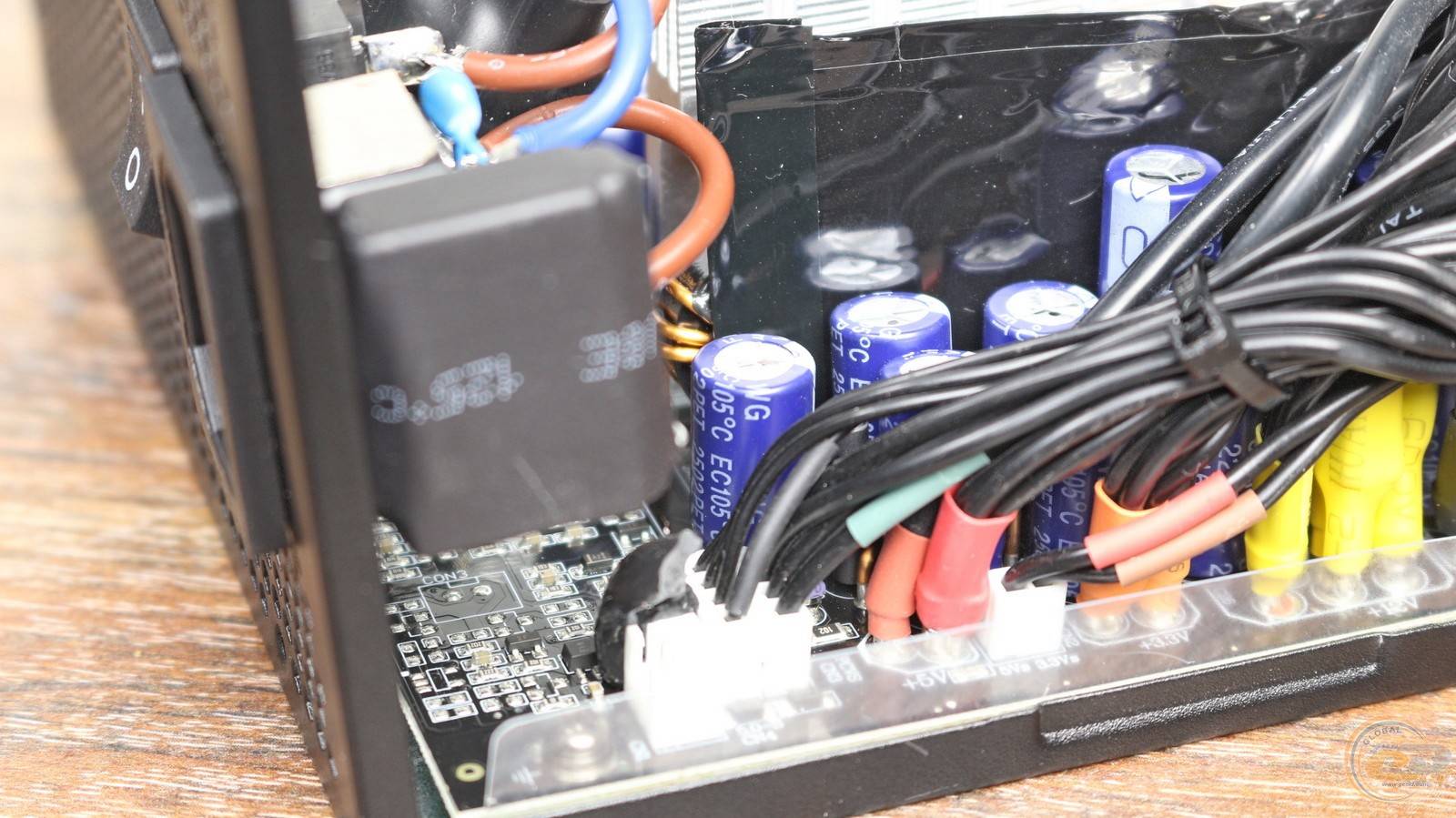

Поруч із охолоджувачем розпаяні три котушки, які забезпечують роздільну стабілізацію трьох основних напруг живлення. Тут же видно пару китайських твердотільних конденсаторів від Polycap.

Розташовані у вузлі фільтрації електроліти від Jun Fu мають ідентичне походження.

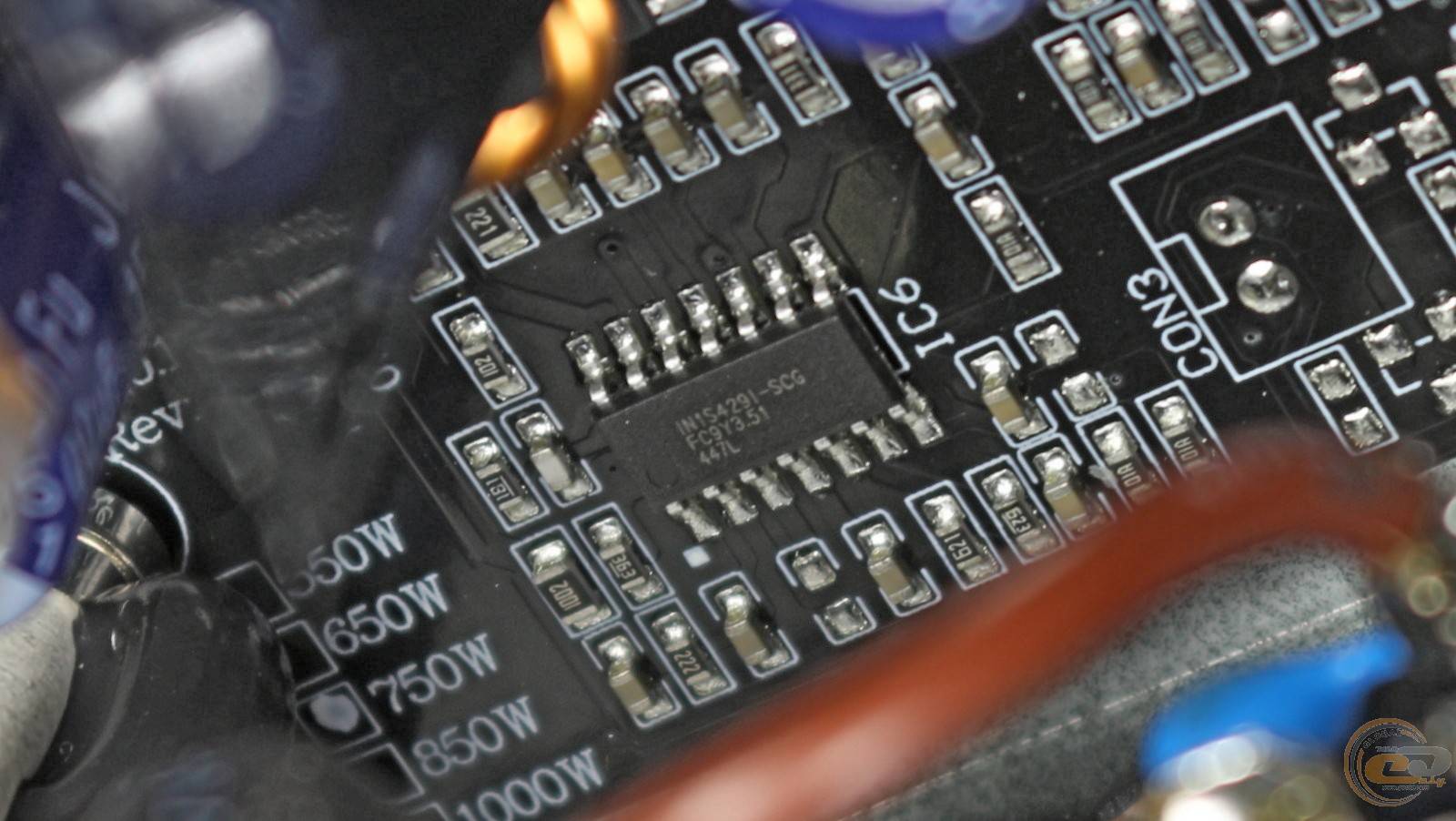

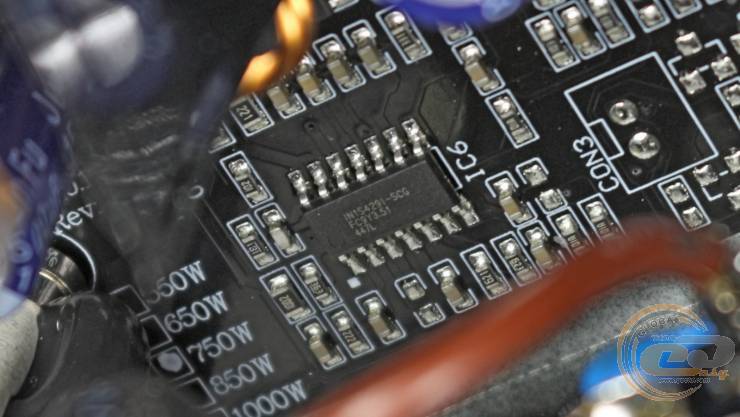

А от на чому не економили, то це на захистах — завдяки мікросхемі IN1S429I-SCG у CHIEFTEC VITA SM3 750W наявний повний їх набір:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Тож якщо порівняти внутрішнє наповнення даного блока живлення з попередньою його версією, то воно залишилося без якихось помітних змін.

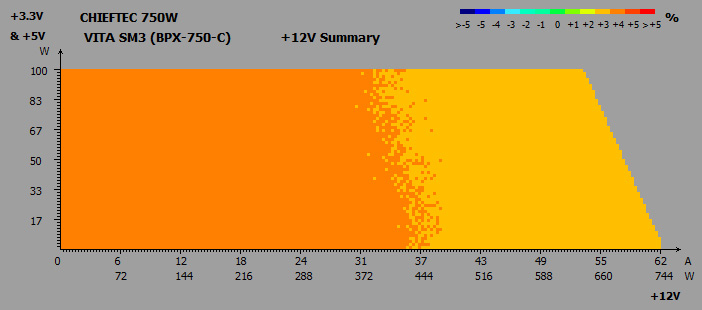

Крос-навантажувальні характеристики

Що ж, переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

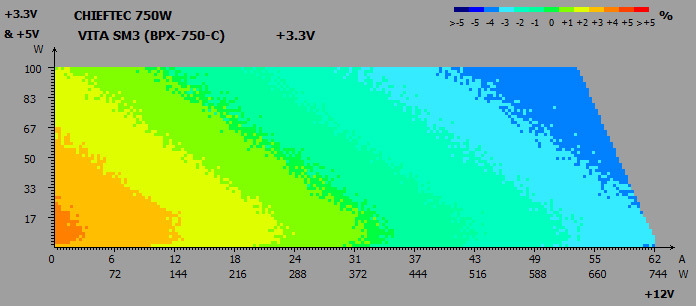

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTEC VITA SM3 750W були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до +3%;
• лінія +5В: від -3% до +2%;
• лінія +12В: від +3% до +4%.

Напруги на молодших лініях змінюються в більш широкому діапазоні, аніж при використанні DC-DC-перетворювачів. Втім, усі значення знаходяться в межах норми, а на каналі +12В ще й відсутні просідання нижче номіналу.

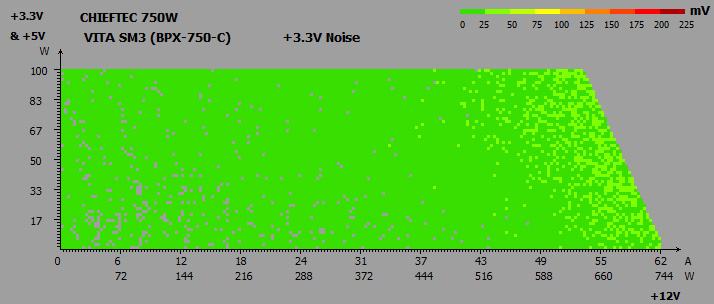

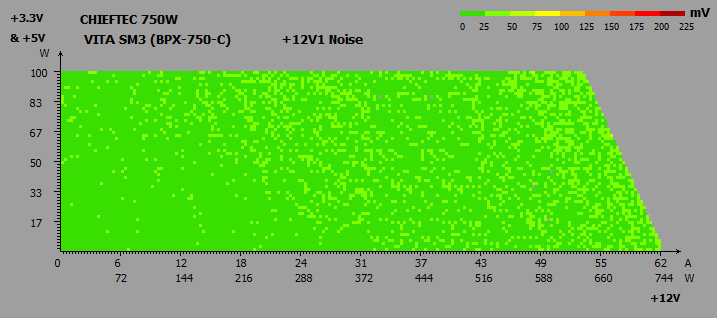

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

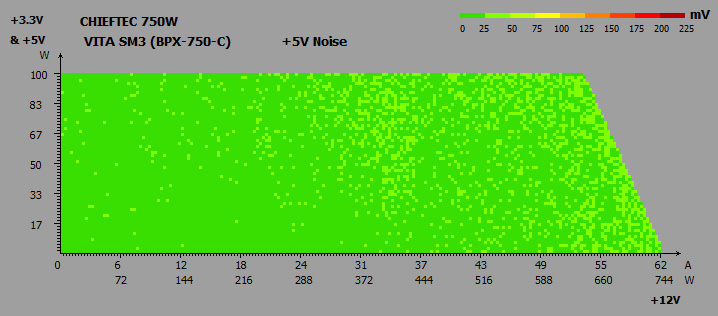

З пульсаціями також все гаразд — на трьох основних лініях вони не перевищують 50 мВ.

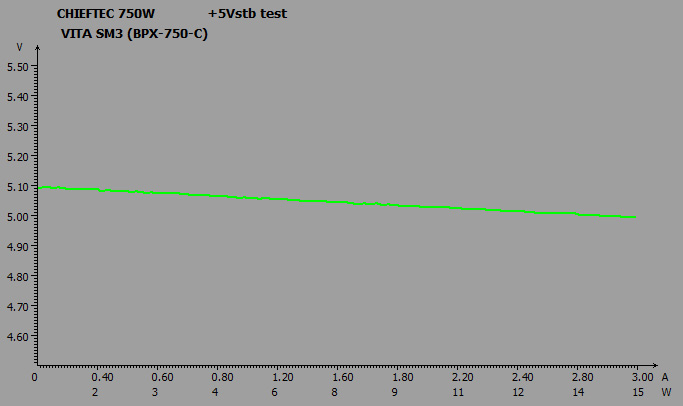

Чергова лінія живлення + 5VSB

Не виникло зауважень чи запитань і до чергової лінії живлення — напруга на ній змінюється в вузьких межах: від 5,1 до 5 В, або від +2% до 0%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC, набраний в повному складі із трьох силових елементів, також відпрацював належним чином. При споживаній потужності в 150 Вт коефіцієнт PF уже перевищує 0,91. Максимальне ж значення рівне 0,99 при потужності 600 Вт і вище.

ККД

Максимальне значення ККД досягає 87,4%. Що ж до відповідності 80 PLUS Bronze, то при навантаженні 20%, 50% і 100% від номінальної потужності енергоефективніcть блока живлення перевищувала необхідні 81%, 85% і 81% відповідно.

Система охолодження і температурний режим

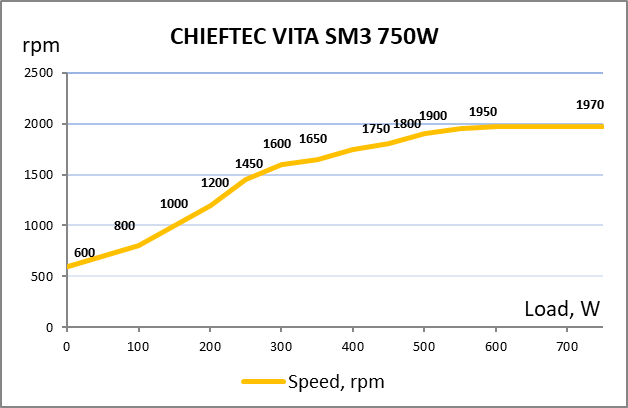

До навантаження 150 Вт пропелер CHIEFTEC VITA SM3 750W поводить себе дуже тихо, обертаючись на швидкості 600-1000 об/хв. Далі до значення 250 Вт вентилятор тихо крутиться при максимум 1450 об/хв. За навантаження 500 Вт швидкість зрозтає до 1850 об/хв, створюючи шум нижчий за середній. В подальшому при зростанні навантаження шум виростає до середнього і цілком комфортного рівня при максимум 1970 об/хв.

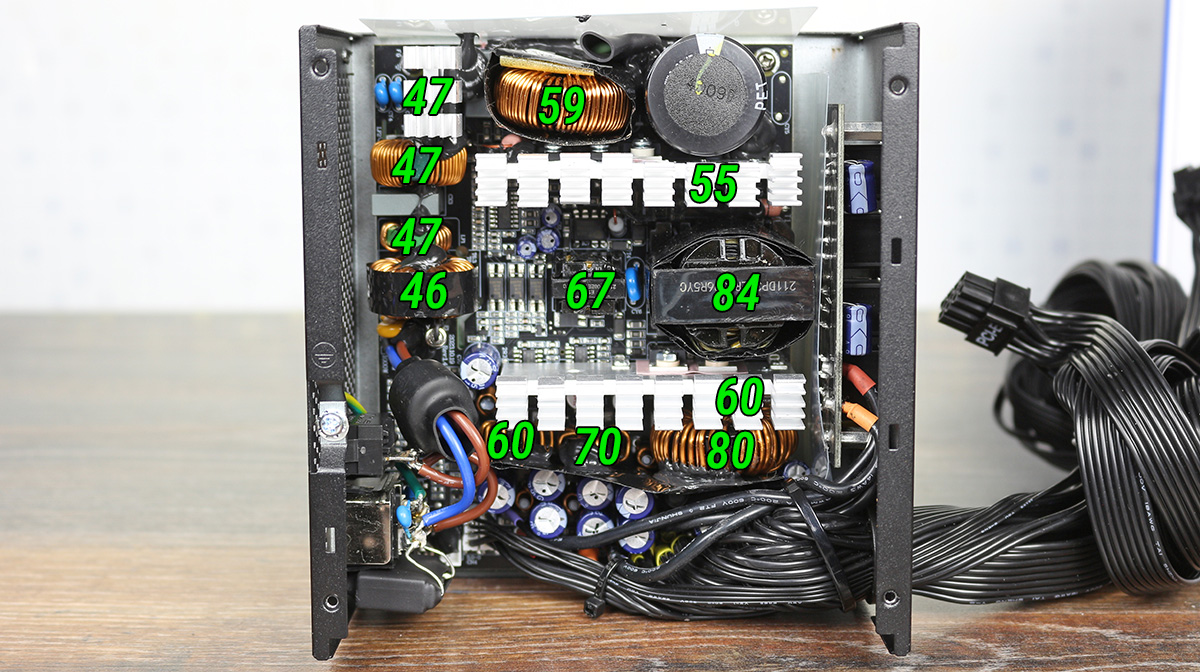

Що ж до нагрівання складових блока живлення, то після 15-хвилинного 650-ватного навантаження головний трансформатор прогрівся до 84°C, а дросель каналу +12В — до 80°C. Ці значення дещо вищі, ніж у попередника, що можна пояснити більш спекотними умовами тестування — температура в приміщенні складала +28°C.

Практичні випробування на реальній конфігурації

Звісно ж, цікаво побачити те, як даний блок живлення поводить себе на реальній комп'ютерній системі. Для її збірки був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X в парі з 350-ватною відеокартою Palit GeForce RTX 3090 GamingPro OC.

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та GPU. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Різниця напруг в простої та при навантаженні незначна і складає максимум 0,7% — дякуємо роздільній їх стабілізації. До отриманих значень також немає особливих запитань — вони в нормі, просідання відсутні, хіба що напруга каналу +12В підбирається досить близько до верхньої межі.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення CHIEFTEC VITA SM3 750W потішить свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Блок живлення CHIEFTEC VITA SM3 750W (BPX-750-C) отримав актуальне оновлення, яке, втім, торкнулося лише однієї сфери — кабелів живлення.

По-перше, тут з'явився додатковий 450-ватний конектор PCIe 5.1 (12V-2x6), завдяки чому пристрій без перехідників зможе заживити найсвіжіші відеокарти від NVIDIA. І, по-друге, деякі з кабелів стали модульними, в той час як у попередника всі вони виходили безпосередньо з корпусу.

В іншому маємо ідентичну роздільну стабілізацію, мінімальні пульсації, ККД рівня 80 PLUS Bronze з підтримкою широкого діапазону вхідних напруг та повний набір захистів. Економія ж найбільш відчутна на елементній базі, яка включає в себе тайванський вхідний конденсатор, а також китайські твердотільні ємності, електроліти та силові елементи.

Що важливо, CHIEFTEC VITA SM3 750W здатний видати заявлену напругу, що часто не під силу порівняно недорогим пристроям. При цьому шум від пропелера залишається комфортним на всьому діапазоні навантажень, а нагрівання внутрішніх компонентів при навантаженні 650 Вт має запас до критичних значень.

Переваги:

• хороший рівень ККД (80 PLUS Bronze);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення та відсутність просідання при підключенні до потужної конфігурації;
• наявність усіх видів захистів;
• можливість роботи в широкому діапазоні мережевої напруги;
• чотири 6+2-контактні роз’єми PCIe;
• наявність 450-ватного PCIe 5.1 (12V-2x6).
• зручні в укладанні кабелі-шлейфи;
• частково модульне під'єднання кабелів;
• досить ефективна система охолодження;
• комфортний рівень шуму на всьому діапазоні навантажень.

Особливості:

• до елементної бази входить вхідний тайванський конденсатор, кілька твердотільних ємностей, а також електроліти і силові елементи китайського походження;
• вентилятор на основі втулки.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
