Огляд блока живлення CHIEFTEC TASK 500W: найдоступніша «бронза»
11-01-2021
У нашому матеріалі за вибором блоків живлення до $50 лідерами стали рішення потужністю 500 Вт з DC-DC-перетворювачами, наприклад, CHIEFTEC PROTON BDF-500S. Але є у даного виробника трохи дешевші моделі: CHIEFTEC FORCE CPS-500S за $40 і CHIEFTEC TASK TPS-500S за $45.
З першим ми вже знайомі на прикладі 650-ватної модифікації CHIEFTEC FORCE 650W. А ось другий, CHIEFTEC TASK 500W, залишався для нас загадкою, незважаючи на своє чималий час існування. Що ж, прийшов час її розгадати.
Специфікація
Модель |
CHIEFTEC TASK 500W (TPS-500S) |
Тип |
ATX12V 2.3 |
Максимальна потужність, Вт |
500 |
Потужність каналом +12В, Вт |
456 |
Потужність ліній +3,3В та +5В, Вт |
100 |
Кількість ліній +12В |
1 |
Максимальний вихідний струм каналу +3,3В, А |
18 |
Максимальний вихідний струм каналу +5В, А |
16 |
Максимальний вихідний струм каналу +12В, А |
38 |
Максимальний вихідний струм каналу -12В, А |
0,3 |
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А |
2,5 |
Вхідна напруга, В |
100 – 240 |
Вхідний струм, А |
8,0 |
ККД, % |
≥88 |
Сертифікований 80 PLUS |
Bronze |
Метод компенсації коефіцієнта потужності |
Активний |
Коефіцієнт потужності (PF), % |
>90 |
PCIe-роз'єми |
1 (6+2-контактний) |
Модульний |
Да |
Розміри вентилятора, мм |
120 х 120 х 25 |
Тип підшипника вентилятора |
Ковзання (Sleeve Bearing) |
Захисти |
OTP, OPP, OVP, UVP, SCP, SIP |
Розміри (Д х Ш х В), мм |
140 х 150 х 87 |
Гарантія, років |
2 |
Сайт виробника |
Упаковка та комплект постачання
До нашої тестової лабораторії блок живлення доставили без фірмової упаковки, тобто в OEM-версії (в інтернет-магазинах зазвичай позначається як «Bulk»).
Але дане джерело також можна придбати в барвистій коробці, уніфікованої під всі чотири пристрої лінійки CHIEFTEC TASK потужністю від 400 до 700 Вт. Комплект постачання в такому разі містить кріпильні гвинти, кабель живлення і інструкцію для користувача.
Зовнішній вигляд

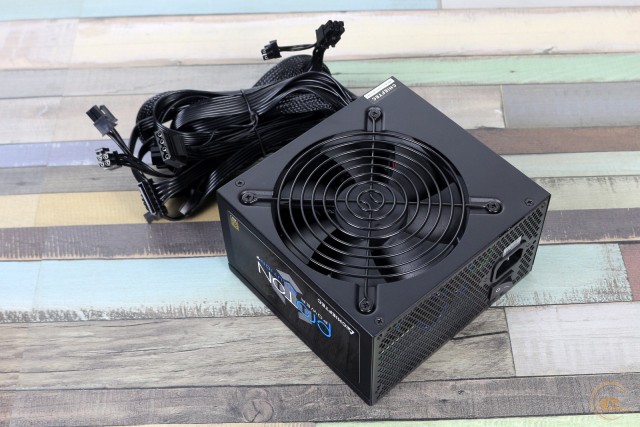

CHIEFTEC PROTON 500W

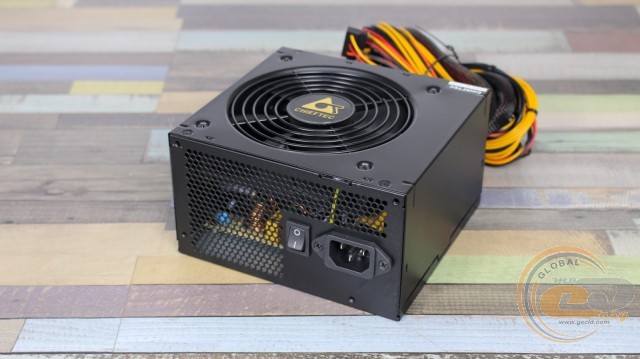

CHIEFTEC TASK 500W

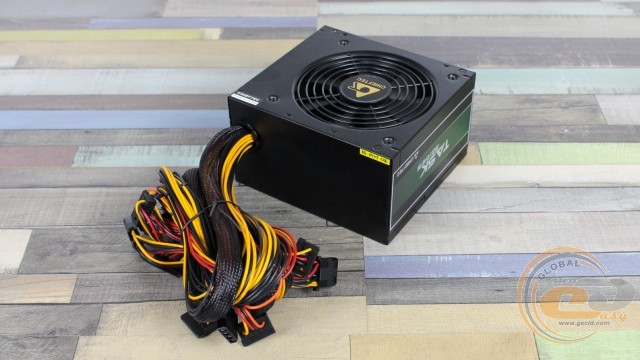

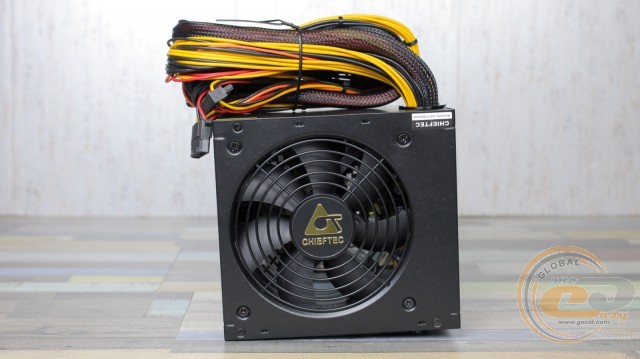

Зовні CHIEFTEC TASK 500W дуже нагадує CHIEFTEC PROTON аналогічної потужності: той же матовий чорний окрас, зміщена в бік решітка типу гриль і гарантійна наклейка на одному з кріпильних гвинтів. Але і косметичні відмінності також є: як мінімум наявність логотипу над вентилятором і кольорові дроти замість чорних.
Типорозмір вентилятора 120 мм характерний для рішень в компактних корпусах розмірами 140 х 150 х 87 мм. У цілому зовнішність «коробочки» стримана і лаконічна - у разі чого буде не соромно виставити на показ.

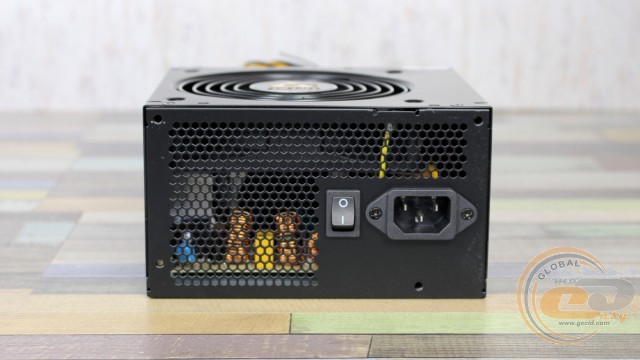

Тильна панель ні крапельки не здивувала: роз'єм живлення, вимикач і отвори в вигляді сот - все як ми з вами любимо.

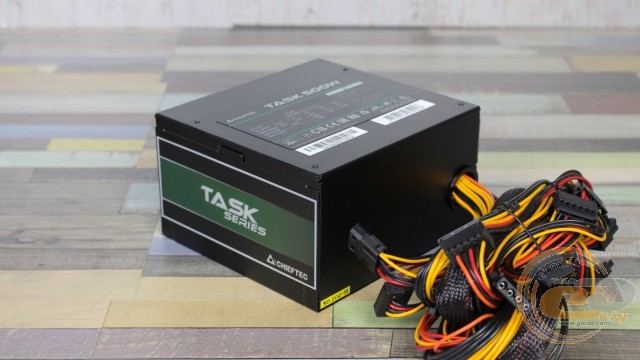

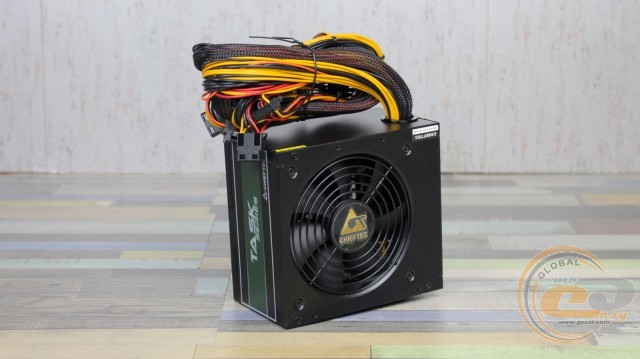

При розміщенні джерела вентилятором вниз, очі буде радувати наклейка із зазначенням лінійки на боковині. А ось протилежній стінці похвалитися нічим.

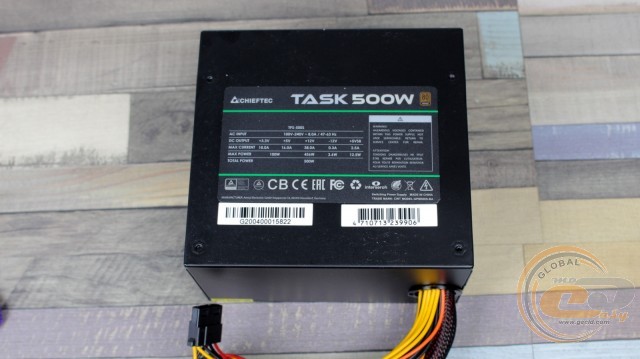

З головної наклейки дізнаємося про використання єдиної лінії +12В з навантажувальною здатністю до 456 Вт (91,2% від максимальної). Отже, готуємося побачити всередині групову стабілізацію напруг. Кілька бюджетний підхід, але цілком очікуваний від вирішення даного цінового діапазону. А показника 100 Вт має вистачити для більш дрібних каналів +3,3В і +5В.

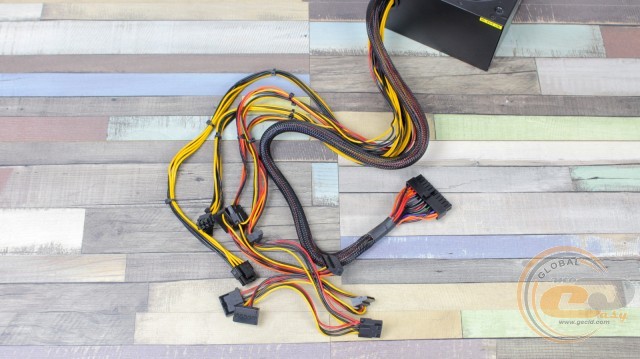

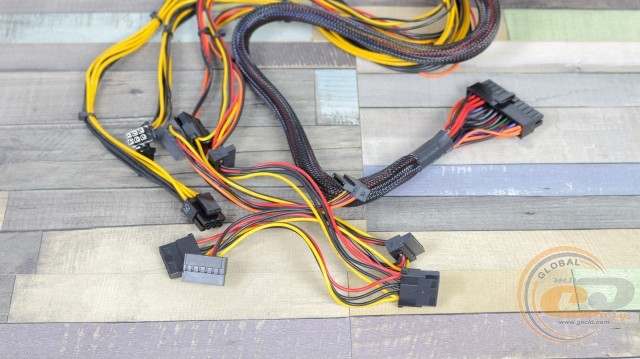

Усі кабелі у CHIEFTEC TASK 500W виведені безпосередньо з корпуса. Тут маємо звичайні круглі дроти, а бонус у вигляді нейлонового обплетення отримав тільки 20+4-контактний ATX. Половина з них має звичним калібром 18 AWG, а ось кабелі для живлення периферії (SATA і PATA) ще тонше - 20 AWG.
Дуже сподобалася довжина дротів - їх вистачить для підключення системи навіть в самих просторих корпусах.
Повна конфігурація системи кабелів виглядає так:
Типи роз'ємів |
Кількість |
Довжина дротів до роз'єму (роз'ємів), см |
Калібр дротів |
20+4-контактний ATX |
1 |
65 |
18 AWG |
4+4-контактний ATX12V |
1 |
65 |
18 AWG |
6+2-контактний PCIe |
1 |
50 |
18 AWG |
один SATA + два PATA |
1 |
50-65-80 |
20 AWG |
один PATA + два SATA |
1 |
50-65-80 |
20 AWG |
два SATA |
1 |
50-65 |
20 AWG |
Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. На жаль, є всього один 6+2-контактний роз'єм PCIe для підключення відеокарти. А значить, для графічних адаптерів з парою таких роз'ємів потрібен перехідник з двох PATA. З останніми, до речі, проблем не буде. Для периферії в цілому маємо п'ять SATA і три PATA на трьох окремих дротах.
Внутрішня будова
Найцікавіше ж, як завжди, нас чекає всередині.

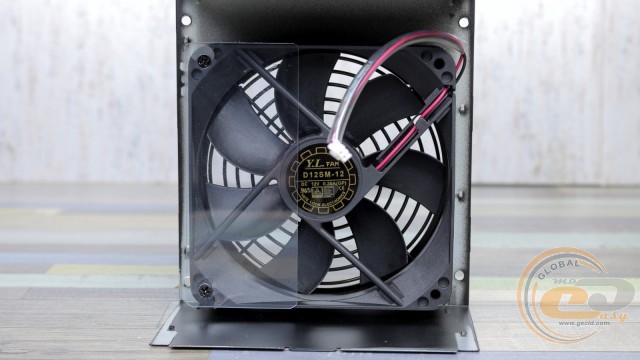

Вентилятор YATE LOON D12SM-12 (3,6 Вт, 12 В при 0,3 А) добре знайомий по бюджетним блокам живлення даного виробника (наприклад, CHIEFTEC VALUE APB-500B8). Він не потурбує зайвим шумом, оскільки максимальна частота обертання дорівнює всього 1650 об/хв. До недоліків запишемо використання бюджетного підшипника ковзання. З іншого боку, чого ще очікувати від джерела з нижнього цінового діапазону?

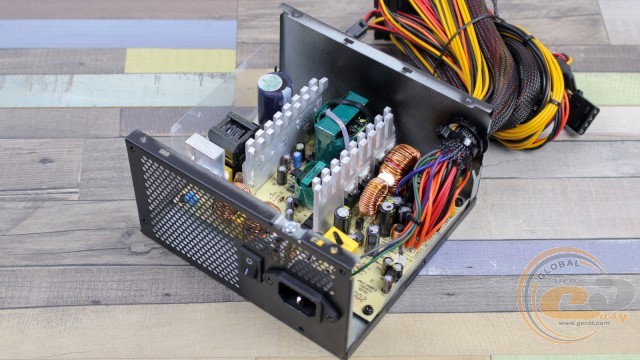

Усередині маємо три радіатори: невеликий Г-подібний для охолодження діодного моста і по одному для елементів первинного і вторинного ланцюга. Що ж, час придивитися до ключових складових.

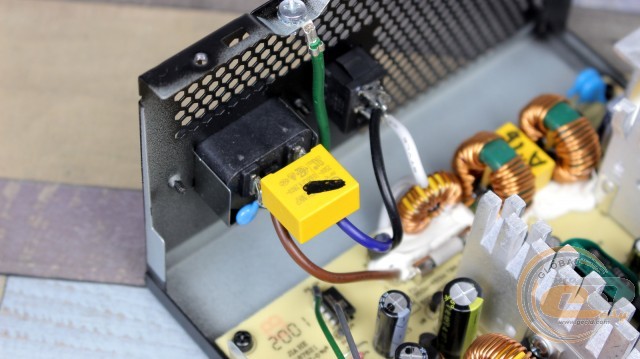

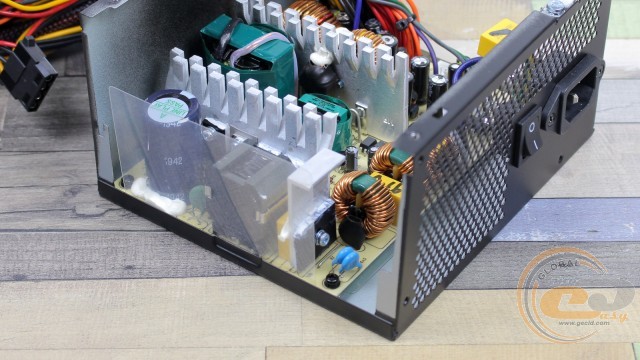

На вході блока живлення розмістився трьохкаскадний EMI-фільтр, який відповідає за згладжування високочастотних перешкод, випромінюваних пристроєм в мережі. Є повний набір конденсаторів (усього шість штук), дроселів, варистор, а також запобіжник.
Радіатор на діодній збірці гарантує її роботу в заявленому широкому діапазоні напруг - від 100 до 240 В. На жаль, роздивитися маркування моста не вдалося.

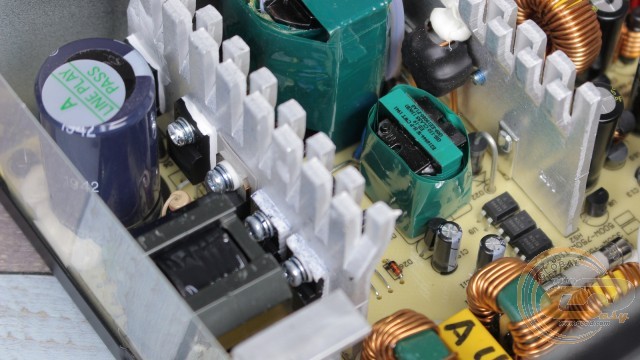

Вузол APFC на місці, до того ж силові елементи набрані в повному складі - пара транзисторів і один діод Шоттки. Далі на тому ж радіаторі розмістилися два транзистори первинного перетворювача виробництва китайської компанії InPower Semiconductor (IPS).

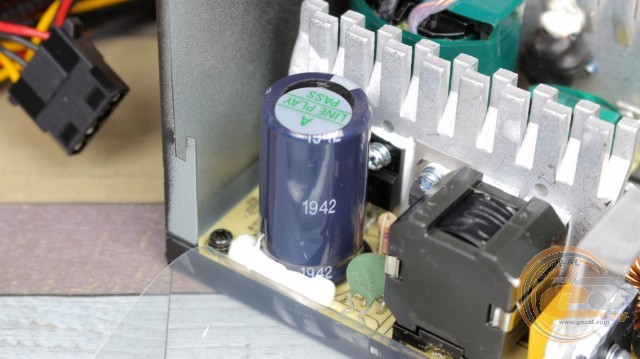

Вхідний конденсатор від ChengX має порівняно невелику ємність - всього 220 мкФ. Та й відгуки про якість даних рішень в мережі залишають бажати кращого.
