Огляд і тестування блока живлення CHIEFTEC GPF-250P

04-03-2014

Компанія CHIEFTEC виготовляє багато корпусів формату mini-ITX із попередньо встановленими джерелами живлення. Однак при огляді системного блока не завжди вдається приділити належну увагу іншим пристроям і перевірити їх на практиці. Але ж компактні джерела живлення виробництва компанії CHIEFTEC є не менш цікавими, аніж і її корпуси. Звичайно ж, у першу чергу ми маємо на увазі їхню привабливу вартість. Раніше блоки формату SFX/TFX були менш популярними, оскільки мали порівняно невелику потужність і не могли «прогодувати» продуктивні системи. Сьогодні ж, коли багато виробників комплектуючих взяли курс на зменшення енергоспоживання, купівля джерела живлення потужністю 200 - 250 Вт для домашнього комп'ютера не виглядає вже такою безглуздою витівкою. Причому це стосується всіх пристроїв, у тому числі й до виконаних у форм-факторі SFX/TFX. В останньому випадку в користувача з'являється можливість зібрати не тільки невелику, але й продуктивну систему.

CHIEFTEC GPF-250P

Тому ми завжди раді появі в нашій тестовій лабораторії компактних блоків живлення. Цього разу мова йтиме про модель CHIEFTEC GPF-250P потужністю 250 Вт.

Специфікація:

Виробник

CHIEFTEC

Модель

GPF-250P

Тип

TFX

Номінальна потужність, Вт

250

Потужність по каналу 12В, Вт

228

Потужність ліній +3,3В і +5В, Вт

90

Кількість ліній +12В

2

Виходи, А

+3,3В

13

+5В

14

+12В1

13

+12В2

13

-12В

0,3

+5VSB (чергова лінія живлення)

2

PCI-E роз’ємів

Немає

SLI Ready

Ні

CrossFire Certified

Ні

Модульний

Ні

ККД, %

>85

Сертифіковано 80 PLUS

Ні

Коефіцієнт потужності (PF), %

>90

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100 - 240

Частота, Гц

47 - 63

Вхідний струм, А

5

Розмір вентилятора, мм

80 х 80 х 25

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

-

Електромагнітні безпека та сумісність (EMI/EMC)

CB, CE, TUV, FC

Захисти

OVP, UVP, OPP, SCP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри, мм

175 х 86 х 65

Вага, кг

-

Комплектація

Немає

Гарантія, років

-

Сайт виробника

CHIEFTEC

Сторінка продукту

CHIEFTEC GPF-250P



Все цены на CHIEFTEC+GPF-250P

Упаковка, комплект поставки та зовнішній вигляд

Блок живлення CHIEFTEC GPF-250P постачається в якості OEM-версії без коробки. У комплекті з ним відсутній мережевий шнур живлення та кріпильні гвинти, що потрібно буде врахувати при купівлі.

CHIEFTEC GPF-250P

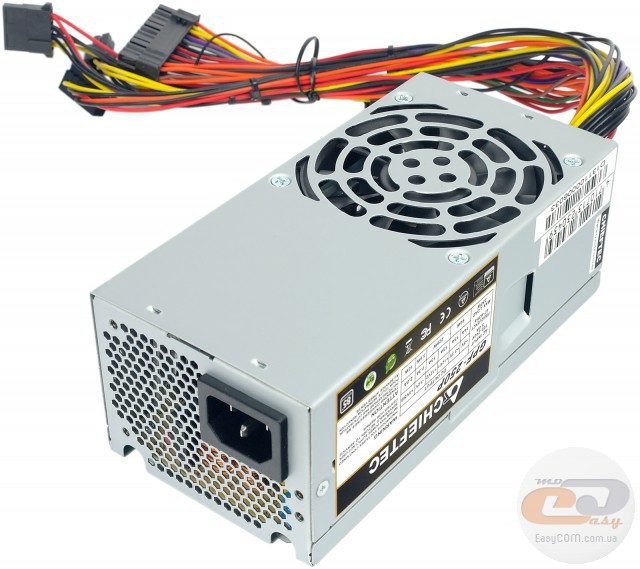

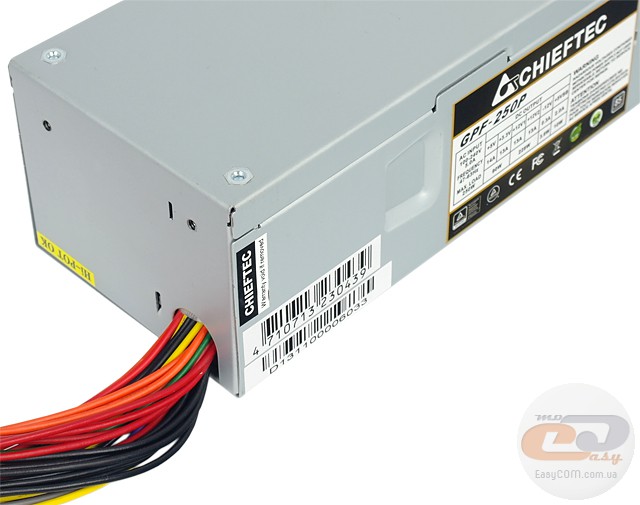

Модель CHIEFTEC GPF-250P належить до сімейства компактних джерел живлення. Вона виконана у форм-факторі TFX і має характерні для нього розміри - 175 х 65 х 86 мм. Для порівняння габарити стандартного пристрою формату ATX становлять 160 х 150 х 86 мм.

CHIEFTEC GPF-250P покритий шаром сірої ґрунтовки, що властиво OEM-рішенням. Більшість панелей зроблені суцільними, за винятком верхньої та передньої. На першій розташований вентилятор, а друга являє собою перфоровану решітку. Клавіша для відключення джерела живлення від мережі відсутня.

CHIEFTEC GPF-250P

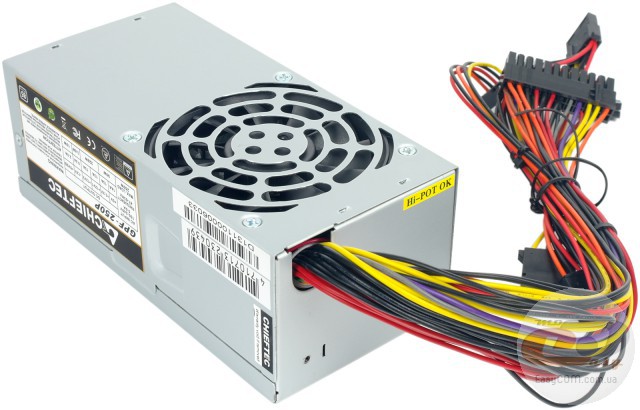

Провідники розпаяні безпосередньо на друкованій платі й виходять назовні через круглий отвір. У принципі, це не створить великого дискомфорту при підключенні пристроїв усередині комп'ютерного корпусу, оскільки кабелів не так багато, як у повнорозмірних блоках живлення.

CHIEFTEC GPF-250P

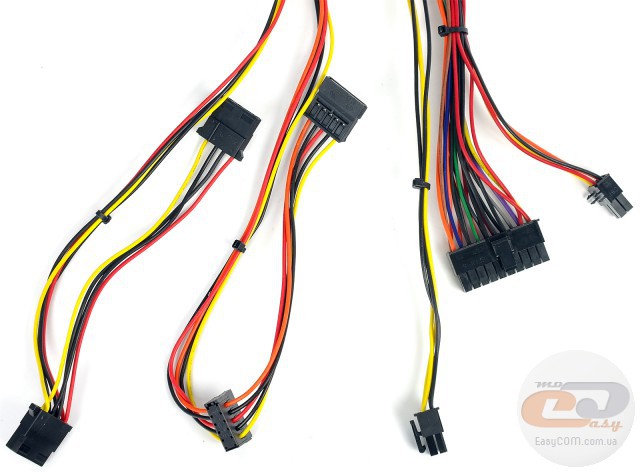

Основний 20+4-контактний роз’єм живлення ATX зроблений у розбірному вигляді. Для додаткового живлення процесора передбачений 4-контактний роз’єм ATX12V.

Конектори PCIе відсутні, хоча для компактних комп'ютерів це не настільки критично, оскільки більшість з них не обладнуються дискретними відеоприскорювачами, а використовують можливості вбудованого графічного ядра. Навіть якщо користувач і встановлює зовнішню відеокарту, то в переважній більшості випадків це низькопрофільне енергоефективне рішення, для якого цілком вистачить живлення через слот PCI Express x16 на материнській платі.

Якщо ж ваша система все-таки передбачає наявність відеокарти, рівень енергоспоживання якої перевищує 75 Вт, то завжди можна скористатися спеціальними перехідниками PATA-to-PCIE. Благо, коштують вони дешево й продаються в будь-якому магазині комп'ютерної техніки.

Усі доступні типи роз’ємів, а також довжина проводів наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо із блока живлення

20+4-контактний роз’єм живлення ATX

1

30

4-контактний роз’єм живлення ATX12V

1

30

два роз’єми PATA

1

35-50

два роз’єми SATA

1

35-50

Кількості роз’ємів і довжини проводів цілком вистачить, щоб заживити всі основні пристрої усередині компактного корпусу. Хоча наявність додаткової пари конекторів SATA була б не зайвою, оскільки на сьогоднішній день інтерфейс SATA є більш затребуваним, навіть якщо мова йде про міні-комп'ютер.

CHIEFTEC GPF-250P

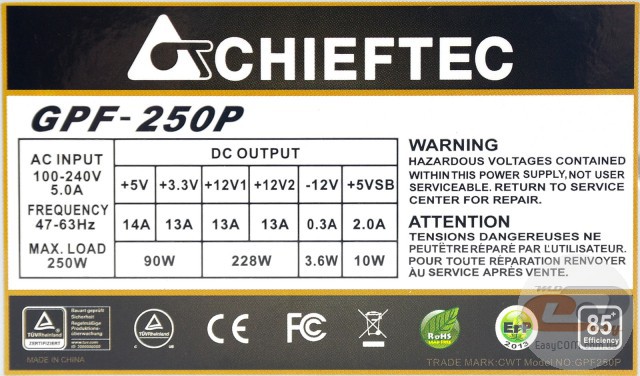

На нижній кришці виробник помістив етикетку з технічними характеристиками CHIEFTEC GPF-250P. Потужність каналу +12В становить 228 Вт; лінії +3,3В і +5В мають максимальну сумарну потужність 90 Вт і здатні витримати навантаження 13 А и 14 А відповідно. Канал +12В розділений на дві лінії, кожна з яких розрахована на навантаження 13 А. При цьому сумарна сила струму по даному каналу не повинна перевищувати 19 А.

Блок живлення не пройшов атестацію на відповідність нормам директиви 80 PLUS. Це трохи дивно, тому що згідно зі специфікацією він може працювати у всьому діапазоні вхідних напруг (100 - 240 В). Етикетка ж з написом «85+» недвозначно натякає, що ККД пристрою в піку досягає як мінімум 85%. Цілком можливо, що сертифікат 80 PLUS (зважаючи на все Bronze) не отриманий з якихось інших причин, наприклад, коефіцієнт потужності при 50%-ому навантаженні знаходиться нижче 0,9. Спробуємо розібратися із цим моментом більш детально вже під час тестування.

Ще раз відзначимо широкий діапазон вхідних напруг - від 100 до 240 В, що дозволяє відмовитися від зовнішніх стабілізаторів напруги живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Процес розбирання CHIEFTEC GPF-250P нескладний - потрібно всього лише відкрутити чотири кріпильні гвинти на торцях верхньої кришки. Один із них заклеєний спеціальним стікером, пошкодження якого приведе до втрати гарантії на сам пристрій.

CHIEFTEC GPF-250P

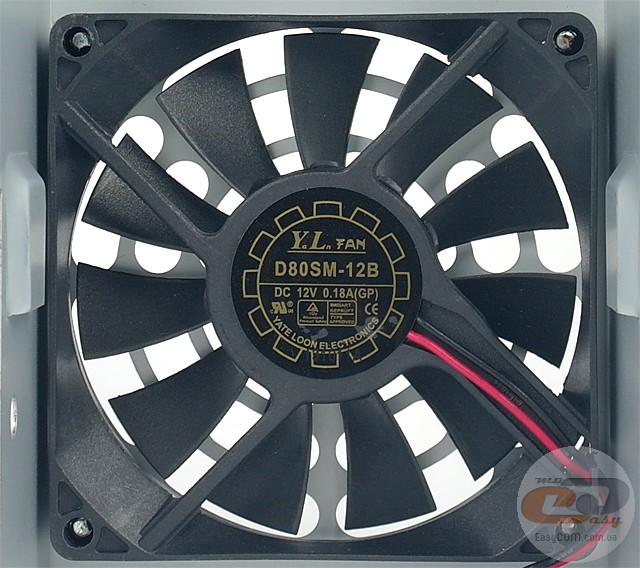

Для охолодження внутрішніх компонентів блока живлення використовується 80-мм вентилятор Yate Loon D80SM-12B потужністю 2,16 Вт. На жаль, повної його специфікації знайти не вдалося. Судячи з маркування, даний вентилятор оснований на підшипнику ковзання (буква «S» у маркуванні) і належить до серії з середньою швидкістю обертання (буква «M» у маркуванні).

CHIEFTEC GPF-250P

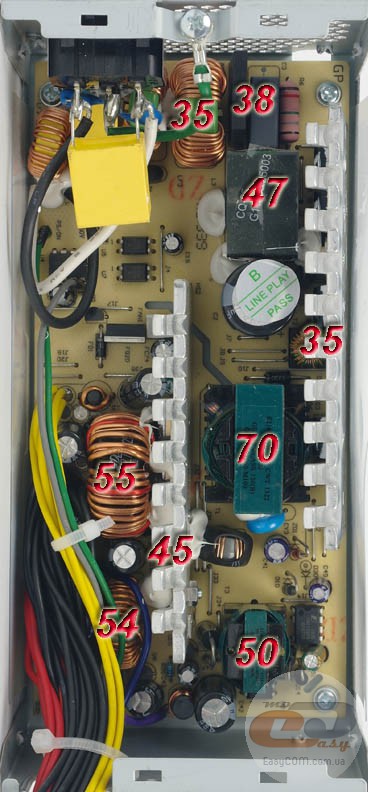

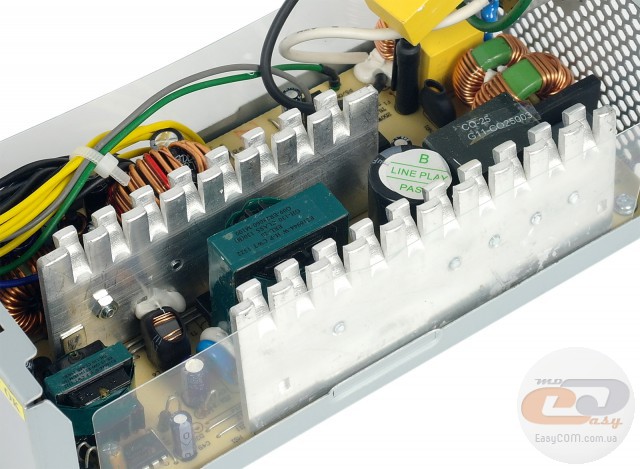

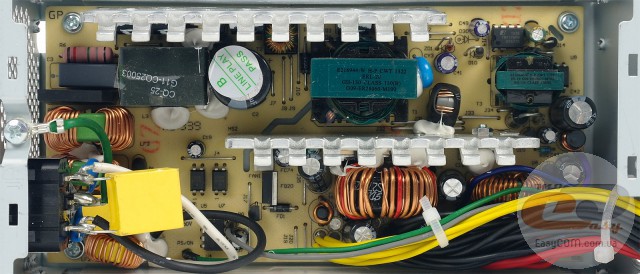

В основі CHIEFTEC GPF-250P лежить платформа від відомої компанії CWT. Незважаючи на компактні габарити, усередині розглянутого пристрою можна виявити всі вузли, характерні для якісних повнорозмірних рішень формату ATX.

CHIEFTEC GPF-250P

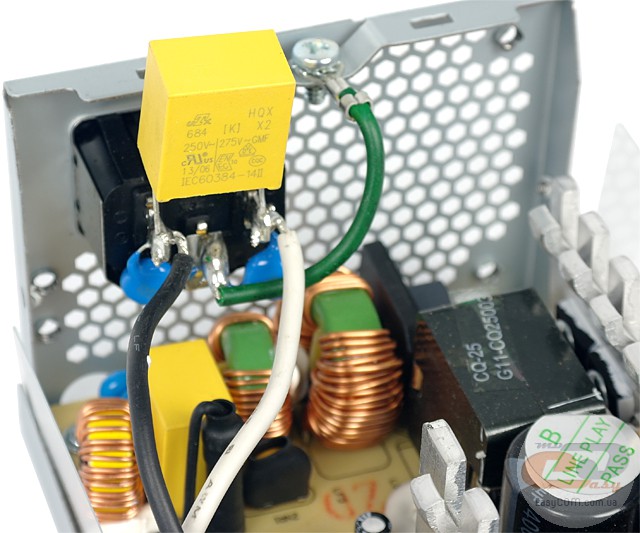

На вході встановлений фільтр для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Він включає весь набір необхідних елементів: чотири Y- і два Х-конденсатора, три дросельні котушки та варистор. Досить похвально, що в настільки обмеженому просторі виробник не став заощаджувати на елементах.

CHIEFTEC GPF-250P

Через велику щільність розташування компонентів на друкованій платі, розглянути їхнє маркування не вдалося. Зокрема, залишилася невідомою назва компанії-виробника конденсатора високовольтного кола. Але от його характеристики визначити вдалося - 82 мкФ х 400 В. Ємність цього елемента не вселяє довіри, особливо беручи до уваги потужність блока живлення.

CHIEFTEC GPF-250P

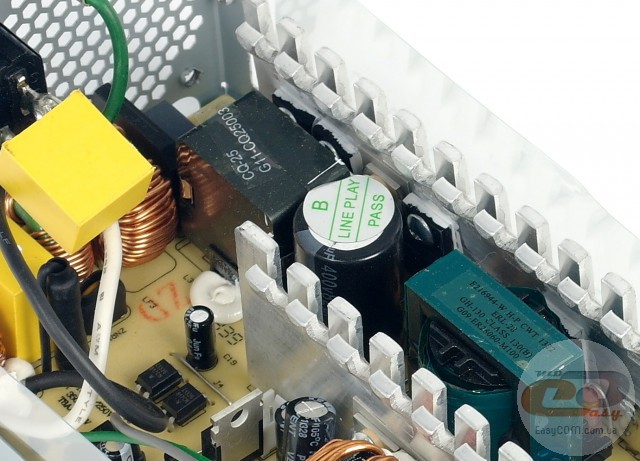

Пасивна система охолодження складається з двох довгих алюмінієвих радіаторів. На першому закріплені силові елементи модуля APFC і ключі головного перетворювача, а на другому – діодні збірки для випрямлення вихідних напруг.

CHIEFTEC GPF-250P

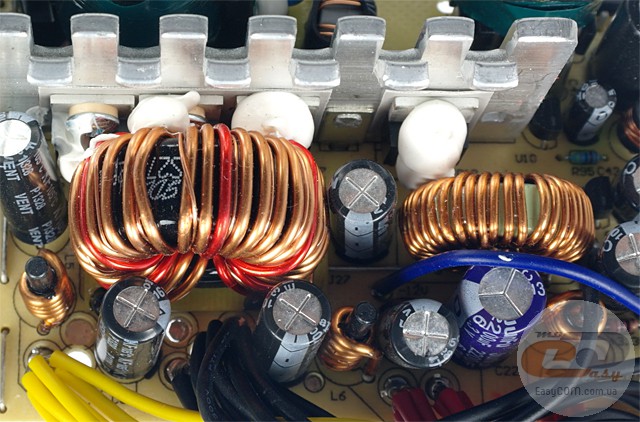

Стабілізація напруг живлення організована за груповим принципом: на великий дросель намотані обмотки каналів +5В і +12В, на маленький - +3,3В.

CHIEFTEC GPF-250P

CHIEFTEC GPF-250P

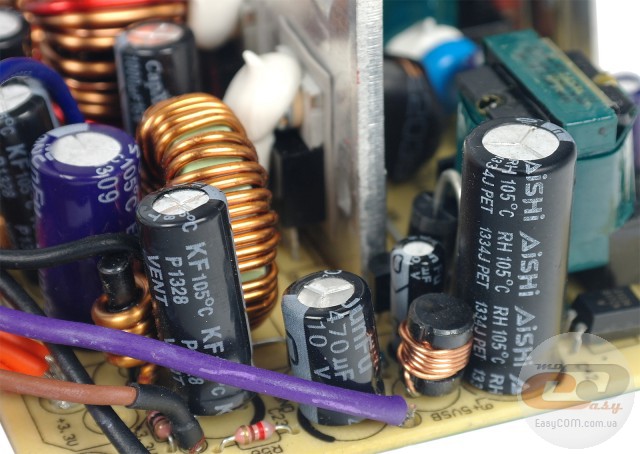

Для фільтрації пульсацій використані електролітичні конденсатори з високою робочою температурою - до 105°C. Їхніми виробниками є компанії CapXon, AISHI і JunFu. Якщо перший бренд ще користується популярністю в радіолюбителів, то щодо якості останніх двох можна побачити більше негативних відгуків, аніж позитивних. Хоча б радує те, що конденсатори CapXon встановлені на більш навантаженій лінії +12В.

CHIEFTEC GPF-250P

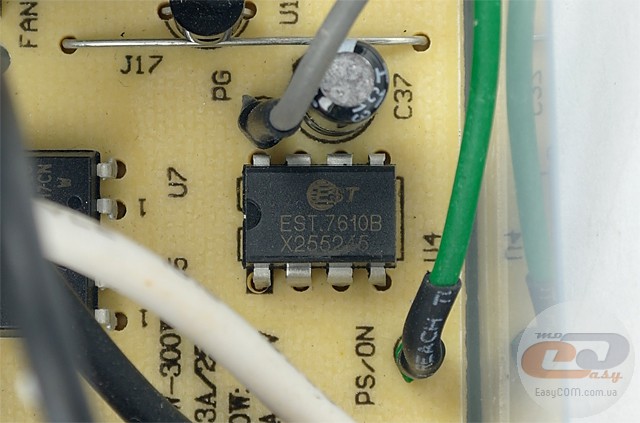

Згідно з технічною специфікацією, блок живлення CHIEFTEC GPF-250P має захисти OVP, UVP, OPP і SCP. Контроль вихідних напруг оснований на мікросхемі EST7610B.

CHIEFTEC GPF-250P

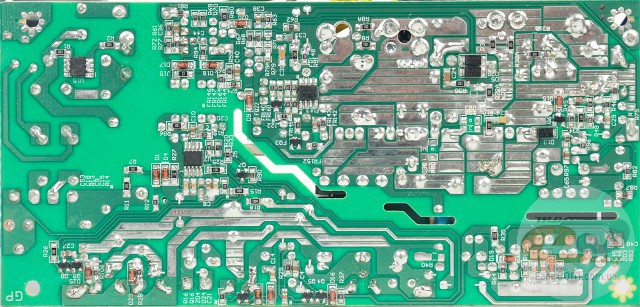

На зворотну сторону текстоліту винесено досить багато SMD-компонентів, а також кілька контролерів. До якості пайки немає ніяких претензій: усі доріжки рівні, патьоків та інших недоліків не виявлено.

Тестування

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від номіналу лінії.

CHIEFTEC GPF-250P

CHIEFTEC GPF-250P

CHIEFTEC GPF-250P

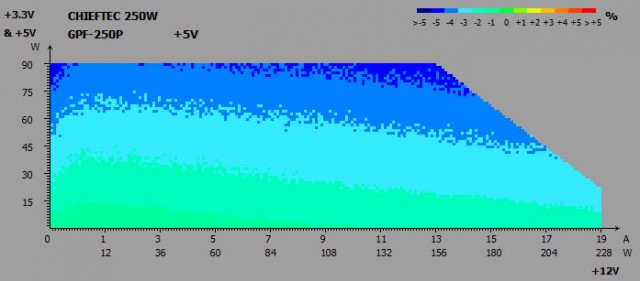

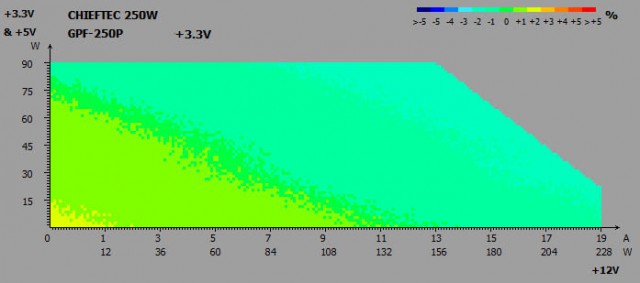

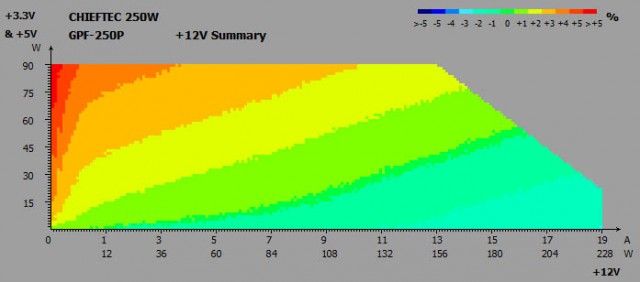

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

  • лінія +3,3В: від -2% до +2%;
  • лінія +5В: від -5% до -1%;
  • лінія +12В: від -2% до +5%.

Судячи з графіку, система стабілізації справляється зі своїм завданням. У порівнянні з блоками живлення, які побудовані на більш сучасній схемотехніці з DC-DC перетворювачами в низьковольтній частині, тут ми спостерігали більший діапазон відхилень. Але все-таки варто визнати, що допустимі норми в ±5% від номіналу лінії порушені не були. До того ж встановлення роздільної системи стабілізації спричинило б збільшення вартості пристрою, а CHIEFTEC GPF-250P належить до блоків живлення для масового споживача.

Шуми та пульсації у всьому діапазоні напруг

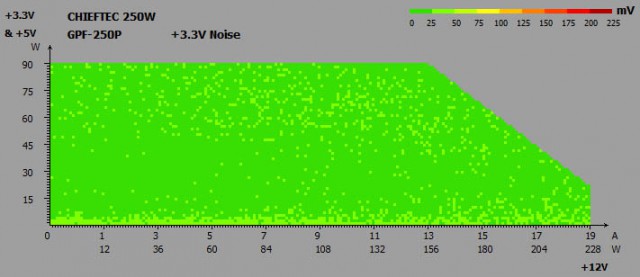

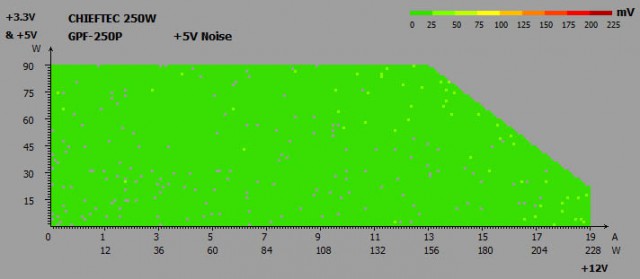

Для стандарту ATX12V передбачені наступні допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

CHIEFTEC GPF-250P

CHIEFTEC GPF-250P

CHIEFTEC GPF-250P

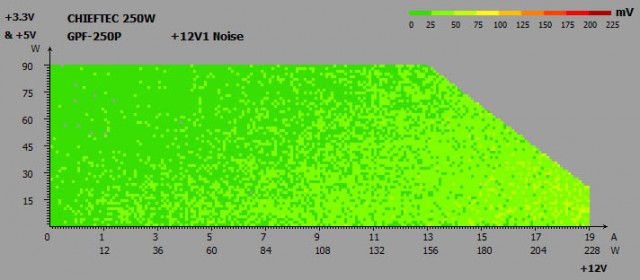

Вузол фільтрації вихідних напруг залишив також хороше враження. Незважаючи на використання деяких елементів від маловідомих виробників, рівень пульсацій на лініях +3,3В і +5В не перевищував допустимих 50 мВ. На каналі +12В розмах амплітуди (peak-to-peak) зміщено в діапазон 50-100 мВ, однак для цієї лінії такий результат є цілком прийнятний.

Чергова лінія живлення +5VSB

CHIEFTEC GPF-250P

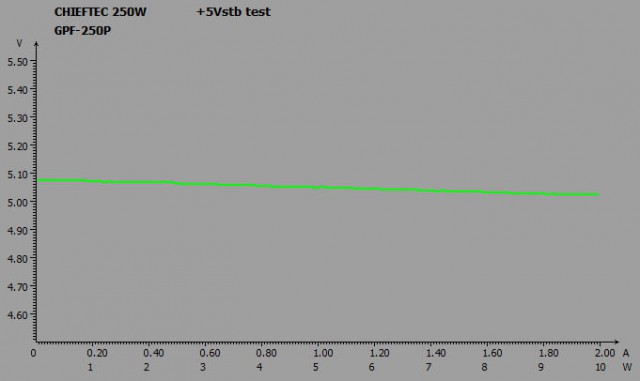

Стан чергової лінії живлення моделі CHIEFTEC GPF-250P досить хороший. Залежно від навантаження напруга на ній змінюється в межах від 5,08 В до 5,02 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

25

50

90

125

175

200

225

250

Навантаження*,%

10

20

36

50

70

80

90

100

PFC

0,34

0,48

0,62

0,73

0,84

0,87

0,9

0,92

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

А от до роботи модуля корекції коефіцієнта потужності CHIEFTEC GPF-250P уже є певні питання. При 50%-ому навантаженні значення коефіцієнт PF було рівним всього лише 0,73. Позначка ж 0,9 була досягнута тільки при 90%-ому навантаженні. Тому наше припущення, зроблене при аналізі силових характеристик блока живлення, виявилося вірним. Швидше за все, саме незадовільна робота APFC стала причиною відсутності сертифіката 80 PLUS. Але для повноти картини давайте також проаналізуємо графік ККД пристрою.

ККД

CHIEFTEC GPF-250P

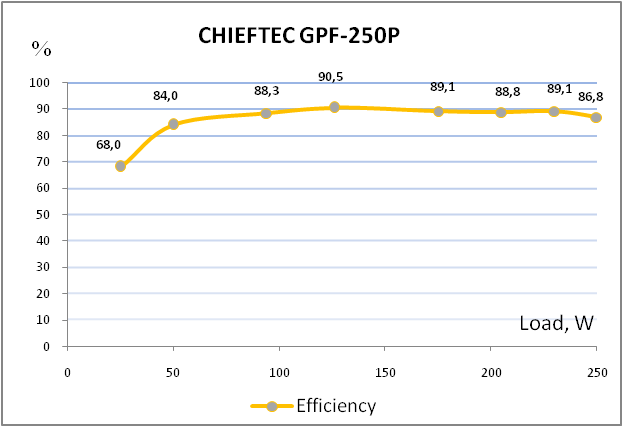

Зізнатися чесно, результати тесту реальної ефективності при різних навантаженнях нас приємно здивували. Нагадаємо, що на етикетці є напис «85+», з якого можна було зробити висновок, що ККД моделі CHIEFTEC GPF-250P буде на рівні 85%. На практиці ж ми побачили значення 90,5% у піку. Причому блок живлення зберігав високу ефективність практично на всьому діапазоні навантажень. Якщо відкинути стан коефіцієнта PF, то можна сказати, що CHIEFTEC GPF-250P не тільки відповідає стандарту 80 PLUS Bronze, але також і впритул наблизився до норм сертифіката 80 PLUS Silver. Нагадаємо, що для цього при навантаженнях 20%, 50% і 100% від номінальної потужності, ККД пристрою повинен бути не нижчим 85%, 89% і 85% відповідно.

Система охолодження та температурний режим

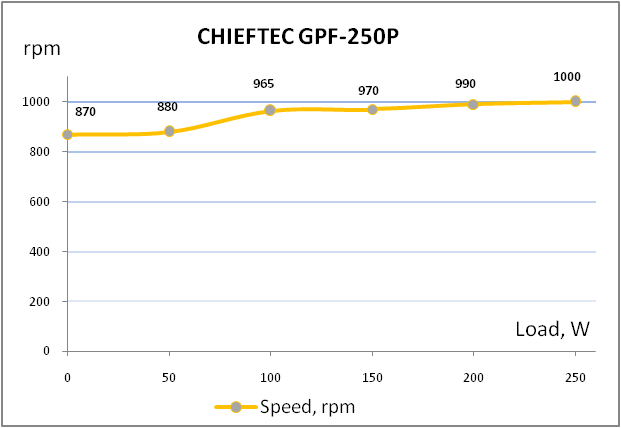

Побічно оцінити рівень шуму пристроїв можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря усередині корпусу комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

CHIEFTEC GPF-250P

На всьому діапазоні навантажень вентилятор моделі CHIEFTEC GPF-250P працював досить тихо, створюючи низький рівень шуму. Враховуючи сферу використання даного блока живлення (міні-комп'ютери та HTPC), цей факт є його великою перевагою. Під час тестування максимальна швидкість обертання вентилятора склала всього лише 1000 об/хв.

CHIEFTEC GPF-250P

До системи охолодження джерела живлення немає ніяких претензій: вона відмінно справляється зі своєю роботою. При цьому сильного нагрівання елементів, навіть після тривалої роботи при максимальному навантаженні, не спостерігається. Температура всіх основних вузлів під час експерименту не виходила за межі допустимих норм.

OverLOAD

Навантаження на джерело живлення CHIEFTEC GPF-250P ми збільшували до 270 Вт, що рівно приросту +8% до номінальної потужності. Однак уже на цій позначці на вихідних лініях живлення спостерігалися значення, які не вписуються в норми стандарту ATX12V. Тому далі продовжувати експеримент і шукати потужність, при якій спрацює захист за перевантаженням, було безглуздо.

В принципі, така картина характерна для бюджетних джерел живлення, і навряд чи варто вимагати від них видатних результатів у тестуванні на перевантаження. Тут скоріше треба радіти, що пристрій має хоч якийсь запас потужності, тому що деякі джерела живлення з даного цінового діапазону взагалі не можуть працювати на своїй максимальній потужності тривалий час, тому на їхньому тлі модель CHIEFTEC GPF-250P виглядає досить хорошим рішенням.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X  з нового сімейства Intel Ivy Bridge-E, що працює на номінальній частоті 3,6 ГГц. У якості відеоприскорювача ми використовували низькопрофільну модель ASUS EAH5550/G/DI/1GD3(LP).

Материнська плата

ASUS P9X79 PRO (Socket LGA 2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (LGA2011, 3,6 ГГц, L3 12 МБ)

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам'ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарти

ASUS EAH5550/G/DI/1GD3(LP)

Жорсткий диск

Western Digital Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: простій і максимальне завантаження, яке створювалося утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані наступні значення:



CHIEFTEC GPF-250P

SilverStone SST-ST55F-G

Seasonic X-560

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12В

Idle

12,21

+1,8

12,20

+1,7

12,32

+2,7

Burn

12,03

+0,3

12,18

+1,5

12,32

+2,7

+5В

Idle

4,99

-0,2

5,02

+0,4

5,08

+1,6

Burn

5,02

+0,4

5,02

+0,4

5,08

+1,6

+3,3В

Idle

3,39

+2,7

3,40

+3,0

3,45

+4,5

Burn

3,38

+2,4

3,39

+2,7

3,45

+4,5



Вхідне енергоспоживання, Вт

Idle

68

69

68

Burn

283

265

264

Система стабілізації напруг без труднощів впоралася із запропонованою конфігурацією, продемонструвавши хороші результати під навантаженням (режим «Burn») і при бездіяльності системи (режим «Idle»). Відзначимо, що рівень більшості використаних у тесті комплектуючих виходить за межі звичайного HTPC. Тому CHIEFTEC GPF-250P можна сміливо радити для побудови компактного, але в той же час продуктивного комп'ютера.

Даний експеримент ще раз підтвердив високий ККД блока живлення. За цим параметром CHIEFTEC GPF-250P не особливо відстав від пристроїв, що пройшли сертифікацію згідно зі стандартом 80 PLUS Gold.

Енергоспоживання в простої та у вимкненому стані комп'ютера

 Блоки живлення

Енергоспоживання в режимі, Вт

Sleep

Power Off

CHIEFTEC GPF-250P

7

3

SilverStone SST-ST55F-G

7

3

Seasonic X-560

7

3

Енергоспоживання моделі CHIEFTEC GPF-250P у вимкнутому стані комп'ютера та у сплячому режимі відповідає показникам інших висококласних джерел живлення.

Висновки

CHIEFTEC GPF-250P

Незважаючи на компактні габарити, за багатьма показниками блок живлення CHIEFTEC GPF-250P нічим не поступається повнорозмірним рішенням. Він без проблем видає заявлену потужність, при цьому стан вихідних напруг знаходиться на досить прийнятному рівні. Не менш важливим фактором для подібного роду пристроїв є система охолодження. Тут вона показала відмінні результати: навіть при максимальному навантаженні немає ні найменшого натяку на перегрівання яких-небудь компонентів. Та й блок керування швидкістю обертання вентилятора заслуговує схвальних відгуків: протягом усього експерименту джерело живлення працювало тихо та не виділялося на тлі інших компонентів системи.

До позитивних сторін CHIEFTEC GPF-250P, безумовно, варто віднести і його рівень ККД на всьому діапазоні реальних навантажень. У піку ефективність пристрою досягала 90,5%, що є відмінним результатом, особливо якщо враховувати, що він не має сертифіката 80 PLUS.

Схемотехніка та елементна база блока живлення залишили двоякі враження. З одного боку, радує наявність необхідних захистів, повноцінного вхідного фільтра й активного коректора коефіцієнта потужності. А з іншого - робота модуля APFC змушує бажати кращого; у низьковольтній частині встановлені конденсатори невисокої якості, та й до номіналів деяких елементів залишилися питання.

Також в 250-ватному пристрої хотілося б бачити наявність конектора PCIе. Оскільки, як показало тестування, CHIEFTEC GPF-250P може впоратися з досить потужною конфігурацією. Тому відеокарта середнього рівня з одним додатковим 6-контактним роз’ємом навряд чи стала б для нього серйозною проблемою.

Підводячи підсумки, можна сказати, що за свою ціну ця модель має досить хорошу функціональність. Якщо ви збираєте компактний комп'ютер з обмеженим бюджетом, то на блок живлення CHIEFTEC GPF-250P безперечно варто звернути увагу.

Переваги:

  • порівняно велика номінальна потужність (250 Вт) при малих розмірах (175 х 86 х 65 мм);
  • високий ККД (84 - 90%);
  • хороший стан напруги на лініях живлення +12В, +5В, +3,3В під великим навантаженням;
  • низьке енергоспоживання в сплячому режимі та у вимкненому стані комп'ютера;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • ефективна та тиха система охолодження;
  • прийнятна вартість;
  • активний метод компенсації реактивної потужності.

Особливості:

  • довжина кабелів для живлення материнської плати та додаткового живлення процесора становить 30 см;
  • відсутність конектора PCIе.

Недоліки:

  • не зовсім коректна робота модуля APFC;
  • у деяких вузлах використовуються компоненти невисокої якості.


Автор: Сергій Мещанчук
Переклад: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.

Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, Western Digital і ZOTAC за надане для тестового стенду обладнання.
