Огляд і тестування блока живлення CHIEFTEC FORCE CPS-400S

Ще кілька років тому при купівлі комплектуючих основна увага, як правило, акцентувалася на їхніх максимальних характеристиках. Однак нестабільна економічна ситуація в країні змусила багатьох користувачів змінити критерії вибору, і тепер на перший план вийшло співвідношення ціни й можливостей. Відповідно, знову виріс інтерес до бюджетних рішень. Природно, виробникам також довелося якось реагувати на зміну тенденцій на локальних ринках комплектуючих. Простіше всього це було зробити тим компаніям, які ще раніше запланували випуск пристроїв у нижчому ціновому сегменті. Прикладом може служити CHIEFTEC зі своєю новою лінійкою недорогих блоків живлення CHIEFTEC FORCE.

CHIEFTEC FORCE CPS-400S

На даний момент вона включає до свого складу 4 моделі й охоплює нішу пристроїв потужністю від 400 до 750 Вт. Для знайомства з новою серією був обраний найдоступніший її представник – блок живлення CHIEFTEC FORCE CPS-400S.

Специфікація:

Модель

CHIEFTEC FORCE CPS-400S

Тип

ATX12V v2.3

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

360

Потужність ліній +3,3В і +5В, Вт

103

Кількість ліній +12В

1

Виходи, А

+3,3В

21

+5В

15

+12В

30

-12В

0,3

+5Vsb

2,5

Вхідна напруга живлення, В

230

Частота, Гц

50

Вхідний струм, А

3

ККД, %

85

Сертифіковано 80 PLUS

Немає

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Виведені прямо з корпусу блока живлення

Кількість роз’ємів PCIe

1 (6-контактний)

Система охолодження

На основі 120-мм вентилятора

Захисти

UVP, OVP, SCP, OPP

Розміри, мм

140 х 150 х 86

Сайт виробника

CHIEFTEC

Сторінка продукту

CHIEFTEC FORCE CPS-400S

Упаковка та комплект поставки

CHIEFTEC FORCE CPS-400S

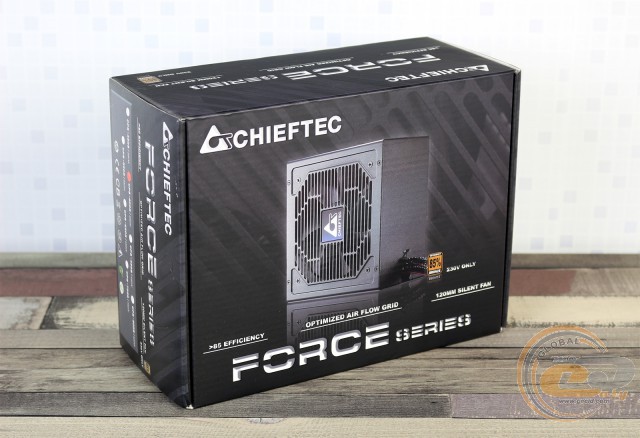

Модель CHIEFTEC FORCE CPS-400S постачається в упаковці середніх розмірів з досить якісною поліграфією. Навіть і не скажеш, що ми маємо справу з бюджетним рішенням.

CHIEFTEC FORCE CPS-400S

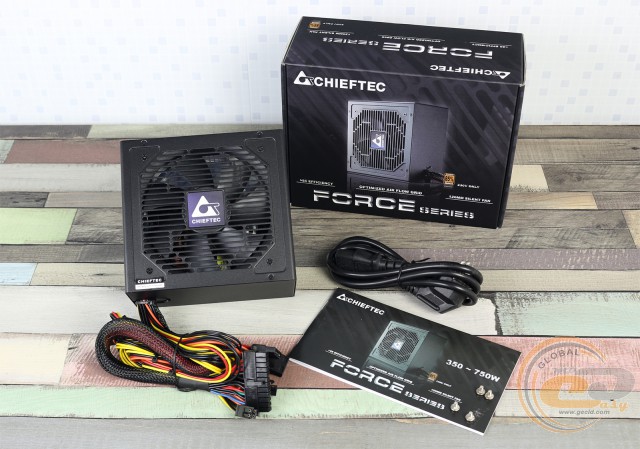

Крім блока живлення усередині коробки також знаходиться набір гвинтів для його кріплення, мережевий шнур живлення та посібник користувача.

Зовнішній вигляд

CHIEFTEC FORCE CPS-400S CHIEFTEC FORCE CPS-400S

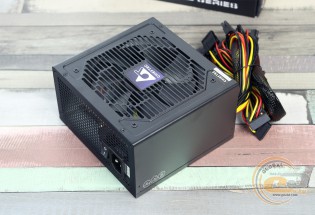

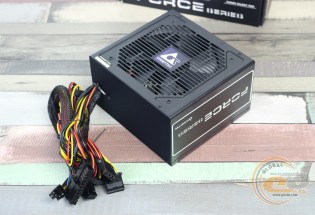

Зовні CHIEFTEC FORCE CPS-400S також вигідно відрізняється від своїх конкурентів: з'явився додатковий шар чорної фарби; форма корпусу перестала бути кутастою; простенький «гриль» на кришці поступився місцем оригінальній штампованій решітці. Якість складання також помітно зросла.

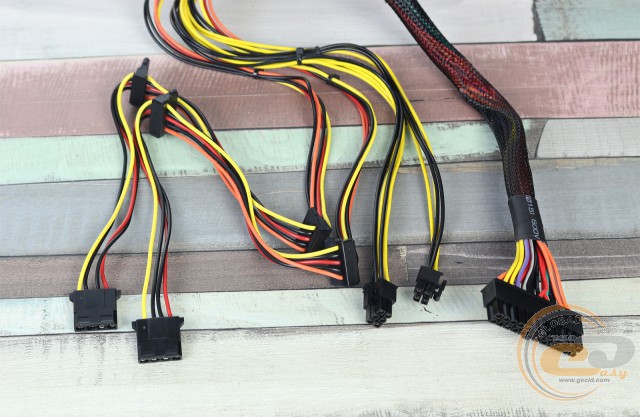

Щоправда, дійшовши до системи кабелів живлення, натхнення в розробників очевидно скінчилося. У результаті акуратне обплетення одержав тільки кабель із конектором ATX, інші ж представлені звичайним пучком «голих» проводів. Дещо незручно, але, в принципі, нічого страшного.

CHIEFTEC FORCE CPS-400S

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX

1

40

4-контактний роз’єм живлення ATX12V

1

40

6-контактний роз’єм PCIe

1

40

два роз’єми SATA + один PATA

2

35-50-70

Доступної кількості роз’ємів цілком вистачить для складання ПК початкового або середнього рівня, у тому числі з дискретною відеокартою, яка вимагає підключення додаткового живлення. До недоліків можна віднести лише порівняно невелику довжину основних проводів (ATX і ATX12V). У корпусі з нижнім розташуванням блока живлення їх приховане укладання за піддоном материнської плати виявиться доволі складним.

Внутрішнє обладнання

CHIEFTEC FORCE CPS-400S

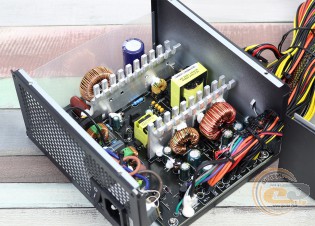

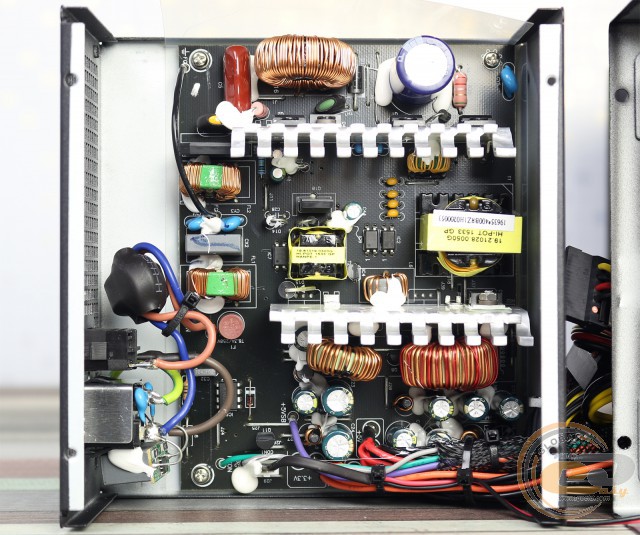

В основі CHIEFTEC FORCE CPS-400S лежить платформа із прямоходовим перетворювачем і груповим методом стабілізації вихідних напруг. До складу схеми також включені активний модуль корекції коефіцієнта потужності й двокаскадний фільтр електромагнітних перешкод. Тобто ні про яку тотальну економію мова не йде.

CHIEFTEC FORCE CPS-400S CHIEFTEC FORCE CPS-400S

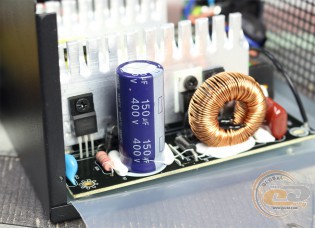

Про це ж свідчить і прийнятну якість компонентної бази. Наприклад, у всіх вузлах використані тільки тайванські конденсатори Teapo, тоді як у конкурентів найчастіше можна зустріти більш дешеві аналоги від маловідомих китайських брендів. Єдине, що накопичувальний елемент у модулі APFC можна було б взяти і більшої ємності: все-таки 150 мкФ для 400-ватного рішення малувато.

CHIEFTEC FORCE CPS-400S CHIEFTEC FORCE CPS-400S

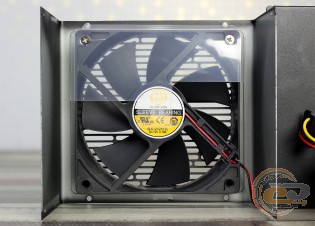

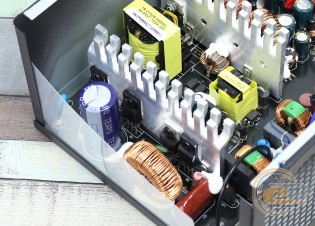

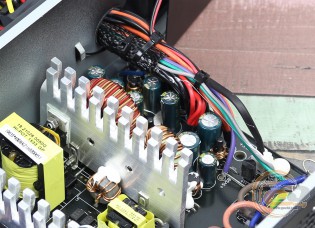

Система охолодження представлена двома алюмінієвими радіаторами, які обдуваються 120-мм вентилятором Globe Fan S1202512L. Він оснований на підшипнику ковзання і має потужність 2,16 Вт.

CHIEFTEC FORCE CPS-400S CHIEFTEC FORCE CPS-400S

У якості ключів головного перетворювача виступає пара транзисторів GPT13N50DG. Уся керуюча логіка винесена на тильну сторону друкованої плати. Там же знаходиться і ШІМ-контролер модуля APFC.

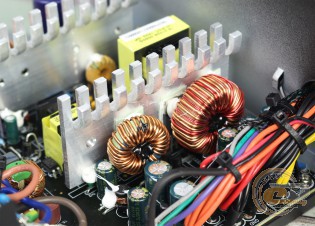

Випрямлення вихідних напруг здійснюється за допомогою чотирьох діодних збірок. Поруч із ними можна виявити ще кілька посадкових місць під додаткові силові елементи. Швидше за все, вони будуть задіяні в потужніших представниках серії CHIEFTEC FORCE.

CHIEFTEC FORCE CPS-400S

Перелік захистів представлений наступними типами:

  • від підвищеної вихідної напруги (OVP);
  • від зниженої вихідної напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP).

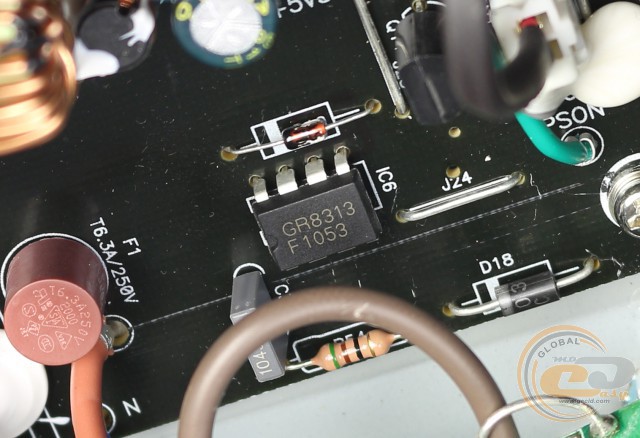

Відповідний вузол функціонує на основі контролера GR8313.
