Огляд і тестування блока живлення CHIEFTEC CTB-650S

У низці оглядів про продукцію компанії Chieftec Industrial ми неодноразово описували блоки живлення з серій CHIEFTEC А80 і CHIEFTEC А85. Відмітною рисою джерел живлення з цих серій є здатність працювати тільки від мережі з напругою 230 В і при цьому показувати досить високий ККД. Звісно, таке технічне рішення має як свої переваги, так і недоліки. Але в жодному разі збільшення модельного ряду позитивно позначається на кінцевому споживачу, оскільки дозволяє максимально точно підібрати блок живлення, необхідний для забезпечення ефективної роботи певної системи при мінімальних витратах.

Серія CHIEFTEC А85 на сьогоднішній  день включає шість блоків живлення потужністю від 350 Вт до 650 Вт. Сьогодні ми протестуємо саму старшу модель - CHIEFTEC CTB-650S і порівняємо її можливості з можливостями інших рішень подібної потужності від виробників-конкурентів.

CHIEFTEC CTB-650S

Специфікація блока живлення CHIEFTEC CTB-650S:

Виробник

Chieftec Industrial

Модель

CHIEFTEC CTB-650S

Тип

ATX12V v2.3

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

552

Потужність ліній +3,3V і +5V, Вт

130

Ліній +12V

2 «віртуальні»

Виходи

+3,3V – 22 A,
+5V – 22 A,
+12V1 – 30 A,
-12V – 0,3 A,
 +5VSB – 3 A

PCI-E роз’ємів

2 (6+2-контактні)

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД, %

>85

Сертифіковано 80 PLUS

Немає

Коефіцієнт потужності (PF), %

>90

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

230

Частота, Гц

50

Вхідний струм, А

6

Розмір вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

 Є

Рівень шуму, дБ

 до 34

Електромагнітні безпека і сумісність (EMI/EMC)

CB, TUV, CE

Захисту

OCP, OVP, UVP, OPP, SCP, OTP

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ДхШхВ), мм

140 х 150 х 87

Комплектація

Мережний шнур живлення гвинти, що кріплять, інструкція

Вага, кг

-

Гарантія

-

Сайт виробника

http://www.chieftec.eu/

Все цены на CHIEFTEC CTB-650S

CHIEFTEC CTB-650S

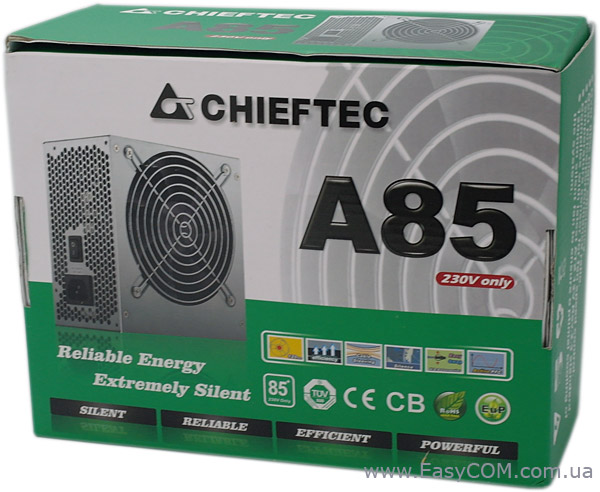

Блок живлення CHIEFTEC CTB-650S поставляється в коробці з щільного картону. Дизайн і розміри упаковки однакові для всіх блоків живлення серії CHIEFTEC А85. На лицьовій панелі відзначені основні особливості, а також стандарти безпеки.

CHIEFTEC CTB-650S

На бічній стороні упаковки зазначені переваги блока живлення CHIEFTEC CTB-650S:

  • високий ККД - понад 85%;
  • відмінне співвідношення ціни і продуктивності;
  • наявність датчика температури для керування швидкістю обертання вентилятора;
  • відповідність стандарту ATX12V 2.3;
  • використання малошумного вентилятора розміром 120 мм.

CHIEFTEC CTB-650S

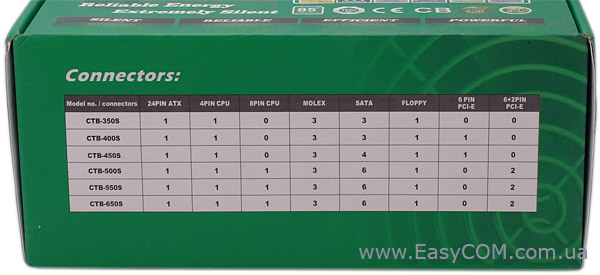

На звороті наведена таблиця з переліком роз’ємів, якими оснащуються моделі блоків живлення серії CHIEFTEC A85. Варто відзначити відмінну інформативність упаковки - всі необхідні технічні характеристики і особливості перелічені на коробці.

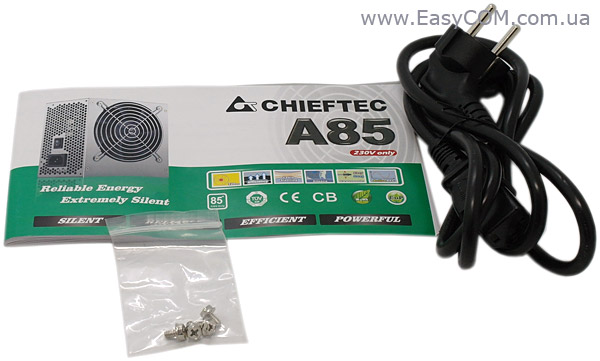

Комплект поставки джерела живлення CHIEFTEC CTB-650S включає мережний шнур живлення, чотири гвинти для кріплення, невелику інструкцію.

CHIEFTEC CTB-650S

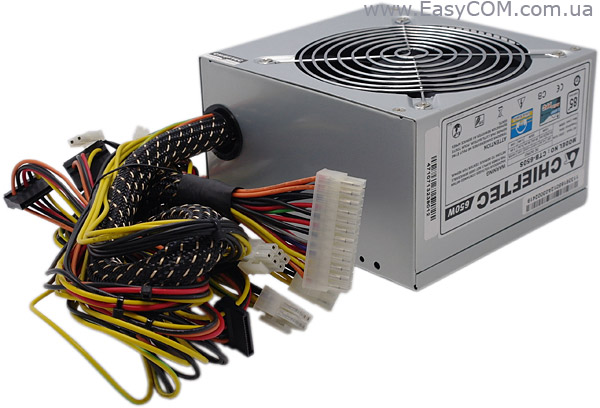

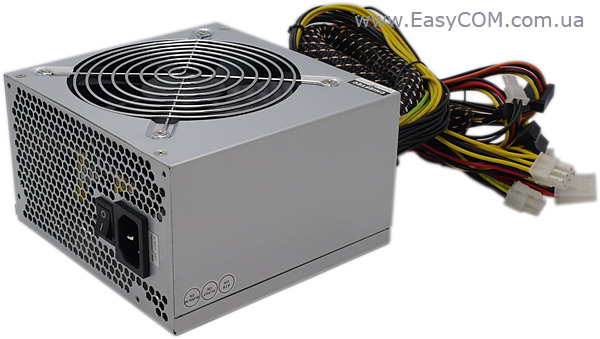

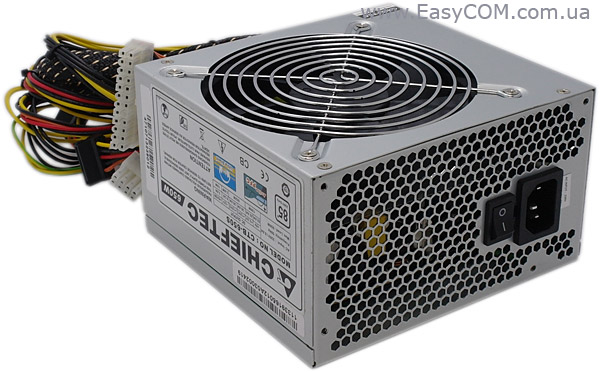

Корпус джерела живлення CHIEFTEC CTB-650S зроблений з сталі і пофарбований у сірий колір. На верхній кришці закріплена сітка типу «гриль», що закриває вентилятор.

CHIEFTEC CTB-650S

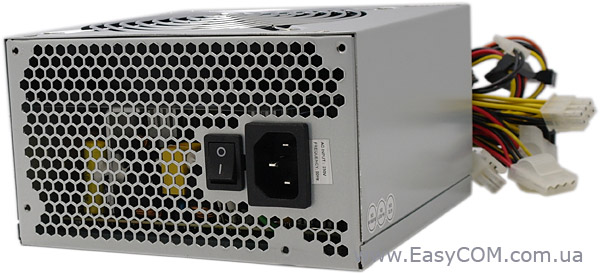

Задня стінка зроблена у вигляді сітки, що покращує циркуляцію повітря і його відведення з блоку живлення. Також тут розташовується роз’єм для підключення мережного шнура живлення і кнопка відключення від мережі. Поруч знаходиться невеликий стікер, що нагадує про те, що джерело живлення CHIEFTEC CTB-650S розраховане на роботу від мережі тільки з напругою 230 В.

CHIEFTEC CTB-650S

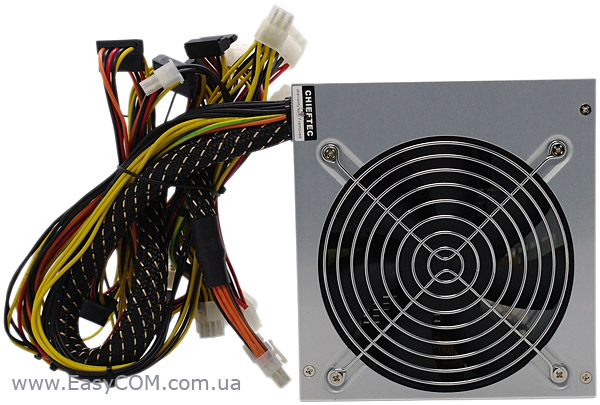

На звороті розташовані проводи вихідних ліній живлення. Проводи розпаяні безпосередньо на друкованій платі і виходять назовні через круглий отвір. Відсутність кабелів з модульним підключенням робить блок живлення CHIEFTEC CTB-650S менш функціональним, але в той же час зменшує вартість кінцевого продукту.

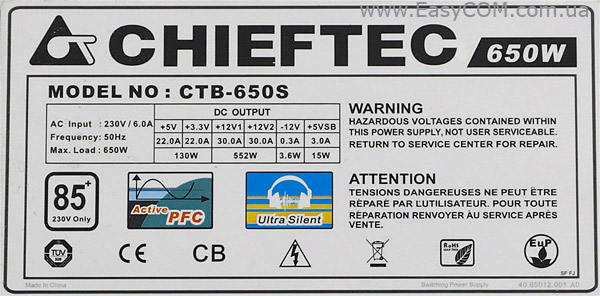

На бічній стінці виробник помістив етикетку з технічними характеристиками. Потужність каналу +12В становить 552 Вт; лінії +3,3В і +5В мають максимальну загальну потужність 130 Вт і здатні витримати навантаження по 22 А кожна. Канал +12В розділений на дві «віртуальні» лінії, кожна з яких розрахована на навантаження 30 А, щоправда, загальне навантаження не повинно перевищувати 46 А. У жодному разі – це гарний показник для блоку живлення середнього цінового діапазону. Нагадаємо, що від здатності лінії +12В витримувати великі навантаження особливо залежить стабільність роботи системи з декількома «ненажерливими» відеокартами.

Також привертає увагу піктограма з написом «85+ 230V Only» і відсутність логотипа сертифіката 80PLUS. Більш детально особливості сертифіката «85+ 230V Only» описані в статті, присвяченій джерелу живлення CHIEFTEC CTG-650C. Тому лише коротенько згадаємо, що «85+ 230V Only» є неофіційним стандартом, тому що тільки частково відповідає вимогам сертифікації 80PLUS. Мається на увазі, що заявлені вихідні характеристики і високий рівень енергоефективності забезпечуються при роботі тільки від мережі з напругою 230 В (мається на увазі мережа з напругою в межах оцінки 230 В, тобто 230 В ± 10%).

Добре це чи погано – кожний вирішує для себе сам. Ми ж з своєї сторони лише відзначимо, що якщо користувач свідомо знає, що в нього «гарна» мережа, то покупка джерел живлення, яке працює тільки від мережі з напругою 230 В, цілком виправдана – різниця у вартості буде досить помітна. Також не потрібно забувати, що якісний блок живлення, розрахований на роботу від мережі 230 В, завжди зможе забезпечувати заявлені вихідні характеристики при короткочасних осіданнях напруги живлення аж до 180 В.

CHIEFTEC CTB-650S

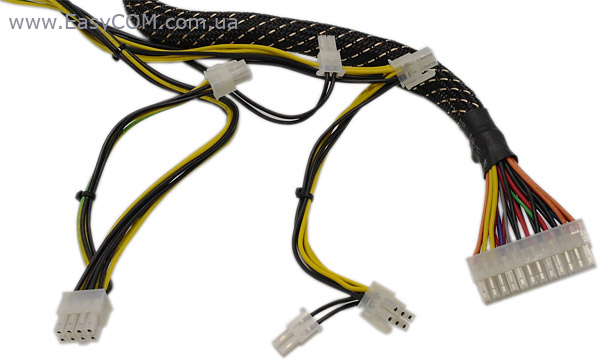

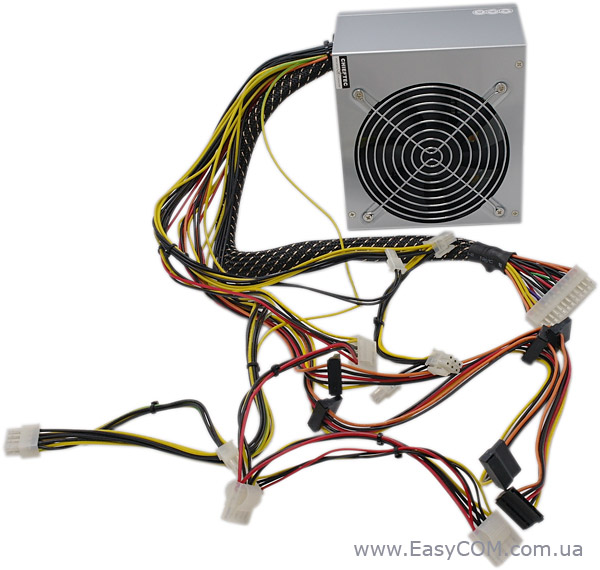

Тепер подивимося, що собою представляють кабелі вихідних ліній живлення. Всі доступні типи роз’ємів, а також довжина проводів наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення ATX

1

45

8-контактний і 4-контактний роз’єм живлення ATX12V

1

55-70

два 6+2-контактних роз’єми PCIE

1

45-60

три роз’єми SATA

2

40-60-75

три роз’єми для периферійних пристроїв PATA і один FDD

1

40-55-70-90

Основний 24-контактний роз’єм живлення ATX зроблений у нерозбірному вигляді. Для додаткового живлення процесора передбачені 8-контактний і 4-контактний роз’єми ATX12V.

Враховуючи кількість 6+2-контактних роз’ємів, від джерела CHIEFTEC CTB-650S можна надати живлення одному «топовому» відеоприскорювачу, не використовуючи додаткових перехідників. Треба також відзначити, що наявність лише трьох PATA-роз’ємів не дозволить підключити ще одну продуктивну відеокарту навіть з застосуванням стандартних перехідників. Даний факт трохи обмежує можливості блока живлення CHIEFTEC CTB-650S і накладає певні обмеження на систему, у складі якої він буде використовуватися.

CHIEFTEC CTB-650S

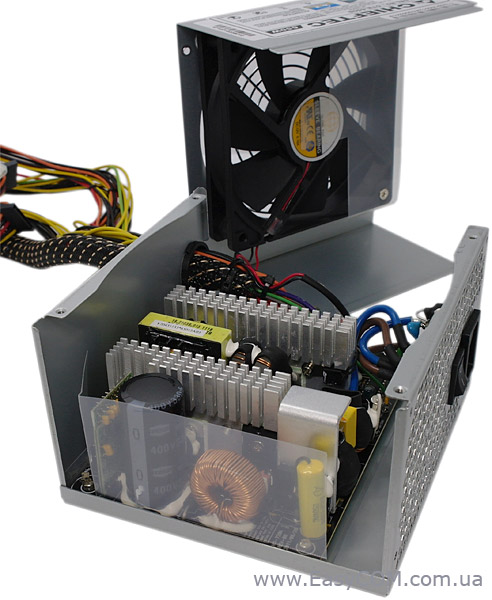

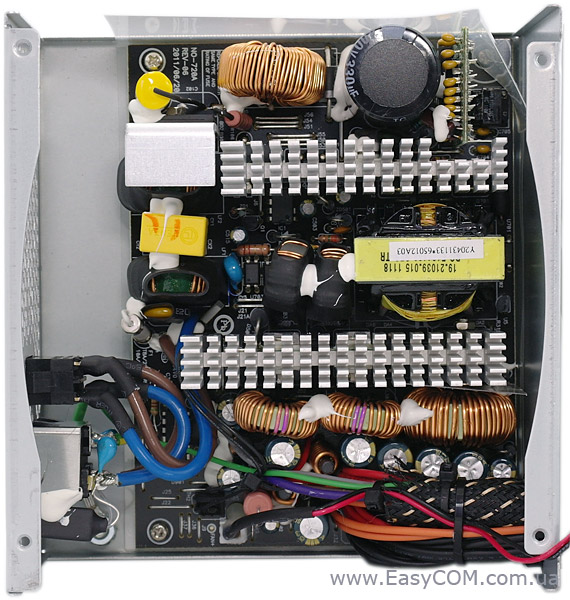

Корпус блока живлення CHIEFTEC CTB-650S легко розбирається після викручування чотирьох кріпильних гвинтів. Один з них заклеєний спеціальним стікером, видалення якого приведе до втрати гарантії.

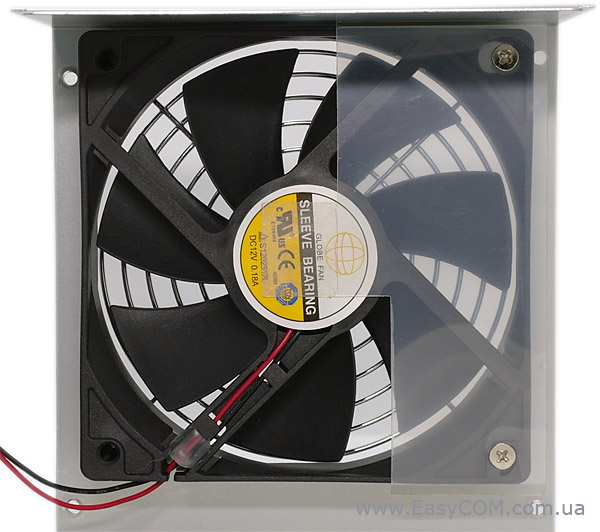

Для забезпечення активної циркуляції повітря використовується 120-мм вентилятор виробництва компанії Globefan Technology, модель S1202512L. Літера «S» у маркуванні вказує на те, що тут застосований підшипник ковзання. Ненадійність такого рішення згодом дасть про себе знати, адже, як відомо, втулкові підшипники погано працюють в умовах підвищеної концентрації пилу і температури. Втім, використання більш дешевих вентиляторів цілком характерно для цінового сегмента, до якого належить джерело живлення CHIEFTEC CTB-650S.

Специфікація:

Вентилятор

GLOBE FAN S1202512L

Тип підшипника

Ковзання

Напруга живлення, В

12

Струм, А

0,18

Потужність, Вт

2,16

Швидкість обертання, об/хв

2000

Повітряний потік, CFM

67,28

Рівень шуму, дБ

 до 34

Вага, г

134

CHIEFTEC CTB-650S

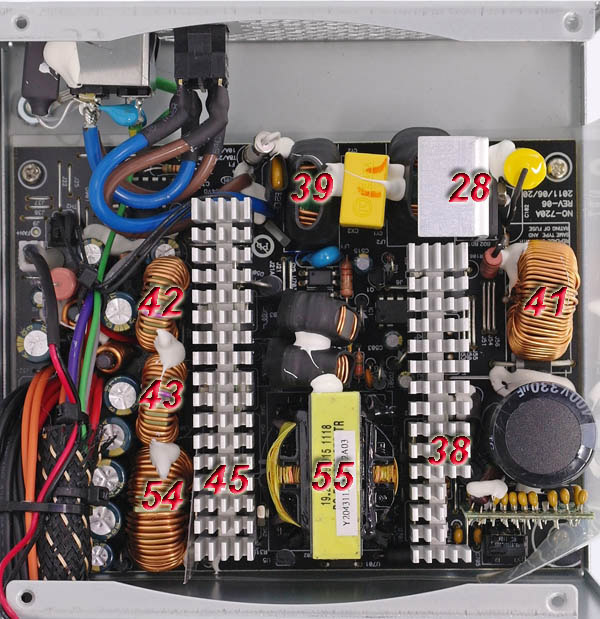

Архітектура блока живлення CHIEFTEC CTB-650S дуже нагадує компонування молодшої моделі CHIEFTEC CTB-550S.  Та і на джерелі живлення CHIEFTEC CTG-650C з серії CHIEFTEC А80 застосовується така ж схемотехніка. Використання уніфікованої платформи повинно позитивно позначатися на кінцевій вартості продукції.

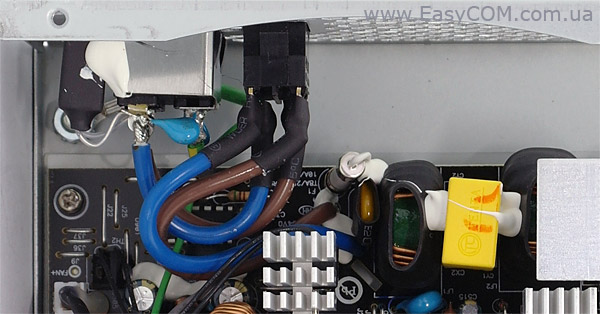

Високочастотні перешкоди, випромінювані в мережу блоком живлення, згладжуються за допомогою EMI-фільтра. Частина його елементів виконана навісним монтажем і розпаяна безпосередньо біля виходів мережної розетки. Більш габаритні елементи, зокрема один X-конденсатор і дві дросельні котушки, розміщені на головній друкованій платі. Таке компонування дозволяє раціонально використовувати вільний простір всередині блока живлення. Всі елементи EMI-фільтра надійно ізольовані гумовими «чохлами», а контакти залиті клеєм, що не проводить струм.

Для охолодження діодного мосту-випрямляча використовується окремий радіатор з загнутою верхньою частиною. На жаль, через щільність компонування елементів у цьому місці, розібрати маркування повністю не вдалося.

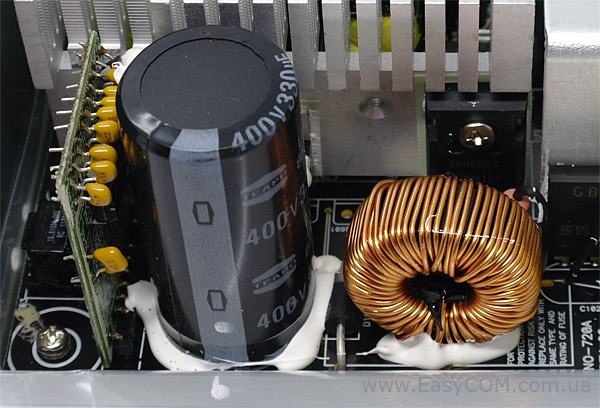

У якості елемента, що згладжує мережне живлення, у вхідному ланцюзі використовується конденсатор виробництва відомої тайванської компанії Teapo Electronic, ємністю 330 мкФ, розрахований на напругу 400 В і температуру до 85⁰С.

Ліворуч на головній друкованій платі розташовані елементи APFC (активного модуля корекції коефіцієнта потужності). Перед конденсатором вхідного ланцюга, що згладжує, розпаяний дросель APFC, а одразу за ним на радіаторі закріплені силові елементи APFC. Мікросхема, що керує роботою APFC, разом з обв'язкою виконана на окремій маленькій друкованій платі, яка розміщена за головним конденсатором.

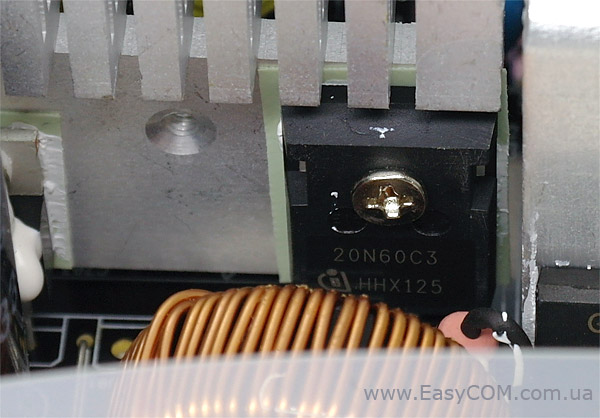

У ролі ключа APFC виступає силовий транзистор 20N60C3. Згідно фотографії, на радіаторі присутнє додаткове вільне посадкове місце. Швидше за все, воно використовується для встановлення ще одного силового елемента APFC у старших моделях інших серій. Даний факт ще раз підтверджує прагнення виробника по максимуму уніфікувати свою продукцію.

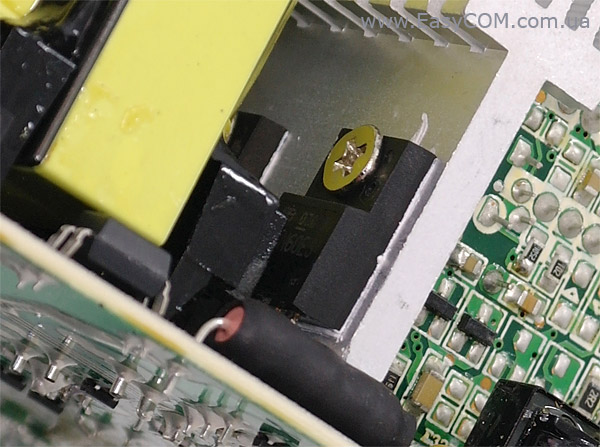

На звороті радіатора розпаяні силові ключі головного перетворювача.

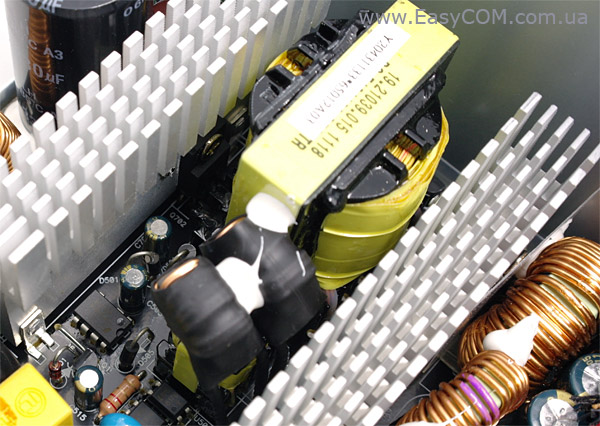

Основний трансформатор блока живлення CHIEFTEC CTB-650S має габарити, цілком відповідні до моделей подібної потужності. Поруч розташувався ще один трансформатор меншого розміру, відповідальний за формування лінії чергового живлення +5VSB.

Біля трансформатора чергового джерела живлення розпаяна мікросхема TNY278PN, яка керує роботою перетворювача, що формує напругу +5 VSB.

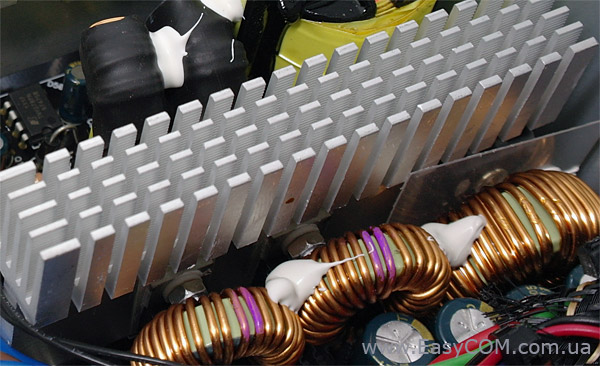

 Для випрямлення напруги у низьковольтній частині використовуються чотири силові елементи. Для їх охолодження передбачений окремий масивний алюмінієвий радіатор. Біля самого краю радіатора закріплені два діоди Шоттки S30D45C. Через щільність компонування вузлів у цьому місці, номінали двох інших силових елементів розглянути не вдалося.

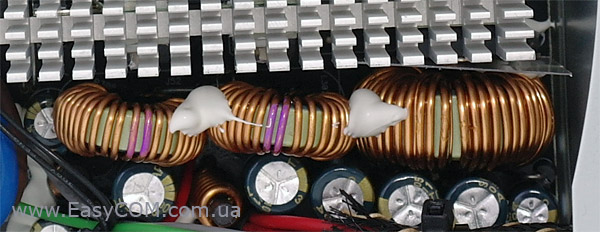

Для стабілізації напруги використаний роздільний принцип: для кожної лінії +3,3В, +5В, +12В передбачений окремий магнітний підсилювач. Дане технічне рішення повинно позитивно позначитися на стані вихідних ліній живлення. Також це дозволить уникнути «перекосу» напруги під навантаженням, характерного для групової стабілізації каналів +5В і +12В.

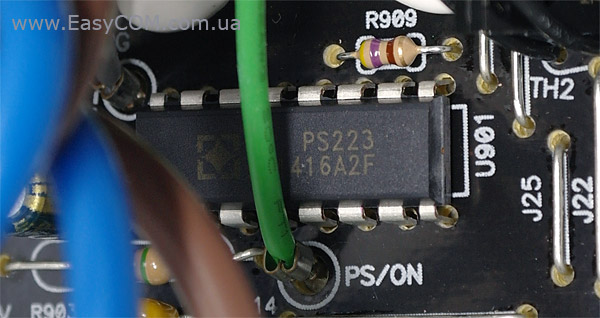

Контроль вихідних ліній живлення в CHIEFTEC CTB-650S реалізований за рахунок чотириканальної мікросхеми моніторингу PS223, яка, по специфікації, забезпечує захист від перевищення або зниження напруги на лініях +12В, +5В, +3,3В і захист від перевантаження цих каналів. Вона також відповідає за захист блока живлення від перегріву.

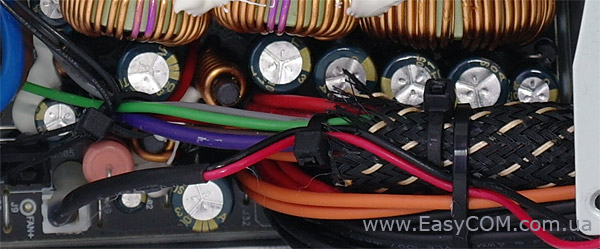

В електричних колах вихідних ліній живлення використовується досить велика кількість високотемпературних конденсаторів (робоча температура до 105⁰С) виробництва все тієї ж компанії Teapo Electronic.

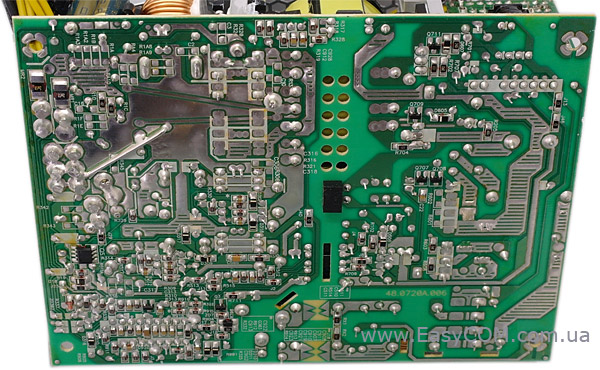

Якість пайки на платі блока живлення CHIEFTEC CTB-650S гарна, патьоків і явних недоліків немає.

Тестування

Крос навантажувальні характеристики

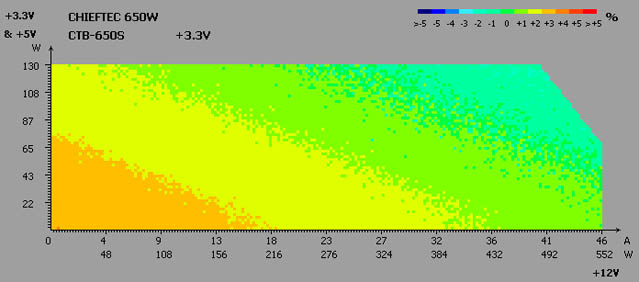

При проходженні тестів КНХ напруга живлення по лінії +3,3В змінювалося в межах від -1% до +3%, що можна вважати досить гарним результатом.

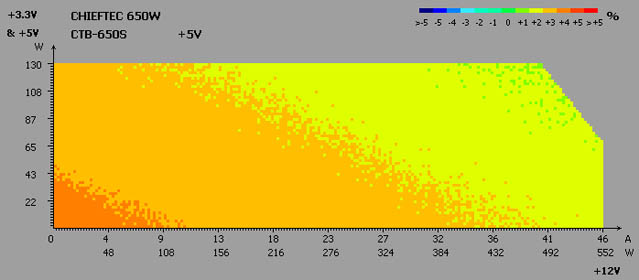

Напруга на лінії +5В відхилялася в ще меншому діапазоні - від +2% до +4%.

Лінія +12В при проходженні тестів КНХ показала найкращі результати. Напруга змінювалася в межах всього лише від +1% до +2%.

Шуми і пульсації у всьому діапазоні напруги

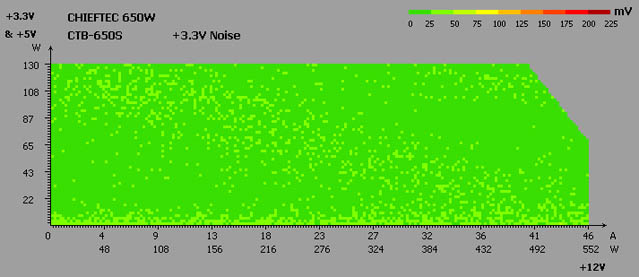

Пульсації на лінії +3,3В досить невеликі, в середньому вони рівні 23 мВ.

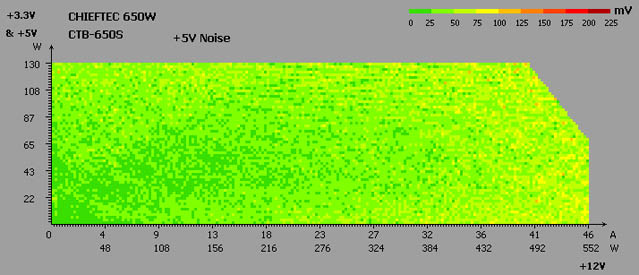

Пульсації на лінії +5В при різних навантаженнях також знаходяться в межах припустимих норм. Тут їх середній рівень становить 44 мВ.

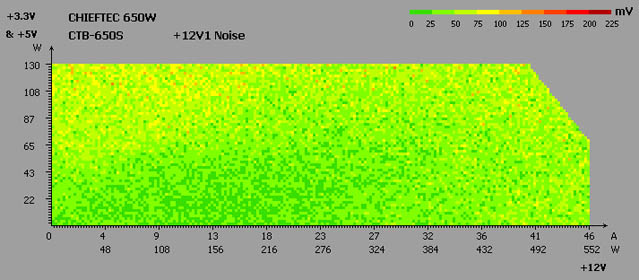

Пульсації на лінії +12В в гарному стані, в середньому становлячи лише 73 мВ.

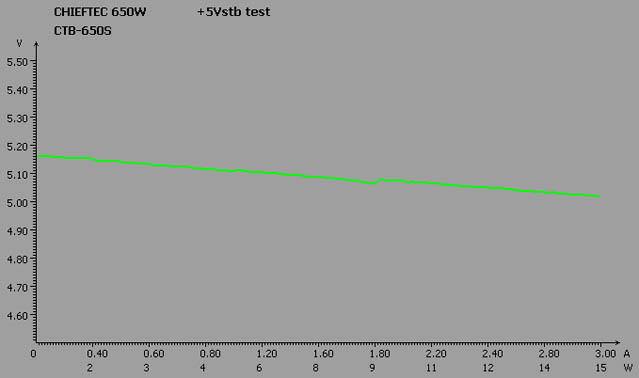

Чергова лінія живлення +5 VSB

Стан чергової лінії живлення блока живлення CHIEFTEC CTB-650S дуже гарна. Залежно від навантаження напруга на черговій лінії живлення змінюється в межах від 5,16 В до 5,04 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

50

120

200

300

350

450

500

550

600

650

Навантаження*,%

8

18

31

46

54

69

77

85

92

100

PFC

0,84

0,88

0,92

0,94

0,94

0,96

0,97

0,97

0,97

0,97

Навантаження* - навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль корекції коефіцієнта потужності блока живлення CHIEFTEC CTB-650S дуже добре справляється з своїм завданнями. Максимальний зафіксований коефіцієнт, вже при досягненні навантаження 500 Вт, становив 0,97.

ККД

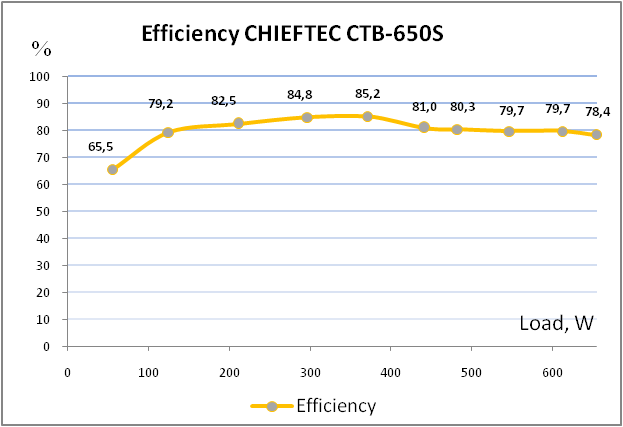

Хоча CHIEFTEC CTB-650S і не має сертифіката 80 PLUS, але, як видно з графіка, ККД даного блока живлення досить гарний: при навантаженнях 20% і 100% від номінальної потужності значення ККД знаходиться в межах оцінки 79%, а при 50% завантаженні – значення ККД більше 85%.

Система охолодження і температурний режим

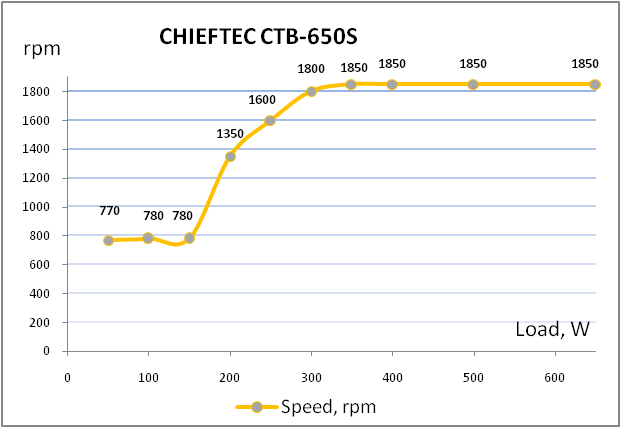

Побічно оцінити рівень шуму блока живлення можна по швидкості обертання вентилятора при різній величині завантаження. Інтервал часу, після якого проводився вимір швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати виміру відзначені крапками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27⁰С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40⁰С є цілком припустимою для комп'ютера. У той же час, саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

До оцінки потужності в 200 Вт джерело живлення CHIEFTEC CTB-650S працює дуже тихо. При навантаженні більше 300 Вт рівень шуму підвищується (на слух його можна охарактеризувати як «середній»).

Взагалі система керування вентилятором досить гарна, сильного нагрівання елементів навіть після тривалої роботи при навантаженні 650 Вт не спостерігається. Температура всіх основних вузлів в межах норми.

Вплив зміни вхідної мережевої напруги

Працездатність блока живлення при різних значеннях вхідної мережевої напруги перевірялася при 80% завантаженні. Отже, завантаження на лінії +5В і +3,3В становило 100 Вт, а загальне завантаження було рівне 500 Вт. Показником працездатності була величина вихідної напруги.

Напруга мережі

240 В

220 В

200 В

180 В

160 В

+3,3В

3,41

3,41

3,41

3,42

Критичні значення напруги

+5В

5,18

5,18

5,18

5,19

+12В

12,22

12,22

12,21

12,20

Блок живлення CHIEFTEC CTB-650S цілком здатний витримати короткочасне зниження вхідної напруги аж до 180 В, але вже при напрузі 160 В значення напруг на вихідних лініях живлення опускалися нижче критичного рівня. Такий результат для блоку живлення, який розрахований на роботу тільки від мережі 230 В, можна вважати досить гарним.

OverLOAD

Навантаження на джерело живлення CHIEFTEC CTB-650S вийшло збільшити до 700 Вт (+ 8% до номінальної потужності). При досягненні цієї оцінки спрацював захист від перевантаження блока живлення.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи ми використали присутній Intel Core 2 Quad Q9550, розігнаний до частоти 3,7 ГГц з підняттям напруги до 1,36 В. У подібному режимі роботи цей процесор можна зіставити з кожним з найбільш потужних сучасних процесорів. У якості відеоприскорювача ми використали ZOTAC GeForce GTX 480 AMP!, яку дійсно можна вважати самою «ненажерливої» серед сучасних відеокарт.

Материнська плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процесор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативна пам'ять

2x DDR3-1333 1024 MБ Transcend PC6400

Відеокарти

ZOTAC GeForce GTX 480 AMP!

 Жорсткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B з двома 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися у двох режимах: у простої і максимальному завантаженні, яке створювалося за допомогою програмного тесту блока живлення OCCT Perestroika 3.1.0. Під час тестування загальне енергоспоживання системи вимірялося за допомогою приладу SeasonicPowerAngel, напруга на лініях живлення +12В; +5В; +3,3В вимірялася за допомогою мультиметра MASTECH MY64.

В результаті виміру напруги живлення на вихідних лініях живлення були отримані наступні значення:



CHIEFTEC CTB-650S

Seasonic X-560 Gold

CHIEFTEC CFT-600-14CS

Режим

Величина, В

Відхилення, %

Величина, В

Відхилення, %

Величина, В

Відхилення, %

+12V

Idle

12,30

+2,5

12,46

+2,6

12,13

+1,1

Burn

12,23

+1,9

12,30

+2,5

12,17

+1,4

+5V

Idle

5,22

+4,4

5,08

+1,6

5,11

+2,2

Burn

5,22

+4,4

5,09

+1,8

5,11

+2,2

+3.3V

Idle

3,42

+2,7

3,43

+3,9

3,39

+1,8

Burn

3,42

+2,7

3,43

+3,9

3,39

+1,8



Вхідне енергоспоживання, Вт

Idle

140

138

148

Burn

545

495

558

Реальна ігрова конфігурація з однією дуже продуктивною відеокартою і розігнаним процесором не викликала великих труднощів у джерела живлення CHIEFTEC CTB-650S. Відзначимо, що, швидше за все даний блок живлення впорався б і з більш потужною ігровою системою, заснованою на двох «топових» відеоприскорювачах. Але відсутність достатньої кількості роз’ємів PATA не дозволяє підключити другу потужну відеокарту навіть за допомогою перехідників.

Енергоспоживання у простої та у виключеному стані ПК

 Блоки живлення

Енергоспоживання в режимі, Вт

Sleep

Power Off

CHIEFTEC CTB-650S

5

4

CHIEFTEC CFT-600-14CS

5

4

FSP AURUM S AS-550

4

3

Seasonic X-560 Gold

4

3

Seasonic S12II-520 Bronze

4

4

Енергоспоживання блока живлення CHIEFTEC CTB-650S у виключеному стані ПК і в сплячому режимі відповідає показникам висококласних джерел живлення.

Висновки

CHIEFTEC CTB-650S

Протестований блок живлення CHIEFTEC CTB-650S, володіючи потужністю 650 Вт, є самою старшою моделлю в серії CHIEFTEC А85. Він повністю відповідає тим вимогам, які передбачає концепція «85+ 230V Only» - висока функціональність при роботі від мережі з напругою 230 В. Відзначимо, що під час тестування, CHIEFTEC CTB-650S зберігав стабільність роботи при осіданні напруги в мережі аж до 180 В. Тобто даний блок живлення цілком підійде для більшості користувачів, навіть з врахуванням не завжди гарного стану наших електромереж. Але при цьому ціна буде помітно нижче, ніж у моделей з такими ж технічними характеристиками, здатних працювати в широкому діапазоні вхідної напруги живлення (115 – 240 В).

Протягом тестування джерело живлення CHIEFTEC CTB-650S продемонструвало досить гарні результати. У всіх видах тестів показники на лініях +12В, +5В і +3,3В були в межах норми. CHIEFTEC CTB-650S без проблем впорався з досить «ненажерливою», з погляду енергоспоживання, ігровою конфігурацією, яка складалася з продуктивної відеокарти та розігнаного процесора. На жаль, недостатня кількість роз’ємів PATA не дозволила підключити другу потужну відеокарту за допомогою перехідників. Але, враховуючи 8%-й запас потужності можна з великою долею імовірності передбачати, що і у цьому випадку CHIEFTEC CTB-650S впорався б з поставленим перед ним завданням.

Завдяки раціональному підходу до побудови блока живлення CHIEFTEC CTB-650S, його вартість становить всього лише 73 долари (на момент написання статті), що є фактично кращою ціною серед інших блоків такою ж потужністю і з аналогічними технічними характеристиками.

З всього вищесказаного можна зробити висновок, що блок живлення CHIEFTEC CTB-650S відмінно підійде тим користувачам, які хочуть отримати гарну продуктивність за прийнятною ціною.

Переваги:

  • досить високий ККД при роботі від мережі з напругою 230В;
  • прийнятна вартість;
  • наявність 8%-го запасу по потужності;
  • гарний стан напруги на лініях живлення +12В, +5В, +3,3В під великим навантаженням;
  • стабільність роботи при короткочасному зниженні напруги мережі аж до 180 В;
  • ефективна система охолодження;
  • активний метод компенсації реактивної потужності.

Особливості:

  • проблематично надати живлення другій потужній відеокарті (відсутні відповідні роз’єми PCIE, а роз’ємів PATA всього три).

Недоліки:

  • вентилятор системи охолодження на підшипнику ковзання.
