Огляд модульного блока живлення CHIEFTEC APS-600C

09-04-2009

Протестувавши вже дві моделі блоків живлення з серії CHIEFTEC A135: CHIEFTEC APS-500C і CHIEFTEC APS-700C, в нас з'явилася можливість випробувати ще одне рішення з цієї ж лінійки, але потужністю 600 Вт. Взагалі CHIEFTEC APS-600C дуже схожий на дві попередні моделі і відрізняється тільки потужністю, що і цікаво буде оцінити.

Нагадаємо, що особливістю серії CHIEFTEC A135 є 140 мм вентилятор і наявність активної схеми PFC. У якості конкурентів за вартістю і за потужністю блока живлення  CHIEFTEC APS-600C можна розглядати OCZ StealthXStream 600W і  Seasonic SS-650JT, які встигли побувати в нас на тестах.

CHIEFTEC APS-600C

Блок живлення CHIEFTEC APS-600C поставляється в дуже стильній картонній коробці зі зручною ручкою. На упаковці зазначена його сертифікація згідно програмі 80 PLUS, а також підкреслені основні переваги, до яких належить низький рівень шуму, висока ефективність і прийнятна вартість. Нагадаємо що підтверджує сертифікат 80 PLUS: рівень ККД блока живлення при навантаженнях 20%, 50% і 100% не опускається нижче 80%, а коефіцієнт потужності - нижче 0,9.

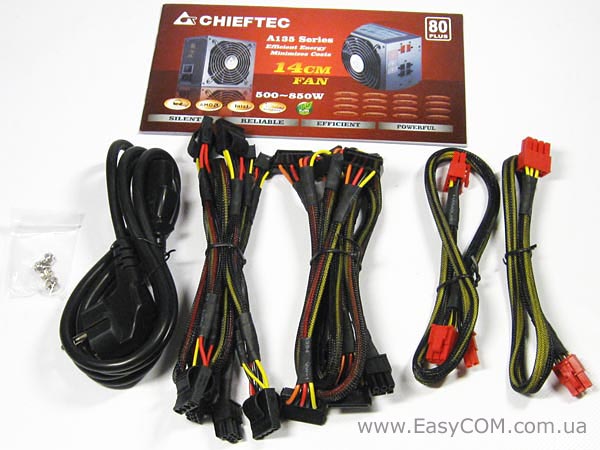

У комплект блока живлення CHIEFTEC APS-600C входять: інструкція,  набір кабелів з модульними роз’ємами та чотири гвинти.

Набір кабелів включає наступні компоненти:

  • Мережний шнур живлення;
  • Кабель з 6-контактним роз’ємом PCI-E для відеокарт;
  • Кабель з 6+ 2-контактним роз’ємом PCI-E для відеокарт;
  • Два кабелі з трьома периферійними роз’ємами живлення PATA і роз’ємом FDD;
  • Два кабелі з трьома роз’ємами живлення SATA.

З позитивних рис блока живлення CHIEFTEC APS-600C, можна відзначити, що його периферійні роз’єми PATA мають «лапки» з боків, за допомогою яких простіше від'єднувати роз’єми від пристрою. Якщо порівнювати комплектації блоків живлення CHIEFTEC APS-600C і CHIEFTEC APS-500C, то можна помітити що вони ідентичні.

Всі роз’єми і довжина проводів блока живлення CHIEFTEC APS-600C зібрані в таблиці:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

24-контактний роз’єм живлення материнської плати

45

4-контактний роз’єм живлення процесора

45

8-контактний роз’єм живлення PCIe

45

6-контактний роз’єм PCIe

45

6+2-контактний роз’єм PCIe

45

2 х Три роз’єми для пристроїв SATA (модульний)

46-62-78

2 х Два роз’єми для периферійних пристроїв PATA і FDD (модульний)

45-60-73 (FDD)



CHIEFTEC APS-600C

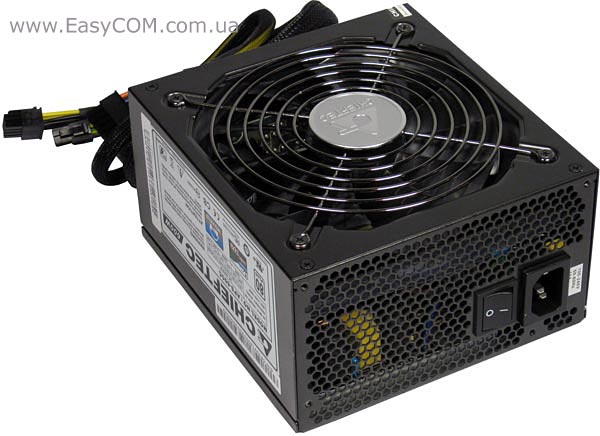

Блок живлення CHIEFTEC APS-600C має стандартні, досить компактні розміри. Його корпус виконаний зі сталі та пофарбований у сірий колір з перламутровим відливом.

Специфікація CHIEFTEC APS-600C:

Торговельна марка

CHIEFTEC

Модель

APS-600C

Тип

ATX12V v2.2

Максимальна потужність, Вт

600

Потужність по каналу 12В, Вт

504

Ліній +12V

2, «віртуальні»

Виходи

+3.3V - 25A,
+5V - 25A,
+12V1 - 25A,
+12V2 - 25A,
 -12V - 0.3A,
 +5VSB - 2.5A

PCI-E роз’єм

6+2-контактний 1 шт.
6-контактний 1 шт.

SLI

Немає

CrossFire

Немає

Модульний

Так

ККД

>80%

80 PLUS сертифікований

Так

Коефіцієнт потужності (PF)

>0,9

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота вхідної напруги, Гц

47-63

Вхідний струм, А

10 А

Розмір вентилятора, мм

140x140x25

Рівень шуму, дБ

-

Регулятор швидкості обертання вентилятора

Є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, CB

Відповідність RoHS (низький зміст у припої свинцю і кадмію)

Є

Розміри (ШхДхВ), мм

-

Комплектація

Мережний шнур, чотири гвинти, інструкція, набір модульних кабелів

Гарантія

5 років

Сайт виробника

http://www.chieftec.com/

Все цены на CHIEFTEC APS-600C

Тільки кабелі живлення з 24-контактним роз’ємом, а також 4+4-контактним і 8-контактним для процесорного живлення приєднані до блока живлення CHIEFTEC APS-600C постійно. Інші підключаються при необхідності. Але варто відзначити, що абсолютно всі кабелі мають нейлонову оплітку.

CHIEFTEC APS-600C

Задня стінка корпусу має шестикутні отвори, які створюють найменший опір повітряному потоку. Тут же на задній стінці знаходиться кнопка подачі сіткової напруги на блок живлення.

Цього разу ми не розбирали блока живлення, але змогли роздивитися, що в ланцюзі випрямляча блока живлення CHIEFTEC APS-600C встановлений конденсатор середньої ємності 390 мФ 400В.

CHIEFTEC APS-600C

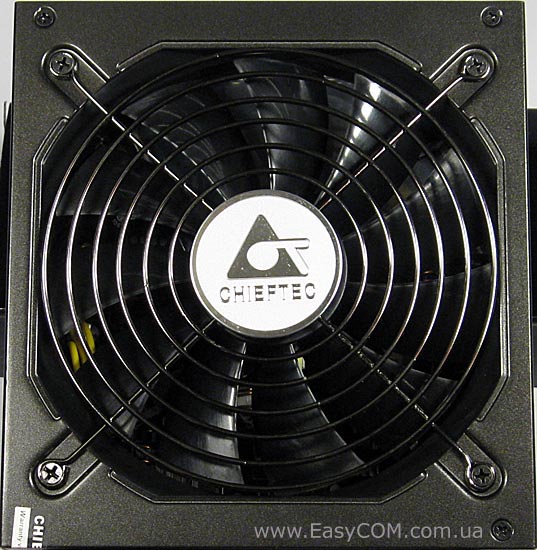

Створювати надлишковий і при цьому тихий повітряний потік покликаний 140 мм вентилятор GLOBE FAN RL4Z S1352512H з крильчаткою, що має одинадцять лопатів, заснований на підшипнику ковзання. Максимальна швидкість обертання вентилятора становить 1600 об/хв, але при цьому він демонструє досить високу продуктивність. Максимальний повітряний потік дорівнює 111,85 CFM, але при максимальному рівні шуму вентилятора становить 31,7 дБ. Щоправда, за умови використання автоматичної системи керування він не є сильно гучним.

Специфікація вентилятора GLOBE FAN RL4Z S1352512H:

Модель

RL4Z S1352512H

Розмір, мм

140 x 140 x 25

Швидкість обертання, об/хв

1600

Підшипник

Ковзання

Робочі напруги, В

6 -13,8

Номінальна напруга, В

12

Струм, А

0,33

Потужність, Вт

4,8

Повітряний тиск, мм Н2ПРО

2,0

Повітряний потік, CFM

111,85

Рівень шуму, дБ

31,7

Вага, г

145

CHIEFTEC APS-600C

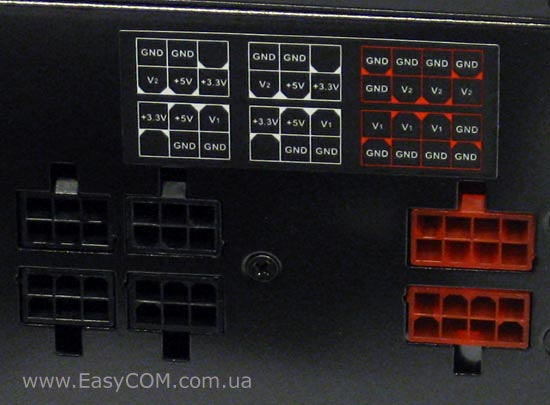

З передньої сторони блока живлення CHIEFTEC APS-600C розташовані модульні роз’єми та схема з поконтактним описом напруг. Радує той  факт, що дві наявні віртуальні лінії розведені на різні роз’єми PCI-E. Таким чином фактично виключені випадки перевантаження будь-якої однієї лінії, у той час як інша буде залишатися недовантаженою.

CHIEFTEC APS-600C

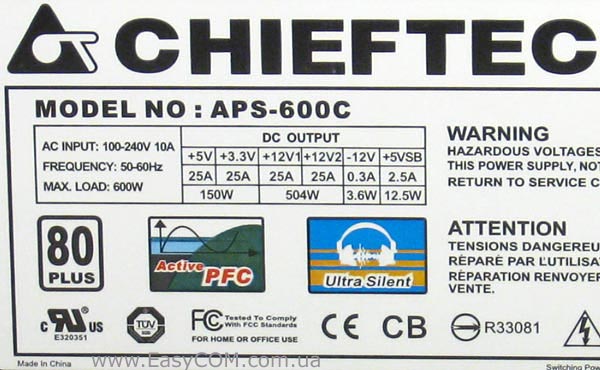

Згідно етикетці 600 Вт блок живлення CHIEFTEC APS-600C має дві «віртуальні» лінії живлення +12 В з навантажувальною здатністю 25 А кожна. Загальне ж навантаження на лінії +5 В и +3,3 В становить 150 Вт. З цього можна зробити висновок, що розподіл навантажень по лініях був оптимізований під  вимоги сучасних комп'ютерних систем. Тобто упор зроблений на +12 В лінію живлення, що є пріоритетною. Її максимальна потужність може досягати 504 Вт, чого цілком достатньо для живлення систем, що складаються з двох «топових» одночіпових відеоприскорювачів. Крім того, на етикетці відзначається наявність модуля активної корекції коефіцієнта потужності та відповідність стандартам щодо енергоспоживання 80 PLUS.

Код на етикетці говорить про те, що даний екземпляр блока живлення CHIEFTEC APS-600C був зроблений на китайській фабриці компанії SIRFA ELECTRONIC CO LTD  (E320351).

Тестування

Через відсутністю повноцінного навантажувального стенду, для тестування ми використали комп'ютерну систему, що на даний момент можна сміло віднести до Hi-End конфігурацій, тому що вона складається з двох «топових» відеоприскорювачів GeForce GTX 260 896MB і розігнаного до 4 ГГц чотирьохядерного процесора.

Тестова конфігурація, що виконує роль навантаження блока живлення:

Материнська плата

ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процесор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативна пам'ять

2x DDR3-1333 1024 Mб Transcend PC6400

Відеокарта

2х Gigabyte GV-N26-896H-B GeForce GT X260 896MB DDR3 PCI-E DVI RTL

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B із двома 120 мм вентиляторами

За допомогою цифрового мультиметра MASTECH MY64 ми проводили виміри напруг на основних лініях живлення +12В; +5В; +3,3В, а приладом Seasonic Power Angel визначали коефіцієнт потужності та загальну потужність споживання всією системою разом з блоком живлення.

Вимір величин напруг та потужності споживання проводилися в режимі максимального навантаження та у простої. Максимальне навантаження на систему ми намагалися створити за допомогою утиліти перевірки стабільності відеоприскорювачів FurMark і стрес-тесту FPU тестового пакета Everest.

Для блока живлення CHIEFTEC APS-600C ми одержали наступні результати:

Основні лінії живлення



+12V

+5V

+3.3V



В

Відхилення, %

В

Відхилення, %

В

Відхилення, %

Idle

12,41

+3,4

5,05

+1

3,4

+3

Burn

12,29

+2,4

5,1

+2

3,39

+2,7

Комп'ютерна система на якій тестувався блок живлення CHIEFTEC APS-600C  таки викликала деяке «осідання» напруги - на лініях +12 В и +5 В воно зменшилося на 1%. Це точно стільки ж, як в OCZ StealthXStream 600W і на 0,5% краще, ніж у протестованого раніше CHIEFTEC APS-500C. Якщо згадати попередні огляди, то можна відзначити, що більш переконливо з подібним навантаженням справляються такі блоки живлення як Seasonic S12Energy+550 і Seasonic M12-600, але їх вартість вище. Тому CHIEFTEC APS-600C цілком можна розглядати як компроміс за вартістю і закладеною потужністю. До того ж, він має досить низький рівень шуму під навантаженням. Знову ж, багато моделей компанії Sea Sonic будуть працювати тихіше, а ось аналогічний за потужністю блок живлення OCZ StealthXStream 600W виявиться більш гучним.

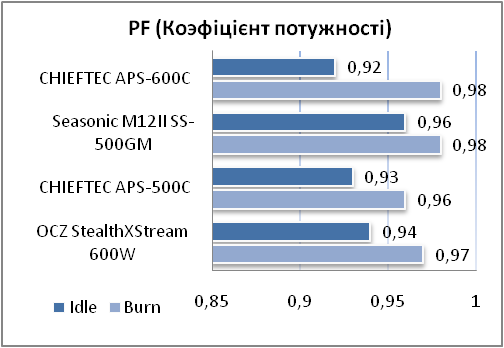

Коефіцієнт потужності блока живлення CHIEFTEC APS-600C дуже високий, але трохи поступається рекордсменам торговельної марі Seasonic.

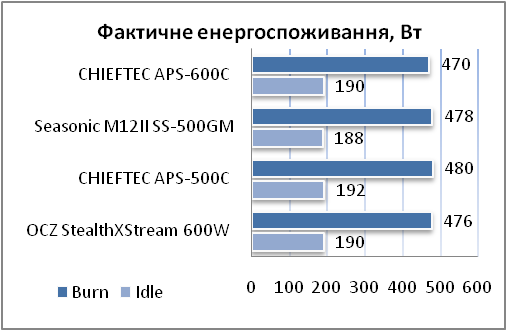

Порівнюючи загальне споживання системи разом з блоком живлення, бачимо, що показники CHIEFTEC APS-600C під навантаженням навіть кращі, ніж в інших блоків живлення цього класу, які також сертифіковані згідно вимогам 80 PLUS.

І наприкінці, блок живлення CHIEFTEC APS-600C був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, що вимагає забезпечити споживання системою в режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. Як виявилося, CHIEFTEC APS-600C цілком задовольняє цим вимогам.

Висновки

Блок живлення CHIEFTEC APS-600C є гарним варіантом для забезпечення живленням ігрової конфігурації з одним будь-яким самим потужним відеоприскорювачем або двома моделями середнього, а то і ТОП-класу, об'єднаними в SLI або CrossFire. Однією з позитивних його особливостей є дуже низький рівень шуму. За рівнем ефективності і коефіцієнтом потужності блок живлення CHIEFTEC APS-600C не сильно відрізняється від інших висококласних рішень, але, у той же час, помітно, що запасу потужності він не має. Якщо проводити паралелі з джерелами живлення цієї потужності, які вже побували в нас на тестуванні, то тут можна відзначити досить прийнятну вартість, як для рішення такої потужності при досить низькому рівні шуму. Тобто, наприклад, блоки живлення компанії Sea Sonic мають певний запас потужності, але вартість їх звичайно вище. У цьому ракурсі хіба що OЄM-моделі SeaSonic можна розглядати як серйозну конкуренцію CHIEFTEC APS-600C. Дуже схожий на нашого героя блок живлення OCZ StealthXStream 600W, що номінально дорівнює йому за вартістю, на жаль, більш гучний і, до того ж, не модульний, тому CHIEFTEC APS-600C виявиться переважніше.

До переваг можна віднести:

  • високий ККД;
  • тиху систему охолодження з 140 мм вентилятором;
  • модульне підключення кабелів;
  • наявність необхідної кількості роз’ємів;
  • нейлонову оплітку на проводах;
  • активний PFC;
  • сертифікацію 80 PLUS;
  • відповідність стандартам RoHS.

До недоліків можна віднести:

  • відсутність запасу потужності.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування блок живлення CHIEFTEC APS-600C.
