Огляд блока живлення CHIEFTEC APS-500C

Минулого літа компанія CHIEFTEC представила нову лінійку сучасних блоків живлення A135, моделі з якої нарешті добралися і у нашу крамницю. При цьому, вся серія CHIEFTEC A135 складається з 13 моделей, що саме по собі солідно. Особливістю серії стало встановлення великого 140 мм вентилятора та наявність активного PFC. П'ять молодших моделей потужністю від 350 до 550 Вт зроблені простіше. А вісім старших моделей потужністю від 500 до 850 Вт мають нейлонову оплітку на кабелях, корпус сірого кольору та модульне підключення кабелів. У сьогоднішньому огляді ми розглянемо модель CHIEFTEC APS-500C потужністю 500 Вт, що саме і належить до «облагородженого» рішення.

Забігаючи вперед, скажемо, що свою назву серія блоків живлення CHIEFTEC A135 одержала через  наявність встановленого вентилятора з незвично великою крильчаткою розміром 135 мм.

CHIEFTEC APS-500C

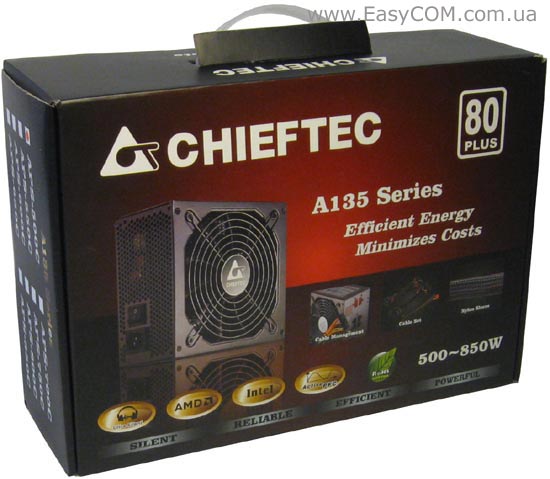

Блок живлення CHIEFTEC APS-500C поставляється в дуже стильній картонній коробці зі зручною ручкою. На упаковці відзначена його сертифікація по програмі 80 PLUS, а також підкреслені основні переваги CHIEFTEC APS-500C, до яких належить низький рівень шуму, висока ефективність і прийнятна вартість. Нагадаємо, що програма 80 PLUS підтверджує, що рівень ККД блока живлення при навантаженнях 20%, 50% і 100% не опускається нижче 80%, а коефіцієнт потужності - нижче 0,9.

CHIEFTEC APS-500C

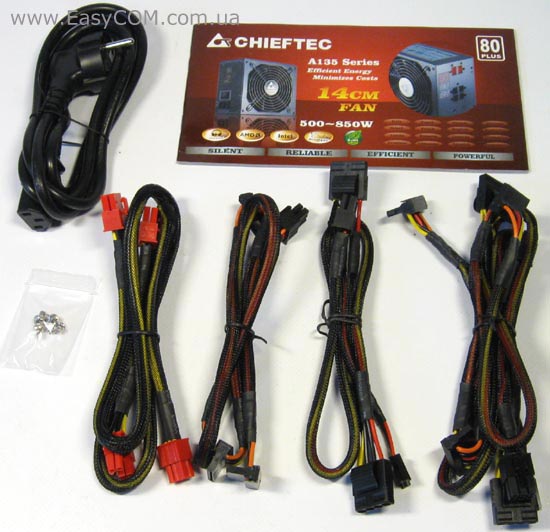

У комплект блока живлення CHIEFTEC APS-500C входять: інструкція,  набір кабелів з модульними роз’ємами і чотири гвинти для кріплення в корпусі.

Набір кабелів включає наступні компоненти:

  • Мережний шнур живлення;
  • Кабель з 6-контактним роз’ємом PCI-E для відеокарт;
  • Кабель з 6+ 2-контактним роз’ємом PCI-E для відеокарт;
  • Два кабелі з трьома периферійними роз’ємами живлення PATA і роз’єм FDD;
  • Два кабелі з трьома роз’ємами живлення SATA.

З позитивних рис блока живлення CHIEFTEC APS-500C можна відзначити, що його периферійні роз’єми PATA мають «лапки» з боків за допомогою яких простіше від'єднувати роз’єми від пристрою.

Всі роз’єми і довжина проводів блока живлення CHIEFTEC APS-500C зібрані в таблиці:

Типи роз’ємів

Довжина проводів до роз’ємів (роз’єму), см

24-контактний роз’єм живлення материнської плати

45

4-контактний роз’єм живлення процесора

45

8-контактний роз’єм живлення PCIe

45

6-контактний роз’єм PCIe

45

6+ 2-контактний роз’єм PCIe

45

2 х Три роз’єми для пристроїв SATA (модульний)

46-62-78

2 х Два роз’єми для периферійних пристроїв PATA і FDD (модульний)

45-60-73 (FDD)



CHIEFTEC APS-500C

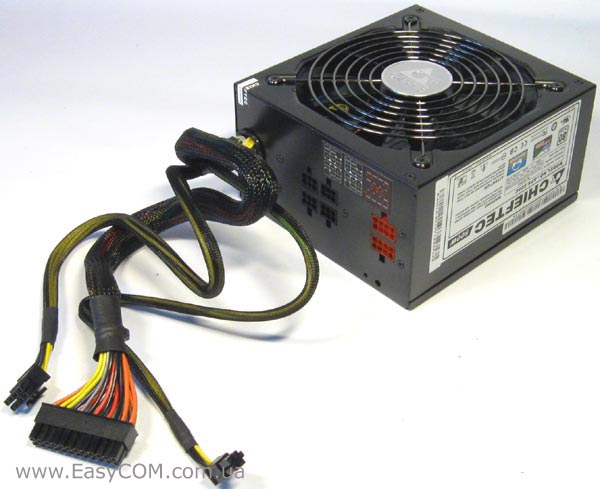

Блок живлення CHIEFTEC APS-500C має стандартні, досить компактні розміри. Його корпус виконаний зі сталі і пофарбований у сірий колір з перламутровим відливом. Кабель живлення з 24-контактним роз’ємом, а також 4-контактним і 8-контактним для процесорного живлення приєднані до блока живлення CHIEFTEC APS-500C на постійно. Варто відзначити, що абсолютно всі кабелі мають нейлонову оплітку.

Специфікація CHIEFTEC APS-500C:

Торговельна марка

CHIEFTEC

Модель

APS-500C

Тип

ATX12V v2.2

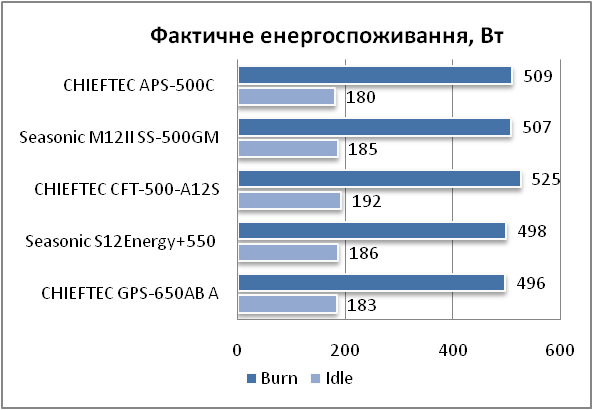

Максимальна потужність, Вт

500

Потужність по каналі 12 В, Вт

432

Ліній +12V

2, «віртуальні»

Виходи

+3.3V - 25A,
+5V - 25A,
+12V1 - 18A,
+12V2 - 18A,
 -12V - 0.3A,
 +5VSB - 2.5A

PCI-E роз’єм

6+ 2-контактний 1 шт.
6-контактний 1 шт.

SLI

немає

CrossFire

немає

Модульний

так

ККД

>80%

80 PLUS сертифікований

Так

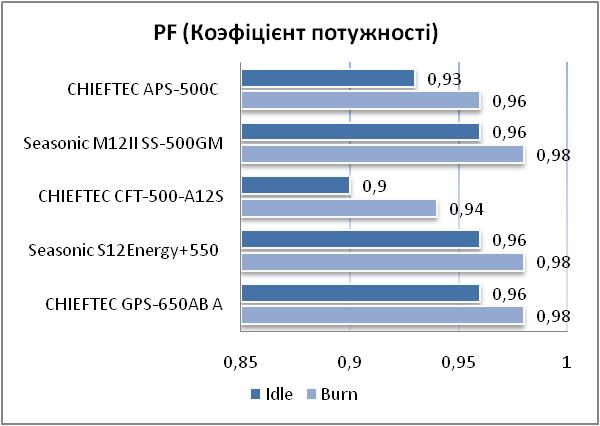

Коефіцієнт потужності (PF)

>0,9

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота вхідної напруги, Гц

47-63

Вхідний струм, А

8 А

Розмір вентилятора, мм

140x140x25

Рівень шуму, дБ

-

Регулятор швидкості обертання вентилятора

Є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, CB

Відповідність RoHS (низький зміст у припої свинцю та кадмію)

Є

Розміри (ШхДхВ), мм

-

Комплектація

Мережний шнур, чотири гвинти, інструкція, набір модульних кабелів

Гарантія

5 років

Сайт виробника

http://www.chieftec.com/

Все цены на CHIEFTEC APS-500C

CHIEFTEC APS-500C

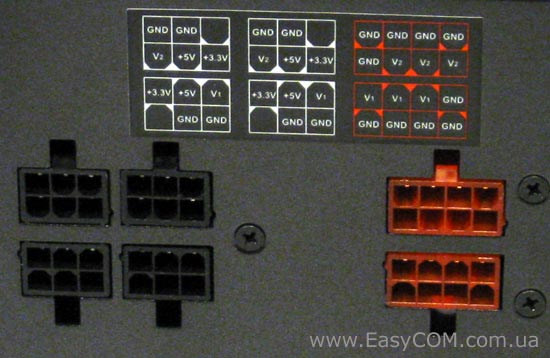

На передній стороні блока живлення CHIEFTEC APS-500C розташовані модульні роз’єми і їх схема з описом функцій контактів.

CHIEFTEC APS-500C

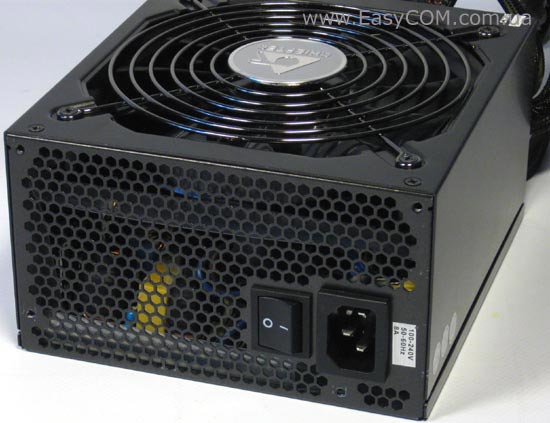

Задня стінка корпусу має шестигранні отвори, які створюють найменший опір повітряному потоку. Тут же на задній стінці знаходиться кнопка подачі сіткової напруги на блок живлення.

CHIEFTEC APS-500C

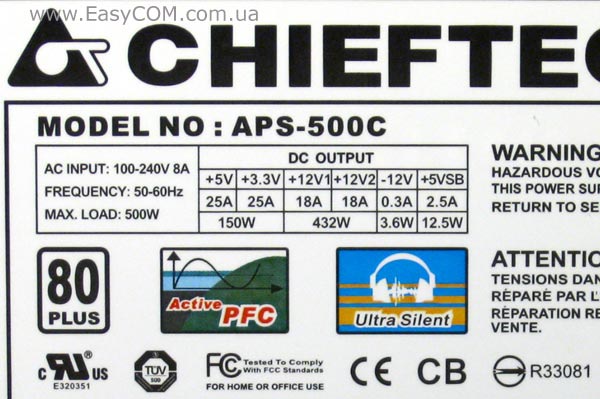

Судячи з етикетки 500 Вт блок живлення CHIEFTEC APS-500C має дві «віртуальні» лінії живлення +12 В з навантажувальною здатністю 18 А кожна. Загальне ж навантаження на лінії +5 В и +3,3 В становить 150 Вт. З цього можна зробити висновок, що розподіл навантажень по лініях було оптимізовано під  вимоги сучасних комп'ютерних систем. Тобто упор зроблений на +12 В лінію живлення, що є пріоритетною.

Крім того, на етикетці відзначається наявність активного модуля компенсації коефіцієнта потужності та відповідність стандартам по енергоспоживанню 80 PLUS.

Код на етикетці говорить про те, що даний екземпляр блока живлення CHIEFTEC APS-500C був зроблений на китайській фабриці компанії SIRFA ELECTRONIC CO LTD  (E320351). Сама ж розробка цього джерела живлення, швидше за все, належить більше відомій компанії SIRTEC.

CHIEFTEC APS-500C

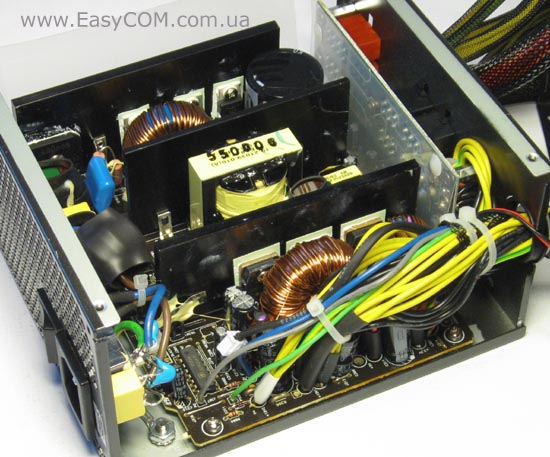

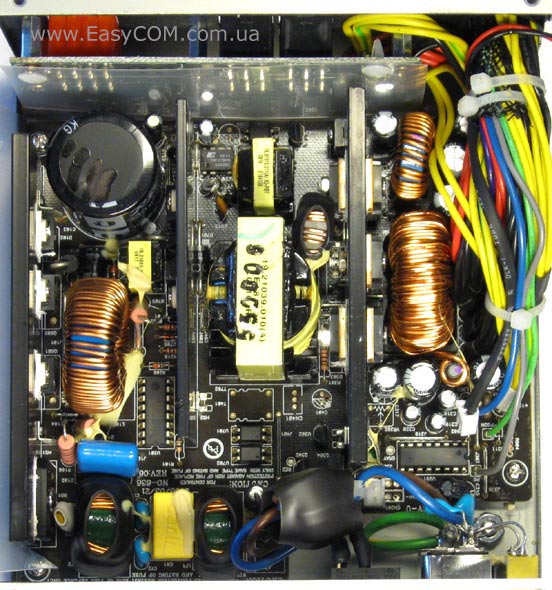

Внутрішнє оздоблення моделі CHIEFTEC APS-500C не стало великою несподіванкою. До невеликого мінусу можна віднести дуже простий вид радіаторів, площа розсіювання тепла в яких досить скромна, оскільки він не має звичайно характерних для систем охолодження блоків живлення ребер і розгалужень. Також можна відзначити, що монтаж елементів виконаний досить обережно на однобічній PCB коричневого кольору.

CHIEFTEC APS-500C

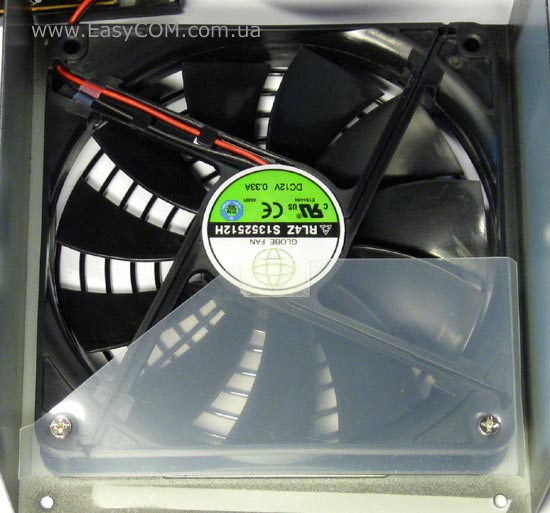

Наявний 140 мм вентилятор GLOBE FAN RL4Z S1352512H з одиннадцятилопасною крильчаткою, заснований на підшипнику ковзання, обумовлює тихе охолодження і іноді надлишковий повітряний потік. Максимальна швидкість обертання вентилятора становить 1500 об/хв, але при цьому він демонструє досить високу продуктивність. Чого тільки вартий максимальний повітряний потік рівний 111,85 CFM. Максимальний рівень шуму вентилятора становить 31,7 дБ, але, за умови використання автоматичної системи керування, він працює тихо.

Специфікація вентилятора GLOBE FAN RL4Z S1352512H:

Модель

RL4Z S1352512H

Розмір, мм

140 x 140 x 25

Швидкість обертання, об/хв

1500

Підшипник

Ковзання

Робочі напруги, В

6 -13,8

Номінальна напруга, В

12

Струм, А

0,33

Потужність, Вт

4,8

Повітряний тиск, ммН2О

2,0

Повітряний потік, CFM

111,85

Рівень шуму, дБ

31,7

Вага, г

145

CHIEFTEC APS-500C

У ланцюзі випрямляча блока живлення CHIEFTEC APS-500C встановлений конденсатор середньої ємності 300 мФ 400В виробництва REC і діодна збірка GBU805.

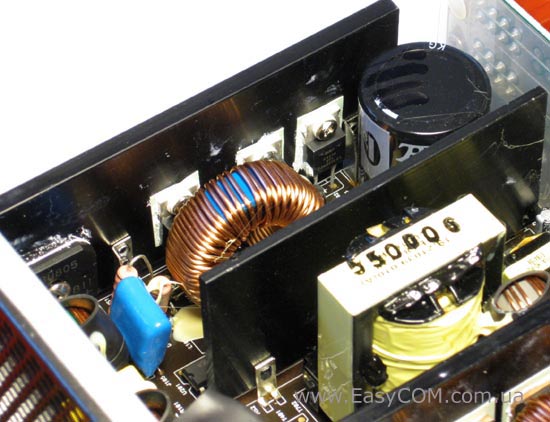

Всі силові напівпровідникові елементи обережно «посаджені» на радіатори через термопрокладку із застосуванням термопасти.

CHIEFTEC APS-500C

Розмір дроселів і трансформатора в CHIEFTEC APS-500C  цілком відповідає рішенню потужністю 500 Вт.

CHIEFTEC APS-500C

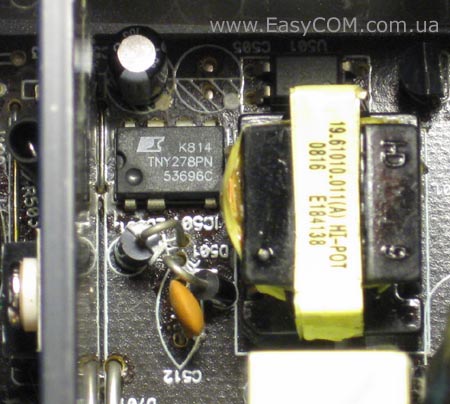

Блок живлення CHIEFTEC APS-500C заснований на базі мікросхем CM6800G для ШІМ/PFC і TNY278PN, що складається з генератора, контролер і ланцюгів запуску, і потужного MOSFET транзистора.

CHIEFTEC APS-500C

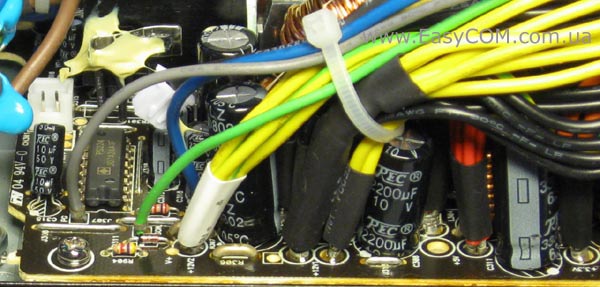

Інші конденсатори в CHIEFTEC APS-500C також виробництва REC, причому максимальна робоча температура становить 105 градусів, що дозволяє відносити їх до класу високотемпературних.
