Огляд і тестування блока живлення be quiet! SYSTEM POWER 7 600W

Лінійка блоків живлення be quiet! SYSTEM POWER 7 була анонсована ще наприкінці 2012 року, однак її представники не втрачають своєї актуальності й донині. Ніби передбачаючи подібний розвиток подій, виробник ще на етапі їх проектування використав одну із найбільш технологічних платформ на той момент. Рішення, побудовані на її основі, можуть пра­цювати в широкому діапазоні вхідних напруг, підтримують стандарти 80 PLUS Bronze і 80 PLUS Silver, мають 12-вольтовий канал з великою навантажувальною здатністю та відрізняються ефективною системою охолодження. А що ще потрібно, щоб упевнено конкурувати з сучасними моделями початкового і середнього рівнів? Правильно, низька вартість і великий асортимент моделей. Поспішаємо порадувати, що із цим у серії be quiet! SYSTEM POWER 7 також повний порядок.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

Традиційно для знайомства з новою для нас лінійкою блоків живлення ми вибрали найбільш актуального її представника. Це модель потужністю 600 Вт − be quiet! SYSTEM POWER 7 600W або be quiet! SU7-600W.

Специфікація:

Модель

be quiet! SYSTEM POWER 7 600W

(be quiet! SU7-600W)

Тип

AFX12V v2.4 / EPS12V v2.92

Номінальна потужність, Вт

600

Пікова потужність, Вт

650

Потужність по каналу 12В, Вт

576

Потужність ліній +3,3В і +5В, Вт

140

Кількість ліній +12В

4

Виходи, А

+3,3В

25

+5В

18

+12В1, +12В2, +12В3, +12В4

18

-12В

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 – 60

Вхідний струм, А

4 – 8

ККД, %

88 – 90

Сертифіковано 80 PLUS

Silver

Конфігурація системи вихідних кабелів

Провідники виведені прямо із блока живлення

Кількість роз’ємів PCIe

2 (6+2-контактні)

Система охолодження

На основі 120-мм вентилятора

Максимальний рівень шуму, дБ(А)

26,8

Захисти

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

140 х 150 х 86

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

be quiet! SYSTEM POWER 7 600W

Упаковка та комплект поставки

Блок живлення be quiet! SYSTEM POWER 7 600W позиціонується компанією як рішення для складання готових систем. Тому, як і в більшості OEM-продуктів, у нього відсутній комплект поставки та презентабельна упаковка.

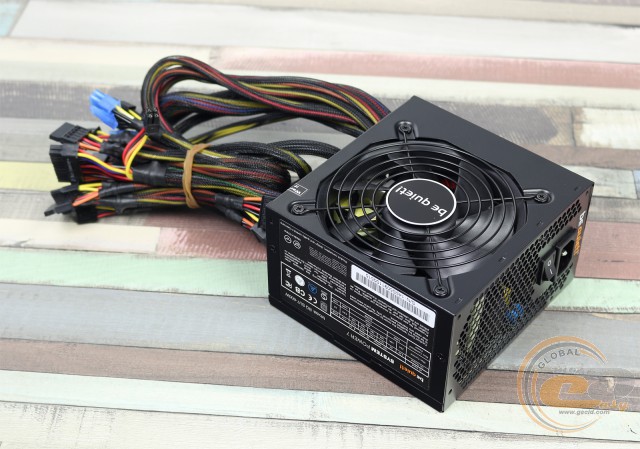

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

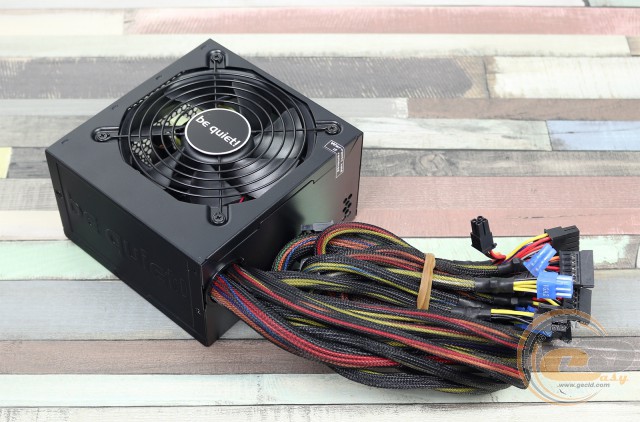

Однак на додатковому шарі чорної фарби виробник все-таки заощаджувати не став, що досить похвально. Конфігурація корпусу цілком стандартна: забір прохолодного повітря здійснюється на кришці, а викид гарячого – через перфоровану передню панель. Також ряд вентиляційних отворів можна виявити на тильній стороні, поряд із вихідними кабелями живлення.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

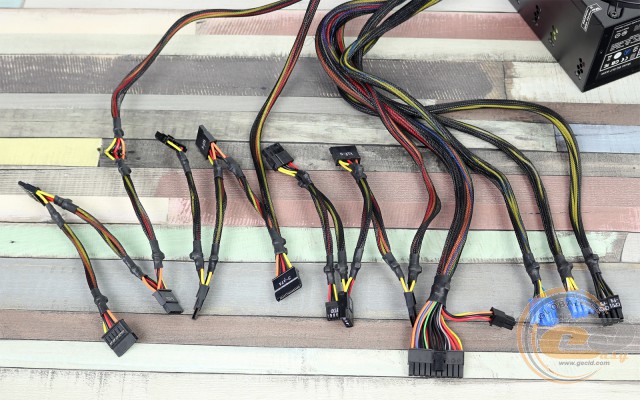

Довжини проводів і кількості доступних роз’ємів із лишком вистачить для побудови сучасного ПК середнього та високого рівнів, у тому числі й на основі потужної відеокарти, що вимагає підключення двох 6+2-контактних конекторів живлення PCIe. Повна конфігурація системи кабелів подана нижче в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX

1

55

4+4-контактний роз’єм живлення ATX12V

1

60

6+2-контактні роз’єми PCIe

2

50

чотири роз’єми SATA

1

50 + 65 + 80 + 95

три роз’єми SATA і один PATA

1

50 + 65 + 80 + 90

два роз’єми PATA, два роз’єми SATA і один FDD

1

50 + 65 + 80 + 95 + 105

Внутрішнє обладнання

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

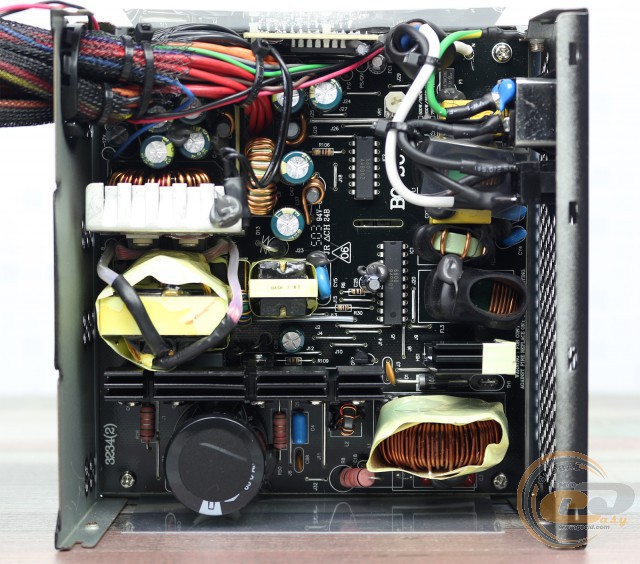

Блок живлення be quiet! SYSTEM POWER 7 600W побудований на основі конвертера з активним демпфіруванням, який є більш прогресивним варіантом звичайного одно- або двотактного перетворювача. Основними перевагами такої топології є менші втрати енергії під час перемагнічування трансформатора та перемикання силових транзисторів, а також більш просте керування ключами на вторинній стороні.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

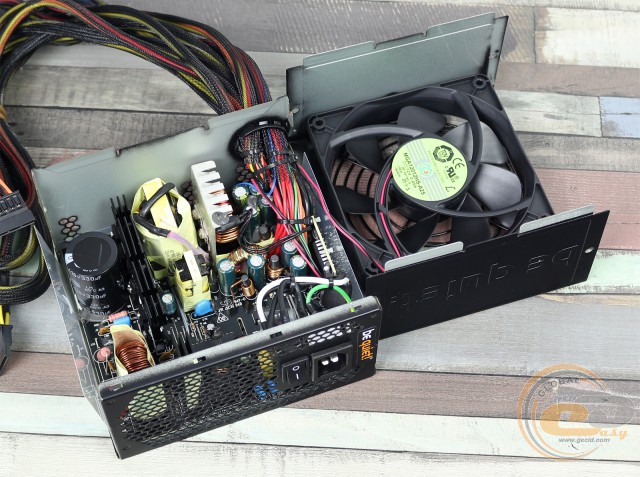

Система охолодження представлена трьома алюмінієвими радіаторами, які обдуваються 120-мм вентилятором Protechnic Electric MGA12012HS-A25 (на підшипнику ковзання) потужністю 5,4 Вт.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

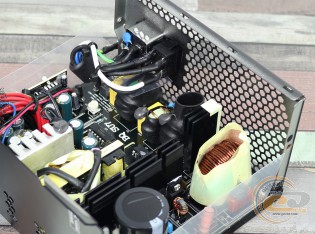

На вході пристрою ми виявили повноцінний фільтр електромагнітних перешкод (три дроселі, пару X- і дві пари Y-конденсаторів), випрямний міст у вигляді діодної збірки із власним радіатором і активний модуль корекції коефіцієнта потужності (APFC). Для повноти картини не вистачає тільки варистора, який захищає блок живлення від сплесків напруги в електромережі.

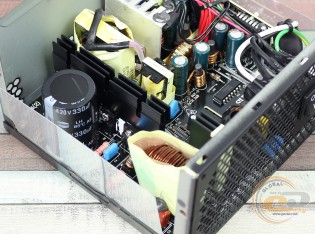

Накопичувальний конденсатор (330 мкФ х 420 В) з максимальною робочою температурою до 85°С виготовлений компанією Teapo, якість продукції якої можна оцінити як середню. Для масового рішення цілком гідний варіант.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

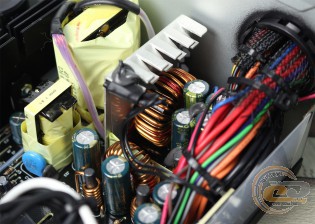

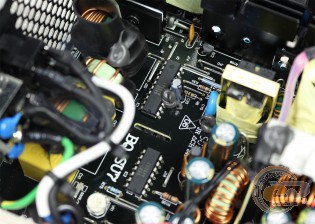

Випрямлення вихідних напруг здійснюється за допомогою транзисторів (частина з них розпаяна на тильній стороні друкованої плати), які мають менші теплові втрати, аніж аналогічні діодні збірки. Відповідно, підвищується загальна ефективність усього блока живлення. Система стабілізації напруг носить груповий характер. За коректну роботу be quiet! SU7-600W відповідає зв'язування мікросхем FSP6600 + FSP6601.

be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W) be quiet! SYSTEM POWER 7 600W (be quiet! SU7-600W)

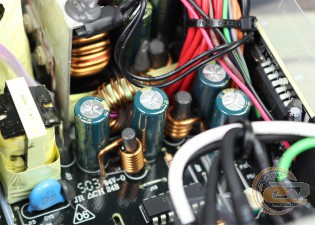

У вузлі фільтрації пульсацій також використовуються конденсатори Teapo, щоправда, цього разу вони вже належать до високотемпературних серій (до 105°С).

В тестованому пристрої передбачений повний перелік необхідних захистів:

  • від підвищеної вихідної напруги (OVP);
  • від зниженої вихідної напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP);
  • від перевантаження за струмом (OCP);
  • від перегрівання (OTP).

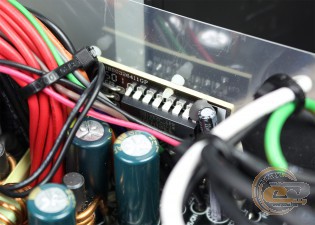

Сам же вузол функціонує під управлінням контролера Weltrend WT7527.
