Огляд блока живлення be quiet! Straight Power 11 Platinum 750W: немає межі досконалості
23-06-2020
У 2018 році торговельна марка be quiet! вивела на ринок серію високоефективних блоків живлення be quiet! Straight Power 11 Gold потужністю від 450 до 1000 Вт. У тому ж році ми встигли ближче познайомитися з 750-ватним її представником. А в січні 2020-го анонсована серія be quiet! Straight Power 11 Platinum потужністю від 550 до 1200 Вт. І знову до нас на тестування приїхав 750-ватний її представник.
Одразу в очі кидається відмінність у назві серій - Gold і Platinum вказують на різні рівні ефективності 80PLUS. Зовні моделі схожі між собою, а в плані характеристик є багато спільного і деякі відмінності. Наприклад, залишилося поділ каналу +12В на чотири віртуальні лінії і повністю модульна організація кабелів, зате новинка вийшла компактніше і може похвалитися підтримкою більш нових стандартів ATX 2.51 замість 2.4 і Energy Star 7.0 замість 6.1. І це лише квіточки, про ягідки ми розповімо далі. Поки що поглянемо на традиційну таблицю характеристик.
Специфікація
Модель |
be quiet! Straight Power 11 Platinum 750W (E11-PT-750W) |
Тип |
ATX12V v2.51 / EPS12V v2.92 |
Номінальна потужність, Вт |
750 |
Пікова потужність, Вт |
820 |
Потужність по каналу +12В, Вт |
750 |
Потужність ліній +3,3В и +5В, Вт |
130 |
Кількість ліній +12В |
4 |
Максимальний вихідний струм каналу +3,3В, А |
25 |
Максимальний вихідний струм каналу +5В, А |
25 |
Максимальний вихідний струм каналу +12В1, А |
20 |
Максимальний вихідний струм каналу +12В2, А |
20 |
Максимальний вихідний струм каналу +12В3, А |
24 |
Максимальний вихідний струм каналу +12В4, А |
24 |
Максимальний вихідний струм каналу -12В, А |
0,3 |
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А |
3 |
Час утримання, мс (@100%) |
19,2 |
Вхідна напруга, В |
100 – 240 |
Вхідний струм, А |
10 / 5 |
КПД, % |
до 93,7 |
Сертифікований 80PLUS |
Platinum |
Метод компенсації коефіцієнта потужності |
Активний |
Коефіцієнт потужності (PF), % |
>99 |
PCIe-роз'єми |
4 |
Модульний |
Повністю |
Розміри вентилятора, мм |
135 х 135 х 25 |
Тип вальниці вентилятора |
Гідродинамічний (FDB) |
Максимальна швидкість обертання, об/хв |
1800 |
Захисти |
OCP, OVP, UVP, SCP, OTP, OPP |
Розміри (Д х Ш х В), мм |
160 x 150 x 86 |
Вага, кг |
1,7 |
Гарантія, років |
5 |
Сайт виробника |
Упаковка і комплект постачання
Інформативне наповнення коробки змінилося, але вона як і раніше дозволяє оцінити зовнішній вигляд блокf живлення, ознайомитися з його ключовими перевагами і характеристиками.

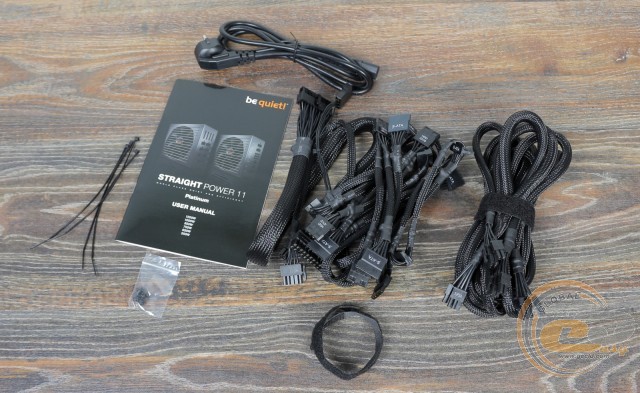

А ось комплект постачання не змінився. Він містить:
- набір модульних кабелів
- мережевий кабель живлення
- кріпильні гвинти
- стяжки для дротів (на липучках і одноразові)
- інструкція для користувача
Зовнішній вигляд

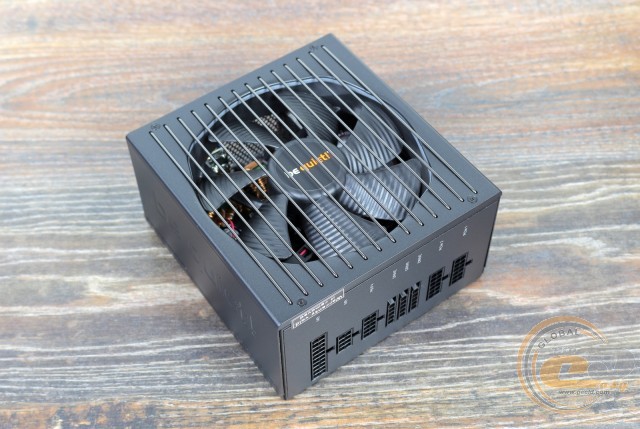

Блоки be quiet! використовують впізнаваний дизайн. Якщо ви стикалися з ними раніше, то відразу дізнаєтеся фірмову решітку у вигляді паралельних спиць замість бджолиних сот або більш поширеного «гриля».
У плані масогабаритів новинка на 10 мм коротше і на 100 г легше, ніж be quiet! Straight Power 11 Gold. А значить у корпусі вона займе ще менше місця.

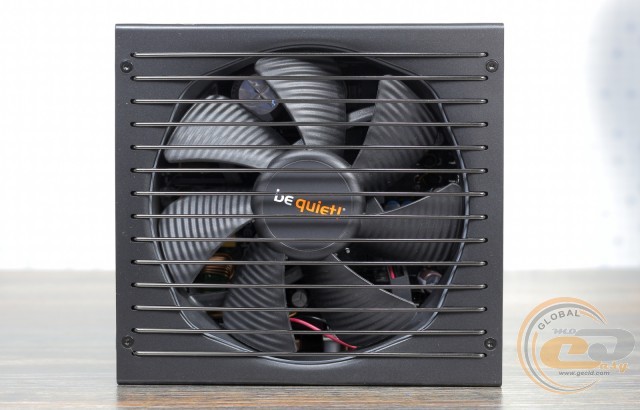

За гратами ховається фірмовий 135-мм вентилятор Silent Wings 3 із 6-полюсним моторчиком і надійним FDB-підшипником.

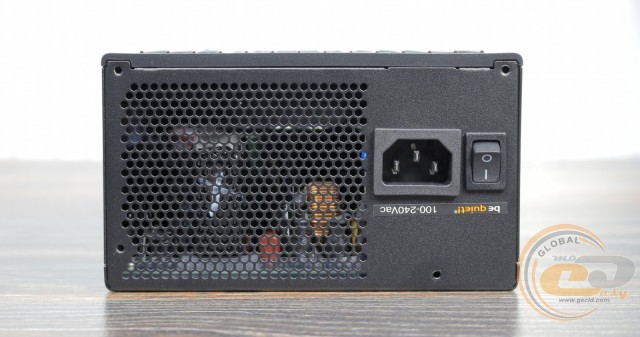

Тильна боковина також не зазнала жодних змін: штампування у вигляді сот, роз'єм живлення, вимикач і наклейка з діапазоном вхідної напруги.

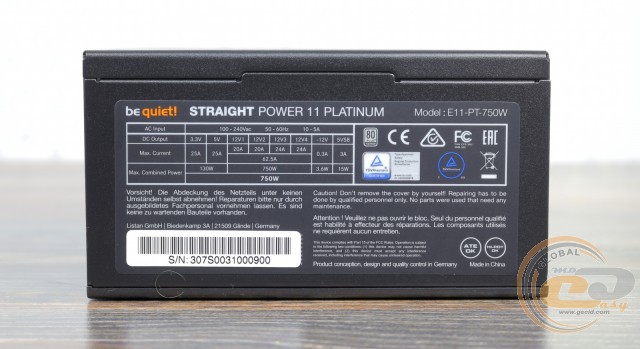

Усю необхідну інформацію про технічні характеристики можна почерпнути з наклейки на бічній панелі. Таким же порівняно з be quiet! Straight Power 11 Gold залишився поділ каналу +12В на чотири лінії з загальною навантажувальною потужністю потужність 750 Вт. Натомість зменшилась сумарне навантаження ліній +3,3В і +5В (130 проти 150 Вт), а також каналу 12В (3,6 проти 6 Вт). І логотип 80PLUS Platinum вказує на більш високу ефективність.

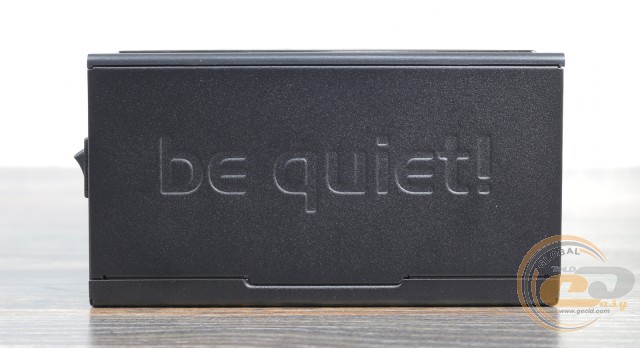

Друга боковина привертає увагу звичної штампуванням бренду виробника.
be quiet! Straight Power 11 Platinum 750W
be quiet! Straight Power 11 750W

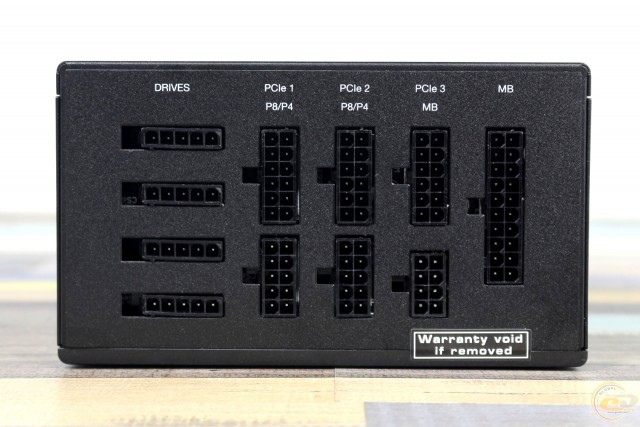

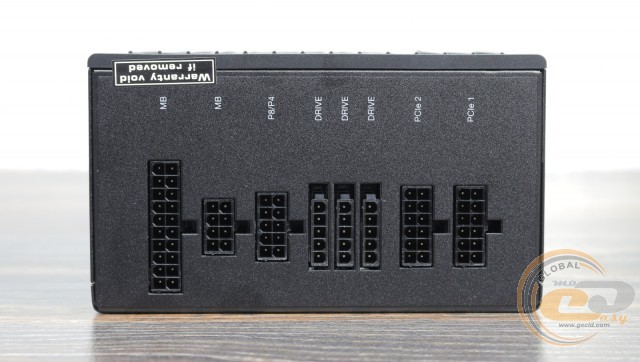

be quiet! Straight Power 11 Platinum 750W, як і be quiet! Straight Power 11 750W, може похвалитися повністю модульною системою кабелів, щоб зменшити кількість незадіяних дротів всередині корпуса. Усі роз'єми підписані і використовують різну конфігурацію контактів, щоб не залишити жодного шансу для реалізації Закону Мерфі. До того ж тепер зручніше і простіше знайти потрібний конектор.
Кабелі набрані з круглих дротів калібру 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм 2) і поміщені в нейлонове обплетення. Працювати з ними трохи важче, ніж зі шлейфами, зате вони краще захищені.
Повна конфігурація системи кабелів виглядає так:
Типи роз'ємів |
Кількість |
Довжина проводів до роз'єму (роз'ємів), см |
20+4-контактний ATX |
1 |
60 |
4+4-контактний (CPU) |
1 |
70 |
4+4-контактний CPU + 8-контактний CPU |
1 |
70 |
два 6+2-контактні PCIe |
2 |
70 |
чотири SATA |
1 |
55+70+85+100 |
три SATA |
1 |
60+75+90 |
два SATA + два РATA |
2 |
55+70+85+100 |
перехідник PATA ↔ FDD |
1 |
15 |
Порадувало наявність спареного кабелю з цільним 8-контактним і здвоєним 4+4-контактним роз'ємами для CPU, за допомогою якого можна живити потужні процесори з двома колодками живлення.
Балансувати навантаження на відеокарти не потрібно, як це було у разі з be quiet! Straight Power 11 750W. А ось в старших моделях із трьома конекторами PCIe на корпусі блока живлення доведеться уважно читати інструкцію для користувача при підключенні однієї або декількох відеокарт.
У цілому кількості роз'ємів і довжини дротів досить для живлення систем різного рівня.
Внутрішня будова

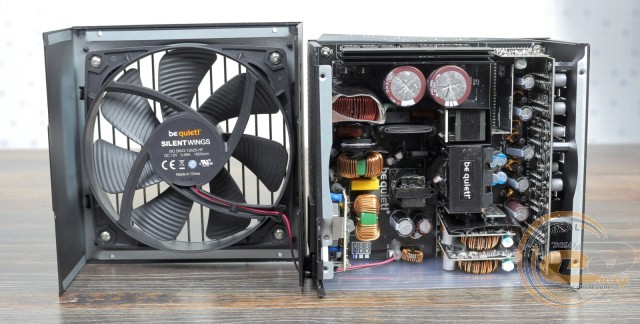

Розкриваємо верхню кришку і позбавляємося 5-річної гарантії, а натомість отримуємо можливість досліджувати внутрішню структуру. Відразу ж звертаємо увагу на систему охолодження. Активна її частина як і раніше представлена фірмовим вентилятором be quiet! Silent Wings 3 (BQ SIW3-13525-HF) із максимальною частотою обертання 1800 об/хв (12 В, 0,56 А, 6,72 Вт), хоча на офіційному сайті максимальна швидкість заявлена на рівні 2600 об/хв. Пропелер може похвалитися 6-полюсним моторчиком, оптимізованою формою крильчатки лопатей і надійним гідродинамічним підшипником.
Пасивна частина складається з декількох радіаторів, один з яких отримав додаткові гребінці для збільшення площі розсіювання тепла і підвищення ефективності роботи.

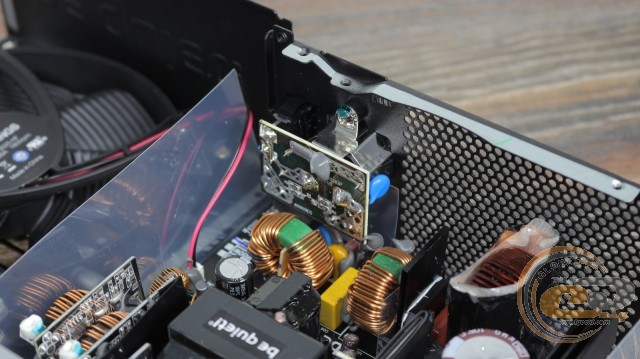

Йдемо далі. На вході нас зустрічає звичний EMI-фільтр. Частина його компонентів (один Х- і два Y-конденсатора) розпаяна на додатковій платі біля вхідних розетки. Друга частина (один Х- і три Y-конденсатора, два дроселі і варистор) знаходиться на основній друкованій платі. Не забули інженери додати до складу електромагнітного фільтру спеціальні резистори для розрядки конденсаторів.
За одним із дроселів EMI-фільтра знаходиться діодна збірка для випрямлення вхідної напруги. Її маркування дуже складно розгледіти. Радує, що вона отримала власний радіатор.
Модуль активної корекції коефіцієнта потужності (APFC) представлений великим дроселем і трьома силовими елементами, закріпленими на радіаторі: МОП-транзисторами Infineon IPW60R120P7 і діодом Шотткі STMicroelectronics STPSC6H065DI.

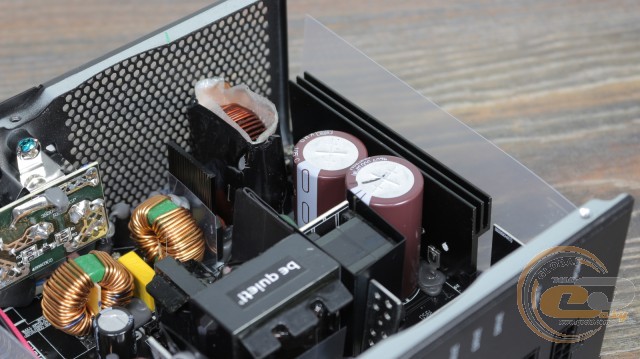

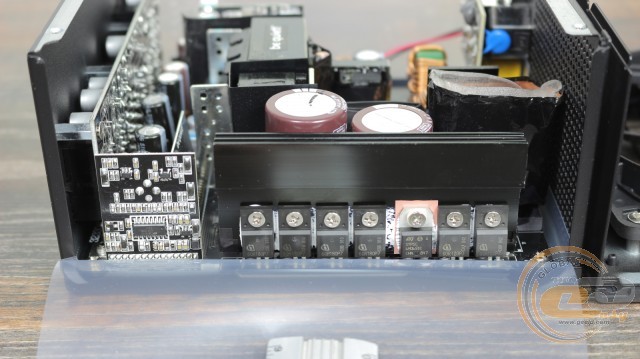

Лівіше на загальному радіаторі знаходяться чотири МОП-транзистори Infineon IPW60R180P7. Це ключі головного перетворювача, адже перед нами повномостова схема з резонансним перетворювачем LLC, синхронним випрямлячем і перетворювачами DC-DC у низьковольтної частини.
Ще лівіше розташована дочірня плата з контролером CM6901X головного перетворювача.
