Огляд і тестування системи адаптивного підсвічування PaintPack 30 LED

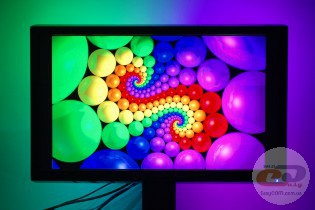

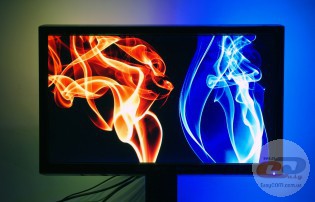

Напевно багато з вас при виборі нового сучасного телевізора зустрічали моделі від компанії Philips, а саме модифікації з технологією Philips Ambilight, які мають вбудоване LED-підсвічування на тильній стороні корпусу. Воно автоматично підлаштовується під зображення на екрані ТВ і своїм світінням, спроектованим на стіну, суттєво поліпшує сприйняття сцен із кінофільмів.

У даному огляді ми познайомимо вас із досить цікавим пристроєм, який цілком здатний замінити згадану вище технологію на вашому комп'ютерному моніторі, а виходить, підсвічування супроводжуватиме вас не тільки при перегляді фільмів і серіалів або під час прослуховування музики, але й в ігровому процесі.

PaintPack 30 LED

Російська компанія розробила досить оригінальний гаджет під назвою PaintPack, який служить для створення адаптивного підсвічування й керується за допомогою ПЗ AmbiBox. Забігаючи наперед, відзначимо, що працездатною новинка буде тільки після підключення до ПК, а виходить, перетворити ваш ТВ від іншого виробника в аналог Phillips Ambilight без допомоги комп'ютера у вас не вийде.

Упаковка та комплектація

PaintPack 30 LED

Пристрій постачається в яскраво оформленій картонній коробці, на лицьовій стороні якої розташоване найменування компанії-виробника, а також зображення дисплею зі встановленим фоновим підсвічуванням.

PaintPack 30 LED

На звороті ви зможете ознайомитися з коротким описом продукту, а також з режимами його роботи:

  • «Захоплення екрану» – передає кольори, відображувані на екрані монітора;
  • «Статичне тло» – статичне підсвічування обраного користувачем кольору;

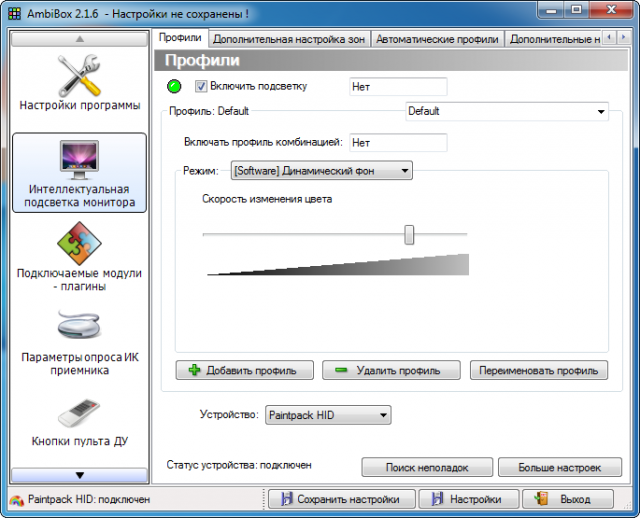

  • «Динамічне тло» – динамічна зміна кольору фонового підсвічування;

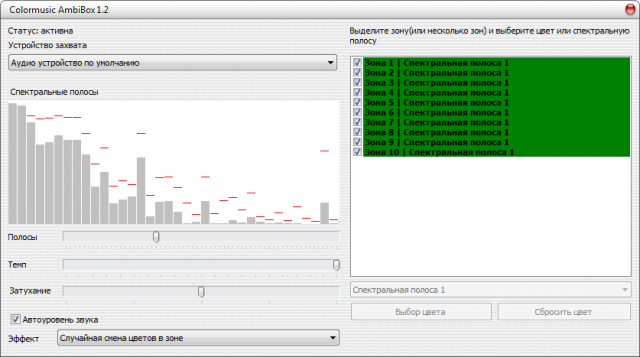

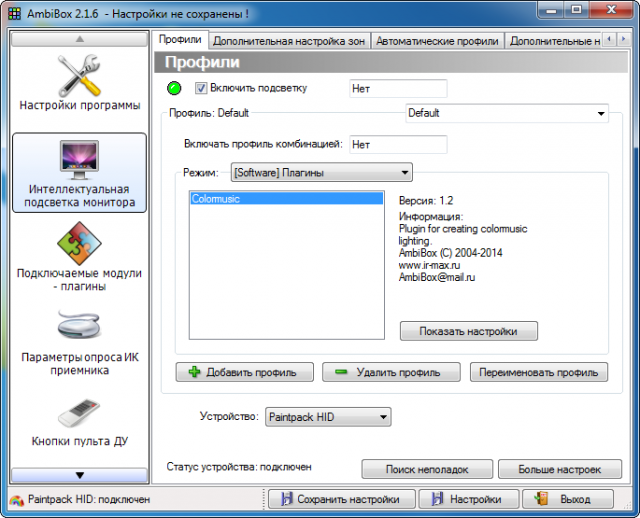

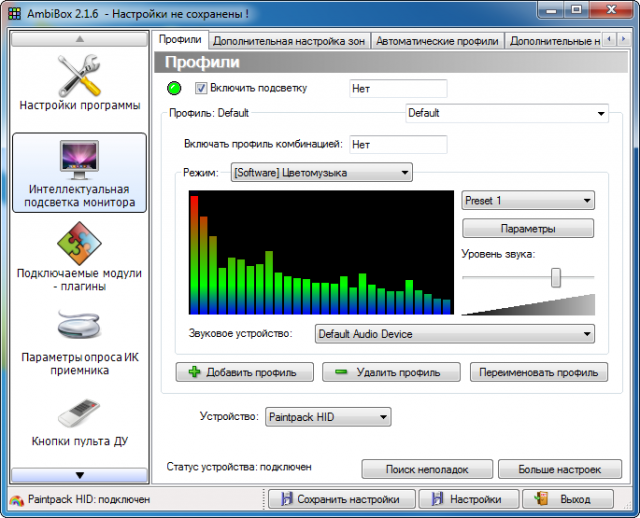

  • «Світломузика» – автоматично підлаштовує освітлення в тон відтворюваного аудіофайлу;
  • «Ігровий режим» – підсвічування ігрового процесу.

Окремо відзначимо, що пристрій має шестимісячну гарантію, а також на даний момент підтримує винятково ОС від компанії Microsoft. Однак стосується це обмеження винятково офіційного прошивання.

PaintPack 30 LED

PaintPack 30 LED

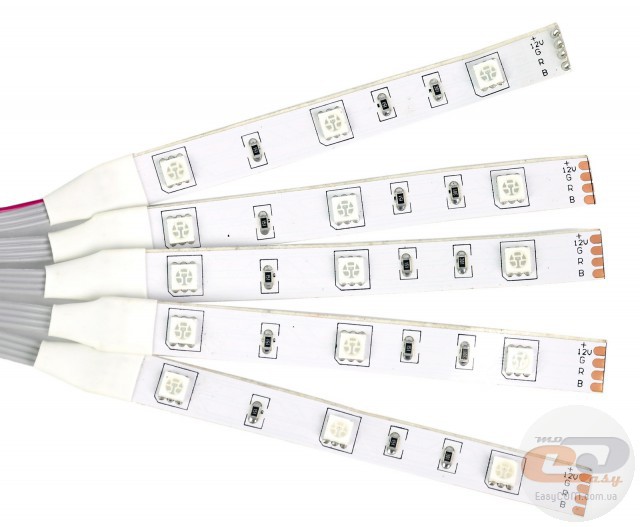

Відкривши коробку з пристроєм, ми виявили безпосередньо сам блок керування підсвічуванням, дві світлодіодні стрічки, кожна з яких розділена на п'ять сегментів, кабель підключення до ПК, блок живлення, а також дві стяжки для проводів.

Дизайн і особливості

PaintPack 30 LED

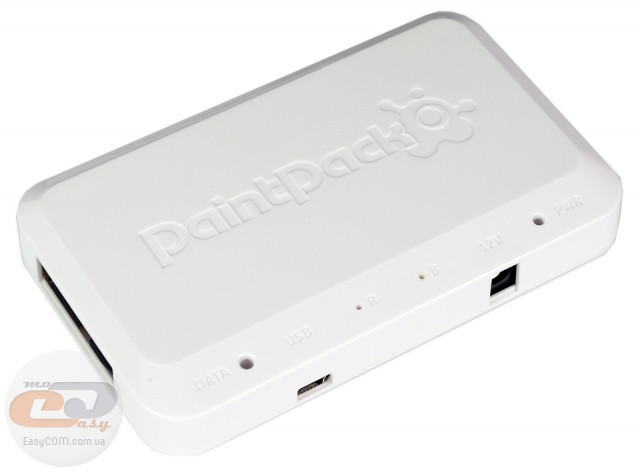

Безпосередньо сам контролер системи адаптивного підсвічування PaintPack виконаний у вигляді невеликої й охайної коробки з білого пластику, хоча, на нашу думку, зовнішній вигляд у цьому випадку не відіграє особливої ролі, оскільки пристрій буде встановлений на тильній поверхні монітора, і ви його побачите тільки в процесі монтажу й первинного налаштування.

PaintPack 30 LED

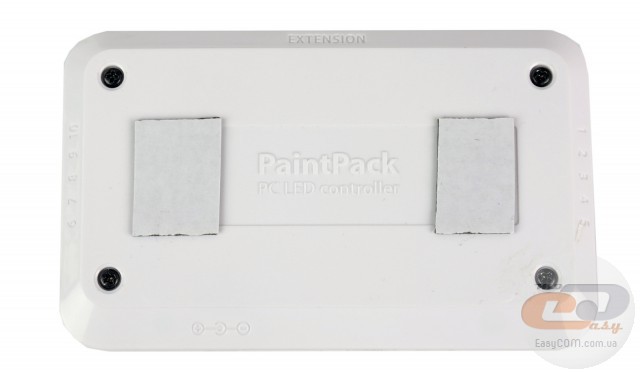

Для його кріплення на корпусі монітора або телевізора використовується двосторонній скотч, який при наявності плоскої поверхні дозволить надійно зафіксувати пристрій.

PaintPack 30 LED

PaintPack 30 LED

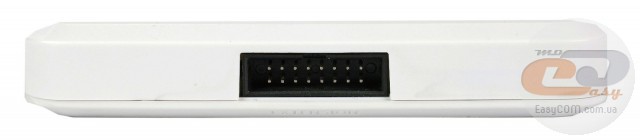

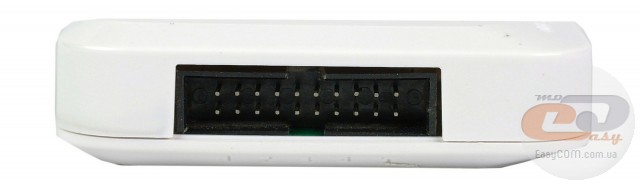

На бічних сторонах контрольного блоку знаходяться два 20-контактні роз’єми для підключення комплектних світлодіодних стрічок, а також один 16-контактний конектор для об'єднання кількох пристроїв PaintPack в одну мережу.

PaintPack 30 LED

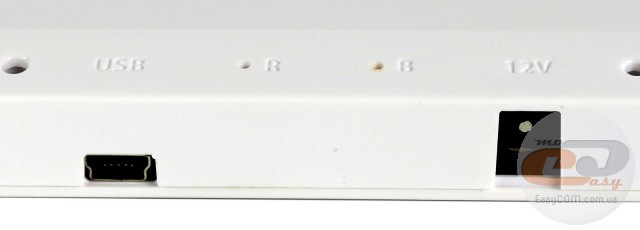

На лицьовій стороні знаходяться роз’єми для підключення новинки до ПК за допомогою USB-кабелю, а також гніздо для блока живлення.

PaintPack 30 LED

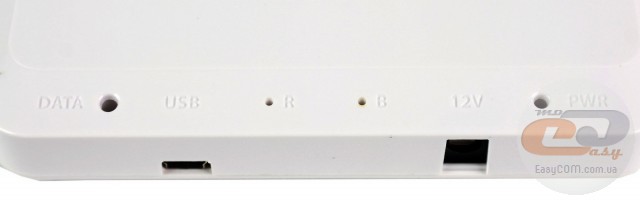

На верхній стороні розташовані LED-індикатори підключення до ПК і подачі живлення, а також отвори для скидання (R) і оновлення прошивання (B). Відзначимо, що за допомогою зміни прошивання на альтернативну версію ви зможете одержати сумісність пристрою з Mac OS або Ubuntu (Linux) і ПЗ Prismatic.

PaintPack 30 LED

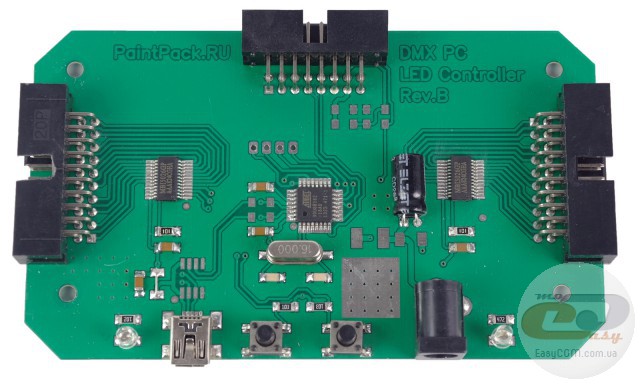

Усередині корпусу ми виявили невелику друковану плату з розпаяними роз’ємами для підключення світлодіодних стрічок, кабелів живлення та USB, а також з розташованими клавішами для скидання й діагностичними LED-індикаторами.

PaintPack 30 LED

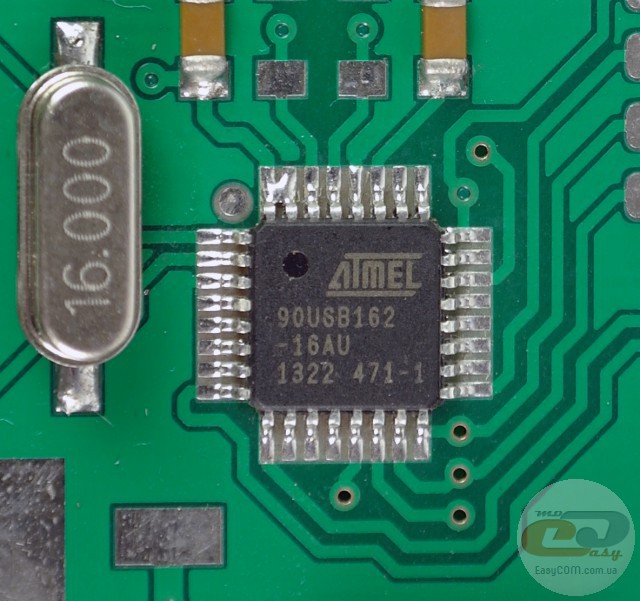

У якості контролера виступає мікросхема Atmel AT90USB162, яка й керує роботою всієї системи підсвічування.

Встановлення та налаштування

PaintPack 30 LED

PaintPack 30 LED

На початку виробник настійно радить перевірити працездатність новинки, а вже опісля переходити до остаточного її монтажу на кінцевий пристрій. На офіційному сайті присутня сторінка з покроковою інструкцією та посиланнями на відповідне ПЗ. Ми ж поділимося власним досвідом.

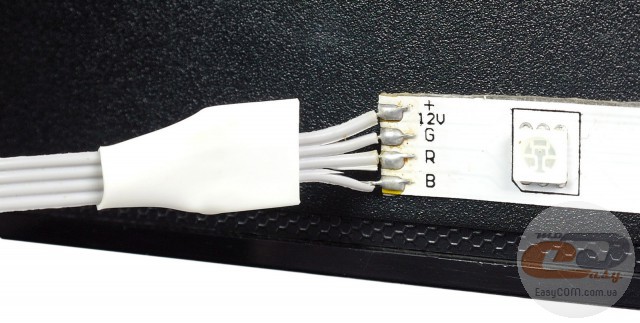

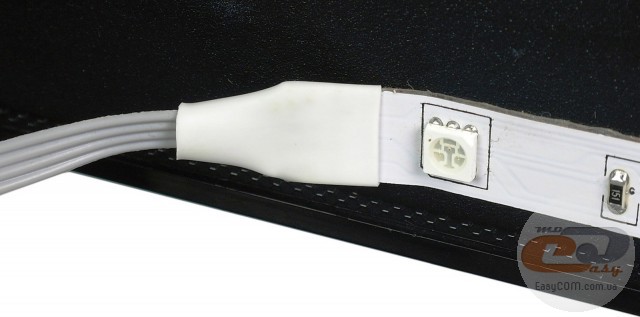

Для встановлення PaintPack вам необхідно поклеїти десять світлодіодних стрічок по краях корпусу монітора. При цьому бажано звернути увагу на місце пайки проводів до стрічок, де вони можуть легко ушкодитися, тому радимо не забувати одягати гумові насадки, які й захистять провідники від зламу.

PaintPack 30 LED

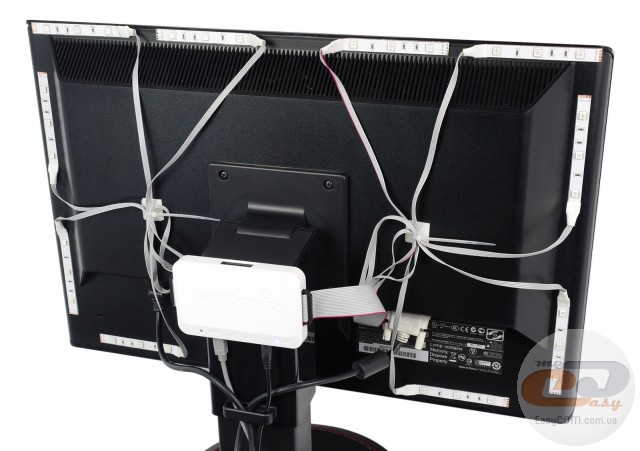

Як бачимо, за допомогою двох комплектних стяжок усі кабелі можна розташувати досить акуратно, і вони не викличуть у вас естетичного дискомфорту в процесі повсякденної роботи за ПК. Відзначимо, що сам процес поклейки в нас зайняв близько 20 – 30 хвилин.

PaintPack 30 LED

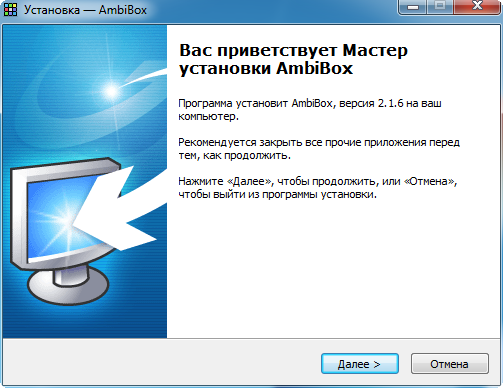

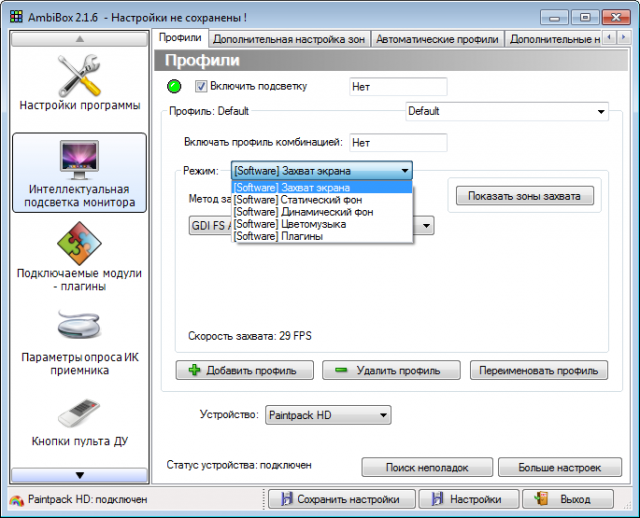

Після розташування стрічок і підключення системи до комп'ютера за допомогою комплектного USB-кабелю вам необхідно встановити майстер налаштування AmbiBox, який можна завантажити за наступним посиланням.

PaintPack 30 LED

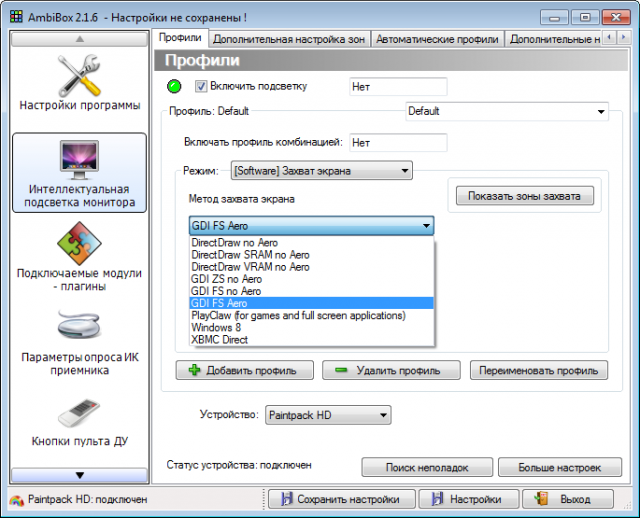

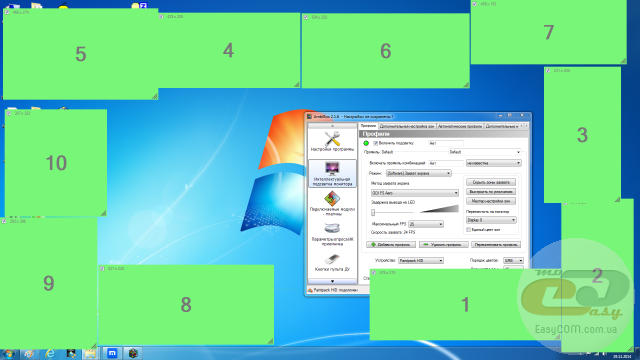

У першу чергу варто правильно зіставити зони захоплення кольору з реальним розташуванням кожної світлодіодної стрічки. Для цього в ПЗ присутня клавіша «Показати зони захоплення». Після її натискання з'являться зони, які можна змінювати місцями, збільшувати, зменшувати й переміщати в будь-яке місце на екрані. Також можна відключати вибірково кожну із зон для того, щоб правильно зіставити їх із розташуванням світлодіодних стрічок.

PaintPack 30 LED

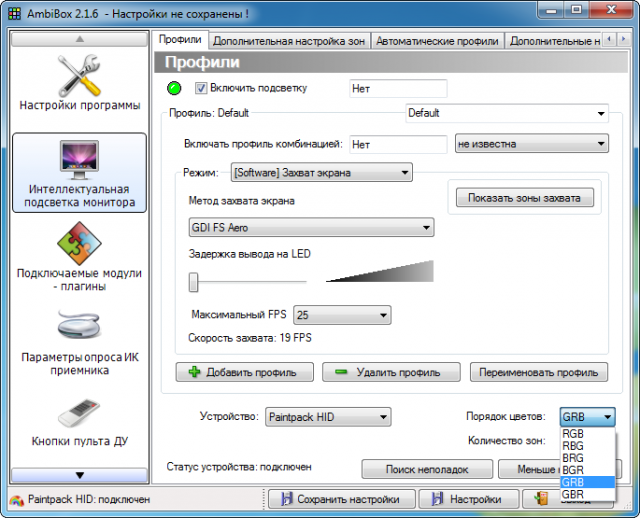

Для правильного відображення кольорів потрібно ще й змінити порядок кольорів методом їх перебору й перевірки коректності відображення червоної, зеленої та синьої складової. У нашому випадку правильним виявився режим GRB. Але варто відзначити, що не всі кольори при цьому відображалися повністю коректно. Наприклад, жовтий колір виявився з відтінком зеленуватого, синій – з відтінком бірюзового, а білий був із блакитнуватим світінням.

PaintPack 30 LED

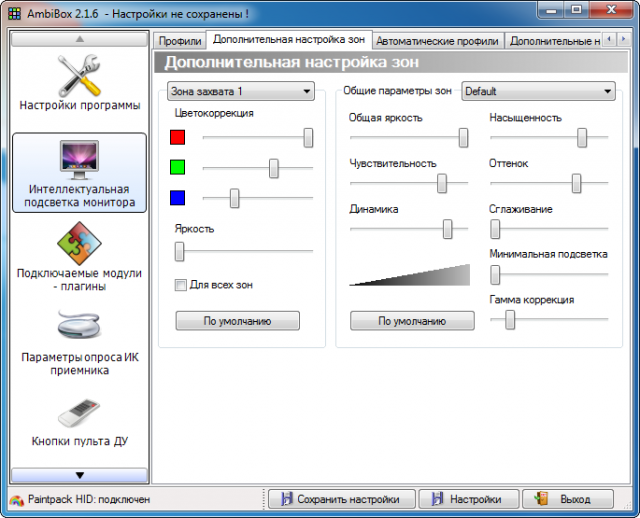

Для точного налаштування довелося скористатися вкладкою «Додаткове налаштування зон». У ній можна відрегулювати налаштування основних кольорів, а також яскравість, гаму та інші параметри. Після закінчення регулювання майже всі кольори відображалися коректно, за винятком жовтого, який як і раніше був ближчим до зеленого.
