Оновлена специфікація NVIDIA GeForce GTX 970: 56 ROP-блоків і 1792 КБ кеш-пам'яті L2

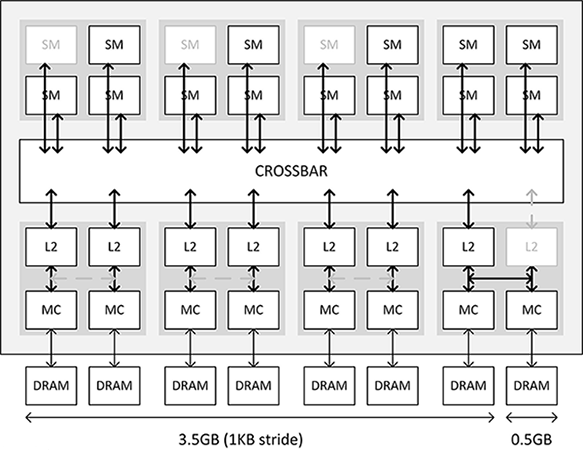

Щоб остаточно прояснити проблему з падінням пропускної здатності відеокарт серії NVIDIA GeForce GTX 970 була розроблена наступна структурна схема взаємодії графічного процесора та відеопам'яті.

NVIDIA GeForce GTX 970

У верхній її частині ми бачимо шістнадцять блоків SM, три з яких деактивовані (виділені сірим кольором). Тобто повна їхня комбінація відповідає структурі NVIDIA GeForce GTX 980, а зображена – NVIDIA GeForce GTX 970.

Посередині присутня загальна інтерфейсна шина (Crossbar), яка дозволяє обмінюватися даними між графічним процесором і кеш-пам'яттю, розташованою нижче.

Знизу розташовані вісім 32-бітних контролерів пам'яті (MC), кожний із яких доповнений 256-кілобайтною кеш-пам'яттю L2. Кожен блок кеш-пам'яті L2 пов'язаний з вісьмома ROP-блоками, а кожен контролер пам'яті відповідає за 1/8 загальної відеопам'яті, тобто за 512 МБ. У структурі NVIDIA GeForce GTX 980 усі вони задіяні, тому загальна кількість ROP-блоків досягає 64 і вся пам'ять використовує винятково власне зв'язування MC + L2. А от у структурі NVIDIA GeForce GTX 970 останній модуль кеш-пам'яті L2 разом з вісьмома ROP-блоками відключений. Більше того, для правильної роботи восьмому контролеру пам'яті необхідний доступ до кеш-пам'яті L2, тому інженери NVIDIA підключили його до кеш-пам'яті сьомого контролера пам'яті. Виходить, що сьомий модуль кеш-пам'яті L2 обслуговує відразу два контролери пам'яті. Пріоритет віддається першому, а другий уже одержує ресурси в міру можливостей. Звідси й падіння продуктивності при звертанні до останніх 512 МБ відеопам'яті в NVIDIA GeForce GTX 970.

Таким чином, кількість кеш-пам'яті L2 в NVIDIA GeForce GTX 970 становить 1792 КБ замість 2048 КБ, а актуальне число ROP-блоків досягає лише 56 замість 64. Звичайно, компанії NVIDIA варто було б із самого початку вказати на всі ці нюанси й представити обсяг відеопам'яті у вигляді 3,5 + 0,5 ГБ або яким-небудь іншим способом позначити дану структуру. Проте всі ці зміни жодним чином не перекреслюють багатьох незалежних тестувань відеокарт серії NVIDIA GeForce GTX 970, які вказують на її відмінний рівень продуктивності.

http://www.guru3d.com
Сергій Буділовський
