Огляд і тестування бездротового маршрутизатора TRENDnet TEW-812DRU
03-06-2014
Стрімке зростання популярності смартфонів вплинуло не тільки на продажі настільних ПК, але також відобразилося й на інших галузях IT-індустрії. Здавалося б, мережеві технології - мало не єдина область, де все йде своїм ходом по наміченому на кілька років уперед маршруту, незалежно від зовнішніх обставин. Однак і тут розробникам довелося форсувати події. Справа в тому, що всі сучасні мобільні гаджети для виходу в інтернет часто використовують Wi-Fi. У результаті навантаження на бездротові мережі дуже сильно зросло і стандарт IEEE 802.11n уже не в змозі з ним впоратися.
Тому на початку 2014 року була прийнята наступна його ревізія під назвою IEEE 802.11ас. Давайте коротенько проаналізуємо, які переваги вона несе для звичайного користувача, а також у чому ховаються основні відмінності від попереднього стандарту.
Отже, в першу чергу була збільшена ширина каналу з 40 до 80 МГц. Надалі, обіцяють, що вона зросте ще більше - до 160 МГц. Це дозволяє мережі IEEE 802.11ас відразу ж подвоїти / почетверити показники IEEE 802.11n. По-друге, максимальна кількість просторових потоків з 4-х збільшене до 8-ми, що також подвоює швидкість. По-третє, відбулася оптимізація методів передачі пакетів даних, що в остаточному підсумку знову ж повинно позитивним чином відобразитися на швидкості. І нарешті, з'явилася підтримка технології MU-MIMO.
Її переваги дуже добре представлені на даному рисунку. Тепер надлишкові просторові потоки не будуть «пропадати» даремно, а можуть використовуватися для обслуговування інших клієнтів. Це нововведення значно підвищить ефективність бездротових мереж, де на одну точку доступу припадає багато пристроїв.
Таким чином, об’єднавши всі фактори, теоретично можна одержати швидкість обміну даними близько 5 Гбіт/с. Однак на практиці таких результатів навряд чи вдасться досягнути, принаймні, у найближчі роки так точно. Незважаючи на перехід на діапазон 5 ГГц, місця для каналів однаково мало, особливо якщо мова йде про 160-мегагерцові. До того ж для 8-ми просторових потоків потрібне спеціальне апаратне забезпечення. Але ж кожний додатковий потік - це ще й зайві витрати електроенергії. Навряд чи виробники мобільних пристроїв підуть на такі жертви.
Тому давайте підведемо короткі підсумки, на що ж можна розраховувати нам, як споживачам, при переході на стандарт IEEE 802.11ас. Судячи з характеристик того обладнання, яке представлене вже зараз на ринку з так званої першої хвилі (Wave 1), реальна швидкість передачі даних зросте приблизно у два-три рази в порівнянні з мережами IEEE 802.11n. Звичайно, це поки ще небагато, але не будемо забувати, що дана технологія ще зовсім «сира» і «необкатана». Крім того, її впровадження навіть у такому вигляді дасть істотну вигоду, як домашнім, так і корпоративним клієнтам. Тому вже зараз купівля нового пристрою для мереж IEEE 802.11ас буде виглядати цілком виправданою.
Знайомство з ним ми почнемо на прикладі бездротового маршрутизатора TRENDnet TEW-812DRU.
Специфікація:
Виробник |
TRENDnet |
Модель |
TEW-812DRU |
WAN |
|
Тип |
Gigabit Ethernet (10/100/1000 Мбіт/с) |
Кількість портів |
1 |
Auto MDI/MDI-X |
так |
Фіксований IP |
так |
Динамічний IP |
так |
PPPoE/Russia PPPoE |
так |
Динамічний IP |
так |
Фіксований IP |
так |
PPTP |
так (Dual Access) |
L2TP |
так (Dual Access) |
IPSec |
немає |
BigPond Cable |
- |
Можливість задання вручну MAC |
так |
Можливість задання розміру MTU вручну |
так |
LAN |
|
Тип |
Gigabit Ethernet (10/100/1000 Мбіт/с) |
Кількість портів |
4 |
Auto MDI/MDI-X |
так |
Ручне блокування інтерфейсів |
немає |
WLAN |
|
Антена |
|
Кількість |
6 |
Тип |
внутрішні 6 dBi |
Можливість заміни антени/тип конектора |
немає |
Примусове задання номера робочої антени |
немає |
Ручне блокування бездротового інтерфейсу |
так |
Підтримка технології WPS |
так |
Частота роботи |
2,4 і 5 ГГц |
Підтримувані стандарти та швидкості |
|
802.11a |
до 54 Мбіт/с |
802.11b |
до 11 Мбіт/с |
802.11g |
до 54 Мбіт/с |
802.11n |
до 450 Мбіт/с |
802.11ac |
до 1300 Мбіт/с |
Регіон/ Кіл-ть каналів 2,4 ГГц |
1-13 |
Регіон/ Кіл-ть каналів 5 ГГц |
36, 40, 44, 48 |
Розширення протоколу |
- |
Можливість ручного задання швидкості |
так |
Вихідна потужність |
|
802.11a @ 54 Мбіт/с |
22 (FCC) / 18 (CE) дБм |
802.11b @ 11 Мбіт/с |
19 дБм |
802.11g @ 54 Мбіт/с |
18 дБм |
802.11n (2,4 ГГц) @ 450 Мбіт/с |
18 дБм |
802.11n (5 ГГц) @ 450 Мбіт/с |
22 (FCC) / 18 (CE) дБм |
802.11ac @ 1300 Мбіт/с |
23 (FCC) / 19 (CE) дБм |
Чутливість приймача |
|
802.11a @ 54 Мбіт/с |
-68 дБм |
802.11b @ 11 Мбіт/с |
-84 дБм |
802.11g @ 54 Мбіт/с |
-72 дБм |
802.11n (2,4/5 ГГц) @ 450 Мбіт/с |
-68 дБм |
802.11ac @ 1300 Мбіт/с |
-55 дБм |
Робота з іншою AP |
|
Підтримка WDS (міст) |
так |
Підтримка AP |
- |
Підтримка WDS + AP |
- |
Можливість роботи в режимі клієнта |
- |
Wireless repeater (повторювач) |
- |
Безпека |
|
Блокування широкомовного SSID |
так |
Прив'язка до MAC-адрес |
так |
WEP |
так, до 128 біт |
WPA-Personal |
так |
WPA2-Personal |
так |
WPA-Enterprise |
- |
WPA2-Enterprise |
- |
802.1x (через Radius) |
немає |
Можливості прошивання |
|
Адміністрування |
|
Задання пароля на користувача admin |
так |
Можливість зміни додавання Login |
так |
Керування через WAN за заданими IP&port |
так |
WEB-інтерфейс |
так |
WEB-інтерфейс через SSL |
немає |
Власна утиліта |
так |
Telnet |
немає |
SSH |
немає |
COM-порт |
немає |
SNMP |
немає |
Можливість збереження та завантаження конфігурації |
так |
Вбудований DHCP сервер |
так |
Статичний DHCP по MAC |
так |
Підтримка UPnP |
так |
Протоколи підтримувані WAN |
|
Режим роботи звичайного комутатора для LAN, WAN і WLAN інтерфейсів |
так |
NAT |
|
one-to-many NAT (стандартний) |
так |
one-to-one NAT |
немає |
Можливість відключення NAT (робота в режимі роутера) |
- |
Можливість роботи в режимі мосту |
- |
VPN pass through |
|
IPSec |
- |
PPTP |
- |
PPPoE |
- |
L2TP |
- |
Traffic shaping (обмеження трафіку) |
- |
DNS |
|
Вбудований DNS-сервер (dns-relay) |
немає |
Підтримка динамічного DNS |
так |
Годинник |
|
Синхронізація часу |
так |
Задання часу вручну |
так |
Утиліти |
|
ICMP ping |
- |
Traceroute |
- |
Nslookup |
- |
Resolving |
- |
Ведення логу |
|
Логування виконання правил фаєрвола |
- |
Логування Wireless |
- |
Логування DHCP Leases |
- |
Логування Port Forwarding |
- |
Логування System Log |
- |
Зберігання усередині пристрою |
- |
Зберігання на зовнішньому Syslog-сервері |
- |
Надсилання на email |
- |
Роутинг |
|
Статичний (задання записів вручну) |
- |
Наявність і можливості вбудованих фільтрів і фаєрвола |
|
Можливості SPI (Stateful Packet Inspection) |
|
Підтримка SPI (Stateful Packet Inspection) |
так |
Можливість використання SPI у правилах |
- |
Наявність фільтрів/фаєрвола |
|
на LAN-WAN сегменті, обмеження доступу в інтернет |
так |
на WLAN-WAN сегменті, обмеження доступу в інтернет |
так |
на LAN-WLAN сегменті |
немає |
Підтримувані типи фільтрів |
|
З урахуванням SPI |
немає |
За MAC-адресою |
так |
За source IP-адресою |
так |
За destination IP-адресою |
так |
За протоколом |
так |
За source-портом |
так |
За destination-портом |
так |
Прив'язка до часу |
так |
За додатком |
немає |
За URL |
так |
За доменом |
- |
За словом |
- |
Робота зі службами списків URL для блокування |
немає |
Типи дій |
|
allow |
так |
deny |
так |
log |
немає |
Віртуальні сервери |
|
Можливість створення |
так |
Задання різних public/ private-портів для віртуального сервера |
так |
Можливість задання DMZ |
так |
Можливість задання DMZ-трафіку на рівні портів |
так |
Живлення |
|
Тип БЖ |
зовнішній, 12 В DC, 2 A |
Підтримка 802.1af (PoE) |
немає |
Додаткова інформація |
|
Підключення зовнішнього USB HDD, Flash (Samba(Storage) / FTP-сервера / медіа-сервера) |
так, 1 х USB 3.0 |
Підключення WEB-камери (відеоспостереження) |
немає |
Підключення 3G-модемів |
немає |
Підключення USB-принтера |
так |
Версія прошивання |
2.0.6.0 |
Розміри |
180 х 150 х 48 мм |
Вага |
395 г |
Сайт виробника |
Упаковка та комплект поставки
Маршрутизатор TRENDnet TEW-812DRU постачається в невеликій картонній коробці, яка надійно захищає його від пошкоджень під час транспортування. На лицьовій стороні наводиться зображення самого пристрою, а також зазначені його особливості:
- Easy Setup - інтуїтивно зрозумілий інтерфейс, завдяки якому роутер можна швидко налаштувати та ввести в експлуатацію навіть непідготовленому користувачу;
- Encrypted Wireless - для забезпечення безпеки переданих даних застосовується шифрування сигналу;
- Simultaneous Dual Band - підтримка одночасно двох бездротових з'єднань (1300 Мбіт/с + 450 Мбіт/с);
- Home Coverage - пристрій здатний забезпечити бездротове покриття у всьому будинку середніх розмірів;
- USB Share Port - наявність порту USB 3.0.
На звороті коробки наводиться модельний ряд бездротових маршрутизаторів компанії TRENDnet, серед яких TRENDnet TEW-812DRU є найбільш функціональним та швидким рішенням. Також тут поміщена досить наочна ілюстрація, яка дозволяє оцінити усі переваги двох бездротових з'єднань у межах звичайного дому або квартири.
Комплект поставки роутера TRENDnet TEW-812DRU включає все необхідне, що може знадобитися користувачу для його підключення, налаштування та подальшої експлуатації:
- посібник користувача;
- диск із документацією та утилітами;
- адаптер живлення від електромережі;
- мережевий кабель.
Зовнішній вигляд
Роутер має непомітний дизайн, що для пристрою, який знаходиться, як правило, на очах, є скоріше перевагою, аніж недоліком. Незважаючи на наявність характерної металевої фактури на панелях, увесь корпус зроблений повністю з пластику. Антени мають внутрішнє розташування, що знову ж сприятливо позначається на зовнішньому вигляді пристрою.
Судячи з наявності гумових прокладок, виробник передбачає, що модель TRENDnet TEW-812DRU буде використовуватися у вертикальному положенні. Хоча з підключеними кабелями її стійкість буде під сумнівом. В принципі ніхто не заважає покласти маршрутизатор набік. Однак у такому випадку кришка корпусу контактує безпосередньо з поверхнею столу або інших меблів, оскільки гумових прокладок на ній уже не передбачено. Відзначимо, що роутер не обладнаний настінним кріпленням.
На торцях корпусу розташовані вентиляційні отвори, які разом з порівняно великою висотою (48 мм) повинні забезпечити хороше охолодження внутрішніх компонентів. На дні також можна виявити маленьку клавішу («RESET»), яка служить для скидання налаштувань роутера.

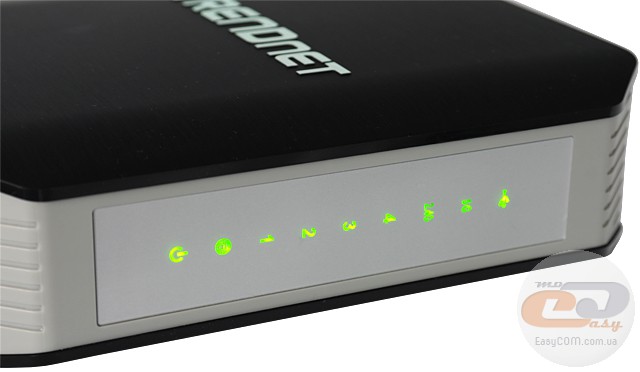

На одній із бічних сторін розташований ряд індикаторів, які сигналізують про стан пристрою. На протилежній панелі розташовані роз’єми та елементи керування маршрутизатором:
- вхід для зовнішнього адаптера живлення;
- порт WAN (1000 Мбіт/с);
- чотири порти LAN (1000 Мбіт/с);
- клавіша WPS для швидкого підключення маршрутизатора;
- роз’єм USB 3.0.
Внутрішнє обладнання
Усі компоненти TRENDnet TEW-812DRU помістилися на одній друкованій платі, лише антени винесені за її межі. Відзначимо ретельний підхід виробника до охолодження «найгарячіших» елементів. Особливо заслуговує на увагу досить значний алюмінієвий радіатор на головному процесорі.
Майже вся керуюча логіка зосереджена на лицьовій стороні плати. «Серцем» роутера є 2-ядерний ARM-процесор BROADCOM BCM4708A0 з частотою роботи 1 ГГц. Він функціонує у зв'язці з двома контролерами: BROADCOM BCM4360 і BROADCOM BCM4331. Перший забезпечує роботу бездротового каналу зв'язку зі швидкістю передачі до 1300 Мбіт/с, а другий - до 450 Мбіт/с.
Підсистема оперативної пам'яті складається з однієї мікросхеми Winbond W9751G16KB-25 типу DDR2 обсягом 64 МБ. Налаштування роутера записуються в енергонезалежну флеш-пам'ять MXIC MX 25L6406E ємністю 8 МБ.
Підсилювачами сигналу на частоті передачі 5 ГГц виступають три чіпи SKYWORKS 5003L1. Стільки ж використовується для посилення сигналу на частоті передачі 2,4 ГГц, тільки в цьому випадку вони представлені контролерами SKYWORKS 2605L.
WEB-інтерфейс

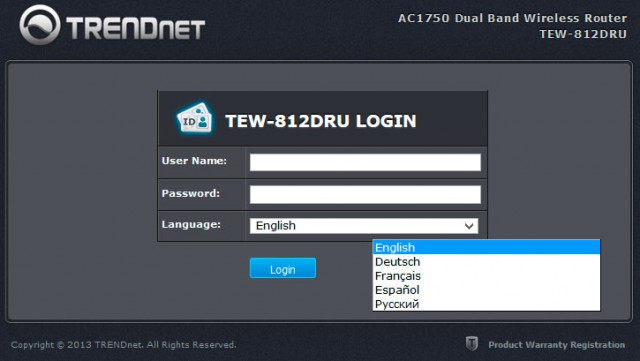

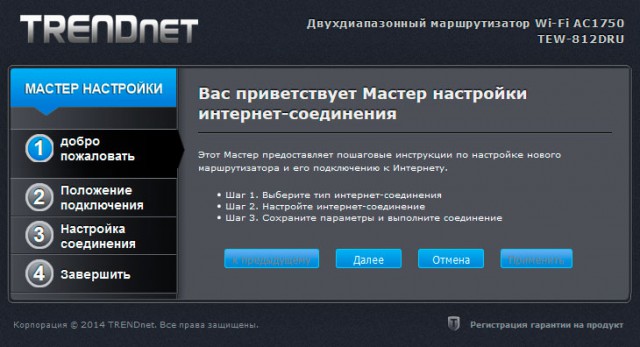

Конфігурування маршрутизатора здійснюється за допомогою WEB-інтерфейсу. При першому запуску відкриється вікно майстра налаштування, у якому поетапно розказано що і як потрібно робити. Відзначимо можливість вибору російської локалізації, що значно спрощує роботу з WEB-інтерфейсом.

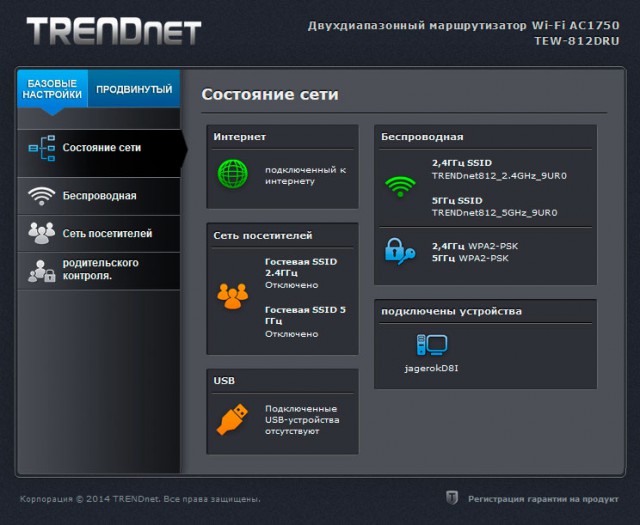

По завершенню процесу первинного конфігурування роутера, з'явиться основне вікно, де виводиться інформація про стан мережі, список підключених пристроїв, а також відкривається доступ до додаткових налаштувань. Вони згруповані в лівій області екрану та розділені на дві частини: «Базові» і «Просунуті».

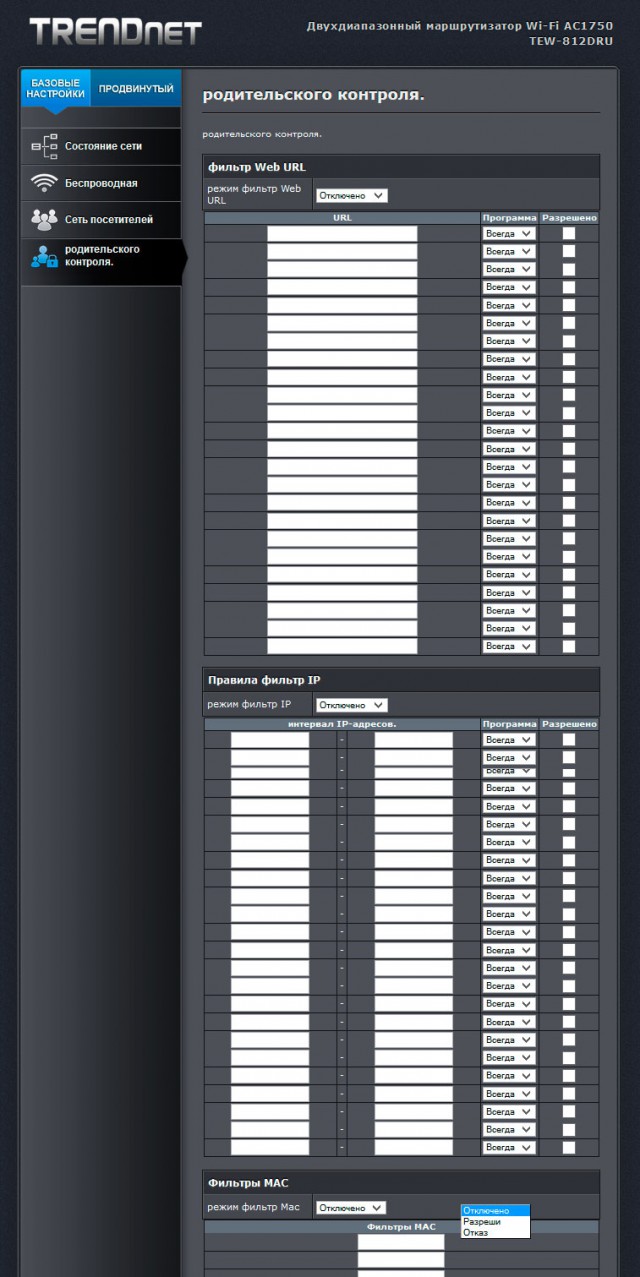

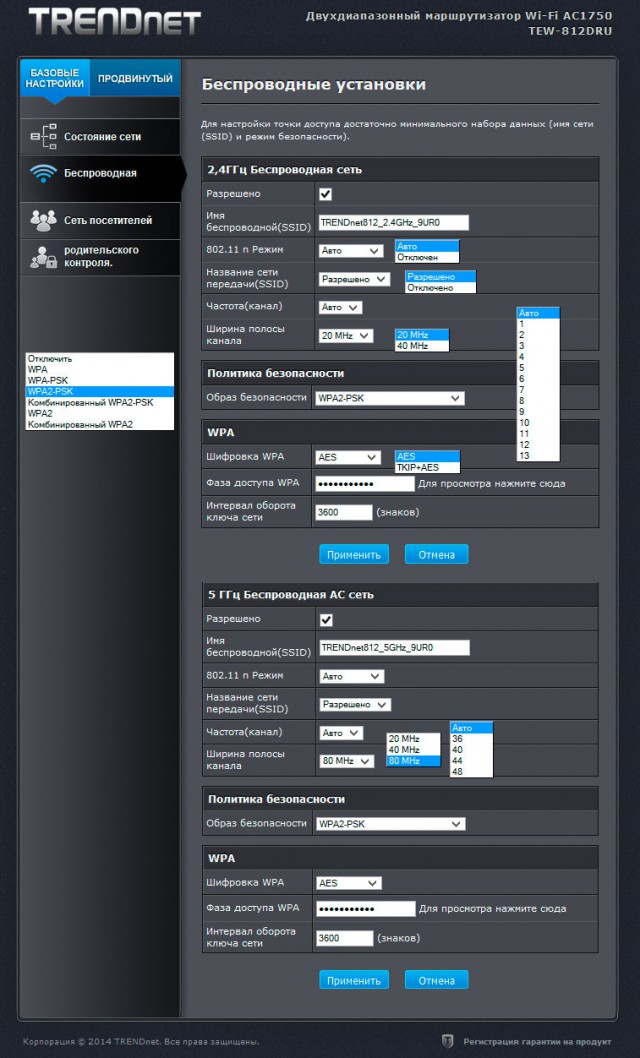

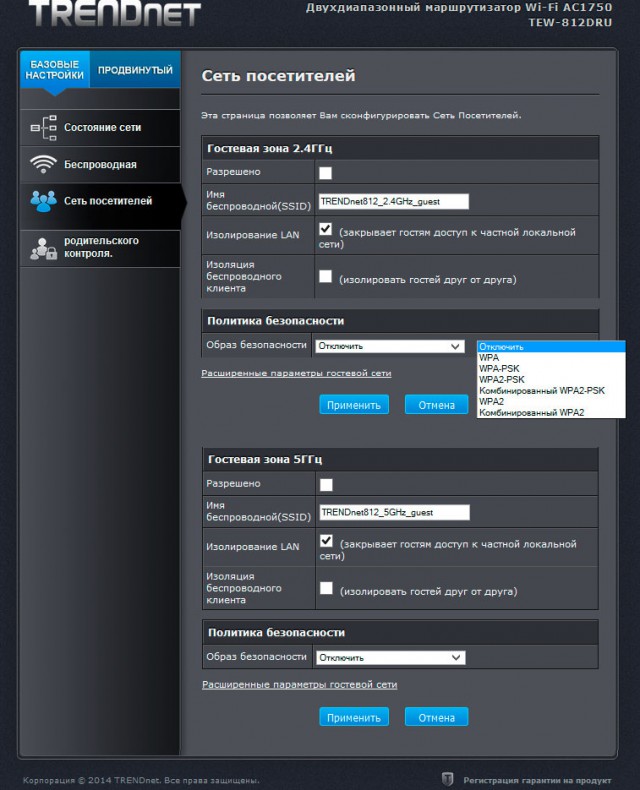

Більшості користувачів цілком вистачить набору «Базових» опцій. Крім перегляду стану мережі, тут також можна налаштувати бездротові канали 2,4 ГГц і 5 ГГц, політику безпеки, метод шифрування даних і параметри гостьової мережі. Для обмеження відвідування небажаних ресурсів слід звернутися до вкладки «Батьківський контроль». Фільтрація здійснюється за трьома основними полями: URL-адреса, IP і MAC.

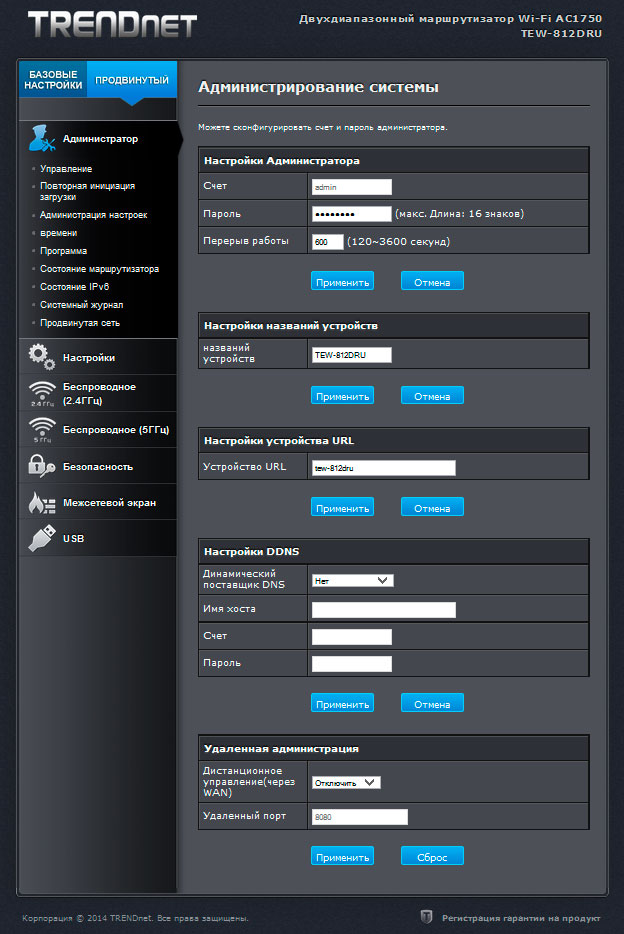

Більш тонке конфігурування роутера здійснюється за допомогою групи вкладок «Просунутих» опцій. Перша носить назву «Адміністратор». Тут є можливість керувати паролями доступу, зберігати або завантажувати профілі налаштувань, оновлювати прошивання, автоматизувати роботу пристрою, а також переглядати журнал подій.

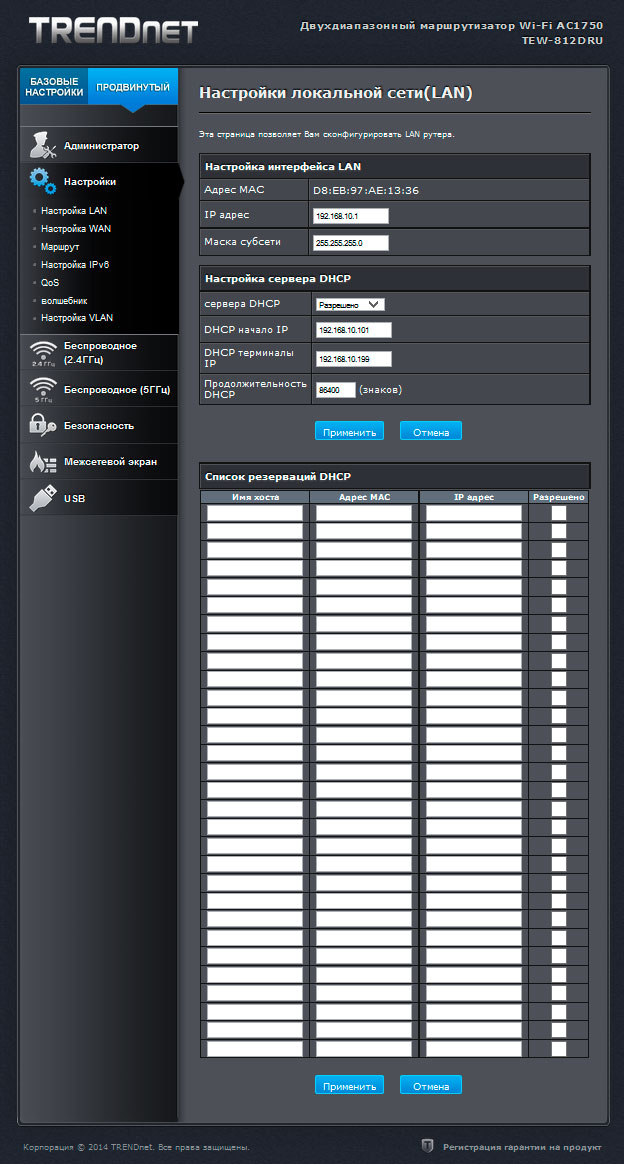

Вкладка «Налаштування» відкриває доступ до параметрів провідної мережі LAN/WAN. Є як стандартні опції, які стосуються статичних адрес, налаштувань DNS- і DHCP-сервера і віртуальної мережі VLAN, так і ті, які відповідають за розширений функціонал маршрутизатора. Зокрема, мова йде про можливість конфігурації протоколу IPv6 і механізму QoS.

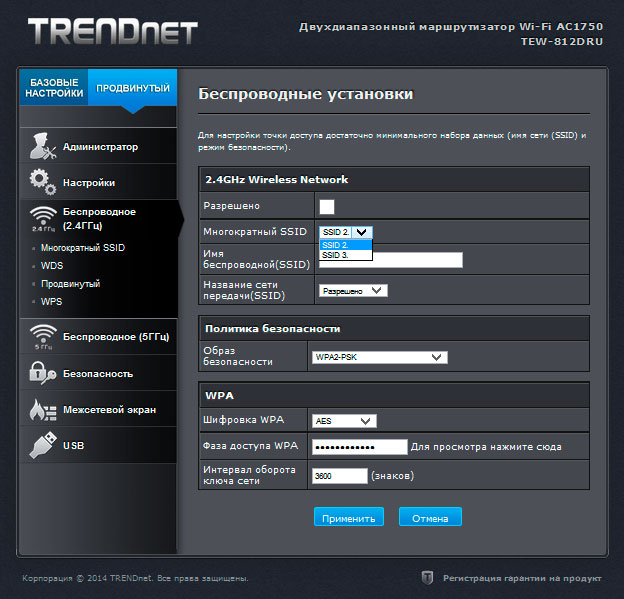

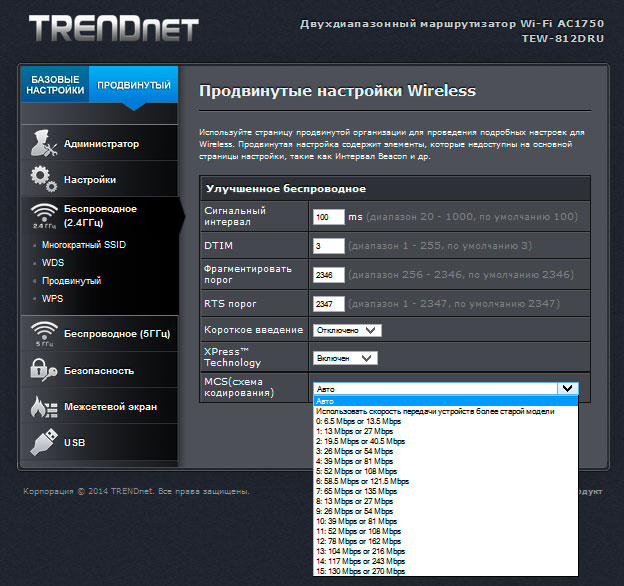

Наступні дві вкладки, «Бездротове (2,4 ГГц)» і «Бездротове (5 ГГц)», дозволяють більш тонко сконфігурувати бездротові мережі відповідних діапазонів.

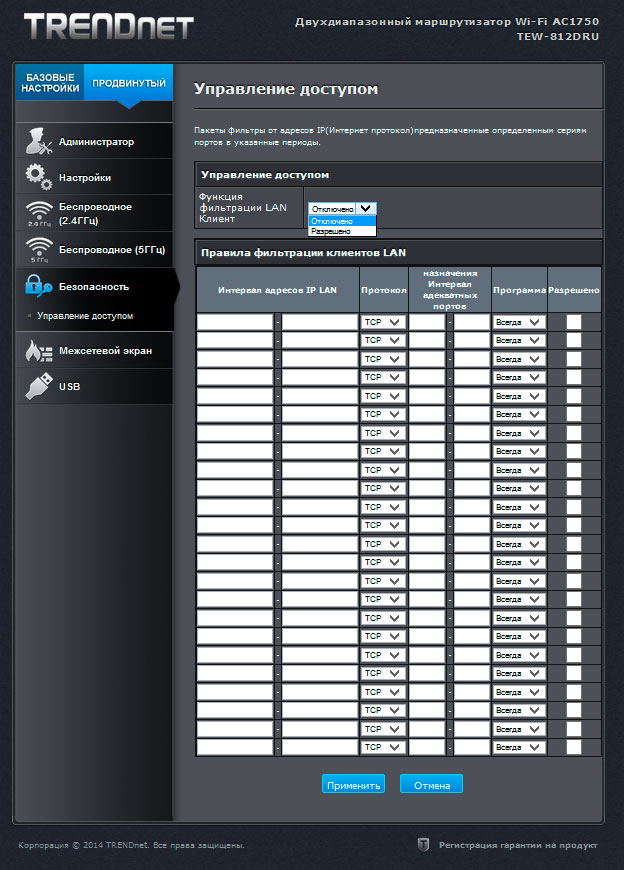

На вкладці «Безпека» задаються правила для фільтрації трафіку від пристроїв, підключених до мережі LAN за двома ключовими параметрами: IP-адресою та номером порту.

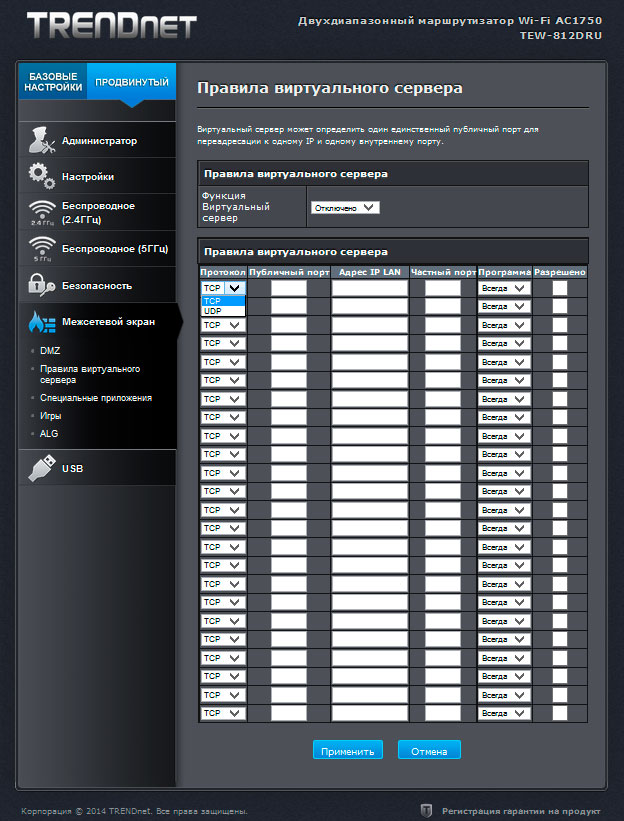

Наступна група налаштувань, «Міжмережевий екран», відкриває доступ до опцій політики безпеки віртуального сервера.

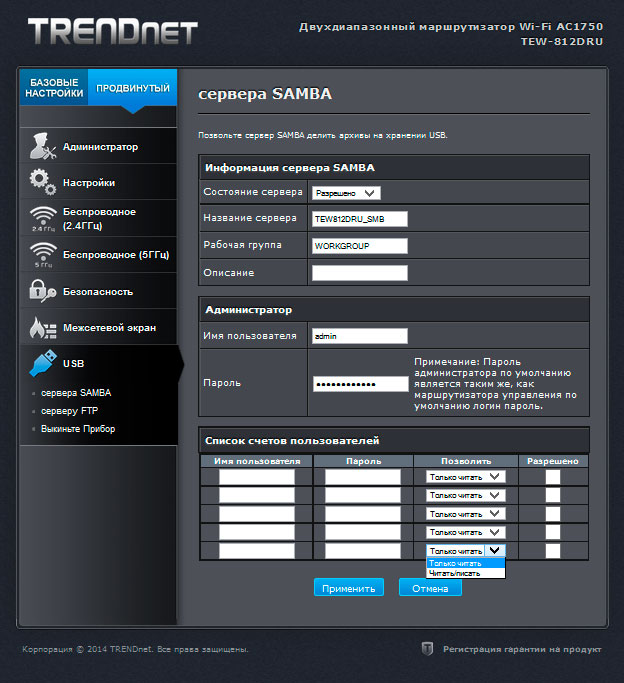

Останньою є вкладка «USB». Вона дозволяє визначити налаштування доступу до SAMBA- і FTP-сервера, а також одержати інформацію про накопичувачі, підключені до роутера через роз’єм USB 3.0.
Увесь список доступних налаштувань маршрутизатора та можливостей його WEB-інтерфейсу представлений нижче в галереї «скріншотів».
Відзначимо, що функціонал моделі TRENDnet TEW-812DRU досить багатий, тому вона відмінно підійде і для домашнього, і для корпоративного сегменту ринку.
Тестування
Головною проблемою мережевих технологій, а особливо бездротових ліній, можна назвати перешкоди передачі сигналу. Саме вони змушують витрачати на розшифрування та додаткову перевірку кожного переданого пакета обмежені обчислювальні ресурси Wi-Fi-клієнта. Створити радіоперешкоди для бездротового каналу дуже просто - це робить практично будь-який електроприлад або цифровий пристрій. Особливо сильний вплив може виявляти звичайнісінька побутова техніка: мікрохвильова піч, двигун холодильника або навіть лампа денного світла при її ввімкненні і т.д. Ще одним немаловажливим, а часто основним джерелом перешкод може стати велика щільність Wi-Fi-мереж, які оточують місце використання бездротового рішення. Враховуючи всі ці фактори, не можна говорити про повну повторюваність результатів тестів бездротового сегменту мережі.
Тому тестування всіх мережевих рішень, які потрапили в нашу лабораторію, відбувається в «ідеальних» умовах експлуатації: в одній кімнаті при прямій видимості та на відстані не більше двох метрів між точками. Для проведення експериментів ми використовували наступне додаткове мережеве обладнання: ASUS RT-N66U, ASUS EA-N66, TRENDnet TEW-805UB і Gigabit Ethernet Intel 82566MC.

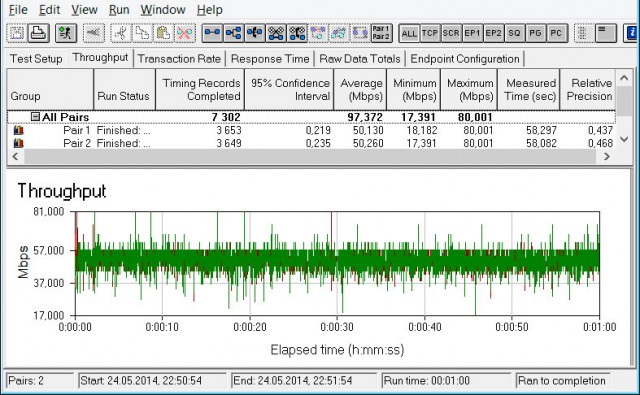

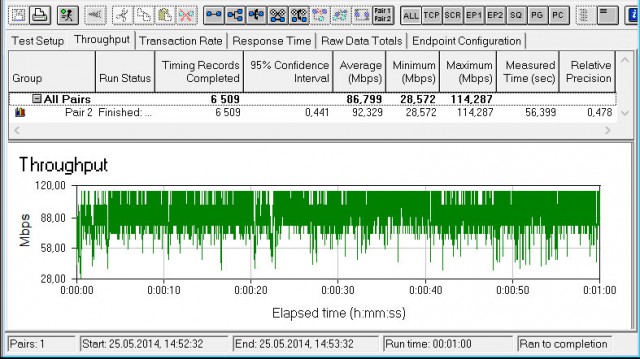

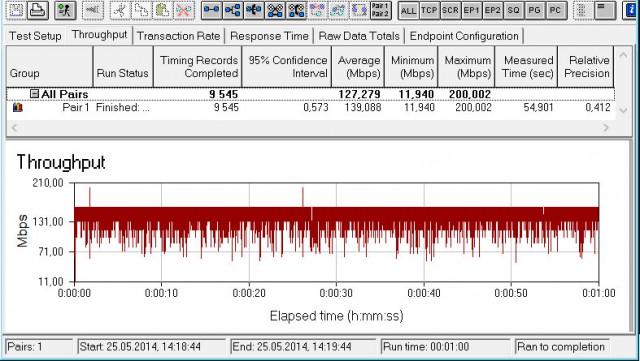

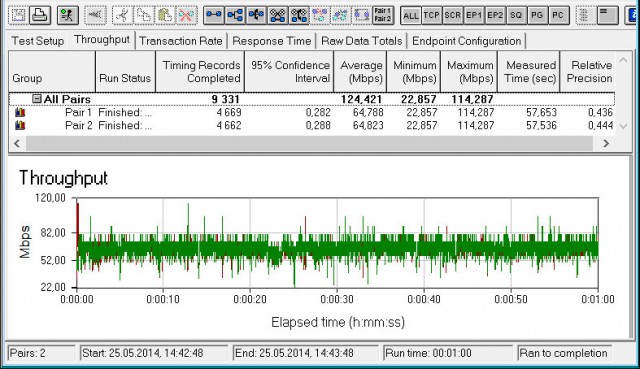

Порівняльне тестування працездатності на частоті 2,4 ГГц зі швидкістю з'єднання 300 Мбіт/с із використанням шифрування WPA2

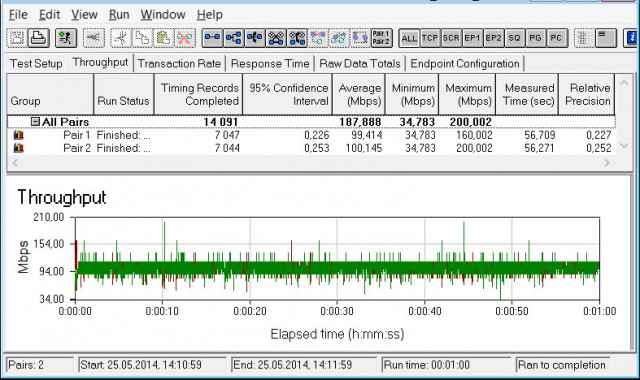

В обох напрямках
Потік даних від клієнта до маршрутизатора
Потік даних від маршрутизатора до клієнта
В обох напрямках у режимі 802.11ac

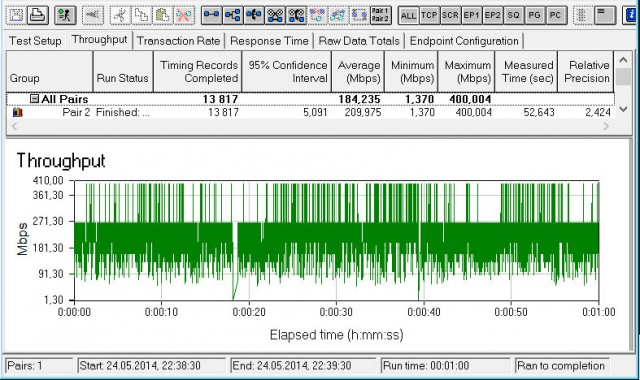

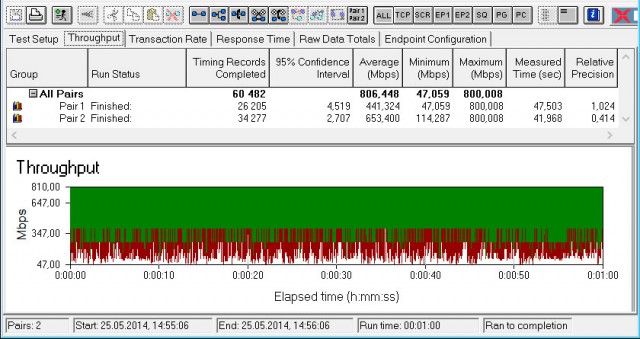

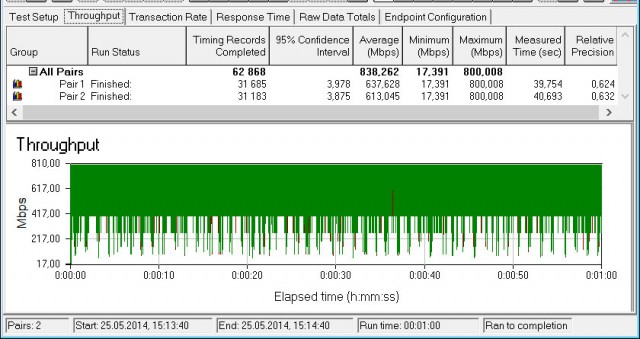

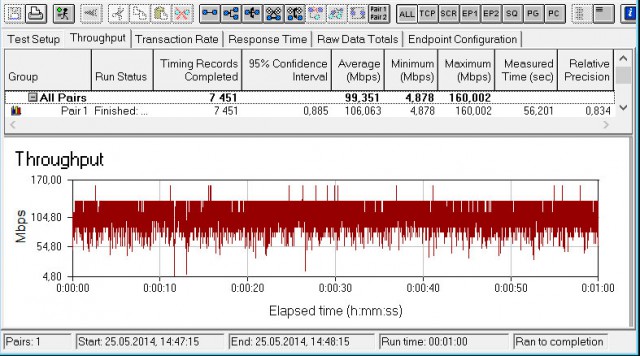

Порівняльне тестування працездатності на частоті 5 ГГц зі швидкістю з'єднання 450 Мбіт/с із використанням шифрування WPA2
В обох напрямках
Потік даних від клієнта до маршрутизатора
Потік даних від маршрутизатора до клієнта

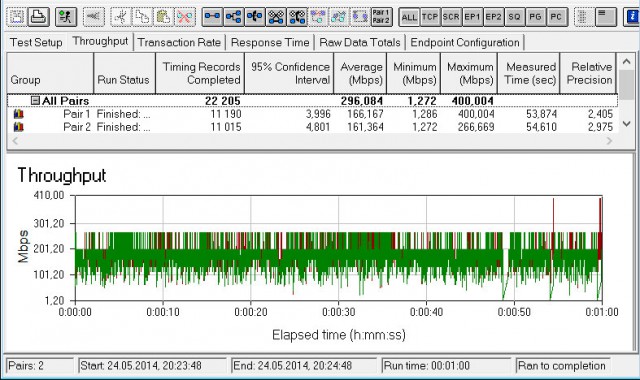

В обох напрямках у режимі 802.11ac

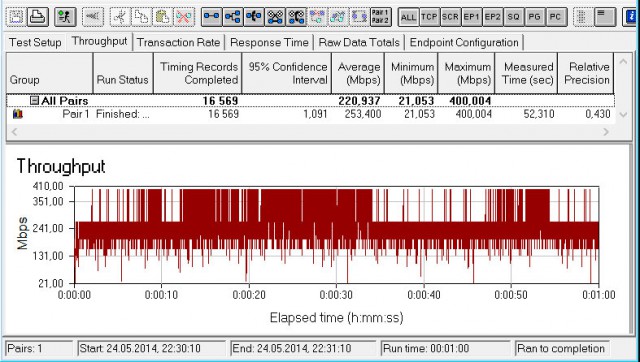

Потік даних від точки доступу до маршрутизатора в режимі 802.11ac
Потік даних від маршрутизатора до точки доступу в режимі 802.11ac
Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта в обох напрямках
Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

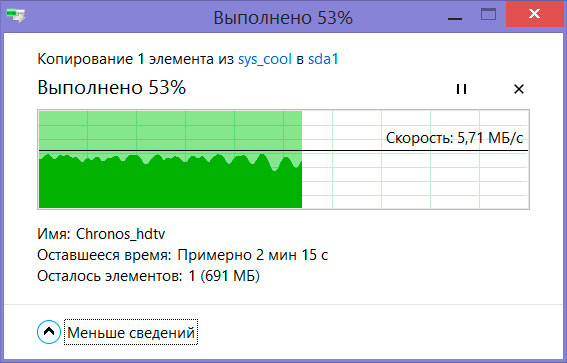

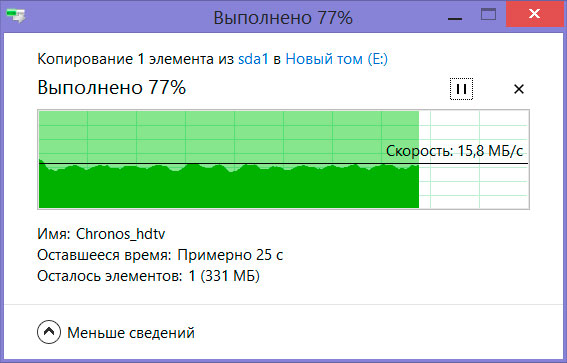

Порівняльне тестування швидкості читання/запису файлів за допомогою SAMBA-клієнта на підключений через роз’єм USB 3.0 зовнішній SSD-накопичувач
Читання з підключеного SSD-накопичувача
Запис на підключений SSD-накопичувач
У нашій тестовій лабораторії роутер TRENDnet TEW-812DRU продемонстрував себе досить добре. В найкращих умовах середня швидкість передачі даних в обох напрямках по бездротовому з'єднанню на частоті 2,4 ГГц (IEEE 802.11n) склала близько 124 Мбіт/с, а для 5 ГГц (IEEE 802.11n) досягала майже 188 Мбіт/с. Отримані результати цілком характерні для висококласних пристроїв стандарту IEEE 802.11n
При використанні режиму IEEE 802.11ac, середня швидкість передачі даних в обох напрямках по бездротовому з'єднанню на частоті 5 ГГц збільшилася до 296 Мбіт/с. При цьому під час тестування тільки одного напрямку максимальна швидкість зростала до 400 Мбіт/с. Як бачимо, впровадження нового стандарту не пройшло непоміченим, і користувач дійсно зможе відчути різницю на практиці.
Таким чином, можна з упевненістю говорити, що в межах домашньої та малої корпоративної мереж можливостей моделі TRENDnet TEW-812DRU, що стосуються бездротового зв'язку, вистачить цілком.
Функціональність вузла, відповідального за обмін даними через LAN-інтерфейси, досить хороша. Нагадаємо, що в роутері встановлені порти Gigabit Ethernet з теоретичною пропускною здатністю до 1000 Мбіт/с. Загальна швидкість при перехресній передачі даних склала трохи більше 806 Мбіт/с, а максимальна - 800 Мбіт/с. Такі результати для пристроїв подібного роду є більш ніж прийнятними.
Швидкість читання файлів через SAMBA-клієнт із підключеного до роутера через роз’єм USB 3.0 SSD-накопичувача склала близько 15,8 МБ/с, а запису - 5,71 МБ/с. При використанні FTP-з’єднання були отримані аналогічні результати. Такої продуктивності буде цілком достатньо для невеликого домашнього файл-сервера, однак у межах більш масштабної організації можуть виникнути проблеми.
Висновки
На прикладі маршрутизатора TRENDnet TEW-812DRU ми переконалися, що новий стандарт IEEE 802.11ac дійсно має переваги над IEEE 802.11n. У першу чергу вони стосуються швидкості з'єднання. В реальних умовах її середній показник з 188 Мбіт/с зріс майже до 300 Мбіт/с. Це дозволить вам без проблем передавати «важкий» контент у режимі реального часу бездротовим шляхом, наприклад, при перегляді відео високої якості. Також помітно зросте ефективність корпоративної Wi-Fi-мережі з великою кількістю клієнтів.
Крім того, роутер підтримує одночасну роботу на двох діапазонах: 2,4 ГГц (IEEE 802.11n - 450 Мбіт/с) і 5 ГГц (IEEE 802.11ac - 1300 Мбіт/с), що дозволяє створити дві бездротові мережі, які працюватимуть незалежно одна від одної з сумарною швидкістю 1750 Мбіт/с.
Модель TRENDnet TEW-812DRU оснащена гігабітними LAN-інтерфейсами та портом USB 3.0. Тому на її основі можна створювати не тільки мережі з високою ефективністю, але також організовувати і FTP-сховища. Додамо сюди зручний WEB-інтерфейс і можливість тонкого налаштування роутера й одержимо досить функціональний пристрій, який відмінно підійде і для домашнього, і для корпоративного сегментів ринку.
Переваги:
- підтримка стандарту IEEE 802.11ac;
- підтримка одночасної роботи двох бездротових Wi-Fi-каналів передачі даних: 5 ГГц і 2,4 ГГц;
- висока швидкість обміну даними в реальних умовах (у середньому 296 Мбіт/с в обох напрямках);
- наявність гігабітних портів LAN і WAN;
- наявність роз’єму USB 3.0, що значно розширює функціональність роутера та надає користувачу доступ до ряду сервісів: прінт-сервер, медіа-сервер, FTP-сховище;
- наявність апаратної клавіші режиму WPS;
- простота налаштування;
- зручний WEB-інтерфейс.
Автор: Сергій Мещанчук
Переклад: Олесь Пахолок
Висловлюємо подяку компанії TRENDnet за наданий для тестування маршрутизатор.
Висловлюємо подяку українському представництву компанії ASUS і TRENDnet за надане допоміжне обладнання.
