Огляд бездротового USB-адаптера Linksys WUSB300N

Бездротові рішення у швидкісній передачі даних сьогодні вже забезпечують максимум комфорту користувачам, звільнивши його від обмежуючих переміщення проводів. Вони вже стали дійсно народними і знаково-необхідними продуктами завдяки своїй доступній вартості. Саме впровадження і підтримка виробниками світового ринку цифрових пристроїв, стандарту IEEE 802.11n, на даний момент вже draft 2.0, і забезпечило можливість безперешкодного проникнення в наш побут такого зручного засобу швидкої бездротової передачі даних по специфікаціях Wi-Fi.

Нашу чергову серію оглядів бездротових рішень стандарту IEEE 802.11n  ми почнемо з продукції, представленої на ринку під брендом Linksys. Дане ім'я стало наслідком рішення світового лідера по виробництву комунікаційного мережного обладнання компанії Cisco Systems, вийти на ринок бюджетної продукції. Відзначаючи такі інтригуючі особливості, продуктів Linksys, як рекомендації Cisco Systems і досить низьку вартість обладнання, було ухвалене рішення включити в серію оглядів ряд продуктів з можливостями роботи в Wi-Fi мережах IEEE 802.11n. Першою серед них стане модель WUSB300N, що повинна дозволити реалізувати швидкий захищений доступ до мережі через універсальний інтерфейс USB 2.0. Головною особливістю даної моделі стали дві, на вигляд досить непогані, всеспрямовані антени. Така реалізація повинна забезпечити їй надійну і стабільну роботу в радіоканалі Wi-Fi. Не кожен виробник пожертвує стрункістю стилю виконання на догоду максимальній якості роботи, але дана модель хоч і не може похвалитися гладкістю і округлістю своїх форм, але продуманість дизайну це теж одне з її переваг. Оригінальність корпусу і якісна мобільність, забезпечувана даним рішенням, дозволить йому зайняти гідне положення серед пристроїв для організації мережі Wi-Fi через інтерфейс USB 2.0. Таке придбання допоможе власнику без особливих зусиль позбутися від так обридлих і естетично громіздких провідних комунікацій та отримати швидкості передачі інформації практично рівні Fast Ethernet. Головною заявленою особливістю даної моделі стане її робота на швидкості з'єднання до 300 Мбіт/с. Постараємося перевірити в тестах швидкісні і робочі можливості цієї моделі.

Linksys WUSB300N

Технічні характеристики

Виробник

Linksys

Модель

WUSB300N

WAN

Тип

USB 2.0, USB 1.0

Кількість портів

1

WLAN

Антена

Кількість

2

Тип

Вбудовані

Можливість заміни антени/тип коннектора

немає

Частотний діапазон

2.4 - 2. 4835 ГГц

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 й 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n draft 1.0

OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/Кількість каналів



Розширення протоколу

так (MIMO)

Можливість ручного завдання швидкості

так

Вихідна потужність

(максимальна?)

14 дБм

IEEE 802.11b @11Мбіт/с

14 дБм

IEEE 802.11g @54Мбіт/с

14 дБм

IEE802.11n @300Мбіт/с

14 дБм

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-86 дБм

IEEE 802.11g @54Мбіт/с

-68 дБм

IEEE 802.11n @300 Мбіт/с

-62 дБм





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

до 256 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA2-EAP

так

WPA2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

802.1x

немає

Живлення

Тип БЖ

від одного USB 5 В постійного струму +/- 5%

Додаткова інформація

Можливість роботи в режимі пункту доступу.

Так

Версія прошивання



Розміри

57 x 10 x 101 мм

Вага

29 м

Сайт виробника

http://www.linksys.com/

Все цены на Linksys WUSB300N

Саме такі характеристики були заявлені в технічній документації, завантаженій з сайту виробника.

Упаковка

Linksys WUSB300N

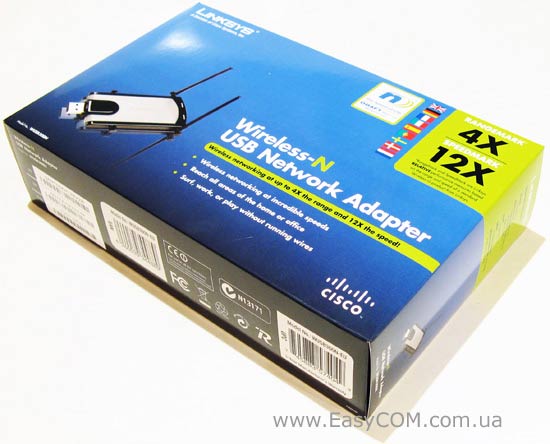

Пристрій впакований у різнобарвну коробку, виконану з глянсового картонного паперу. Саме упаковка містить зображення, які несуть певну інформацію про тестуємий  USB-Wi-Fi адаптер.

Linksys WUSB300N

На лицьовій стороні у верхньому правому куті знаходяться зображення прапорів різних країн. Така індикація нас інформує про можливі варіанти мов інтерфейсу, підтримуваних супровідним програмним забезпеченням. Виробник завбачливо, для зручності, відзначив головні особливості даного пристрою зеленими кольорами. Тому зацікавленим буде легко для себе визначити наступне:

  • збільшення пропускної здатності в 4 рази і швидкості з'єднання в 12 разів;
  • підтримка для бездротового каналу зв'язку стандарту Wi-Fi 802.11n;
  • участь у створенні даної розробки компанії Cisco Systems.

Linksys WUSB300N

Зворотна сторона оформлена досить стандартно, тут виробник постарався помістити коротку специфікацію про цю модель і схему приєднання даного адаптера до мережі кінцевого користувача. Праворуч наведений ряд моделей, з якими гарантується якісна робота даного Wi-Fi адаптера. У нижній частині синього поля розмістилося декілька побажань від виробника по використанню даного продукту.

Комплектація

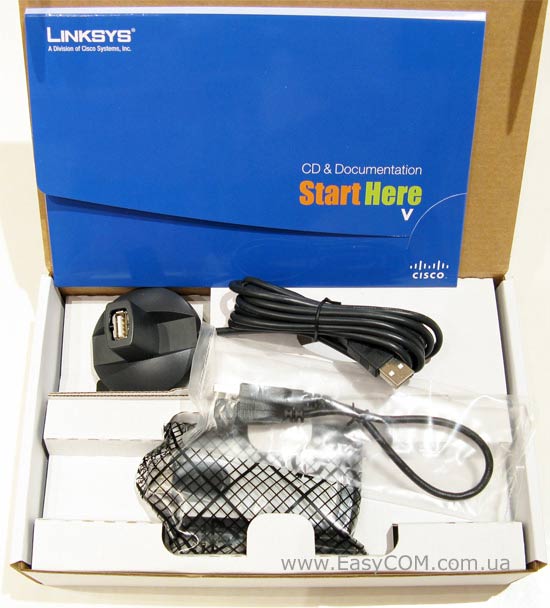

Якість рішень від компанії Linksys - це не тільки інтуїтивно зручне програмне забезпечення, але і продуманість комплекту постачання. Максимальна турбота про споживача помітна в наявності максимуму перехідників, які можливо знадобляться користувачу. А в невеликий синій конверт зі зручною засувкою вкладені вся документація і компактдиск для встановлення.

Linksys WUSB300N

У комплекті присутні:

  • USB 2.0 Wi-Fi адаптер Linksys WUSB300N;
  • CD-диск з ПЗ і документацією;
  • Посібник для користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Короткий USB перехідник;
  • Кредл для винесення в місце більш якісного прийому сигналу.

У комплектації можна відзначити наявність двох USB подовжувачів: короткий для використання в мобільних рішеннях і настільній підставці з досить великою довжиною проводу для стаціонарних ПК.

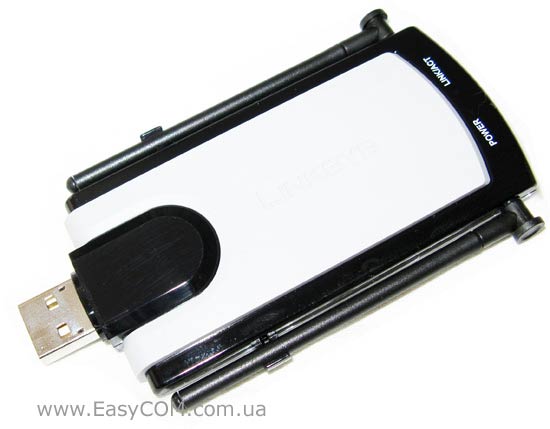

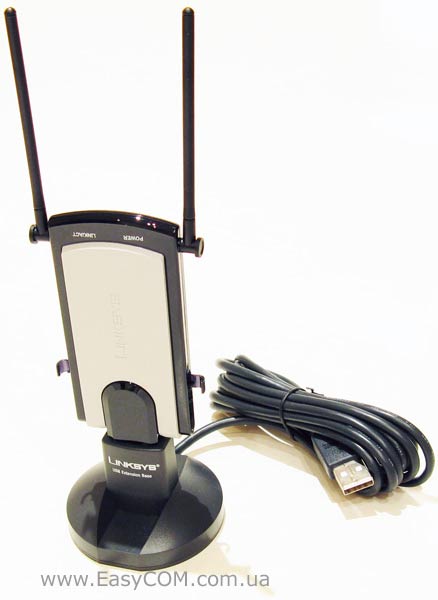

Адаптер WUSB300N

Linksys WUSB300N

У модельному ряді даної компанії зустрічаються як напівпрофесійні рішення з якісним захисно-практичним виконанням, так і рішення, які гідно доповнять дизайн будь-якого інтер'єру. Даний продукт втілив у собі практичність і якість стилю бездротових реалізацій. Присутність двох зовнішніх, хоча і невеликих, антен, з можливістю зміни їх розташування відносно корпусу на 360 градусів, дає йому як приріст стабільності роботи, так і привносить нотку індивідуальності в якісно продуманий стиль основного пластикового корпусу. Центральна частина його, виконана з матово сірого пластику, практично сполучає в собі стильний контраст із чорним глянцем і забезпечить стійкість до забруднення. Глянсові вставки з чорного напівпрозорого пластику надають родзинку цій моделі і забезпечують скритність розташованих під ними світлодіодів індикації роботи.

Linksys WUSB300N

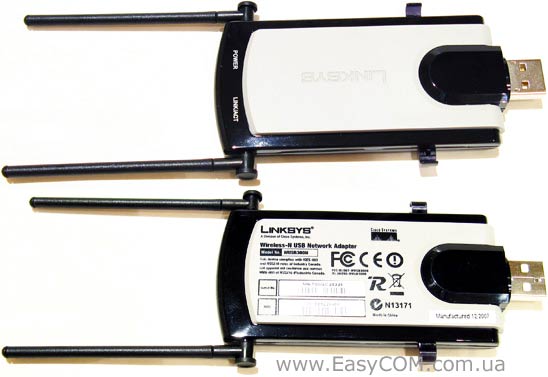

З протилежного боку від роз’єму з'єднання присутні індикатори робочої активності ясно-зелених кольорів. Один з них інформує про подачу живлення на пристрій (підключення до USB роз’єму), а другий про режим активності WLAN інтерфейсу адаптера WUSB300N. Зворотний бік, повністю повторює його лицьову поверхню, але на відміну від неї несе на своїй центральній частині повні технічні дані продукту з усіма сертифікатами відповідності світовим стандартам.

Linksys WUSB300N

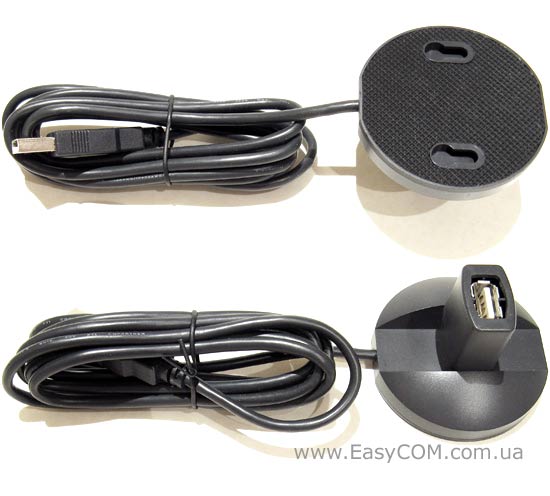

Наявність метрового проводу у кредла, що йде в комплекті постачання, дозволить власнику встановити USB Wi-Fi адаптер Linksys WUSB300N у місце максимально якісного прийому радіосигналу, що іноді дуже необхідно для нормальної роботи мережі. Його підставка має можливість кріплення на стіну, а інша поверхня покрита якісною гумовою підкладкою, що не дозволить легко змахнути даний кредл з горизонтальної поверхні.

Програмне забезпечення.

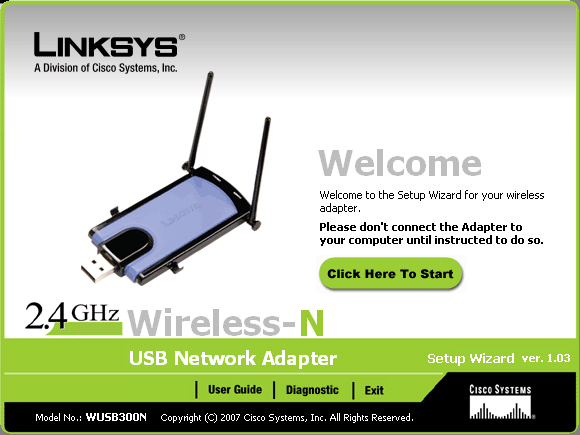

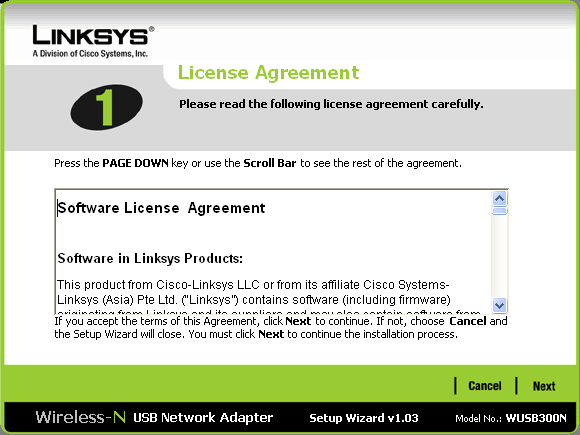

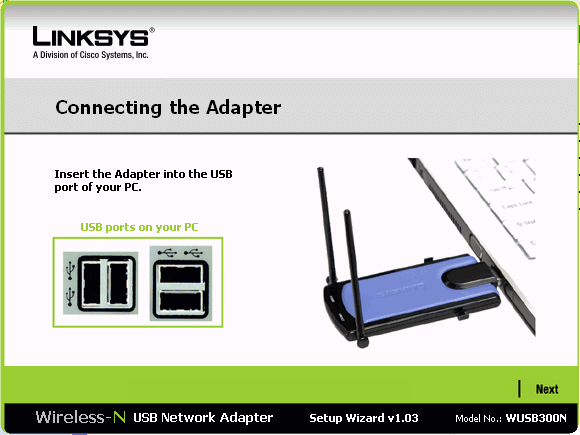

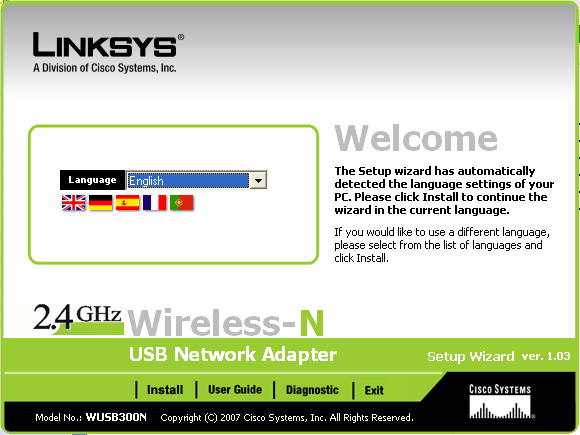

Програмне забезпечення, що маємо на диску в комплекті, дозволяє розраховувати на готовність моделі WUSB300N до швидкого виходу в мережу при дотриманні простого покрокового алгоритму налаштування, запропонованого утилітою. Варто відзначити, у даному пристрої немає підтримки фірмових технологій One Touch Setup й SecureEasySetup, що роблять налаштування мережі інтерактивною. Швидше за все, це пов'язане з бажанням виробника підвищити надійність і захищеність каналу зв'язку, створюваного через дану модель. Але зручний послідовний алгоритм може якісно спростити перше налаштування недосвідченому користувачу.

Не будемо заглиблюватися в дрібні деталі і так простого встановлення, зупинимося лише на вузьких місцях технології настроювання мережі.

Через індивідуальність кожної конкретної мережі, тут виробник надав вибір користувачу в налаштуванні мережного протоколу передачі. Або можна просто натиснути далі тоді необхідні дані будуть отримані автоматично через сервер DHCP, запущений на пункту доступу.

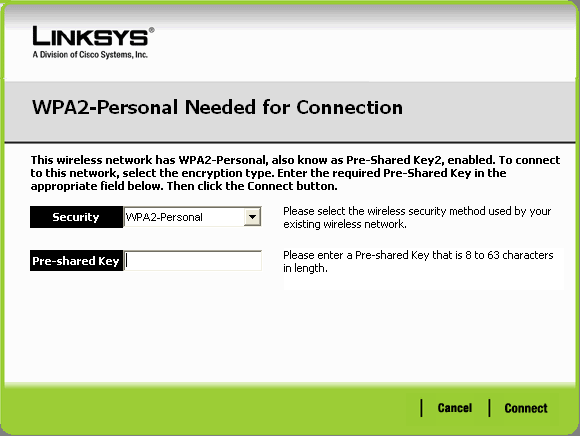

Виберемо спосіб шифрування і задамо ключ криптування каналу.

Все досить просто і інтуїтивно зрозуміло.

Далі постараємося більш докладно описати утиліту моніторингу і налаштування, що іде в комплекті постачання і встановлену нами в операційну систему Windows XP.

По закінченню інсталяції в системній панелі з'явиться значок, що описує стан з'єднання Wi-Fi каналу.

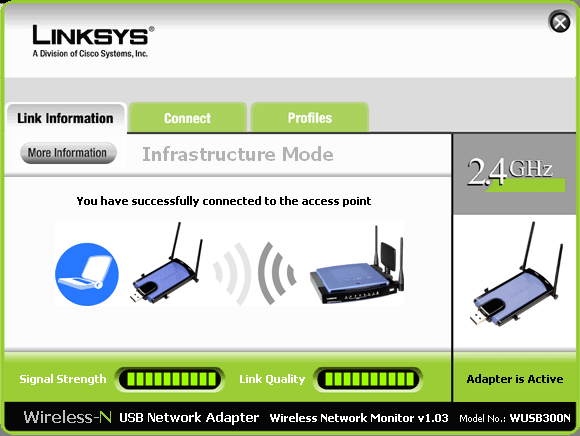

При натисканні на нього ми попадаємо в інформаційне вікно з індикацією рівня сигналу і його якості, а також загальними даними про цю утиліту і використаної нами моделі USB-Wi-Fi адаптера.

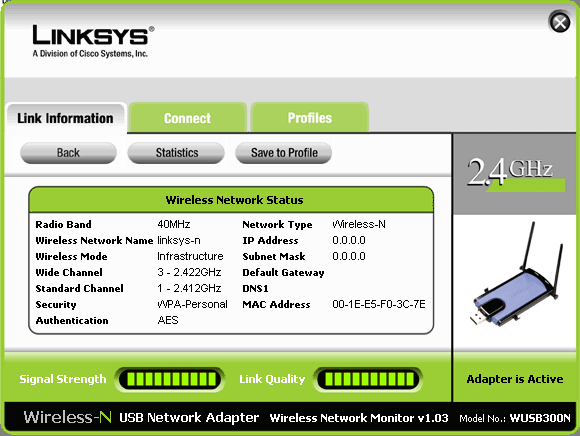

При натисканні на кнопку More Information у вікні Status можна отримати більш докладну інформацію про стан радіоканалу, його частоти роботи і всі налаштування TCP/IP.

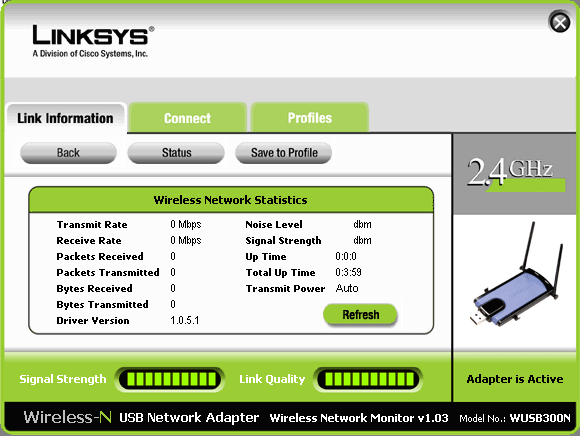

У закладці Statistics представлена досить докладна статистична інформація про роботу радіоканалу. Його частоти, швидкості передачі, рівні сигналів, час безперервного зв'язку, передану кількість байт і т.ін. В обох, наведених вище вікнах можна скористатися кнопкою збереження цієї інформації на локальний диск комп'ютера.

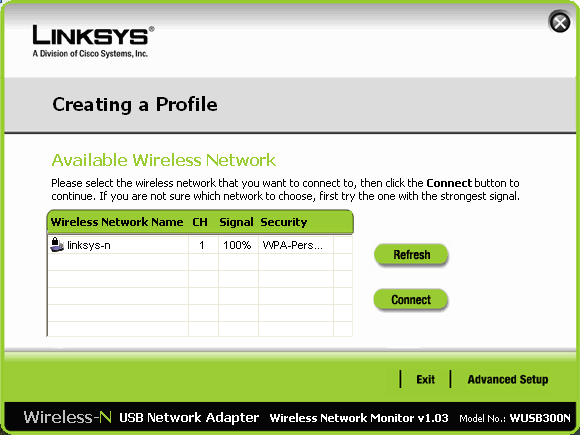

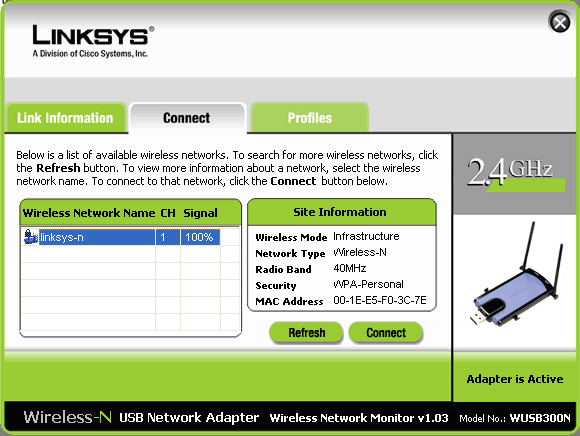

Закладка Site Surver запропонує нам вікно з інформацією про знайдені і доступні для підключення бездротові мережі, а так само коротку інформацію про них.

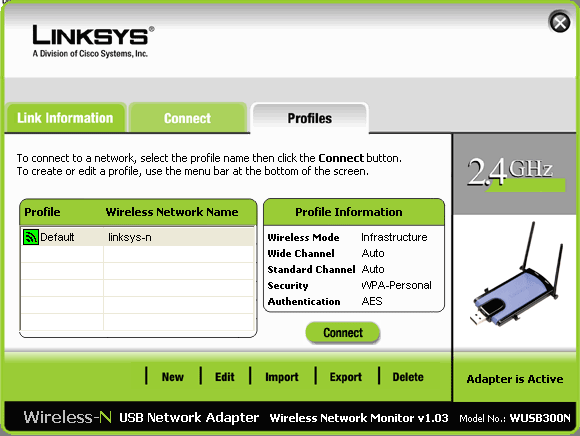

У меню «Profiles» маємо короткий опис профілю з'єднання, а також тут можна створити і налаштувати вручну і інші профілі.

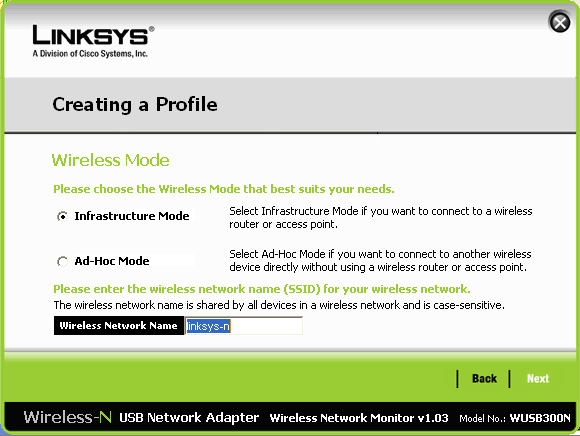

Задамо ім'я створюваного нами профілю.

Тут також є можливість роботи даного USB Wi-Fi адаптера в режимі пункту доступу. Таке рішення дозволить користувачу з'єднувати між собою два клієнти бездротової мережі.

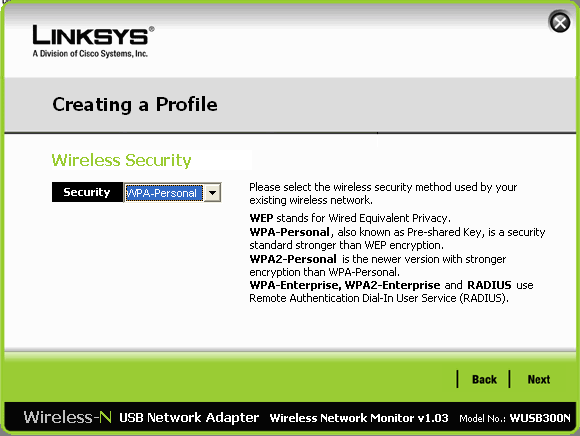

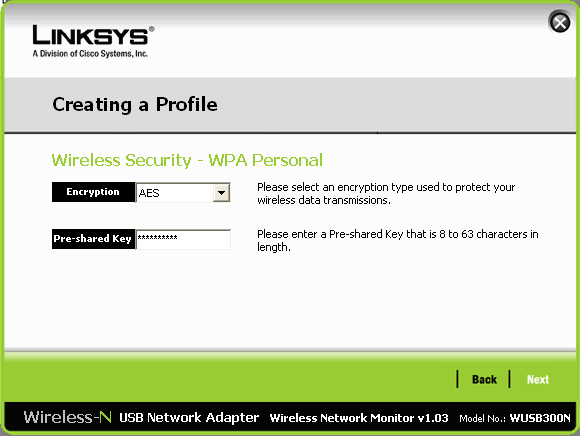

Вибираємо спосіб шифрування.

Задамо ключ криптування каналу.

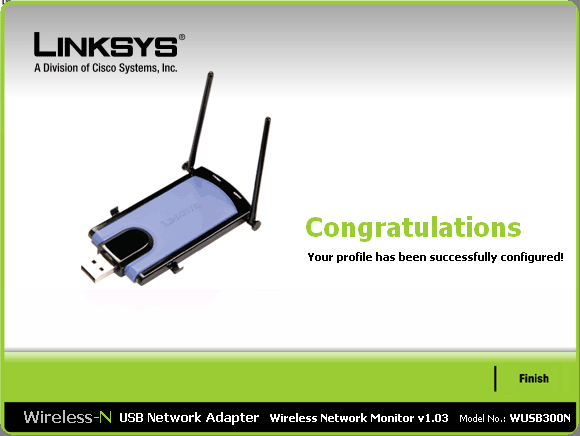

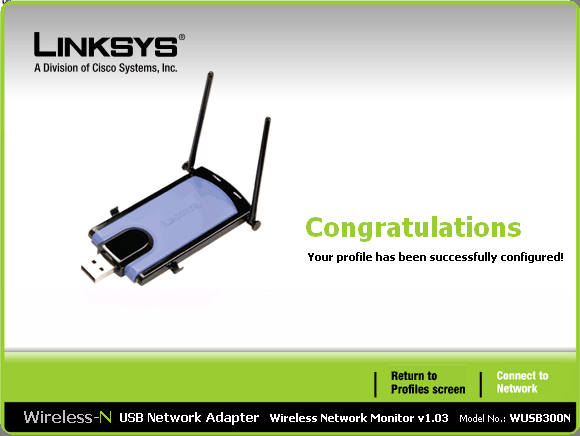

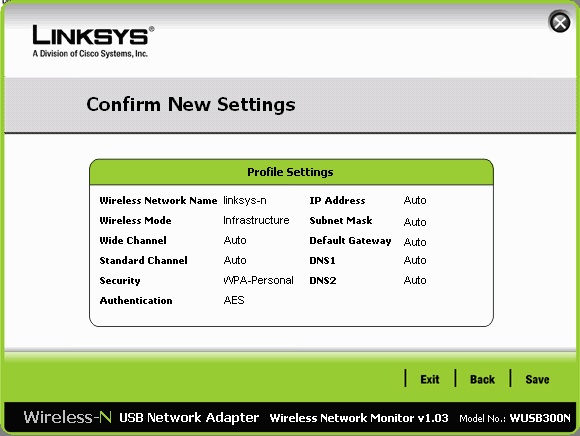

Наше з'єднання практично створене. Тепер залишається перевірити всі параметри у підсумковій таблиці, що запропонована інтерфейсом, і погодитися з ними.

Узагальнюючи думку щодо вищевикладених можливостей програмного забезпечення, нам приємно відзначити відмінну інформативність у сполученні з достатньою гнучкістю в налаштуваннях, а також наявність можливості роботи даного екземпляру в режимі пункту доступу.

Тестування

З огляду на досить стрімке поширення бездротових домашніх мереж і мереж малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE 802.11n, що дозволяє отримати швидкість близьку до Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу в стандартній панельній залізобетонній висотці. Але одразу варто обмовитися про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад,  використання в якості утеплювача підлог спіненого полієтилену на фольговій основі. Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуємо також якість переданого сигналу та безпосередньо пропускні можливості каналу самого адаптера і головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Дослідження проводилося на видаленні не більше двох метрів між пунктами. У тестуванні використовувався пункт доступу Linksys WAP4400N.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

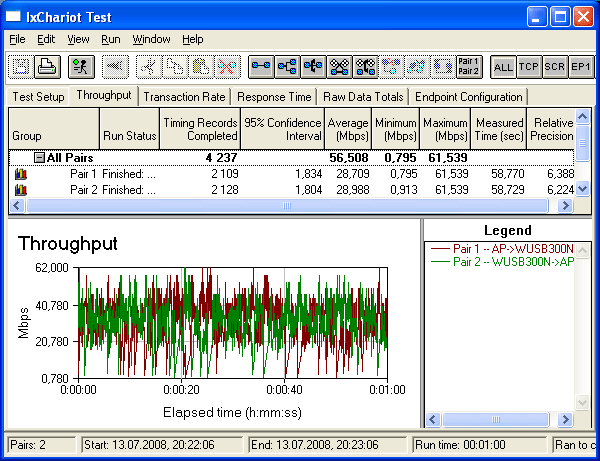

В обох напрямках.

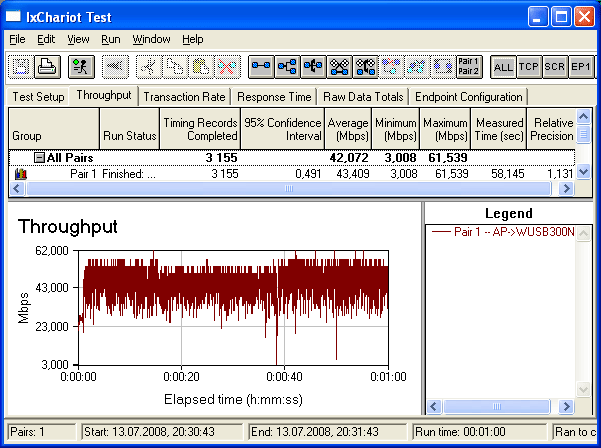

Потік даних від пункту доступу до USB адаптера.

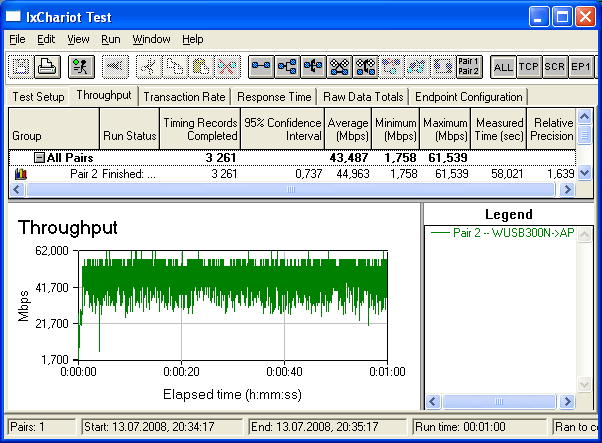

Потік даних від USB адаптера до пункту доступу.

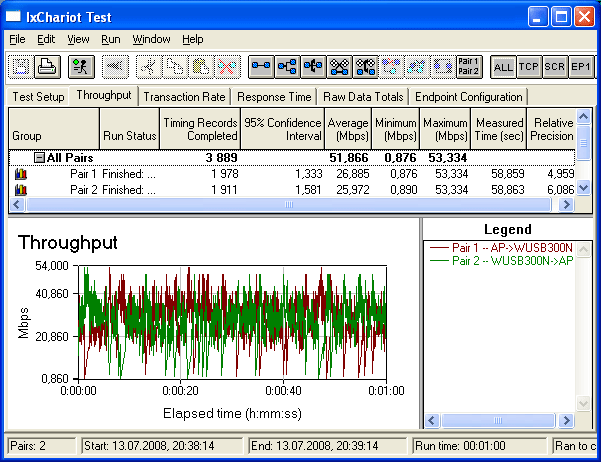

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2.

В обох напрямках.

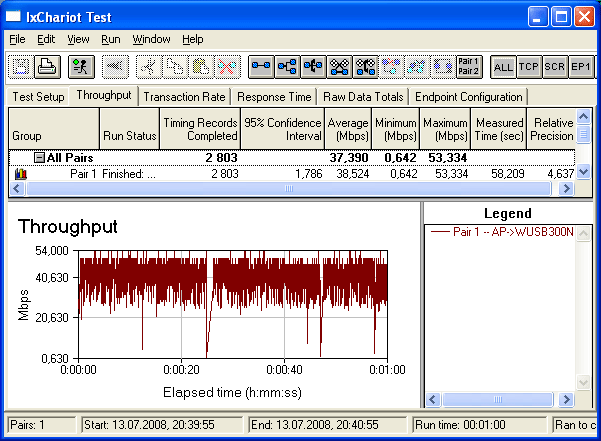

Потік даних від пункту доступу до USB адаптера.

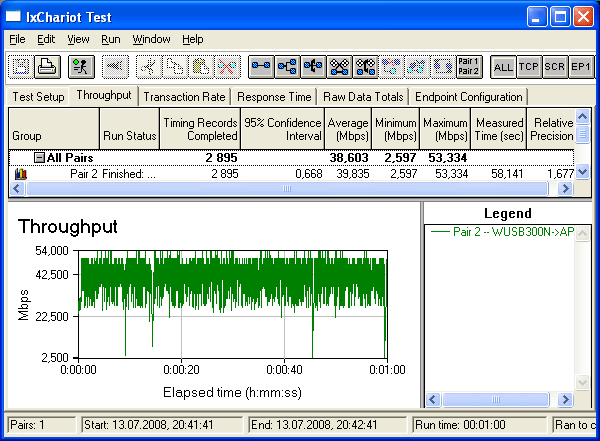

Потік даних від USB адаптера до пункту доступу.

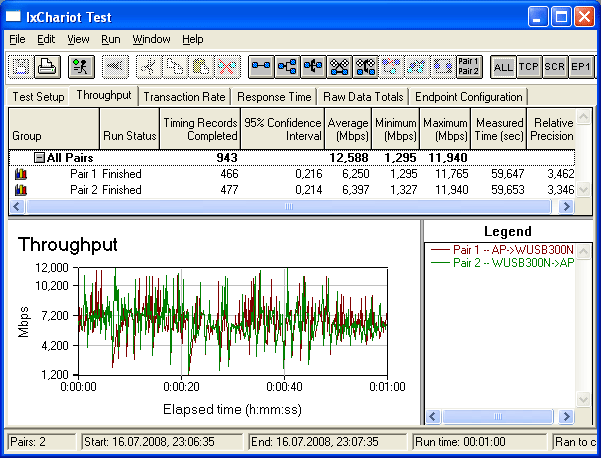

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

В обох напрямках.

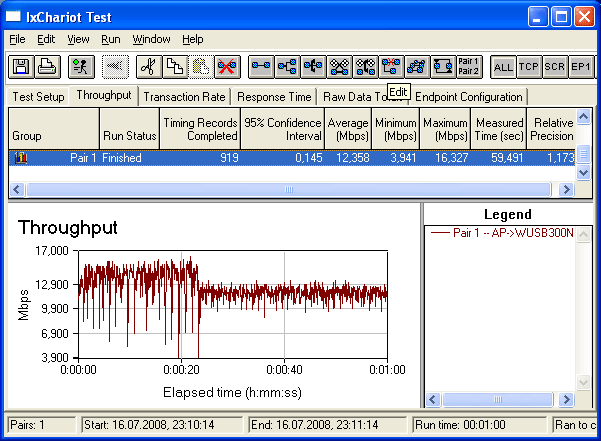

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

Згідно результатам тестування в найкращих умовах середня швидкість передачі склала 56 Мбіт/с, а при пікових підчищеннях до 61 Мбіт/с. Враховуючи використання в даній моделі USB інтерфейсу передачі і досить малопотужних передавачів з невеликими антенами, можна казати про відмінну працездатність екземпляра який розглядаємо. Також можна казати про нормальну сумісність випробуваного адаптера з обладнанням IEEE 802.11n специфікації, якщо ми не говоримо про швидкість з'єднання 300 Мбіт/с, а про реальну для даного адаптера швидкість передачі даних до 60 Мбіт/с.

По проникнення через залізобетонні перешкоди і стійкість до перешкод від побутової техніки можна суб'єктивно дати висновок про більш високі швидкості передачі даних для обладнання з підтримкою IEEE 802.11n, у порівнянні з «g» стандартом у тяжких умовах роботи. Але на цей фактор більше впливає використання більш якісних антен або їх кількості, ніж специфіки стандарту IEEE 802.11n.

Висновки

Адаптер Linksys WUSB300N можна порекомендувати як цікаве, а головне компактне і мобільне рішення з оригінальним дизайном для організації доступу до мережі Wi-Fi через роз’єм USB 2.0 безпосередньо підключенням по протоколу IEEE 802.11n. Поряд з досить гарною якістю виконання і відмінною забезпечуваною швидкістю доступу, даний зразок має непогану підтримку з боку розробника і гарну ціну за рішення такого рівня. Якісно продумана комплектація повністю врахує всі потреби користувача у використанні даного адаптера. Можливість роботи в режимі пункту доступу дозволить з'єднати два комп'ютери для передачі даних по Wi-Fi мережним інтерфейсам. Використання двох антен з регульованим положенням відносно корпусу, дозволяє не втрачати сигнал навіть у тяжких умовах середи пропущення радіоканалу.

Плюси:

  • Дуже практичний футуристичний і строгий дизайн.
  • Якісна стійкість сигналу за рахунок використання двох зовнішніх антен.
  • Досить швидке встановлення адаптера на ПК, що не викликає складностей.
  • Легке в освоєнні і зрозуміле супровідне програмне забезпечення.
  • Можливість встановлення на відстані метра від корпусу комп'ютера.
  • Можливість роботи в режимі пункту доступу.
  • Використання універсального інтерфейсу підключення USB.

Мінуси:

  • Дві зовнішні антени, що випирають.
  • Недосяжність заявленої швидкості з'єднання 300 Мбіт/с.
