Огляд бездротового PCI-адаптера Linksys WMP300N

З великого різновиду бездротових технологій зв'язку на сучасному ринку самим передовим і високопродуктивним став стандарт IEEE 802.11n. Саме пристрої, що підтримують цю специфікацію, можна сміло рекомендувати для передачі онлайнового відеопотоку високої чіткості (HD DVD HDTV). Завдяки підтримці технології MIMO (Multiple Input Multiple Output), бездротові мережні адаптери теоретично дозволяють передавати дані швидше, ніж традиційне мережне обладнання Fast Ethernet. Вони незамінні для передачі мультимедіа потоків, обміну великими файлами і т.ін. Просто робота в мережі з підвищеними швидкостями обміну цифровими потоками стає набагато комфортніше і швидше. Саме розгляду запропонованих на ринку пристроїв цієї специфікації і їх можливостей ми і присвятили серію оглядів.

Розглянемо продукцію, представлену на ринку під брендом Linksys. Дане ім'я стало наслідком рішення світового лідера з виробництва комунікаційного мережного обладнання компанії Cisco Systems вийти на ринок бюджетної продукції. Відзначаючи такі особливості продуктів Linksys, що інтригують, як рекомендації Cisco Systems і досить низьку вартість обладнання, хочеться самим переконатися у якості такого рішення. В даному огляді ми розглянемо модель WMP300N, що дозволяє реалізувати захищений доступ до бездротової мережі через PCI інтерфейс вашого ПК. Головною особливістю даної моделі стали три, на вигляд досить непогані, всеспрямовані антени з відмінним дизайном виконання. Така реалізація повинна забезпечити їй надійну і стабільну роботу в радіоканалі Wi-Fi. Не кожен виробник пожертвує стрункістю стилю виконання на догоду максимальної якості роботи, але дана модель вміло сполучає у своїй реалізації закінченість форм і візуальну продуктивність. Таке придбання допоможе власнику без особливих зусиль позбутися давно обридлих і естетично громіздких  комунікацій з проводу та отримати швидкості передачі інформації практично рівні Fast Ethernet. Головною заявленою особливістю даної моделі стане її робота на швидкості з'єднання до 300 Мбіт/с. Постараємося перевірити в тестах швидкісні і робочі можливості цієї моделі.

Linksys WMP300N

Технічні характеристики

Виробник

Linksys

Модель

WMP300N

WAN

Тип

PCI 2.3

Кількість портів

1

WLAN

Антена

Кількість

3

Тип

Знімні дипольні антени.

Можливість заміни антен/тип коннектора

так

Частотний діапазон

2.4 – 2.5 ГГц

Примусове завдання номера робочої антени

немає

Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (dreft)

 OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів

13 (Europe)

Розширення протоколу IEEE 802.11n

так, «Multiple In, Multiple Out» (MIMO)

Можливість ручного завдання швидкості

немає

Вихідна потужність

(максимальна?)

12±1 дБм

IEEE 802.11b @11Мбіт/с

-

IEEE 802.11g @54Мбіт/с

12±1 дБм

IEEE 802.11n @300Мбіт/с

10±1 дБм

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-

IEEE 802.11g @54Мбіт/с

-70 дБм

IEEE 802.11n @300 Мбіт/с

-70 дБм





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

256 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

так

Живлення

Тип БЖ

По PCI 2.3

Додаткова інформація

Можливість роботи в режимі Пункту доступу.

так

Версія прошивання

 -

Розміри, мм.

133 x 22 x 121

Вага, м.

62

Сайт виробника

http://www.linksys.com/

Все цены на Linksys WMP300N

Не самий повний перелік можливостей, але саме їх ми змогли зібрати з сайту виробника, диска поставки і написів специфікації на самій коробці.

Упаковка

Linksys WMP300N

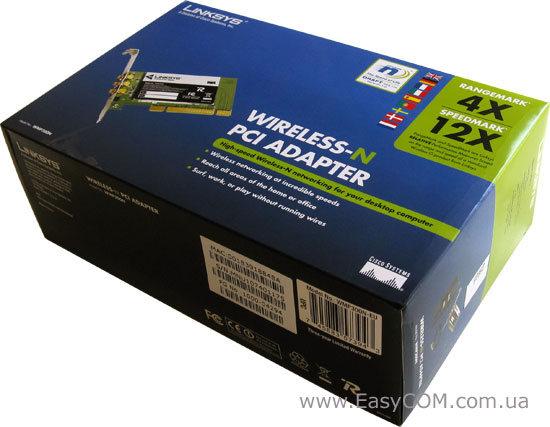

Пристрій впакований у різнобарвну коробку, виконану з глянсового картонного паперу. Саме упаковка має зображення, які несуть певну інформацію про тестування PCI-Wi-Fi адаптер.

Linksys WMP300N

На лицьовій стороні у верхньому правому куті знаходиться група прапорів різних країн. Така індикація нас інформує про можливі варіанти мов інтерфейсу, підтримуваних супровідним програмним забезпеченням. Виробник завбачливо, для зручності, відзначив головні особливості даного пристрою зеленим кольором. Тому зацікавленим буде легко для себе визначити наступне:

  • збільшення пропускної здатності в 4 рази і швидкості з'єднання в 12 разів;
  • підтримка для бездротового каналу зв'язку стандарту Wi-Fi 802.11n (dreft);
  • участь у створенні даної розробки компанії Cisco Systems.

Linksys WMP300N

Зворотний бік оформлений досить стандартно, тут виробник постарався помістити коротку специфікацію про цю модель і схему приєднання даного адаптера до мережі кінцевого користувача. Праворуч наведений ряд моделей, з якими гарантується якісна робота даного Wi-Fi адаптера. У нижній частині синього поля розмістилося декілька побажань від виробника з використання даного продукту.

Комплектація

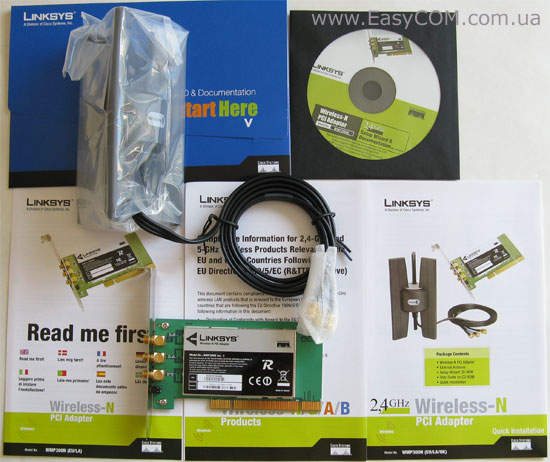

Комплектація моделі Linksys WMP300N цілком достатня, маємо все, що необхідно для роботи.

Linksys WMP300N

У комплекті є:

  • PCI Wi-Fi адаптер WMP300N;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача кількома мовами (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);

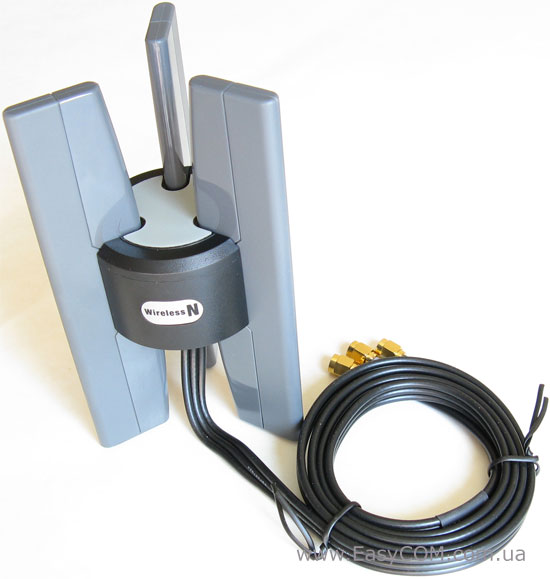

  • Комплект із трьох знімних дипольних антен з метровою довжиною проводу.

Linksys WMP300N

З усього списку хочеться звернути увагу на невеликий метровий подовжувач із зовнішніми антенами. Цей простий елемент постачання може досить суттєво поліпшити якість прийому/передачі радіосигналу при правильному виборі його місця розташування. Таке доповнення повинно бути вагомим аргументом при виборі апаратури для побудови бездротових мереж, оскільки для радіоканалів важлива якісна реалізація таких основних елементів як антени.

Адаптер WMP300N

Linksys WMP300N

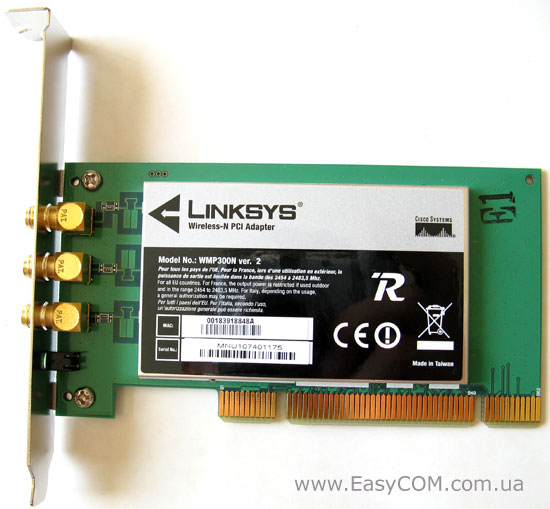

Представлена PCI карта має цілком стандартні розміри і отримала інтерфейс з'єднання з материнською платою комп'ютера PCI 2.3. Зверху елементи плати прикриті, та займає вона майже всю поверхня текстоліту, насичена рекомендаціями виробника, наклейкою з технічною інформацією про дану модель. Під нею, як і в більшості радіочастотних обладнань, всі елементи, що випромінюють електромагнітні перешкоди,  закриті невеликим залізним кожухом, який займає центральну частину поверхні. Розкрити даний кожух, як ми робили в попередніх оглядах, не має можливості. Він якісно запаяний по периметру, максимально захищаючи навколишні елементи плати від електромагнітних наведень.

Linksys WMP300N

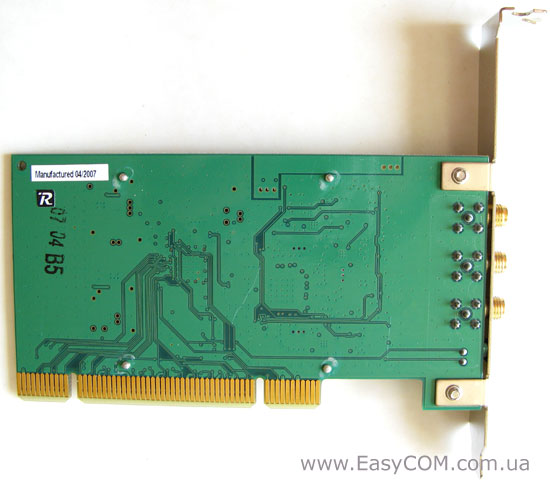

Зворотний бік теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок і практично вся поверхня заповнена екраном з мідного шару текстоліту плати.

Linksys WMP300N

Інтерфейсна панель плати обладнана трьома роз’ємами підключення зовнішніх дипольних антен. Тут також є індикатор робочої активності світло-зеленого кольору, що повідомляє про режими роботи WLAN інтерфейсу даного PCI Wi-Fi адаптера WMP300N. Наявність можливості розміщення зовнішніх антен у місці максимальної якості радіосигналу дозволить отримати гарну якість роботи всього прийомопередаючого обладнання. Для універсальності виробник залишив користувачу вибір, забезпечивши можливість замінити наявних у комплекті  антен на більш ефективні або спрямовані рішення. Відзначимо наявність центрального гнізда підключення проводу антени. До нього варто підключати такий же центральний провід позначений блакитним кольором з боку зовнішніх антен, що наявні в комплекті.

Програмне забезпечення.

На диску, що маємо в комплекті поставки, крім драйверів і інструкції англійською мовою є утиліта керування і налаштування Wi-Fi PCI Express адаптера. Але на нашу прикрість, хоча встановлення драйверів пройшло без особливих дорікань, запустити саму утиліту в операційній системі Windows Vista не вийшло. За завіреннями виробника оголошена підтримка Windows 2000, XP. Так, дійсно про роботу в Windows Vista нічого не сказано, але саме даний продукт стає основний для більшості сучасних ПК. Налаштування бездротової мережі доведеться робити стандартною утилітою операційної системи. Благо в Windows Vista дана операція реалізована набагато простіше і функціональніше, ніж у Windows ХР.

Можливо, у майбутньому з'явиться утиліта, що працює з даною операційною системою, але на даний момент нічого гарного, але і поганого по ній ми не можемо сказати. Можна припустити, що її функціонал буде подібний описаної в статті «Огляд бездротового USB-адаптера Linksys WUSB300N»

Тестування

Враховуючи досить стрімке поширення бездротових домашніх мереж і мереж малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE802.11n, що дозволяє без прокладання кабелів отримати швидкість на рівні Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу адаптера в стандартній панельній залізобетонній висотці. Але одразу варто обмовитися про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, використання в якості утеплювача підлог спіненого поліетилену на фольговій основі. Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуємо якість переданого сигналу і безпосередньо пропускні можливості каналу, забезпеченого самим адаптером, і головною його особливістю - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. У тестах використовувався пункт доступу Linksys WAP4400N. Враховуючи неадекватності роботи тестуємого зразка при строго зафіксованій швидкості з'єднання 300Мбіт/с і стандарту бездротового каналу IEEE802.11n, у кожному випадку був проведений другий тест у режимі автоматичного вибору швидкості передачі і використовуваного стандарту зв'язку.

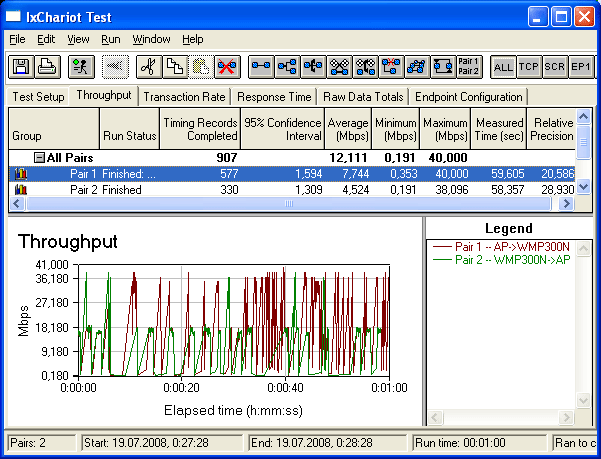

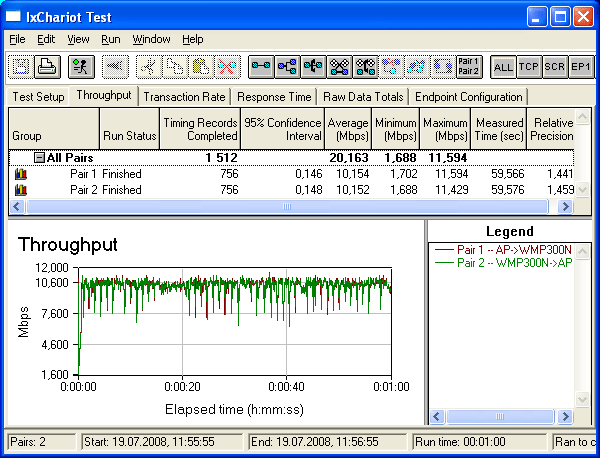

Порівняльне тестування працездатності при прямій видимості на відстані два метри без шифрування каналу.

В обох напрямках.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

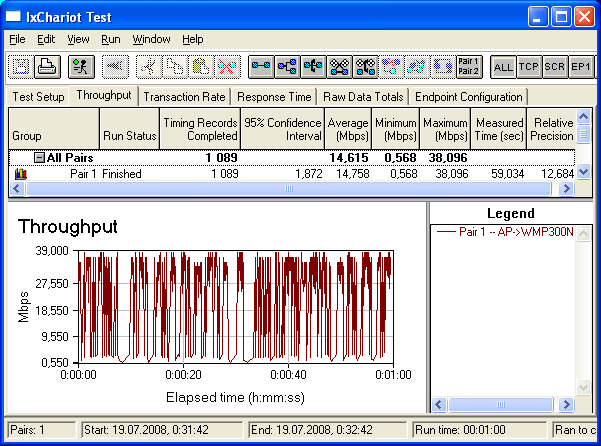

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

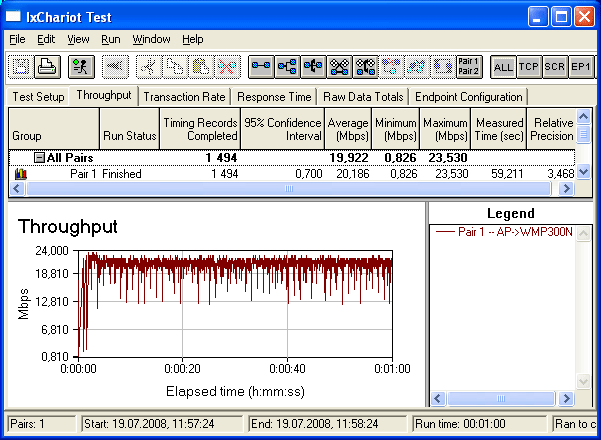

Потік даних від пункту доступу до PCI адаптера.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

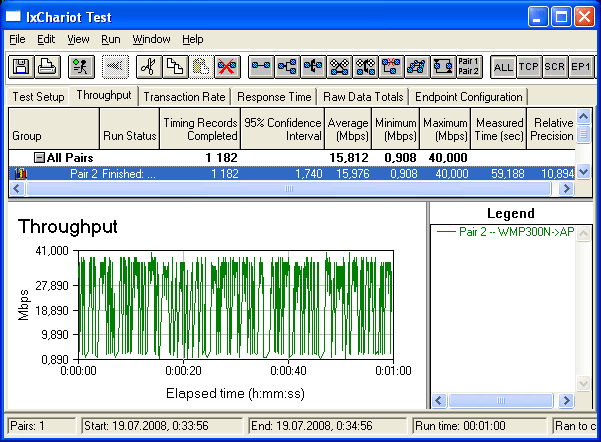

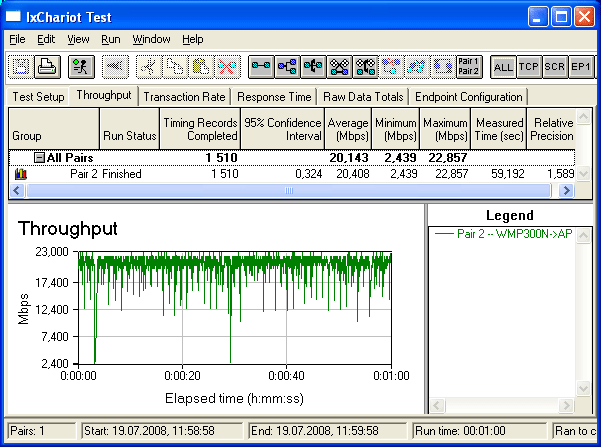

Потік даних від PCI адаптера до пункту доступу.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

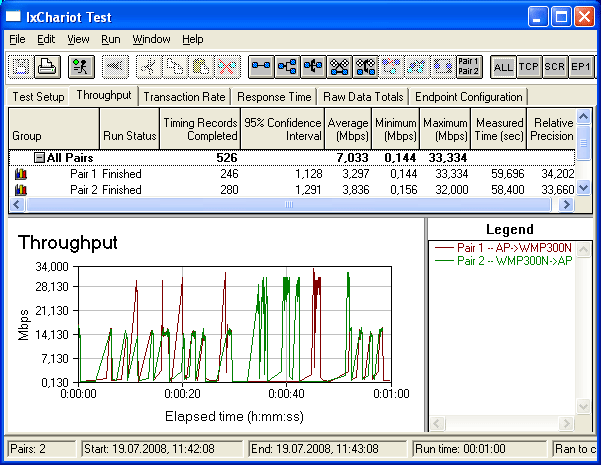

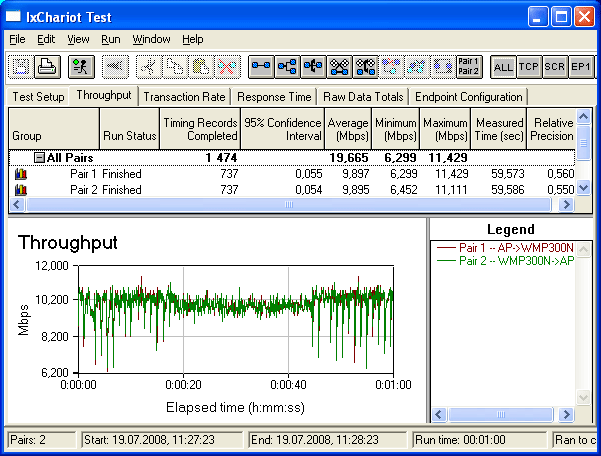

Порівняльне тестування працездатності при прямій видимості на відстані два метри з використанням шифрування WPA2.

В обох напрямках.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

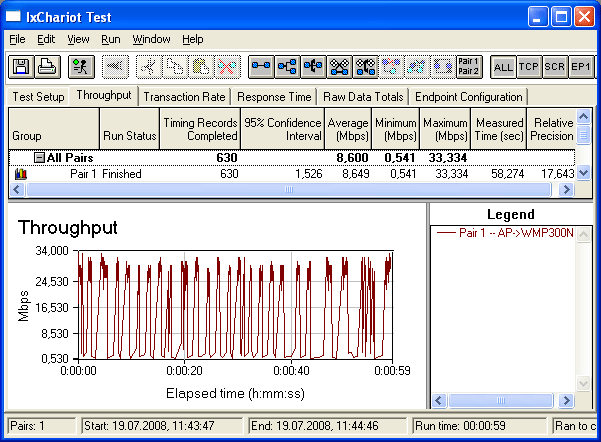

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

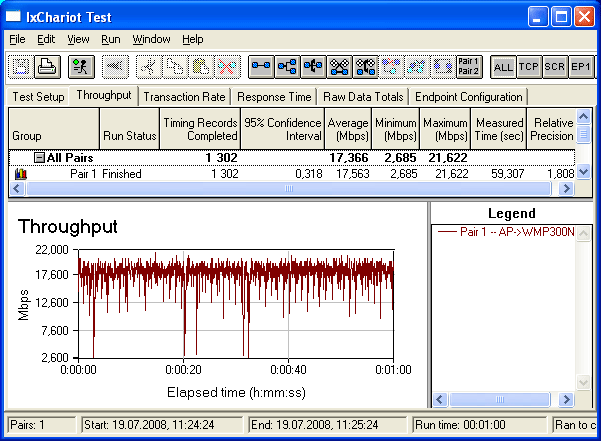

Потік даних від пункту доступу до PCI адаптера.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

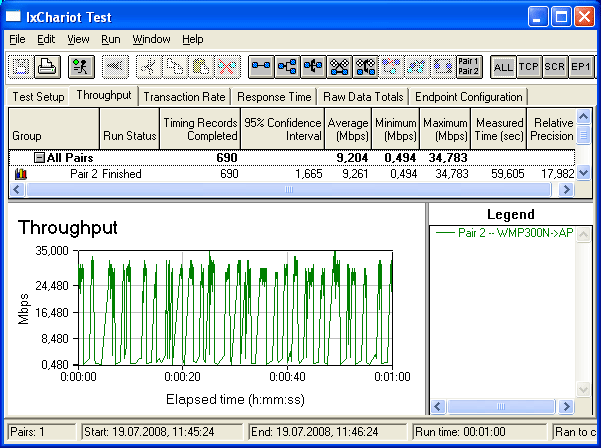

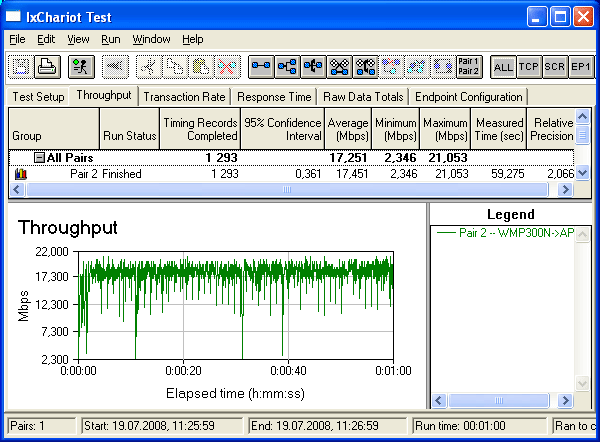

Потік даних від PCI адаптера до пункту доступу.

Швидкість і стандарт бездротового з'єднання вибирається автоматично самим тестуємим обладнанням.

Швидкість з'єднання 300Мбіт/с стандарт IEEE802.11n.

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу проводилося при автоматичному виборі оптимальної швидкості з'єднання і протоколу передачі самим тестуємим обладнанням.

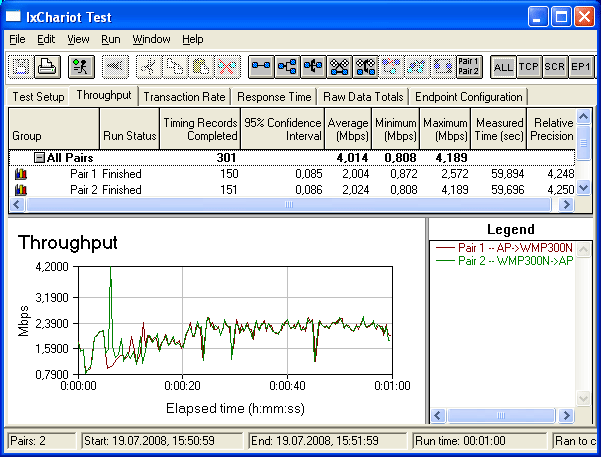

В обох напрямках.

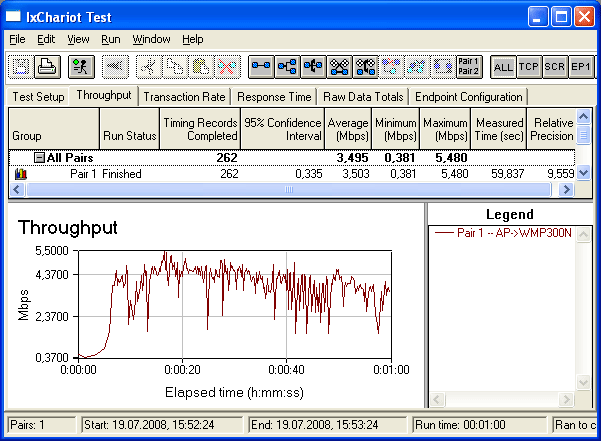

Потік даних від пункту доступу до PCI адаптера.

Потік даних від PCI адаптера до пункту доступу.

За результатами тестів можна сказати, що в найкращих умовах середня швидкість передачі склала 20 Мбіт/с, а при пікових підвищеннях 40 Мбіт/с. Одразу скажемо - дуже погані показники. Явна нестабільність у роботі з режимом IEEE802.11n зі швидкістю з'єднання 300Мбіт/с. Швидше за все даний огріх пов'язаний з низькими показниками чутливості прийомопередавача і його вихідної потужності сигналу (вони вказані у таблиці). Виробник вирішив максимально знизити рівень випромінювання для даного адаптера, що призвело до виявлення слабких робочих можливостей. Можна припустити, що причина такої роботи через не налагодженість програмного забезпечення під операційну систему Windows Vista і надалі даної проблеми не буде. Однак у нашій ситуації тестування показало саме такі результати і з ними, швидше за все, зіткнеться рядовий користувач. Навіть винесення зовнішньої антени в різні пункти прийому сигналу показало лише незначні поліпшення взагалі. Одразу можна сказати, що вплив електромагнітних перешкод і екранів, створювані системним блоком комп'ютера, на роботу даної моделі в наших тестах були мінімальними.

Підсумувавши все вищевикладене, можна відзначити сумісність протестованого нами обладнання зі стандартом IEEE 802.11n, але дуже посередньою роботою у такому режимі. По проникненню через залізобетонні перешкоди і стійкості до перешкод від побутової техніки, можна суб'єктивно дати висновок про нормальні швидкості передачі даних, на фоні протестованих раніше зразків, але і не самих показових за продуктивністю.

Висновки

Випробуваний зразок володіє, безсумнівно, якісним дизайном групи виносних антен у кількості трьох штук. Може похвалитися підтримкою стандарту бездротової передачі даних IEEE 802.11n, а також якісним сервісом з рекомендаціями від Cisco Systems. Однак при використанні його в операційній системі Windows Vista, на цьому всі його переваги закінчуються. Якість роботи режиму IEEE 802.11n на швидкості з'єднання 300Мбіт/с дуже посередня. Наявна значна нестабільність бездротового каналу зв'язку. Як пікова, так і середня швидкість передачі даних знаходяться на низькому рівні. Можливо даний ефект пов'язаний з відсутністю підтримки даної моделі в Windows Vista, однак не будемо категоричні. Цінова характеристика теж не буде грати на користь даної моделі. Так виконання зовнішніх антен заслуговує підвищення ціни, але загальна продуктивність при цьому не радує. Відзначимо бажання виробника звести до мінімуму несприятливий вплив близько розташованого системного блоку, за рахунок винесення зовнішніх антен у пункти більш якісної трансляції сигналу, але знову маємо знижений рівень чутливості і випромінювання прийомопередаючого елементу, що зводить даний плюс до мінімуму. Все це видно за результатами тестування проведеного нами в різних режимах і умовах роботи. Програмне забезпечення, запропоноване виробником, не стане працювати в середовищі Windows Vista, але можна сподіватися на цілком гнучку його функціональність в операційній системі Windows XP.

Плюси:

  • Якісний дизайн групи зовнішніх антен.
  • Гарна підтримка з боку виробника.
  • Наявність зовнішніх антен з можливістю встановлення в місцях найкращої якості сигналу.
  • Можливість роботи в режимі пункту доступу.

Мінуси:

  • Низька швидкість передачі даних при використанні стандарту IEEE 802.11n.
  • Немає підтримки утиліти налаштування і моніторингу в операційному середовищі Windows Vista.
  • Відчутно мала чутливість і інтенсивність випромінювання прийомопередаючого модуля.
