Стильний Wi-Fi пункт доступу Linksys WAP4400N для PoЕ рішень

Wi-Fi технології все більше скоряють своєю простотою реалізації і практичністю використання. Здешевлення самого обладнання, плюс легкість і невимогливість до додаткових вкладень при його встановленні, ось основні складаючи популярності. Саме все перераховане вище і веде до виникнення попиту на бездротові рішення в домашніх мережах, що збільшується з часом. Відзначимо, що при особистому використанні вимоги до рівня захисту і безпеки не настільки критичні, інша справа - робота в рамках корпоративних мереж. У малих офісах і на великих підприємствах Wi-Fi реалізації для бездротових каналів зв'язку не настільки популярні. Таке положення речей, більшою мірою, пов'язано з недовірою до їх безпеки і захищеності, що виникло за роки експлуатації. Сучасні реалізації способів шифрування і контролю доступу цілком спростовують ці стереотипи. Не будемо заглиблюватися зокрема на одному, бо підходів і концепцій захисту дійсно вистачає. У нашому сьогоднішньому огляді ми звернемо увагу споживачів на лише корпоративне рішення, яке має багато вузькоспрямованих апаратних і програмних засобів, що підвищують універсальність, зручність і захищеність бездротової мережі, побудованої на даному обладнанні. Не тільки практичністю відрізняється наш розглядаємий продукт, а також якісним, хоча і консервативним, проте продуманим дизайном. Модель WAP4400N від компанії Linksys не може похвалитися компактністю, в порівнянні з більшістю своїх побратимів такого ж функціоналу, але в цьому немає значної потреби при використанні в ніші корпоративних рішень. Постараємося максимально докладно донести до читача всі нюанси та можливості такої реалізації.

Linksys WAP4400N

Група дизайнерів якісно постаралася над зовнішнім виглядом і практичністю даної моделі. Звичайно, наявність зовнішніх антен для деяких може створити негативне враження про дизайн, але це явно позитивно позначається на роботі бездротової частини цього пункту доступу. Три всеспрямовані зовнішні антени - це дійсно правильний підхід до реалізації якісного бездротового обладнання на основі IEEE 802.11n стандарту.

Технічні характеристики

Виробник

Linksys

Модель

WAP4400N

LAN

Кількість портів

1

Auto MDI/ MDI-X

-

Ручне блокування інтерфейсів

немає

Додаткові роз’єми розширень

USB 2.0

немає

WLAN

Антена

Кількість

3

Тип

Omni-Directional 2 dBi

Можливість заміни антени/тип коннектора

немає

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

CCK (11 Мбіт/с, 5.5 Мбіт/с), DQPSK (2 Мбіт/с) DBPSK (1 Мбіт/с)

IEEE 802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n draft 1.0

OFDM @ до 300 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів

11 North America
13 Most of Europe
ETSI and Japan

Розширення протоколу

так, 802.11n MIMO (Multiple Input, Multiple Output)

Можливість ручного завдання швидкості

так

Вихідна потужність, дБм

(максимальна?)

19

IEEE 802.11b @11Mbit/s

16-19

IEEE 802.11g @54Mbit/s

13-16

IEEE 802.11n @ 270 Мбіт/с

13-16

Чутливість приймача, дБм

(максимальна?)

88

IEEE 802.11b @ 11 Мбіт/с

88

IEEE 802.11g @ 54 Мбіт/с

73

IEEE 802.11n @ 270 Мбіт/с

69

Робота з іншою AP

Підтримка WDS (міст)

немає

Підтримка AP

так

Підтримка WDS + AP

немає

Можливість роботи в режимі клієнта

немає

Wireless repeater (повторювач)

немає

Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

так

WEP

так, до 128 біт

WPA-Personal

так

WPA 2-Personal

так

WPA-Auto-Personal

так

WPA-Enterprise

так

WPA 2-Enterprise

так

802.1x (через Radius)

немає

Можливості прошивання

Адміністрування

Завдання пароля на користувача admin

так

Можливість зміни Login

так

Керування через WAN по заданому IP&port для SNMP

так

WEB-інтерфейс

так

WEB-інтерфейс через SSL

так

Власна утиліта

немає

Telnet

немає

SSH

немає

COM-порт

немає

SNMP

так

Можливість збереження і завантаження конфігурації

так

Вбудований DHCP сервер

немає

Статичний DHCP по MAC

немає

Підтримка UPn

немає

Годинники

Синхронізація годин

так (NTP, Time, Daytime)

Завдання часу вручну

так

Утиліти

ICMP ping

немає

Traceroute

немає

Resolving

немає

Ведення логу

Логування виконання правил файрволу

немає

Логування Wireless

немає

Логування DHCP Leases

немає

Логування Port Forwarding

немає

Логування System Log

так

Зберігання усередині пристрою

так

Зберігання на зовнішньому Syslog сервері

немає

Відправлення на email

так

Живлення

Тип БЖ

зовнішній, 12 VDC, 1 A

Підтримка 802.1af (PoE)

так

Додаткова інформація

Підключення зовнішнього USB HDD, Flash

немає

Підключення WEB камери (відеоспостереження)

немає

Підключення USB принтера

немає

Версія прошивання

1.2. 8-ETSI

Розміри, мм.

198 x 131 x 198

Вага, м.

38

Сайт виробника

http://www-ru.linksys.com/

Після довгого аналізу заявлених можливостей на сайті виробника і пошуку цих реалізацій в WEB інтерфейсі даної моделі, ми навели повну таблицю специфікацій і можливостей Linksys WAP4400N. Звернемо увагу нашого читача на підтримку тут стандарту 802.1af (PoЕ), що дозволяє забезпечити живлення даного пункту доступу по мережному кабелю п'ятої категорії.

Упаковка

Linksys WAP4400N

Верхня упаковка виготовлена з глянсового картонного паперу з яскравим контрастним малюнком у синьо-сірих тонах. Внутрішня частина виконана з щільного гофрованого картону білого кольору, з конструктивно розташованими карманами під різні елементи постачання.

Linksys WAP4400N

Лицьова сторона на своїй синій частині у верхньому правому куті має перелік підтримуваних програмним забезпеченням мов інтерфейсу (у вигляді прапорів різних країн). Сірим кольором виділено для споживача головні особливості даного продукту: підтримка бездротового каналу зв'язку Wi-Fi стандарту IEEE 802.11n і участь у створенні даної моделі компанії Cisco Systems. Тут же білим кольором вказана можливість використання стандарту 802.1af (PoЕ), технології MIMO (Multiple Input, Multiple Output) і правил пріоритетності трафіку QoS для передачі мультимедіа потоків.

Linksys WAP4400N

На звороті виробник розмістив схему, що описує необхідність даного рішення. Посередині знаходиться стислий опис основних особливостей цього продукту на восьми мовах. Підкреслено підтримку N специфікації Wi-Fi і позиціонування даної апаратури як Access Point with Power Over Ethernet.

Комплектація

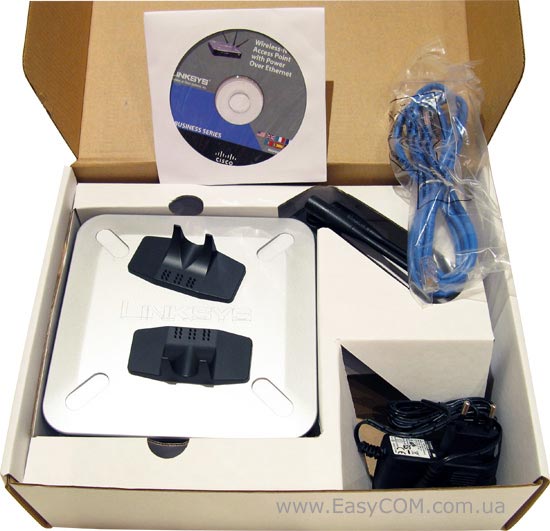

Комплектація моделі Linksys WAP4400N цілком достатня для першого простого старту. Є все, що необхідно для підключення робочих місць через бездротову мережу, плюс з'єднання даного пункту доступу з каналом Ethernet локальної мережі.

Linksys WAP4400N

У комплекті присутні:

  • Пункт доступу WAP4400N;
  • Ніжки для встановлення пункту доступу у вертикальній площині.
  • CD-диск з документацією;
  • Патчкорд для підключення до Fast Ethernet мережі споживача.
  • Блок живлення від зовнішньої мережі.

Не самий великий набір, але спостерігається мінімальна скромність корпоративних рішень. Адже вони призначені для налаштування фахівцем.

Пункт доступу WAP4400N

Linksys WAP4400N

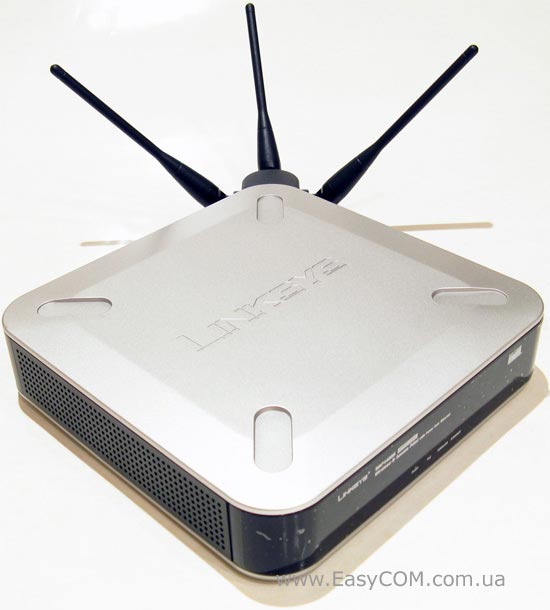

Модель WAP4400N має якісний і функціональний дизайн, з певною часткою індивідуальності.

Матово-сріблясті верхня і нижня поверхні будуть дуже стійки до подряпин і забруднень. Бічні сторони, крім передньої частини, теж виконані з матово чорного пластику. Не самим практичним рішенням стала передня панель, але цілком виправданим щодо якості надання інформації стосовно роботи даного пункту доступу. Її глянсова поверхня виконана з напівпрозорого чорного пластику з нанесенням на звороті білих підписів індикації і прозорих місць для світлодіодів активності різних режимів роботи. Тут одразу ж помітні будь-які дотики, і навіть дрібні подряпини. Напис «Linksys», а також на багато меншого розміру «Cisco» повинні надати споживачу впевненість у якості продукції, що їм купується.

Linksys WAP4400N

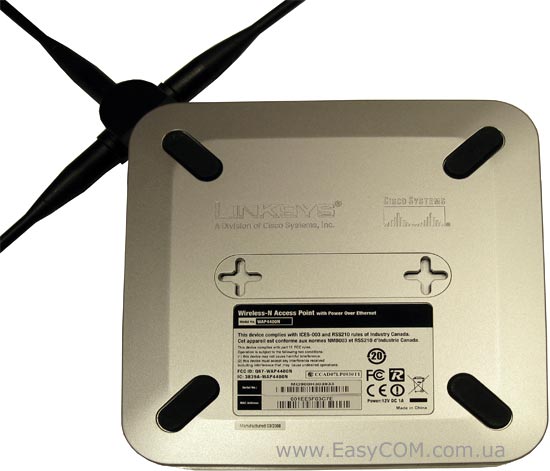

На звороті немає вентиляційних отворів, але будемо сподіватися це не вплине на якість охолодження пункту доступу. У кутах знаходяться непогані гумові ніжки, що забезпечують стійкість даного рішення на гладкій поверхні. Є тут і два чотирибічних отвори кріплення на вертикальній площині. Цілком закономірне знаходження тут великої наклейки з основними елементами серії: штрих кодом продукту і логотипами сертифікацій підтримуваних міжнародних стандартів.

Linksys WAP4400N

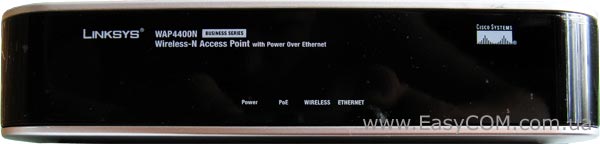

У передній частині пункту доступу знаходяться чотири індикатори з відповідними написами. Перший сигналізує про наявність живлення, другий про подачу живлення по протоколу 802.1af (PoE) через мережний кабель, третій показує активність Wi-Fi сегмента мережі, а четвертий активність Ethernet порту LAN-сегмента даного пункту доступу. Тут немає вже звичної для рішень від компанії Linksys кнопки швидкого налаштування бездротової мережі, але для професійних рішень така функція скоріше зайва, ніж потрібна. Для максимальної захищеності бездротового каналу налаштування в автоматичному режимі просто не прийнятні.

Linksys WAP4400N

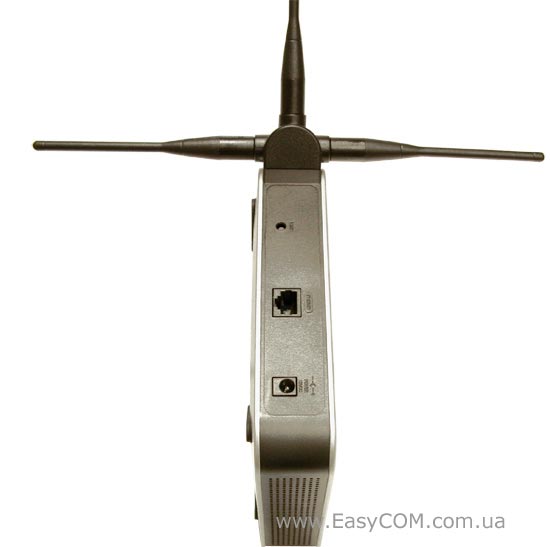

Розглядаючи тильну сторону пункту доступу, у першу чергу бачимо гніздо підключення блока живлення, за ним іде роз’єм підключення до мережі Fast Ethernet LAN сегмента внутрішньої мережі і кнопка скидання Reset.

Linksys WAP4400N

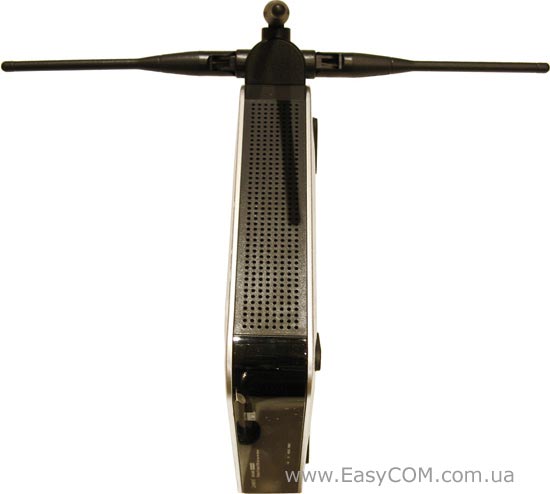

Обидві бічні сторони поцятковані невеликими отворами для вентиляції, а на одному куті пункту доступу встановлений блок із трьох антен, що повертається на 180 градусів.

Взагалі, варто відзначити функціональність, стиль і якість зовнішнього виконання, що приховує значну продуктивність і легкість використання даного рішення.

Web-інтерфейс, що присутній у даному пристрої для його настроювання і керування, цілком дружелюбний, його навіть можна назвати дуже функціональним для заявлених можливостей звичайного пункту доступу.

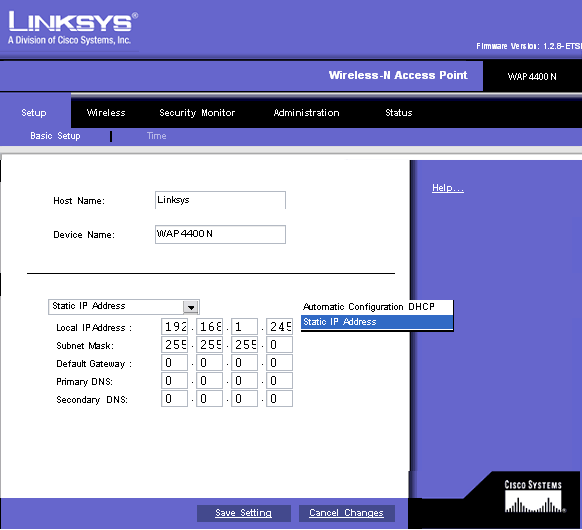

Перша сторінка дозволяє налаштувати робочий режим LAN-інтерфейсу. Спосіб одержання IP адреси локальної мережі: динамічно по DHCP серверу або задати в ручному режимі. Можна задати ім'я пристрою і його DNS ідентифікатор.

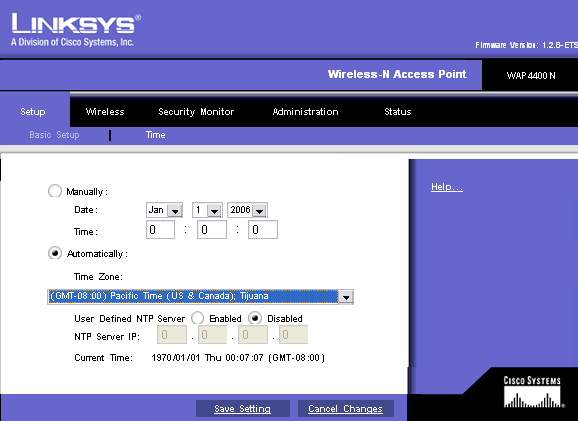

Закладка, що дозволяє задати тимчасову зону вашого розташування, настроїти час в ручному режимі або через синхронізацію із зовнішнім сервером часу.

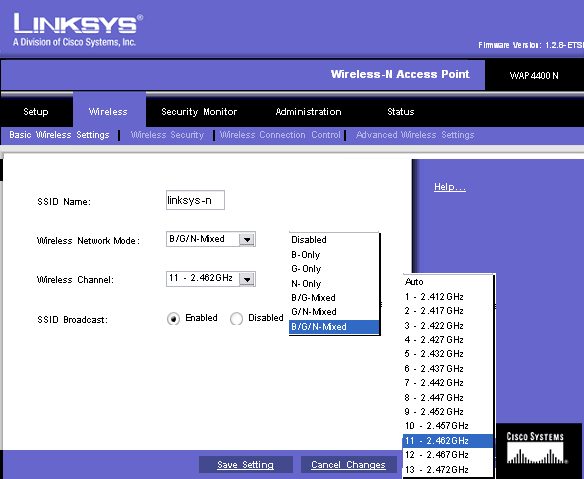

У пункті меню Wireless можна скористатися режимом ручного налаштування, обравши стандарт Wi-Fi пункту доступу і задати ім'я бездротового з'єднання, що буде фігурувати при підключенні клієнтів. Можна обрати номер каналу пункту доступу і відключити запрошення входу SSID у дану мережу (мережу і її налаштування не буде видно при пошуку Wi-Fi мереж стандартними утилітами).

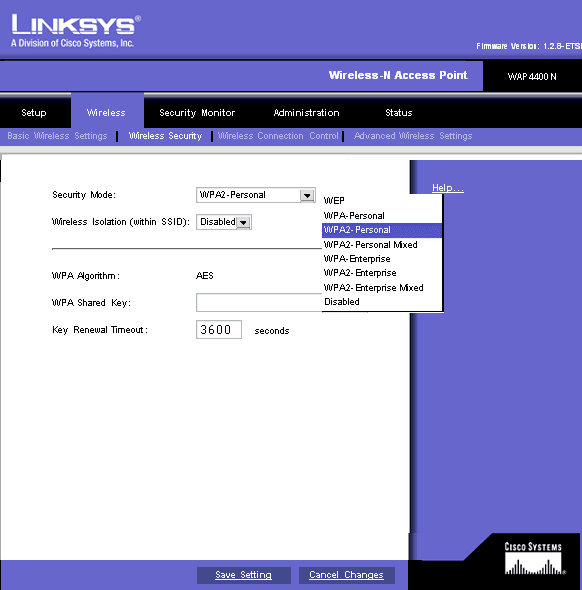

Тут у ручному режимі можна обрати метод авторизації при підключенні, а також, виходячи з обраного способу авторизації, можна задати і алгоритм шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації зазначені в таблиці специфікацій, що наведена вище.

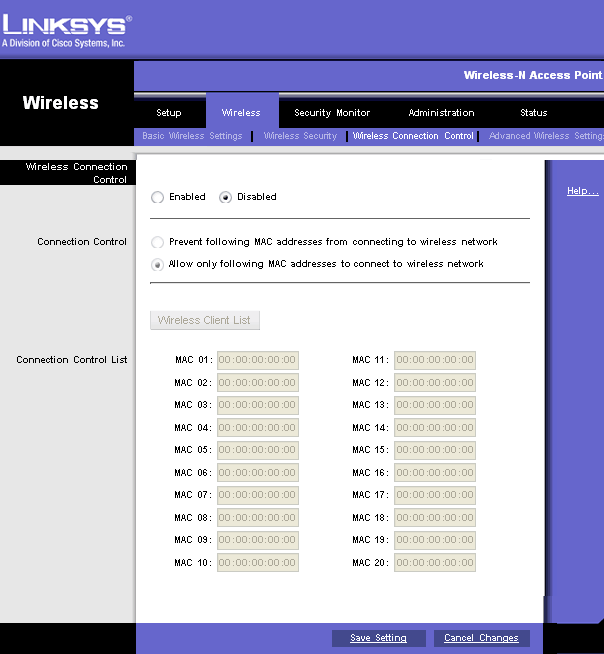

Можна включити і обрати один з двох режимів фільтрації MAC-адреси клієнтів, що підключаються до бездротової мережі, і відредагувати лист MAC-адрес. Всього 50 позицій.

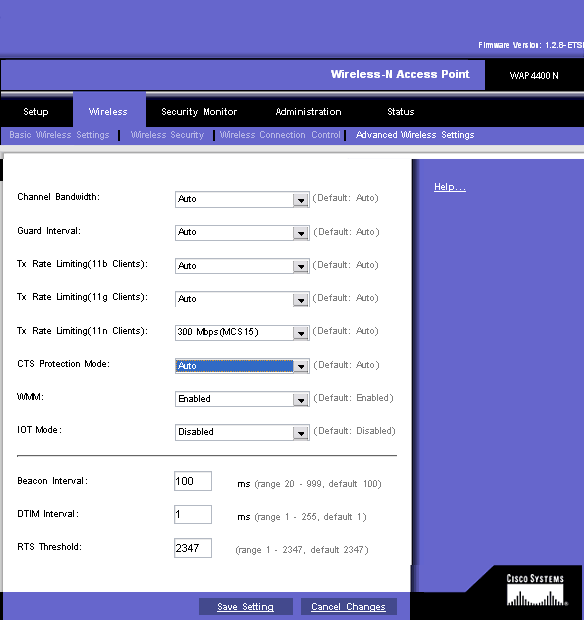

Всі додаткові параметри бездротової мережі розмістилися на закладці Advanced Wireless Setings. Тут є можливість ручного завдання швидкості роботи для всіх бездротових режимів підтримуваних даним пунктом доступу, включення додаткових розширень специфікації, відключення/включення бездротового каналу і т.д. і т.п.

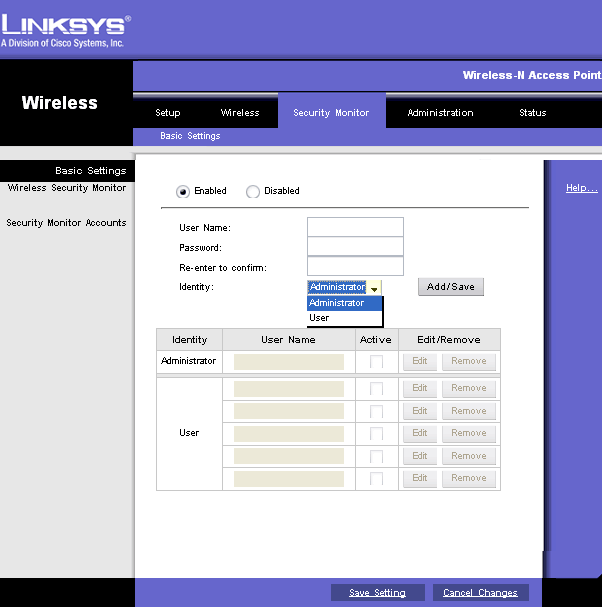

Security Monitor дозволить додати, задати і поміняти логін або пароль одного адміністратора і п'яти користувачів з обмеженими правами перегляду статусів і журналів роботи.

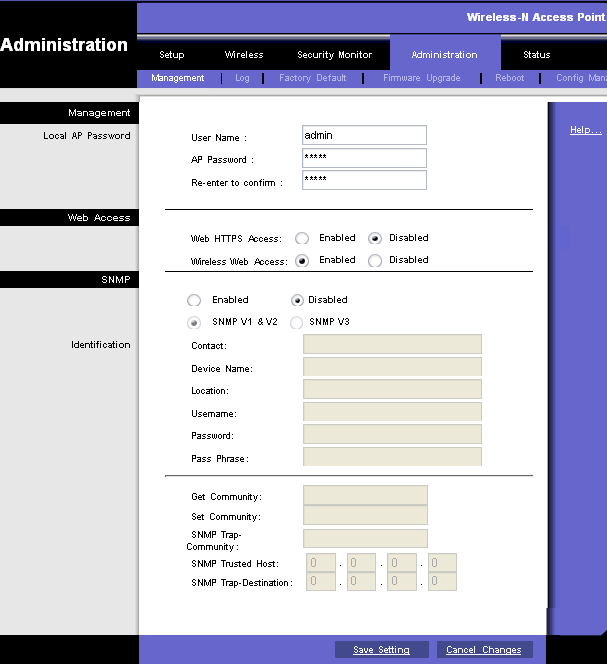

Дана закладка меню дозволяє у своїй верхній частині задати ім'я і пароль для входу в WEB-інтерфейс. А також тут можна включити і настроїти доступ на керування із зовнішньої мережі по протоколах HTTP і HTTPS. Повністю настроїти режими роботи SNMP V1, V2, V3 з вказівкою порту доступу і IP адреси, з якого буде дозволене підключення на керування по даному протоколу.

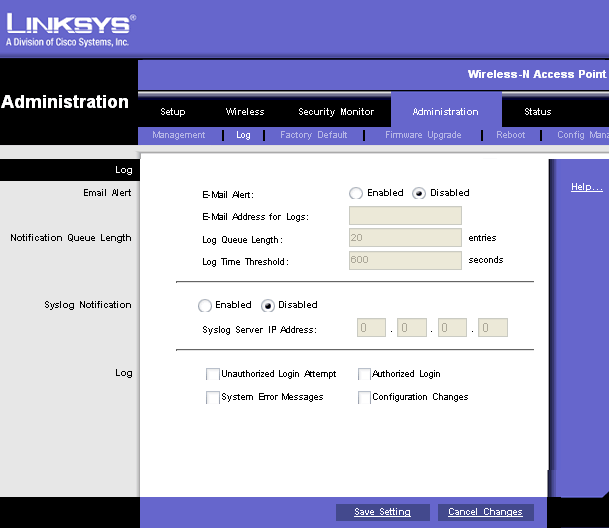

Закладка LOG забезпечує досить велике розмаїття налаштувань ведення журналу з розподілом по вузьких напрямках обліку статистики. Можна зберігати журнали на сервері або відсилати їх на поштову адресу.

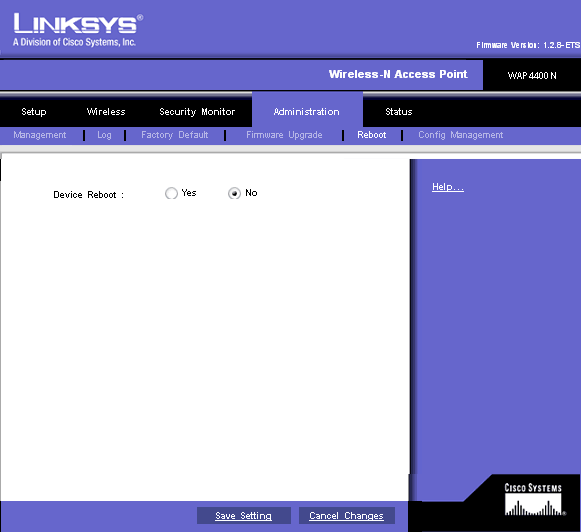

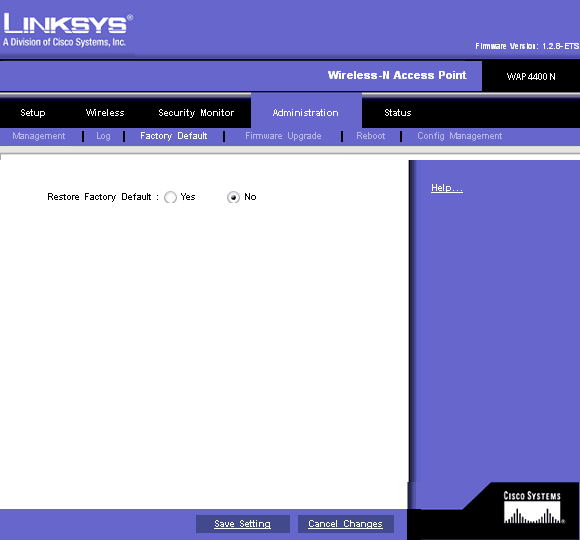

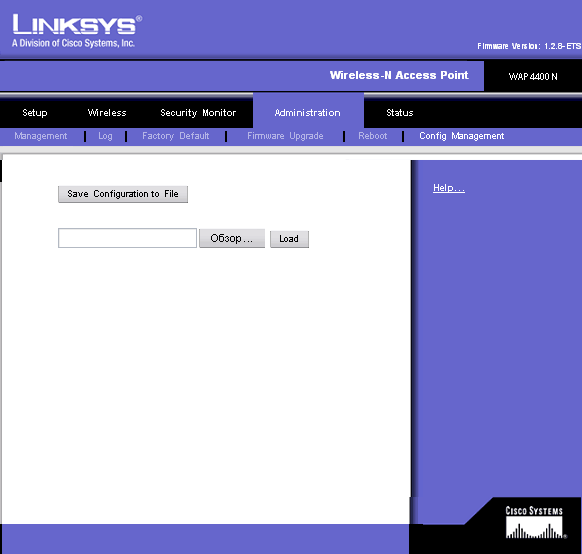

На наступних закладках можна поновити заводські налаштування, поновити прошивання, перезавантажити пункт доступу і зберегти або завантажити налаштування конфігурації WEB інтерфейсу.

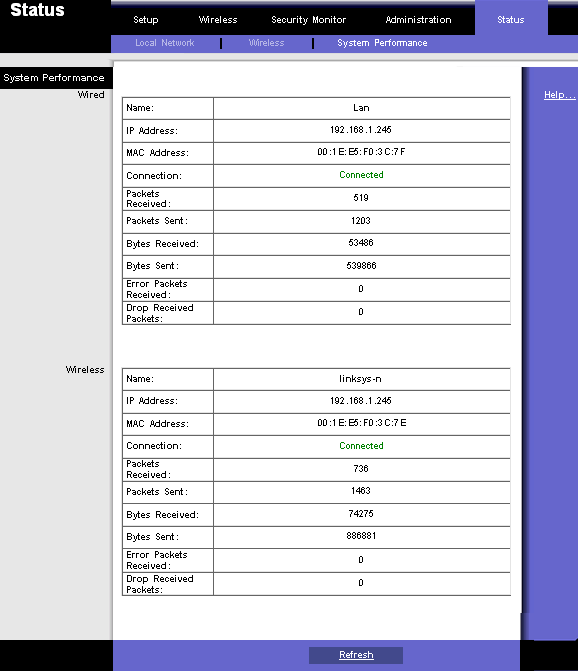

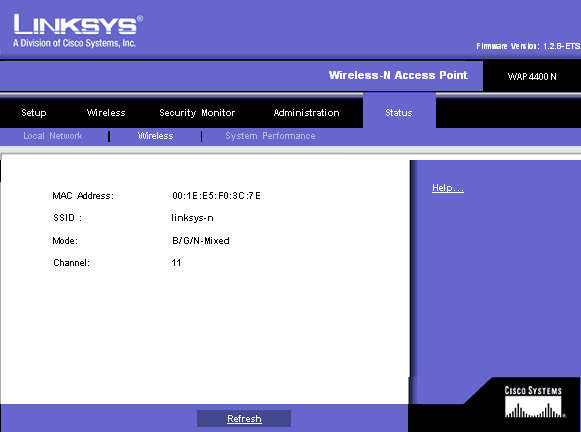

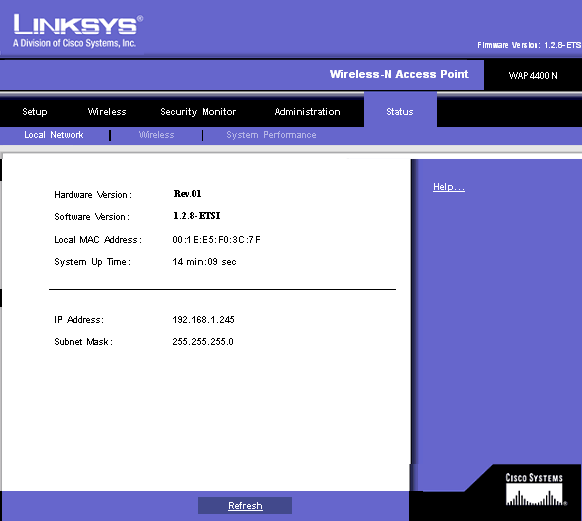

Невеликий сервер статистики, що показує як сконфігуровані окремі елементи пункту доступу в цей момент, фіксує настроювання LAN-інтерфейсу і налаштування сегмента Wi-Fi.

Підводячи підсумки можливостям внутрішнього WEB-інтерфейсу, можна відзначити наявність гнучкої системи доступу і перегляду налаштувань. Підсумовуючи, можна казати про достатнє оснащення прошивання як для позиціонування даного пристрою в рамках пункту доступу з вузькою корпоративною спрямованістю, але досить функціональною за своїми можливостях.

Тестування

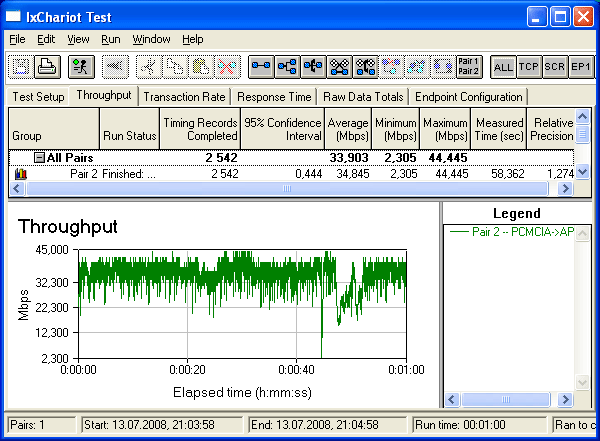

Тестування будь-якого бездротового обладнання індивідуально для кожного конкретного випадку середовища проходження радіосигналу, однак ми все-таки постаралися протестувати роботу адаптера в стандартній панельній залізобетонній висотці. Але одразу варто сказати про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати екрани, наприклад, утеплювачі підлог на фольговій основі, що часто використовують.

Тестуємо також якість переданого сигналу в максимально сприятливих умовах для Wi-Fi сегменту. Досліди проводилися на видаленні не більше двох метрів між пунктами. Для більшої вірогідності результатів у тестах використовувалися два мережних адаптери Linksys WUSB300N і D-Link DWA-645.

У нижче наведеній таблиці ми послідовно протестували працездатність на швидкості з'єднання 300 Мбіт/с при прямій видимості на відстані два метри без шифрування каналу, з шифруванням каналу WPA2, і працездатність через два поверхи панельної багатоповерхівки без шифрування каналу.

Робота пункту доступу в Wi-Fi сегменті c клієнтами від різних виробників Linksys WUSB300N і D-Link DWA-645.

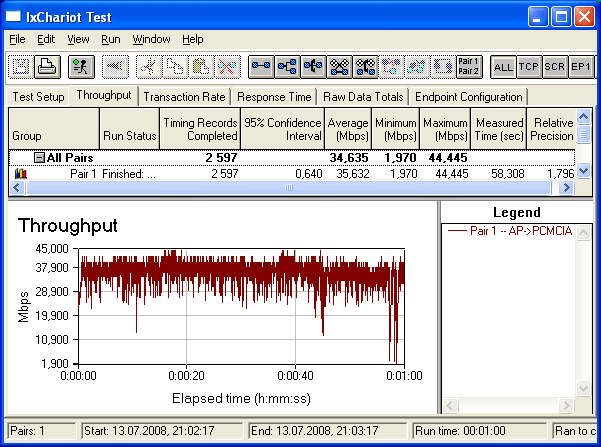

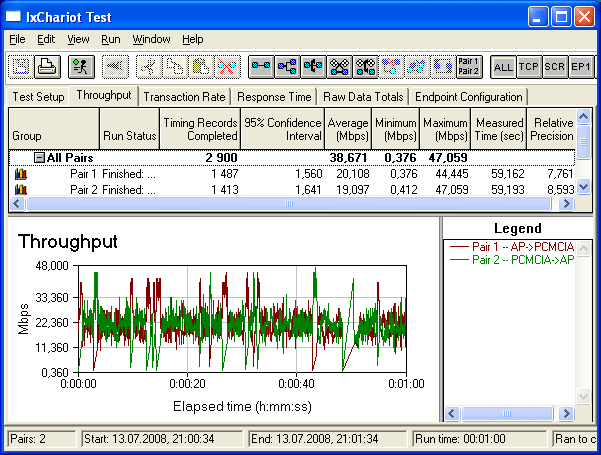

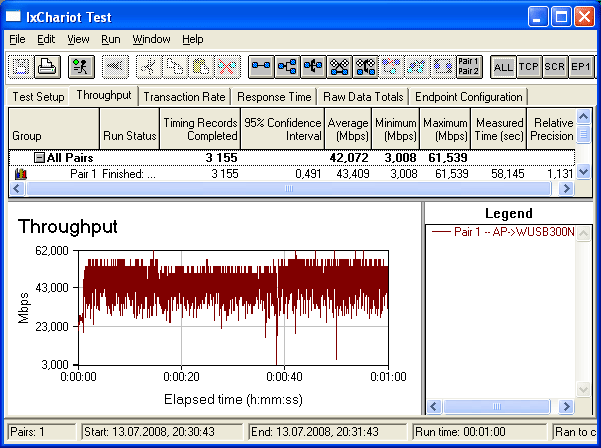

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

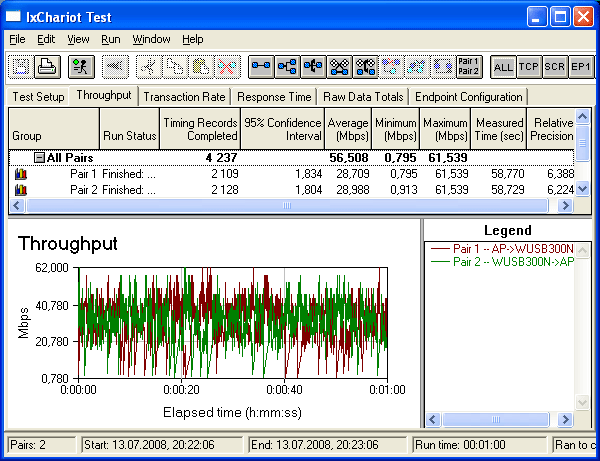

Linksys WUSB300N

В обох напрямках.

Потік даних від пункту доступу до клієнта.

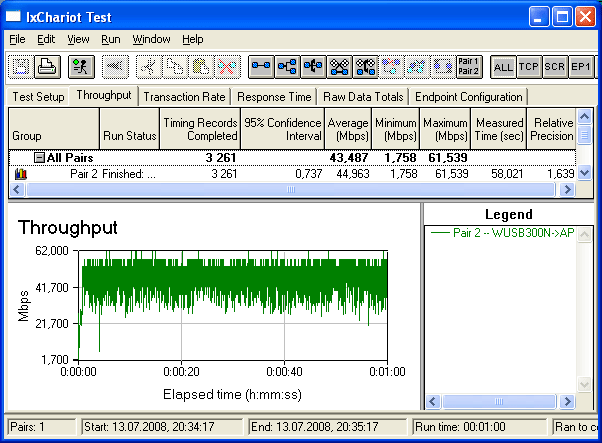

Потік даних від клієнта до пункту доступу.

D-Link DWA-645

В обох напрямках.

Потік даних від пункту доступу до клієнта.

Потік даних від клієнта до пункту доступу.

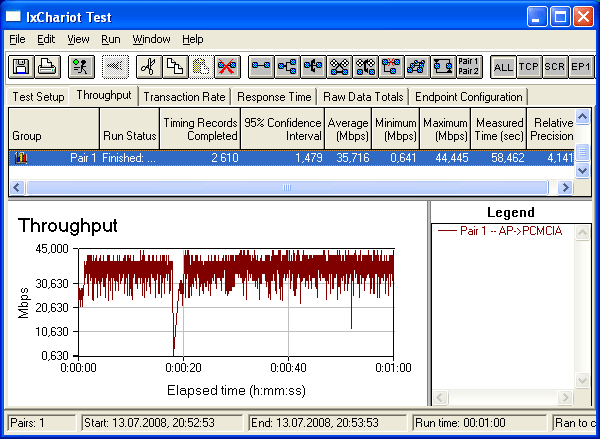

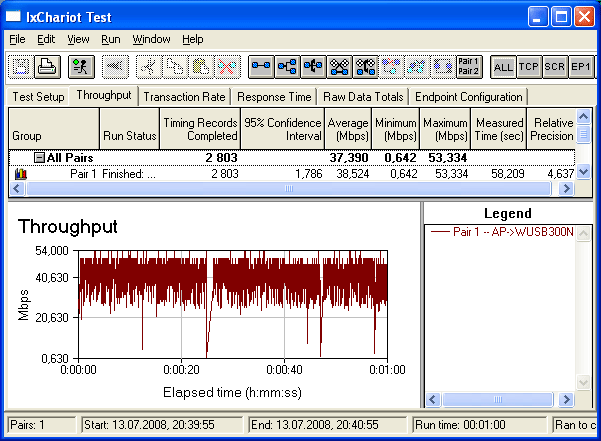

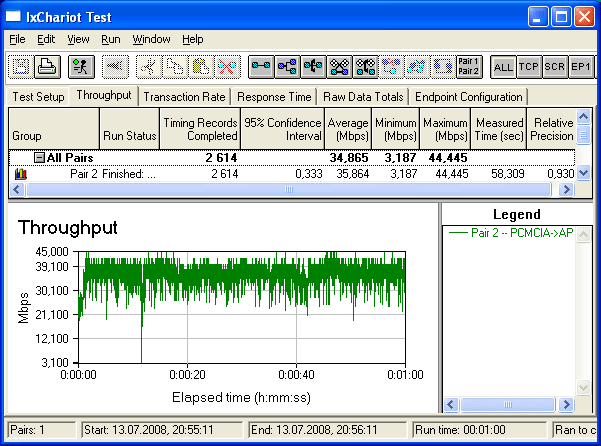

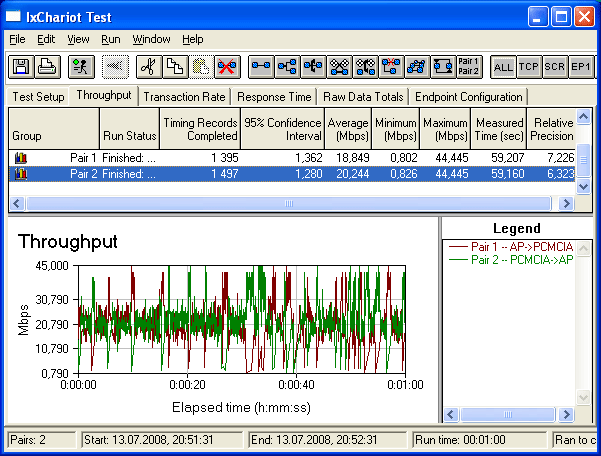

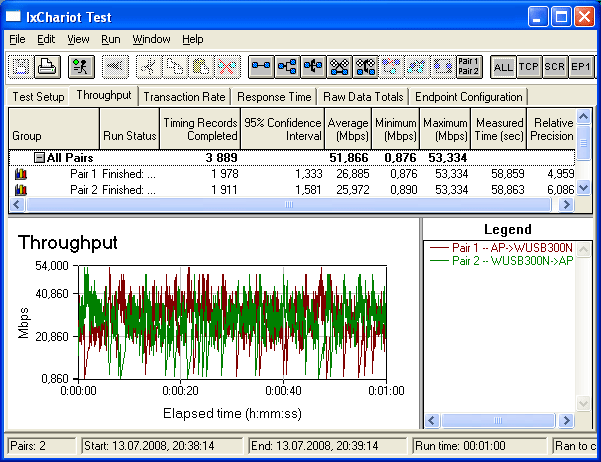

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с при прямій видимості на відстані два метри з використанням шифрування WPA2.

Linksys WUSB300N

В обох напрямках.

Потік даних від пункту доступу до клієнта.

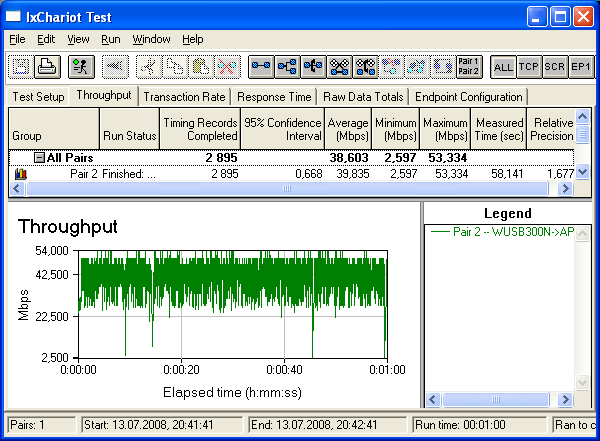

Потік даних від клієнта до пункту доступу.

D-Link DWA-645

В обох напрямках.

Потік даних від пункту доступу до клієнта.

Потік даних від клієнта до пункту доступу.

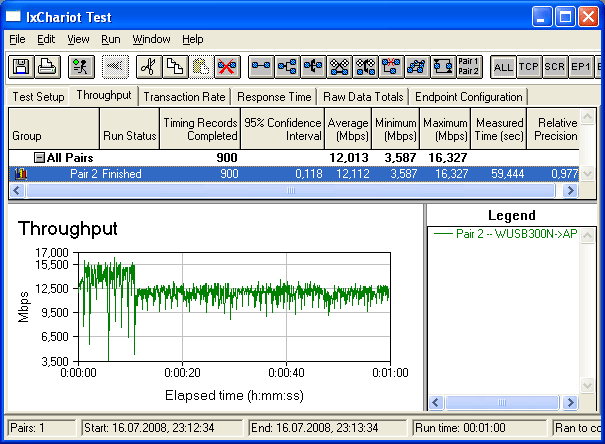

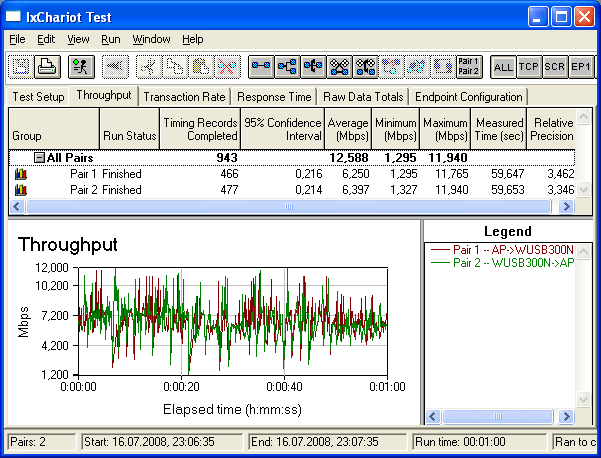

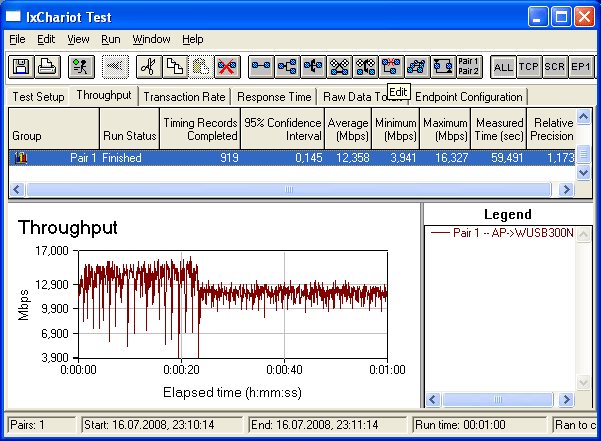

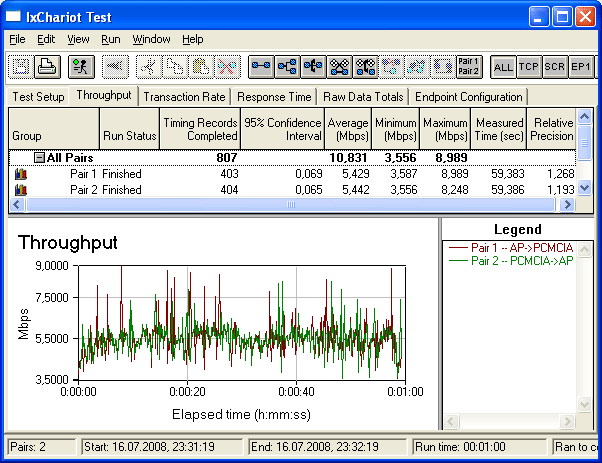

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

Linksys WUSB300N

В обох напрямках.

Потік даних від пункту доступу до клієнта.

Потік даних від клієнта до пункту доступу.

D-Link DWA-645

В обох напрямках.

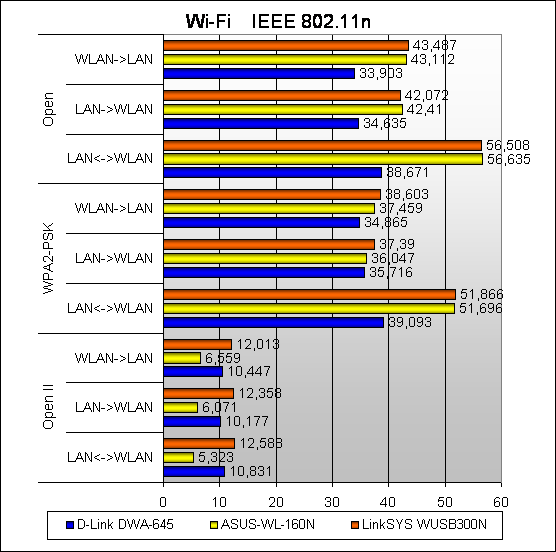

Порівняти реальну середню швидкість передачі по радіоканалу в різних режимах шифрування і у різних середовищах проходження можна за графіком.

Згідно результатам тестування можна сказати, що в найкращих умовах середня швидкість передачі даних по бездротовому каналу склала 56 Мбіт/с, при пікових підвищеннях до 61 Мбіт/с. Поряд з максимально можливою швидкістю з'єднання в 300 Мбіт/с, це стане не найкращим результатом для рішення з підтримкою стандарту IEEE 802.11n. Можна відзначити досить серйозне падіння швидкості при тестуванні проходження сигналу через два поверхи залізобетонного панельного будинку, але навіть у таких умовах можна цілком комфортно працювати з невимогливими до ширини каналу додатками. Такі результати цілком адекватні, враховуючи спрямованість даної моделі на корпоративний сегмент ринку з можливістю якісного моніторингу роботи і розподілу прав користувачів. Три зовнішні антени зіграли свою гідну роль у забезпеченні якісної роботи навіть у поганих умовах радіопередаючого середовища. Із сумісністю з обладнанням компанії D-Link, зокрема з PCMCIA адаптером DWA-645, проблем не виникло. Все працювало на рівні рекомендованого розробником рішення Linksy WUSB300N.

Висновки

В першу чергу відзначимо Linksys WAP4400N за якісний і практичний дизайн корпусу, але не саму велику функціональність, навіть як для звичайного пункту доступу. Хоча тут є декілька гарних моментів, але все-таки вони побічно впливають на загальний функціонала. Дуже хотілося побачити в WAP4400N режим повторювача радіосигналу і режими мосту, плюс роботу в умовах стандартного клієнта з можливістю «роздачі» каналу зв'язку іншим клієнтам. Але, на жаль, чи через небажання зменшувати безпеку додаванням цих режимів, чи просто маркетинговий хід, надав нам тільки функції пункту доступу з підключенням до локальної мережі через LAN. Звичайно, серйозним аргументом, що значно вплинув на вартість даного пункту доступу і, можливо, є основним критерієм вибору при придбанні даного пристрою, буде можливість одержання живлення по Ethernet-каналу зв'язку через протокол 802.1af (PoЕ). Відсутність автоматичного настроювання Wi-Fi сегмента не стане ні гарної, ні поганою рисою даного пристрою, через його корпоративну спрямованість. Професіонал ніколи не скористається такою функцією, що сильно послабляє систему захисту, а звичайному споживачу нема чого купувати обладнання з переплатою за PoЕ рішення. Встановлення на догоду практичності трьох зовнішніх всеспрямованих антен сприяє якості роботи даного рішення, особливо при несприятливих умовах. Відзначимо, що ця модель забезпечує гарну, стабільну і продуктивну роботу сегмента Wi-Fi. Підсумувавши наш огляд про пункт доступу WAP4400N від компанії Linksys, ми можемо порекомендувати його як якісне рішення для організації доступу в мережі Fast Ethernet за допомогою підключення по протоколу IEEE 802.11n при використанні в корпоративному сегменті.

Плюси:

  • Якісний і продуманий дизайн корпусу.
  • Підтримка IEEE 802.11n специфікації і технології MIMO.
  • Зручний у налаштуванні WEB-інтерфейс.
  • Встановлення трьох зовнішніх всеспрямованих антен.
  • Наявність підтримки технології живлення по Ethernet-каналу зв'язку через протокол 802.1af (PoЕ).

Мінуси:

  • Не найкраща швидкість передачі даних як для IEEE 802.11n.
  • Досить обмежений у налаштуваннях WEB-інтерфейс.
  • Є не найдешевшим рішенням у своєму класі.
  • Пластик глянсової лицьової поверхні дуже чутливий до подряпин, які одразу видно.

Особливості:

  • Яких-небудь проблем з нестабільністю роботи при тестуванні замічено не було.
