Огляд USB 2.0 Wi-Fi адаптера DrayTek Vigor N61

Ми продовжуємо знайомити читача з рішеннями для організації мереж Wi-Fi. І ось на черзі невеликій чорний USB-брелок Vigor N61 від авторитетного гравця ринку мережного обладнання компанії DrayTek. Його універсальний інтерфейс сполучення USB дає максимум сумісності із сучасним цифровим обладнанням. Але найчастіше такий підхід не завжди припускає дійсно якісну роботу. Продуманість дизайну, легкість у встановленні і налаштуванні, гідна підтримка і адекватне відношення до робочих можливостей, ось чим може похвалитися даний виробник. Будемо оцінювати все почерзі, почнемо з таблиці специфікацій, як головного критерію вибору згідно заявленим виробником можливостям.

DrayTek Vigor N61

Технічні характеристики

Виробник

DrayTek

Модель

Vigor N61

WAN

Тип

USB 2.0

Кількість портів

1

WLAN

Антена

Робочий діапазон частот

2.4 -2.5 ГГц

Кількість

2

Тип

Внутрішні

Можливість заміни антени/тип коннектора

-

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/з
• DQPSK @ 2 Мбіт/з
• CCK @ 5.5 і 11 Мбіт/з

IEEE 802.11g

OFDM: 54 Мбіт/з

IEEE 802.11n draft 2.0

OFDM @ 300 Мбіт/з

IEEE 802.11a

Немає

IEEE 802.3

Немає

IEEE 802.3u

Немає

IEEE 802.3x

Немає

Регіон/ Кіл-ть каналів

13

Розширення протоколу

так, 802.11n MIMO (Multiple Input, Multiple Output)

Можливість ручного завдання швидкості

Немає

Вихідна потужність, dBm

(максимальна?)

17

IEEE 802.11b @ 11 Мбіт/с

17

IEEE 802.11g @ 54 Мбіт/с

15

IEEE 802.11n @ 270 Мбіт/с

11

Чутливість приймача, dBm

(максимальна?)

-91

IEEE 802.11b @ 11 Мбіт/с

-

IEEE 802.11g @ 54 Мбіт/с

-

IEEE 802.11n @ 270 Мбіт/с

-

Режими роботи

Infrastructure

так

Ad Hoc

так

Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

так, до 128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

802.1x (через Radius)

так

Дод. роз’єми

-

-

Живлення

Тип БЖ

від одного USB 5 D макс 460мА постійного струму +/- 5%

Підтримка 802.1af (Po)

немає

Додаткова інформація

Версія прошивання

3.0.44.0920

Розміри мм.

87 х 28 х 12

Вага м.

-

Сайт виробника

http://www.draytek.com/

Збір характеристик проводився згідно інформації, що маємо на сайті виробника, а також згідно фактичним можливостям самого продукту, який  розглядаємо.

Упаковка

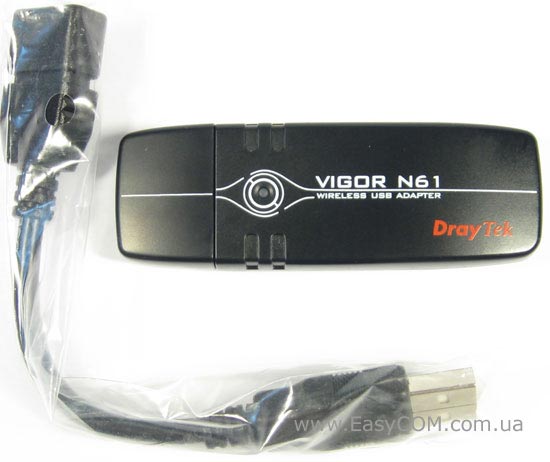

До нас на тестування потрапив адаптер з OEM-постачання, тобто без будь-якої паперової коробки, а в целофановому пакеті, що заклеєний скотчем.

Комплектація

Комплектацію моделі DrayTek Vigor N61 можна назвати достатньою, але без надмірностей.

DrayTek Vigor N61

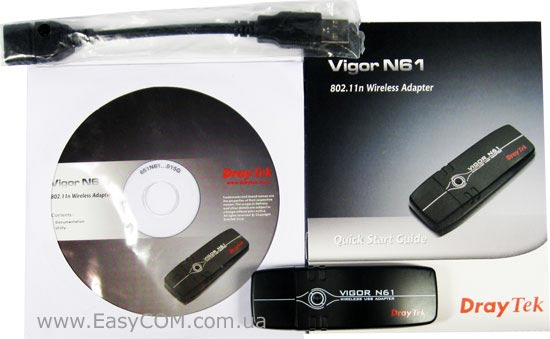

У комплекті з USB Wi-Fi Vigor N61 присутні:

  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і роботи з програмним забезпеченням);
  • USB подовжувач з фіксацією кута вигину.

У комплектації можна відзначити наявність USB подовжувача що дозволяє розгорнути адаптер у будь-який бік відносно гнізда USB вашого ПК або ноутбука. Це допоможе знайти положення максимально якісного сигналу прийому/передачі.

USB Vigor N61

DrayTek Vigor N61

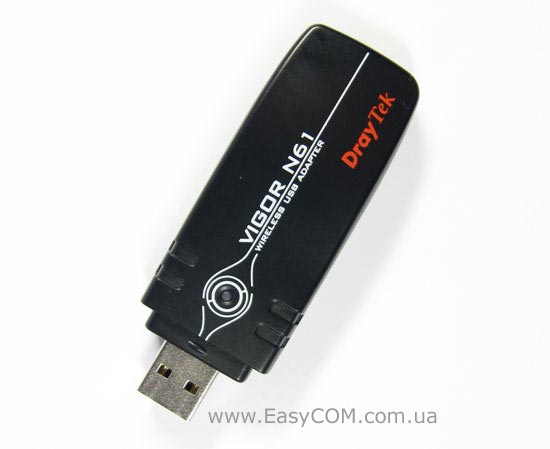

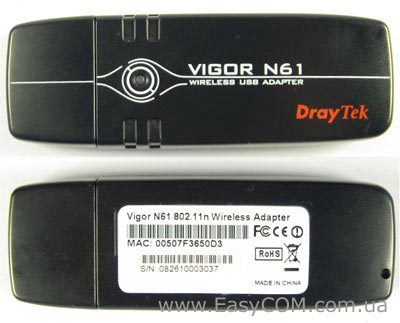

Чорний гладкий корпус цієї моделі з плавними лініями вигину якісно підкреслює стиль і практичність виконання. Такий підхід цілком закономірний для компанії DrayTek. Дуже багато моделей від цього виробника мають корпуси неправильної форми із плавними обтічними поверхнями.

DrayTek Vigor N61

Даний адаптер оснащений простим і зручним корпусом. Однак відсутність вентиляційних отворів для відводу тепла від досить гарячих елементів плати може позначитися на якості роботи бездротового каналу і його стабільності. У центрі знаходиться один невеликий діод індикації роботи, що сигналізує про активність мережі і наявність підключення до бездротового каналу. Все досить практично, якісно і строго.

На звороті присутня наклейка з технічною інформацією про дану модель і номер загальної серії. Є ковпачок, що обороняє USB роз’єм, тут все  зручно для користувача. Відзначимо відсутність зовнішньої антени і можливості її підключення, це явний плюс простоті і загальному стилю, але ні як не практичності і якості роботи.

Програмне забезпечення.

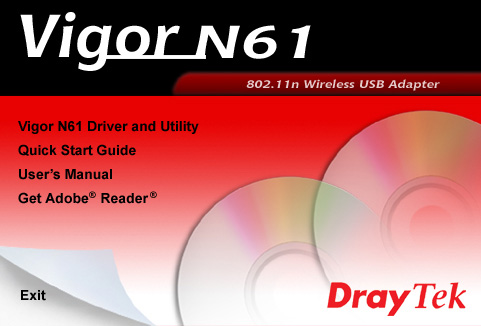

Програмне забезпечення, надане нам на диску з комплекту постачання, дозволяє організувати готовність моделі Vigor N61 до виходу в мережу з використанням досить функціональної і зручної утиліти налаштування і моніторингу стану USB адаптера.

DrayTek Vigor N61

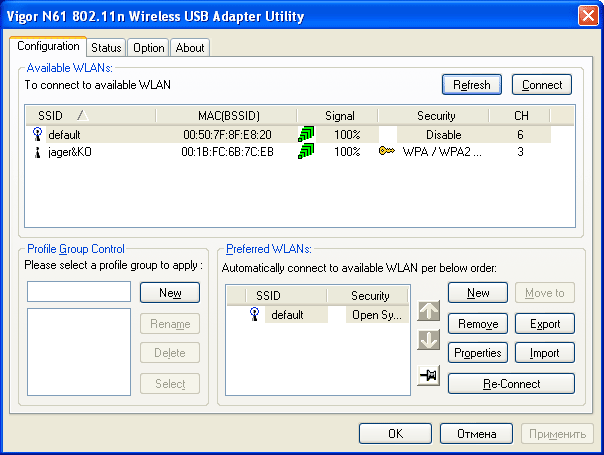

Встановивши її з диска комплекту постачання, ми потрапляємо у основне вікно.

Тут маємо перелік знайдених бездротових мереж і можливість налаштування профілю для кожного з наявних з'єднань.

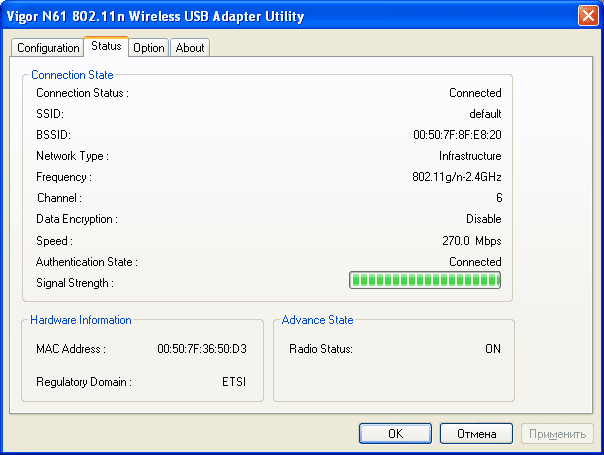

Друга закладка показує нам вичерпні дані щодо стану бездротового сегмента, до якого підключений у цей момент наш адаптер.

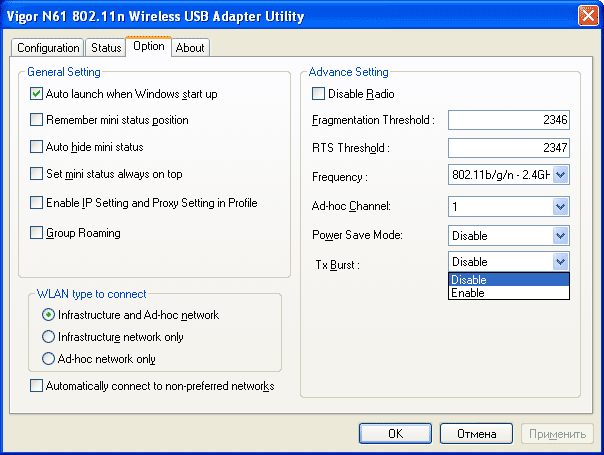

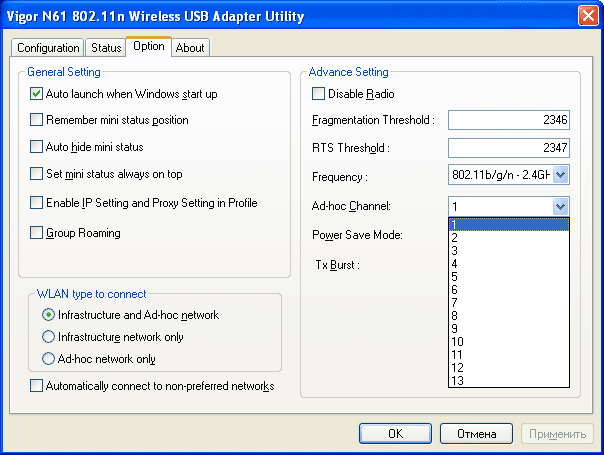

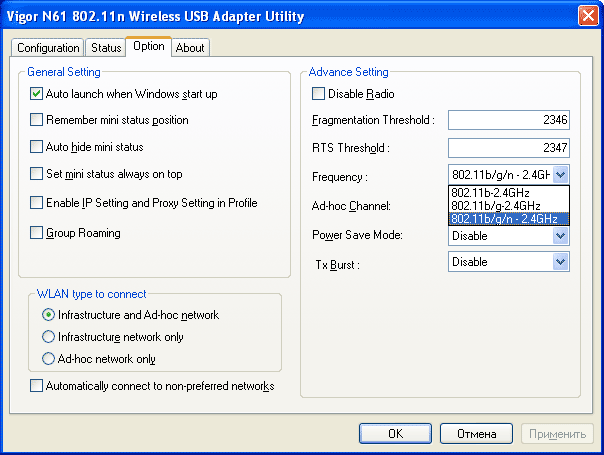

У пункті меню «Option» можна задати тип мережі, з якої відбувається робота. Інфраструктура є звичайним підключенням клієнта до будь-якого Wi-Fi пункту доступу, а режим Ad Hoc або, як його називають, IBSS забезпечує з'єднання пункт-пункт, що дозволяє налаштувати два клієнти бездротової мережі для передачі даних. У цьому ж меню можна встановити досить стандартні налаштування бездротового інтерфейсу: обмежити підтримку Wi-Fi стандартів зв'язку, задати номер каналу лінії зв'язку, режим енергозбереження і т.ін.

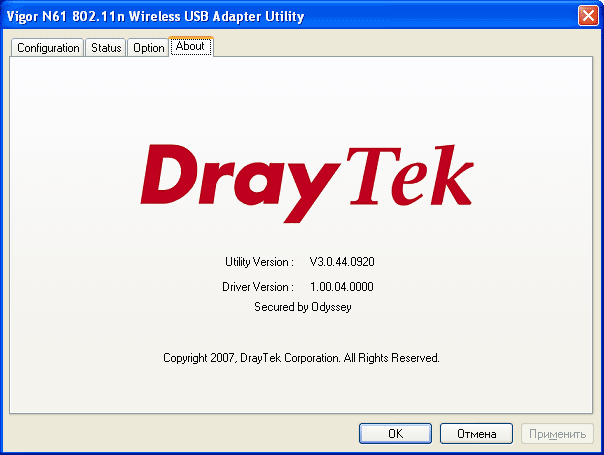

Маємо невелику інформаційну закладку, що повідомляє про використані в роботі драйвери і версії продукту.

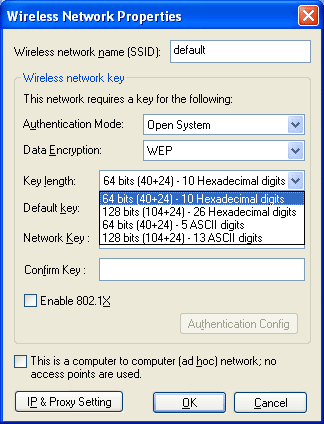

При створенні профілю з'єднання користувачу буде запропонований вибір налаштувань.

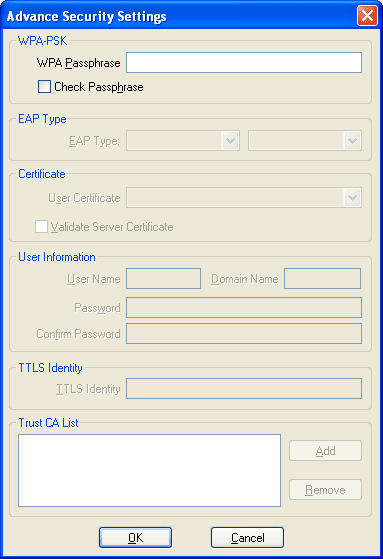

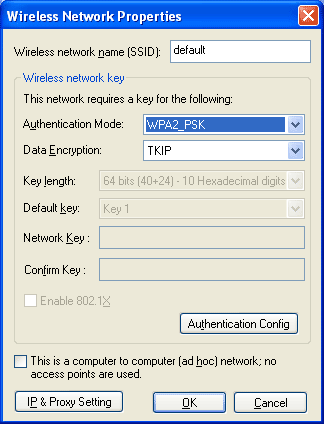

Тут можна задати ім'я бездротового з'єднання і метод авторизації при підключенні, а також виходячи з обраного способу авторизації, можна задати і спосіб шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації зазначені в таблиці специфікацій, наведеної вище.

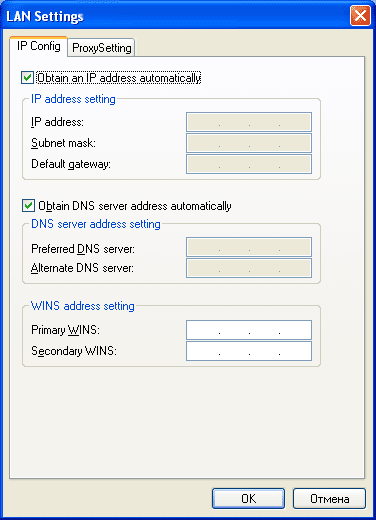

В зв’язку з індивідуальністю кожної конкретної мережі, тут виробник надав вибір користувачу в налаштуванні мережного протоколу передачі з можливістю автоматичного одержання налаштувань через сервер DHCP, запущений на пункті доступу.

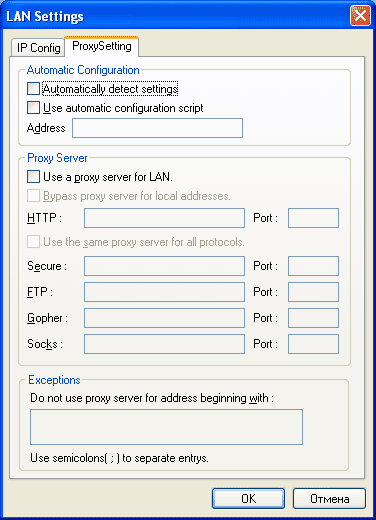

Дійсно оригінальним рішенням було задати для кожного профілю і налаштування проксі-сервера. Це повинно істотно полегшити роботу даного клієнта при використанні його в різних мережах з індивідуальними параметрами виходу в інтернет.

Підводячи підсумки можливостям супровідного програмного забезпечення можна казати про якісно продуману і функціональну утиліту підключення даного адаптера до бездротових мереж. Дорікань на стабільність її роботи в процесі тестування також не виявилося.

Тестування

Бездротові реалізації дозволяють вирішувати безліч завдань, у побудові домашніх мереж, мереж малого офісу, продовження інфраструктури мережі на сусідній будинок і т.ін. У всіх випадках якість роботи таких мереж прямо залежить від їх пропускної здатності, у чому і є суттєва перевага стандарту IEEE 802.11n, що дозволяє отримати швидкість близьку до Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу даного стандарту в типовій панельній залізобетонній висотці. Але одразу варто обмовитися про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, утеплювач підлог спіненого поліетилену на фольговій основі, що часто використовується . Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Протестована також якість переданого сигналу і безпосередньо пропускні можливості каналу, отримані з використанням продукту, який розглядаємо. Досліди проводилися на видаленні не більше двох метрів між пунктами. У тестуванні використовувався маршрутизатор DrayTek Vigor2820n і материнська плата ASUS P5Q3 Deluxe з вбудованим Wi-Fi адаптером.

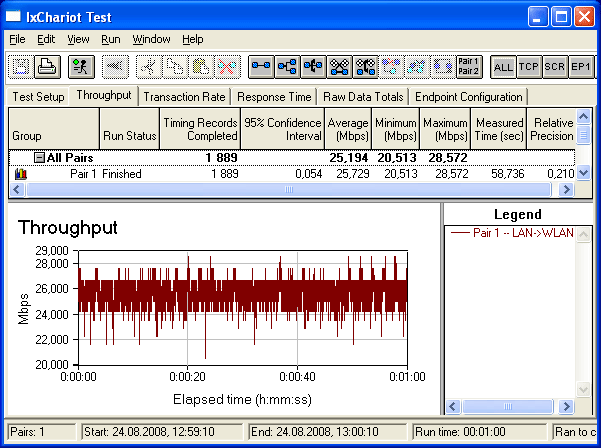

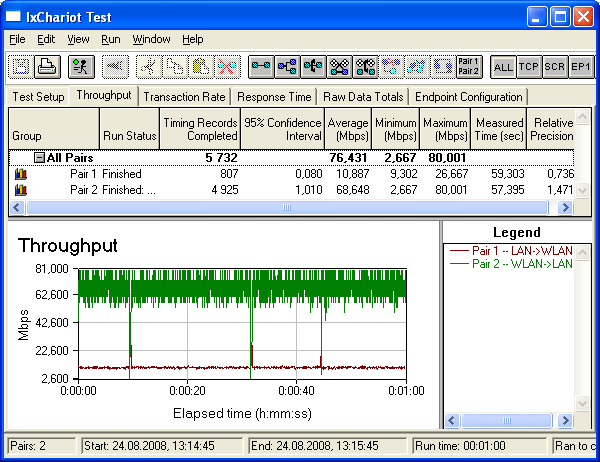

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу. Використан  як пункт доступу маршрутизатор DrayTek Vigor2820n.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

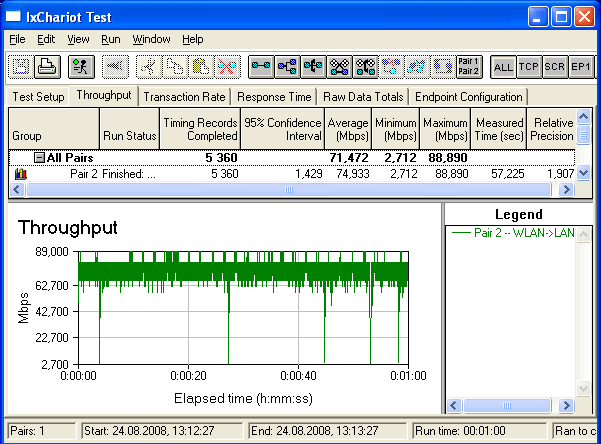

Потік даних від USB адаптера до пункту доступу.

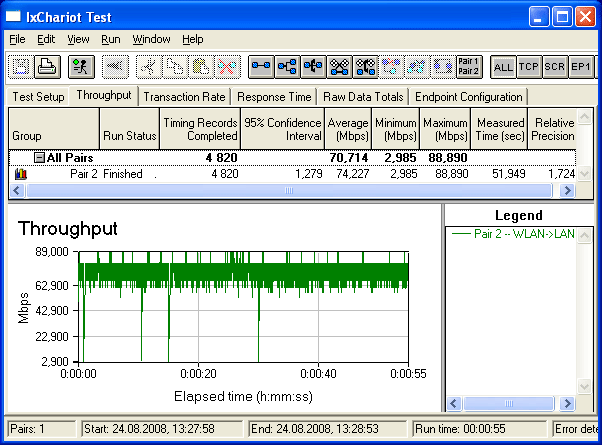

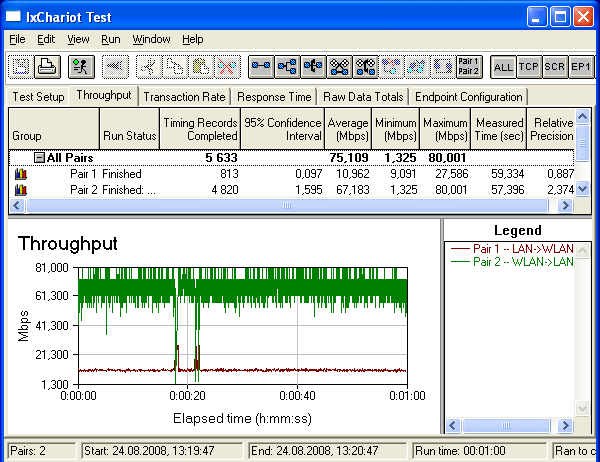

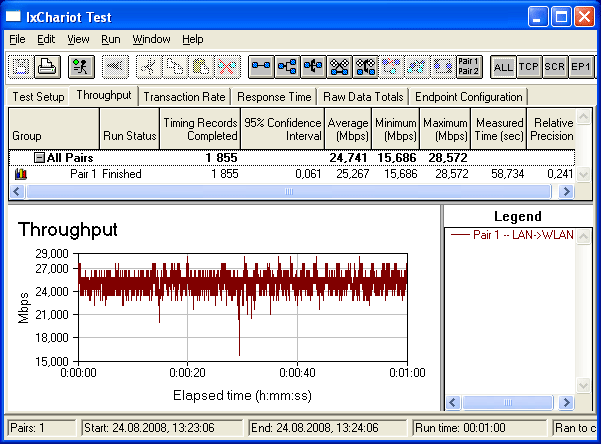

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2. Використаний  як пункт доступу маршрутизатор DrayTek Vigor2820n.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пунктудоступу.

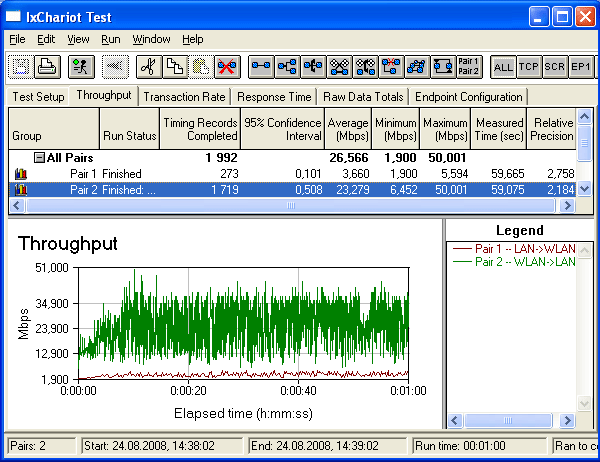

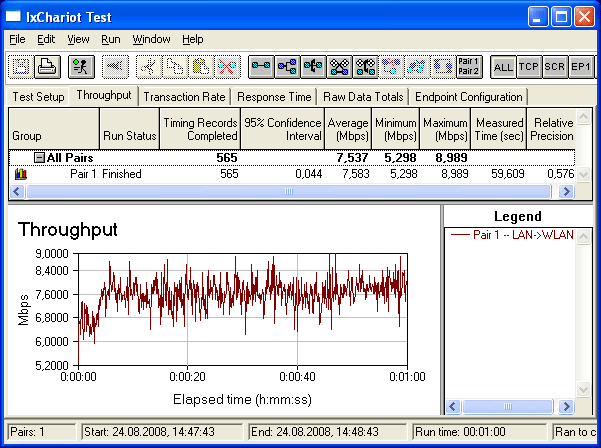

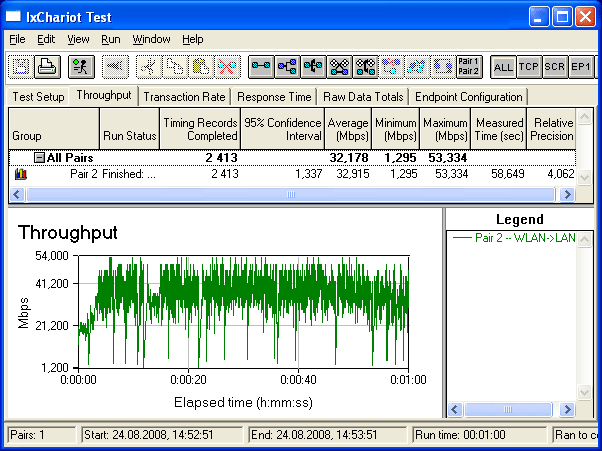

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу. Використаний  як пункт доступу маршрутизатор DrayTek Vigor2820n.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

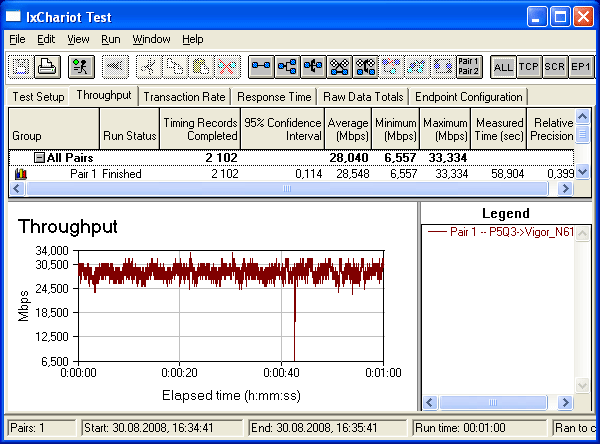

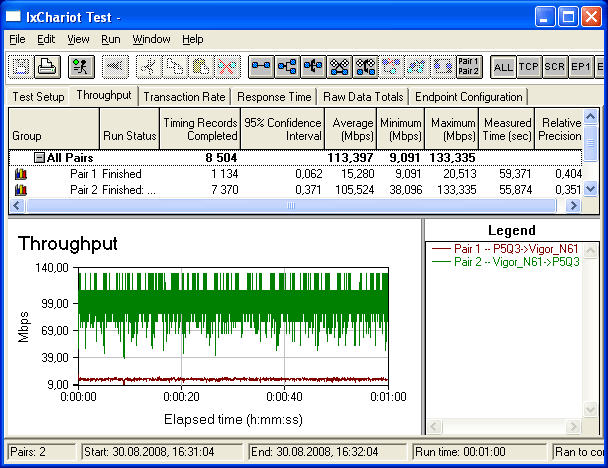

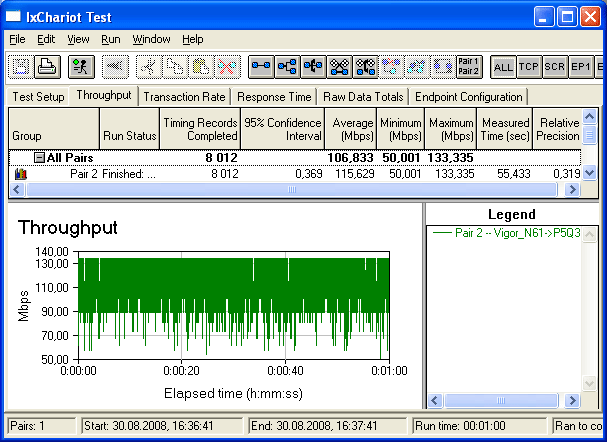

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу. Використаний  як пункт доступу материнська плата ASUS P5Q3 Deluxe з вбудованим Wi-Fi адаптером.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

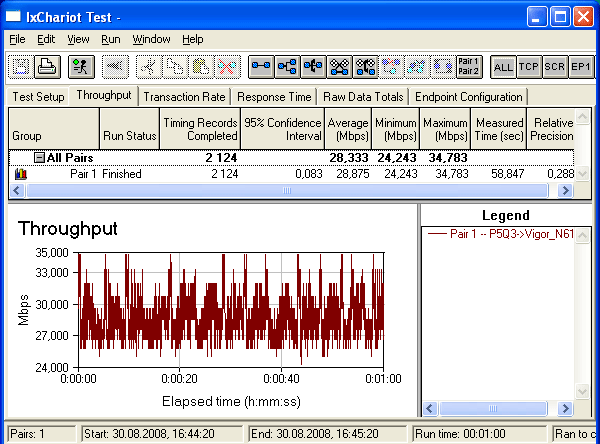

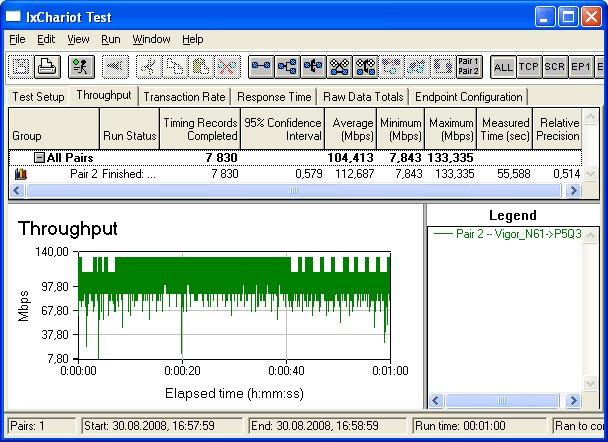

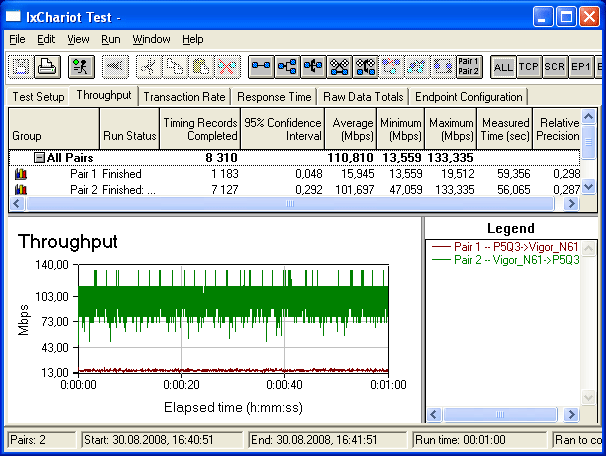

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/з з прямою видимістю на відстані два метри з використанням шифрування WPA2. Використаний  як пункту доступу материнська плата ASUS P5Q3 Deluxe з убудованим Wi-Fi адаптером.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

За результатами тестів можна сказати, що в найкращих умовах середня швидкість передачі склала 113 Мбіт/с, а при пікових перегонах 133 Мбіт/с. Враховуючи використання в даній моделі USB інтерфейсу передачі і досить малопотужних передавачів з невеликими антенами, можна казати про відмінну працездатність екземпляра, який розглядаємо. Також можна сказати про нормальну сумісність випробуваного адаптера з обладнанням специфікації IEEE 802.11n від ASUS. Однак відзначимо, що потік даних від пункту доступу до USB адаптера Vigor N61 у рази менше і складає не саму гарну швидкість. Але таке поводження можна вважати нормальним для рішень такого класу.

Відзначимо, що тестування даного адаптера з різними пунктами доступу дало різні за швидкістю результати. Відносно мала інтенсивність передачі при використанні маршрутизатора DrayTek Vigor2820n передусім пов'язана з малою продуктивністю його начинки, що не дозволило йому «видушити» максимум зі специфікації IEEE 802.11n. Зовсім інша ситуація спостерігалася з вбудованим адаптером у материнську плату ASUS P5Q3 Deluxe. Тут при ідеальних умовах тестування швидкість була дійсно високою.

По проникненню через залізобетонні перешкоди і стійкості до перешкод від побутової техніки можна суб'єктивно дати висновок про відмінну якість проходження сигналу при використанні моделі USB адаптера Vigor N61 як приймаючого клієнта в тяжких умовах роботи. Але на цей фактор більше впливає гарне виконання внутрішніх антен або їх кількість. Згідно завіренням виробника, під пластиковим корпусом знаходяться дві внутрішні антени. Але, при використанні зовнішніх антен якість і швидкість сигналу стала б ще краще.

Висновки

USB Wi-Fi адаптер Vigor N61 від компанії DrayTek відмінне зручне і компактне рішення з гарними якісними показниками для організації доступу до Wi-Fi мережі за допомогою підключення по протоколу IEEE 802.11n з відмінною пропускною здатністю. Підкреслимо, що заявлені  300 Мбіт/с це всього лише швидкість з'єднання, а не реальна передача даних - при тестуванні дійсна пропускна здатність не перевищила поріг в 133 Мбіт/с. Але і при таких можливостях ми одержуємо досить швидкий і досить «чіпкий» канал зв'язку, що навіть при серйозних перешкодах або перешкодах у середовищі проходження сигналу залишається стабільним. Це з лишком забезпечить якісну передачу цифрового відео потоку і стане основою безвідмовності роботи офісних додатків. Підтримка розглядаємим продуктом останніх рішень в сфері бездротової передачі даних дозволить моделі DrayTek Vigor N61 бути дуже зручним і універсальним помічником комунікабельного користувача.

Плюси:

  • Досить маленькі і компактні розміри.
  • Універсальність використання інтерфейсу USB 2.0.
  • Функціональна утиліта налаштування.
  • Велика швидкість передачі по Wi-Fi сегменту при використанні останніх рішень для стандарту IEEE 802.11n.

Мінуси:

  • Використання вбудованої антени погіршує робочі характеристики клієнта.
  • Помітне нагрівання при інтенсивній роботі.
