Огляд бездротового PCMCIA-адаптера D-Link DWA-645 RANGEBOOSTER N 650

Продовжуючи серію оглядів бездротових адаптерів хочеться завести мову про оптимальне рішення, яке дозволяє створити бездротове з'єднання для ноутбука. Так, безумовно, переваги використання універсального USB роз’єму для адаптера Wi-Fi розкриває широкі можливості для користувача в плані його підключення до практично будь-якого домашнього, мобільного або ультрамобільного комп'ютера. Найчастіше USB адаптери оснащуються додатковим подовжувачем або кредлом, що забезпечує їх розташування в зоні максимального прийому. Однак за все варто платити і звичайно чим більше вузькоспрямована реалізація, тим вона стабільніше і частіше дещо дешевша, ніж універсальне рішення з додатковою комплектацією. На сьогоднішній день практично кожен з виробників активного мережного обладнання запропонував лінійку пристроїв IEEE 802.11n першої редакції (draft) різного форм фактору і способу з'єднання з ПК користувача. Вся ця апаратура виконує схожі функції, але одна від одної відрізняється різними засобами реалізації і різним підходом до якості програмного забезпечення. У сьогоднішній статті ми хочемо приділити увагу PCMCIA  моделі DWA-645, одного з розробників активного мережного обладнання з високим критерієм ціна-якість, копаннії D-Link. Таке рішення допоможе власнику без особливих зусиль позбутися набридлих і естетично громіздких  комунікацій з кабелів і отримати швидкість передачі на рівні Fast Ethernet. Саме практичність і ціна такого рішення із заявленою можливістю з'єднання на швидкості до 300 Мбіт/с є причиною виходу даного огляду. Постараємося перевірити в тестах швидкісні і робочі можливості даної моделі.

D-Link DWA-645 RANGEBOOSTER N 650

Технічні характеристики

Виробник

D-Link

Модель

DWA-645

WAN

Тип

PCMCIA II ( 32-розрядний CardBus)

Кількість портів

1

WLAN

Антена

Кількість

+3 прийом, +2 передача

Тип

вбудовані

Можливість заміни антени/тип коннектора

немає

Частотний діапазон

2.412 – 2.462 ГГц

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (проект)

OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів



Розширення протоколу

так (IEE802.11n (проект))

Можливість ручного завдання швидкості

немає

Вихідна потужність, дБм

(типова?)

17

IEEE 802.11b @11Мбіт/с

-

IEEE 802.11g @54Мбіт/с

-

IEEE 802.11n @300Мбіт/с

-

Чутливість приймача, дБм

(максимальна?)

-

IEEE 802.11b @11Мбіт/с

-

IEEE 802.11g @54Мбіт/с

-

IEEE 802.11n @300 Мбіт/с

-





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

64/128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

немає

Живлення

Тип БЖ

роз’єм PCMCIA  3,3 В постійні струми +/- 5%

Додаткова інформація

Можливість роботи в режимі Крапки доступу.

немає

Версія прошивання



Розміри

54,8 x 120 x 6,9 мм

Вага

46 г

Сайт виробника

http://www.dlink.ua/

Все цены на D-Link DWA-645 RANGEBOOSTER N 650

Наше бажання знайти максимально докладну інформацію не увінчалося успіхом. Все, що надав виробник про своє «творіння», не допомогло повністю заповнити нашу таблицю. Але основні характеристики нам, все-таки, вдалося представити в цій статті.

Упаковка

D-Link DWA-645 RANGEBOOSTER N 650

Не можна сказати, що упаковка не відрізняється якістю і індивідуальністю дизайну, але даний стиль належить не конкретній моделі, а цілій лінійці. Верхня оболонка з товстого картону, виконана в оранжево-білих тонах, містить під собою білу каркасну і щільну коробку з гофрованого картону.

D-Link DWA-645 RANGEBOOSTER N 650

Верхня частина може розповісти споживачу про стандарти, підтримувані даним продуктом, і способи їх реалізації. Деякі описані тут спеціальні можливості, розроблені компанією виробником, покликані полегшити власнику налаштувати даний адаптер і обрати спосіб захисту від несанкціонованого прослуховування бездротової лінії, а також небажаних підключень до мережі користувача.

D-Link DWA-645 RANGEBOOSTER N 650

На звороті упаковки все стандартно, бо тут виробник помістив на восьми мовах коротку специфікацію цієї моделі і схему приєднання даного адаптера до мережі кінцевого користувача. У лівому нижньому куті є голографічна наклейка, що захищає продукцію цієї компанії від підробок.

Комплектація

Простота обумовлює якість і доступність рішень. Саме відсутністю яких-небудь додаткових аксесуарів і відрізняється ця модель від цілої армії товаришів з надання можливостей бездротового з'єднання.

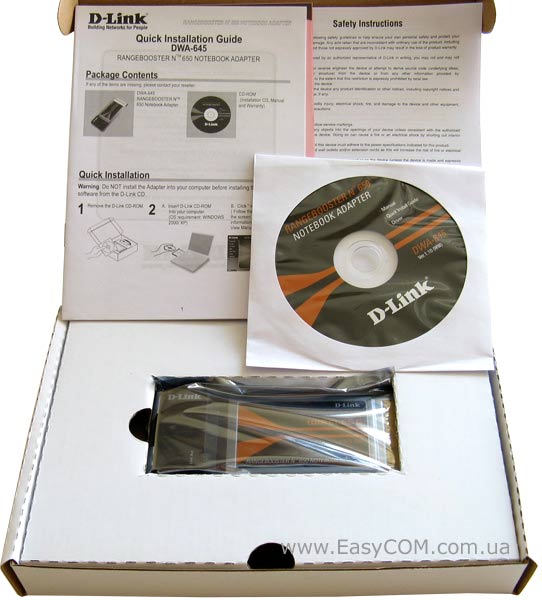

D-Link DWA-645 RANGEBOOSTER N 650

У комплекті присутні:

  • PCMCIA Wi-Fi адаптер DWA-645;
  • CD-диск з ПЗ і документацією;
  • Посібник для користувача англійською мовою (коротка інструкція з встановлення, обслуговуюче програмне забезпечення);

Нічого зайвого, але цілком достатньо для використання продукту користувачем.

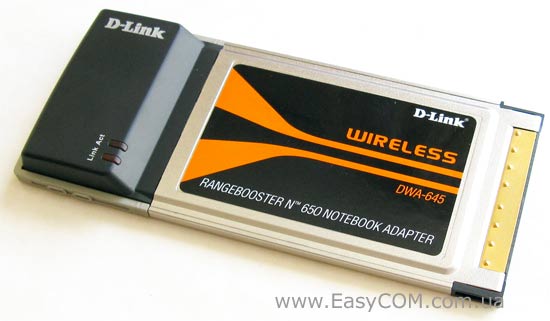

Адаптер DWA-645

D-Link DWA-645 RANGEBOOSTER N 650

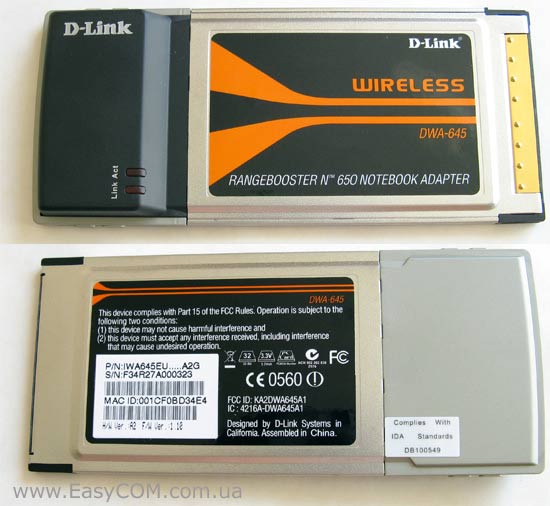

Представлена PCMCIA карта має цілком стандартні розміри, і отримала інтерфейс з'єднання PCMCIA II. Частина, що виступає з корпусу ноутбука, поміщена в матовий чорний пластик, а інша половина, що повністю прихована у PCMCIA роз’ємі, затиснута залізним екраном. Край у місці контактної групи виконаний з жовтого металу. Верхня поверхня прикрашена все тим же стилізованим малюнком, настільки характерним для лінійки RANGEBOOSTER N 650 бездротових пристроїв від компанії D-Link. Відзначимо два індикатори робочої активності. Перший «ACT» активність мережі і наявність приєднання до PCMCIA інтерфейсу,  другий «LINK» вказує на підключення до бездротової мережі.

На звороті також не маємо оригінального дизайну. Тут всю поверхню виробник прикрив чорною наклейкою з невеликими замітками і застереженнями використання, а в нижній частині розташувався серійний номер, MAC адреса і коди з чисел та літер, що ідентифікують даний екземпляр серед його аналогів.

Програмне забезпечення.

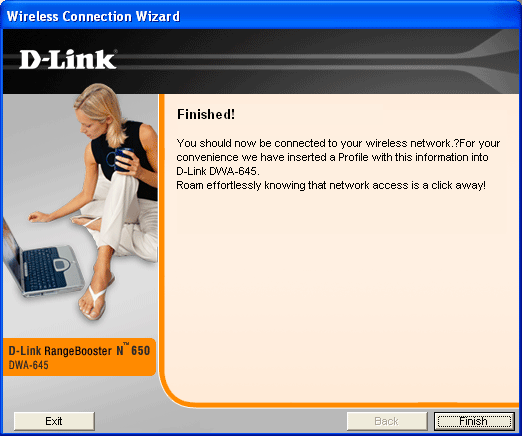

Програмне забезпечення, що маємо на диску в комплекті, дозволяє розраховувати на готовність моделі D-Link DWA-645 до швидкого виходу в мережу при дотриманні простого покрокового алгоритму налаштування, запропонованого утилітою. Таке рішення може якісно спростити перше налаштування недосвідченому користувачу.

Не будемо заглиблюватися в дрібні деталі і так простого встановлення, зупинимося лише на вузьких місцях технології налаштування мережі.

Необхідно ввести ім'я профілю створюваного вами з'єднання.

Обрати одну з доступних у даній місцевості бездротову мережу.

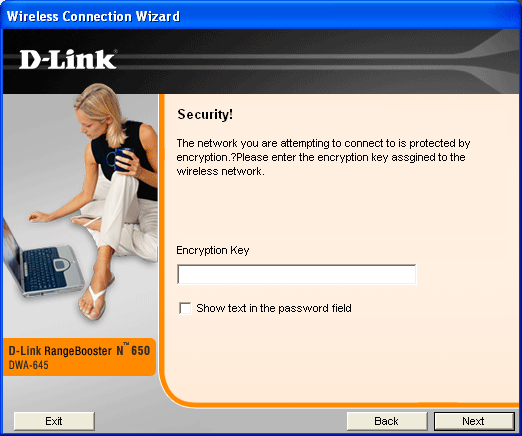

Необхідно задати код доступу до обраної вами мережі.

Максимально просто і зручно, проте, все-таки, деяким дана простота здасться кроком до меншої безпеки створеного підключення, але для цього і є ручні налаштування.

Крім послідовного інтерфейсу налаштування, що з’являється автоматично з появою диска в системі, тут є драйвера, інструкції англійською мовою, а також є утиліта керування і налаштування Wi-Fi PCMCIA адаптера. Трохи розібравшись у структурі і можливостях наданого програмного забезпечення компанією виробником, відзначаємо його малу функціональність, але варто звернути увагу на деякі можливості, цілком потрібні користувачу.

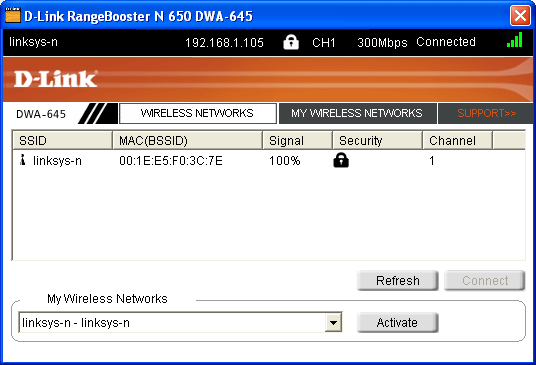

Перша закладка говорить нам про ім'я активного в цей момент підключення. Далі іде IP адреса мережі, закріплена за адаптером, потім номер каналу підключення, стан підключення і невелика покроковість градації рівня сигналу мережі. У центральному вікні присутній перелік знайдених бездротових мереж з коротким їх описом. У пункті меню «My Wireless Networks» зі списку, що випадає, можна обрати налаштовану в однойменній закладці мережу для підключення. Це може бути профіль роботи даного PCMCIA адаптера в одному з режимів шифрування.

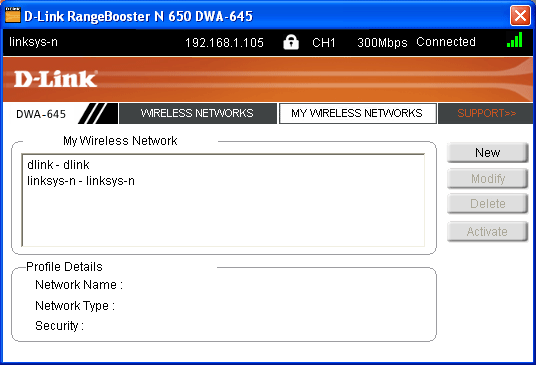

Закладка «My Wireless Networks» показує список передустановлених або налаштованих користувачем профілів роботи даного адаптера.

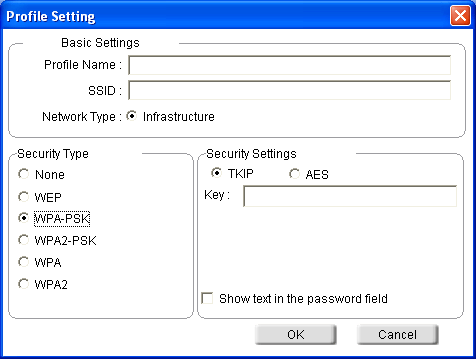

Це може бути профіль режиму роботи в Infrastructure з усіма передустановленими налаштуваннями безпеки.

Таке програмне забезпечення хоча і має дуже малу гнучкість у налаштуваннях, але використання його в деяких випадках просто необхідно.

Тестування

Все більш вагомим аргументом розвитку бізнесу і зручності спілкування людей стають бездротові комунікації. Але їх стрімке поширення в домашніх мережах і в мережах малого офісу, прямо залежить від якості одержуваного з їх допомогою каналу зв'язку. Саме для рішення таких завдань і був розроблений стандарт IEEE 802.11n, що дозволяє мати швидкість Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу адаптера в стандартній панельній залізобетонній висотці. Але одразу варто обмовитися про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, використання в якості утеплювача підлог спіненого поліетилену на фольговій основі. Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуванню буде так само піддана якість переданого сигналу і безпосередньо пропускні можливості каналу самого адаптера та головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. У тестах використовувався пункт доступу Linksys WAP4400N. Такий підхід був викликаний бажанням виявити нюанси сумісності обладнання від різних виробників.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

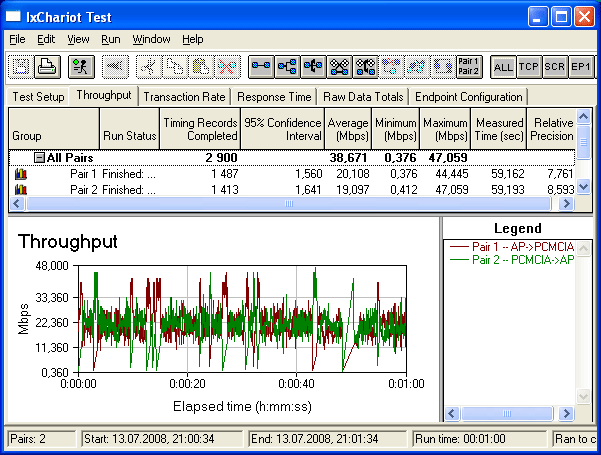

В обох напрямках.

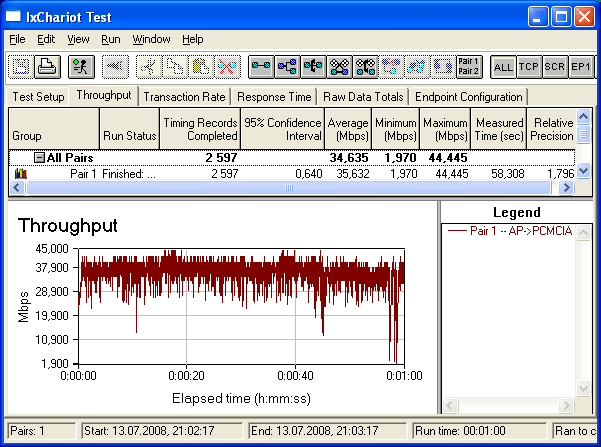

Потік даних від пункту доступу до PCMCIA адаптера.

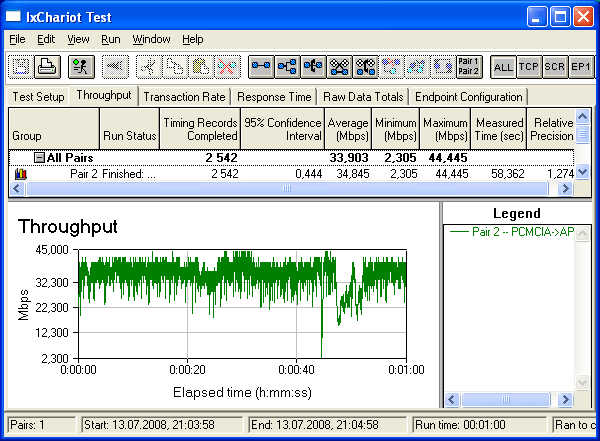

Потік даних від PCMCIA адаптера до пункту доступу.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2.

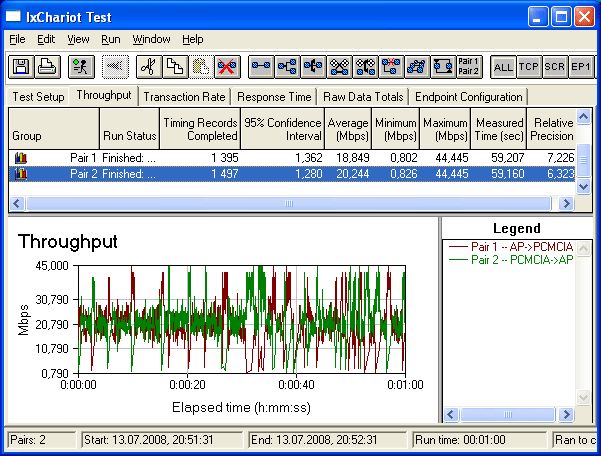

В обох напрямках.

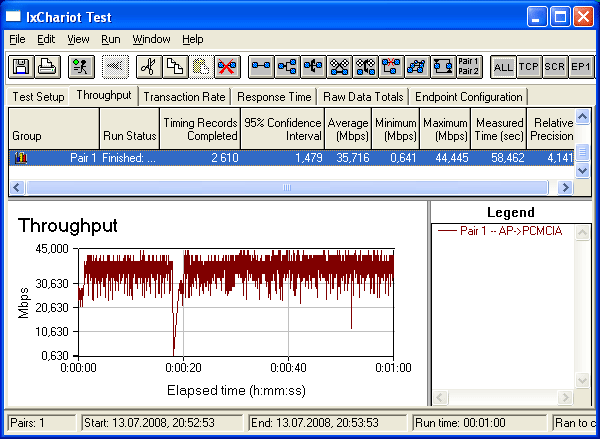

Потік даних від пункту доступу до PCMCIA адаптера.

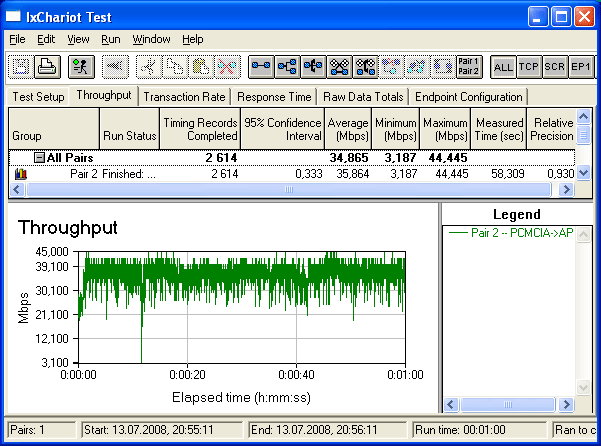

Потік даних від PCMCIA адаптера до пункту доступу.

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

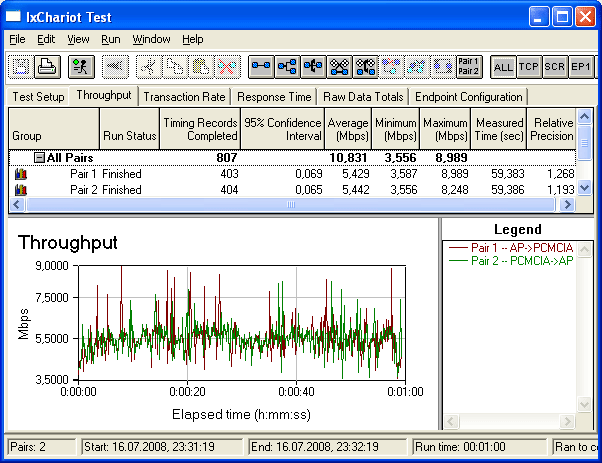

В обох напрямках.

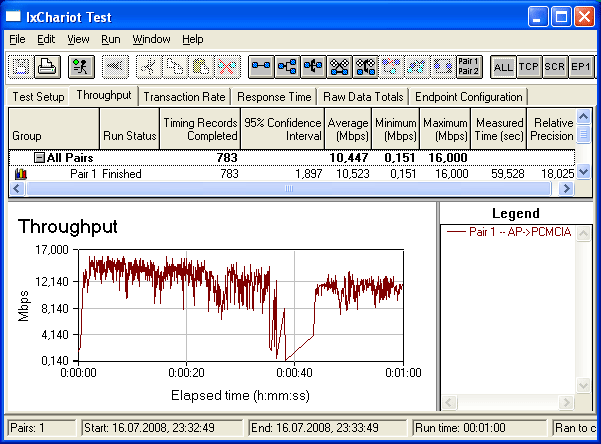

Потік даних від пункту доступу до PCMCIA адаптера.

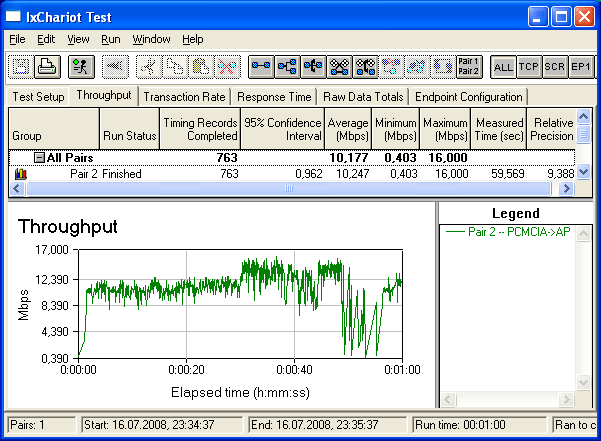

Потік даних від PCMCIA адаптера до пункту доступу.

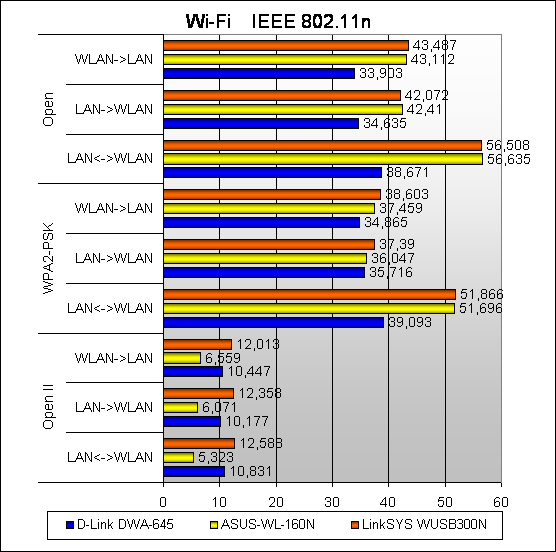

Підводячи підсумки, наведемо підсумовуючу графічну таблицю.

Згідно отриманим результатами тестів можна відзначити, що в найкращих умовах середня швидкість передачі склала 39 Мбіт/с, при пікових підвищеннях до 47 Мбіт/с. Враховуючи участь у тестуванні ще двох USB адаптерів підтримуючих IEEE 802.11n (Linksys WUSB300N і ASUS WL-160N), можна сказати про не найкращу працездатність екземпляра, який розглядаємо. Але підкреслимо його переваги при роботі в поганих умовах середи передачі. Даний факт скоріше наслідок наявності у зразка, що розглядаємо, трьох приймаючих антен на відміну від двох у обох USB адаптерів. Але найбільше ситуацію псує те, що всі встановлені в ньому антени внутрішні і не дозволять отримати максимум продуктивності каналу специфікації IEEE 802.11n. Такий підхід у рішенні обумовлює доступність цієї розробки для ширшого кола споживачів в порівнянні з іншими реалізаціями подібного обладнання.

Висновки

Адаптер D-Link DWA-645 можна порекомендувати як недороге і спеціалізоване рішення з нормальними характеристиками для підключення ноутбука до бездротових комунікацій Wi-Fi через його PCMCIA роз’єм, за допомогою використання протоколу IEEE 802.11n. Поряд з досить гарною якістю виконання і прийнятною забезпечуваною швидкістю доступу, даний пристрій має непогану підтримку з боку розробника і доступну вартість за рішення такого рівня. Трохи псує ситуацію ряд нюансів, таких як відносно низька швидкість роботи, швидше за все пов'язана з особливостями реалізації розташування внутрішніх всеспрямованих антен, і відсутність функції пункту доступу. Крім того, програмне забезпечення, запропоноване виробником, має малий функціонал і не завжди зручне у використанні.

Плюси:

  • Надійна реалізація з використанням PCMCIA II роз’єму;
  • Підтримка стандарту IEEE 802.11n;
  • Досить швидке встановлення адаптера в ноутбук, що не викликає складностей;
  • Підвищена стійкість створеного каналу до перешкод.

Мінуси:

  • Відносно низька швидкість передачі даних, в порівнянні зі стандартом IEEE 802.11n (швидкість до 47 Мбіт/с, замість заявленных 300 Мбіт/с);
  • Немає можливості роботи в режимі пункту доступу;
  • Використання внутрішніх антен і відсутність роз’єму підключення зовнішніх.
