Огляд бездротового PCI-адаптера D-Link DWA-547 RANGEBOOSTER N 650

21-01-2008

На сьогоднішній день практично кожен з виробників активного мережного обладнання запропонував лінійку пристроїв IEEE 802.11n першої редакції (draft) різного форм фактору і способу з'єднання з ПК користувача. Вся ця апаратура виконує схожі функції, але вона суттєво відрізняється засобами реалізації і має різний підхід до якості програмного забезпечення. Дуже важливим, як виявилося, для обладнання цього стандарту є набір і спосіб розташування застосованих у кожній конкретній моделі ряду антен. Оскільки збільшується швидкість завдяки використанню декількох радіоканалів на кожному з пристроїв з підтримкою IEEE 802.11n першої редакції (draft), встановлено по три всеспрямованих антени. При використанні такої апаратури дуже важливу роль грає місце розташування і якість реалізації передавальних елементів конструкції. Саме такі нюанси і нормальну сумісність такого обладнання з аналогічними екземплярами від конкурентного виробника хочеться обґрунтувати в цьому огляді.

Одним з розробників активного мережного обладнання з високою оцінкою критерію вартість-якість стала компанія D-Link, що пропонує на ринку повну лінійку IEEE 802.11n сумісних пристроїв. Але з всього асортименту ми розглянемо саме практичне і недороге рішення для організації мережі Wi-Fi через інтерфейс PCI. Це другий огляд серії обладнання з підтримкою специфікації IEEE 802.11n, у різних її редакціях.

Завдяки моделі DWA-547 RANGEBOOSTER N 650 від компанії D-Link, нам стала доступна можливість побудови високошвидкісної Wi-Fi мережі, використовуючи найпоширеніший зараз інтерфейсний роз’єм PCI. Таке рішення допоможе власнику без особливих зусиль позбутися від обридлих і естетично громіздких провідних комунікацій та отримати швидкість передачі на рівні Fast Ethernet. Саме практичність і вартість такого рішення з заявленою можливістю з'єднання на швидкості до 300 Мбіт/с є причиною виходу цього огляду. Намагаємося перевірити в тестах швидкісні і робочі можливості даної моделі.

Технічні характеристики

Виробник

D-Link

Модель

DWA-547

WAN

Тип

PCI 2.3

Кількість портів

1

WLAN

Антена

Кількість

3

Тип

Знімні дипольні антени з коефіцієнтом підсилення 2dBi.

Можливість заміни антени/тип коннектора

так, роз’єм RP-SMA

Частотний діапазон

2400 - 2497 ГГц

Примусове надання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (dreft)

 OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

Немає

IEEE 802.3

Немає

IEEE 802.3u

Немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів



Розширення протоколу IEE802.11n

Так (до 300 Мбіт/с)

Можливість ручного завдання швидкості

немає

Вихідна потужність

(максимальна?)

19 дБм

IEEE 802.11b @11Мбіт/с

19 дБм

IEEE 802.11g @54Мбіт/с

17 дБм

IEEE 802.11n @300Мбіт/с

17 дБм

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-87 дБм

IEEE 802.11g @54Мбіт/с

-72 дБм

IEEE 802.11n @300 Мбіт/с

-63 дБм





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

64/128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

немає

Живлення

Тип БЖ

5 В постійного струму

Додаткова інформація

Можливість роботи в режимі Пункту доступу (обмежене). З наданням номера каналу.

немає

Версія прошивання



Розміри

134 x 121 x 19 мм

Вага

107 г

Сайт виробника

http://www.dlink.ru/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Саме такі характеристики були заявлені в технічній документації, що йде в комплекті поставки.

Упаковка

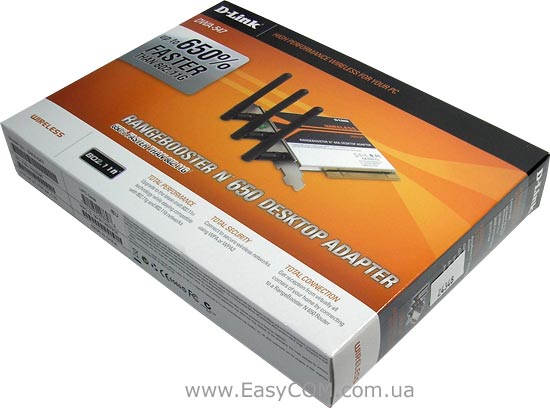

Зовнішня упаковка виконана з щільного картону, в цегляно-білому тоні, з невеликими, що підкреслюють деякі особливості внутрішнього вмісту, сіро-чорними елементами оформлення.

Верхня частина може розповісти споживачу про стандарти, підтримуваних даним продуктом, і засобах їх реалізації. Деякі наведені тут спеціальні можливості, розроблені компанією виробником, покликані полегшити власнику налагодження даного адаптера і вибір засобу захисту від несанкціонованого прослуховування бездротової лінії, а також небажаних підключень до мережі користувача.

Зворотний бік оформлена досить стандартний, тут виробник помістив коротку специфікацію цієї моделі і схему приєднання даного адаптера до мережі кінцевого користувача. У лівому нижньому куті маємо голографічну наклейку, що захищає продукцію цієї компанії від підробок.

Комплектація

Комплектація моделі D-Link DWA-547 цілком достатня, маємо все, що необхідно для роботи.

В комплекті присутні:

  • PCI Wi-Fi адаптер DWA-547;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуючому програмному забезпеченню);
  • Три знімні дипольні антени з коефіцієнтом підсилення 2dBi і роз’єм з'єднання RP-SMA.

Нічого зайвого, але цілком достатньо для використання продукту користувачем.

Адаптер DWA-547

Представлена PCI карта має цілком стандартні розміри і отримала інтерфейс з'єднання з материнською платою комп'ютера PCI 2.3. Як і в більшості радіочастотних обладнань, всі випромінюючі електромагнітні перешкоди елементи плати закриті залізним кожухом, що займає майже всю поверхню. Верхня частина залізного «ковпака» виглядає в стилі, запропонованому всій лінійці RANGEBOOSTER N 650, в цегляно-чорному тоні з білою нижньою частиною, на якій виробник розташував технічну інформацію про дану модель. Кріплення верхньої залізної кришки здійснюється двома болтами в передній частині і невеликому розпірному елементі в кінці плати.

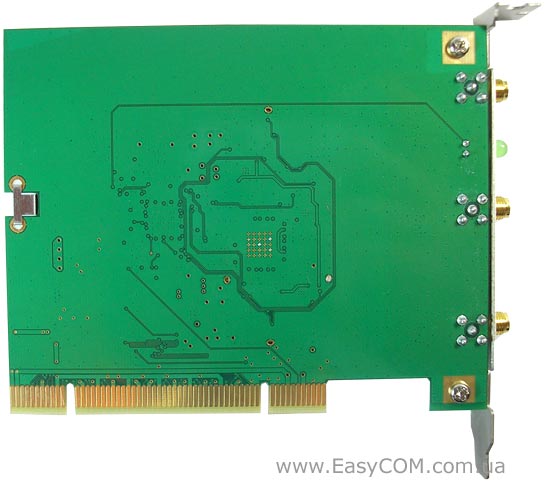

Зворотний бік теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок і практично вся поверхня заповнена екраном з доріжок на текстоліті плати.

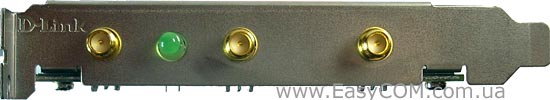

Зовнішня панель плати обладнана трьома роз’ємами RP-SMA для підключення зовнішніх дипольних антен. Тут так само присутній індикатор робочої активності ясно-зеленого кольору, що блимає в режимах роботи WLAN інтерфейсу даного PCI Wi-Fi адаптера DWA-547. Трохи сповільнює якість роботи радіоканалу відсутність проводу, що дозволяє власнику встановити зовнішні антени в місця максимальної якості прийому радіосигналу. Стандартне для цієї моделі безпосереднє підключення антен до виходів самої плати, швидше за все, трохи погіршить робочі характеристики радіоканалу зв'язку. З одного боку, радіосигнал буде обмежений як залізним виконанням корпусу комп'ютера так і електромагнітними перешкодами, що маємо від нього в процесі роботи, а з іншого боку, в більшості випадків обмежений залізобетонною або в кращому варіанті гіпсокартонною стіною. Але все буде обґрунтовано і доведено результатами тестування.

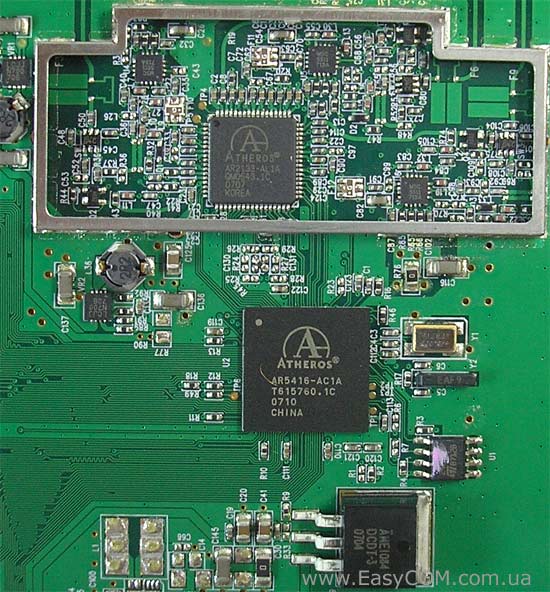

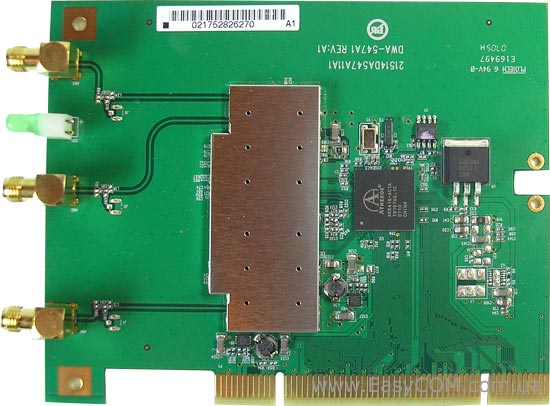

Далі нас, як щирих «железячників», зацікавив внутрішній вміст плати. І так, безпосередньо під першим загальним кожухом, що знявся досить легко після викручування двох болтів, розташувався менший, а поруч з ним мікросхема Atheros AR 5416-AC1A, зроблена в Китаї.

D-Link DWA-547

Під невеликим внутрішнім кожухом так само є мікросхема Atheros AR 2133-AL1A, але вже корейського виробництва.

Програмне забезпечення.

На диску, що йде в комплекті постачання, крім драйверів і інструкції англійською мовою маємо утиліту керування і налагодження Wi-Fi PCI адаптера. Трохи розібравшись у структурі і можливостях наданого програмного забезпечення компанією виробником, відзначаємо його малу функціональність, але варто звернути увагу на деякі можливості, досить потрібні користувачу.

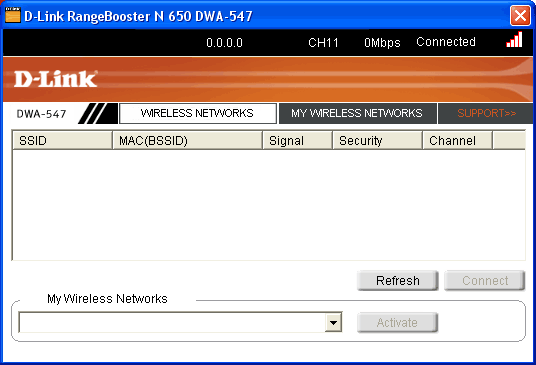

Перша закладка каже нам про ім'я активного в цей момент підключення. Далі іде IP адреса мережі, закріплена за адаптером, потім номер каналу підключення, стан підключення і невелика драбинка градації рівня сигналу мережі. У центральному вікні маємо список знайдених бездротових мереж з коротким їх описом. В пункті меню «My Wireless Networks» зі списку, що випадає, можна обрати настроєну в однойменній закладці мережу для підключення. Це може бути профіль роботи даного PCI адаптера в одному з режимів шифрування.

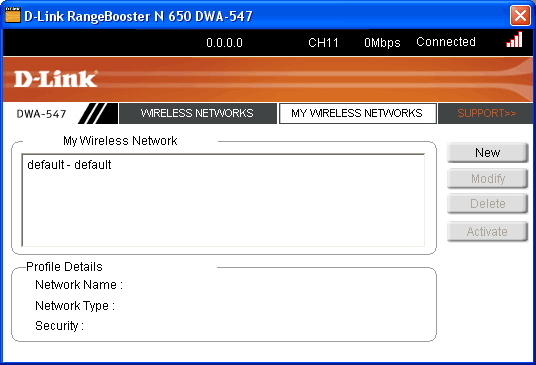

Закладка «My Wireless Networks» показує список передустановлених або налаштованих користувачем профілів роботи даного адаптера.

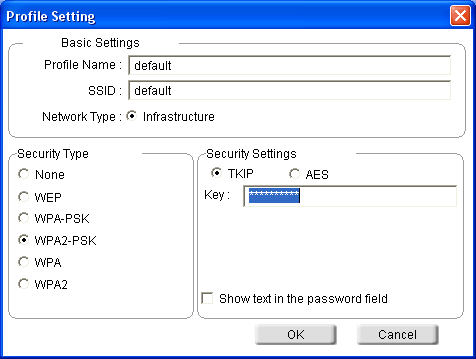

Це може бути профіль режиму роботи в Infrastructure з всіма передустановленими налагодженнями безпеки.

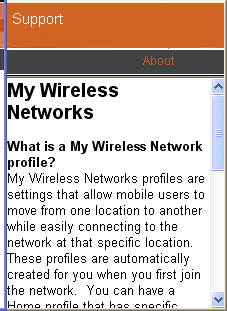

Присутня і невелика допомога.

Таке програмне забезпечення хоча і має дуже вбогу гнучкість у налагодженнях, але використання його в деяких випадках просто необхідно.

Тестування

Оскільки досить стрімко поширюються бездротові домашні мережі і мережі малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE 802.11n, що дозволяє отримати швидкість Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу адаптера в стандартній панельній залізобетонній висотці. Але одразу варто вказати неможливість реалізації повної адекватності і повторюваності результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, використання в якості утеплювача підлог спіненого поліетилену на фольговій основі. Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуванню буде так само піддана якість переданого сигналу і безпосередньо пропускні можливості каналу самого адаптера та головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. У тестах використовувався пункт доступу ASUS WL-500W. Такий підхід був викликаний бажанням виявити нюанси сумісності обладнання від різних виробників.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

В обох напрямках.

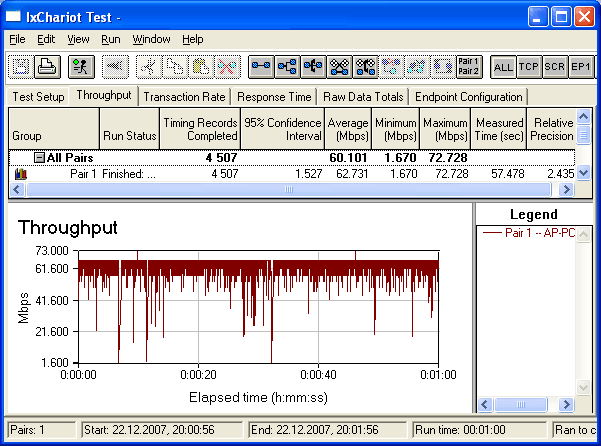

Потік даних від пункту доступу до PCI адаптера.

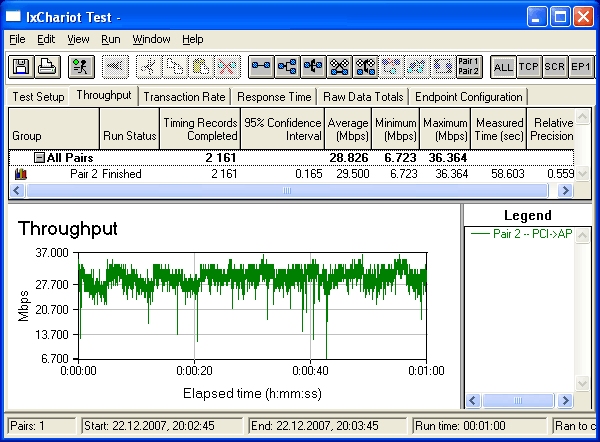

Потік даних від PCI адаптера до пункту доступу.

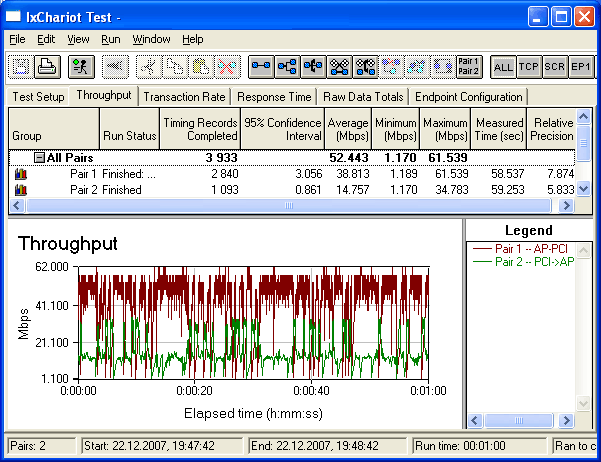

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2.

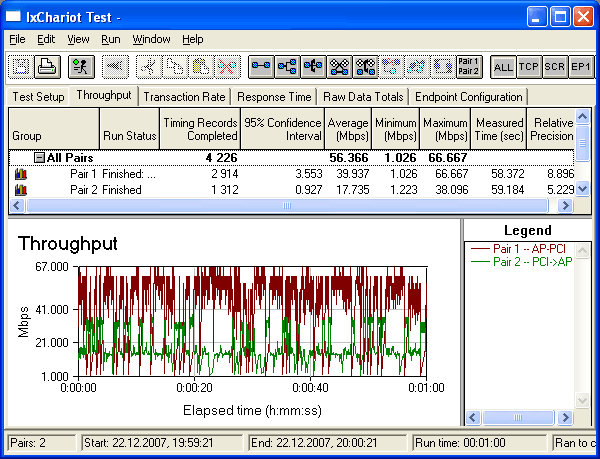

В обох напрямках.

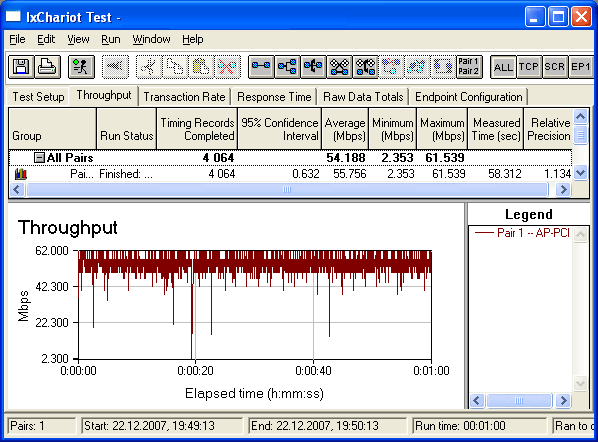

Потік даних від пункту доступу до PCI адаптера.

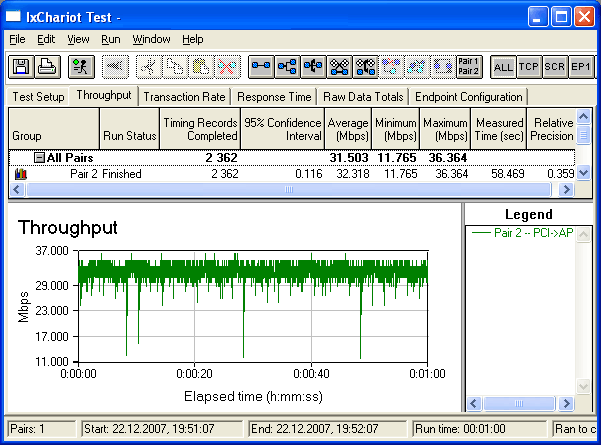

Потік даних від PCI адаптера до пункту доступу.

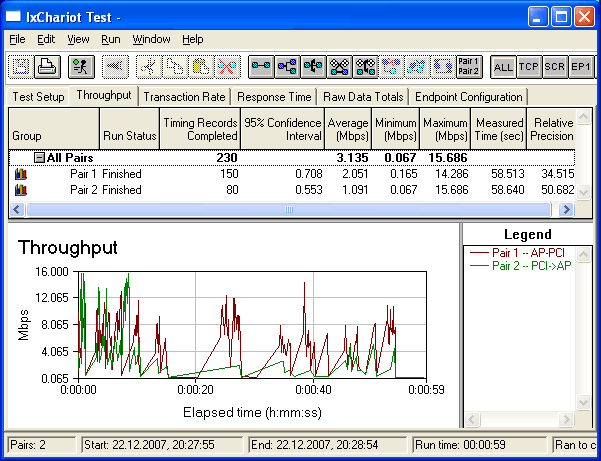

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

В обох напрямках.

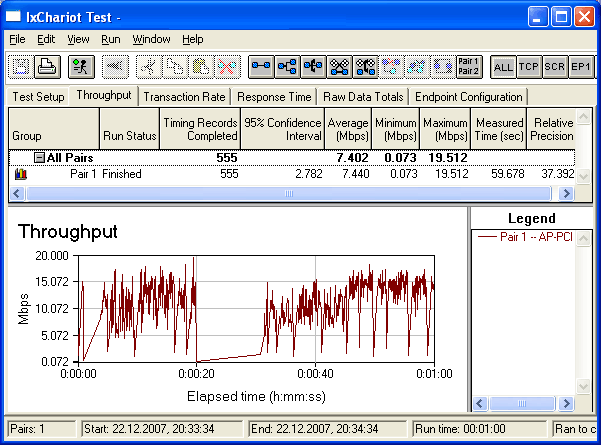

Потік даних від пункту доступу до PCI адаптера.

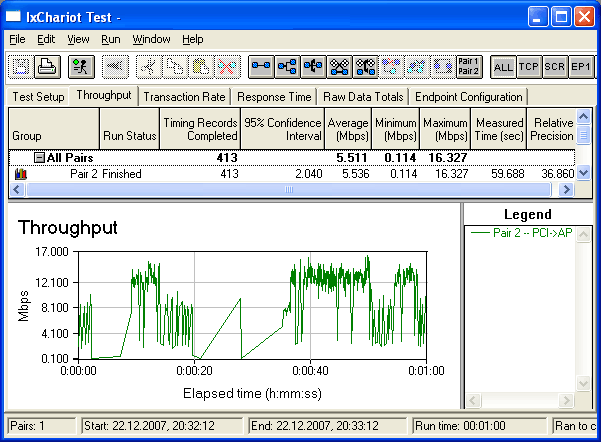

Потік даних від PCI адаптера до пункту доступу.

За результатами тестів можна зробити висновок, що в найкращих умовах середня швидкість передачі склала 60 Мбіт/с, а при пікових перегонах 72 Мбіт/с. Враховуючи участь у тестуванні чотирьох пристроїв, підтримуючих IEEE 802.11n ( D-Link DWA-547 і DWA-547, ASUS WL-500W і WL-130n), можна сказати про саму гіршу працездатність екземпляра, який розглядаємо. Але варто відзначити, що в інших моделей, які тестували, зовнішні антени знаходилися в більш вигідних умовах прийому/передачі сигналу. На роботу даної моделі значно впливали електромагнітні перешкоди і екран, що створювалися системним блоком комп'ютера. Такий підхід у рішенні обумовлений здешевленням вартості цієї розробки в порівнянні з іншими реалізаціями подібного обладнання.

Підсумувавши все вищевикладене, можна відзначити нормальну сумісність перерахованих вище адаптерів з підтримкою IEEE 802.11n між собою, якщо ми не кажемо про швидкість з'єднання 300 Мбіт/с, а про реальну швидкість передачі даних до 80 Мбіт/с. Щодо проникнення через залізобетонні перешкоди і стійкість до перешкод від побутової техніки, можна суб'єктивно дати висновок про більш високі швидкості передачі даних для обладнання з підтримкою IEEE 802.11n, в порівнянні з g стандартом у тяжких умовах роботи. Але на цей фактор більше впливає використання значно якісної антени або їх кількості, ніж специфіки стандарту IEEE 802.11n.

Висновки

Адаптер DWA-547 від компанії D-Link можна порекомендувати як недороге і універсальне рішення з нормальними характеристиками для організації доступу стаціонарного ПК через роз’єм PCI до мережі Wi-Fi, через підключення по протоколу IEEE 802.11n. Поряд з досить гарною якістю виконання і прийнятною забезпечуваною швидкістю доступу, даний зразок має непогану підтримку з боку розробника і відповідну вартість за рішення такого рівня. Трохи псують картину ряд нюансів, таких як не дуже стабільна робота, що швидше за все пов'язане з особливостями реалізації розташування зовнішніх всеспрямованих антен і відсутність функції пункту доступу. Крім того, програмне забезпечення, запропоноване виробником, має малий функціонал і не завжди зручне у використанні.

Плюси:

  • Наявність зовнішніх антен.
  • Відносно висока швидкість передачі даних, в порівнянні зі стандартом IEEE 802.11g (швидкість до 80 Мбіт/с, замість заявлених 300).
  • Досить швидке, що не викликає складностей, встановлення адаптера в ПК.

Мінуси:

  • Недосяжність заявленої швидкості з'єднання 300 Мбіт/с у реальній передачі даних.
  • Знижена стійкість створеного каналу до перешкод.
  • Немає можливості роботи в режимі пункту доступу.
  • Немає можливості розташування зовнішніх антен у пункті максимальної якості сигналу, вони знаходяться у задній частині корпусу ПК.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ООО ВФ Сервис (м. Дніпропетровськ) за надане для тестування обладнання.
