Огляд бездротового DECT IP-телефону D-Link DPH-300S

Ми вже не уявляємо будь-яку діяльність людини або просто його життя без телефонних розмов. Так, вже в моду входять відеодзвінки та маса інших принадностей з досягнень сучасної цифрової індустрії. Однак основним і постійно необхідним способом спілкування на відстані поки залишається самий звичайний телефон. Напевно, кожен замислювався, як скоротити витрати на телефонні переговори. Саме це робить IP-телефонія. Великі корпорації та маленькі організації для зменшення витрат пускають голосові лінії по своїх корпоративних каналах зв'язку, що є прямим заощадженням. Але є і інтернет сервери, які дозволяють з'єднувати IP-телефони за технологією VoIP (Voice over IP) з використанням протоколу SIP (Session Initiate Protocol). Не дуже давно для VoIP використовувався протокол H.323, але початково він не призначався для роботи в IP-мережах, що трохи знижувало оптимальність його використання. Новий і більш досконалий  протокол SIP увібрав в себе найбагатший досвід, накопичений за роки застосування H.323 в IP-мережах (Інтернет). Головною особливістю протоколу SIP стало те, що в основу його ліг текстовий формат повідомлень, а не двійковий, як H.323, що дозволило двом SIP-пристроям без проблем спілкуватися один з одним навіть у тому випадку, коли набори підтримуваних ними функцій не збігаються.

Ринок апаратів для IP-телефонії більш ніж різноманітний, але нашу увагу привернуло по-справжньому універсальне та функціональне рішення від виробника D-Link модель DPH-300S. Його відмінними рисами стали, можливість підключення в розрив кабелю крученої пари п'ятої категорії перед ПК користувача і підключення до нього звичайної телефонної лінії. Ну і звісно не можна не звернути увагу на його виконання у вигляді переносної трубки DECT-зв'язку.

Технічні характеристики

Компанія D-Link завжди відрізнялася докладним технічним описом своєї продукції. І в нашому випадку таблиця специфікацій вийшла не самою маленькою.

	Виробник	D-Link
	Модель	DPH-300S
	Основні функції
-	Підтримка протоколу SIP v2 (RFC 3261)
-	2 LAN-порти 10/100 Base-TX Ethernet
-	PSTN-З'єднання: через телефонний порт RJ-11
-	Виклики через PSTN на стандартні телефонні номери
-	Визначення голосової активності (VAD)/ генерація комфортного шуму(CNG)
-	Налаштування комфортного рівня шуму і ехокорекція в слухавці
-	Аудіо кодеки: G.711, G.726, G.729, iLBC
-	Підтримка PPPo, статичної IP-адреси, клієнта DHCP
-	Підтримка TCP/IP, UDP, RTP і RTCP
-	Можливість відновлення загублених пакетів для поліпшення якості мови
-	Налаштування рівня гучності гучномовця/дзвінка
-	Набір 10 останніх набраних номерів
-	Журнал викликів (Пропущені, Прийняті, Набрані)
-	3-стороння конференція та включення/блокування переадресації виклику
	Апаратні функції DECT
-	Діапазон частот: від 1880 до 1900 МГц
-	10 радіочастотних каналів
-	Сумісність з GAP (Generic Access Profile)
-	На базовому пристрої може реєструватися до 4 слухавок
-	Радіус дії поза приміщенням: до 300 м
-	Радіус дії в приміщенні: до 50 м
-	Час роботи в режимі очікування: 150 год
-	Час роботи в режимі розмови: 10 год
-	Функція визначення номера абонента, який дзвонить: FSK, DTMF
-	Пам'ять телефонної книги: 50 записів
-	Система внутрішнього зв'язку
-	Переадресація зовнішніх викликів (при використанні двох або більше слухавок)
-	Вибір мелодії дзвінка: 9 різних мелодій
-	Гучність дзвінка, що налаштовується: 9 рівнів
-	Налаштування гучності динаміка слухавки: 9 рівнів
-	Видалення однієї або всіх записів у телефонній книзі
-	Функції повторного виклику та попереднього дозвону
-	Функція пошукового виклику слухавки з базового блоку
-	Включення/відключення тональних сигналів клавіш
-	Динамік голосного зв'язку
-	Автоматичний набір номера
	Функції програмного забезпечення
-	Виклики через PSTN на стандартні телефонні номери
-	Виклики через порт Ethernet
-	Визначення голосової активності (VAD)/ генерація комфортного шуму(CNG)
-	Налаштування комфортного рівня шуму та ехокорекції в слухавці (G.168)
-	Аудіо кодеки: G.711, G.726, G.729, iLBC
-	VoIP NAT traversal з підтримкою SIP/STUN
-	Підтримка PPPo, статичного IP-Адреси, клієнта DHCP
-	Підтримка TCP/IP, UDP, RTP і RTCP
-	Можливість відновлення загублених пакетів для поліпшення якості мови
-	Налаштування рівня гучності гучномовця/дзвінка
-	Протокол керування викликами SIP
-	HTTP 1.0 (RFC 1945) вбудований Web-Сервер
-	Механізм автоматичної ініціалізації через централізований конфігураційний файл
-	Відновлення/резервне копіювання конфігурації
-	Підтримка TELNET
-	TFTP-клієнт для відновлення ПЗ та завантаження конфігураційного файлу
-	Аутентифікація SIP з шифруванням пароля (eg.MD5)
	Вхідна напруга
-	Змінний струм 9В/1A, через зовнішній адаптер живлення
	Робоча температура
-	Від 0° до 40°C
	Температура зберігання
-	Від -10° до 55°C
	Вологість
-	Від 5 до 95% без конденсату
	Сертифікати EMI
-	UL/CUL
	Сертифікати EMC
-	FCC Class B
-	BSMI Class B
-	CE Class B
	Сайт виробника	http://www.dlink.ru/

З таблиці бачимо наявність гарної функціональності пристрою, який розглядаємо, і повноцінний набір підтримуваних протоколів роботи.

Упаковка

Не можна сказати, що упаковка відрізняється якістю та індивідуальністю дизайну, але даний стиль ми вже зустрічали на інших продуктах від цього виробника. Верхня оболонка з товстого картону, виконана в оранжево-білих тонах, містить під собою білу каркасну та щільну коробку з гофрованого картону.

Верхня частина може розповісти споживачу про стандарти, підтримуваних даним продуктом, а також способах їх реалізації. На червоному фоні виділена можливість роботи даного апарата без комп'ютера. Праворуч підкреслені можливості роботи у двох режимах одночасно: по провідній телефонній лінії PSTN і про VoIP-телефонію через інтернет. Присутня можливість робити дзвінки по PSTN навіть при відсутності інтернет з'єднання. Останнім пунктом вказана підтримка трубкою можливості підключення до неї гарнітури та зберігання великої бази телефонних номерів.

На одній з бічних сторін виробник вказав вимоги для комп'ютера, з якого буде необхідно налаштувати базу через WEB-інтерфейс, а трохи нижче наведений повний список комплектації даного IP-телефону.

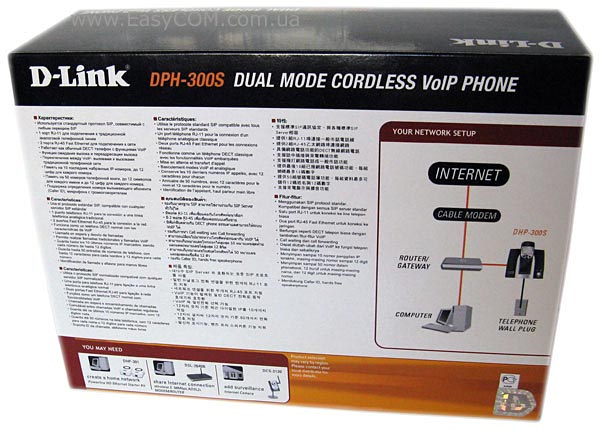

На звороті виробник помістив на восьми мовах коротку специфікацію цієї моделі та схему приєднання даного адаптера до мережі кінцевого користувача. У правому нижньому куті є голографічна наклейка, що захищає продукцію цієї компанії від підробок.

Комплектація

Модель D-Link  DPH-300S може похвастатися повним «бойовим» комплектом. Радує, що в упаковці присутня достатня кількість паперової документації та навіть форма листа для відправлення побажань і зауважень у компанію D-Link. Присутні тут проводи дозволять швидко та без зайвих пошуків підключити даний апарат у розрив Ethernet мережі та до міського телефону.

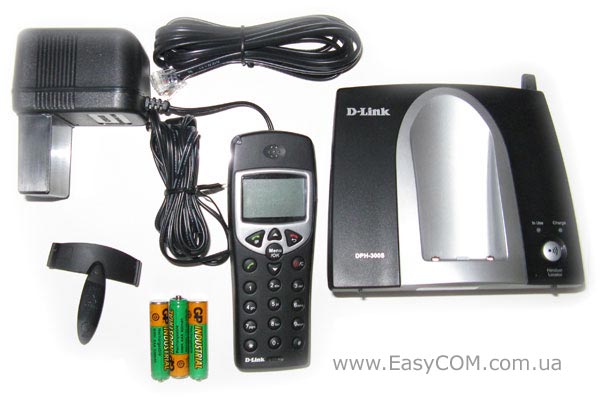

Всередині упаковки можна знайти:

• VoIP телефон DPH-300S;
• CD-диск з ПЗ та документацією;
• Посібник користувача англійською мовою (коротка інструкція з установки та обслуговуючого програмного забезпечення);
• Патчкорд для підключення до мережі Fast Ethernet;
• Телефонний провід;
• Блок живлення від зовнішньої мережі;
• Кріплення трубки для носіння її на поясі;
• Три акумулятори типу AAA.

З примітного можна відзначити наявність знімного кріплення для трубки. Цей аксесуар допоможе користувачу більш просто та зручно користуватися телефоном. Ще можна похвалити виробника за доукомплектування блока живлення захисним ковпачком - це захистить його  контакти від механічних пошкоджень.

D-Link DPH-300S дизайн та виконання

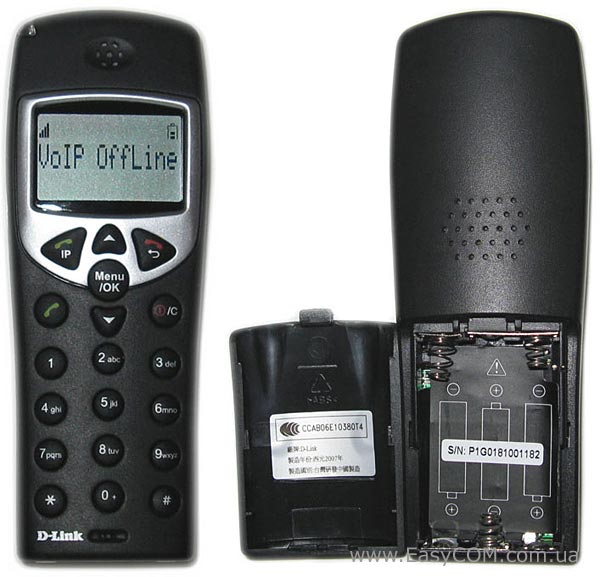

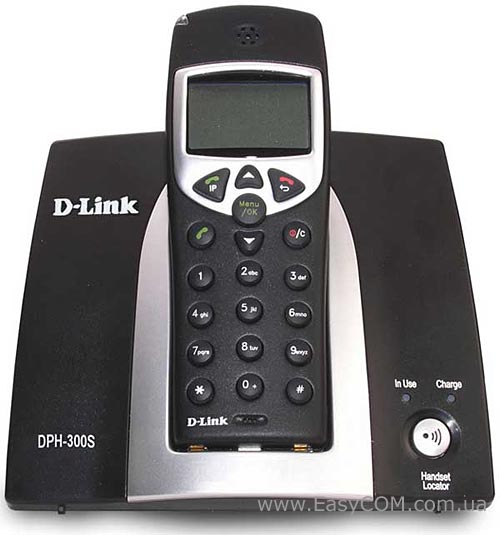

Почнемо, мабуть, з DECT-трубки. Вона виконана з чорного матового пластику, цілком практичного у використанні та міцного на дотик. На темному фоні виділяються лише написи кнопок і логотип компанії в нижній частині, виконані сріблястим кольором.  Гармонійно виглядає срібляста рамка навколо екрану, що облямовує, сполучаючись з кольором корпусу. У верхній частині є зелений діод, що інформує про режим роботи телефону. Підсвічування на клавішах відсутнє та самі кнопки незвично виконані з твердого пластику з дуже невеликим ходом натискання, але і не можна сказати, що користування ними незручне, просто вони не характерні для DECT-трубок. Такий підхід до виконання клавіш ми частенько зустрічаємо у виробників мобільних телефонів. З унікального можна відзначити дві кнопки підняття трубки: одна при дзвінку по IP-телефонії з написом «IP», інша з'єднає вас з міською лінією, підключеною до бази. Далі описувати ергономіку кнопок ми не будемо. Відзначимо, що нічого неприємного не було помічене та і порівнювати IP-телефон з будь-яким іншим нема потреби, тут головне спрямованість функціоналу.

Екран має три рядки. Верхній зайнятий під символьні покажчики режимів роботи, такі як заряд батареї, рівень DECT-сигналу і т.ін. Наповнення функцій самої трубки цілком можна простежити по наведеній нами вище таблиці специфікацій.

На звороті є поле отворів для виведення звукового сигналу вхідного виклику та голосного зв'язку. Нижче є відсік для трьох акумуляторів типу AAA. Він прикривається досить щільно кришкою з чорного пластику. Тут виробник помістив схему установки батарейок, наклейку з серійним номером і на кришці наклейку з додатковою технічною інформацією. У основі трубки є два контакти для подачі заряду/живлення при встановленні її в гніздо бази.

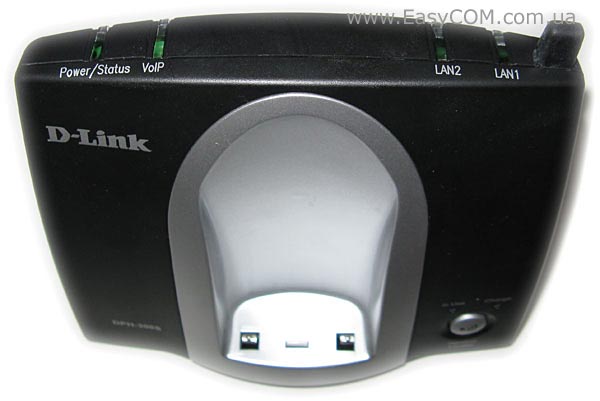

База теж виконана все в тих же чорно-сріблястих тонах. Центральна частина лицьової сторони її зайнята під «стакан» для трубки. Саме гніздо установки - це ніша зі сріблястого пластику, з двома контактами подачі живлення в нижній частині. Сріблястим кольором тут виділені написи «D-Link» і модель «DPH-300S» у верхній і нижній частині лівої сторони відповідно, а праворуч унизу є срібляста кнопка пошуку трубки, над нею пара індикаторів полегшуюче виконання цієї функції. У верхній частині бази є чотири зелених індикатори:

• Power/Status - режим блимання інформує про наявність подачі живлення, при постійному світінні база пройшла реєстрацію на VoIP-сервері.
• VoIP - індикація дзвінка по IP-телефонії.
• LAN2 і LAN1 - сигналізація робочої активності, мережного з'єднання по відповідних портах.
• Останньою замикає ряд невелика гумова антенка.

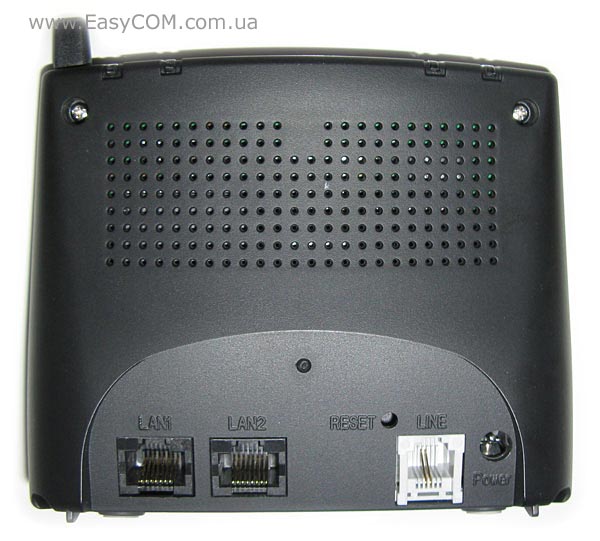

Задня сторона отримала досить велику область вентиляційних отворів.

У нижній частині розташувався ряд роз’ємів і цікавих елементів:

• LAN1 - сюди можна підключити комп'ютер у розрив з яким ми хочемо встановити даний апарат.
• LAN2 - підключення лінії від провайдеру зв'язку, який забезпечить доступ в інтернет.
• RESET - кнопка перезавантаження програмного забезпечення бази.
• LINE - гніздо лінії міського телефону.
• Power - гніздо підключення живлення.

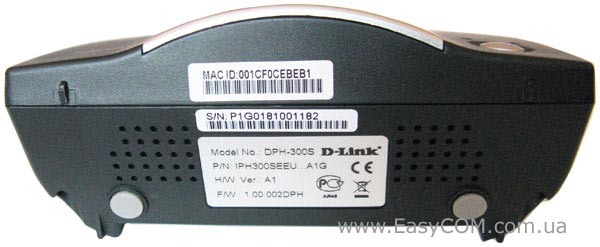

Тепер перейдемо до основи бази IP-телефону.

Тут є чотири пластикових ніжки по краях, що надають стійкість, і дві гумові, що забезпечують більше зчеплення на гладкій поверхні. Центральна частина заповнена полем вентиляційних отворів. У центрі є наклейки з серійним номером, моделлю, MAC-адресою та іншою технічною інформацією.

Огляд WEB-інтерфейсу

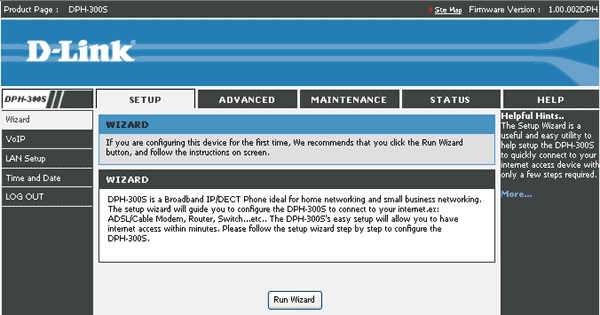

Всі функції зручного та швидкого налаштування тут виконує «дружелюбний» WEB-інтерфейс. Його налаштування цілком просте, особливо якщо скористатися полегшеним покроковим алгоритмом, запропонованим виробником на першій сторінці.

Додержуючись цілком зрозумілих інструкцій даного алгоритму, користувач легко може ввести в робочий стан даний VoIP-телефон протягом декількох хвилин. Постараємося приділити більше уваги саме глибокому налаштуванню та безпосередньо самим можливостям WEB-інтерфейсу.

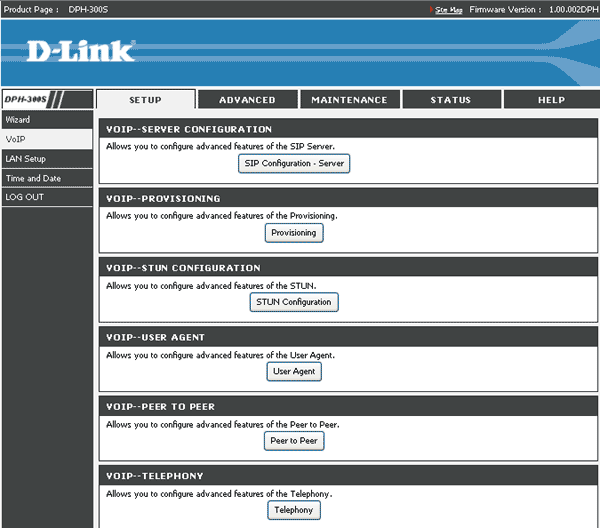

Всі головні налаштування VoIP розташувалися в одноіменному меню.

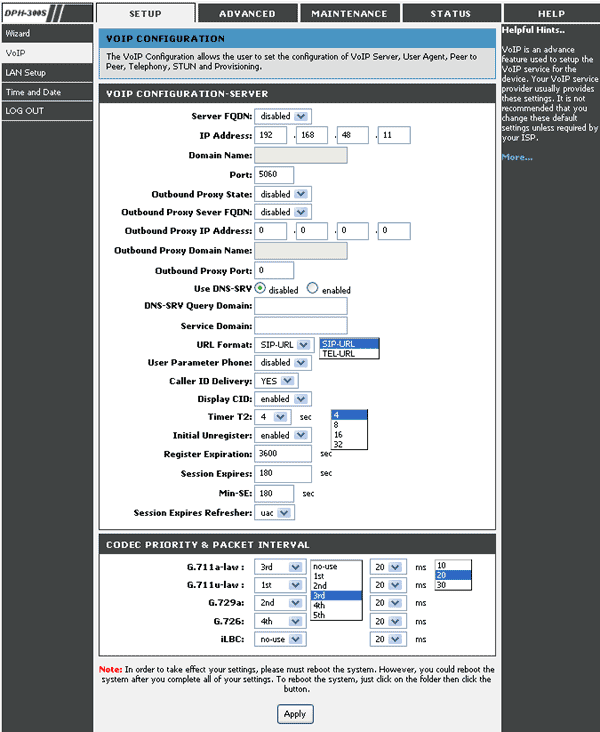

Звідси ми можемо потрапити в закладку «VOIP-SERVER CONFIGURATION».

Тут можна налаштувати порт SIP-телефону та порт сервера SIP-реєстрації разом з його адресою та періодом валідності аутентифікації, адреса та порт вихідного проксі-сервера, протоколу та параметрів роботи SIP-сервера, а також інші додаткові параметри. На закладці «CODEC PRIORITY & PAKET INTERVAL» зібрані голосові параметри IP-телефону: порядок узгодження кодеків, довжина пакета (у міллісекундах).

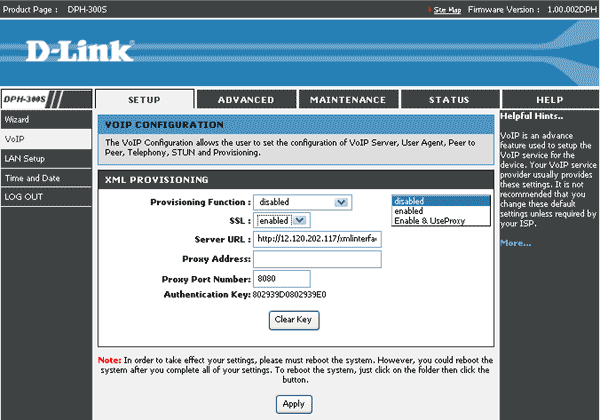

Закладка «XML Provisioning» дозволяє налаштувати параметри доступу до сервера розсилання XML конфігураційних файлів для автоматичного налаштування та подальшої синхронізації даного VoIP-телефону.

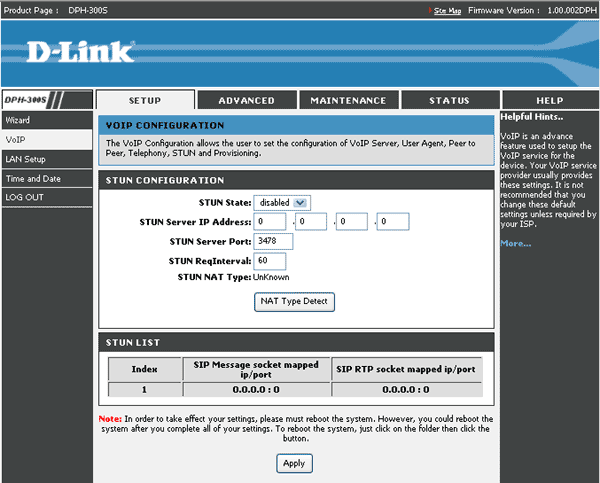

Налаштування параметрів сервера STUN (Simple Traversal of User Datagram through Network Address Translators).

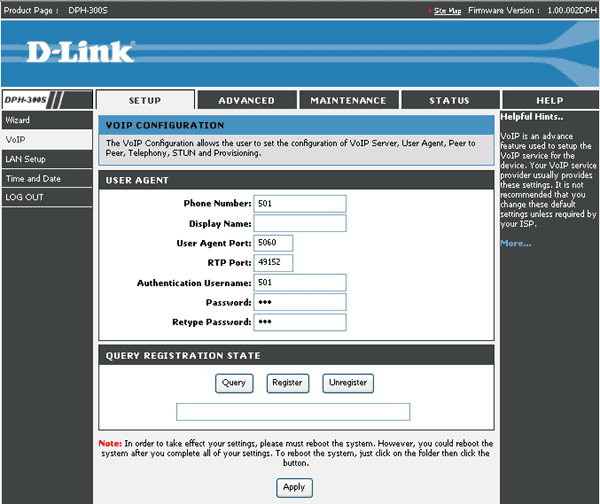

На закладці «USER AGENT» проводиться налаштування облікового запису користувача SIP. Тут же можна перевірити стан реєстрації або відключити її.

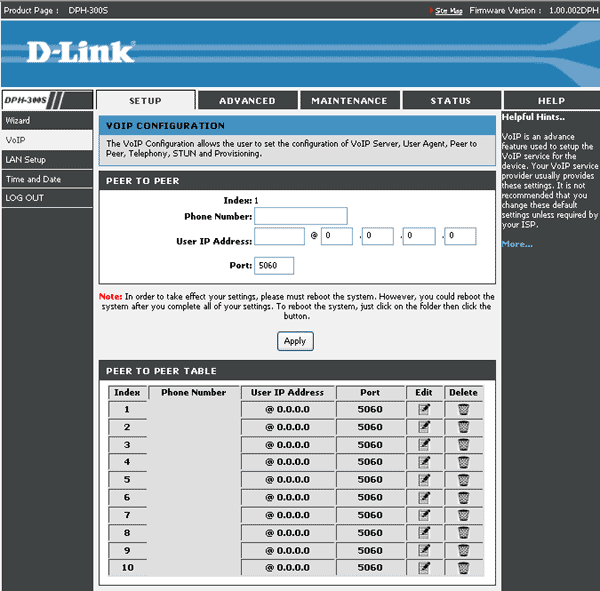

Даний апарат підтримує функцію з'єднання до себе подібного, при цьому облікові записи співрозмовників визначаються їх IP-адресами, всього їх може бути до десяти штук.

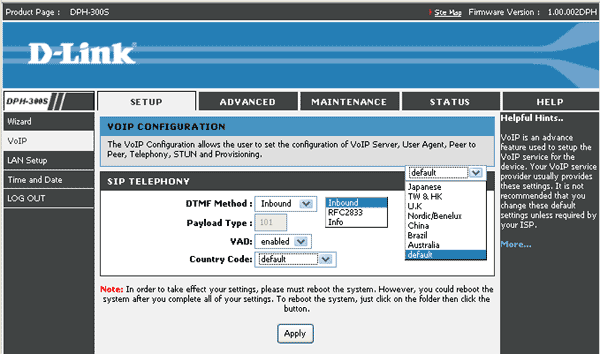

У закладку «SIP TELEPHONY» винесені параметри:

• DTMF Method (Dual Tone Multi Frequency - двохтональне мультичастотне посилання) являє собою метод подання цифр різними частотами з метою передачі їх по аналоговим лініям зв'язку;
• VAD (Voice Activity Detection) - визначення голосової активності (придушення пауз);
• Country Code - код країни де використовується телефон (У списку відсутні Україна та Росія).

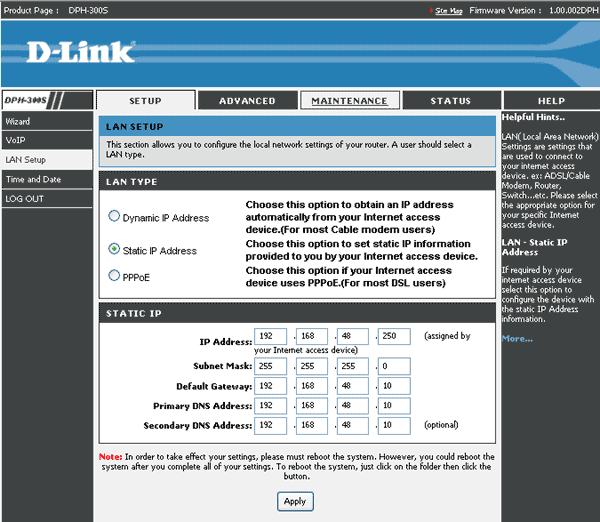

Далі іде сторінка налаштувань і параметрів одержання IP-адреси телефоном. Це можливо динамічно, можна задати параметри вручну або скористатися з'єднанням PPPoE.

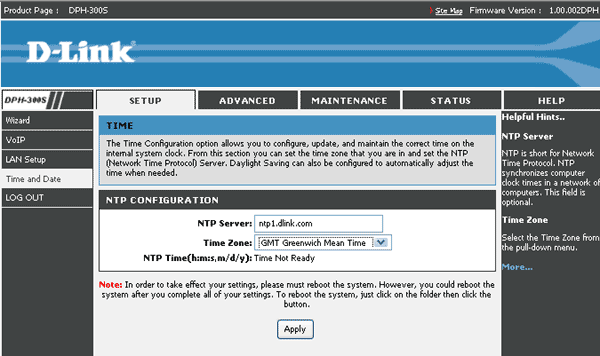

Тут пропонується вказати сервер часу NTP, а також тимчасову зону для правильної синхронізації часу з сервера.

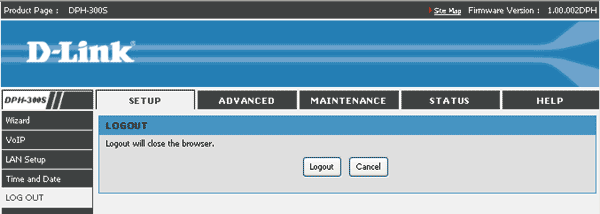

У кожному з пунктів меню присутня сторінка виходу з WEB-інтерфейсу з закриттям сесії керування.

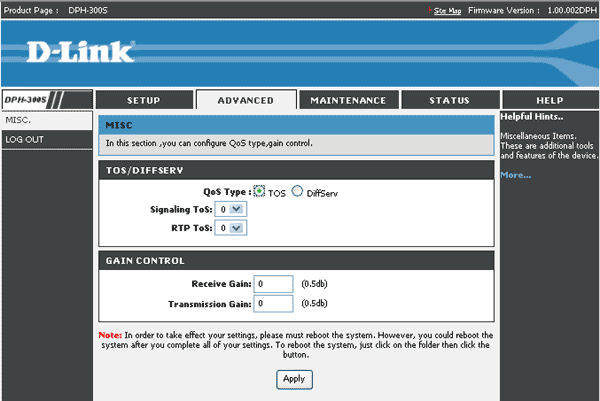

Є і початкові можливості QoS: TOS «Type of Service» (Тип Обслуговування) - поле TOS в IP-заголовку. Змінюючи це поле, можна вибрати високу/низьку пропускну здатність, мінімальну затримку або високу надійність. І тут же можна підбудувати Gain Control рівень переданого та прийнятого сигналу (гучність).

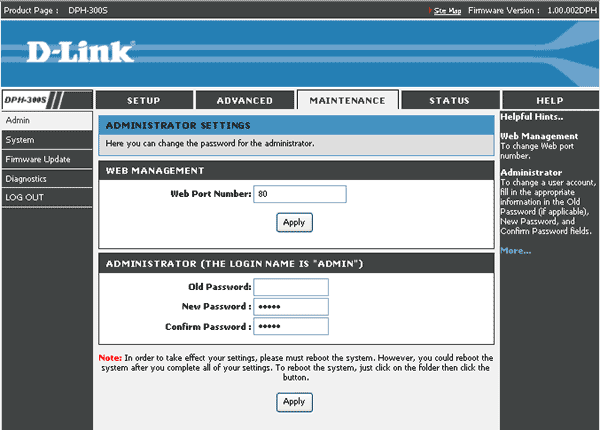

На сторінці «MAINTENANCE» можна задати порт і  пароль вилученого адміністрування через WEB-інтерфейс.

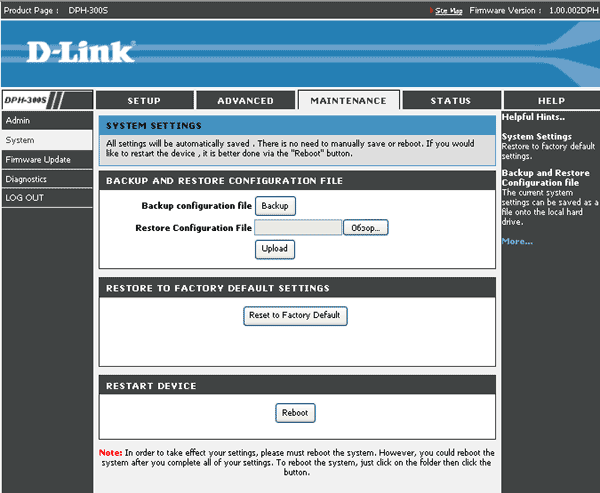

Можна завантажити збережену раніше конфігурацію або зберегти існуючу, повернутися до заводських налаштувань або перевантажити дану IP-станцію.

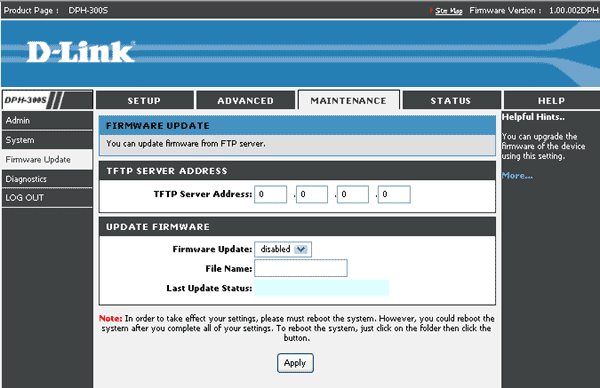

Відновлення прошивання можливе за допомогою сервера TFTP. Для цього необхідно задати адресу такого сервера і ім'я файлу відновлення.

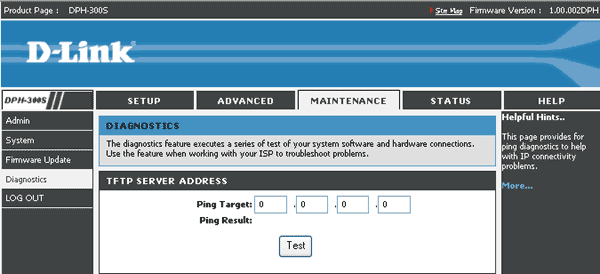

Присутня можливість запустити команду PING.

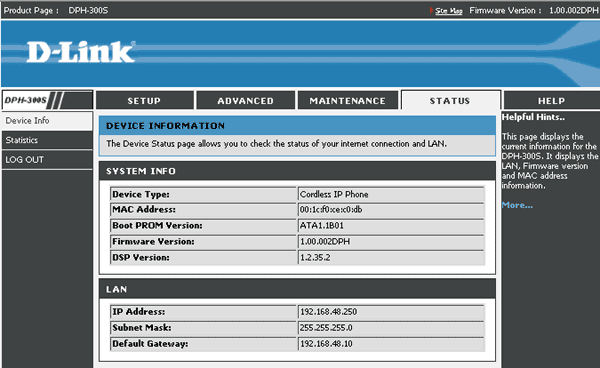

Закладка «DEVICE INFORMATION» наочно демонструє користувачу основні параметри налаштування даного VoIP-телефону.

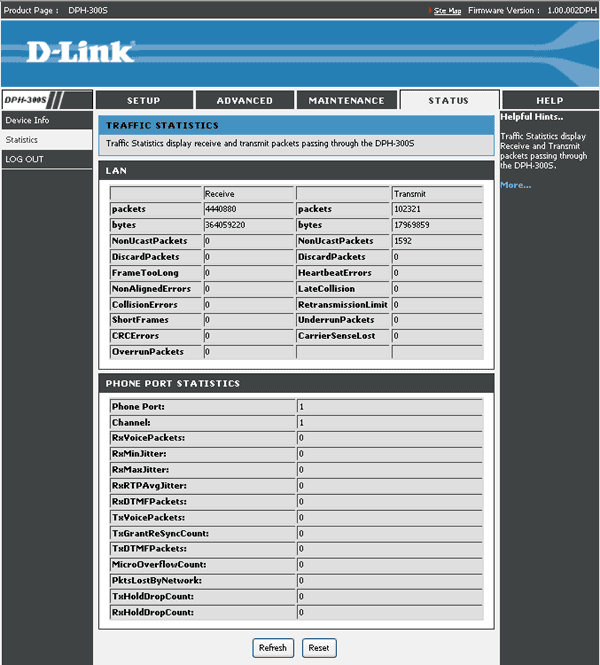

Є і сторінка статистики роботи телефону.

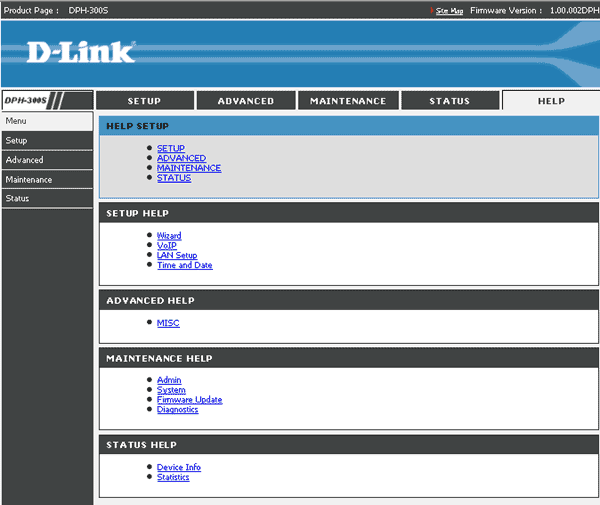

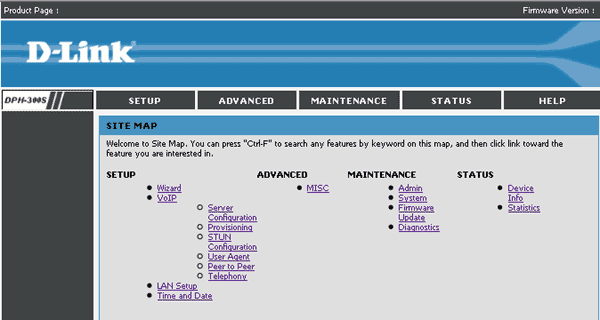

Дану модель можна відзначити за досить розширений і докладний розділ допомоги по командам і параметрам налаштування WEB-інтерфейсу.

Підводячи підсумки можливостям внутрішнього програмного забезпечення можна казати про достатнє оснащення прошивання, як для позиціонування даного пристрою в ролі робітника VoIP-DECT телефону з можливістю доступу через Fast Ethernet мережі до SIP-серверу. Звісно, місцями функціонал обмежений, ще більшість «корисних та не дуже» функцій могли б полегшити або прикрасити використання даного апарата, але з рядом маркетингових обмежень функціонал оснащення трохи ослаблений.

D-Link DPH-300S у роботі

Даний телефон може працювати як у парі з іншим аналогічним, так і з сервером SIP-реєстрації, що явно збільшує можливості його використання. Зроблені нами дзвінки через сервер Asterisk 1.4.25.1 на аналогічний телефон не викликали ніяких дорікань. Навіть з урахуванням завантаженості каналів зв'язок практично завжди був стабільний і без перешкод. Затримки малі та не дратували під час розмови. Це ж ми можемо сказати при роботі двох апаратів без сервера SIP-реєстрації.

Єдине на що хочеться звернути увагу читача – це залежність необхідної смуги пропущення від використовуваного кодека. Згідно рекомендаціям роботи з серверами SIP-реєстрації необхідно мати симетричну смугу пропущення шириною не менш 64 Кбіт/с у кожну сторону, однак реально використовується менша смуга (приблизно 20 Кбіт/с). Більш детально це питання розкрите в специфікації кодеків. Кодеки G.723 і G.729 забезпечують прийнятну якість звуку при невеликому трафіку (до 8 Кбіт/с). Кодек G.711 дозволяє досягти високої якості передачі звуку, але при цьому вимагає для своєї роботи широкосмуговий доступ до інтернету зі швидкістю не менш 64 Кбіт/с. Все в тих же рекомендаціях можна визначити необхідні витрати трафіку на розмову по IP-телефонії. В середньому за 1 хвилину спілкування витрачається 150 кілобайт, за 15 хвилин - приблизно 2,2 Мбайти, за півгодинне спілкування можна витратити 4,5 Мбайт трафіку, а третя година розмови згенерує трафік, об'єм якого складе всього 27 Мбайт. А під час простою VoIP телефон генерує декілька кілобайт трафіку на добу для підтримки зв'язку з сервером SIP-реєстрації.

Висновок

Використання IP-телефонії дозволяє значно знизити витрати на міжміські та міжнародні переговори. При використанні двох SIP-пристроїв або програмних SIP-засобів, зв'язок стає зовсім безкоштовним, звичайно, якщо не враховувати витрати трафіка, вартість якого в цьому випадку невідповідно менше вартості міжміського або тим більше міжнародного дзвінка.

Практичне використання D-Link DPH-300S показало досить гарні можливості пристрою. Даний телефонний апарат дозволяє здійснювати з'єднання з керуючим протоколом SIP і забезпечує переговори з відмінною якістю голосу. Також він має зручний і практичний дизайн і продуману ергономіку.

Переваги:

• виконання у вигляді DECT-трубки;
• зручна схема підключення (вбудований комутатор Fast Ethernet на 2 порти) дозволяє підключати телефон у розрив кабелю, що іде до ПК;
• можливості роботи у двох режимах одночасно, по провідній телефонній лінії PSTN і по VoIP-телефонії через Інтернет;
• гарна якість переданого голосового сигналу;
• підтримка декількох основних кодеків;
• можливість роботи за маршрутизаторами з підтримкою NAT;
• можливість налаштування через меню, відображуване на РК екрані;
• зручна клавіатура;
• можливість здійснювати дзвінки через SIP-реєстратор, або безпосередньо по збереженим у записній книжці IP-адресам абонентів;
• низьке споживання трафіку в режимі очікування.

Недоліки:

• відсутнє підсвічування дисплея та клавіш, що утруднює дзвінки в темряві або при поганому освітленні;
• дрібні керуючі клавіші, виконані з твердого пластику;
• відсутня підтримка «старого» протоколу VoIP-зв'язку H.323;
• функціонал WEB-інтерфейсу обмежений по додатковим можливостям;
• відносно маленький час автономної роботи трубки на акумуляторних батареях, що присутні у комплекті.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
