Багатофункціональний Wi-Fi маршрутизатор D-Link DI-624

Домашні мережі та мережі малого офісу, які отримали зараз велике поширення, потребують  якісне багатофункціональне обладнання. Багато хто замислюється про отримання максимально зручного доступу до інтернет після розподілу мережних ресурсів лінії зв'язку, які прийшли від постачальника. Саме переслідуючи вище вказані цілі була розпочата серія оглядів маршрутизаторів з можливостями роботи в режимі бездротового пункту доступу Wi-Fi стандарту 802.11g. Такі компактні рішення дозволяють апаратно реалізувати сервер доступу до сегмента мережі, повністю захиститися від різного роду проникнень, втручань, злому і зазіхань на інформацію, яка циркулює або зберігається у вашому локальному сегменті. Також, такі реалізації забезпечують гарну швидкість передачі даних через бездротовий сегмент при включеному шифруванні пакетів, за рахунок досить швидкої начинки. Саме таким недорогим багатофункціональним придбанням, але з дружелюбним інтерфейсом і якісною консультативною підтримкою і є Wi-Fi маршрутизатор DI-624 від компанії D-Link.

Дана модель отримала від розробників нову технологію Super G. Ця функція забезпечує з'єднання на швидкості до 108 Мбіт/с (Турбо режим), що є ідеальним рішенням для бездротових мереж, при використанні додатків, які потребують високої смуги пропущення.

D-Link DI-624

Технічні характеристики

Виробник

D-Link

Модель

DI-624

WAN

Тип

Fast Ethernet

Кількість портів

1

Auto MDI/ MDI-X

так

Фіксований IP

так

Динамічний IP

так

PPPo

так

PPTP

так

L2TP

так

IPSec

немає

BigPond Cable

так

Можливість завдання розміру MTU вручну

так

LAN

Кількість портів

4

Auto MDI/ MDI-X

так

Ручне блокування інтерфейсів

немає

WLAN

Антена

Кількість

1

Тип

Знімна зовнішня антена, 2dBi с

Можливість заміни антени/тип коннектора

так, реверсний SMA

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

802.11b

CCK (11 Мбіт/с, 5.5 Мбіт /с), DQPSK (2 Мбіт /с) DBPSK (1 Мбіт /с)

802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбіт /с

Регіон/ Кіл-ть каналів

??/13

Розширення протоколу 802.11g

так, до 108Мбіт/с

Можливість ручного завдання швидкості

так

Вихідна потужність, dBm

(максимальна?)

18

802.11b @11Mbit/s

18

802.11g @54Mbit/s

17

Чутливість приймача

802.11b @11Mbit/s

-82

802.11g @54Mbit/s

-68

Робота з іншою AP

Підтримка WDS (міст)

немає

Підтримка AP

так

Підтримка WDS + AP

немає

Можливість роботи в режимі клієнта

немає

Wireless repeater (повторювач)

немає

Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

так

WEP

так, до 152 біт

WPA-Personal

так

WPA 2-Personal

так

WPA-Auto-Personal

так

WPA-Enterprise

так

WPA 2-Enterprise

так

802.1x (через Radius)

немає

Можливості прошивання

Адміністрування

Завдання пароля на користувача admin

так

Можливість зміни додавання Login

немає

Керування через WAN по заданому IP&port

так

WEB-Інтерфейс

так

WEB-Інтерфейс через SSL

немає

Власна утиліта

немає

Telnet

немає

SSH

немає

COM-Порт

немає

SNMP

немає

Можливість збереження і завантаження конфігурації

так

Вбудований DHCP сервер

так

Статичний DHCP по MAC

Так, можливість клонування MAC

Підтримка UPn

так

Протоколи підтримувані WAN

NAT

one-to-many NAT (стандартний)

так

one-to-one NAT

немає

Можливість відключення NAT (робота в режимі роутера)

немає

Можливість роботи в режимі мосту

немає

VPN pass through

IPSec

так

PPTP

так

PPPo

немає

L2TP

так

Traffic shaping (обмеження трафіку)

немає

DNS

Вбудований DNS-Сервер (dns-relay)

так

Підтримка динамічного DNS

так, DynDNS.org

Час

Синхронізація годин

так (NTP, Time, Daytime)

Завдання часу вручну

так

Утиліти

ICMP ping

так

Traceroute

немає

Resolving

немає

Ведення логу

Логування виконання правил файрвола

немає

Логування Wireless

немає

Логування DHCP Leases

немає

Логування Port Forwarding

немає

Логування System Log

так

Зберігання всередині пристрою

так

Зберігання на зовнішньому Syslog сервері

немає

Відправлення на email

немає

Роутінг

Статичний (завдання записів вручну)

немає

Наявність і можливості вбудованих фільтрів і файрвола

Можливості SPI (Stateful Packet Inspection)

Підтримка SPI (Stateful Packet Inspection)

немає

Можливість використання SPI у правилах

немає

Наявність фільтрів/файрвола

на LAN-WAN сегменті

так

на WLAN-WAN сегменті

так

на LAN-WLAN сегменті

немає

Підтримувані типи фільтрів

З обліком SPI

немає

По MAC адресі

так

По source IP адресі

так

По destination IP адресі

так

По протоколу

так, TCP/UDP/all

По source порту

немає

По destination порту

так, в тому числі по діапазону

Прив'язка до часу

так

По додатку

так

По URL-у

так

По домену

так

Робота зі службами списків URL для блокування

немає

Типи дій

allow

так

deny

так

log

немає

Віртуальні сервера

Можливість створення

так

З можливістю включення/вимк. за часом, дню тижня



Завдання різних public/private портів для віртуального сервера

так

Можливість завдання DMZ

так

Можливість завдання DMZ трафіку на рівні портів

так

Живлення

Тип БЖ

зовнішній, 5VDC, 2500m

Підтримка 802.1af (Po)

немає

Додаткова інформація

Версія прошивання

V4.01 28.10.2005

Розміри мм.

233 x 165 x 35

Вага г.

907

Сайт виробника

http://www.d-link.ru/

Перелік характеристик запропонували згідно інформації, представленої на сайті виробника і по фактичних можливостях вбудованого WEB інтерфейсу самого випробуваного маршрутизатора.

Упаковка

D-Link DI-624

Зовнішня упаковка, виконана з щільного картону, у фірмових синьо-білих тонах, з невеликими червоними елементами оформлення, які підкреслюють деякі особливості внутрішнього вмісту. Ліва частина може розповісти споживачу про стандарти і засоби їх реалізації, які підтримуються даним продуктом. Деякі спеціальні можливості, які розроблені компанією виробником та викладені на упаковці,  покликані полегшити споживачу налагодження даного маршрутизатора, вибір засобу захисту від несанкціонованого прослуховування бездротової лінії і підключення безпосередньо в мережу користувача.

D-Link DI-624

Зі зворотного боку виробник розмістив повну специфікацію цієї моделі і коротку схему приєднання даного продукту в мережі кінцевого користувача. Праворуч, у верхньому куті під написом D-Link і рекламним закликом присутня голографічна наклейка, яка захищає продукцію цієї компанії від фальсифікацій.

Комплектація

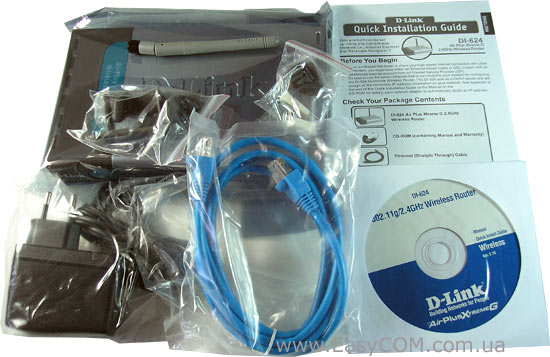

Комплектація моделі D-Link DI-624 цілком достатня, присутнє все, що необхідно для роботи.

D-Link DI-624

В комплекті маємо:

  • Маршрутизатор DI-624;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Патчкорд для підключення до Fast Ethernet мережі споживача.
  • Блок живлення від зовнішньої мережі.
  • Зовнішня антена.
  • Пара підставок для встановлення маршрутизатора у вертикальному стані на горизонтальній поверхні.

Маршрутизатор DI-624

D-Link DI-624

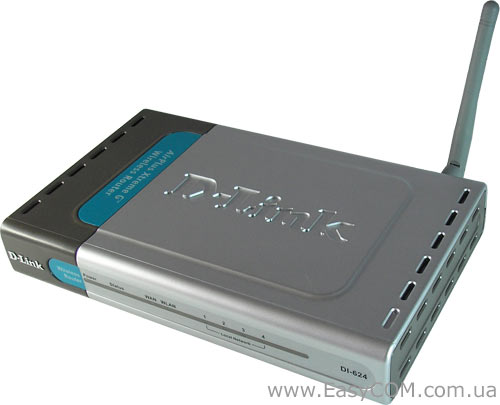

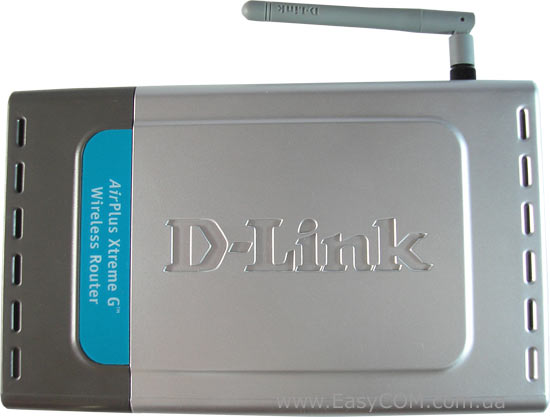

Як і більшість моделей різного обладнання від компанії D-Link, ця модель отримала пластмасовий корпус, виконаний у сіро-сріблистих тонах зі світло-блакитними вставками і характерним дизайном сітки тепловідводу. Все достатньо практично, якісно і суворо.

D-Link DI-624

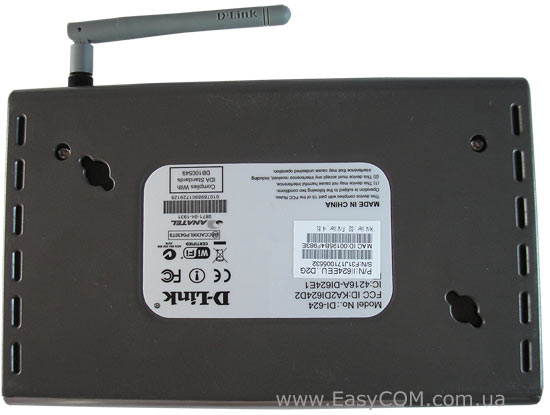

Зворотний бік теж не відзначився особливим дизайном, але присутня можливість кріплення даного маршрутизатора на стінку, а також невелику всеспрямовану антену, встановлену виробником. Не варто дуже сподіватися на велику дальність дії при використанні найдешевшої передустановленої антени, але в цього виробника є маса варіантів різного призначення і різновидів додаткових антен за досить доступну ціну, і якщо є необхідність  прийому або передачі сигналу на велику відстань, то завжди можна замінити антену більш якісною.

D-Link DI-624

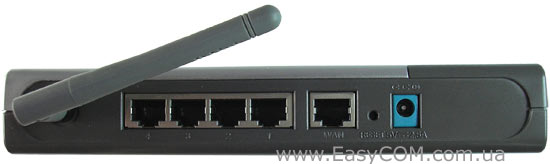

З тильного боку маємо ряд роз'ємів і цікавих елементів. Розглядаючи цей зразок зліва направо, в першу чергу бачимо передустановлену антену, потім йде ряд Fast Ethernet портів LAN сегмента і одразу ж за ними, але з деяким проміжком, присутній WAN роз'єм приєднання даного маршрутизатора до мережі провайдеру. Далі йде кнопка скидання налагоджень (повернення до заводських налагоджень). Скидання шляхом натискання на цю кнопку з утриманням 2-10 секунд при включеному пристрої. Закінчує цей ланцюжок гніздо підключення блока живлення.

D-Link DI-624

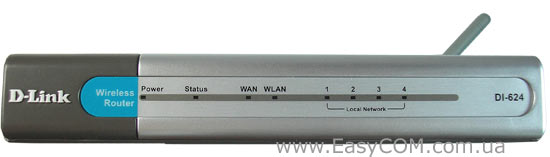

На передній панелі пристрою розташовані підписані індикатори роботи даної моделі. Тут є індикація подачі живлення на пристрій, діоди статусу з'єднання, активності WAN і WLAN інтерфейсів даного маршрутизатора. Далі йде ряд індикації роботи LAN портів внутрішнього сегмента мережі.

Програмне забезпечення.

В даному пристрої присутній досить дружелюбний Web-інтерфейс для налагодження і керування ним.

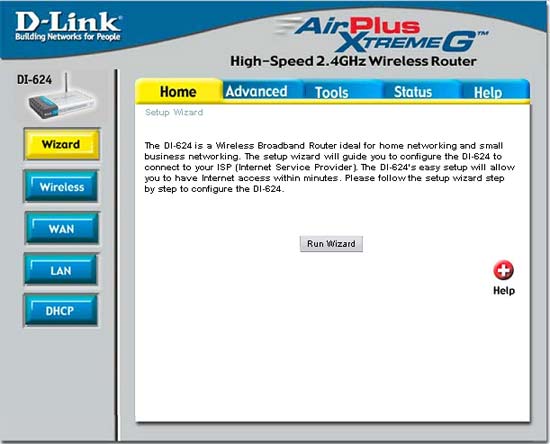

Маємо нескладний для розуміння спрощений алгоритм швидкого налагодження.

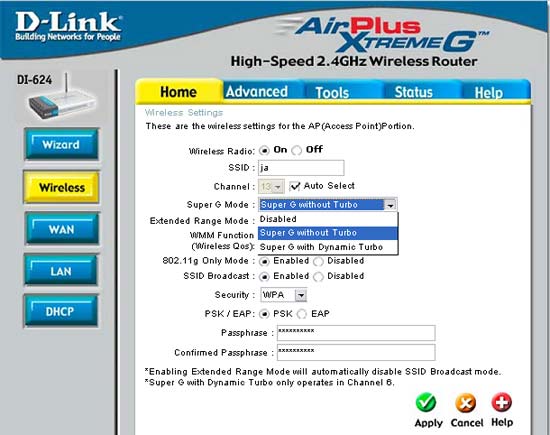

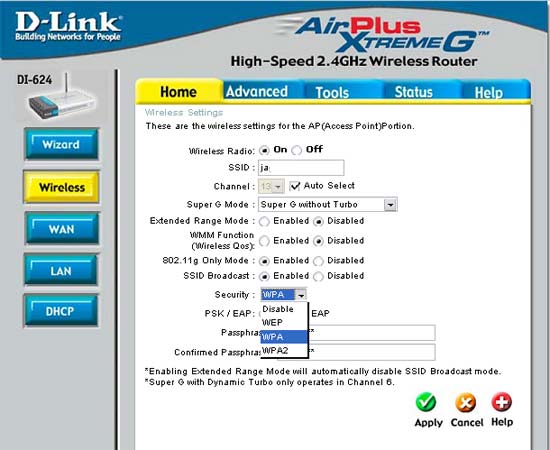

В пункті меню Wireless закладки Home можна включити/відключити Wi-Fi пункт доступу, задати ім'я бездротового з'єднання, яке буде фігурувати при підключенні клієнтів. Можна вибрати номер каналу лінії пункту, режим роботи (Super G) і метод авторизації при підключенні, також виходячи з обраного способу авторизації, можна задати і спосіб шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації вказані в таблиці специфікацій, яка наведена вище.

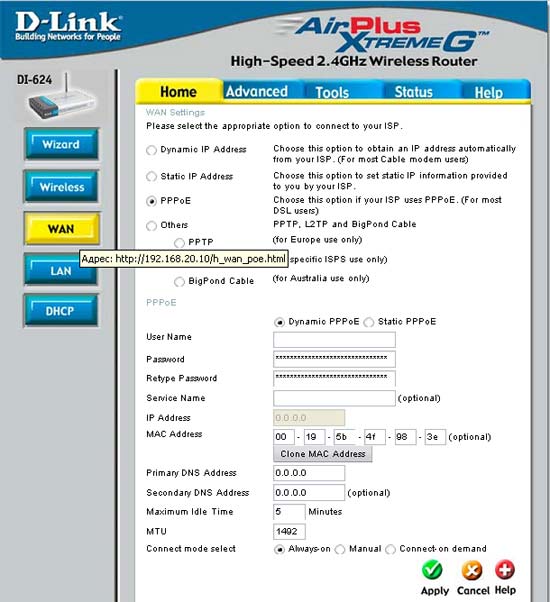

В меню WAN можна задати спосіб отримання IP адреси мережі для WAN інтерфейсу: динамічно по зовнішньому DHCP сервері або задати в ручному режимі. Тут саме можна вибрати спосіб з'єднання по шифрованому каналу з провайдером зв'язку через стандарти: PPPo, PPTP, L2TP і BigPond Cable.

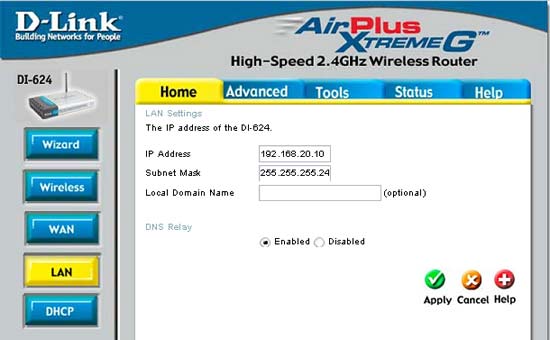

В закладці LAN задається статична адреса маршрутизатора в локальній мережі з її маскою і включається DNS Relay.

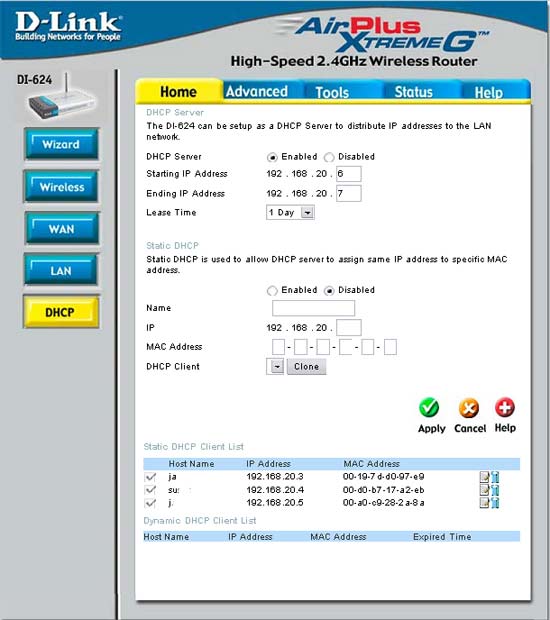

Даний маршрутизатор підтримує можливість роздачі IP адрес для клієнтів WLAN і LAN сегментів через вбудований у нього сервер DHCP. В меню DHCP присутня можливість включення цього сервісу і налагодження діапазону видаваних їм адрес з встановленням часу, в період якого даний IP зарезервований за клієнтом, який його отримав (по його MAC адресі), а також можна скористатися статичним DHCP, який дозволяє привласнити кожному клієнту по його MAC свою постійно зарезервовану за ним адресу внутрішньої мережі. А трохи нижче наведені таблиці зарезервованих IP і клієнтів, які скористалися динамічною видачею.

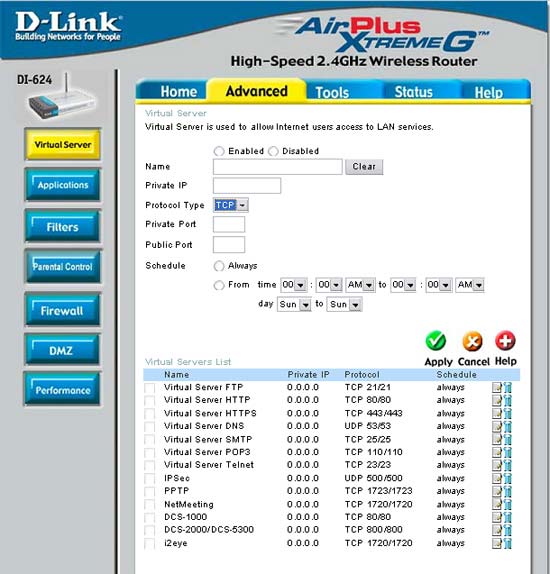

Virtual Server - тут можна задати IP локальних машин на які будуть «перекидатися» певні порти з зовнішнього підключення з можливістю контролю за часом доби і днем тижня. Така функція дасть можливість реалізувати будь-які сервера на машинах локальної мережі відкриття по прописаних портах для зовнішнього трафіку і підключень.

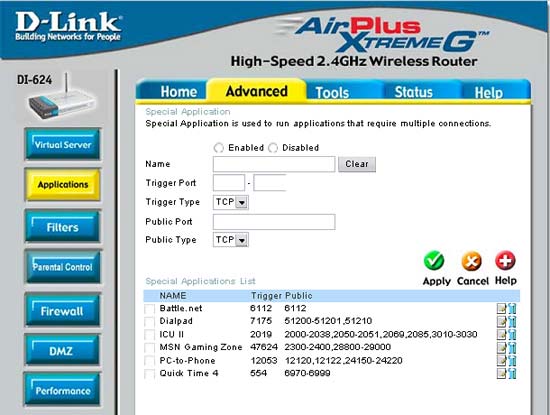

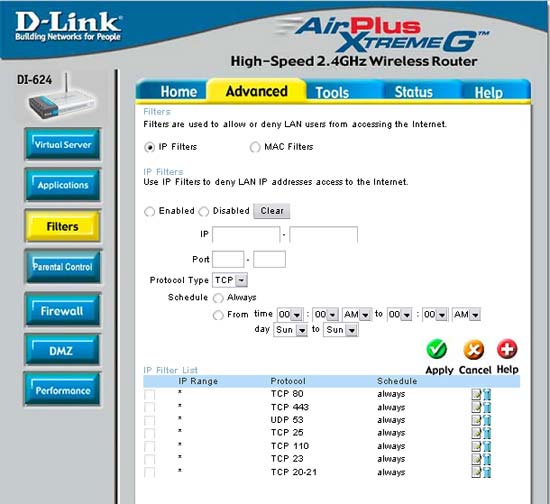

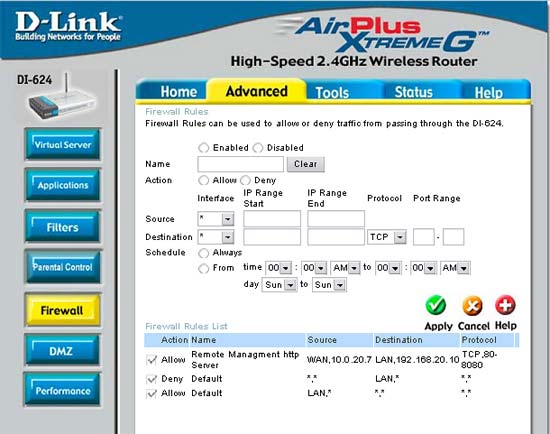

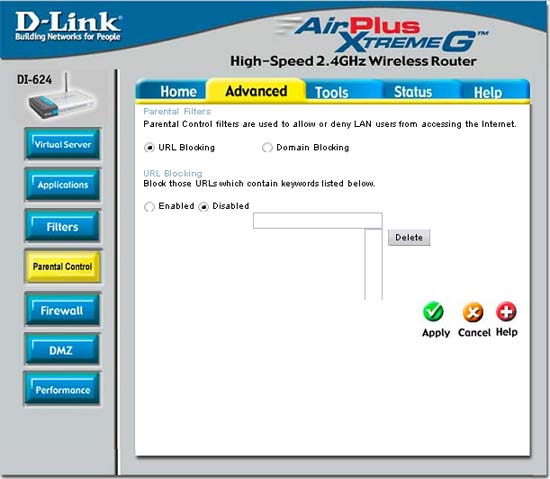

Закладки Applications, Filters, Parental Control і Firewall мають загальну спрямованість організації різного роду заборон і доступів. У даному маршрутизаторі є можливість закрити для проходження трафік різного роду додатків. Фактично це заборона роботи з зазначеними в списку портами. Можна закрити доступ з певних IP локальної мережі в зовнішню з вказівкою діапазону портів і регламентом правил за часом, заблокувати доступ на зазначені інтернет посилання і домени. Також присутній майже повнофункціональний мережний екран, але слово «майже» говорить про відсутність блокування по діапазону портів джерела пакетів. Ці правила можна задіяти в певний час.

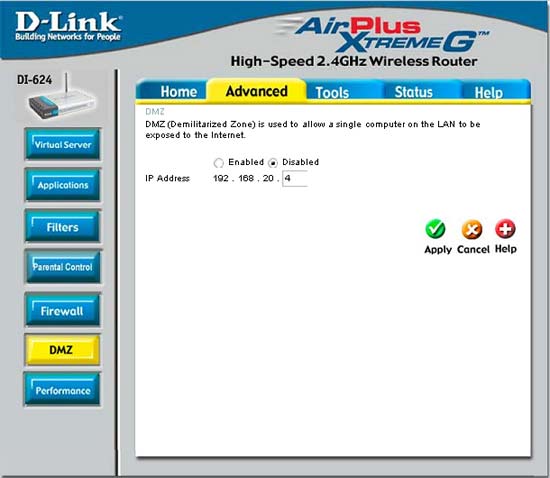

Присутня можливість задати в пункті DMZ IP локальної станції, яка буде отримувати всі пакети, що прийшли на будь-який порт маршрутизатора. Значить, для зовнішнього клієнта саме вона буде мати призначений на WAN інтерфейс IP адреса і повністю реагувати на всі його запити.

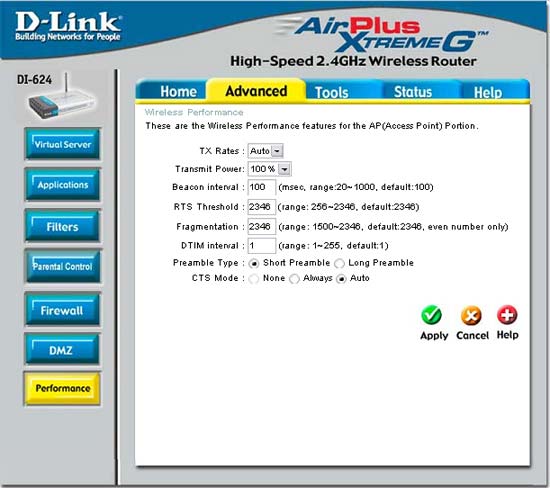

В меню Performance, налагодження мережі WLAN, встановлюються тайменгі сигналу, режими роботи і ін.

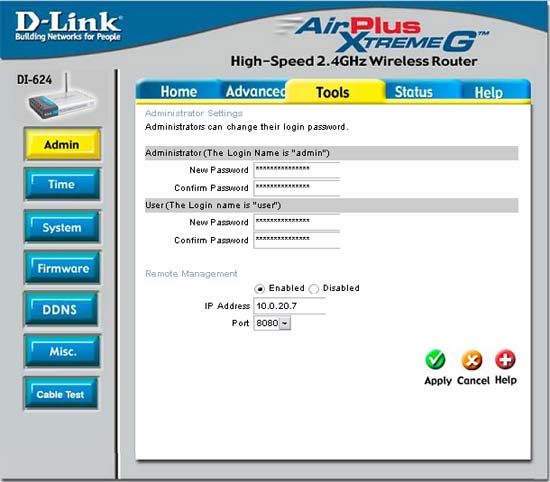

Дана закладка меню дозволяє в своїй верхній частині задати пароль для входу на WEB-інтерфейс (Login: admin). Також тут можна включити і настроїти доступ на керування із зовнішньої мережі.

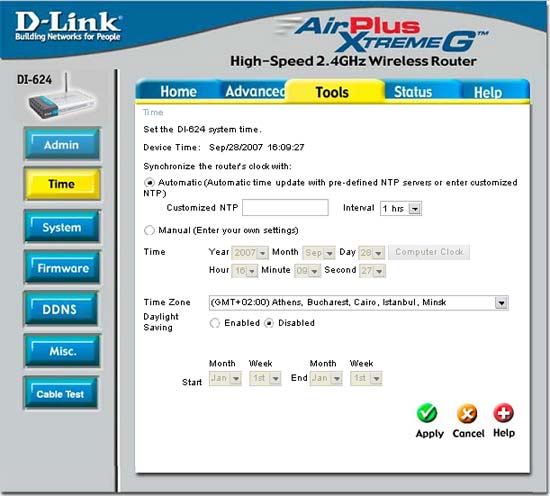

Маршрутизатор підтримує можливість корекції часу через сервер часу в інтернеті, але є можливість і ручного завдання, плюс встановлення часового поясу.

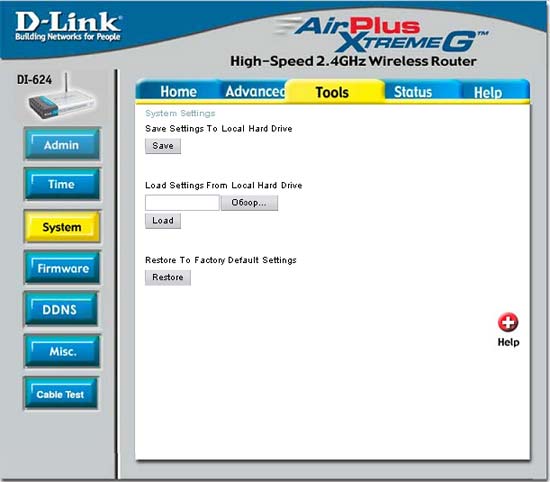

Присутня можливість завантаження і збереження конфігурації з локального жорсткого диска і відновлення заводських налагоджень.

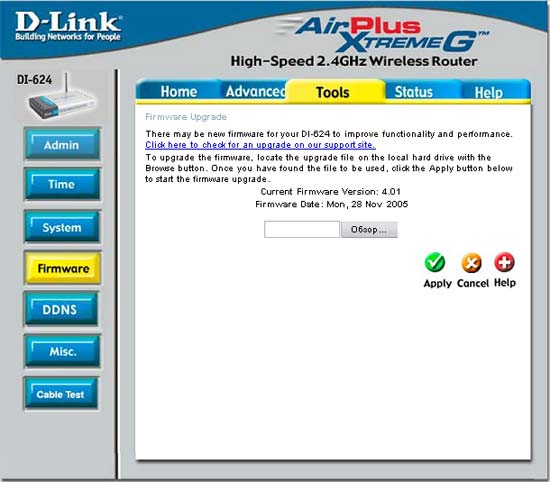

Сторінка збереження і відновлення прошивання маршрутизатора.

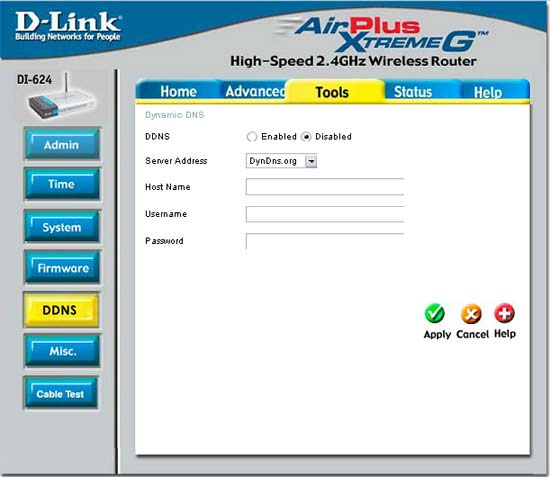

Тут задається інтернет сервер динамічного DNS з всіма параметрами авторизації на ньому.

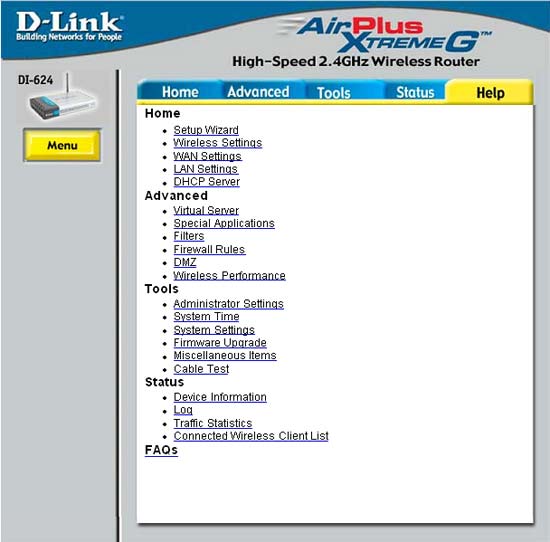

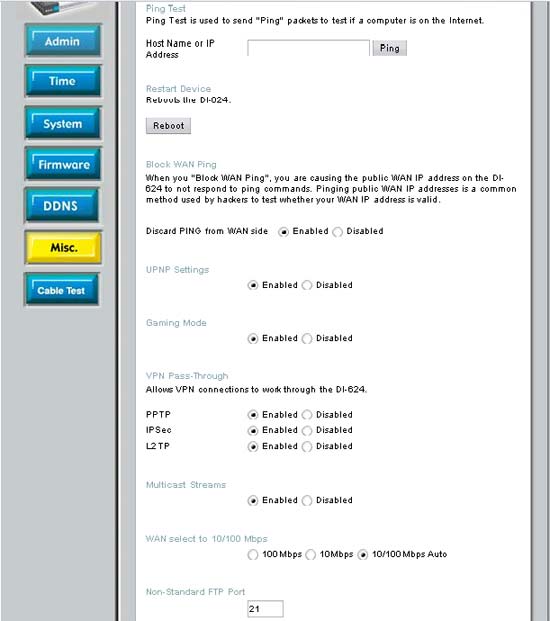

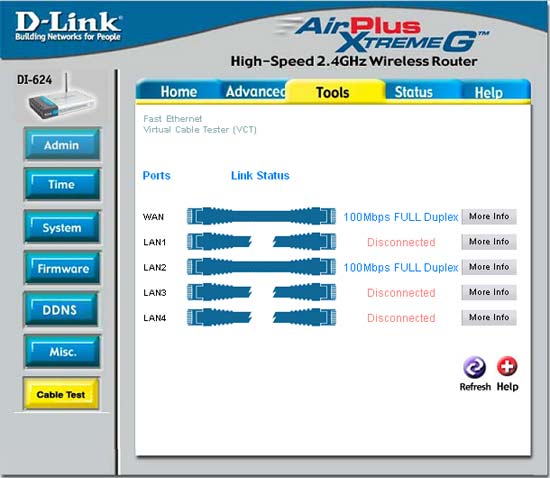

Закладки додаткових функцій. Для «не спокушеного» користувача вони будуть не потрібні, але все-таки наведене вище зображення подає вичерпну інформацію про них.

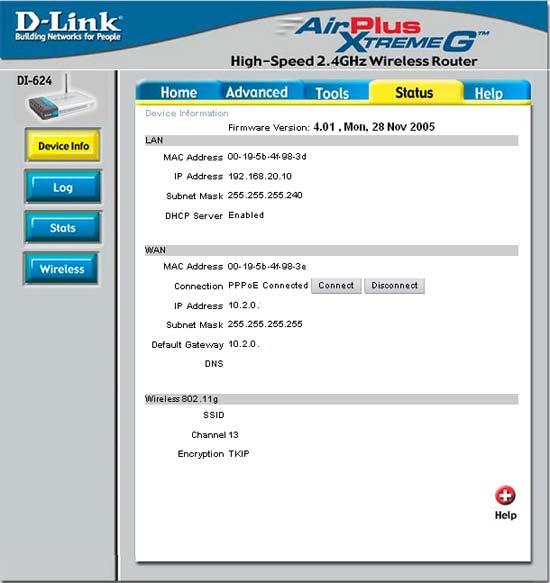

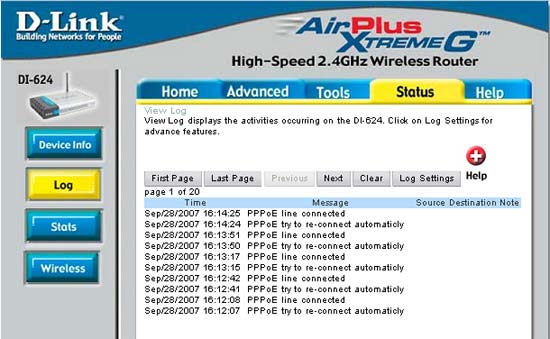

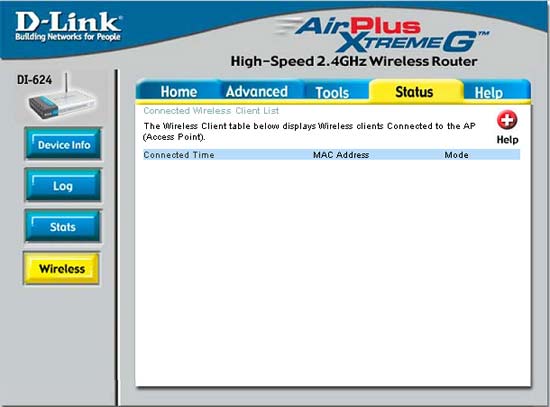

Невеликий сервер статистики, який показує як сконфігуровані окремі елементи маршрутизатора в цей момент, може вести журнал підключення з записом його на локальний жорсткий диск і фіксувати помилки в каналах зв'язку.

Підводячи підсумки можливостям внутрішнього програмного забезпечення, можна казати про достатнє оснащення прошивки як для позиціонування даного пристрою недорогим маршрутизатором і пунктом доступу Wi-Fi, але з поруч більш маркетингових обмежень функціонального оснащення.

Тестування

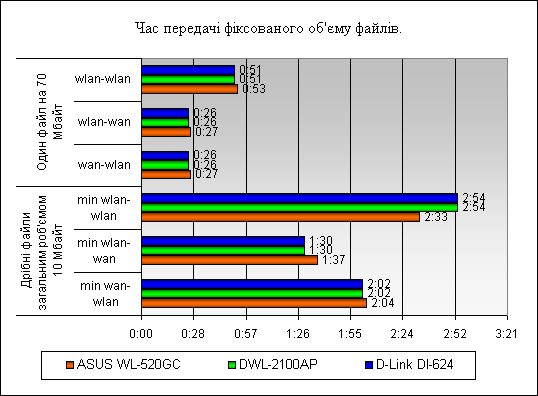

Для тестового порівняння була обрана конкурентна модель однієї ніші ринку ASUS WL-520GC. Тестуванню буде піддана як дальність/якість переданого сигналу через досить серйозну перешкоду, так і безпосередньо пропускні можливості каналу самого маршрутизатора. Було зроблене перекачування певного (весь час того самого) комплекту дрібних файлів сумарно на 10 Мб і одного великого відеофайлу на 70 Мб безпосередньо через випробуваного, підключеного до сховища файлів по Fast Ethernet 100Мбіт/с на ноутбук ACER AS5610Z з WLAN мережною картою на швидкості з'єднання 54 Мбіт/с і  через USB WI-FI адаптері DWL-AG132 D-Link.

Відразу можна відзначити невелику перевагу по швидкості в D-Link, але, взагалі, дані результати рівні. Цілком закономірна висока продуктивність на файлах великого розміру і різке зниження швидкості на порядок при роботі з дрібними.

При тестуванні Wi-Fi обладнання на великих відстанях, або при проходженні сигналу через відчутні перешкоди, практично не можна досягти повторюваності результатів. Проте, ми все-таки спробували створити нормальні умови проходження сигналу через 2 поверхи панельного, залізобетонного будинку. І за отриманими даними можемо сформулювати висновки.
