Огляд Gigabit Ethernet PCI-Адаптера D-Link DGE-528T

Ми продовжуємо ряд оглядів присвячених самому актуальному і вже народному стандарту провідних комунікацій. Gigabit Ethernet вже став необхідним мінімумом для адекватної передачі потокового відео високої роздільної здатності, адже якісне чітке зображення великих розмірів може дати при перегляді максимум присутності. А вже не за горами технології голографічних екранів, що у декілька разів перевищують кількість крапок на один кадр візуалізації. Сама швидкість роботи і є вагомим критерієм комфорту, але саме в цьому є головна особливість бюджетних мережних карт. Звичайно, темпи розвитку і сучасні показники продуктивності систем дуже великі, але це можна назвати тільки необхідним мінімумом для нормальної роботи гігабітних рішень. Адже за дешевиною встановленого чіпа прихований і обсяг роботи, перекладений на центральний процесор для обробки операцій контролю та фільтрації помилок передачі даних по Gigabit Ethernet комунікаціях. Саме пошуку оптимального співвідношення швидкості передачі та перекладення навантаження на центральний процесор і присвячена наша серія оглядів бюджетних адаптерів Gigabit Ethernet. Сьогодні ми добралися до продуктів вагомого учасника ринку мережних рішень компанії D-Link в особі її Gigabit Ethernet PCI мережного адаптера DGE-528T, що дозволяє зовсім недорого організувати передачу інформації зі швидкістю 1000 Мбіт/с у вас вдома або в офісі.

Технічні характеристики

Виробник

D-Link

Модель

DGE-528T

Інтерфейси

Тип

PCI 2.2

Кількість і тип портів

1х RJ-45

Стандарти і їх підтримка

Передача даних

Ethernet:10Мбіт/с (напівдуплекс) 20Мбіт/с (повний дуплекс)
Fast Ethernet: 100Мбіт/с (напівдуплекс) 200Мбіт/с (повний дуплекс)
Gigabit Ethernet: 2000Мбіт/с (повний дуплекс)

Стандарти

IEEE 802.3 10Base
IEEE802.3u 100BaseTX
IEEE802.3ab 1000Base
IEEE 802.3x Full Duplex Flow Control
Автоузгодження ANSI/IEEE 802.3 NWay
Специфікації PCI local bus 2.1, 2.2
Підтримка живлення 3,3 В, 5 В
Керування потоком IEEE 802.3x
IEEE 802.1q VLAN на основі міток
Підтримка черг пріоритетів IEEE 802.1р

Керування живленням

Включення комп'ютера через мережу

Індикатори

FD

режим Full duplex

10

Передача на 10 Мбіт/с

100

Передача на 100 Мбіт/с

1000

Передача на 1000 Мбіт/с

Живлення

Тип

по шині PCI 2.2 - 3,3 В, 5 В

Споживана потужність, Вт

-

Додаткова інформація

Підтримка операційних систем

Microsoft Windows 98, NT 4.0, ME, 2000, XP, XP 64 Edition, Server 2003, Vista
Novell NetWare Server 5.x, 6.x
Novell Client для DOS
Linux kernel 2.2.x, 2.4.x, 2.6.x
Macintosh OS 10.2, 10.3, 10.4.X
DOS ODI Client
NDIS для DOS
Free BSD 4.x, 5.0

Версія прошивання

 -

Розміри, мм

119 x 43 x 16

Вага, м.

50

Сайт виробника

http://www.dlink.ru/

Все цены на D-Link DGE-528T

МиМи намагалися узагальнити дані з сайту виробника, зазначену специфікацію на упаковці адаптера, що потрапив до нас, і безпосередньо з PDF файлу документації, що присутній на FTP компанії D-Link. Відзначимо не завжди повну відповідність всіх даних з трьох джерел.

Упаковка

Плата, що потрапила цього разу на тестування, має досить строгу і стандартну для компанії D-Link картонну упаковку з цілком характерним дизайном поліграфії на ній. На білому фоні виділені сірим текстом підтримувані продуктом сертифіковані технології провідної передачі даних. Правий верхній кут заповнений яскравими логотипами основних привабливих рішень, використаних тут.

На звороті теж маємо багато інформації, тут на білому фоні зазначена базова специфікація цього продукту на семи мовах. У правій частині зображена задня панель PCI адаптера з описом її елементів, а у верхньому куті присутня голографічна наклейка, що забезпечує захист від підробок.

Комплектація

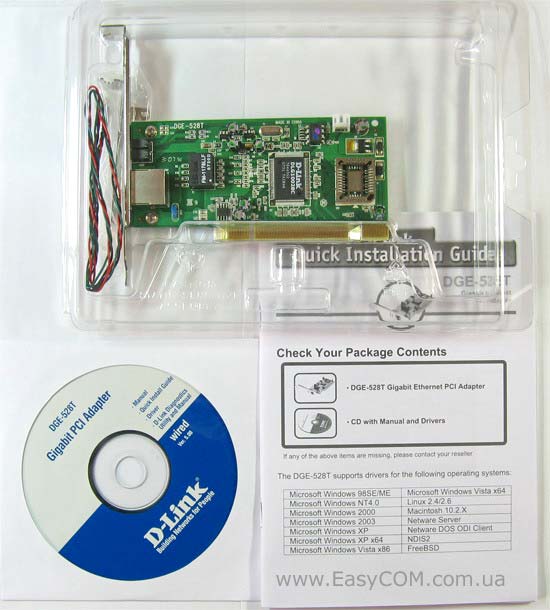

Комплектація моделі D-Link DGE-528T досить універсальна, тут маємо все, що необхідно для роботи.

У комплект входить:

  • CD-диск з ПЗ і документацією;
  • Посібник з використання англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Кабель WOL включення живлення комп'ютера через мережну карту;
  • Планка для встановлення в низькопрофільный корпус ( Low-Profile).

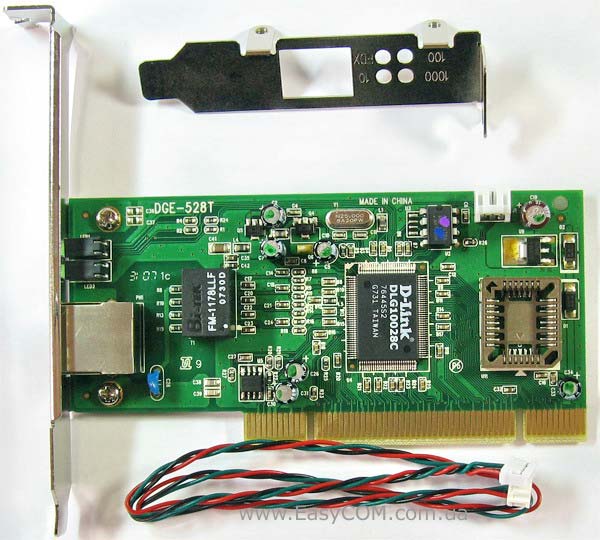

Адаптер D-Link DGE-528T

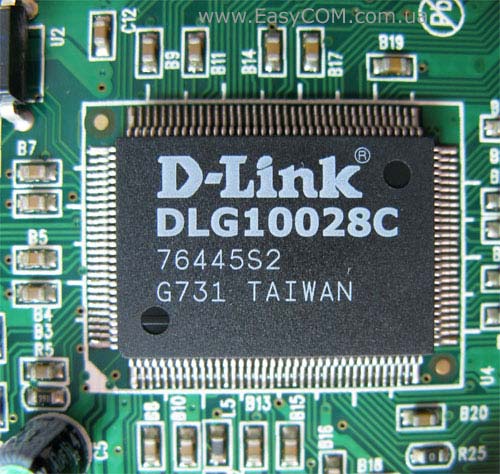

Представлена карта має цілком стандартні розміри і використовує інтерфейс з'єднання з материнською платою комп'ютера PCI 2.2. Наповнення текстоліту досить звичайне для мережних карт, але є одна унікальна особливість, що відрізняє її від більшості інших. Чіп, встановлений на випробуваному адаптері, має маркування DLG10028C. Він зроблений компанією D-Link і представлений на зображенні нижче.

Дана розробка є аналогом RTL8169 компанії Realtek. Рішення цього виробника завжди славилося найкращим співвідношенням ціна/продуктивність, цілком можна припустити, що і даний екземпляр не став виключенням.

За заявленим даними на сайті виробника можна скласти повний опис можливостей і реалізованих функцій даного продукту.

D-Link DGE-528T - високопродуктивний PCI-адаптер Gigabit Ethernet з мідним портом 10/100/1000Mбіт/с для настільних комп'ютерів. Встановлюваний в PCI-слот персонального комп'ютера, цей адаптер дозволяє підключити його до робочих станцій Gigabit Ethernet або серверів, що працюють на швидкості 2000 Мбіт/с у режимі повного дуплекса.

Передача на швидкості Gigabit Ethernet

Завдяки можливості роботи в режимі повнодуплексного Gigabit Ethernet, цей мережний адаптер надає комп'ютеру можливість роботи в мережі на швидкості 2000 Мбіт/с з використанням існуючої кабельної системи на основі UTP Cat 5. Будучи недорогою альтернативою рішенню на оптику, цей адаптер дозволяє швидко збільшити швидкість передачі даних до Gigabit Ethernet, не вимагаючи прокладання нових, дорогих оптичних кабелів. Адаптер підтримує автовизначення швидкостей 10/100/1000 Mбіт/с і напів/повнодуплексного режиму роботи.

VLAN для підвищення продуктивності і надійності

Мережний адаптер підтримує фільтрацію тегованих Ethernet-кадрів VLAN, дозволяючи налаштувати ПК разом з комутатором, що підтримує VLAN. Комп'ютер може бути частиною віртуальної мережі VLAN, ізольованої від іншої мережі для підвищення безпеки і продуктивності.

Wake-On-LAN для керування живленням

Wake-On-LAN (WOL) - це функція Advanced Configuration Power Interface (ACPI), що дозволяє вилучено включати живлення виключеного комп'ютера. За допомогою цієї функції адміністратор мережі може посилати сигнали « wake-up», що приводять комп'ютер в активний стан. Функція WOL забезпечує користувачам відмінну можливість для керування живленням ПК у будь-який час і з будь-якого місця.

Керування потоком для мінімізації втрати пакетів

Адаптер підтримує функцію керування потоком і незалежною чергою FIFO, забезпечуючи засобу захист даних під час їх передачі по мережі. При підключенні до гігабітного комутатора, що підтримує керування потоком, адаптер, під час пікових навантажень, одержує від нього сигнали про переповнення буфера. Після цього адаптер затримує передачу даних доти, доки не отримає сигнал від комутатора, що він готовий до прийому даних.

Невеликий розмір, низьке енергоспоживання

Використовуючи рішення на основі єдиного чіпу, цей мережний адаптер має компактний розмір і низьке енергоспоживання.

Характеристики

  • Gigabi Ethernet на міді для підключення ПК
  • Автовизначення швидкості 10/100/1000 Mбіт/с
  • Підтримка повнодуплексного 2000 Mбіт/с Gigabit Ethernet
  • Підтримка 32-бітної шини PCI у режимі Bus Master з частотою 33/66 МГц
  • Вбудований буфер FIFO (8K/64K) для зменшення кількості операцій обміну даними з оперативною пам'яттю
  • Підтримка автоматичного визначення полярності MDI/MDIX
  • Керування потоком 802.3x для швидкої і надійної передачі даних
  • Підтримка керування живленням ACPI 2.0 WOL
  • Підтримка 802.1Q VLAN Tagging
  • PCI 2.2 plug-and-play
  • Драйвери для Windows 98, 2000, ME, NT, XP, Vista, NetWare, Linux, MacOS
  • Дуже маленький розмір і низьке енергоспоживання

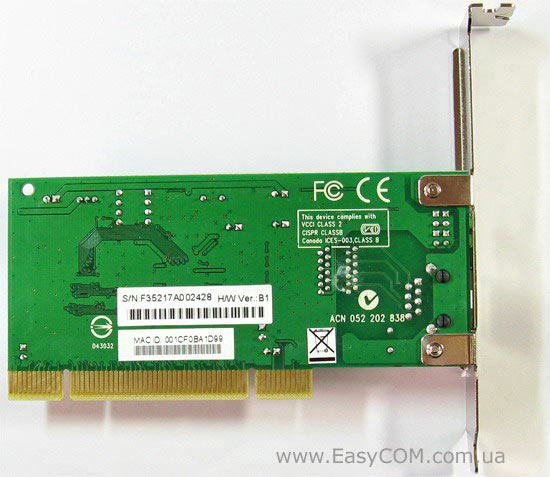

На звороті мережна карта теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок, дві наклейки технічної інформації і практично вся поверхня заповнена екраном з мідного шару текстоліту плати.

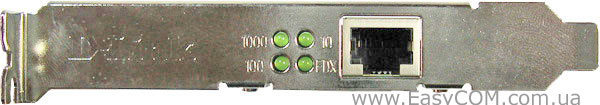

Інтерфейсна панель плати обладнана одним роз’ємом RJ-45 для підключення мережевого проводу і чотирма світловими індикаторами робочої активності зеленого кольору. Вони сповіщають про робочі режими 10, 100 або 1000 Мбіт/с, а FD інформує про включення режиму Full duplex.

Тестування

Перейдемо до самої головної і цікавої частини нашого огляду. Які реальні швидкісні можливості та особливості роботи всієї системи отримує користувач при придбанні даного Gigabit Ethernet PCI-Адаптера? Це ми можемо побачити безпосередньо в тестових порівняннях D-Link DGE-528T з конкурентами.

Ми намагалися під час тестування визначити вплив роботи мережної плати на завантаження процесора (AMD Athlon 64 X2 3600+) і безпосередньо виміряти швидкість передачі між двома ідентичними картами, які встановлені у дві досить продуктивні системи і з'єднаний крос-кабелем. Схему обтиску кабелю та інші подробиці про Ethernet-мережі можна довідатися зі статті «Мережі на крученій парі від Ethernet до 100 Gigabit Ethernet».

Система №1, показання знімалися саме з даної конфігурації.

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Тестуванню були піддані послідовно: передаюча частина плати, потім її приймаюча, а також визначена загальна пропускна здатність каналу, налаштованого на двох однакових платах, які ми розглядаємо. Будуть зроблені виміри завантаження процесора в кожному з режимів тестування. Тестування проводиться на максимальній швидкості з'єднання рівної 1000 Мбіт/с. Довжина крос-кабелю UTP 5 cat 3 м.

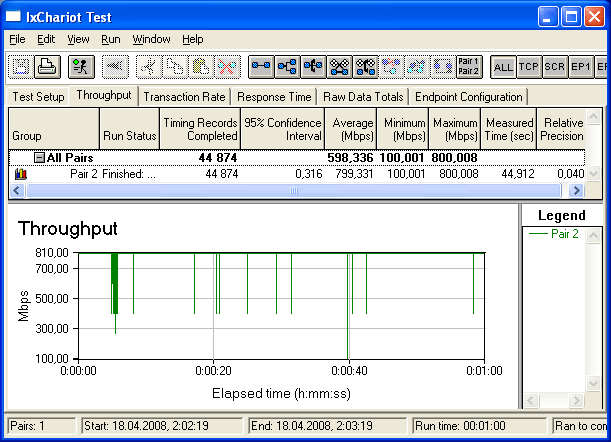

Порівняльне тестування працездатності на скрипті генерації мережевого трафіку Throughput.scr.

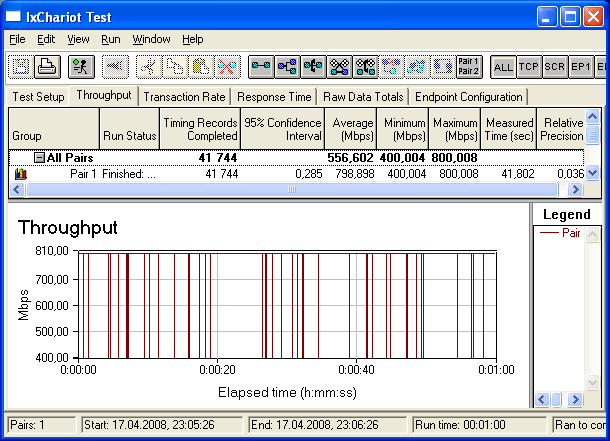

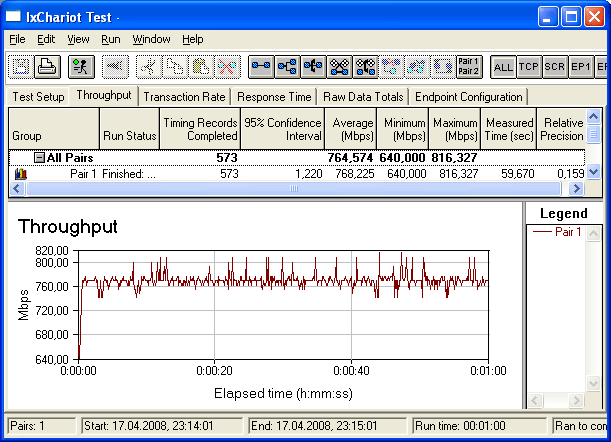

Потік даних до вимірювального стенда.

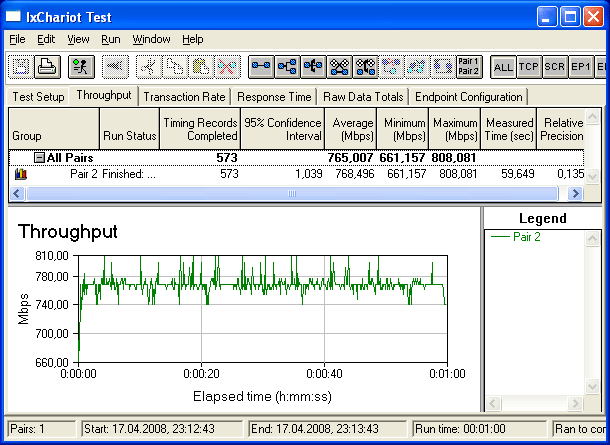

Потік даних від вимірювального стенда.

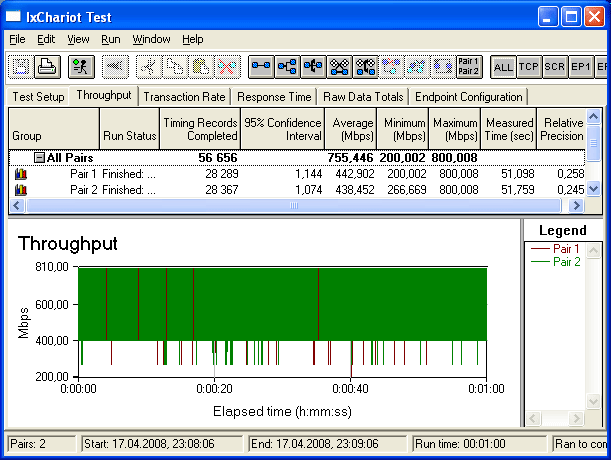

В обох напрямках.

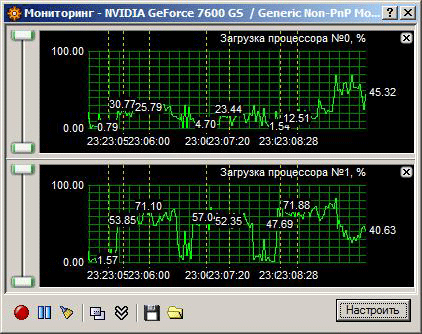

Графік завантаження процесора в моменти проведення тестів.

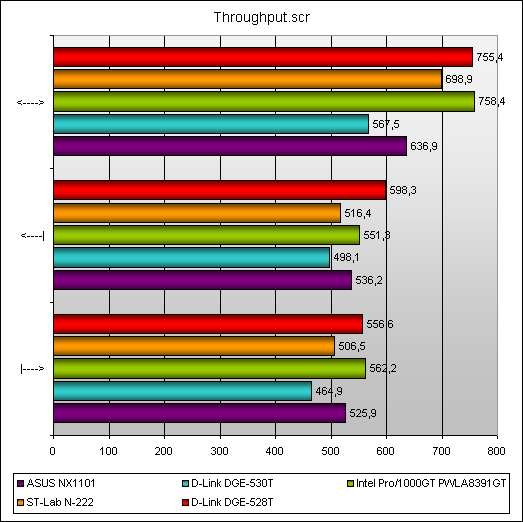

Порівняльні графіки швидкостей роботи.

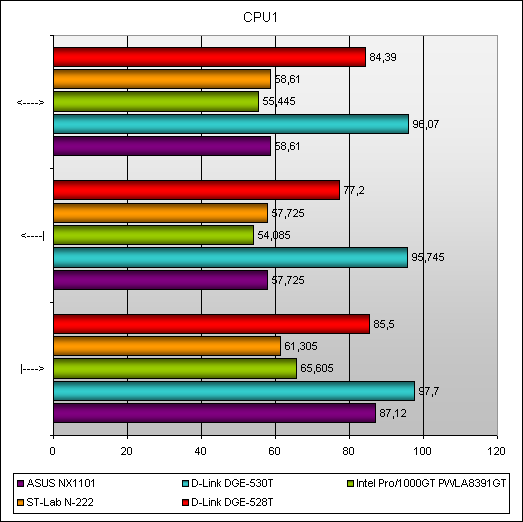

Порівняльні графіки завантаження процесора при цих швидкостях.

Порівняльне тестування працездатності на скрипті генерації мережевого трафіку High_Performance_Throughput.scr.

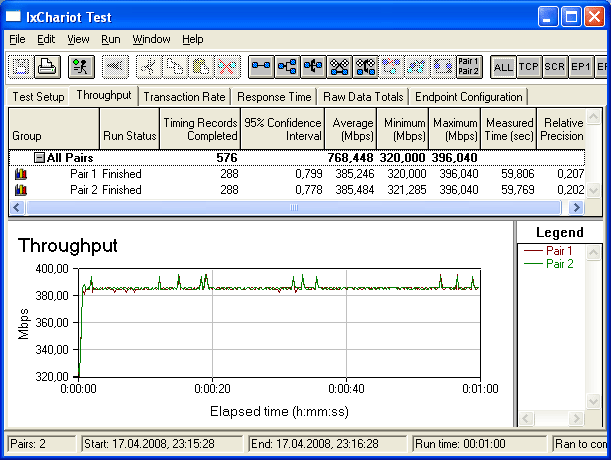

Потік даних до вимірювального стенда.

Потік даних від вимірювального стенда.

В обох напрямках.

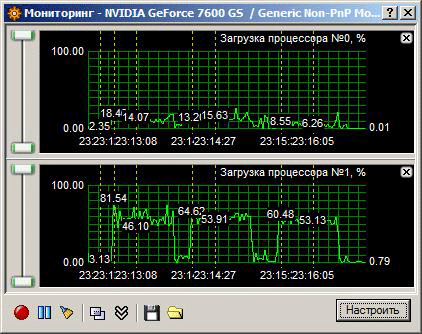

Графік завантаження процесора в моменти проведення тестів.

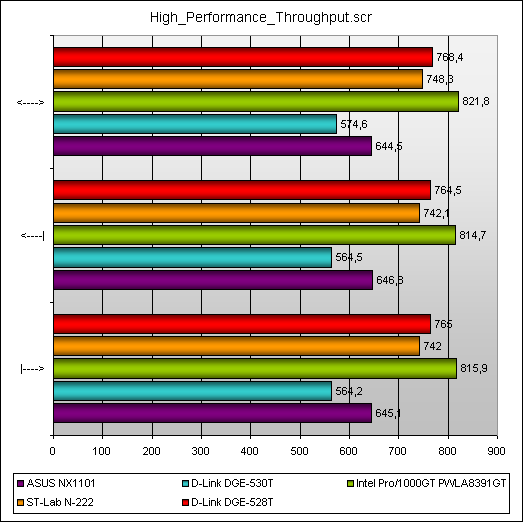

Порівняльні графіки швидкостей роботи.

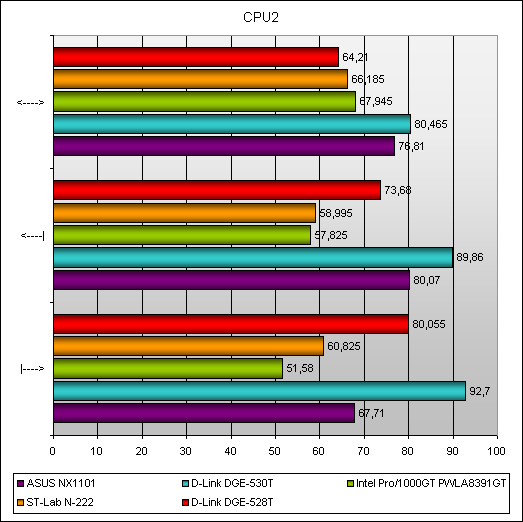

Порівняльні графіки завантаження процесора при цих швидкостях.

Тестування показало досить цікаві результати. Для якісної роботи гігабітної мережі необхідна досить продуктивна комплектація «машини» і дуже бажана наявність двоядерного процесора. Але навіть при повній можливості використання необхідних ресурсів, максимально можлива швидкість роботи такого каналу навіть на кращих моделях мережних адаптерів не перевищила 822 Мбіт/с. А наш піддослідний D-Link DGE-528T забезпечив лише 768 Мбіт/с. Але це один з кращих результатів, отриманих при тестуванні, і дозволяє виділити D-Link DGE-528T як досить привабливе за критерієм вартість/продуктивність рішення. При таких швидкостях роботи завантаження процесора виявилося не найвищим, що знову підтверджує лідерство цієї моделі серед бюджетних рішень.

Висновки

Адаптер D-Link DGE-528T можна порекомендувати як бюджетне і оптимальне рішення за співвідношенням вартість/продуктивність. Універсальний підхід до реалізації даної плати компанією D-Link дозволив нам сміло рекомендувати її для організації доступу стаціонарного ПК через шину PCI до мережі Ethernet на швидкості в 1000 Мбіт/с. Поряд з гарною комплектацією і відмінною забезпечуваною пропускною здатністю, даний адаптер має непогану підтримку з боку розробника і демократичну вартість. Заявлена робота під керуванням практично всіх популярних операційних систем, що фігурують на ринку програмного забезпечення, повністю забезпечить незаперечну популярність даної моделі серед її аналогів.

Плюси:

  • Гарне співвідношення вартість/продуктивність.
  • Наявність Кабелю WOL і планки для встановлення в корпуси Low-Profile.
  • Якісно проста індикація режимів роботи.
  • Підтримка багатьох операційних систем.

Мінуси:

  • Все-таки досить велике навантаження на процесор.
