Огляд бездротового PCI Express-адаптера D-Link DWA-556 XTREME N

Вже досить давно в цифровій індустрії затвердився і добре зарекомендував себе стандарт бездротової передачі даних IEEE 802.11n. Але поспіх виробників викинути на ринок вже готові рішення, навіть коли стандарт ще не затверджений, призвела до появи продукції з припискою у дужках (проект). Згодом вийшла перша редакція IEEE 802.11n названа (draft)  ще через пів року ми вже змогли побачити продукти з написом (draft 2.0). Саме остання корекція Wi-Fi стандарту бездротової високошвидкісної передачі даних IEEE 802.11n і завоювала сучасний ринок. Але цей шлях еволюції від передбачуваного рішення, що підтримує дану специфікацію, до цілком закінчених релізів ще не залишився в минулому для сьогоднішнього споживача. Навіть через рік, а це дуже великий термін для цифрової індустрії, нам ще зустрічаються реалізації з написом (проект). Наскільки добре вони сумісні із продуктами (draft 2.0) залишається загадкою, але наш сайт постарається внести частку ясності в ці пристрої. У даній статті ми постараємося описати роботу Wi-Fi PCI Express адаптера D-Link DWA-556, що забезпечує бездротовий зв'язок за специфікацією IEEE 802.11n (проект) з пунктом доступу Linksys WAP4400N. Безпосередньо тести покажуть нам, що може настільки недорога, але впевнена у своїх можливостях реалізація бездротової передачі даних.

Технічні характеристики

Виробник

D-Link

Модель

DWA-556

WAN

Тип

PCI Express 1X

Кількість портів

1

WLAN

Антена

Кількість

3

Тип

Знімні дипольні антени з коефіцієнтом підсилення 2dBi.

Можливість заміни антени/тип коннектора

так, роз’єм RP-SMA

Частотний діапазон

2,412 – 2,484 ГГц

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (проект)

 OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів



Розширення протоколу IEE802.11n

Так (до 300 Мбіт/с)

Можливість ручного завдання швидкості

немає

Вихідна потужність

(максимальна?)

17 дБм

IEEE 802.11b @11Мбіт/с

17 дБм

IEEE 802.11g @54Мбіт/с

15 дБм

IEEE 802.11n @300Мбіт/с

-

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-85 дБм

IEEE 802.11g @54Мбіт/с

-65 дБм

IEEE 802.11n @300 Мбіт/с

-





Безпека

Блокування широкомовного SSID

немає

Прив'язка до MAC адрес

немає

WEP

64/128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

немає

Живлення

Тип БЖ

3,3 В постійного струму

Додаткова інформація

Можливість роботи в режимі Пункту доступу (обмежена). Із завданням номера каналу.

немає

Версія прошивання



Розміри

69 x 119.38 x 2.54 мм

Вага

55 г

Сайт виробника

http://www.dlink.ru/

Все цены на D-Link DWA-556

Не самий повний список можливостей, але саме їх ми змогли зібрати з сайту виробника, диска поставки і написів специфікації на самій коробці.

Упаковка

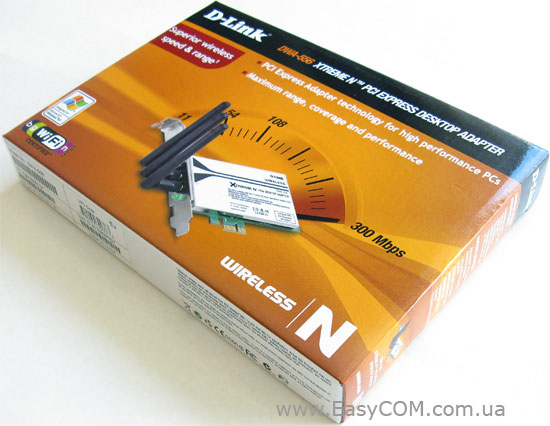

Зовнішня упаковка виконана із щільного картону, у цегляно-білих тонах, з невеликими елементами оформлення, що контрастно підкреслюють деякої особливості внутрішнього вмісту.

Верхня частина може розповісти споживачу про стандарти, підтримуваних даним продуктом, і способах їх реалізації. Деякі описані тут спеціальні можливості, розроблені компанією виробником, покликані полегшити власнику налаштування даного адаптера і вибір способу захисту від несанкціонованого прослуховування бездротової лінії, а також небажаних підключень до мережі користувача.

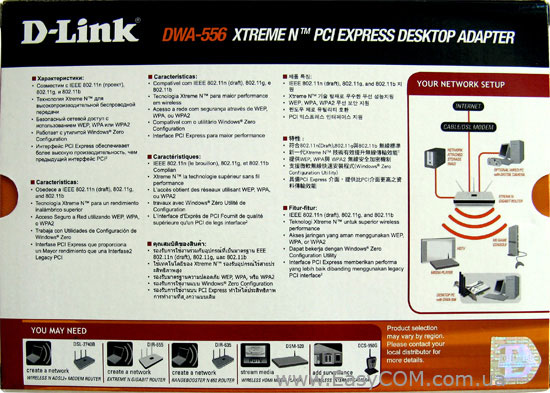

На звороті виробник стандартно розмістив коротку специфікацію цієї моделі і схему приєднання даного адаптера до мережі кінцевого користувача. У правому нижньому куті є голографічна наклейка, що захищає продукцію цієї компанії від підробок.

Комплектація

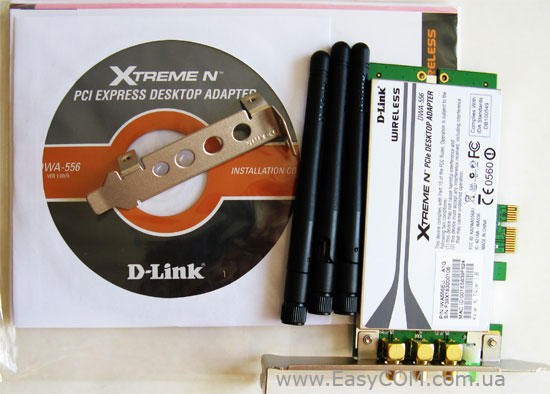

Комплектація моделі D-Link DWA-556 цілком достатня, маємо все, що необхідно для роботи.

У комплекті присутні:

  • PCI Express Wi-Fi адаптер DWA-556;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Три знімні дипольні антени з коефіцієнтом підсилення 2dBi і роз’єм з'єднання RP-SMA.
  • Планка для встановлення у низькопрофільний корпус ( Low-Profile).

Зайвою можна назвати лише планку для встановлення у низькопрофільний корпус. Не так часто такі корпуси використовуються звичайним споживачем, але для деяких рішень такий підхід цілком виправданий. В іншому все цілком достатньо для використання продукту користувачем.

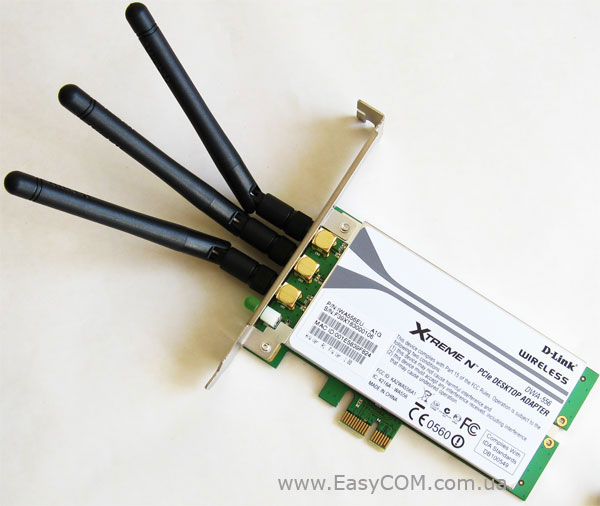

Адаптер DWA-556

Представлена PCI Express карта має цілком стандартні розміри і одержала інтерфейс з'єднання з материнською платою комп'ютера PCI Express 1X. Як і у більшості радіочастотних обладнань, всі випромінюючі електромагнітні перешкоди елементи плати закриті залізним кожухом, що займає майже всю поверхню. Верхня частина залізного «ковпака» виглядає в стилі, запропонованому всій лінійці Xtreme N, у біло-чорних тонах. У нижній частині виробник розташував технічну інформацію про дану модель. Кріплення верхньої залізної кришки проводиться двома болтами в передній частині і невеликим розпірним елементом наприкінці плати.

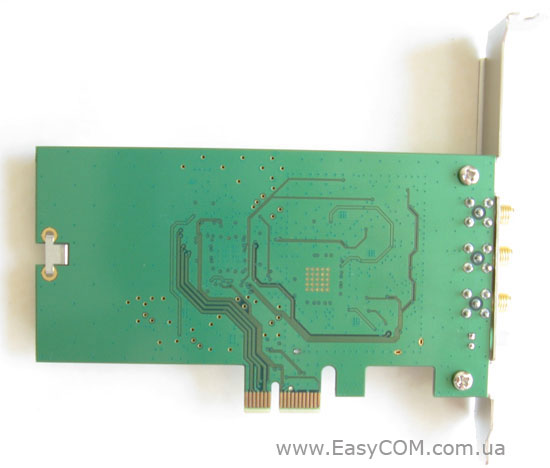

Зворотній бік теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок і практично вся поверхня заповнена екраном з мідної частини текстоліту плати.

Зовнішня панель плати обладнана трьома роз’ємами RP-SMA для підключення зовнішніх дипольних антен. Тут також є  індикатор робочої активності світло-зеленого кольору, що блимає в режимах роботи WLAN інтерфейсу даного PCI Express Wi-Fi адаптера DWA-556. Відсутність проводу дещо збільшує якість роботи радіоканалу, що дозволяє власнику встановити зовнішні антени в місця максимальної якості прийому радіосигналу. Стандартне для цієї моделі безпосереднє підключення антен до виходів самої плати, швидше за все, трохи погіршить робочі характеристики радіоканалу зв'язку. З одного боку, радіосигнал буде обмежений як залізним виконанням корпусу комп'ютера так і електромагнітними перешкодами, що йдуть від нього в процесі роботи, а з іншого боку, у більшості випадків обмежений залізобетонною або в кращому варіанті гіпсокартонною стіною. Але все буде обґрунтовано і доведено результатами тестування.

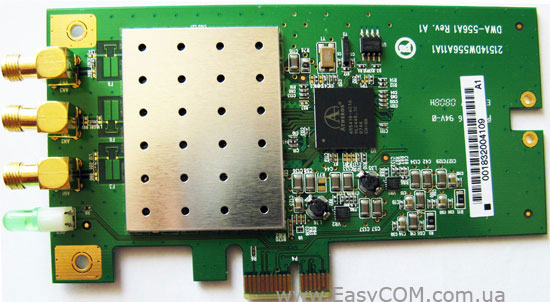

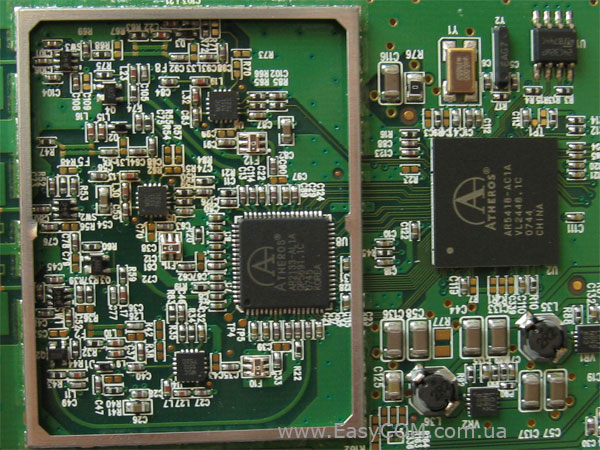

Далі нас зацікавив внутрішній вміст плати. І так, безпосередньо під першим загальним кожухом, що знявся досить легко після викручування двох болтів, розташувався більш дрібний, а поруч із ним мікросхема Atheros AR 5418-AC1A, зроблена в Китаї.

Під невеликим внутрішнім кожухом так само є мікросхема Atheros AR 2133-AL1A, але вже корейського виробництва.

Програмне забезпечення.

На диску, що маємо в комплекті поставки, крім драйверів і інструкції англійською мовою є утиліта керування і налаштування Wi-Fi PCI Express адаптера. Проте, хоча встановлення даної утиліти пройшло без особливих дорікань, запустити її в операційній системі Windows Vista не вийшло, що дуже прикро. Хоча, згідно завіренням виробника, оголошена підтримка Windows 2000, XP, Vista. Так, дійсно драйвера запрацювали без особливих проблем, але налаштування бездротової мережі доведеться робити стандартною утилітою операційної системи. Добре, що у Windows Vista ця операція реалізована набагато простіше і більш функціонально, ніж у Windows ХР.

Можливо, у майбутньому з'явиться утиліта, що працює з даною операційною системою, але на даний момент нічого гарного, проте і поганого про неї ми не можемо сказати. Можна припустити, що її функціонал буде подібний описаної в статті «Огляд бездротового PCI-адаптера D-Link DWA-547 RANGEBOOSTER N 650»

Тестування

З огляду на досить стрімке поширення бездротових домашніх мереж і мереж малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE 802.11n, що дозволяє мати швидкість Fast Ethernet  мережі передачі даних з проводів. Ми постаралися протестувати роботу адаптера в стандартній панельній залізобетонній висотці.

Тестуємо якість переданого сигналу і безпосередньо пропускні можливості каналу самого адаптера та головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. У тестах використовувався пункт доступу Linksys WAP4400N. Такий підхід був викликаний бажанням виявити нюанси сумісності обладнання від різних виробників.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

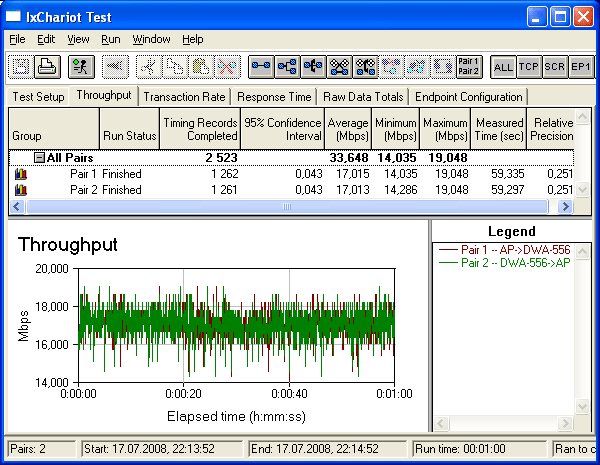

В обох напрямках.

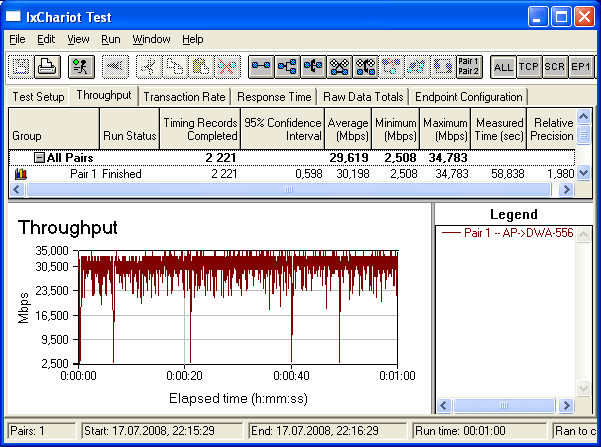

Потік даних від пункту доступу до PCI Express адаптера.

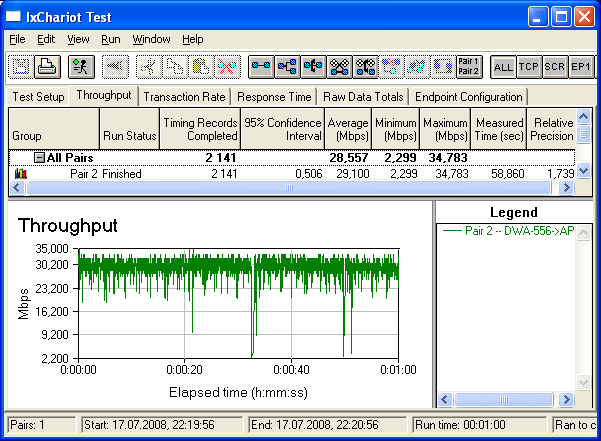

Потік даних від PCI Express адаптера до пункту доступу.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с із прямою видимістю на відстані два метри з використанням шифрування WPA2.

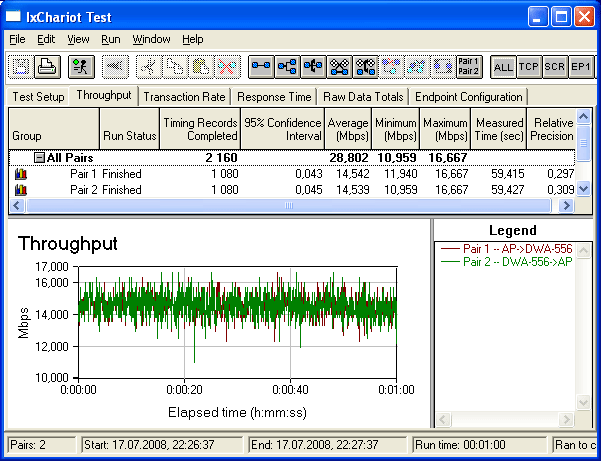

В обох напрямках.

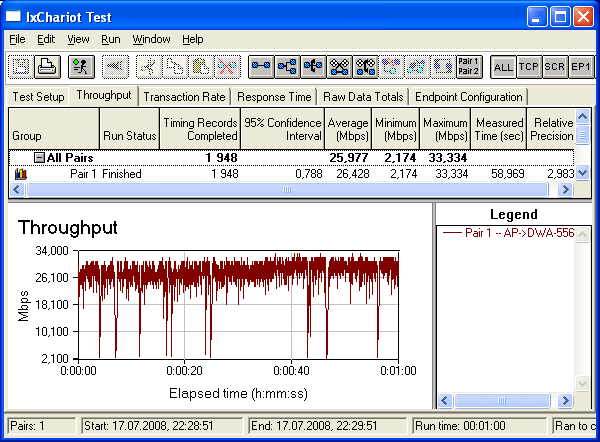

Потік даних від пункту доступу до PCI Express адаптера.

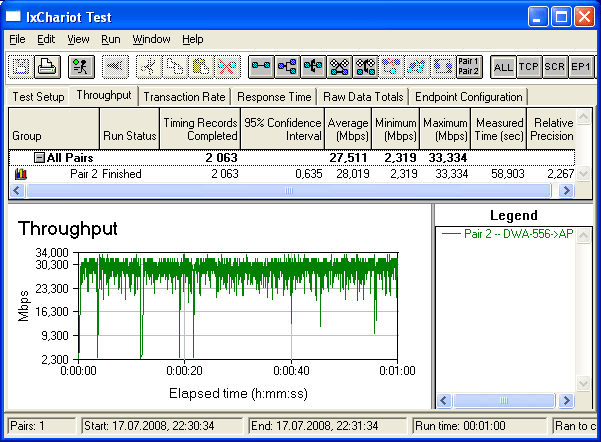

Потік даних від PCI Express адаптера до пункту доступу.

А ось протестувати працездатність через два поверхи панельної багатоповерхівки нам так і не вдалося. Хоча мережа при пошуку знаходилася, але з'єднатися з нею  після декількох спроб у нас не вийшло.

За результатами тестів можна укласти, що в найкращих умовах середня швидкість передачі склала 33 Мбіт/с. Такі цифрові результати не характерні для пристроїв IEEE 802.11n стандарту. Їх можна списати лише на несумісність і на відсутність підтримки розширення технології MIMO що дозволяє отримати відчутний приріст у швидкості передачі. Ще підкреслимо, що на роботу даної моделі сильно впливали електромагнітні перешкоди і екран, створювані системним блоком комп'ютера. Такий підхід у рішенні обумовлений здешевленням вартості цієї розробки в порівнянні з іншими реалізаціями подібного обладнання.

Підсумувавши все вищевикладене, можна відзначити можливість роботи в IEEE 802.11n мережах. Однак швидкісні показники такого застосування сильно відстають від рішень такого ж класу. І звичайно не варто навіть думати про роботу на швидкості в 300 Мбіт/с. Такі цифри всього лише швидкість з'єднання, а не реальна пропускна здатність сучасної бездротової мережі. Навіть наявність трьох зовнішніх, хоча і не досить правильно розташованих антен не допоможе випробуваному пробитися через залізобетонні перешкоди двох поверхів панельної багатоповерхівки. В жодному разі підтримка IEEE 802.11n, у порівнянні з g стандартом, надає  безперечну перевагу, єдине, що у випробуваної моделі вони виражені менш контрастно.

Висновки

Головною особливістю адаптер DWA-556 від компанії D-Link є його можливість роботи в Wi-Fi мережах IEEE 802.11n стандарту. Використовуючи найпоширеніший зараз інтерфейс сполучення з комп'ютером слот PCI Express, користувач зможе підключити свій стаціонарний ПК до бездротової мережі кожного з трьох стандартів: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b. Дану модель можна порекомендувати як недороге рішення, але з невисокими швидкісними здібностями. Однак відзначимо гарну стабільність у роботі при стандартних умовах експлуатації. Відзначимо також гідну підтримку компанією D-Link своїх продуктів, починаючи від телефонного режиму закінчуючи сайтом і форумом. Є ще ряд менш значних факторів, які збільшують загальне враження. Це неможливість скористатися рідною утилітою налаштування і моніторингу в операційній системі Windows Vista і відсутність можливості роботи даної плати в режимі пункту доступу. А це іноді необхідно в реалізації передачі файлів з мобільних пристроїв на ваш стаціонарний ПК.

Плюси:

  • Наявність зовнішніх антен.
  • Якісна сервісна підтримка компанії D-Link.
  • Робота на специфікації  IEEE 802.11n.
  • Досить швидке встановлення адаптера в ПК, що не викликає складностей.

Мінуси:

  • Відсутня можливість роботи з фірмовою утилітою налаштування в операційній системі Windows Vista.
  • Відсутня підтримка технології MIMO (Multiple Input, Multiple Output), що дозволяє значно збільшити швидкість передачі.
  • Низька середня швидкість передачі.
  • Знижена стійкість створеного каналу до перешкод.
  • Відсутня можливість роботи в режимі пункту доступу.
  • Відсутня можливість розташування зовнішніх антен у пункті максимальної якості сигналу, вони знаходяться на задній частині корпуса ПК.
