Тестування 3G-модема C-motech CCU-650U напередодні появи його у PEOPLEnet

Все більше операторів мобільного зв'язку пропонують бездротові канали передачі даних, але безпосередньо до операторів стандарту 3G-CDMA нещодавно прилучилася компанія MTC. Оператор мобільного зв'язку стандарту 3G-CDMA 1x EV-DO компанія PEOPLEnet, яка пропонує послуги швидкого , а головне дешевого доступу до інтернет, вже досить давно знаходиться в такому постійно конкуруючому середовищі. І звичайно, зовсім не дивно її бажання максимально різноманітити сферу своїх послуг, що і змушує її постійно оновлювати лінійку пропонованого користувачу обладнання. У попередній статті вже розглядали стаціонарне і багатофункціональне рішення від цього оператора, а в цьому огляді ми знову повернулися до маленьких, зручних для мобільного застосування, USB модемів. На зміну моделі CCU-550U, яка вже непогано зарекомендувала себе, прийшов більш новий і якісно привабливий екземпляр CCU-650U виробництва компанії C-motech. Така новинка повинна зацікавити багатьох, враховуючи її технологічні і функціональні переваги над молодшим продуктом, яка зберегла його основні якості як досить компактного, а головне універсального та зручного рішення для мобільного доступу у глобальну мережу.

Технічні характеристики

Виробник	C-motech
Модель	CCU-650U
Стандарт зв'язку	Band Class 0 3G - CDMA 1x EV-DO (IS-856), CDMA 1x RTT ( IS-2000)
Стандарти специфікацій	IS-95 A/B IS-707-A Data service IS-683A Service Provisioning IS-707 AT command
Використання R-UIM карти	підтримує
Частота передавача	824 - 849 МГц
Частота приймача	869 - 894 МГц
Чутливість передавача	-106dBm (FER=5%)
Живлення	Class 3 Режим Maximum: <700 мА Звичайний режим: <250 мА Сплячий режим: <2 мА Робоча напруга: 5В
Швидкість передачі	до 2,4 Мбіт/сек (CDMA 2000 1xEV-DO) до 153 кбіт/сек (CDMA 2000 1X)
Дані	прийом/передача SMS
Інтерфейс підключення	• USB • 1 x роз’єм для зовнішньої антени
Програмне забезпечення	Драйвера і утиліта керування
Розміри, мм	36 x 77 x 16
Вага, г	42
ОС	Windows 2000/XP
Сторінка виробника	http://www.cmotech.com/

Упаковка

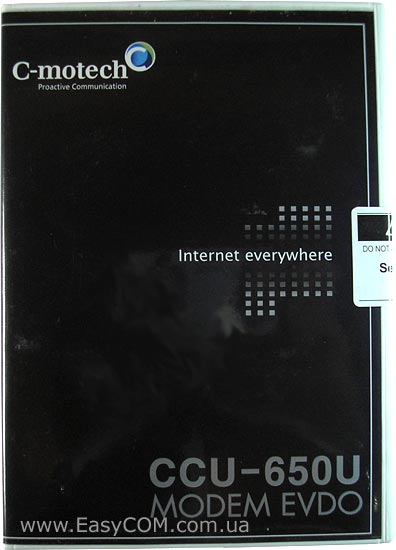

Зразок, який нам дістався, має пластикову коробку, на зразок упаковки для DVD, але трохи більшого розміру, виконану в чорних тонах, як і сам модем. Коробка має також трохи світлих елементів дизайну. З особливостей поліграфії можна тільки виділити наявність на звороті повного переліку контактів компанії Кворум-МЕТ, як безпосереднього дилера в Україні.

Комплектація

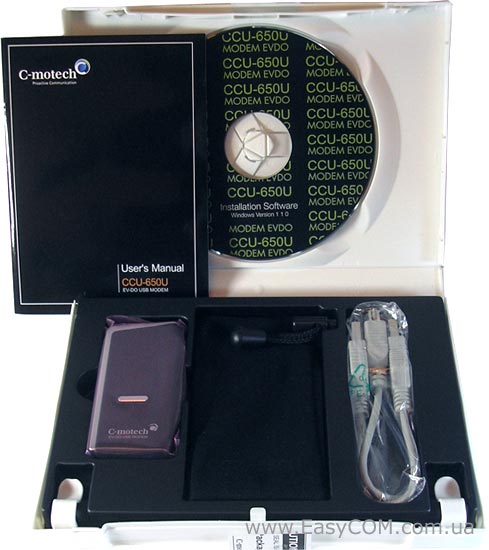

Комплектацію моделі CCU-650U можна охарактеризувати як повноцінну. Як і в моделі CCU-550U, тут маємо невеликий чохол, виконаний з шовкового матеріалу. Варто відзначити, що присутній в комплекті USB перехідник, який підключає модем до двох портів USB, залишився таких же невеликих розмірів і не дозволить знайти місце найкращого прийому, що може виявитися істотною проблемою при експлуатації.

У комплекті маємо:

• USB-модем CCU-650U стандарту 3G 1X EV-DO;
• CD-диск з ПЗ і драйверами (Українське постачання);
• Посібник для користувача (коротка інструкція з встановлення драйверів і обслуговуючого програмного забезпечення);
• Чохол з шовкового матеріалу;
• USB перехідник з підключенням до двох портів.

Такий підхід до компонування цілком забезпечить швидкий старт при підключенні до мобільного оператора зв'язку.

USB-Модему CCU-650U стандарту 3G 1X EV-DO

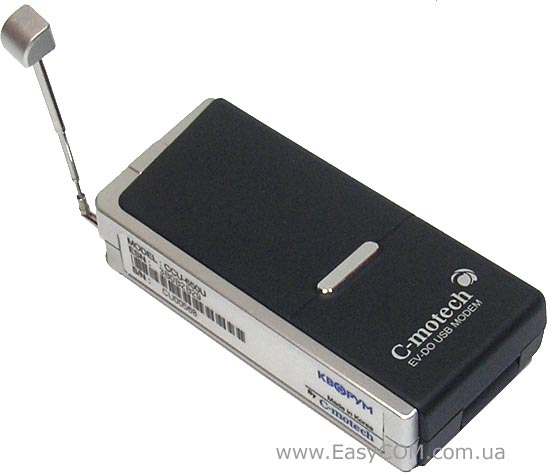

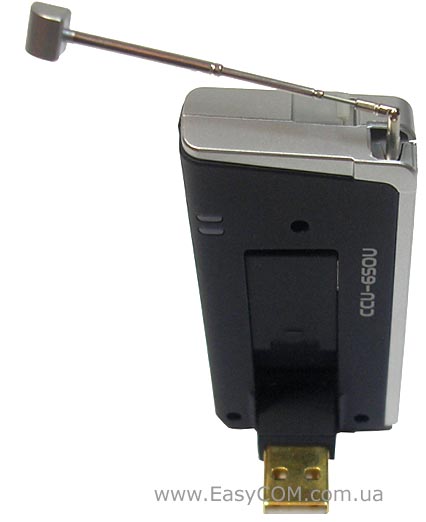

Модем виконано у досить приємному стилі з «модною», сріблистою окантовкою по краях, що підкреслює технологічність. Але безпосередньо на наведеному вище зображенню бачимо головну його особливість «компактність розмірів». Він повністю складається в цілий, трохи товстіше, ніж його молодша модель, «брусок» майже правильної форми. Це стало можливим завдяки використанню поворотного механізму роз’єму USB, який має ступінь волі  180° градусів. І саме ця особливість дозволить розташувати даний модем у максимально зручному ракурсі для його роботи.

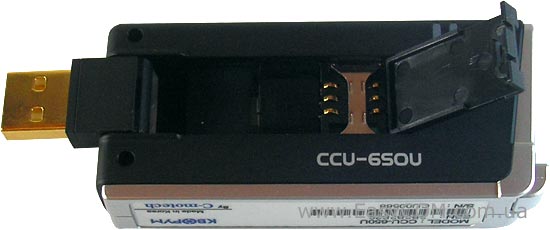

При трансформуванні модему в робочий стан з'являється можливість доступу до приймача R-UIM карти. Тоді невелика засувка дозволить звільнити нішу R-UIM карти для використання. Поміщена в нього карта прилягає досить щільно до контактної групи, що забезпечує стабільну роботу модему.

Трохи вище в правому куті знаходяться два світлодіоди, які працюють у різних режимах. Ось опис варіацій сигналу:

• Зелений світлодіод світиться - сильний сигнал від мережі.
• Зелений світлодіод блимає - слабкий сигнал від мережі.
• Червоний світлодіод світиться - сигнал від мережі відсутній.
• Жовтий світлодіод блимає - передача даних.

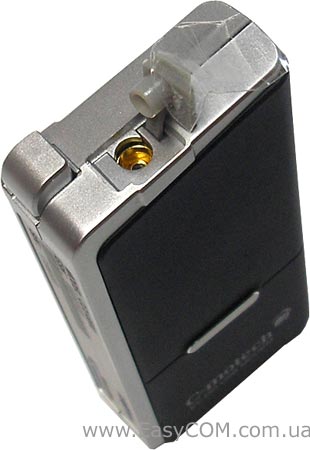

На бічній стороні зверху присутній роз’єм, закритий гумовою заглушкою. Наявність його зумовлює можливість підключення зовнішньої антени. Варто відзначити, що такий аксесуар продавець модемів не пропонує.

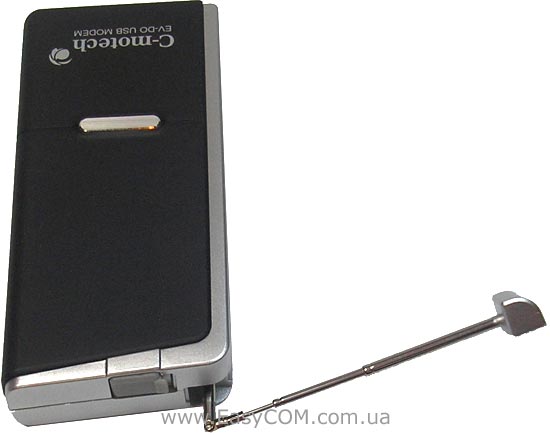

Поруч із ним, але трохи праворуч, знаходиться зовнішня висувна телескопічна антена-трансформер, наявність якої обумовить трохи більш якісний прийом, ніж при використанні внутрішньої реалізації цього робочого елементу. Відзначимо, що зовнішня антена, хоча і має візуально дуже тендітну конструкцію, у роботі досить якісна та надійна. Але саме вона і реалізація USB роз’єму надає цій моделі досить футуристичний вигляд трансформеру.

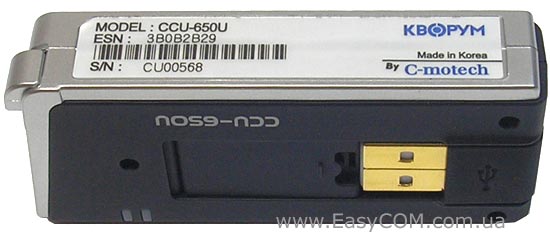

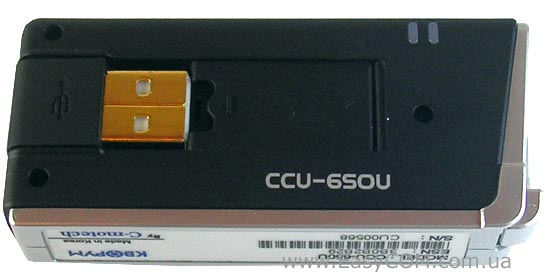

Зупинимося на останній деталі, яка доповнює загальний вигляд даного модему. Це невелика наклейка, що займає майже весь бік модему, з вказаною на ній сервісною і товарною інформацією, до того ж на ній зазначена компанія виробник і її український дилер.

Як вже казали, в комплекті маємо перехідник, який підключає модем CCU-650U одночасно до двох USB портів, що, швидше за все, необхідно для підвищення потужності прийомо-передавача за рахунок збільшення напруги живлення. Безпосередньо в роботі це помітно по більш стабільному і якісно швидкісному каналі зв'язку.

Програмне забезпечення.

Програма, яка присутня в комплекті з USB-модемом C-motech CCU-650U має цілком звичайний набір функцій. Вона по набору схожа з самими затребуваними функціями звичайного мобільного телефону.

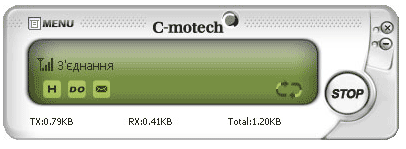

Наведемо таблицю інформаційних знаків основної панелі:

1. Індикація рівня сигналу.
2. Використання роумінгу.
3. Режим Current High Data Rate (потокова максимальна швидкість передачі даних): гібридний режим.
4. Режим Current High Data Rate: режим CDMA 1X і його доступність.
5. Режим Current High Data Rate: режим CDMA EVDO і його доступність.
6. Отримана нова SMS.
7. З'єднання здійснене згідно стандарту EVDO Date.
8. З'єднання здійснене згідно стандарту 1X Date.

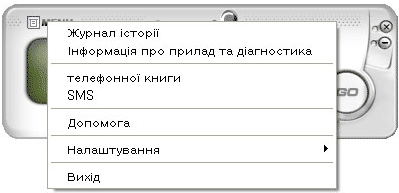

Далі безпосередньо зупинимося на пунктах меню, яке відкривається.

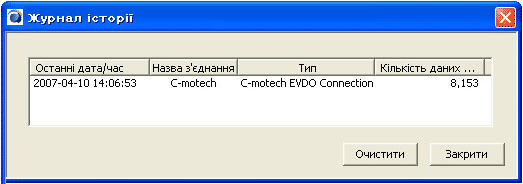

Першим у переліку знаходиться журнал історії з'єднань.

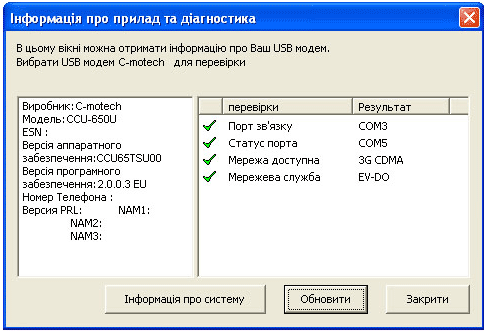

Далі йде інформація про загальний стан пристрою і підтримувані стандарти мережі, доступ до яких він отримав.

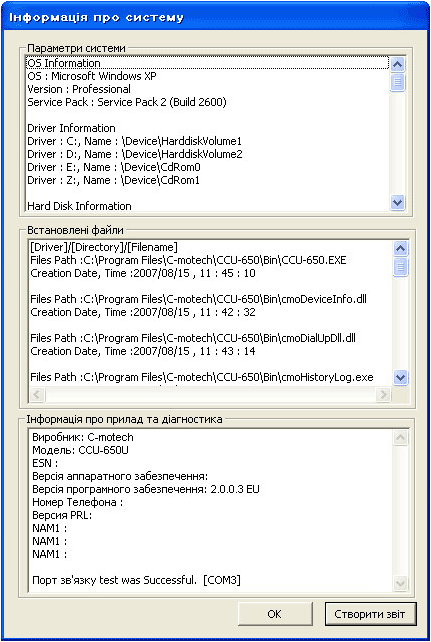

Загальна системна інформація, що більшою мірою стосується персонального комп'ютера і встановленого на ньому програмного забезпечення.

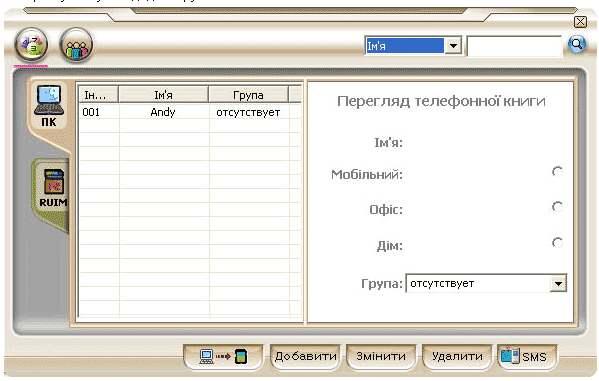

Далі йде вікно телефонної книги з можливістю додавання нових абонентів з розбиванням по групам і вказівкою додаткової інформації про кожного з них.

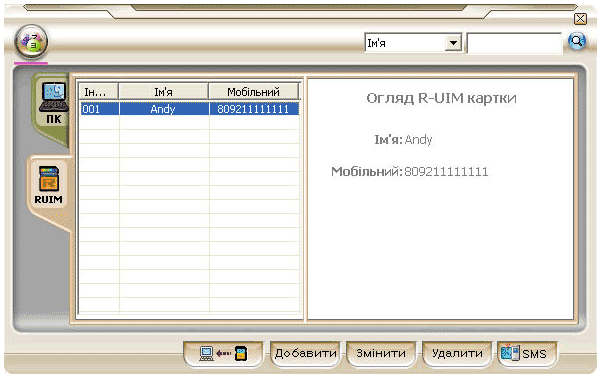

Вікно телефонної книги, але вже на R-UIM карті. Тут можна вказати на кожного абонента тільки його ім'я і телефон.

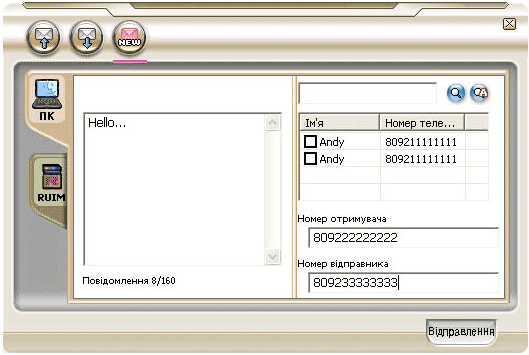

Також через утиліту, яку маємо в постачанні, можна як відіслати SMS, так і переглянути архів відісланих і отриманих SMS-повідомлень.

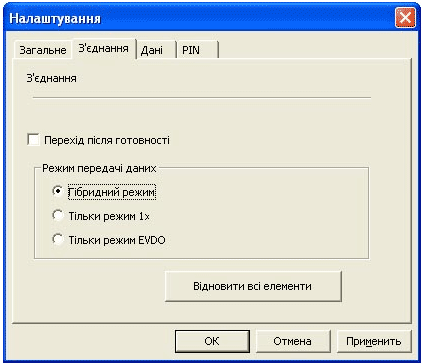

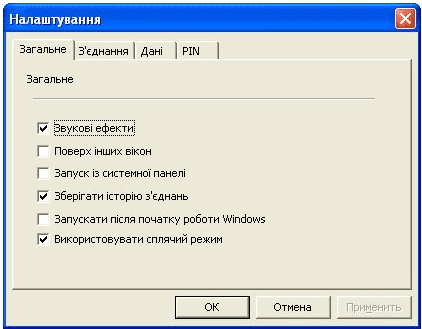

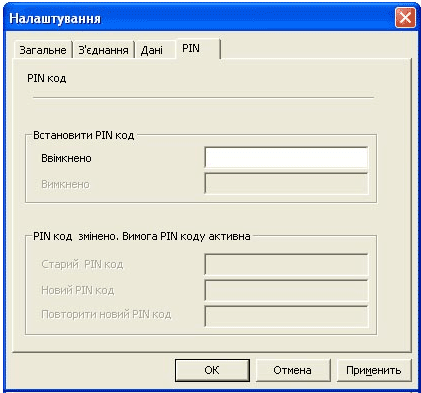

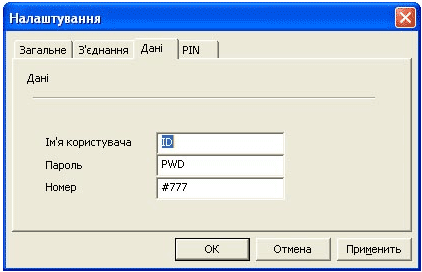

І останнє, можливо, саме інформативне меню - це налагодження. Тут теж не було помічено нічого індивідуального для цієї моделі, все більш-менш стандартизовано, просто і цілком наочно запропоновано на наведених зображеннях.

Підводячи підсумки про можливості програмного забезпечення, нічого більшого, ніж просто підключення до інтернет по каналу 1X EV-DO і мінімальних функцій телефону (телефонна книга і відправлення/зберігання SMS), дана версія не пропонує. Але по суті це і не потрібно модему, при його малих і мобільних габаритах.

Тестування

Тестування даного модему, враховуючи вплив численних факторів на повторюваність результату, було зроблено шляхом суб'єктивної разової проби працездатності. З невеликим нарисом про отримані результати.

По своїй суті пропускна здатність мережі, заснованої на принципах мобільного зв'язку, дуже чутлива до навантаження, покладеного на антену (вишку) оператора зв'язку, до якої на момент тестування підключився випробуваний зразок. З цієї причини немає можливості гарантувати таке ж число підключень абонентів до даної вишки і їх якісне навантаження на неї в наступну від тестування хвилину. А виходить, в нас залишається можливість тільки суб'єктивно розповісти про практичні можливості передачі даних через випробуваний зразок.

Для одержання максимально високих результатів був обраний пункт в центрі міста з імовірно великою потенційною можливістю високої швидкості передачі. Але навіть у таких умовах в обідній час швидкість піднялася тільки до 586 Кбіт/с. Однак, при рівних умовах місця розташування, але в проміжок часу з 5 до 7 ранку нам все-таки вдалося отримати досить пристойні швидкісні результати рівні 884 Кбіт/с. Такі високі показники стали досяжні при використанні всього потенціалу встановленого всередині випробуваного процесора нового покоління Qualcomm MSM6500 chipset (ZIF) і досить малого завантаження загального каналу зранку.

При тестуванні робота модему була дуже стабільна та дорікань не викликала.

Необхідно зауважити, що отримані значення можна лише побічно брати за основу кількісних показників роботи, як самого модему, так і сотового 3G-зв'язку стандарту CDMA від компанії PEOPLEnet. Тестуємий стандарт комунікацій по суті своїй є радіо каналом і, як будь-який інший заснований на цьому принципі, він дуже чутливий до радіоперешкод і перешкод, які знаходяться між радіоточками (товщині стін будинків перекриттів, наявності залізобетонних споруджень і т.ін.). Саме із цієї причини навіть переміщення модему на один метр може на порядок зменшити/підвищити швидкість передачі. А пряма видимість вишки зв'язку забезпечить максимально надійний і швидкий канал.

Висновки

З впевненістю можна сказати про 3G-модем CCU-650U від компанії C-motech, як про досить якісне та стабільне рішення для забезпечення доступу в інтернет або реалізації корпоративних каналів зв'язку у віддалених місцях або в місцях повної відсутності яких-небудь комунікацій. За рахунок можливості підключення зовнішньої спрямованої антени, такий модем дозволить отримати дуже високі швидкісні показники навіть у місцях повної відсутності прийому в інших прийомо-передавачів цієї технології зв'язку.

Плюси:

• Дуже цікавий і практичний дизайн, з оригінальною реалізацією висувних і поворотних елементів конструкції.
• Досить міцний компактний корпус.
• Встановлено керуючий чіп нового покоління.
• Використання для підключення USB інтерфейс дозволить значно розширити область застосування даного обладнання.
• Наявність можливості підключення зовнішньої спрямованої антени.
• Додатковий чохол, який маємо в комплекті.

Мінуси:

• Необхідність обережного поводження з зовнішньою антеною.
• Присутність USB, який може обертатися, все-таки каже про менш надійне загальне виконання конструкції в порівнянні з молодшою моделлю.
• Досить висока рекомендована вартість.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
