Огляд Mesh-системи ASUS ZenWiFi XD5: легко, швидко і красиво

11-01-2023

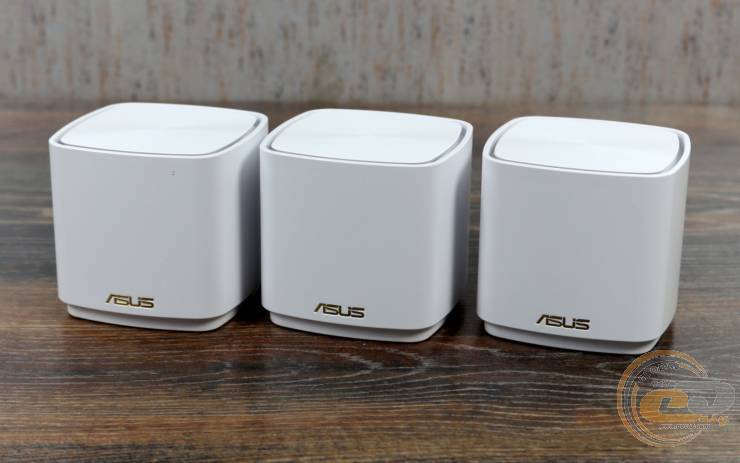

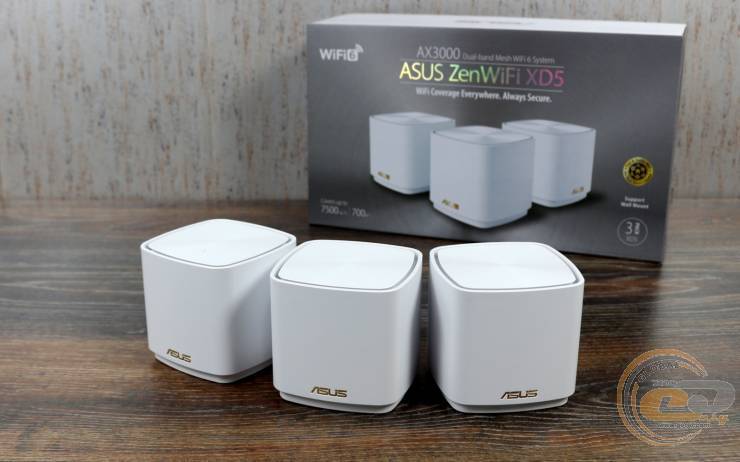

Якщо при погляді на ці три симпатичні кубики у вас виникло відчуття дежавю — нічого дивного. Адже два роки тому у нас на тестуванні вже була Mesh-система з точнісінько такою ж зовнішністю — ASUS ZenWiFi AX Mini (XD4).

Тепер же перед нами наступник — ASUS ZenWiFi XD5. З таблиці специфікації видно, що він гарантує як мінімум більшу швидкість передача даних у 5-ГГц діапазоні. І це важливо, адже частина бездротового ефіру буде використовуватися для обміну інформацією між вузлами мережі. А про інші зміни ми обов’язково розкажемо далі у матеріалі.

Специфікація

Модель

ASUS ZenWiFi XD5

Тип

Дводіапазонна Mesh-система

Клас пристрою

AX3000

Стандарти бездротового зв’язку

802.11a/b/g/n/ac/ax (Wi-Fi 6)

Підтримувані частотні діапазони

2,4 / 5 ГГц

Максимальна пропускна здатність

300 Мбіт/с (2,4 ГГц, 802.11n)

867 Мбіт/с (5 ГГц, 802.11ac)

574 Мбіт/с (2,4 ГГц, 802.11ax)

2402 Мбіт/с (5 ГГц, 802.11ax)

Антени кожного вузла

2 х внутрішні

Зовнішні інтерфейси кожного вузла

1 х RJ45 (10/100/1000 WAN/LAN)

1 x RJ45 (10/100/1000 LAN)

Об’єм пам’яті оперативної / постійної

256 МБ / 128 МБ

Кнопки

Reset, WPS

Гостьові мережі

3 х на частоті 2,4 ГГц

3 х на частоті 5 ГГц

Захист бездротової мережі

WPA3-Personal, WPA/WPA2-PSK, WPA/WPA2-Enterprise, WPS

Підтримувані протоколи

IPv4, IPv6

Блок живлення

18 Вт (12 В, 1,5 А)

Розміри

90 х 90 х 85 мм

Маса

307 г

Гарантія

3 роки

Сторінка пристрою

ASUS ZenWiFi XD5

Сайт виробника

ASUS

Пакування та комплект постачання

Красива коробка розповість про все, що потрібно знати пересічному користувачу про її наповнення. Щоправда, як завжди англійською.

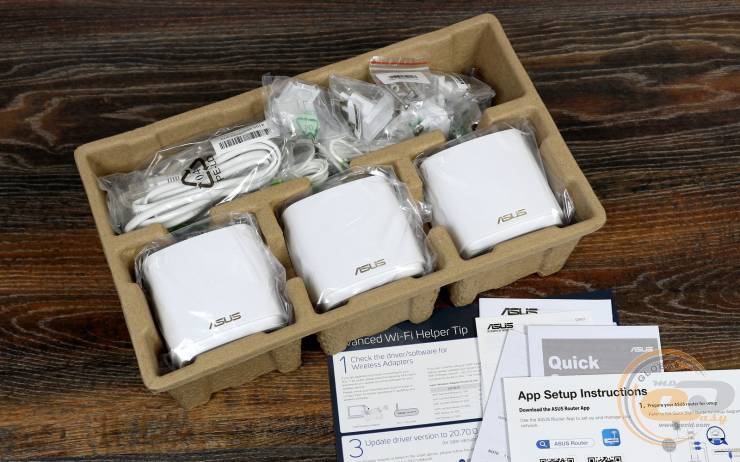

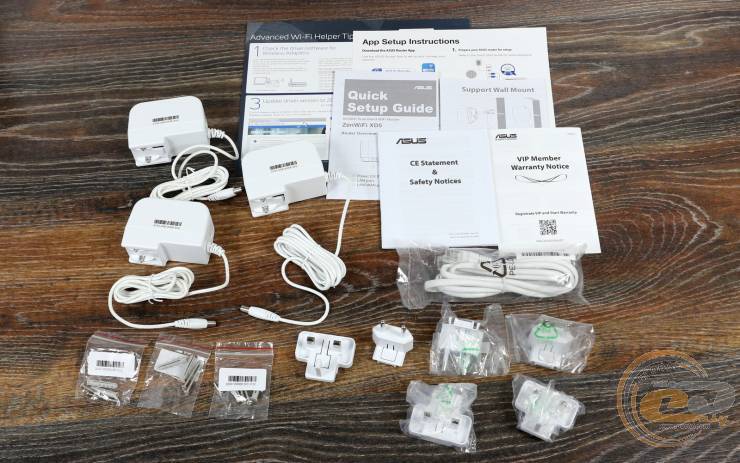

Усередині ж у формі із картону розташувалися три пристрої ASUS ZenWiFi XD5 та супутня комплектація.

Остання з вигляду досить об’ємна, але на практиці маємо переважно звичні компоненти:

  • три блоки живлення зі знімними вилками різних стандартів;
  • три набори дюбелів для настінного кріплення;
  • патч-корд;
  • паперова документація.

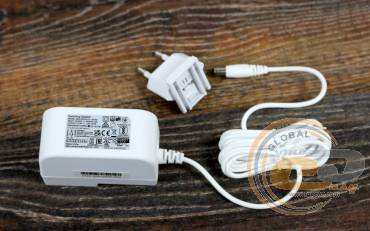

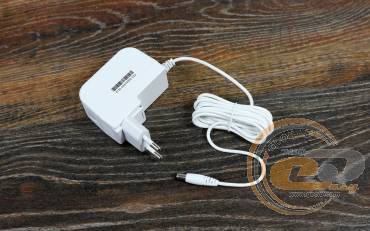

Як і очікувалося, усі три блочки виявилися однаковими. Вони мають потужність 18 Вт, а вхідна напруга +12В в разі потреби дозволить забезпечити живлення від акумулятора.

Зовнішній вигляд

ASUS ZenWiFi AX Mini (XD4)

 ASUS ZenWiFi XD5

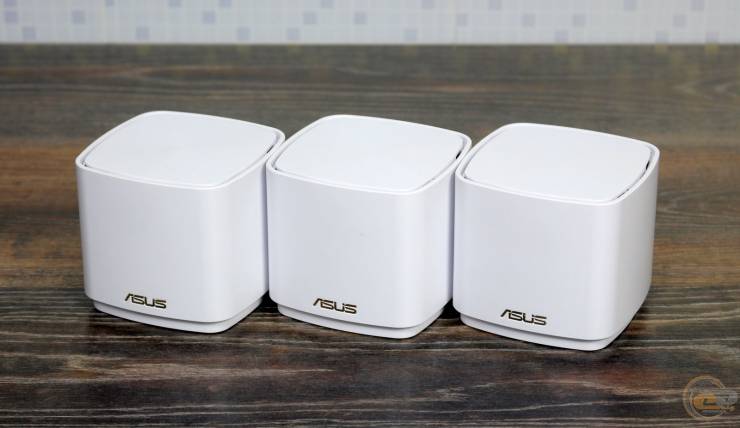

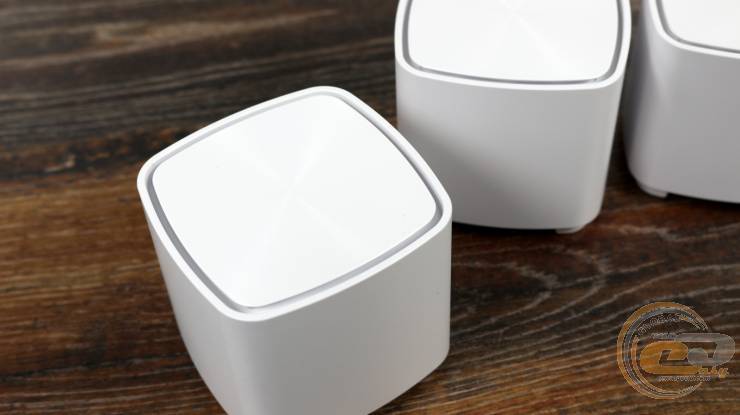

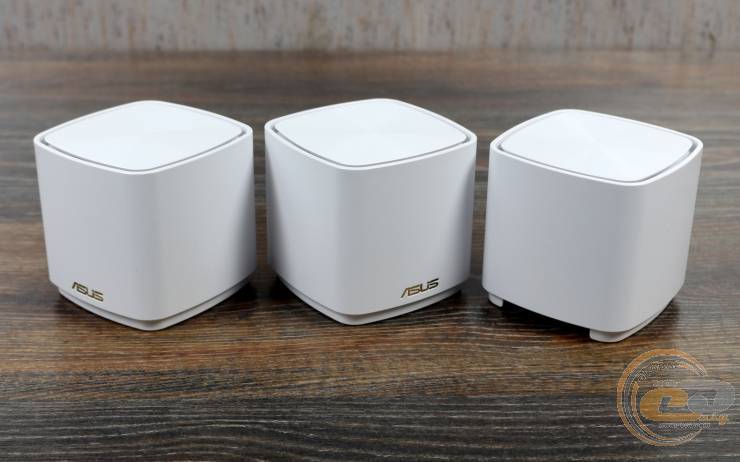

Як дві шість капель води, правда ж? Насправді різниця між пристроями є, хоча візуально додалося лише 5 мм висоти. Враховуючи дійсно симпатичний дизайн із золотистими логотипами виробника, ми усіма руками за таку стабільність.

Відверто кажучи, багато хто і не розпізнає у таких приємних коробочках мережеві пристрої. Втім, всі необхідні складові в наявності, включно з парою внутрішніх антен та отворами для вентиляції. Щоправда, і останні турботливо приховані по периметру верхньої частини.

Ще одна особливість ASUS ZenWiFi XD5, яка стає помітною лише після подачі живлення — це підсвітка в нижній частині передньої панелі. Вона приємна і ненав’язлива, адже видно не сам світлодіод, а відбите білим корпусом світіння.

І, звісно ж, воно не лише красиве, але також і корисне. Так, білий колір свідчить про коректну роботу системи, синій — про готовність до налаштувань, жовтий — про слабкий сигнал між роутером і вузлами, а червоний — про втрату інтернет-з'єднання основного роутера або відключення вузлів від нього.

ASUS ZenWiFi AX Mini (XD4)

 ASUS ZenWiFi XD5

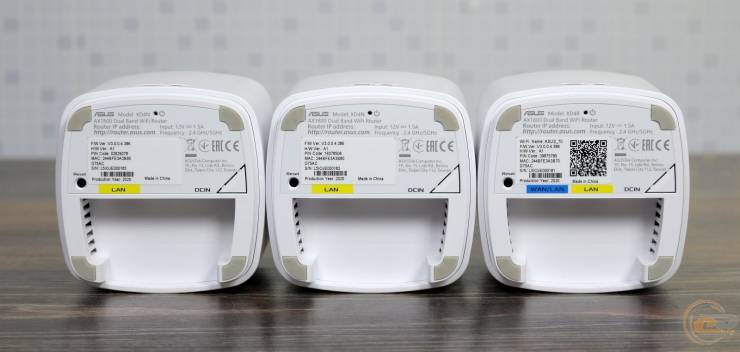

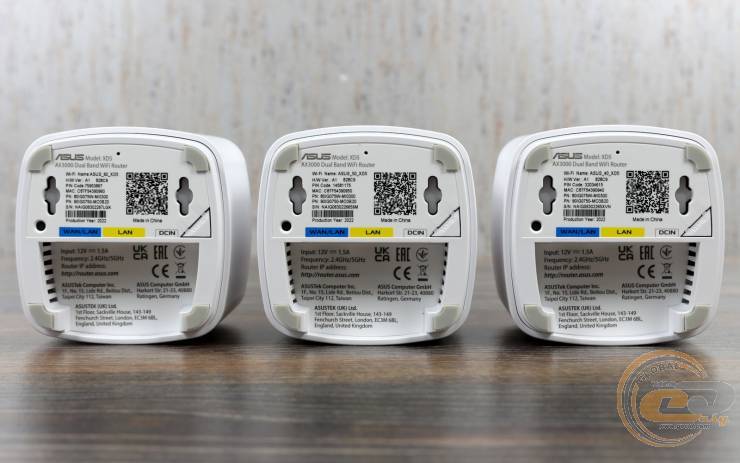

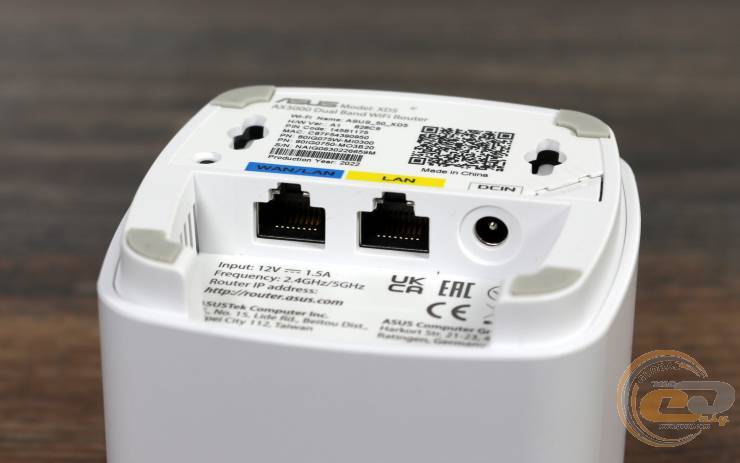

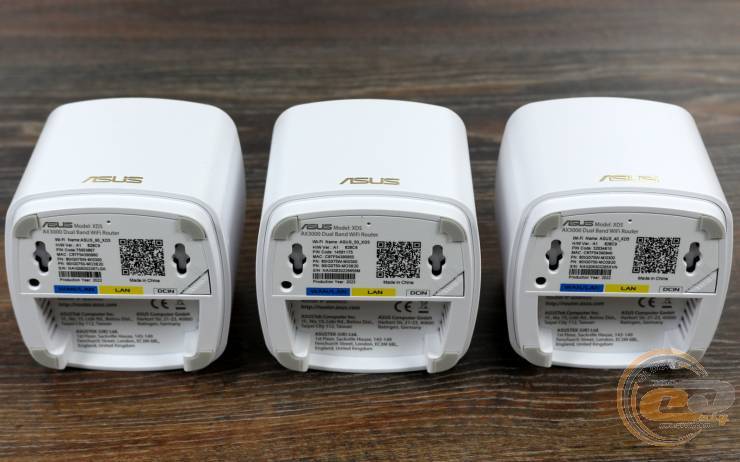

Тепер про тил — ось тут відмінність від набору ASUS ZenWiFi AX Mini (XD4) стає помітною. Так, раніше один із елементів був основним і лише він мав WAN-порт для під’єднання до інтернету. Тепер же всі три “кубики” обладнані цілком ідентичним набором інтерфейсів.

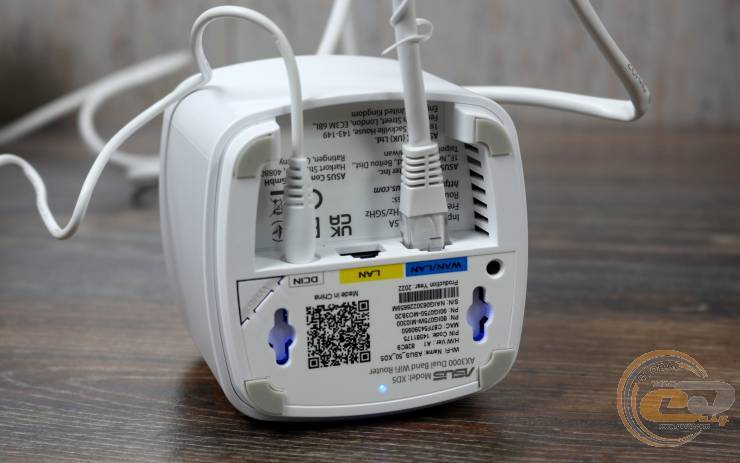

В числі останніх — роз’єм живлення та два гігабітні RJ45 (суміщений WAN/LAN і суто LAN). Що ж, такий підхід нам подобається більше. Адже тепер ще один пристрій (наприклад, системний блок) можна приєднати до кожного вузла за допомогою кабелю, та і в якості основного роутера можна використовувати будь-який із них.



Також ззаду є дві кнопки: втоплена RESET для скидання налаштувань та оригінальна трикутна WPS для під’єднання клієнтів до бездротової мережі без введення пароля. А між ними розташувалася наклейка з даними для під’єднання по Wi-Fi.

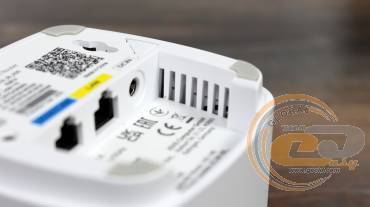

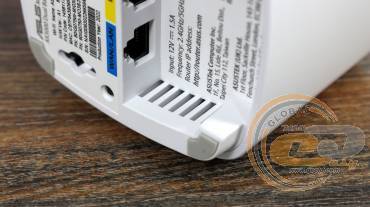

Нижче знайшлося місце для вентиляційних отворів, яких тут, втім, небагато.

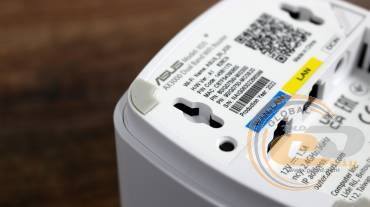

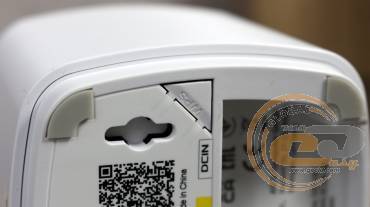

А ще тил ASUS ZenWiFi XD5 примітний наявністю чотирьох м’яких ніжок для горизонтального розташування і пари отворів для настінного монтажу. До речі, останні характерні саме для ASUS ZenWiFi XD5, а от у попередника таких не було.

Що ж, проміжний підсумок: вже знайомий дуже приємний дизайн новинки, доповнений парою провідних портів у кожному з вузлів. А чим же примітний бездротовий діапазон?

Апаратна платформа та функціональні можливості

За продуктивність ASUS ZenWiFi XD5 відповідають 256 МБ оперативної пам’яті та 128 МБ постійної.

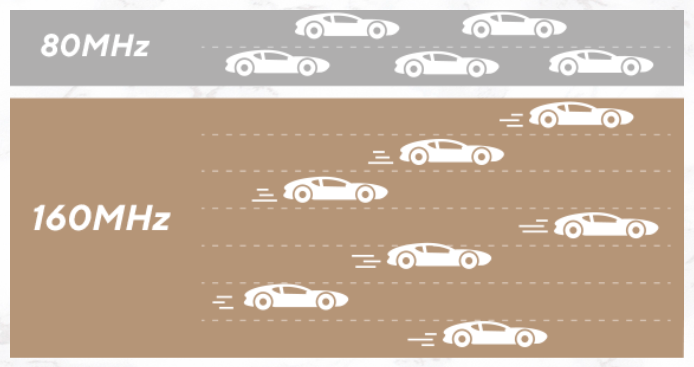

Разом з підтримкою стандарту Wi-Fi 6 (802.11ax), каналів шириною до 160 МГц та технології 1024-QAM це дозволило досягнути швидкості передачі даних до 2402 Мбіт/с на частоті 5 ГГц та до 574 Мбіт/с при 2,4 ГГц. У сумі отримуємо 2976 Мбіт/с, що відповідає класу AX3000.

До того ж завдяки Wi-Fi 6 також в наявності технології OFDMA та MIMO. Вони дозволяють максимально ефективно використовувати увесь бездротовий спектр при великій кількості клієнтів.

До слова, згаданої пропускної спроможності буде більше ніж достатньо для комфортного стрімінгу в роздільності 8K або для швидкого споживання інтернет-контенту декількома пристроями.

Нагадаємо, ASUS ZenWiFi AX Mini (XD4) має клас AX1800, тобто його швидкість у діапазоні 5 ГГц вдвічі менша — 1201 Мбіт/с. Проте і він також справляється з передачею 8K Ultra HD.

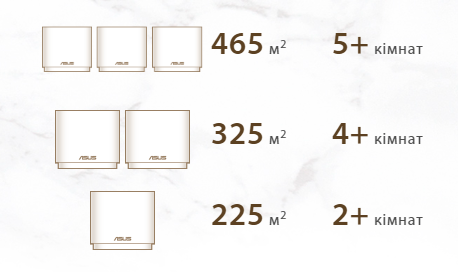

Сам ASUS ZenWiFi XD5 у продажі доступний в трьох варіантах: як один, два або ж три пристрої. Ми отримали набір у максимальній комплектації з трьох компонентів, але для приміщень меншої площі можна обійтися лише одним-двома.

Крім того, завдяки технології ASUS AiMesh в існуючу мережу завжди можна додати й інші мережеві пристрої від даного виробника. При цьому перемикання клієнтів між вузлами буде відбуватися автоматично.

До речі, організувати таку мережу можна двома способами. Перший варіант — створити одну Wi-Fi-мережу з автоматичним вибором оптимального діапазону, а другий — виділити окремі SSID для діапазонів 2,4 та 5 ГГц.

На завершення відзначимо турботу виробника про безпеку користувачів. Так, присутня тут технологія ASUS AiProtection Pro поєднує в собі антивірус і брандмауер на рівні роутера.

Налаштування

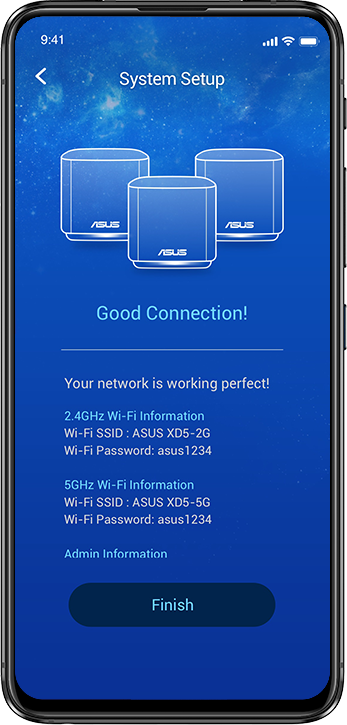

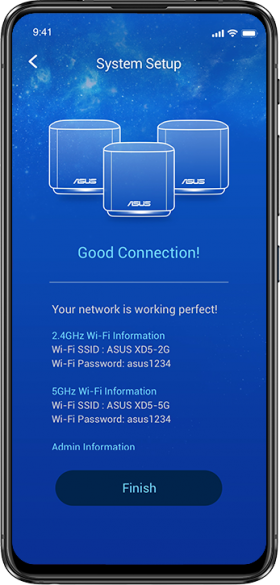

Налаштування MESH-системи можна виконати на комп'ютері через веб-інтерфейс або ж смартфоні за допомогою додатка ASUS Router. Обидва варіанти дуже схожі.

Для зміни параметрів у веб-інтерфейсі слід перейти у веб-браузер за адресою http://router.asus.com/. На момент налаштування всі елементи системи радять розташувати на відстані принаймні 1 метр один від одного та під’єднати до живлення. В один із них також приєднуємо кабель, який передає трафік від провайдера — він буде виконувати роль роутера, в той час як два інші стануть вузлами мережі. Далі є можливість ввести дані дротової мережі або обрати автоматичне отримання параметрів, задати назву і пароль бездротової мережі чи створити дві окремі для діапазонів 2,4 та 5 ГГц, а також поміняти логін і пароль для входу в налаштування. Після цього функція AiMesh допоможе виявити усі вузли даної мережі.

Окрім швидкого налаштування, інтерфейс відкриває доступ до батьківського контролю, моніторингу трафіку, шести гостьових мереж, налаштування функції QoS, VPN та багато іншого.
Тестування

Mesh-система  ASUS ZenWiFi XD5 тестувалася різними методами передачі даних: у дротовій мережі, у бездротових мережах, з дротової в бездротову та у зворотному напрямку. При тестуванні дотримувалися такі умови:

  • тестування Mesh-пристроїв відбувалося на відстані не менше 3 метрів;
  • пропускна здатність каналу Wi-Fi замірялася на частотах 2,4 та 5 ГГц;
  • пропускна здатність дротового сегменту вимірювалася в умовах неекранованої витої пари;
  • для тестів використовувався репітер стандарту Wi-Fi 6 ASUS RP-AX56.

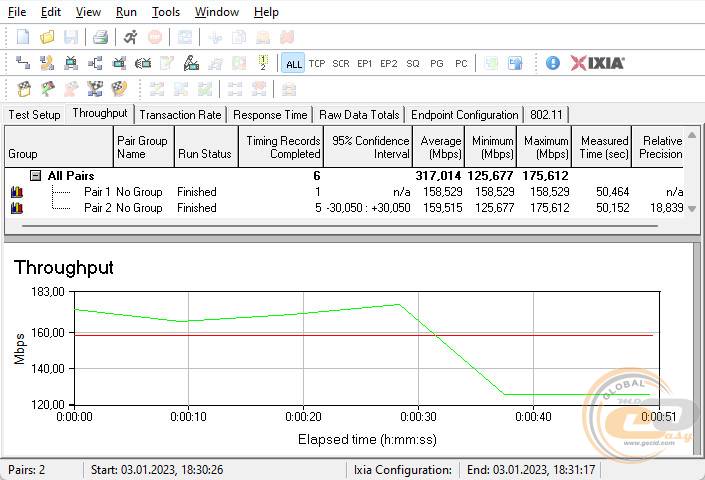

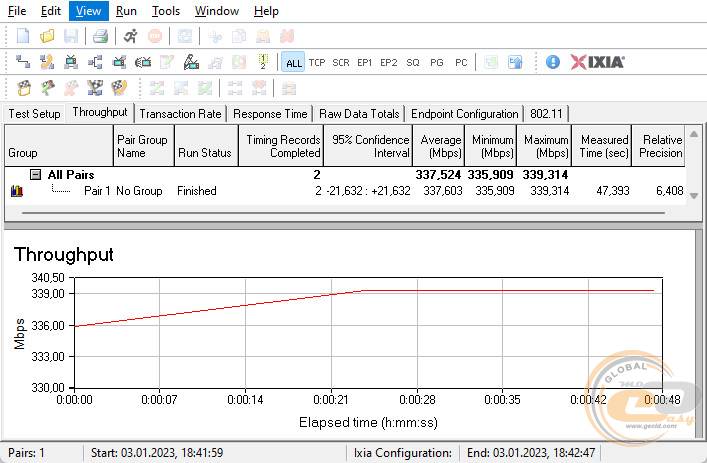

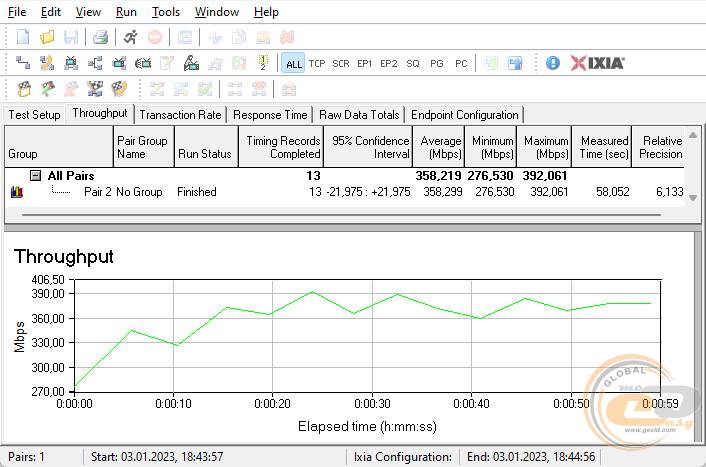

Порівняльне тестування працездатності на частоті 2,4 ГГц із використанням шифрування WPA3 при ширині каналу 40 МГц

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

В першому тесті сума середніх швидкостей у двох напрямках в  ASUS ZenWiFi XD5 склала 317 Мбіт/с. Це дуже хороший показник, який окрім іншого вдалося досягнути завдяки використанні каналу шириною 40 МГц. При передачі даних в одному напрямку результати виявилися ще більшими — в середньому 338-358 Мбіт/с.

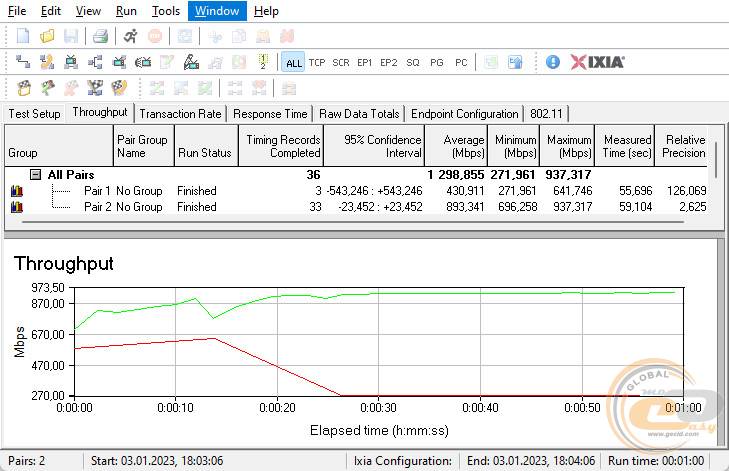

Порівняльне тестування працездатності на частоті 5 ГГц із використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

При переході на діапазон 5 ГГц сума середніх швидкостей в обох напрямках виросла до 1299 Мбіт/с — також хороший результат. Для прикладу, ASUS TUF Gaming AX3000 V2 аналогічного класу з чотирма зовнішніми антенами в цьому тесті передавав інформацію на швидкості 1206 Мбіт/с.

А от у ASUS ZenWiFi AX Mini (XD4) в сумі при 2,4 і 5 ГГц ми отримали 1073 Мбіт/с, тоді як у випадку з ASUS ZenWiFi XD5 маємо 1616 Мбіт/с. І, хоча WAN-порт забезпечить максимальну швидкість на вході не більше 1 Гбіт/с, такий запас швидкості бездротового діапазону ніяк не буде зайвим — адже при з’єднанні вузлів по Wi-Fi частина ефіру буде використовуватися для обміну інформацією між ними.

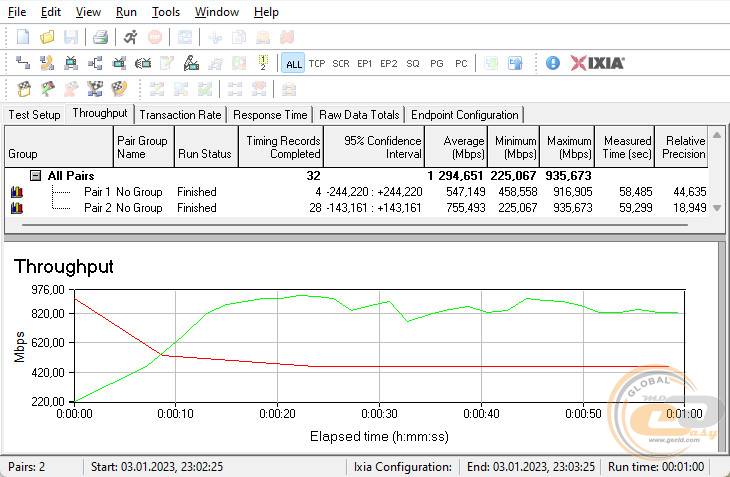

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

Потік даних в обох напрямках

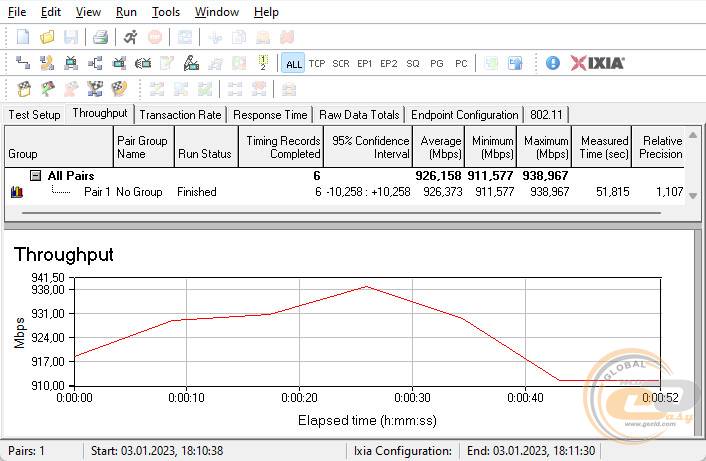

Потік даних від маршрутизатора до клієнта

Комутатор гігабітних LAN-інтерфейсів добре впорався зі своїм завданням. Максимальна швидкість в одному напрямку склала доволі звичні 934 Мбіт/с, а от сума середніх швидкостей у двох напрямках досягнула 1294 Мбіт/с.

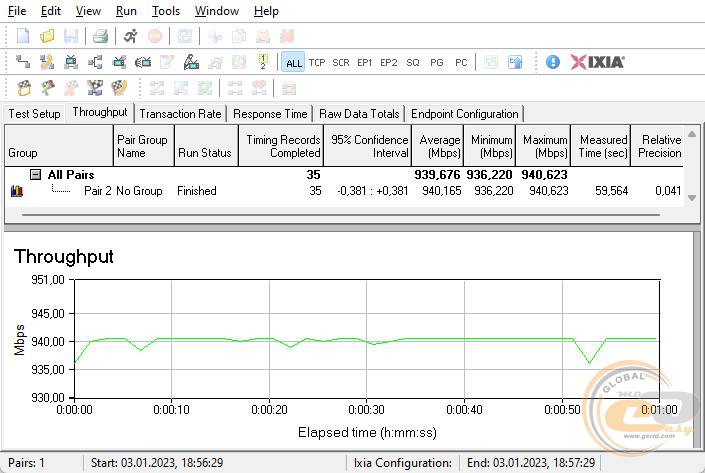

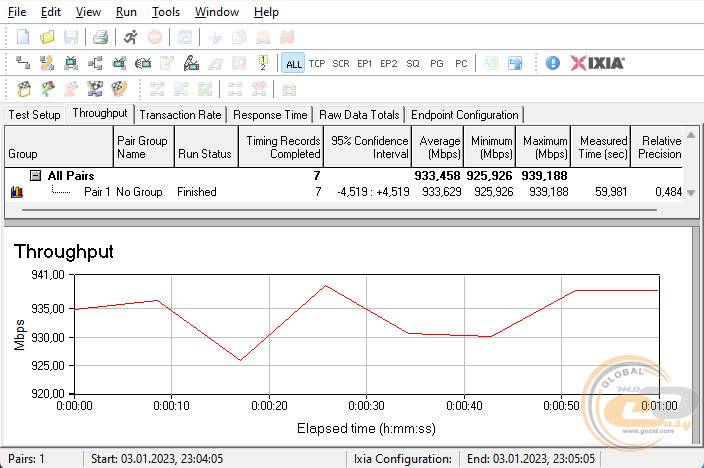

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

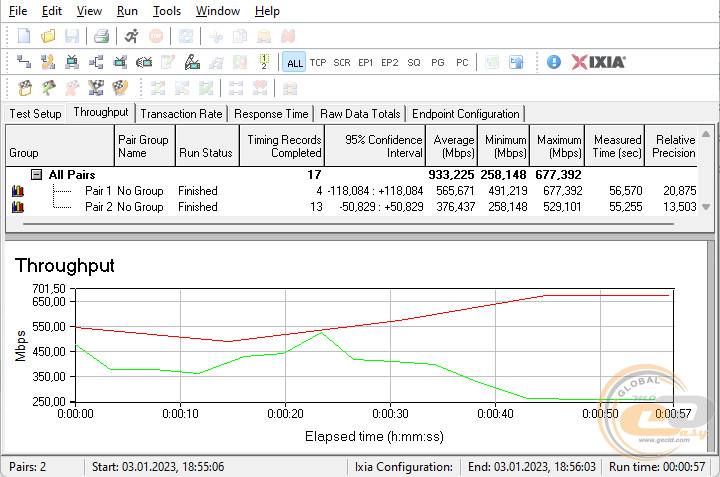

Потік даних в обох напрямках

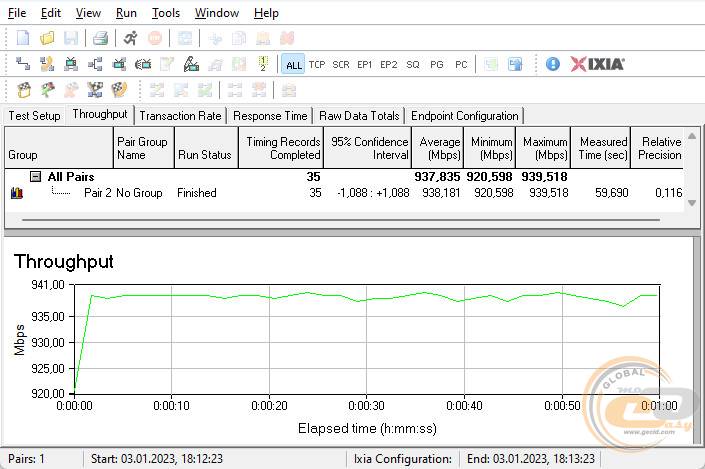

Потік даних від клієнта до маршрутизатора

Виробник не вказує тип реалізації NAT-служби (апаратна чи програмна). Сума середніх швидкостей у двох напрямках та максимальна швидкість в одному досягають 933-940 Мбіт/с, що також є хорошими показниками.

Підсумки

Mesh-система ASUS ZenWiFi XD5 створювалася для тих, хто не бажає іти на компроміс ні в питаннях дизайну, ні з точки зору продуктивності. Так, зовні її складові мало нагадують мережеві пристрої завдяки застосуванню внутрішніх антен та гарно прихованим вентиляційним отворам. Взагалі, дизайн тут дійсно вдалий і цілком перекочував від попередника ASUS ZenWiFi AX Mini (XD4). Також ідентичною лишилася простота налаштування, як через веб-інтерфейс, так і мобільний додаток.

А от продуктивність помітно виросла — замість AX1800 система тепер відповідає класу AX3000. Завдяки цьому нам вдалося досягнути сумарної реальної швидкості передачі даних на рівні 1616 Мбіт/с, чого буде достатньо для передачі і корисного інтернет-трафіку, і службової інформації між вузлами та роутером.

До слова, ще одна зміна — це повна ідентичність усіх трьох комплектних пристроїв. Завдяки цьому кожен із них може виконувати роль головного, а також роздавати інтернет-трафік через гігабітні Ethernet-порти.

У підсумку ASUS ZenWiFi XD5 — це легко, швидко і красиво. Втім, як наслідок, обійдеться такий комплект в кругленьку суму.

Переваги

  • елегантний дизайн;
  • підтримка стандарту Wi-Fi 6 (802.11ax) та двох частотних діапазонів;
  • гідний рівень продуктивності;
  • по два порти Gigabit Ethernet в кожному вузлі;
  • зручний та функціональний веб-інтерфейс;
  • підтримка протоколу IPv6;
  • підтримка технології ASUS AiMesh для зручного масштабування мережі;
  • вбудований захисник ASUS AiProtection Pro;
  • підтримка шести гостьових мереж;
  • наявність кнопки "WPS" на кожному вузлі;
  • для моніторингу та налаштування можна використовувати мобільний додаток або більш звичний веб-інтерфейс.


Автор: Олесь Пахолок

Висловлюємо вдячність українському представництву компанії ASUS за надану для тестування Mesh-систему.
