Огляд USB ASUS WL-BTD201M Bluetooth v2.0 Class 1 + EDR

Блакитний зуб і його батьки. (Введення)

Зв'язок - швидкий доступ до глобальної бібліотеки або всепоглинаючої мережі інтернет? Саме посередники, якими виступають різні пристрої, великі та не дуже, а іноді навіть дуже невеликі і дають нам можливість швидко та вчасно отримати необхідну інформацію. Лінії зв'язку спочатку будувалися на дротових каналах, але це дуже ускладнює мобільність і універсальність пунктів входу в такі лінії зв'язку. З виявленням радіохвиль людина намагається все більш ефективно їх скорити і використати у своїх цілях. Першим кроком в керуванні та передачі цифрових даних стало вільне поширення інтерфейсу IrDA з відкритим оптичним середовищем. Що сьогодні перетворилося у два стандарти, перший інфрачервоний порт (CIR для віддаленого керування) і другий високошвидкісний інфрачервоний порт для передачі даних (SIR з підтримкою 115,2Кб/с). Але все-таки повна залежність від прямої видимості і досить невелика швидкість передачі даних багато в чому обмежує можливості таких пристроїв. На зміну прийшла більш багатообіцяюча і надійна схема обміну інформацією в радіодіапазоні. Одним з перших стандартів бездротової передачі даних, який досить перспективно розвивається і зараз, в мережах малого радіусу дії (персоналізованих мереж передачі даних), є Bluetooth. «Блакитний зуб» отримав народну назву «синє зуб», «блютуз». Став дітищем консорціуму фірм-виробників мобільної електроніки таких відомих компаній, як Ericsson, IBM, Intel, Nokia і Toshiba, Infineon і National Semiconductor, і отримавши широку підтримку споживача, даний стандарт знайшов назву IEEE.802.15.1. Згодом була організована група Bluetooth SIG (Special Interest Group), у яку ввійшло досить багато компаній, серед них були Palm, Microsoft, Motorola, Handspring, Qualcomm і Lucent.

Оскільки він є першим масовим стандартом для індивідуальних мереж, то архітектура Bluetooth може здійснювати як підключення двох пристроїв, так і багатьох клієнтів до одного головного пристрою. При виробництві кожен вироб Bluetooth одержує унікальну 48-розрядну адресу, за допомогою якої організовується з'єднання, яке назване розробниками як пікомережа. У такій мережі можуть бути до 255 клієнтів і одна базова станція пікомережі з одночасною активністю семи кінцевих пристроїв. Присутня можливість з'єднання таких пікомереж у групи коли контролер однієї з них стає клієнтом інший пікомереж. Радіодіапазон цього стандарту знаходиться в межах частот 2,4-2,4835 ГГц. У більшості країн, крім Іспанії та Франції (частково зайнятий військовими потребами), даний діапазон частот є не ліцензованим. При роботі пікомережі весь цей діапазон ділиться на 79 каналів і після передачі кожного пакета відбувається  оновлення налаштування на інший канал з частотою таких переходів до 1600 Гц - принцип розширення спектру за допомогою частотних стрибків (FHSS), ще його називають псевдовипадковою перебудовою робочої частоти (ПВРЧ). Послідовність зміни каналів задається псевдовипадковою послідовністю (ПВП), єдиною для пікомережі. ПВП генерується на основі адреси контролера, тому для кожної пікомережі послідовність перемикання між каналами різна. Така схема роботи дозволяє Bluetooth пристроям створювати лише незначні шумові перешкоди, у моменти збігу робочої частоти з іншими радіопередавачами і при збої передачі пакету повторна передача буде відбуватися вже на іншому каналі. Ініціатором дій у пікомережах є особисто контролер. Можливість дуплексного обміну пакетами заснована на тимчасовому поділі, а значить в один момент перебудови частот тривалістю 625 мкс (тайм-слота) передача відбувається тільки від одного пристрою мережі або від її контролера, потім наступний пристрій і т.ін. Одне повідомлення може займати декілька тайм-слотів і передавати може тільки той клієнт, якому дозволив це в попередньому тайм-слоті контролер. Присутня можливість роботи в синхронному і асинхронному режимах. Синхронний режим досягається при радіальному з'єднанні контролера з кінцевим пристроєм без контролю передачі. Такий лад роботи дозволяє організовувати до трьох каналів передачі голосової інформації у всіх напрямках по 64 Кбіт/с. Асинхронний відрізняється високою надійністю передачі з квотуванням пакетів даних і повторі збійного пакету. Такий підхід дозволяє досягти швидкість в 723,2/57,6 Кбіт/с у прямому/зворотному каналах в асиметричному режимі і до 433,9 Кбіт/с у кожному напрямку при симетричному обміні. Все вищевикладене характеризує роботу і швидкісні режими стандарту базової специфікації Bluetooth 1.1, яка прийнята в лютому 2001 року.

Проте нова версія специфікації Bluetooth 1.2, яка вийшла 5 листопада 2003 року, містить ряд змін:

  • які підвищують швидкість з'єднання;
  • має адаптивну схему перемикання каналів, можна задавати менше, ніж 79, але не менш 20 каналів, між якими відбувається перемикання при FHSS);
  • розширює можливості синхронних з'єднань (з'явився режим розширення синхронних з'єднань eSCO, у якому за виділеним вікном для синхронного з'єднання йде додаткове вікно для повторної передачі);
  • вдосконалено алгоритми виявлення помилок, контролю потоків і поліпшені схеми синхронізації.

Наприкінці року з'явилася версія Bluetooth 2.0 + EDR, яка має оновлену специфікацію 2.0 (де відсутні принципові відмінності від 1.2) і розширений набір швидкостей передачі даних EDR (Enhanced Data Rate). Наявність можливості роботи в режимі EDR дозволяє передачу пакетів як на базовій швидкості в 1 Мбіт/с, так і здійснювати обмін даними на швидкостях 2 і 3 Мбіт/с. Такий приріст у швидкості отриманий за рахунок зміни методів модуляції. Був здійснений перехід від базової версії з фільтром Гаусса (GFSK) на режим EDR із застосуванням диференціальної фазової модуляції.

  • Фільтр Гаусса (GFSK) - на один модуляційний символ становить один біт і швидкість модуляції при цьому дорівнює швидкості потоку даних та становить 1 Мбіт/с.
  • Диференціальна фазова модуляція - 4- і 8-позиційні p/4-DQPSK і 8-DPSK, один модуляційний символ становить відповідно два і три біт та зміна фази відбувається відносно попереднього символу.

Такий перехід на EDR з можливістю роботи в асинхронному режимі і у розширеному синхронному (eSCO) дозволив підвищити передачу даних до 2 і 3 Мбіт/с при тій самій швидкості модуляції.

На сьогоднішній день самою останньою специфікацією є Bluetooth 2.1 EDR, яка хоча і не несе таких глобальних змін як 2.0 стосовно 1.2, але досить суттєво поліпшує характеристики пристроїв, що її мають. По-перше, такі пристрої в п'ять разів довше можуть проробити від одного акумулятора завдяки використанню нової функції Sniff Subrating. По-друге, Bluetooth SIG впровадила підтримку технології Near Field Communication, яка дозволяє істотно спростити і прискорити процес встановлення зв'язку між Bluetooth-пристроями. По-третє, був проведений комплекс змін, які вирішили багато проблем безпеки, також впроваджена система захисту «Man in the Middle», яка попереджує перехоплення сигналу між двома пристроями третьою особою. Однак, не можна стверджувати, що всі нововведення не привнесли появу нових дір у безпеку специфікації 2.1.

На критерії вибору Bluetooth пристроїв може суттєво вплинути дальність їх роботи і споживана потужність. Пряма залежність цих показників наведена в таблиці.

Клас

Максимальна потужність, мВт

Максимальна потужність, дБм

Радіус дії (приблизно), м

Клас 1

100

20

100

Клас 2

2,5

4

10

Клас 3

1

0

1

Розробляється і 4 клас - здатен передавати дані на інфрачервоні порти на відстань до 30-40 кілометрів.

Оскільки «Блакитний зуб» має просту технологію, яку активно просувають більшість корпорацій, ціновий поріг на такі пристрої на даний момент істотно знизився і Bluetooth став дійсно масовим продуктом з універсальними можливостями приватної мережі.

USB ASUS WL-BTD201M Bluetooth v2.0 Class 1 + EDR

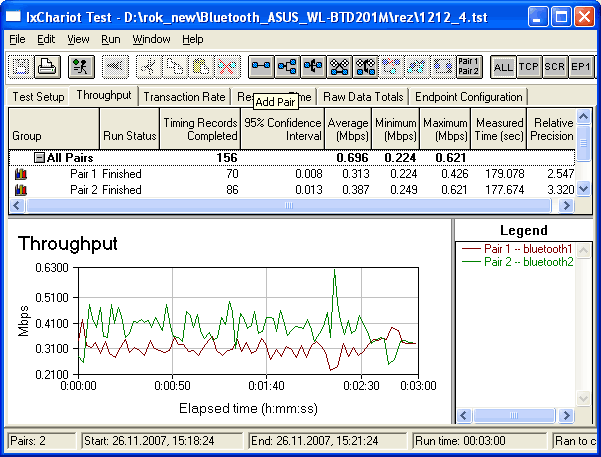

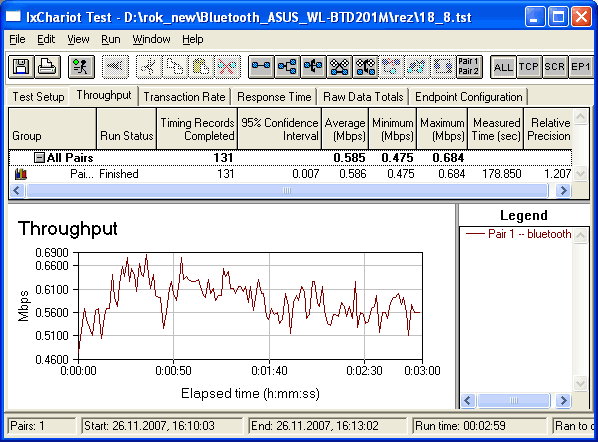

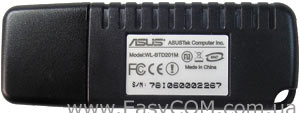

В лінійці рішень бездротових пристроїв зв'язку від компанії ASUS присутній і USB-Bluetooth адаптер, модель WL-BTD201M. Однак, саме цю реалізацію, виконану в дуже компактному корпусі, відрізняє якісне програмне оснащення, що дозволяє використовувати даний продукт для будь-яких варіацій Bluetooth з'єднань і максимально висока, на сьогоднішній час, для специфікації Bluetooth швидкість передачі даних з використанням стандарту EDR. Спробуємо практично обґрунтувати швидкісні і робочі можливості цієї моделі.

ASUS WL-BTD201M

Технічні характеристики

Виробник

ASUS

Модель

WL-BTD201M

WAN

Тип

USB 2.0 (тип A)

Кількість портів

1

WLAN

Антена

Кількість

1

Тип

внутрішня вбудована дипольна

Можливість заміни антени/тип коннектору

немає

Частотний діапазон

2.400~2.4835 ГГц

Підтримувані стандарти і швидкості

Bluetooth v2.0 Class 1 + EDR

GFSK (1Мбіт/с), 4-DQPSK (2 Мбіт/с), 8-DPSK (3 Мбіт/с)

Підтримувана кількість одночасних з'єднань

-

Можливість ручного завдання швидкості

немає

Вихідна потужність

Вихідна потужність передавача

10±3 дБм (Class 1)

Чутливість приймача

Чутливість приймача, характерна для смуги пропущення в середовищі з високими перешкодами.

<-86 дБм із <0.1% BER

Безпека

Шифрування даних ключем

так, до 128 біт

Живлення

Тип БЖ

DC 5В від одного USB

Tx: 71 м Rx: 57 м сон 19m

Додаткова інформація

Версія прошивання



Розміри

52.4 x 18.5 x 9.4 мм

Вага

6.3 г

Сайт виробника

http://www.ru.asus.com/

Саме такі характеристики були заявлені в технічній документації, яку маємо в комплекті поставки.

Упаковка

ASUS WL-BTD201M

ASUS WL-BTD201M

Зовнішня упаковка, виконана із щільного картону, у фірмових синьо-білих тонах, з невеликими, що підкреслюють деякі особливості внутрішнього вмісту, сірими елементами оформлення. Верхня частина може розповісти споживачу про стандарти, які підтримує даний продукт. А праворуч у різнобарвних «іконках» перераховані елементи специфікації і особливості моделі.

ASUS WL-BTD201M

На бічній грані наклеєна службова інформація, яка включає серійний номер моделі і її унікальний код, що використовується у мережі. Також тут перерахована комплектація упаковки.

ASUS WL-BTD201M

Зворотний бік оформлений досить стандартно, тут виробник намагався помістити повну специфікацію цієї моделі і коротку схему приєднання даного адаптера до мережі кінцевого користувача з інструкцією на різних мовах.

ASUS WL-BTD201M

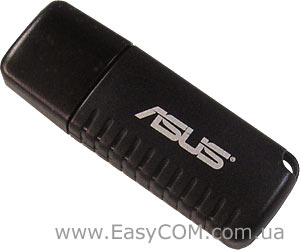

Дуже насмішив вигляд маленького Bluetooth адаптера на фоні досить пристойних розмірів упаковки.

Комплектація

В комплектації моделі ASUS WL-BTD201M маємо все, що необхідно для першого старту.

ASUS WL-BTD201M

В комплекті присутні:

  • USB ASUS WL-BTD201M Bluetooth v2.0 Class 1 + EDR;

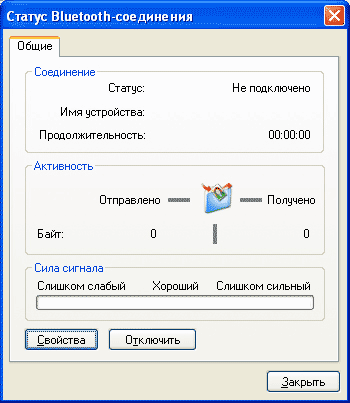

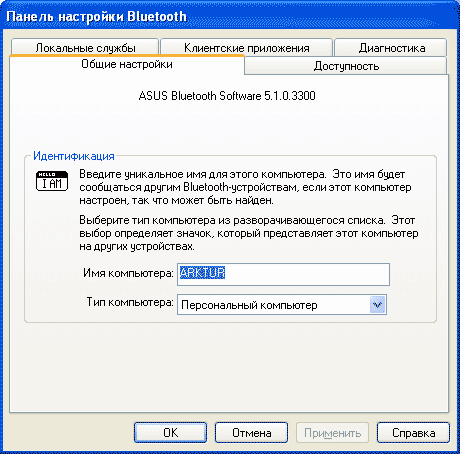

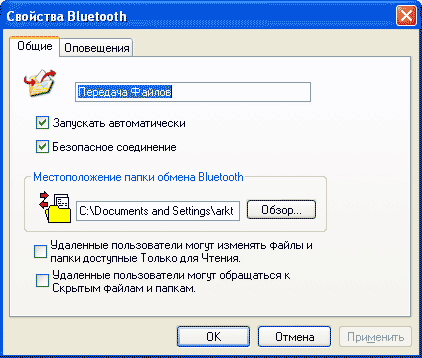

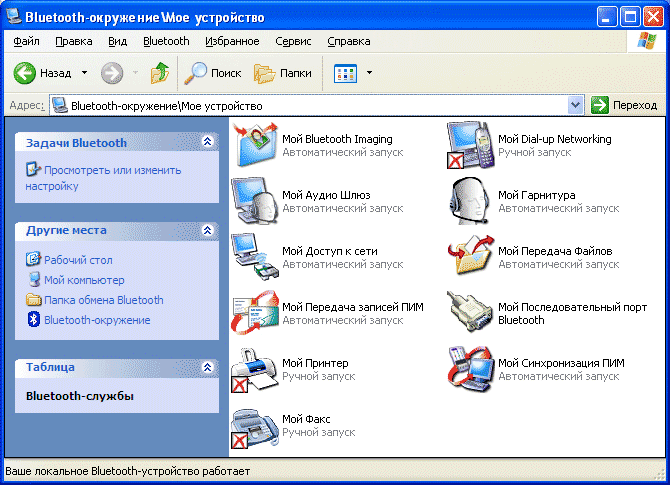

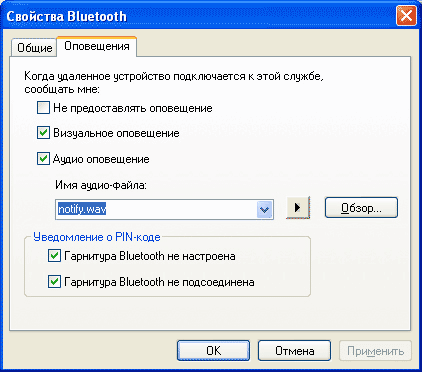

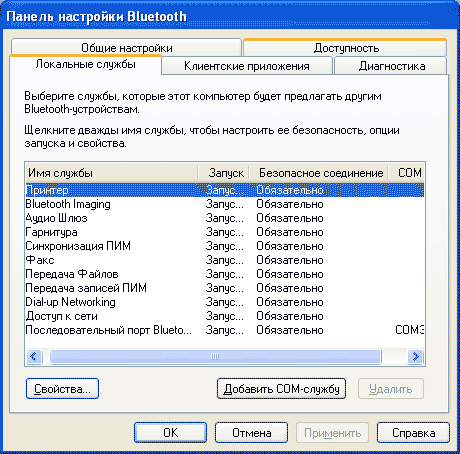

  • CD-диск з ПЗ і документацією;
  • Посібник користувача на різних мовах (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
