Огляд USB 2.0 Wi-Fi брелка ASUS WL-160W

Широке використання радіо-технологій і комунікацій зараз стає все більш затребуваним суспільством, а різноманіття запропонованого обладнання просто приголомшує недосвідченого споживача. Виробник найчастіше максимально приховує всі недоліки своєї продукції різними хитрощами і продуманими рекламними закликами. Що ж робити звичайному споживачу? Як вибрати ту або іншу річ, де головним критерієм стає якість і швидкість отриманого за допомогою її каналу бездротового зв'язку? Вагомими константами в радіоапаратурі і зараз залишаються: величина і виконання антени, а також сила/чутливість прийомопередаючого елементу. Проте, якщо перше одразу погіршує загальний вигляд пристрою, то друге, як це стало зараз популярно, різко погіршує привабливість для людей, що турбуються про величину електромагнітного випромінювання у своєму оточенні, а тим більше у своєму будинку. Враховуючи законодавство декількох європейських країн, що забороняє роботу радіоапаратури за межами вашої власності або обмежує її радіусом дії в метрах, виробники не сильно збільшують стандартну «далекобійність» таких рішень. Заявлена ж межа швидкості 300 Мбіт/с стає тією бажаною крапкою, до якої варто прагнути. Реальність зовсім по-іншому представляє можливості обладнання IEEE 802.11n специфікації. Так, безсумнівно, воно швидше і стабільніше ніж обладнання за стандартом IEEE 802.11g, але обіцяти 300 Мбіт/с можна тільки в казкових рекламних історіях. Щоб ми не казали, але рішення IEEE 802.11n є, вони набирають силу і дають приріст і стабільність у сфері радіоканалів зв'язку. Постараємося правильно оцінити можливості і реальні швидкості роботи максимальної кількості таких продуктів.

На черзі невеликій білосніжний USB брелок WL-160W від вагомого гравця ринку цифрової техніки компанії ASUS. Якість дизайну, легкість у встановленні і налаштуванні, гідна сервісна підтримка і адекватне відношення до робочих можливостей, ось чим може похвалитися даний виробник. Будемо оцінювати все по черзі, почнемо з таблиці специфікацій, як головного критерію вибору згідно заявленим виробником можливостям.

ASUS WL-160W

Технічні характеристики

Виробник

ASUS

Модель

WL-160W

WAN

Тип

USB 2.0

Кількість портів

1

WLAN

Антена

Робочий діапазон частот

2.4 -2.5 ГГц

Кількість

2

Тип

внутрішні PCB

Можливість заміни антени/тип коннектора

-

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n draft 1.0

OFDM @ 30/60 /90/120 /180 /240 /270 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів

-

Розширення протоколу

так, 802.11n MIMO (Multiple Input, Multiple Output)

Можливість ручного завдання швидкості

так

Вихідна потужність, dBm

(максимальна?)

15~16

IEEE 802.11b @ 11 Мбіт/с

15~16

IEEE 802.11g @ 54 Мбіт/с

12~14

IEEE 802.11n @ 270 Мбіт/с

14~16

Чутливість приймача, dBm

(максимальна?)

-91 ~ -93

IEEE 802.11b @ 11 Мбіт/с

-85 ~ -87

IEEE 802.11g @ 54 Мбіт/с

- 74 ~ -75

IEEE 802.11n @ 270 Мбіт/с

- 69 ~ -71

Режими роботи

Infrastructure

так

Ad Hoc

так

Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

так, до 128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

ні

WPA-Auto-PSK

ні

802.1x (через Radius)

так

Дод. Роз’єми

-

-

Живлення

Тип БЖ

від одного USB 5 В постійного струму +/- 5%

Підтримка 802.1af (PoE)

нет

Додаткова інформація

Версія прошивки

3.0.3.3

Розміри мм.

100 x 40 x 10

Вага г.

-

Сайт виробника

http://ru.asus.com/

Збір характеристик проводився за інформацією, представленій на сайті виробника, і по фактичних можливостях самого продукту, який розглядаємо.

Упаковка

ASUS WL-160W

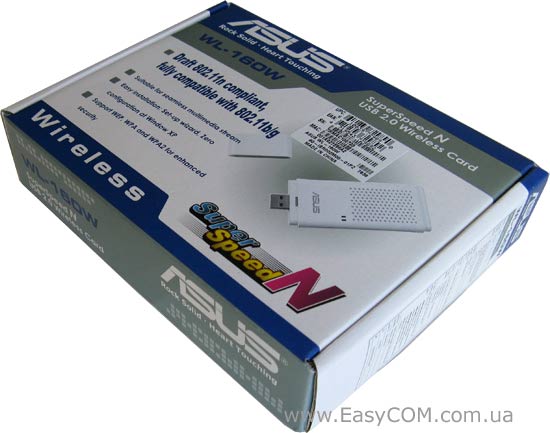

Зовнішня упаковка виконана з щільного картону з якісною стилістикою, що використовує синьо-блакитні тони.

ASUS WL-160W

На верхній частині ліворуч представлений список стандартів, підтримуваних даним продуктом. Деякі описані тут спеціальні можливості, розроблені компанією виробником, покликані полегшити споживачу налаштування і вибір способу захисту від несанкціонованого прослуховування бездротової лінії і підключення безпосередньо в мережу користувача. Тут же є штрихкодова наклейка з цифровими даними про цю модель і конкретно про екземпляр, що потрапив до нас на тестування .

ASUS WL-160W

На звороті виробник постарався розмістити коротку схему оптимального варіанту використання даної моделі і швидкісних показників, підтримуваних у даному продукті технологій зв'язку. У нижній частині розташувалися номери служби підтримки ій сертифікати відповідності міжнародним стандартам.

Комплектація

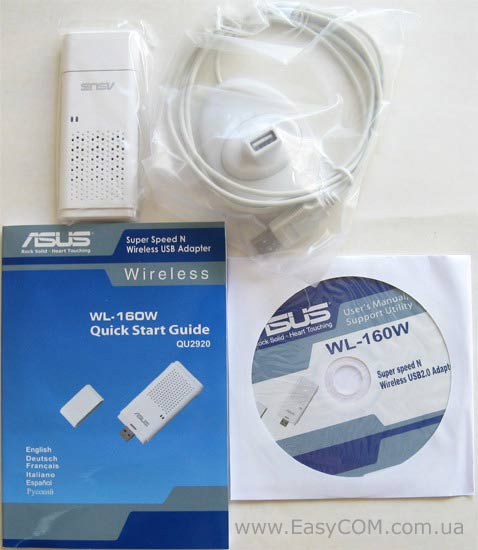

Комплектацію моделі ASUS WL-160W можна назвати гарною, проте без надмірностей.

ASUS WL-160W

У комплекті присутні:

  • USB Wi-Fi WL-160W;
  • CD-диск з ПЗ і документацією;
  • Посібник для користувача декількома мовами, у тому числі і російською (коротка інструкція з встановлення і роботи з програмним забезпеченням);
  • USB кредл з подовжувачем на півметра.

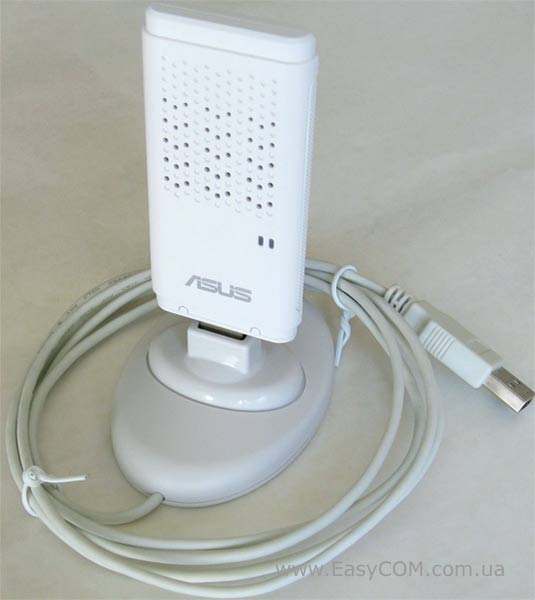

У комплектації можна відзначити наявність USB подовжувача - настільної підставки з невеликою довжиною проводу для стаціонарних ПК. Це допоможе встановити адаптер у місце, максимальної якості прийому.

USB WL-160W

ASUS WL-160W

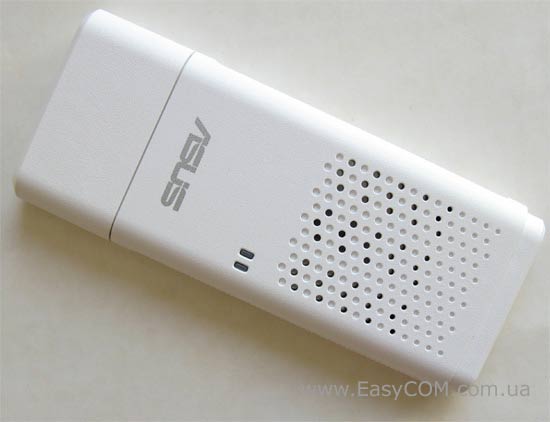

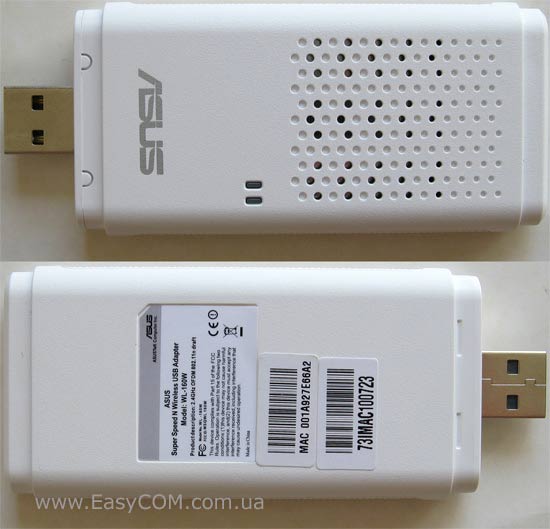

Білосніжний корпус цієї моделі з невеликими вентиляційними отворами якісно підкреслює стиль і практичність виконання. Такий підхід цілком закономірний для компанії ASUS.

ASUS WL-160W

Даний адаптер оснащений простим і зручним корпусом з продуманою системою відводу тепла від досить гарячих елементів плати. Це повинно забезпечити стабільність роботи і поліпшити якість бездротового каналу. Праворуч є два невеликих діоди індикації роботи: «ACT» активності роботи мережі і наявності приєднання до USB інтерфейсу, «LINK» вказує на підключення до бездротової мережі. Все досить практично, якісно і строго.

На звороті є кілька наклейок з технічною інформацією про дану модель і номер загальної серії. Ковпачок, що оберігає USB роз’єм, можна легко надягти на задню частину даного адаптера, і тут все продумано для зручності користувача. Відзначимо відсутність зовнішньої антени і можливості її підключення, це явний плюс простоті і загальному стилю, але ні як не практичності і якості роботи. АЛЕ завжди можна скористатися кредлом (USB подовжувачем), що дозволить розташувати сам адаптер у місці найкращого прийому.

ASUS WL-160W

ASUS WL-160W

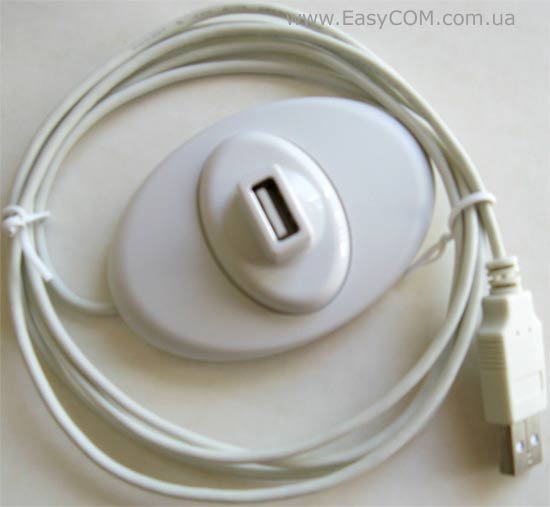

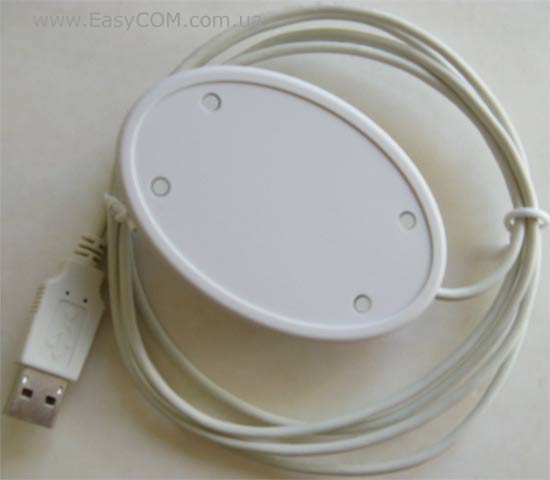

Сам кредл не має у своїй основі можливості кріплення на стіну, і не отримав від розробників гумової підкладки або просто ніжок, що забезпечують стійкість на горизонтальній поверхні.

Програмне забезпечення.

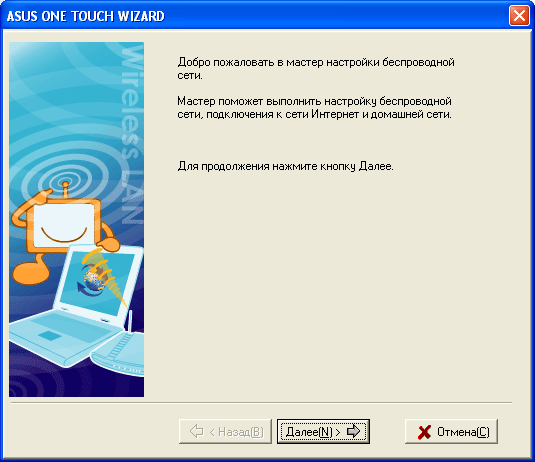

Програмне забезпечення, що маємо на диску із комплекту поставки, дозволяє організувати готовність моделі WL-160W до швидкого виходу в мережу при дотриманні простого покрокового алгоритму налаштування, запропонованого утилітою. Не будемо заглиблюватися в дрібні деталі і так простого встановлення, зупинимося лише на вузьких місцях технології налагодження мережі.

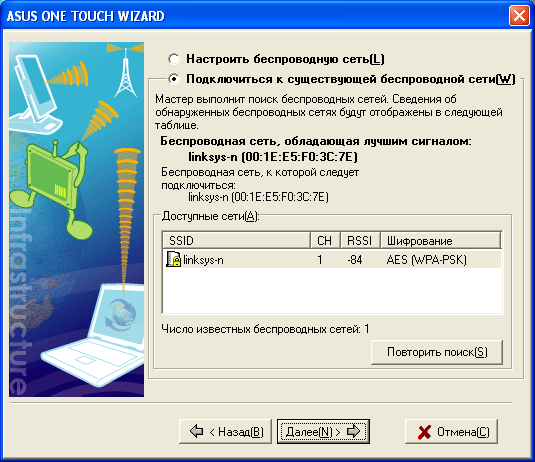

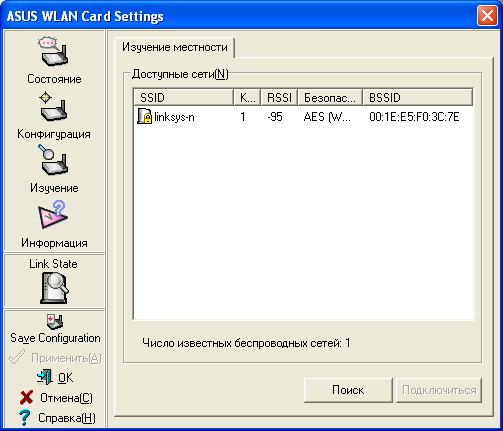

Вибираємо мережу, до якої хочемо підключитися.

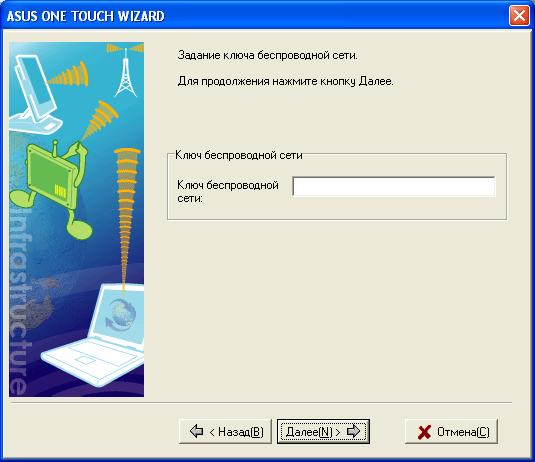

Задаємо ключ шифрування, що забезпечує доступ до обраної нами мережі.

Можна перевірити основні параметри підключення заданої нами бездротової мережі.

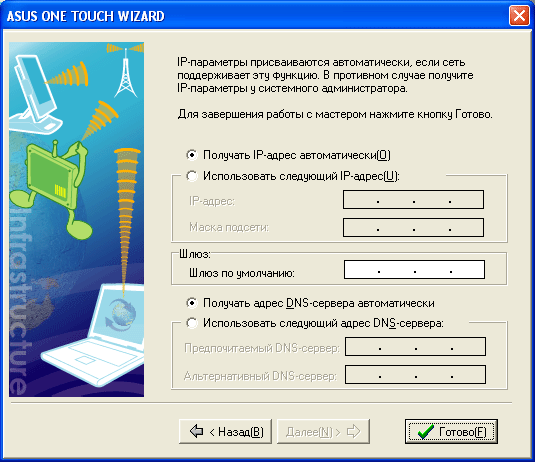

Оскільки кожна конкретна мережа індивідуальна, тут виробник надає вибір користувачу в налаштуванні мережного протоколу передачі. Або можна просто натиснути далі, тоді необхідні дані будуть отримані автоматично через сервер DHCP, запущений на пункті доступу.

На диску, що маємо в комплекті поставки, крім драйверів і інструкції англійською мовою є утиліта керування і настроювання Wi-Fi USB адаптера. Дещо розібравшись у структурі і можливостях наданого компанією виробником програмного забезпечення, можна відзначити його гідну інформативність і гнучкість у налаштуваннях.

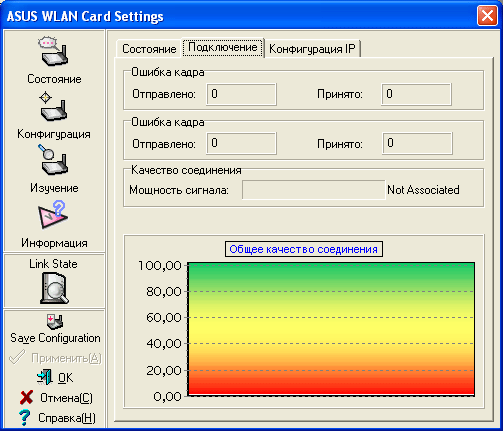

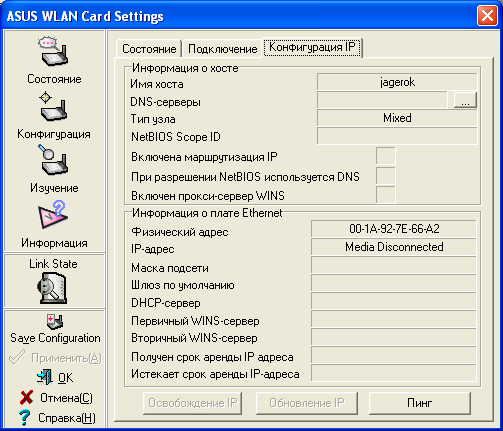

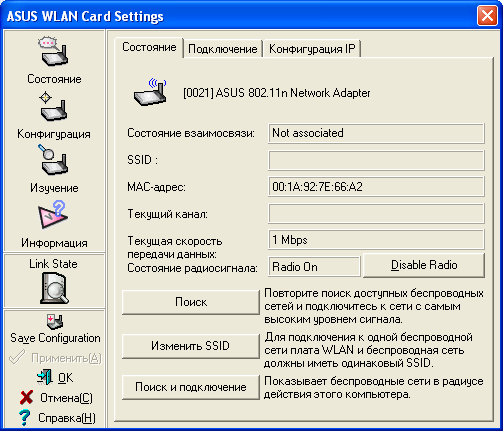

Перший пункт меню з усіма своїми закладками дозволяє користувачу отримати досить докладну інформацію про стан самого USB адаптера і отриманої при його роботі службової інформації.

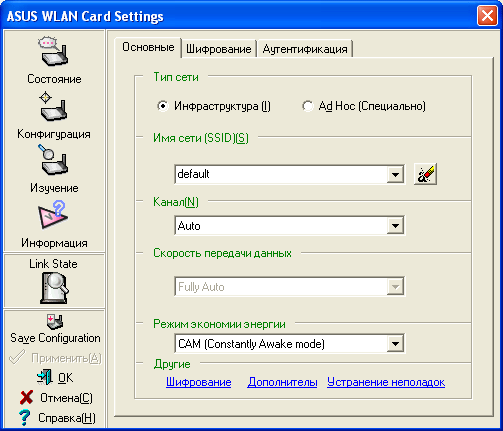

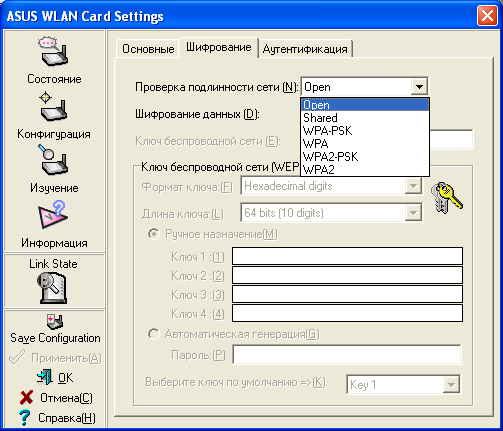

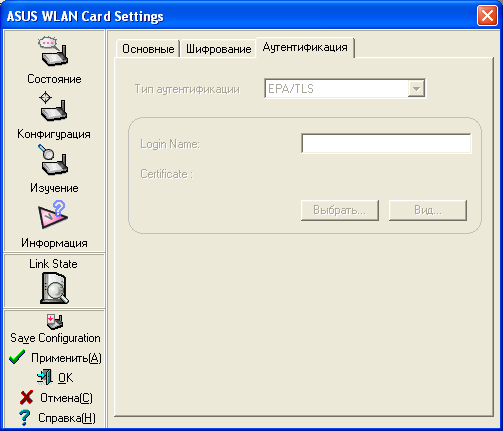

У пункті меню «Конфігурація» на першій закладці можна задати тип мережі, з якої відбувається робота. Інфраструктура є звичайним підключенням клієнта до будь-якого Wi-Fi пункту доступу, а режим Ad Hoc або, як його називають, IBSS забезпечує з'єднання пункт-пункт, що дозволяє налаштувати два клієнти бездротової мережі для передачі даних. У цьому ж меню можна встановити досить стандартні налаштування бездротового інтерфейсу: обрати ім'я бездротового з'єднання, задати номер каналу лінії зв'язку і метод авторизації при підключенні, а також згідно обраному способу авторизації, можна задати і спосіб шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації зазначені в таблиці специфікацій, наведеної вище.

У пункті меню Link State є перелік всіх активних підключень і їх короткі характеристики.

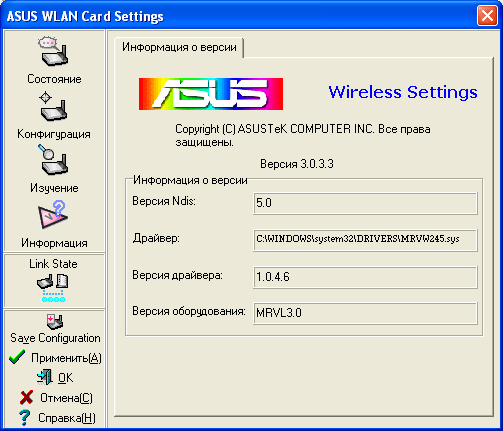

І наприкінці, є невелика інформаційна закладка, що повідомляє про використані в роботі драйвери і версії продукту.

Підводячи підсумки можливостям супровідного програмного забезпечення можна казати про якісно просту утиліту підключення даного адаптера до бездротових мереж. Зручний послідовний алгоритм повністю позбавить користувача від проблем у розумінні нюансів налаштування каналу.

Тестування

Бездротові реалізації дозволяють вирішувати безліч завдань, у побудові домашніх мереж, мереж малого офісу, продовження інфраструктури мережі на сусідній будинок і т.ін. В усіх випадках якість роботи таких мереж прямо залежить від їх пропускної здатності, у чому і є явна перевага стандарту IEEE 802.11n, що дозволяє отримати швидкість близьку до Fast Ethernet провідної мережі передачі даних. Ми постаралися протестувати роботу даного стандарту в типовій панельній залізобетонній висотці. Але одразу варто обмовитися про неповну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, наприклад,  утеплювач підлог спіненого поліетилену на фольговій основі, що часто використовується. Все-таки постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуємо також якість переданого сигналу і безпосередньо пропускні можливості каналу, отриманого з використанням продукту, що розглядаємо, і головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Дослідження проводилося на видаленні не більше двох метрів між пунктами. У тестуванні використовувався пункт доступу Linksys WAP4400N.

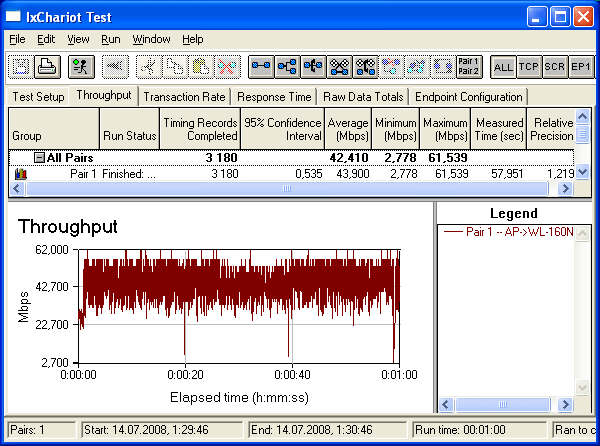

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с при прямій видимості на відстані два метри без шифрування каналу.

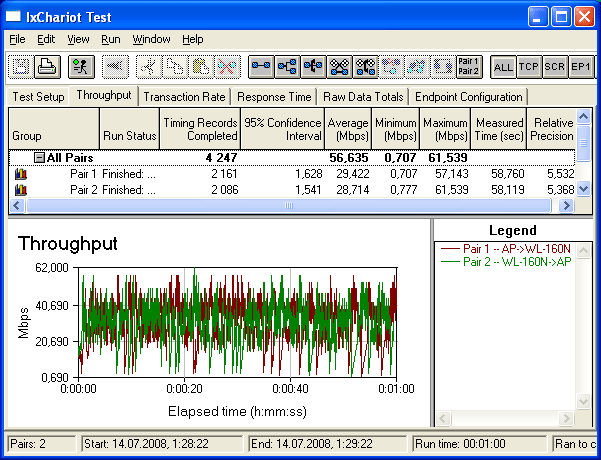

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

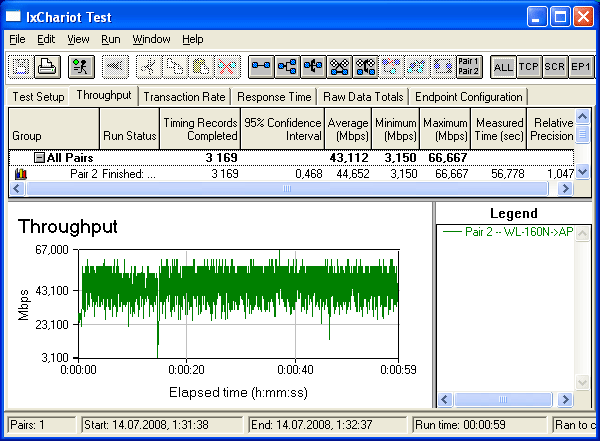

Потік даних від USB адаптера до пункту доступу.

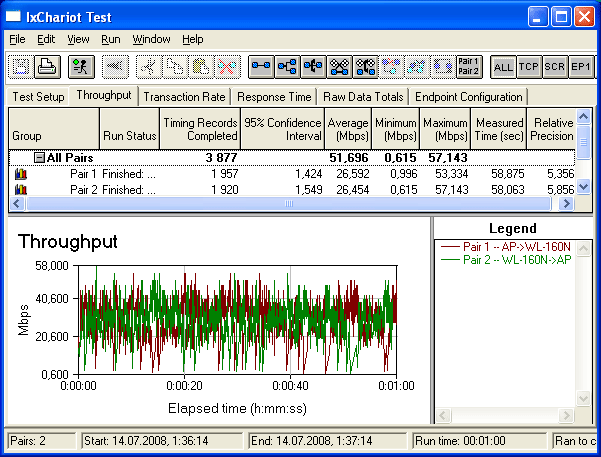

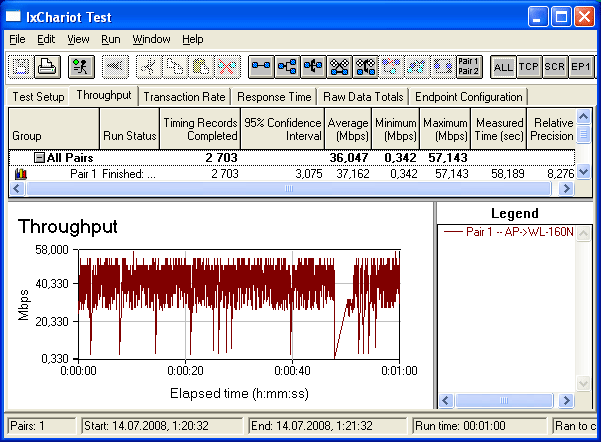

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с при прямій видимості на відстані два метри з використанням шифрування WPA2.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

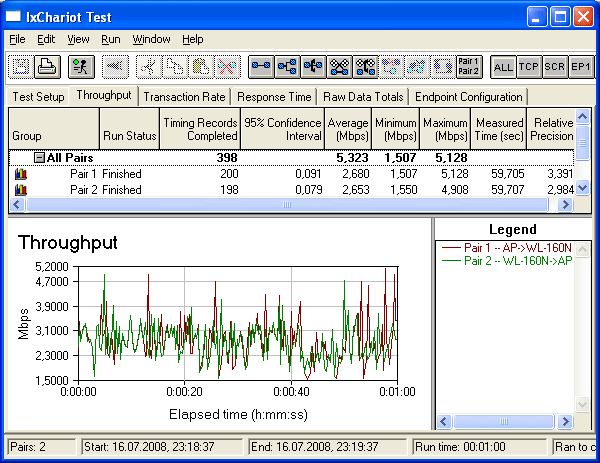

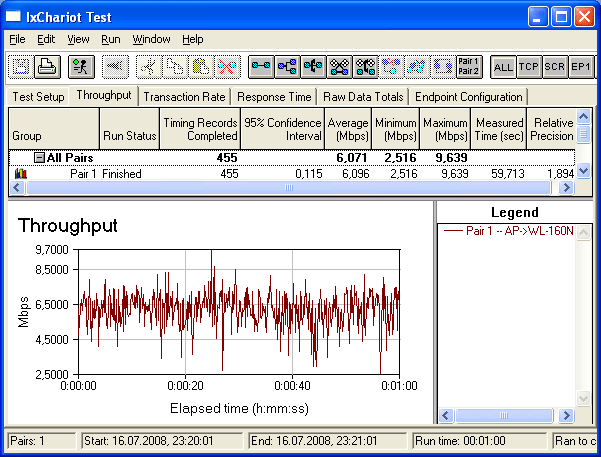

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

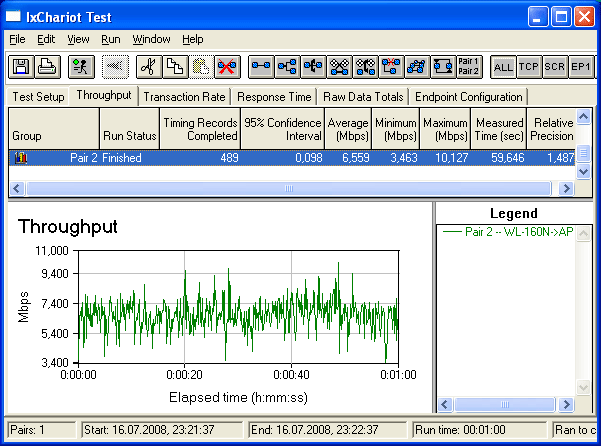

Потік даних від USB адаптера до пункту доступу.

Згідно результатам тестування бачимо, що в найкращих умовах середня швидкість передачі склала 56 Мбіт/с, а при пікових підвищеннях 61 Мбіт/с. Враховуючи використання в даній моделі USB інтерфейсу передачі і досить малопотужних передавачів з невеликими антенами, можна казати про відмінну працездатність екземпляра, який розглядаємо. Також можна сказати про нормальну сумісність випробуваного адаптера з обладнанням IEEE 802.11n специфікації від виробника Linksys, якщо ми не кажемо про швидкість з'єднання 300 Мбіт/с, а про реальну для даного адаптера швидкість передачі даних до 60 Мбіт/с.

Згідно проникненню через залізобетонні перешкоди і стійкість до перешкод від побутової техніки можна суб'єктивно дати висновок про нормальну якість проходження сигналу при використанні моделі WL-160W як приймаючого клієнта в тяжких умовах роботи. Але на цей фактор більше впливає гарне виконання внутрішніх антен або їх кількість. Відповідно завіренням виробника, під пластиковим корпусом знаходяться дві внутрішні антени. При використанні зовнішніх антен якість і швидкість сигналу підвищилася б у декілька разів.

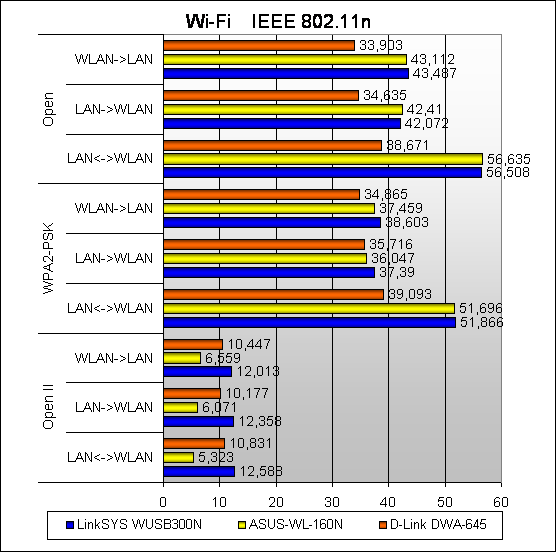

Підводячи підсумки на основі наведеного підсумовуючого графіку можна відзначити, що дані результати порівнянні з протестованою нами раніше моделлю Linksys WUSB300N, яка має дві невеликі зовнішні антени, що і допомогло їй бути попереду у режимі проходження сигналу через два поверхи панельної багатоповерхівки «Open II».

Висновки

USB Wi-Fi адаптер WL-160W від компанії ASUS відмінне зручне і компактне рішення з гарними якісними показниками для організації доступу до Wi-Fi мережі за допомогою підключення по протоколу IEEE 802.11n з відповідно прийнятною, хоча і далекою від заявленої виробником, пропускною здатністю. Підкреслимо, що написана на коробці швидкість в 300 Мбіт/с це всього лише швидкість з'єднання, а не реальної передачі даних - при тестуванні вона не перевищила поріг в 60 Мбіт/с. Але і при таких можливостях ми отримуємо досить швидкий і досить «чіпкий» канал зв'язку, що навіть при серйозних перешкодах або перешкодах у середі проходження сигналу залишається стабільним. Це з лишком забезпечить якісну передачу цифрового відео потоку і стане основою безвідмовності роботи офісних додатків.  Підтримка розглядаємим продуктом останніх рішень в області бездротової передачі даних дозволить моделі WL-160W від ASUS бути дуже зручним і універсальним помічником комунікабельного користувача.

Плюси:

  • Дуже практичний і строгий дизайн.
  • Досить маленькі і компактні розміри.
  • Універсальність використання USB 2.0 інтерфейсу.
  • Зручна утиліта налаштування.
  • Відносно велика швидкість передачі по Wi-Fi сегменту при використанні останніх рішень для стандарту IEEE 802.11n.
  • Наявність кредла для встановлення даного адаптера в місці найкращого прийому.

Мінуси:

  • Середня дальність дії пристрою за рахунок вбудованої антени.
