Огляд Gigabit Ethernet PCI-адаптера ASUS NX1101

27-04-2008

Вся світова індустрія та світ інформаційних технологій, що лежить у її основі, сьогодні стали повністю залежні від комунікаційних трас передачі даних. Все більше вони пронизують різні сфери нашої діяльності, навіть домашні мережі вже не новина, а зручна необхідність. Сьогодні маємо потребу проаналізувати Gigabit Ethernet адаптери, які дозволяють швидко і якісно, до того ж зовсім недорого, організувати передачу інформації зі швидкістю 1000 Мбіт/с у вашому помешканні. Саме вони дозволять забезпечити якісно швидку онлайнову передачу відеопотоку високої чіткості (HD DVD, HDTV). Почнемо, мабуть, з досить не нової реалізації NX1101, запропонованою компанією ASUS.

Технічні характеристики

Виробник

ASUS

Модель

ASUS NX1101

Інтерфейси

Тип

PCI 2.2

Кількість і тип портів

1х RJ-45

Стандарти і їх підтримка

Передача даних

Швидкості передачі: 10/100/1000 Мбіт/с
Буфер FIFO 32K передача і прийом

Стандарти

IEEE 802.3 10BaseT
IEEE802.3u 100BaseTX
IEEE802.3ab 1000BaseT
IEEE 802.3x Full Duplex Flow Control
IEEE 802.1q VLAN tagging

Керування живленням

Включення комп'ютера через мережу

Індикатори

ACT

Мережа підключена

10

Блимає. Передача на 10 Мбіт/с

100

Блимає. Передача на 100 Мбіт/с

1000

Блимає. Передача на 1000 Мбіт/с

Живлення

Тип

по PCI 2.2

Споживана потужність, Вт

1,5

Додаткова інформація

Підтримка операційних систем

Window 98/98SE, ME, 2000 and XP

Версія прошивання

 -

Розміри, мм

119 x 43 x 16

Вага, м.

50

Сайт виробника

http://www.asus.com/

Все цены на ASUS NX1101

Саме такі характеристики були заявлені на сайті виробника.

Упаковка

ASUS NX1101

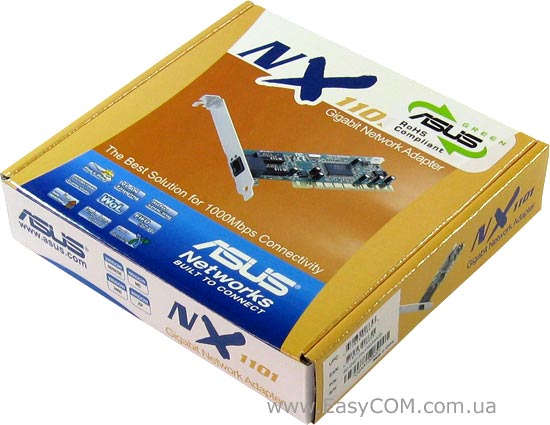

Нам на тестування прийшла плата в досить барвистій і привабливій картонній упаковці. Дотримуючись стилю в дизайні, компанія ASUS використовувала синьо-жовті кольори, а в нижньому синьому вікні зібрані маркетингові особливості і додаткові допоміжні технології, якими виробник не полінувався забезпечити свій продукт. Ну і, звичайно, тут підкреслена можливість роботи даного PCI адаптера в режимі Gigabit Ethernet.

ASUS NX1101

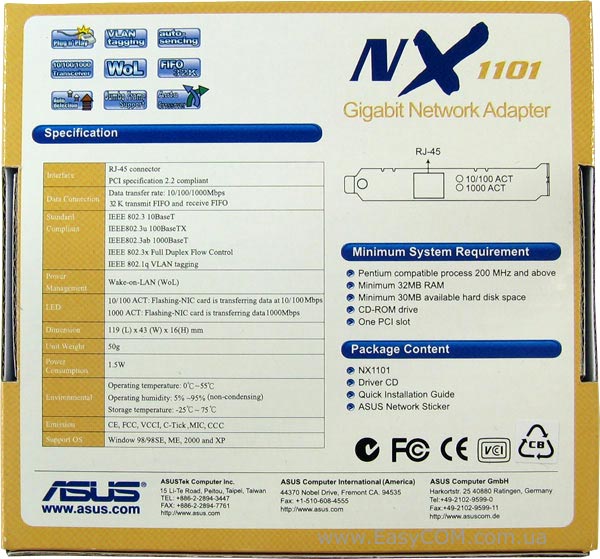

На звороті також достатньо інформації, тут такі самі сині елементи, що виділяють підтримувані технології, опис комплекту постачання і необхідних для роботи мінімальних системних вимог. Більшу частину тут займає лаконічна специфікація цієї моделі.

Комплектація

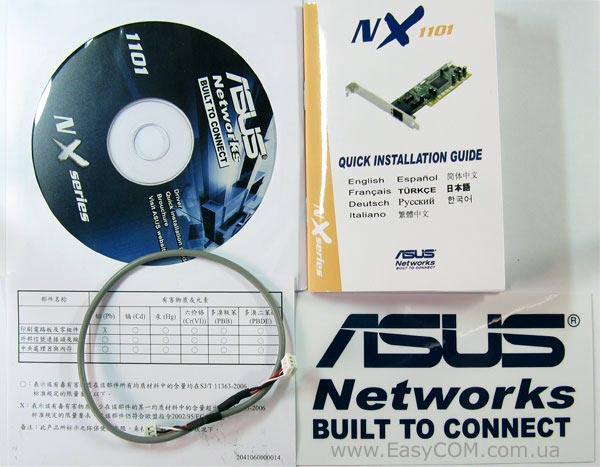

Комплектація моделі ASUS NX1101 цілком достатня, маємо все, що необхідно для роботи.

ASUS NX1101

У комплект входить:

  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Невеликий провід включення живлення комп'ютера через мережну карту;
  • Наклейка «Networks built to connect».

Комплект цілком повноцінний, але і без надмірностей.

Адаптер ASUS NX1101

ASUS NX1101

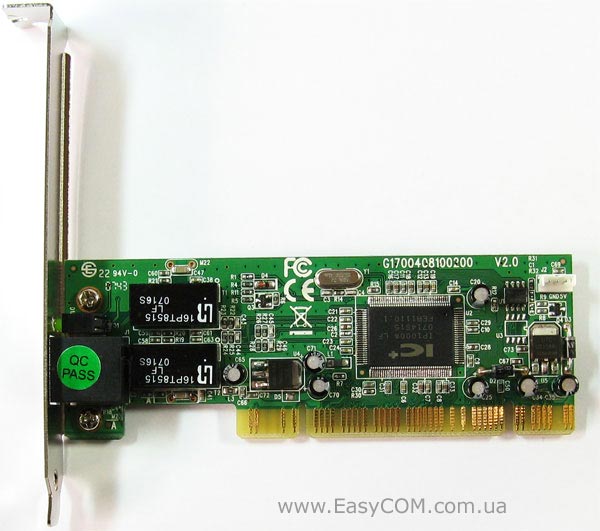

Представлена PCI карта має цілком стандартні розміри і отримала інтерфейс з'єднання з материнською платою комп'ютера PCI 2.2. Наповнення текстоліту досить звичайне для мережних карт, але є одна унікальна особливість, що відрізняє її від більшості інших. Чіп, встановлений на випробуваному адаптері, має маркування IC+ IP1000A LF. Він вироблений компанією IC Plus Corp і представлений на зображенні нижче.

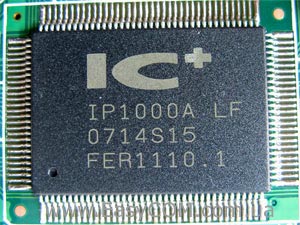

IC+ IP1000A LF

За заявленим даними на сайті виробника можна скласти повний опис можливостей і реалізованих функцій даного чіпу.

Загальний опис можливосей чіпа:

IP1000A - забезпечує з'єднання на швидкостях 10/100/1000 Mбіт/с Gigabit Ethernet NIC, і має підтримку 32-бітової шини інтерфейсу PCI. Чіп відповідає за обробку інформації, що надходить, і містить у собі алгоритми, необхідні для роботи контролера і його фізичних функцій, що забезпечують передачу та прийом даних по стандартизованому кабелі CAT5 неекранованої крученої пари.

IP1000A розроблений як універсальне рішення для автономного робочого місця і інших систем, що використовують шину PCI. IP1000A включає підтримку 32-бітовий шини PCI, IEEE 802.3 стандарти MAC, буфера FIFO для передачі і прийому, підтримку стандарту IEEE 802.3 для 10BASE-T і 100BASE-FX PHY, а також стандарту IEEE 802.3z для 1000BASE-T PHY, має послідовний інтерфейс керування EEPROM, підтримку додаткового ROM модуля розширення і LED індикаторів роботи.

IP1000A підтримує стандарти енергозбереження "Green PCs". Може використовуватися в системах з підвищеними вимогами до контролю над витратою енергії. IP1000A підтримує декілька рівнів потужності споживання енергії і функцію "wake event" включення згідно події, ініціатором якої може стати будь-який додаток користувача, що працює за протоколами Ethernet. Крім того, IP1000A може відслідковувати випадкові події в мережі Ethernet і проводити дії по певним з них.

PCI і Особливості прямого доступу до пам'яті

-         Підтримка шини PCI ревізії PCI 2.3;
-         Підтримка - 32-розрядної шини 33/66 МГц;
-         Ефективна реалізація прямого доступу до пам'яті (DMA) підвищує використання смуги пропущення шини PCI;
-         Простір адресування на 1 терабайт (40 біт);
-         Зменшення перешкод при прямому доступі до пам'яті під час прийому/передачі;
-         Підтримка режиму «interrupt-less», що зменшує затримки;
-         Підтримка команд пріоритетності трафіку, розриву і припинення передачі.

Особливості FIFO

-         Не використовує зовнішню пам'ять;
-         Обробка команд контролю потоку FIFO;
-         Конфігуруємий FIFO TX/RX.

Особливості MAC

-         Підтримка 802.3z, 802.3x;
-         Підтримка IEEE 802.1p, 802.1Q ;
-         Підтримка 1000 Mbps, 100 Mbps, 10 Mbps, напівдуплексний і повнодуплексний режими (передача і отримання згідно протоколам на повній забезпечуваній ними швидкості);
-         Напівдуплексний режим передачі і поділ пакета;
-         Асиметричний/симетричний контроль потоку;
-         VLAN тег вставка/видалення;
-         VLAN тегове фільтрування команд;
-         IPV4, TCP, UDP обчислення суми/перевірка;
-         802.3 MIB статистичний набір регістра;
-         64-бітна hash-таблиця для групового фільтрування згідно протоколу;
-         Фрейм з підтримкою великих розмірів до 4K передачі/прийому;
-         Big-endian.

Фізичні рівні стандарту

-         Повний стандарт IEEE 802.3ab з підтримкою портів 1000BASE-T, 100BASE-TX і 10BASE-T;
-         Приймач DSP (цифрової обробки сигналів) складається з приймаючого еквалайзеру, передаючого еквалайзеру, компенсатора відлуння, компенсатор перехресного зв'язку і базового коректора сигналів;
-         802.3ab відповідає авто-налаштуванням швидкості, її двонаправлених значень передачі і конфігурації ведучий/ведений;
-         Автоматичні MDI/ MDI-X функції кросовера і виправлення спрямованості передачі;
-         Автоматичне визначення невірно працюючих пар;
-         PHY регістр керування;
-         Smart аналізатор кабелю (SCA);
-         Smart перемикач зниження швидкості передачі;
-         APS(Автоенергозбереження).

a. Енергозбереження з Link-статусом виявлення
b. Завдання MAC за допомогою програмного забезпечення

Керування живленням, EEPROM і упаковка

-         Підтримка WakeOnLAN;
-         Сполучається з ACPI версії 1.0;
-         1.8/3.3V CMOS і 5V канали введення/виводу;
-         Підтримка EEPROM (93C46 або 93C56);
-         Можливість завантаження через послідовне ПЗП;
-         128-контактний PQFP корпус.

ASUS NX1101

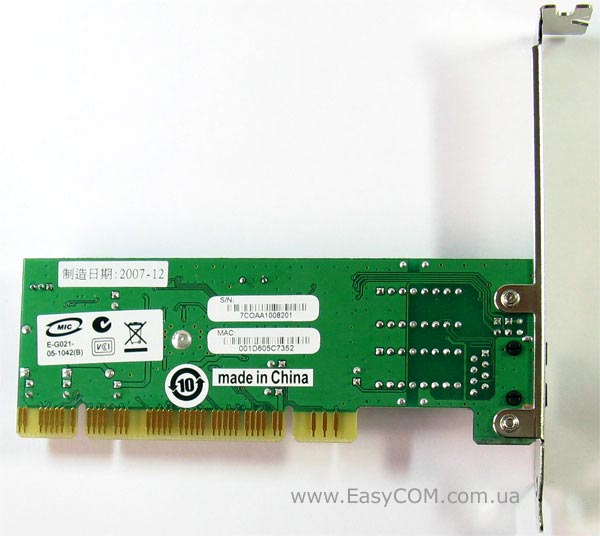

На звороті мережна карта теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок, маса наклейок технічної інформації і практично вся поверхня заповнена екраном з мідного шару текстоліту плати.

ASUS NX1101

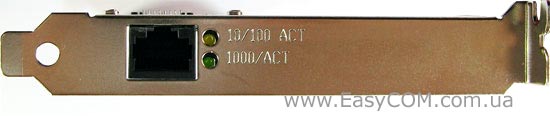

Інтерфейсна панель плати обладнана одним роз’ємом RJ-45 для підключення мережного проводу і парою світлових індикаторів робочої активності жовтого і зеленого кольорів. Перший індикатор, що блимає жовтим кольором, сповіщає користувача про розпізнавання з'єднання в 10 або 100 Мбіт/с, а другий, що блимає зеленим, про роботу на швидкості в 1000 Мбіт/с. Просте світіння жовтого індикатора сповіщає про подачу живлення на мережну карту.

Перейдемо до самої головної і цікавої частини нашого огляду. Які реальні швидкісні можливості і особливості роботи всієї системи отримує користувач при придбанні даного Gigabit Ethernet PCI-адаптера? Перейдемо безпосередньо до тестів і порівняємо ASUS NX1101 з конкурентами.

Тестування

Ми намагалися під час тестування визначити вплив роботи мережної плати на завантаження процесора (AMD Athlon 64 X2 3600) і безпосередньо виміряти швидкість передачі між двома ідентичними картами, які встановлені у дві досить продуктивні системи і з'єднані крос-кабелем. Схему обтиску кабелю можна довідатися зі статті «Мережі на кручений парі від Ethernet до 100 Gigabit Ethernet».

Система №1, показання знімалися саме з даної конфігурації.

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Тестуванню були піддані послідовно: передаюча частина плати, потім її приймаюча, а також визначена загальна пропускна здатність каналу, побудованого на двох однакових платах, які ми розглядаємо. Будуть проведені виміри завантаження процесора в кожному з режимів тестування. Тестування проводиться на максимальній швидкості з'єднання рівній 1000 Мбіт/с. Довжина крос кабелю 5 cat (не екранованого) 3 м.

Порівняльне тестування працездатності на скрипті генерації мережного трафіку Throughput.scr.

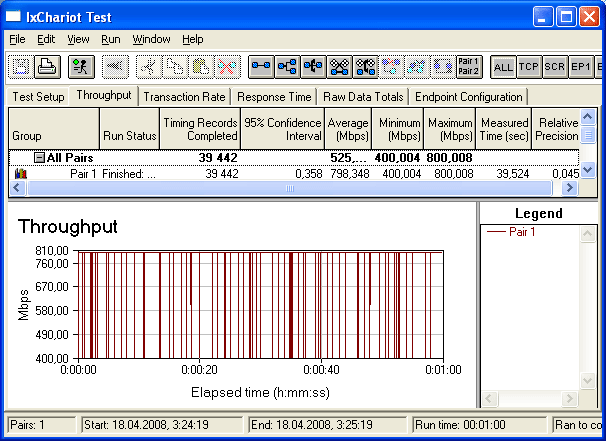

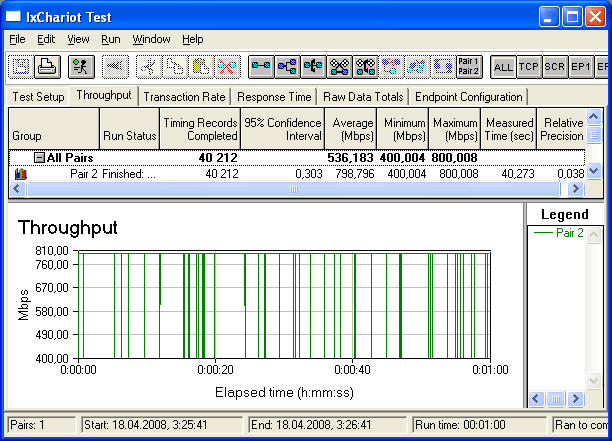

Потік даних до стенда вимірювання.

Потік даних від стенда вимірювання.

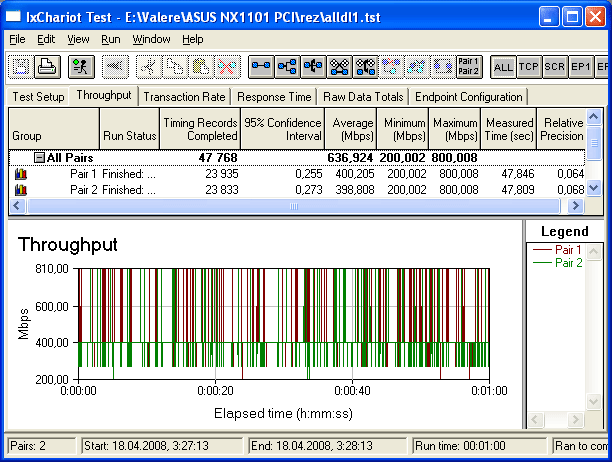

В обох напрямках.

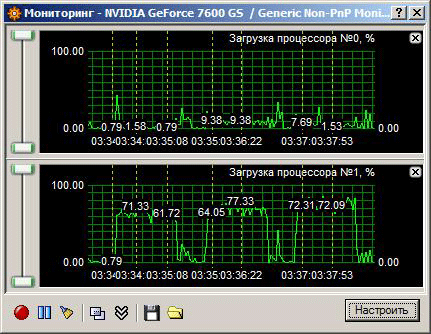

Графік завантаження процесора в моменти проведення тестів.

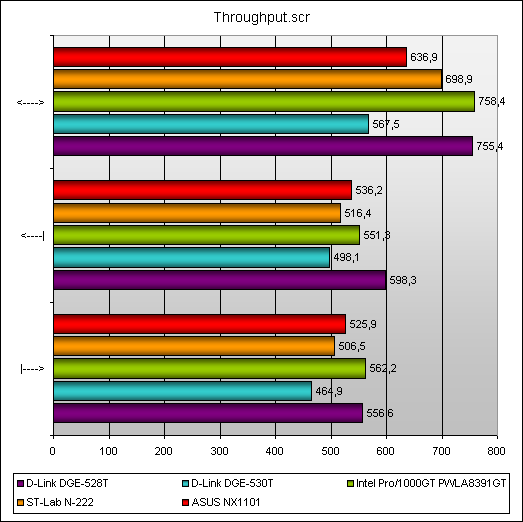

Порівняльні графіки швидкостей роботи.

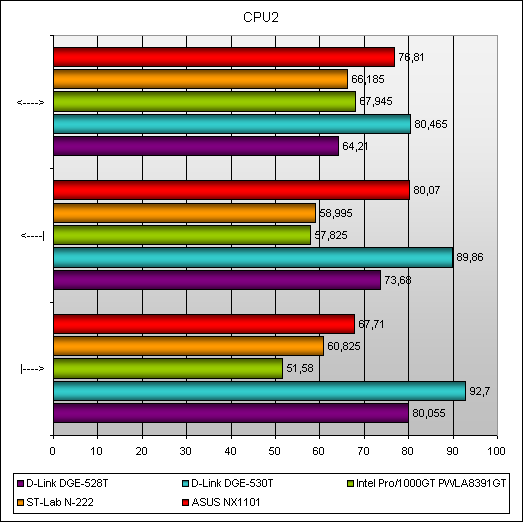

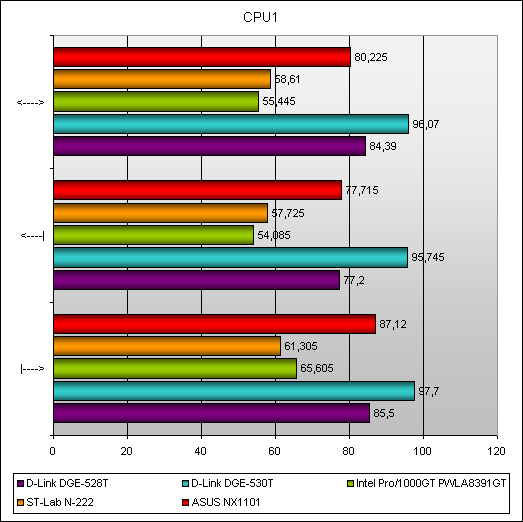

Порівняльні графіки завантаження процесора при цих швидкостях.

Порівняльне тестування працездатності на скрипті генерації мережного трафіку High_Performance_Throughput.scr.

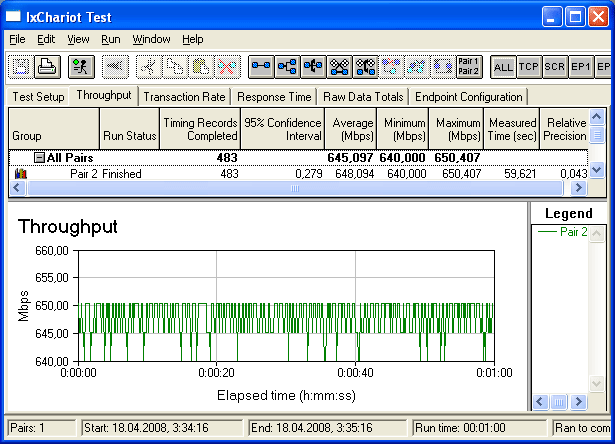

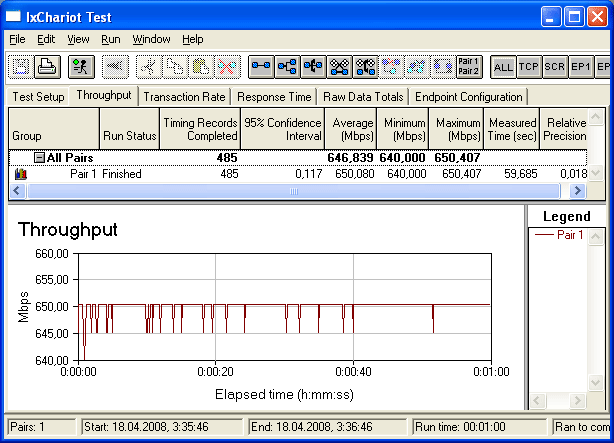

Потік даних до стенда вимірювання.

Потік даних від стенда вимірювання.

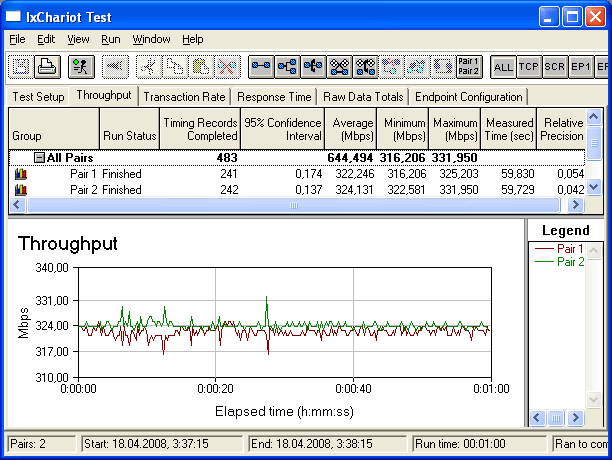

В обох напрямках.

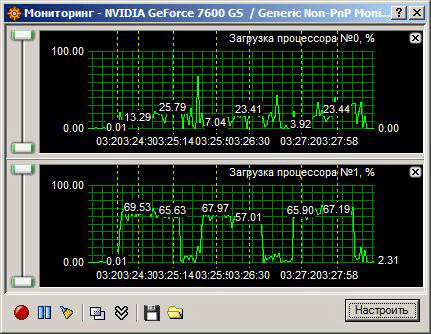

Графік завантаження процесора в моменти проведення тестів.

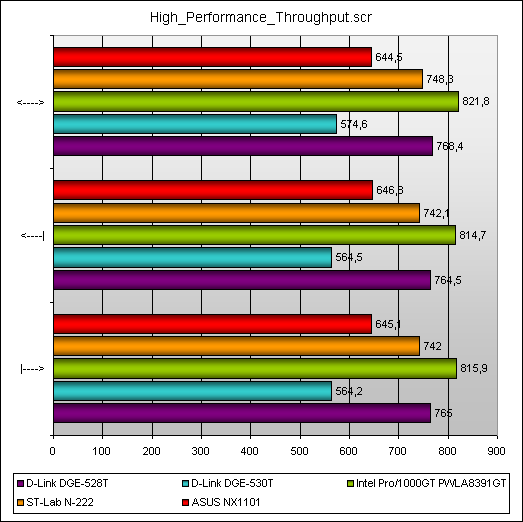

Порівняльні графіки швидкостей роботи.

Порівняльні графіки завантаження процесора при цих швидкостях.

Тестування показало досить цікаві результати. Для якісної роботи гігабітної мережі необхідна досить гарна комплектація «машини» і дуже бажана наявність двоядерного процесора. Але навіть при повному використанні ресурсів, максимально можлива швидкість роботи такого каналу навіть на кращих моделях мережних адаптерів не перевищила 822 Мбіт/с. А наші піддослідні ASUS NX1101 забезпечили лише 646 Мбіт/с. Хоча це і не найгірші результати в нашому тестуванні, але і не дуже втішливі. Щодо завантаження процесора, ASUS NX1101 теж не кращий варіант, оскільки досить великі ресурси одного ядра задіяні для забезпечення невеликої швидкості його роботи. Ми одразу акцентували увагу на не самому новому чіпі, що встановлений на даному адаптері - швидше за все, отримані результати прямо пов’язані з його можливостями.

Висновки

Адаптер ASUS NX1101 можна порекомендувати як недороге і універсальне рішення з середніми характеристиками для організації доступу стаціонарного ПК через шину PCI до мережі Ethernet на швидкості в 1000 Мбіт/с. Поряд з нормальною комплектацією і прийнятною забезпечуваною швидкістю доступу, даний адаптер має непогану підтримку з боку розробника і прийнятну вартість за рішення такого рівня. Однак одразу звернемо увагу на відсутність офіційної підтримки мережної карти (чіпом IC+ IP1000A LF) операційної системи Windows Vista, хоча нам вдалося «примусово» встановити драйвери від Windows XP і з ними система працювала стабільно.

Плюси:

  • Наявність необхідної комплектації.

Мінуси:

  • Відносно невелика швидкість роботи.
  • Велике навантаження на процесор.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ООО ПФ Сервис (м. Дніпропетровськ) за надане для тестування обладнання.
