Огляд і тестування USB-відеоадаптера HIS Multi-View x2 Dual Display Docking

У минулих оглядах ми вже розповідали про USB-відеоадаптери компанії HIS, які дозволяють дублювати й розширювати екранний простір шляхом виведення зображення на додатковий монітор. Як ми переконалися на практиці, вони досить добре справляються зі своїм завданням і навіть здатні передавати ігровий процес у роздільній здатності Full HD без втрати якості. Однак якщо ми говоримо про сучасні мультимедійні системи, то іноді й цього буває недостатньо. Нагадаємо, і HIS Multi-View II Adapter, і HIS Multi-View USB Portable Docking Station можуть працювати тільки з одним підключеним монітором.

А що робити, якщо потрібно організувати виведення одночасно на два пристрої? Купувати кілька озвучених вище моделей? У принципі, можна розглядати й такий варіант. Але, на наш погляд, більш логічним кроком буде придбання USB-відеоадаптера, в якому вже реалізована одночасна підтримка двох моніторів. Одним із таких пристроїв є модель HIS Multi-View x2 Dual Display Docking (HIS HDOCK1), про яку й піде мова в даному огляді.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

Специфікація:

Модель

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

Роз’єми

Для підключення до комп'ютера

1 x USB 3.0

Для підключення монітора

1 x HDMI

1 x DVI-I

Для підключення інших пристроїв

2 x USB 3.0

4 x USB 2.0

1 x RJ45 (Gigabit Ethernet)

2 x аудіовиходи (3,5 мм)

Підтримувані типи відеоінтерфейсів

VGA, DVI, HDMI 1.3

(DisplayPort 1.1 - при використанні зовнішнього контролера)

Можливість передачі звуку

 До 6 каналів

Максимальна роздільна здатність

2048 х 1152

2560 х 1600 (при використанні двох моніторів)

Глибина кольору, біт

32

Сумісність із операційними системами

MS Windows 7 / 8 / 8.1

Mac OS X 10.9

Розміри, мм

182 х 72 х 32

Сайт виробника

HIS

Сторінка продукту

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

Упаковка та комплект поставки

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

HIS Multi-View x2 Dual Display Docking постачається в порівняно великій коробці, яка відразу налаштовує нас на те, що ми маємо справу з топовим рішенням у лінійці USB-відеоадаптерів компанії HIS. Сама упаковка є досить барвистою й інформативною (на поліграфію виробник явно не поскупився).

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

Тут можна ознайомитися із зовнішнім виглядом моделі HIS HDOCK1, детальною схемою підключення до неї різних пристроїв, а також списком її основних особливостей. Як завжди, усі подробиці й технічні нюанси ми розглянемо вже по ходу огляду, а зараз пропонуємо поглянути на комплект поставки.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

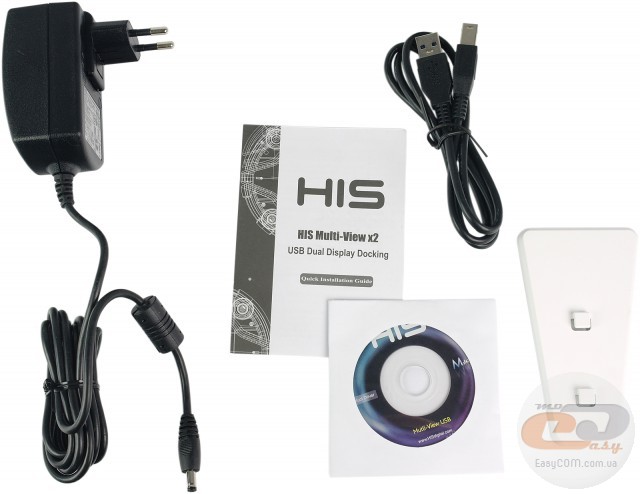

Він включає до свого складу:

  • блок живлення (AC: 100 - 240 В / 50 - 60 Гц / 0,8 А; DC: 5 В / 4 А);
  • кабель із роз’ємами USB 3.0;
  • підставку;
  • посібник користувача;
  • диск із документацією й програмним забезпеченням.

Усім своїм виглядом комплект поставки явно натякає, що HIS Multi-View x2 Dual Display Docking уже більше не є портативним пристроєм.

Зовнішній вигляд

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

І це дійсно так, навіть незважаючи на те, що габарити корпусу однаково залишилися невеликими - 182 х 72 х 32 мм. Швидше за все, для забезпечення живленням такого функціонального рішення вже просто не вистачало можливостей роз’єму USB 3.0. Тому виробнику довелося вдатися до допомоги зовнішнього мережевого адаптера, тим самим «прив'язавши» HIS Multi-View x2 Dual Display Docking до розетки й позбавивши його мобільності. Хоча, звичайно ж, при необхідності USB-відеоадаптер без проблем можна взяти з собою в далеку дорогу. Як ми вже говорили вище, компактні розміри й мала вагу дозволяють це зробити.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

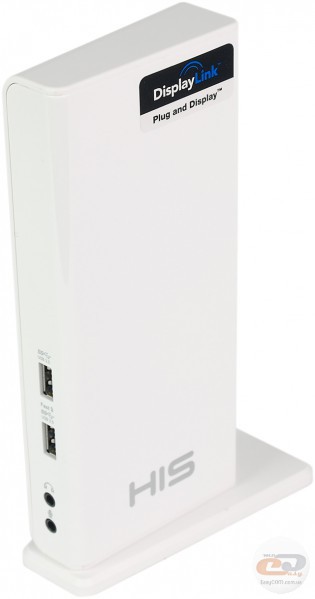

Що стосується дизайну, то він витриманий у загальному стилі всієї серії й чимось нагадує продукцію відомої «яблучної» компанії. Хоча якщо враховувати, що в списку підтримуваних операційних систем значиться Mac OS, то таке оформлення корпусу виглядає цілком логічним. До якості складання не виникло ніяких претензій, що не може не радувати. Даний USB-відеоадаптер буде найчастіше перебувати в усіх на очах, тому ніякі огріхи із припасуванням або обробкою панелей тут недопустимі.

Модель HIS Multi-View x2 Dual Display Docking передбачається використовувати вертикально. Хоча ніяких видимих причин, що перешкоджають її горизонтальному розташуванню, під час тестування ми не виявили.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

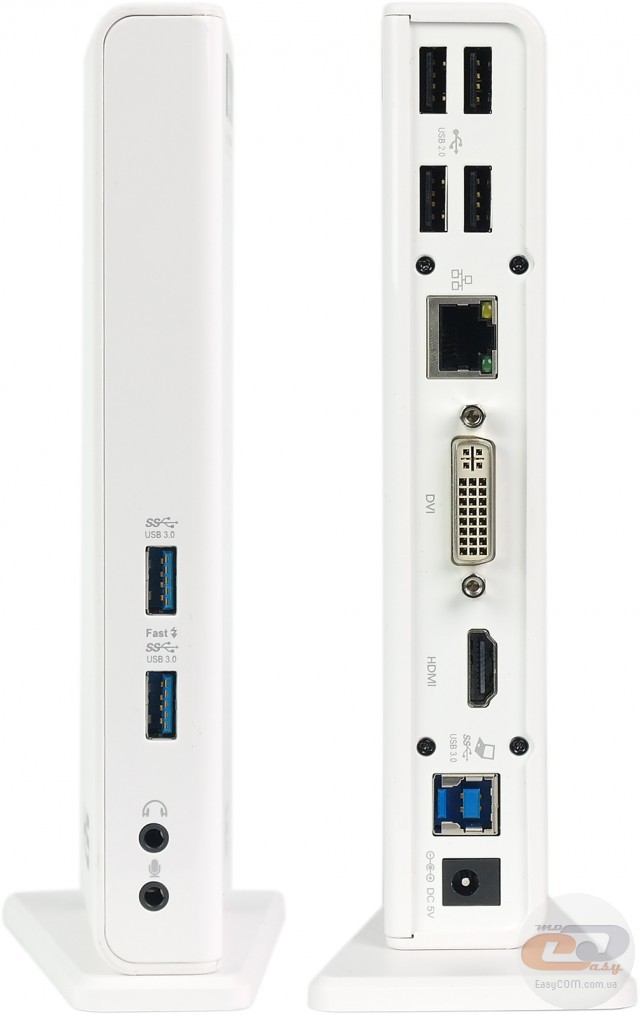

Корпус відеоадаптера буквально всіяний усілякими виходами та роз’ємами. Для їхнього розташування виробнику довелося навіть задіяти два його торці. На першому з них (умовно назвемо його переднім) знаходяться два роз’єми USB 3.0 і два аудіовиходи (3,5 мм) для підключення навушників і мікрофона. Відзначимо, що в даних USB-портах реалізована функція прискореної зарядки приєднаних до них пристроїв. Виробник обіцяє приріст на рівні 60%.

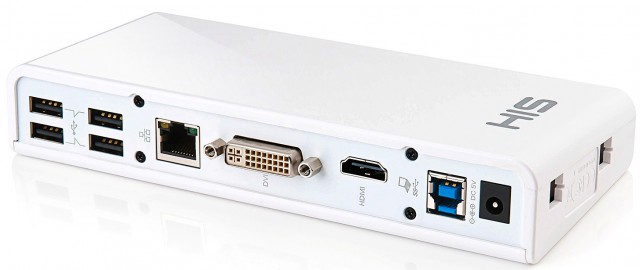

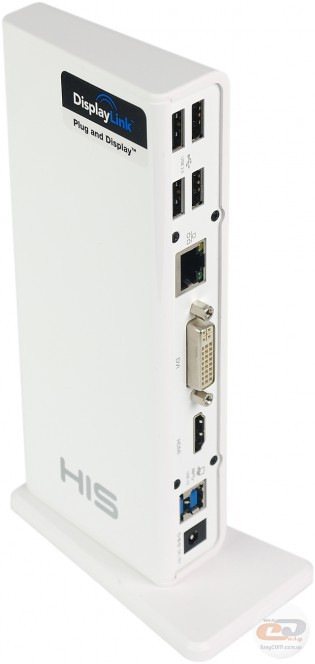

На задній торець винесено куди більше виходів. У нижній його частині можна виявити гніздо для підключення блока живлення та роз’єм USB 3.0 типу B, який використовується для обміну даними відеоадаптера з комп'ютером. Над ними розташовані інтерфейси HDMI і DVI-I Dual Link, що реалізують основний функціонал моделі HIS Multi-View x2 Dual Display Docking - передачу відеосигналу на монітор. Нагадаємо, що порт DVI-I підтримує виведення картинки і на аналогові пристрої, у тому числі й на проектори. Шкода лише, що навіть у топовому рішення так і не з'явилася повноцінна підтримка інтерфейсу DisplayPort. Ні, передача відеопотоку на монітор або телевізор, який обладнаний таким роз’ємом, можлива. Однак при цьому вони повинні мати також спеціальний контролер-трансмітер.

У самому верху задньої панелі розмістилися ще чотири порти USB, щоправда, цього разу вже стандарту 2.0, і вхід LAN для підключення провідної мережі. Особливо таку опцію з гідністю оцінять власники сумісних планшетів і ультрабуків, де не передбачено роз’єму LAN.

Таким чином, до HIS HDOCK1 можна буде приєднувати зовнішні накопичувачі й різну USB-периферію, а також використовувати його в якості мережевої карти та пристрою для швидкої підзарядки мобільних гаджетів.

Внутрішнє обладнання

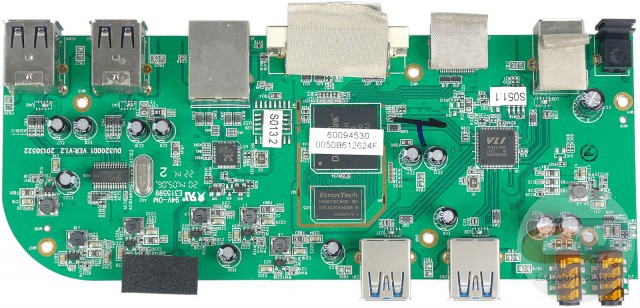

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

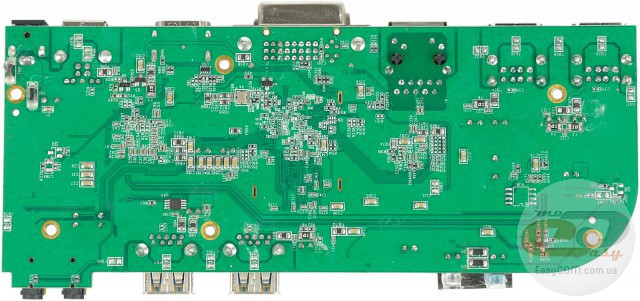

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

Звичайно ж, для реалізації такого функціоналу необхідна й апаратна платформа відповідного рівня. Тому немає нічого дивного в тому, що друкована плата збільшилася в розмірах і обростила додатковими контролерами та перетворювачами живлення. При цьому температурний режим залишився на прийнятному рівні. Після тривалого навантаження на відеоадаптер (перегляд фільму), температура його корпусу склала всього 30,5°C. Тобто падіння продуктивності через перегрівання якого-небудь вузла моделі HIS Multi-View x2 Dual Display Docking не загрожує.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

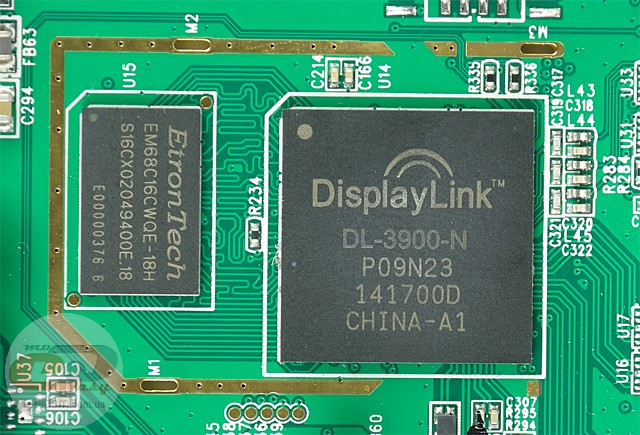

«Серцем» даного рішення є досить продуктивний мультимедійний процесор DisplayLink DL-3900-N. Його основною перевагою в порівнянні з іншими рішеннями є можливість одночасної передачі відеопотоків на два інтерфейси. Іншими словами, до HIS Multi-View x2 Dual Display Docking ви зможете підключити два монітори й паралельно виводити на них картинку. Нагадаємо, у тій же моделі HIS Multi-View USB Portable Docking Station так зробити вже не вийде, незважаючи на те, що вона також обладнана двома відеороз’ємами.

У результаті HIS HDOCK1 дозволяє не тільки дублювати, але й значно розширювати екранний простір шляхом створення мультимоніторної конфігурації на робочому місці. До того ж не будемо забувати, що той же ноутбук або комп'ютер обладнаний своїми власними відеороз’ємами, завдяки чому можна буде ще наростити загальну кількість дисплеїв.

Що стосується максимальної роздільної здатності, то вона обмежена значенням 2048 х 1152 або 2560 х 1600 при використанні двох моніторів. У переважній більшості випадків цього буде цілком достатньо. Формат 4K Ultra HD (3840 х 2160) хоча вже і присутній на ринку, однак ще не набув такої масовості, як Full HD (1920 х 1080). Нікуди не поділася й підтримка 32-бітної глибини кольору. Тобто відображення графічного інтерфейсу із прозорими елементами (наприклад, тема Aero 3D в MS Windows) не стане проблемою для HIS Multi-View x2 Dual Display Docking. Те ж саме можна сказати й про спецефекти, реалізовані у сучасних графічних API, такі як DirectX 10 і 11. На момент анонсу відеоадаптера DirectX 12 ще не був представлений, однак немає ніяких сумнівів, що і з ним не виникне ніяких проблем.

Ще одним важливим моментом є впровадження вдосконаленого алгоритму компресії відео Displaylink DL3, який ефективніше використовує ресурси системи. Тому для повноцінної роботи відеоадаптера й усіх його вузлів вистачить навіть комп'ютера початкового рівня з одноядерним процесором із частотою 1,6 ГГц і 1 ГБ оперативної пам'яті.

У списку сумісних операційних систем компанія HIS вказує тільки недавно випущені програмні продукти: MS Windows 7 / 8 / 8.1 і Mac OS X 10.9. Хоча сам виробник мультимедійного процесора заявляє про підтримку й більш старих версій, зокрема MS Windows XP SP3 / Vista і Mac OS X починаючи з ревізії 10.6.

Підсистема оперативної пам'яті пристрою представлена мікросхемою EtronTech EM68C16CWQE-18H стандарту DDR2 і обсягом 128 МБ, яка працює на частоті 1066 МГц.

HIS Multi-View x2 Dual Display Docking (HIS HDOCK1)

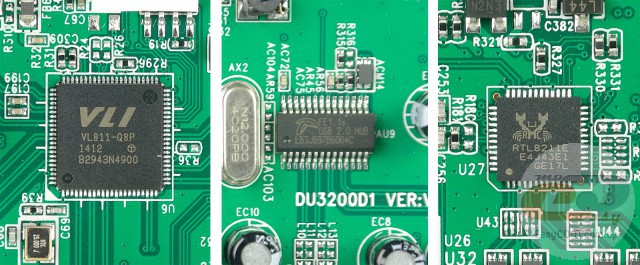

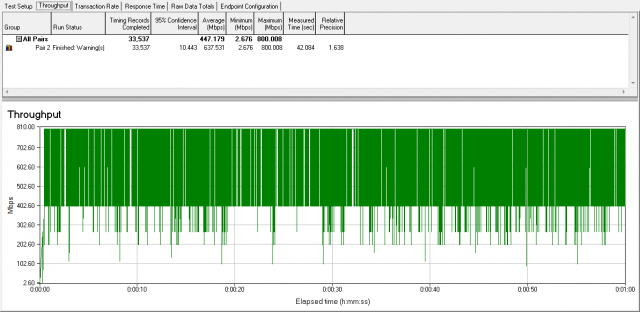

Два порти USB 3.0 для підключення пристроїв, які вимагають високої пропускної здатності інтерфейсу, функціонують під керуванням контролера VIA VL811-Q8P, а за роботу більш повільних роз’ємів USB 2.0 відповідає концентратор FE1.1S. Підтримка ж гігабітного (до 1000 Мбіт/с) провідного мережевого з'єднання реалізована силами чіпа Realtek RTL8211E.

Тестування

Для перевірки можливостей USB-адаптера HIS HDOCK1 використовувалася наступна конфігурація:

Процесор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Материнська плата

ASRock Fatal1ty Z97X Killer

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

Intel HD Graphics 4600

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-660 Gold

Зовнішній портативний накопичувач

Verbatim Store 'n' Go USB 3.0 External SSD (47622)

Перед тим як перейти до опису вражень від роботи з тестованим пристроєм, ще раз нагадаємо, що він не є повноцінним графічним адаптером, а виступає лише своєрідним ретранслятором відеосигналу. Саме ж зображення з самого початку формується на рівні зв'язування CPU+GPU комп'ютера або ноутбука. Тому використовувати традиційну методику тестування для відеокарт у цьому випадку немає ніякого сенсу.

Оцінка якості виведення зображення на підключеному моніторі

Основне призначення моделі HIS Multi-View x2 Dual Display Docking полягає у виведення або дублюванні картинки на додатковий екран. Виходячи із цього, саме дану можливість ми вирішили досліджувати на практиці в першу чергу. Відзначимо, що під час експерименту використовувалося підключення тільки одного монітора й максимально можлива для цього режиму роздільна здатність - 2048 х 1152.

Порівняння якості відтворення відеоролика при передачі сигналу через відеокарту й USB-адаптер HIS Multi-View x2 Dual Display Docking. Відеокарта.

Порівняння якості відтворення відеоролика при передачі сигналу через відеокарту й USB-адаптер HIS Multi-View x2 Dual Display Docking. USB-адаптер.

У результаті картинка без проблем дублюється або масштабується на два пристрої виведення зображення. При цьому візуально немає ніякої різниці між відеорядом, записаним з відеокарти й USB-адаптера: в обох випадках ролик відтворюється плавно й без яких-небудь артефактів. Якщо ж використовувати HIS Multi-View x2 Dual Display Docking у ролі основного пристрою для передачі відеосигналу, то й тут повний порядок: ніяких ривків або замилювання зображення ми не спостерігали.

Порівняння якості відтворення ігрового процесу при передачі сигналу через відеокарту й USB-адаптер HIS Multi-View x2 Dual Display Docking. Відеокарта.

Порівняння якості відтворення ігрового процесу при передачі сигналу через відеокарту й USB-адаптер HIS Multi-View x2 Dual Display Docking. USB-адаптер.

Під час запуску динамічної гри були отримані також відмінні результати. Ігровий процес відображається плавно, при цьому ніяких підвисань картинки чи найменших натяків на запізнення реакції на натискання клавіш або руху мишкою немає й близько. І це з урахуванням того, що HIS HDOCK1 виступав у ролі основного пристрою для передачі відеосигналу.

Під час тестування обидва інтерфейси (HDMI і DVI-I) зарекомендували себе однаково добре, тому на практиці ви можете сміливо використовувати кожен із них. Режим виведення картинки на два одночасно підключені пристрої працює також відмінно: зображення масштабується без яких-небудь проблем, при цьому його якість залишається на дуже високому рівні.
