Огляд і тестування міні-ПК GIGABYTE BRIX GB-BSi3H-6100

Після анонсу влітку 2015 року процесорів серії Intel Skylake, поповнення вже добре знайомої лінійки компактних міні-ПК GIGABYTE BRIX моделями із новітніми CPU залишалося лише питанням часу. І першим неттопом з Intel Skylake, який опинився у нас на тестуванні, став GIGABYTE BRIX GB-BSi3H-6100, який одержав процесор Intel Core i3-6100U з інтегрованою графікою Intel HD Graphics 520 (Intel Gen9).

GIGABYTE BRIX GB-BSi3H-6100

Враховуючи вартість близько $380, стає зрозуміло, що перед нами аж ніяк не бюджетний пристрій, здатний винятково на інтернет-серфінг і відтворення фільмів, а як мінімум хороше робоче рішення, що ми й постараємося перевірити в процесі тестування. Що ж стосується особливостей GIGABYTE GB-BSi3H-6100, то, крім нового процесора, до таких можна віднести традиційні для серії компактні габарити, приємний дизайн і підтримку бездротових інтерфейсів. Давайте ж розглянемо цю новинку докладніше.

Специфікація:

Виробник і модель

GIGABYTE BRIX GB-BSi3H-6100

Процесор

Intel Core i3-6100U (2 x 2,3 ГГц)

Підтримка пам'яті

2 x DDR3L SO-DIMM-слоти з підтримкою до 16 ГБ пам'яті із частотою до 2133 МГц

Графічний адаптер

Intel HD Graphics 520 (24 x 300 – 1000 МГц)

Дискова підсистема

1 x M.2 (M.2 2280)

1 х SATA 6 Гбіт/с

Слоти розширення

1 х mini-PCIe (встановлений модуль Wi-Fi/Bluetooth)

Інтерфейси

4 x USB 3.0

2 х аудіороз’єми

1 х HDMI

1 х Mini DisplayPort

1 x RJ45

1 x роз’єм живлення

1 х замок Kensington

Аудіокодек

Realtek ALC255

LAN

Intel WGI219V (10/100/1000 Мбіт/с)

Wi-Fi / Bluetooth

Intel 3165NGW (802.11a/b/g/n/ac + Bluetooth 4.2)

Блок живлення

Вихідні параметри: 19 В пост. напр., 3,42 А, 65 Вт

Вхідні параметри: 100~240 В зм. напр. при 50/60 Гц

Інше

Підтримка кронштейна VESA 75/100 мм

Розміри материнської плати

105 х 110 мм

Розміри корпусу

46,8 x 112,6 x 119,4 мм

Сайт виробника

GIGABYTE

Сторінка продукту

GIGABYTE GB-BSi3H-6100

Упаковка та комплектація

GIGABYTE BRIX GB-BSi3H-6100 GIGABYTE BRIX GB-BSi3H-6100

Упаковка міні-ПК GIGABYTE GB-BSi3H-6100 виконана у вигляді досить великої картонної коробки, оформленої в темних тонах. На лицьовій її стороні знаходиться зображення самого пристрою. На звороті виробник помістив опис ключових переваг новинки, а також зображення фронтальної та тильної інтерфейсних панелей.

GIGABYTE BRIX GB-BSi3H-6100

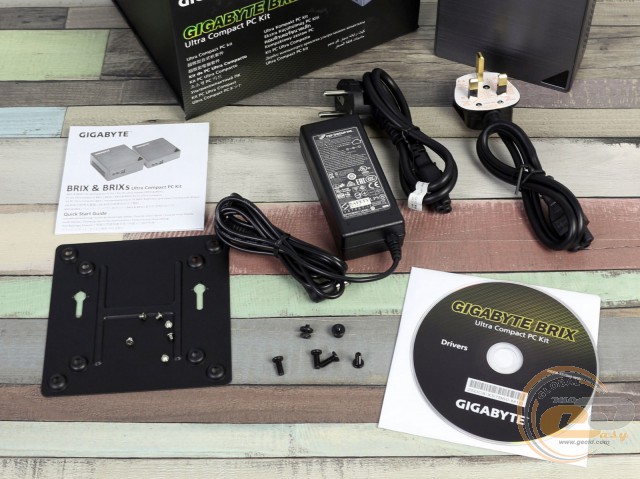

Комплект поставки пристрою включає до свого складу:

  • кріплення VESA;
  • блок живлення із різними вилками;
  • диск із драйверами та утилітами;
  • набір гвинтиків;
  • посібник користувача.

Зовнішній вигляд, розташування елементів

GIGABYTE BRIX GB-BSi3H-6100

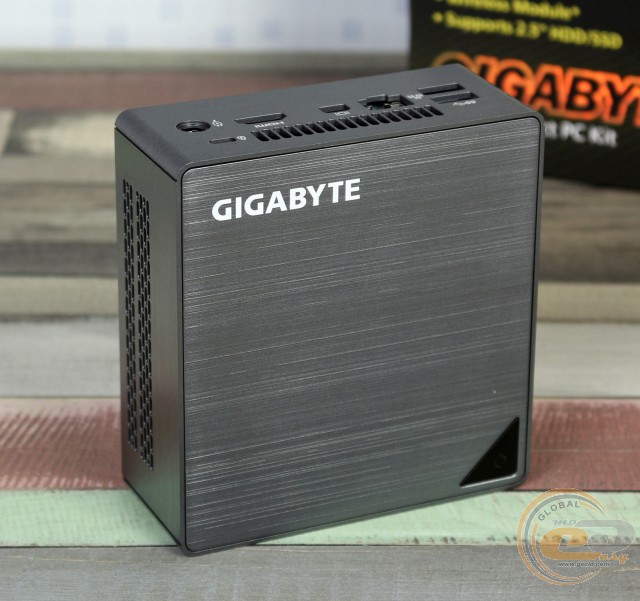

На перший погляд може здатися, що корпус тестованої моделі виконаний із алюмінію. Однак це не так. Використаний у якості основного матеріалу зовнішнього оформлення пластик дуже вдало стилізований під шліфований алюміній. При цьому поверхня набагато практичніша, аніж глянцевий пластик, який зустрічався нам в інших моделях серії GIGABYTE BRIX, оскільки добре приховує відбитки та пил.

Що ж стосується габаритів корпусу, то вони становлять досить скромні 46,8 x 112,6 x 119,4 мм. Нагадаємо, що основною відмінністю серії GIGABYTE BRIX s, до якої й належить тестована модель, від GIGABYTE BRIX є збільшена висота корпусу, яка дозволяє встановити 2,5-дюймовий накопичувач товщиною 7,0 або 9,5 мм.

GIGABYTE BRIX GB-BSi3H-6100

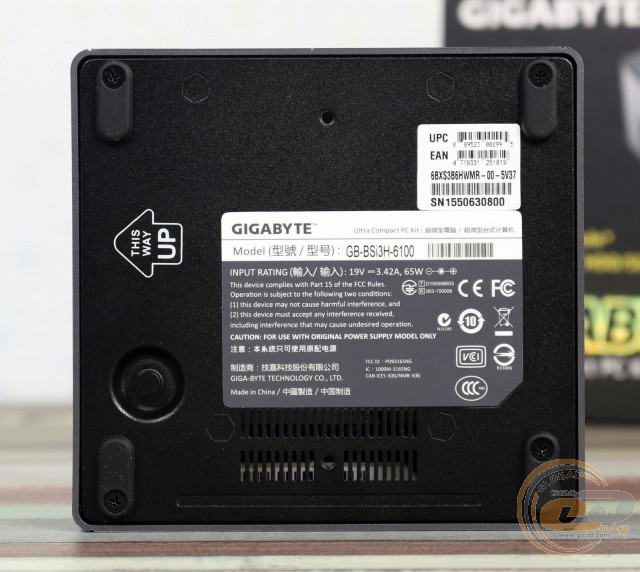

Нижня кришка кріпиться за допомогою чотирьох гвинтів. Також тут знаходиться наклейка з технічними даними. Зокрема, зазначені параметри зовнішнього блока живлення: його потужність повинна бути не менше 65 Вт при напрузі 19 В і силі струму 3,42 А.

Два невеликі отвори по боках призначені для фіксації комплектного VESA-сумісного кріплення.

GIGABYTE BRIX GB-BSi3H-6100

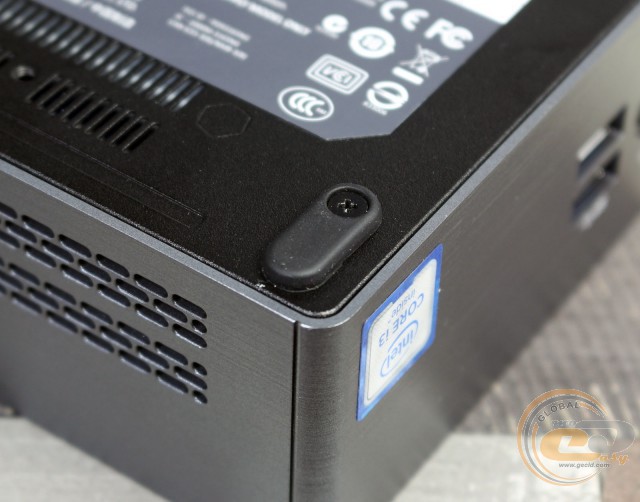

А от чотири невеликі гумові ніжки по краях корпусу поліпшують зчеплення з поверхнею (при встановленні на столі), а також гасять можливі вібрації.

GIGABYTE BRIX GB-BSi3H-6100

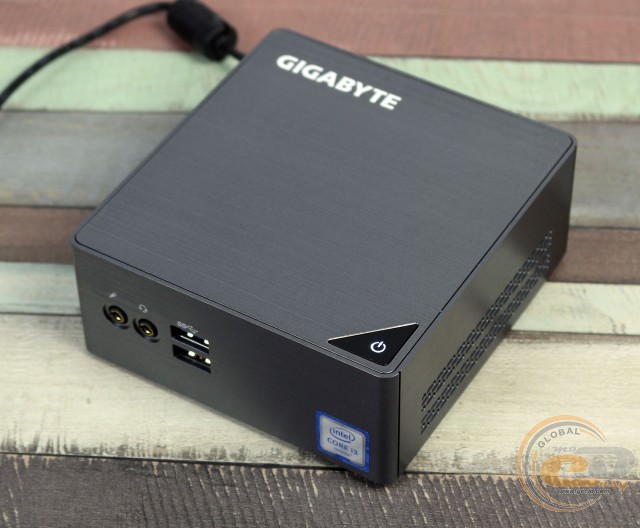

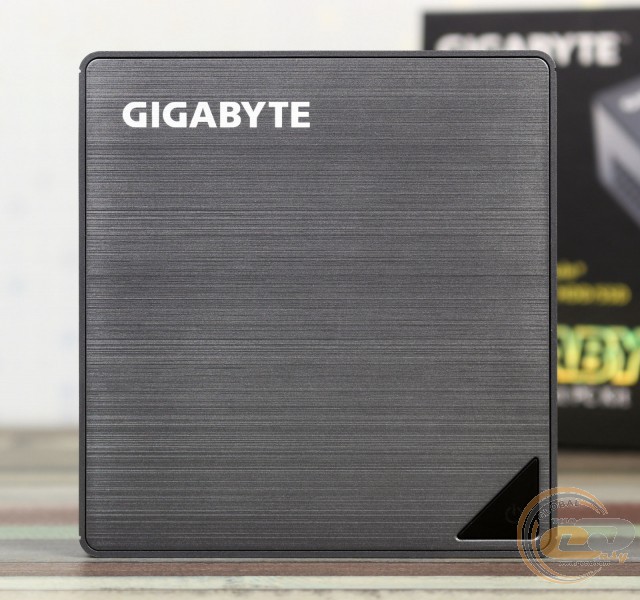

На верхній панелі розташована єдина клавіша, відповідальна за увімкнення системи. Вона має LED-підсвічування синього кольору, яке загоряється після ввімкнення ПК.

GIGABYTE BRIX GB-BSi3H-6100

GIGABYTE BRIX GB-BSi3H-6100

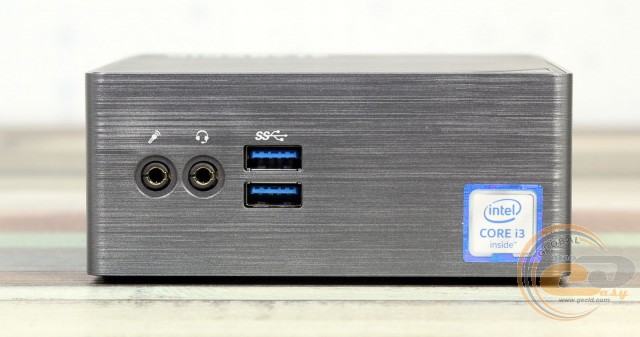

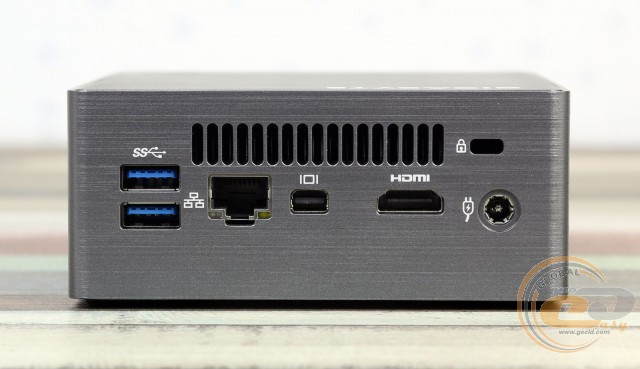

Лицьова та тильна сторони відведені під різні інтерфейси. На передній панелі знаходяться два порти USB 3.0 і два аудіороз’єми для навушників і мікрофона. Інші роз’єми зосереджені на тильній панелі. Тут знаходяться: роз’єм живлення, замок Kensington, HDMI, Mini DisplayPort, мережевий інтерфейс RJ45 і два порти USB 3.0.

GIGABYTE BRIX GB-BSi3H-6100

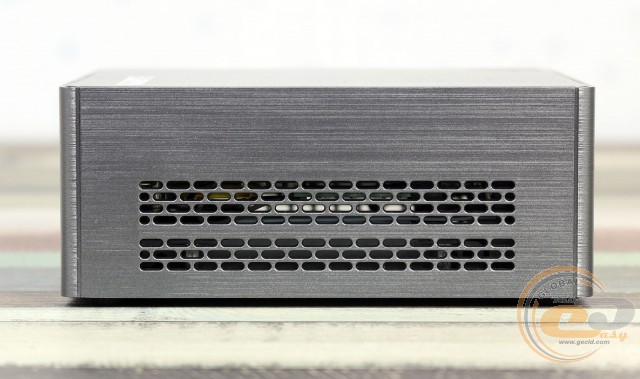

Дві бічні сторони відведені під вентиляційні отвори, які необхідні для кращої циркуляції повітря усередині настільки компактного корпусу.

Внутрішнє компонування

GIGABYTE BRIX GB-BSi3H-6100

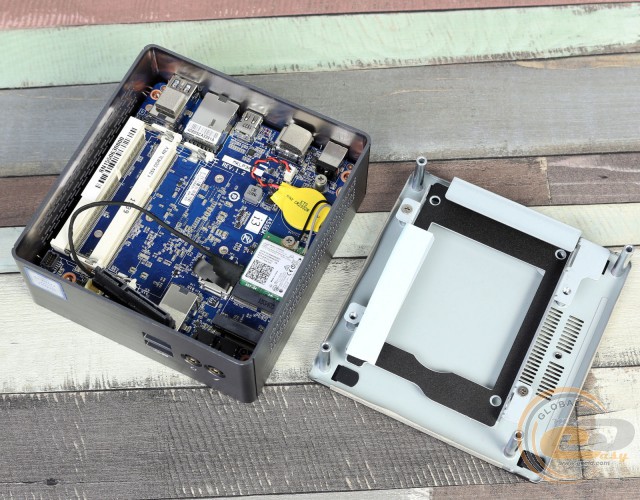

Традиційно для серії GIGABYTE BRIX, усередині пластикового корпусу встановлена алюмінієва рама для кріплення усіх комплектуючих. Зворотна сторона нижньої кришки GIGABYTE BRIX GB-BSi3H-6100 призначена для встановлення 2,5-дюймового накопичувача товщиною 7,0 або 9,5 мм.

GIGABYTE BRIX GB-BSi3H-6100

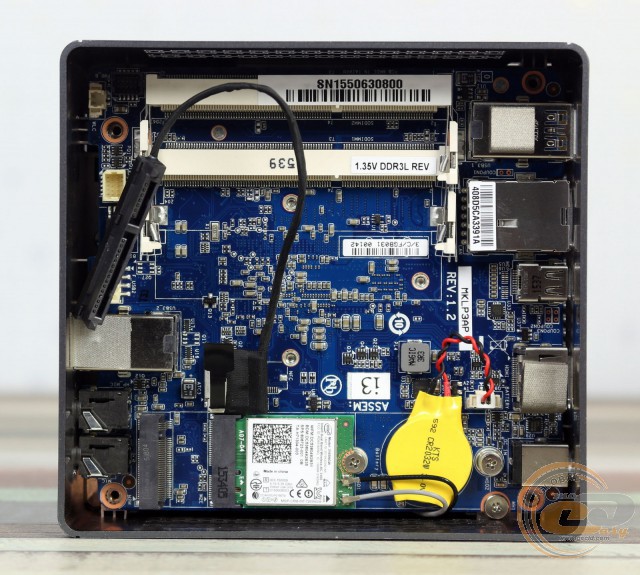

Усередині корпусу в першу чергу звертаємо увагу на два слоти оперативної пам'яті формату SO-DIMM, попередньо встановлений модуль бездротових інтерфейсів Wi-Fi 802.11a/b/g/n/ac і Bluetooth 4.2, а також кабель SATA для 2,5-дюймового диска, підключений до невеликого роз’єму біля модуля бездротових інтерфейсів. Додатково передбачена можливість встановлення другого накопичувача формату M.2 2280.

GIGABYTE BRIX GB-BSi3H-6100

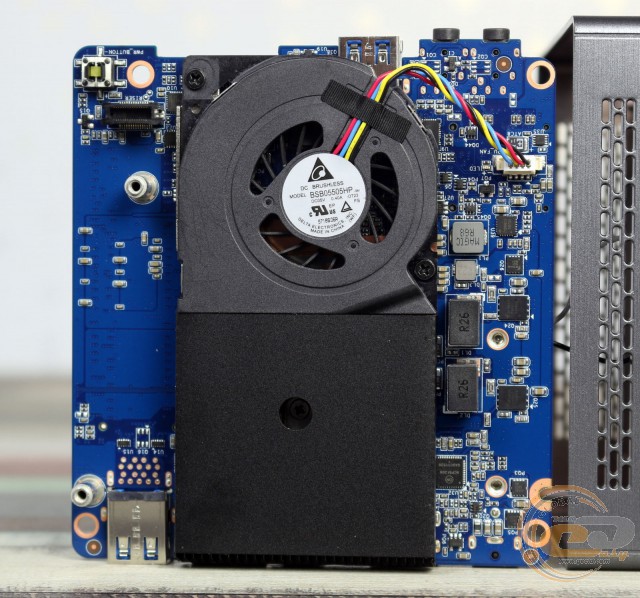

Зворотна сторона материнської плати зустрічає нас досить великою активною системою охолодження ноутбучного формату, а також підсистемою живлення CPU і рядом інших електричних компонентів. Безпосередньо сама материнська плата виконана на компактному текстоліті синього кольору, який лише трохи менший за корпус комп'ютера.

GIGABYTE BRIX GB-BSi3H-6100

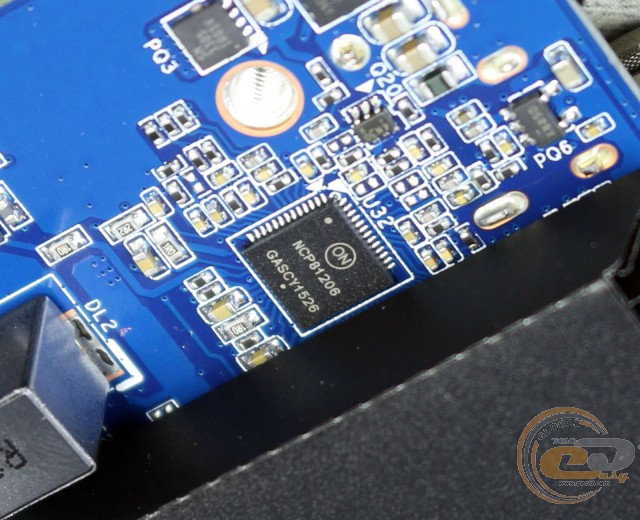

Перетворювач живлення процесора оснований на цифровому ШІМ-контролері NCP81206 виробництва ON Semiconductor.

GIGABYTE BRIX GB-BSi3H-6100

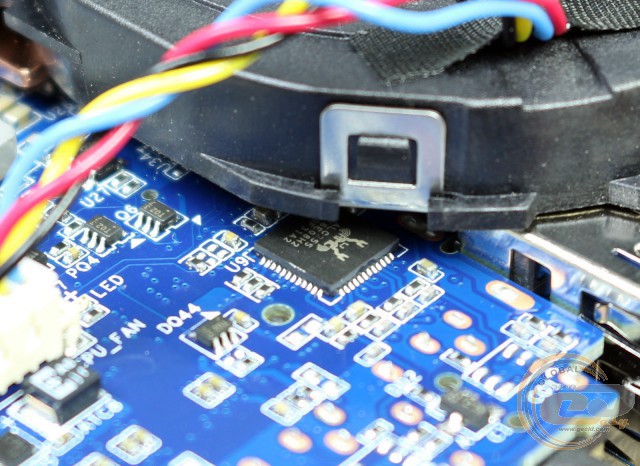

Звукова підсистема розглянутої материнської плати основана на аудіокодеку Realtek ALC255.

GIGABYTE BRIX GB-BSi3H-6100

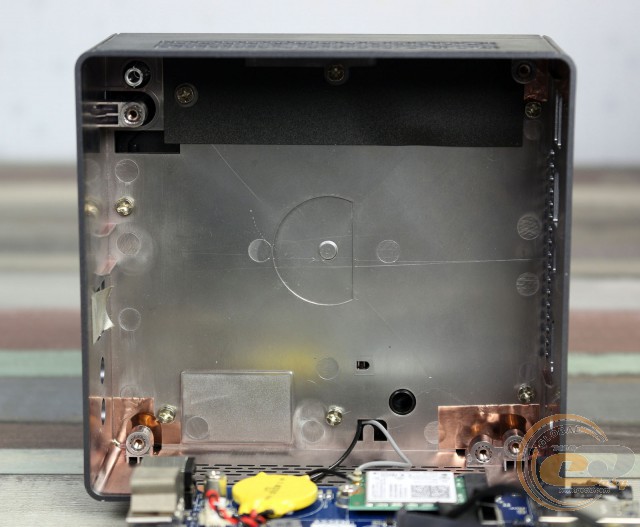

На дні корпусу, із внутрішньої сторони, встановлені антени бездротових інтерфейсів, тому не слід розміщати міні-комп'ютер поблизу джерел радіоперешкод.

BIOS

Тестована новинка оснащена попереднім завантажувачем BIOS Aptio від компанії American Megatrends Inc. Він має класичний інтерфейс, а всі параметри розсортовані по розділах, залежно від їхнього призначення. При цьому функціональні можливості налаштування параметрів досить скромні, а ключовий акцент зміщений винятково на інформативну складову, тобто на демонстрацію окремих параметрів встановлених компонентів.

Апаратна платформа

GIGABYTE BRIX GB-BSi3H-6100

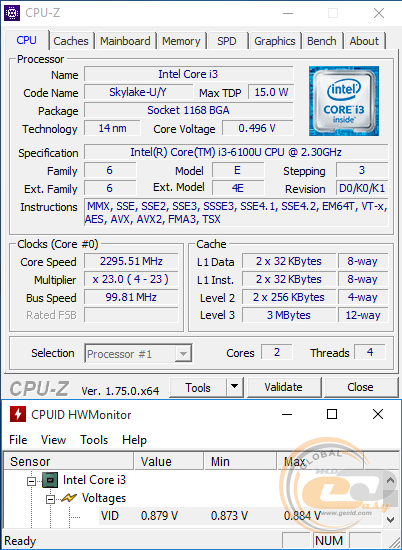

Використовуваний в GIGABYTE GB-BSi3H-6100 2-ядерний процесор Intel Core i3-6100U з тактовою частотою до 2,3 ГГц побудований на базі 14-нм мікроархітектури Intel Skylake. Він характеризується низьким енергоспоживанням: номінальний TDP становить 15 Вт, але при бажанні його можна зменшити до 7,5 Вт. Також підтримується технологія Intel Hyper-Threading, що дозволяє обробляти одночасно до чотирьох потоків.

GIGABYTE BRIX GB-BSi3H-6100

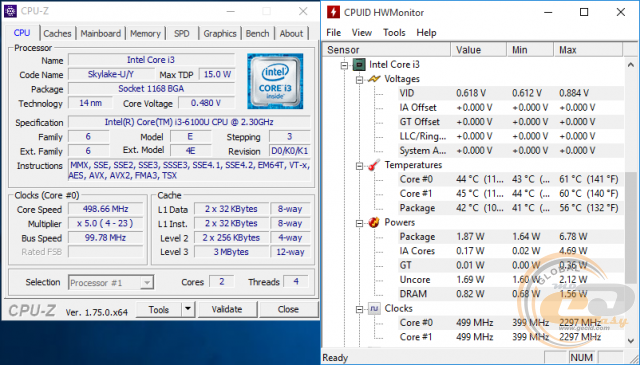

Присутній і режим енергозбереження, у якому робоча частота опускається до 500 МГц, а напруга живлення знижується з 0,879 до 0,618 В.

GIGABYTE BRIX GB-BSi3H-6100

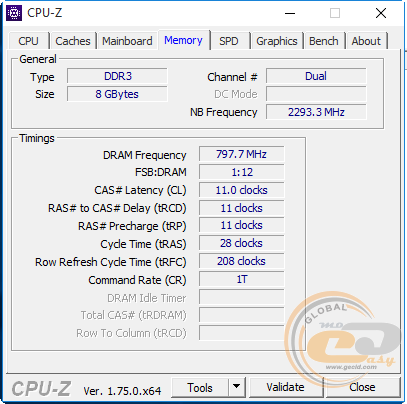

Інтегрований контролер оперативної пам'яті забезпечує підтримку DDR3L-модулів у двоканальному режимі із частотою до 2133 МГц і напругою 1,35 В. Максимальний об’єм оперативної пам'яті становить 16 ГБ.

GIGABYTE BRIX GB-BSi3H-6100

GIGABYTE BRIX GB-BSi3H-6100

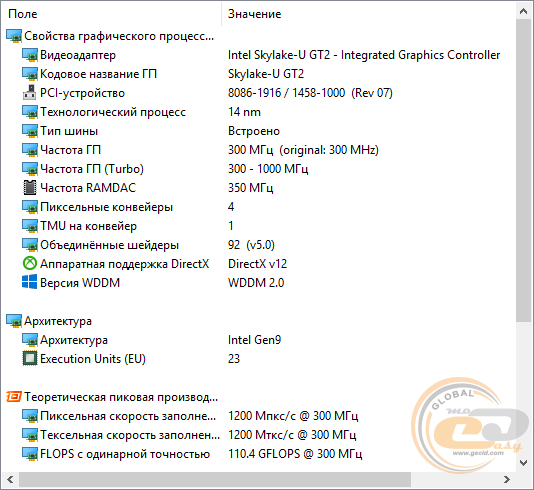

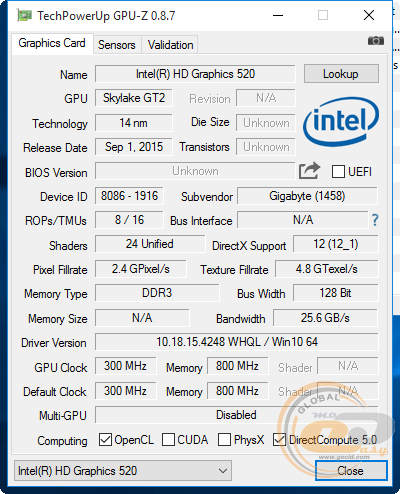

Вбудоване графічне ядро Intel HD Graphics 520 (Intel Gen9) складається з 24 виконавчих блоків (EU). Його базова тактова частота становить 300 МГц, а динамічна може підвищуватися до 1000 МГц. Підтримуються актуальні API DirectX 12 і OpenGL 4.4. Що ж стосується шини пам'яті, то вона може бути 64-бітна або 128-бітна (2 х 64), залежно від кількості встановлених модулів пам'яті й задіяного двоканального режиму роботи ОЗП. У нашому випадку використовувалися дві планки пам'яті, що дозволило підвищити пропускну здатність до 25,6 ГБ інформації за секунду. В іншому випадку вона становила б усього 12,8 ГБ за секунду.
