Огляд і тестування ігрової звукової карти ASUS STRIX RAID DLX

В рамках Computex 2015 компанія ASUS представила громадськості три нові звукові карти, які орієнтовані на геймерів. У більшості випадків інтегровані в материнських платах рішення мало приваблюють запеклих любителів комп'ютерних ігор, оскільки від якості звуку, особливо якщо він виводиться на багатоканальну акустичну систему, іноді може залежати не тільки комфорт самого ігрового процесу, але й виживання у віртуальному світі.

ASUS STRIX RAID DLX

Анонсовані карти належать до серії ASUS STRIX. З початковою моделлю ASUS STRIX SOAR ми вже познайомилися. Даний матеріал присвячений топовій платі ASUS STRIX RAID DLX, яка виділяється серед своїх конкурентів по серії поліпшеною елементною базою та приємним бонусом у вигляді зовнішнього блока керування. При цьому її вартість досягає позначки в $200.

Специфікація

Модель

ASUS STRIX RAID DLX

Інтерфейс

PCI Express x1

Характеристики аудіо

Вихідне співвідношення сигнал/шум (фронтальний вихід)

124 дБ

Вихідне співвідношення сигнал/шум (навушники)

124 дБ

Вхідне співвідношення сигнал/шум

117 дБ

Вихідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (фронтальний вихід)

0,0009%

Вихідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц (навушники)

0,0009%

Вхідний коефіцієнт нелінійних викривлень + шум (THD+N) на 1 кГц

0,000316%

Діапазон відтворених частот (-3 дБ, 24 біт / 96 кГц вхід)

10 – 48 000 Гц

Рівні вихідних сигналів (RCA; 3,5)

Діюче значення (RMS)

2 В

Розмах (P-P)

5,65

Аудіопроцесор

C-Media 6632AX (максимум 384 кГц / 24 біт)

ЦАП

8-канальний ESS SABRE9016A

Частота дискретизації та розрядність

Аналогового відтворення та запису

44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц @ 16 біт / 24 біт

Цифровий вихід S/PDIF

44,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Підтримка драйвера ASIO 2.0

4,1 / 48 / 96 / 192 кГц @ 16 біт / 24 біт

Аналогові виходи

5 х 3,5-мм (навушники, фронтальний, бічні, центр і сабвуфер, тиловий)

Аналоговий вхід

1 х 3,5-мм (комбінований лінійний і мікрофонний)

Цифровий вихід

1 х S/PDIF (комбінований з бічними)

1 х для підключення зовнішнього блока керування

Роз’єм живлення PCIe

1 х 6-контактний

Комплектація

Блок зовнішнього керування

S/PDIF-адаптер

Диск із драйверами

Посібник користувача

Кабель для підключення блока керування

Розміри

190 х 130 х 22 мм

Сторінка компанії

ASUS

Сторінка продукту

ASUS STRIX RAID DLX

Ну що ж, при початковому порівнянні характеристик розглянутої аудіокарти з ASUS STRIX SOAR ми бачимо, що зміни торкнулися в першу чергу ЦАП: замість ESS SABRE9006A використовується технічно більш досконала модель ESS SABRE9016A. У силу зміни елементної бази покращилося співвідношення сигнал/шум і коефіцієнт нелінійного викривлення, при цьому габаритні розміри в карт абсолютно ідентичні.

Зовнішній вигляд

На тестуванні побував інженерний варіант звукової карти, тому оцінити якість та інформативність роздрібної упаковки ми не можемо. У зв'язку з цим відразу ж перейдемо до безпосереднього знайомства з пристроєм.

ASUS STRIX RAID DLX

ASUS STRIX RAID DLX

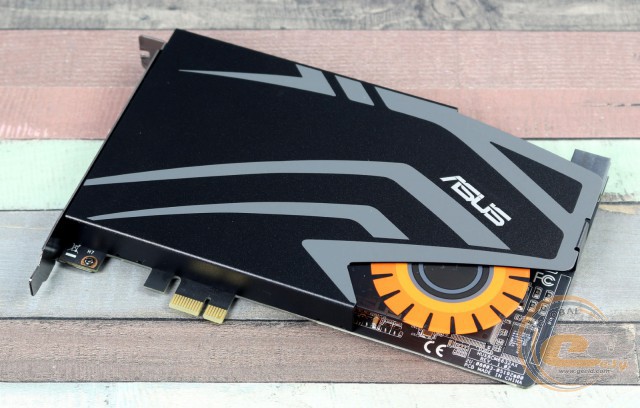

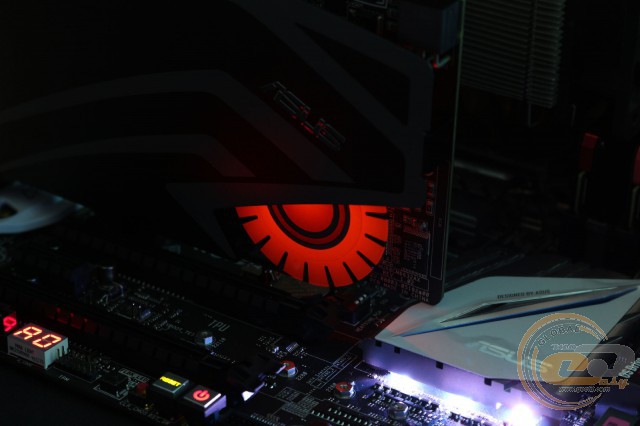

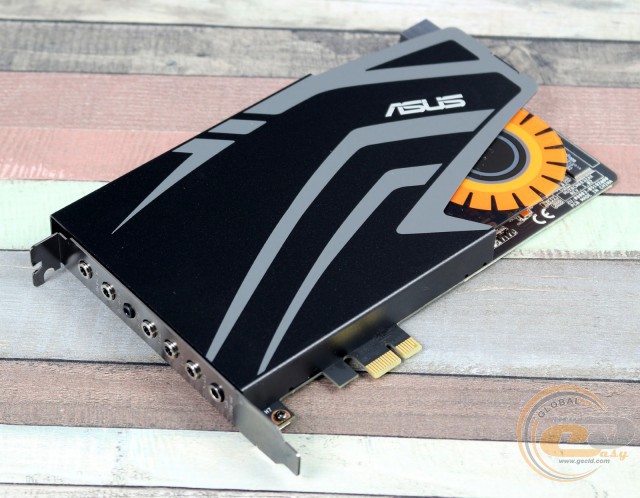

Новинка виконана на повноформатній друкованій платі й займає один слот розширення. Елементна база ASUS STRIX RAID DLX повністю закрита металевим щитком. Крім захисту від механічних пошкоджень він додатково знижує вплив різних наведень усередині корпусу. Дизайн карти стилізований у вигляді ока сови, що є родзинкою будь-якого пристрою серії ASUS STRIX. Не обійшлося й без уже знайомого підсвічування, яке прийде до душі любителям ілюмінації корпусу.

ASUS STRIX RAID DLX

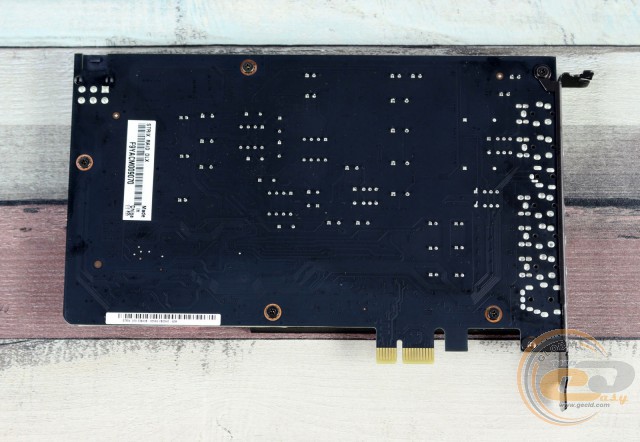

Як і в інших аудіокартах преміум-класу, друкована плата новинки виготовляється за технологією HyperGround. Такий підхід забезпечує додатковий захист аналогового тракту, чутливого до впливу перешкод і наведень. В остаточному підсумку це дає більш високу якість сигналу.

ASUS STRIX RAID DLX

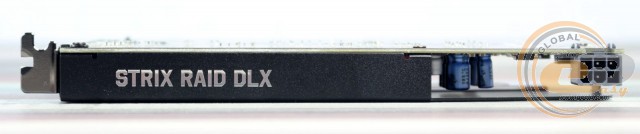

На верхній грані захисного щитка зазначена модель пристрою.

ASUS STRIX RAID DLX

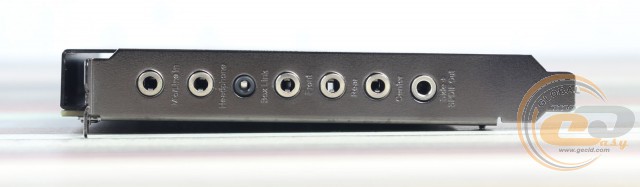

На передній панелі розташовані сім роз’ємів, шість із яких задіяні для підключення навушників і багатоканальних звукових систем, а один виділяється для приєднання зовнішнього блока керування.

ASUS STRIX RAID DLX

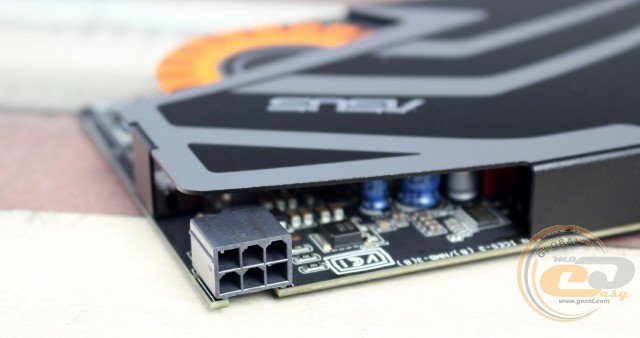

При виборі даної аудіокарти варто пам'ятати, що для роботи їй буде потрібне живлення через 6-контактний роз’єм PCIe. Так що при його відсутності необхідно заздалегідь придбати відповідний перехідник.

ASUS STRIX RAID DLX

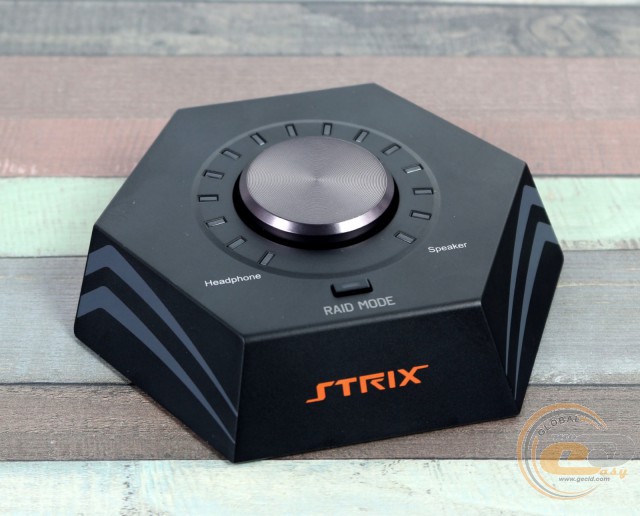

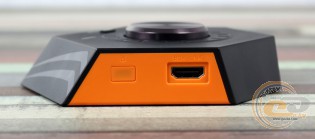

Незаперечною перевагою ASUS STRIX RAID DLX є зовнішній блок керування, який реалізує кілька функцій.

ASUS STRIX RAID DLX ASUS STRIX RAID DLX

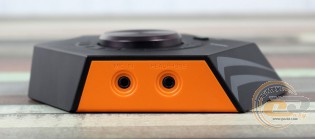

По-перше, він дозволить легко підключити гарнітуру, без необхідності шукати відповідні роз’єми на корпусі, особливо якщо вони розташовані на тильній стороні. По-друге, з його допомогою можна здійснювати швидке регулювання гучності залежно від підключення (навушники або акустична система). Ну і по-третє, під регулятором гучності міститься клавіша швидкого переходу в режим «RAID». Фактично це швидкий перемикач між стандартними й ігровими налаштуваннями звуку. Якщо ви забули перейти в ігровий режим, то тепер немає необхідності згортати/зупиняти гру і виконувати маніпуляції зі звуковими параметрами. Достатньо натиснути одну клавішу, яка знаходиться завжди під рукою.

ASUS STRIX RAID DLX

ASUS STRIX RAID DLX

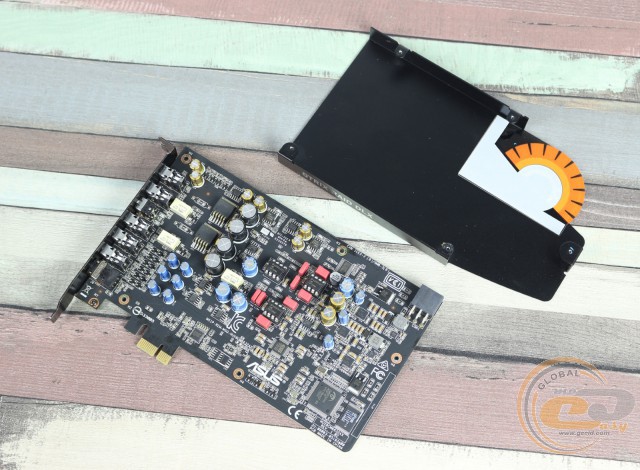

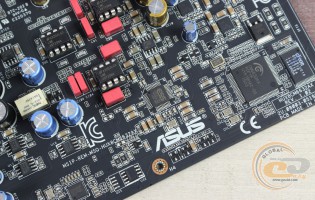

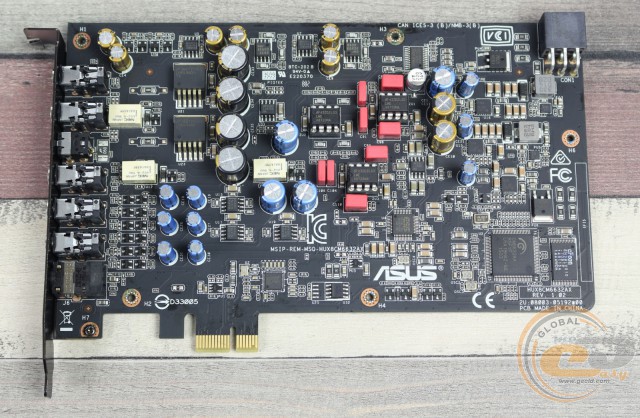

Аналогічно молодшій моделі в якості аудіопроцесора обраний C-Media 6632AX, однак для АЦП в ASUS STRIX RAID DLX розробники використовували мікросхему CIRRUS LOGIC CS5381 (динамічний діапазон 120 дБ). У якості ЦАП використовується 8-канальний чіп аудіофільської якості ESS SABRE9016A (динамічний діапазон 124 дБ).

ASUS STRIX RAID DLX ASUS STRIX RAID DLX

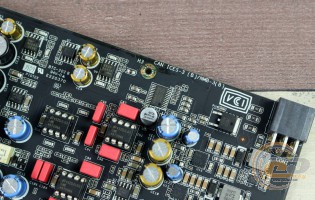

Також тут встановлена пара високоякісних підсилювачів TI LME49600 у зв'язуванні з конденсаторами Nichicon Muse, завдяки чому реалізована підтримка навушників з імпедансом до 600 Ом. Крім цього, у схемі застосовуються високоякісні конденсатори WIMA і значний набір операційних підсилювачів: п'ять TI R4580I, два TI N5532 з низьким рівнем шуму, три TI LME49720NA, один TI LME49720MA з високою точністю відтворення й один TI L4562 із ультранизьким викривленням сигналу.
