Огляд материнської плати ZOTAC IONITX-F-E з процесором Intel Atom N330

Сучасні материнські плати вже мають за замовчуванням на борті все необхідне для їх використання в стандартних умовах. Це дозволяє створювати мініатюрні системи, забравши зайві та найчастіше незатребувані користувачем слоти розширень. Саме для цього ринку була створена платформа NVIDIA ION. Її можливості та переваги над іншими рішеннями ми вже описали в статті «Платформа NVIDIA ION: материнська плата ZOTAC IONITX-A з процесором Intel Atom N330».Зараз тільки звернемо увагу читача на той факт, що дані рішення мають дуже продуктивну інтегровану графіку та дозволяють обійтися всього одним чіпом на відміну від інших рішень для процесорів Intel Atom. А самі ці процесори не даремно були взяті за основу маленьких і досить тихих систем. Вони цілком можуть обходитися без активного охолодження, а це дозволяє створити безшумні рішення з достатньою продуктивністю. Сьогодні ми прагнемо розповісти читачу про саму функціональну плату з компактного сімейства форм-фактору Mini-ITX. Тут є все для створення універсальної медіа станції, і, що є її «родзинкою», вона цілком може стати основою для сучасної ігрової системи.

На даний момент в асортименті компанії ZOTAC є сім моделей материнських плат на основі системної логіки NVIDIA ION, але сьогодні ми будемо казати про ZOTAC IONITX-F-E. Головною її особливістю стала наявність слота PCI Express 2.0 x16, а також модуля Wi-Fi з підтримкою самого нового стандарту 802.11n і передустановленого двоядерного процесора Intel Atom 330.

Специфікація материнської плати ZOTAC IONITX-F-E:

Виробник

ZOTAC

Модель

IONITX-F-E

Чіпсет

NVIDIA ION (GeForce 9400)

Процесор

Intel Atom N330 (dual-core) (1,6 ГГц) Hyper-Threading

Системна шина

533 МГц

Використовувана пам'ять

DDR2 667 / 800 МГц

Підтримка пам'яті

2 x 240-контактних DIMM двоканальної архітектури з підтримкою пам'яті загальним обсягом до 4 ГБ

VGA

NVIDIA GeForce 9400M
 Підтримка DX 10, OpenGL 2.0, Pixel Shader 4.0

HDTV

720p, 1080i, 1080p

Дискова підсистема

3 x Serial ATA 3.0 Гб/с
 1 х eSATA 3.0 Гб/с
 SATA RAID 0, 1, 10

Звукова підсистема

5.1-канальний High-Definition Audio кодек Realtek ALC662
 7.1-канальний звук HDMI

Підтримка LAN

Гігабітний мережний контролер Realtek RTL 8211CL

Бездротова мережа

AzureWave AW-NE771 802.11b/g/n WIFI

Охолодження

Алюмінієвий радіатор (+ опціональний вентилятор)

Роз’єм для вентиляторів

1 x CPU
1 x корпусного вентилятора

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
 1 x VGA
 1 x DVI-D
 1 x HDMI
 1 x eSATA
 1 x коаксіальний і оптичний S/PDIF
 6 x USB 2.0/1.1 порти
 1 x LAN (RJ45)
3 аудіороз’єма
 1 x Wi-Fi антена

Внутрішні порти I/O

4 x USB
3 х SATA
 1 х COM
 1 х Mini PCIE

1 х PCI Express 2.0 x16
 1x S/PDIF вихід
Аудіо роз’єм передньої панелі
 Роз’єм системної панелі

Комплектація

3 x SATA-кабель
 Кабель з роз’ємом живлення SATA
 Вентилятор
 Wi-Fi антена
 Інструкція, посібник та гарантійний талон
 CD з драйверами та ПЗ
 Заглушка панелі I/O

Форм-фактор Розміри, мм

Mini-ITX 6,7"x 6,7"
 170,1 x 170,1

Сайт виробника

http://www.zotac.com/

Свіжа версія BIOS і драйвера можна скачати з сайту підтримки.

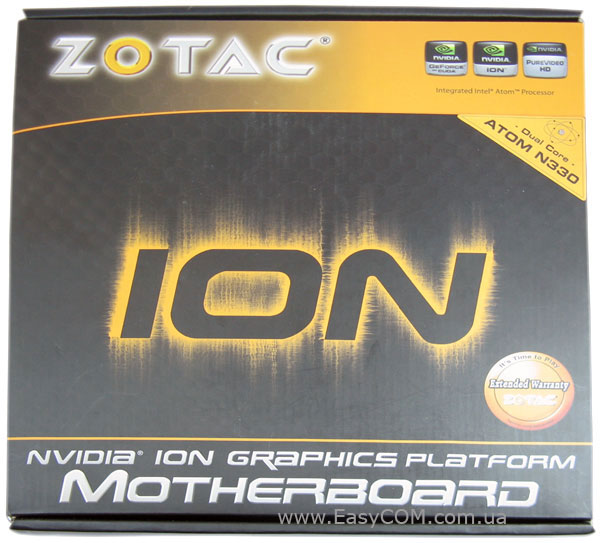

Упаковка материнської плати ZOTAC ION виконана в чорно-жовтогарячих фірмових кольорах компанії ZOTAC. На ній відзначена наявність у комплекті двоядерного процесора Intel Atom N330 і вбудованої продуктивної графіки NVIDIA ION, що має апаратну підтримку HD-відео.

З бічної сторони упаковки дуже зручно відзначені основні особливості материнської плати ZOTAC IONITX-F-E, які дозволяють частково оцінити її функціональність.

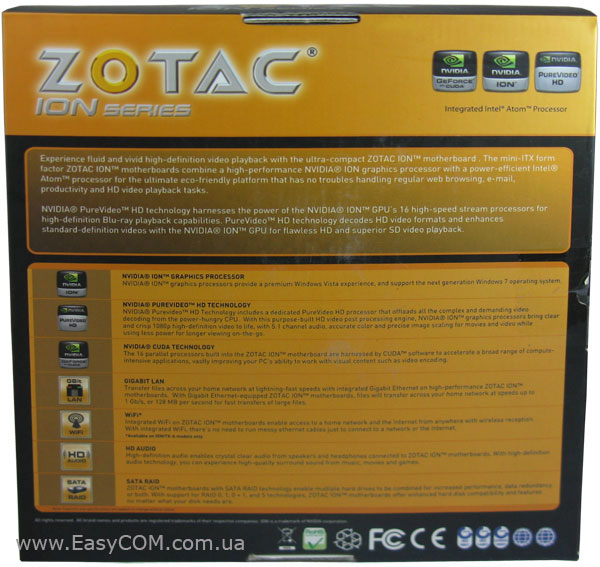

На тильній стороні більш детально описані всі основні переваги даного продукту.

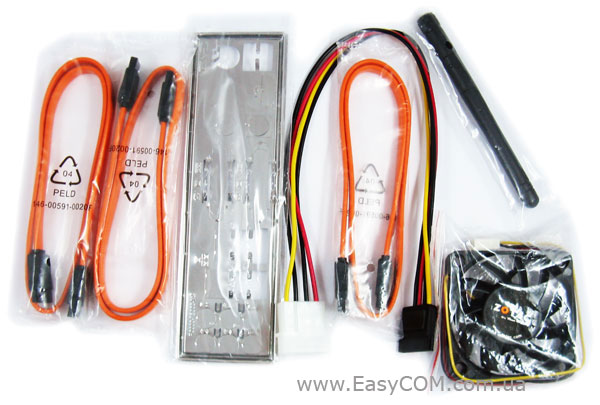

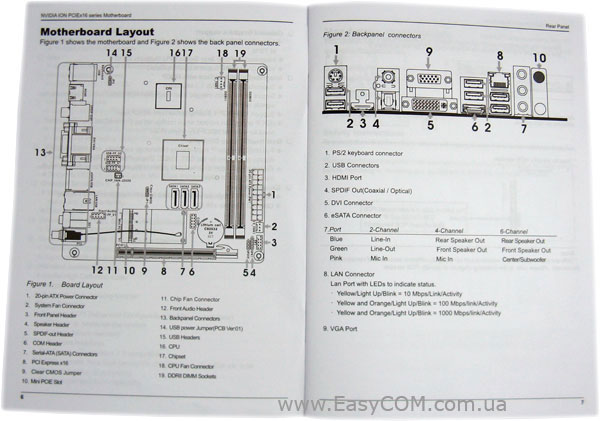

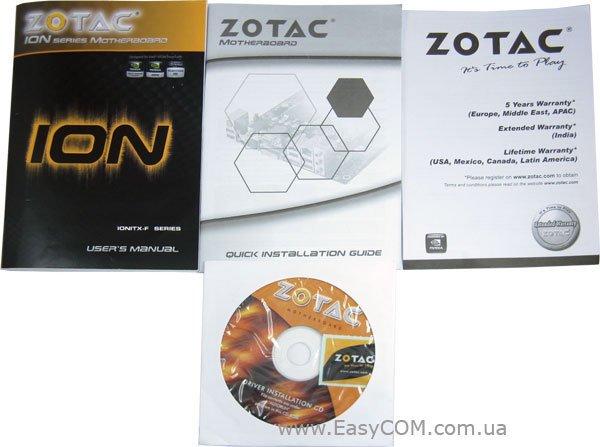

В комплекті з материнською платою ZOTAC IONITX-F-E додається:

  • CD-диск з драйверами;

  • Є, як завжди, докладна інструкція;

  • Вентилятор;
  • Три SATA-кабелі;
  • WiFi-антена;
  • Заглушка панелі I/O;
  • Перехідник на один роз’єм живлення SATA.

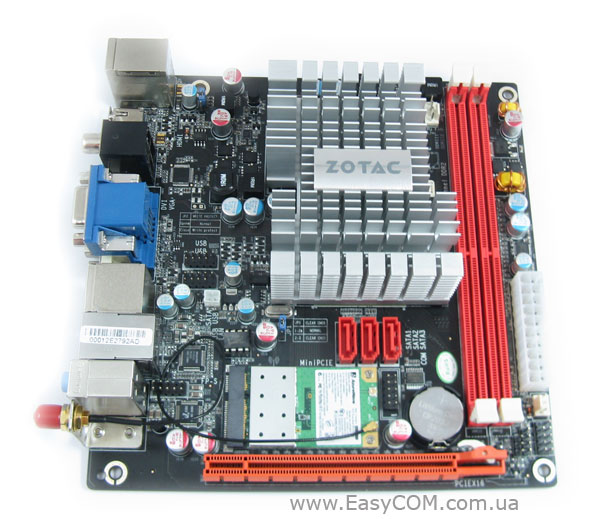

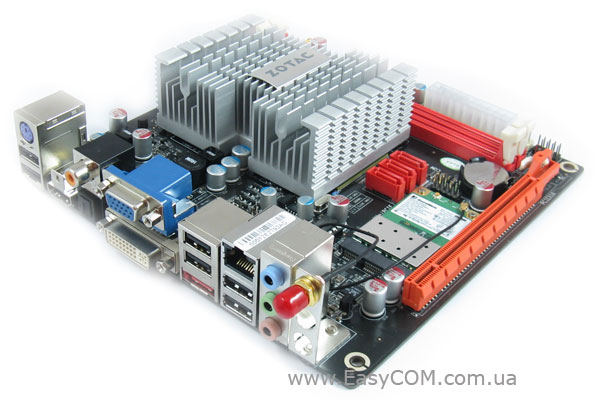

Материнська плата ZOTAC IONITX-F-E виглядає більш ніж компактно, панель роз’ємів введення/виводу займає майже всю висоту плати.

Чіпсет з процесором Atom охолоджуються одним великим алюмінієвим радіатором, на який при бажанні можна встановити вентилятор, що додається в комплекті. Під час тестування радіатор грівся не сильно, тому активний елемент має сенс встановлювати тільки якщо вентиляція в корпусі буде не досить гарною.

На відміну від протестованої нами раніше моделі IONITX-A, описаної в статті «Платформа NVIDIA ION: материнська плата ZOTAC IONITX-A з процесором Intel Atom N330»,тут використовується стандартний блок живлення. Це пов’язано з можливістю встановлення на дану материнську плату високоефективних, а отже і енергоємних відеокарт. До позитивних якостей материнської плати ZOTAC IONITX-F-E можна віднести її компонування тільки конденсаторами полімерного типу.

Слотів для оперативної пам'яті DDR2 всього два, причому ZOTAC IONITX-F-E підтримує двоканальний режим роботи пам'яті.

Крім трьох портів SATA і одного зовнішнього eSATA з підтримкою створення RAID-масивів 0, 1 і 10, для підключення периферії є ще чотири внутрішні порти USB і один COM порт. Якщо не вважати слот Mini PCIE, який звичайно зустрічається тільки на мобільних системах, то на цьому перелік внутрішніх портів можна закінчити. Причому слот Mini PCIE вже заповнений Wi-Fi-модулем, від якого тягнеться провід до роз’єму для антени.

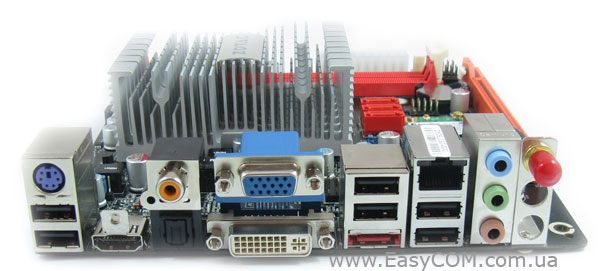

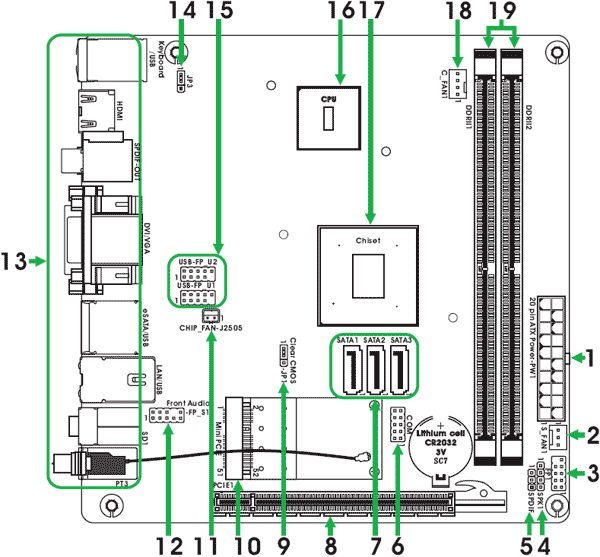

На задню панель материнської плати ZOTAC ION виведені наступні порти: один PS/2 для клавіатури, шість портів USB, порт eSATA, аналоговий відеовихід VGA, цифрові відеовиходи DVI-D і HDMI, роз’єм RJ45 для мережних з'єднань, коаксіальний і оптичний S/PDIF, три роз’єми для 6-канального звуку. Крім того, на задній панелі материнської плати знаходиться роз’єм для Wi-Fi-антени.

Роз’ємів для живлення вентиляторів на материнській платі два. Один 4-контактний для системи охолодження процесора і системної логіки та один 3-контактний для створення вентиляції всередині корпуса.

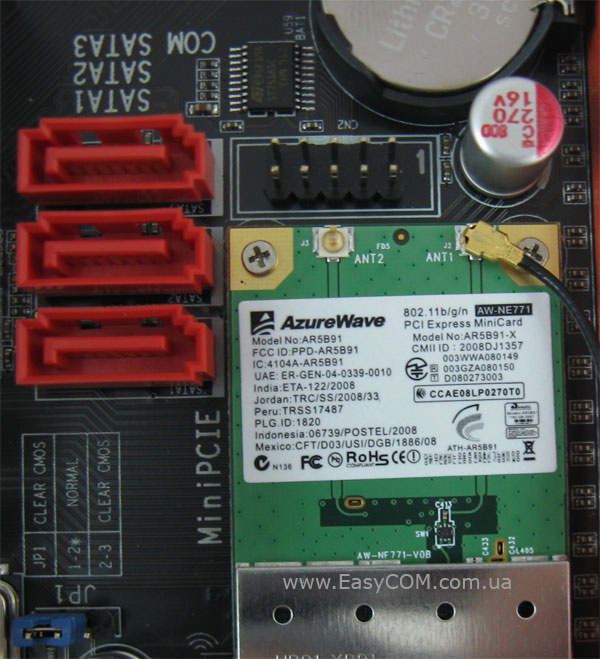

Мініатюрна Wi-Fi-картка AzureWave AW-NE771 має підтримку стандартів 802.11b/g/n, що дозволить підключити таку систему до найшвидшого сучасного бездротового обладнання.

Живлення процесора здійснюється по 1-фазній схемі, якої, враховуючи 8 Вт енергоспоживання процесора Atom N330, буде цілком достатньо.

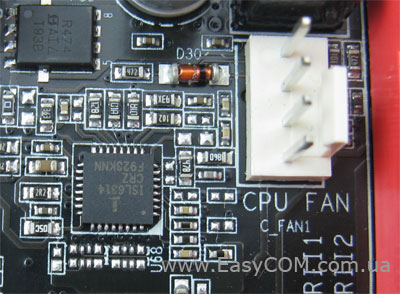

Стабілізатор живлення процесора виконаний на однофазному ШІМ-контролері ISL 6314, який відповідає специфікації Intel VR11.

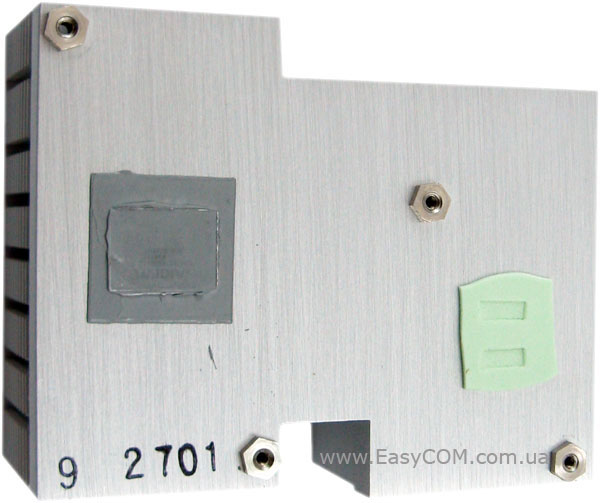

Система охолодження чіпсету та процесора надійно притискається за допомогою пружних гвинтів.

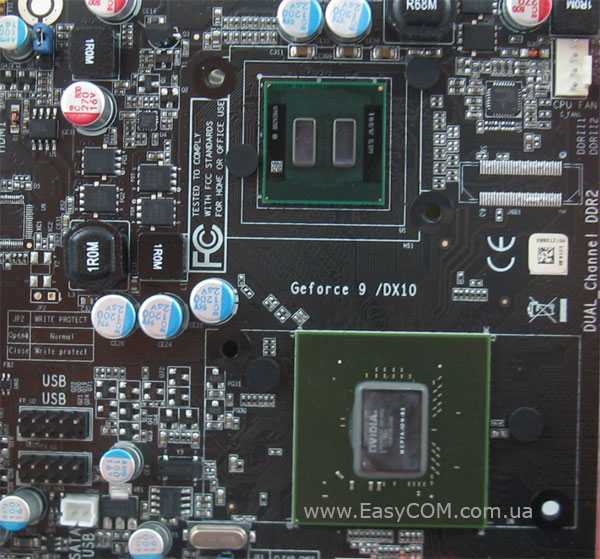

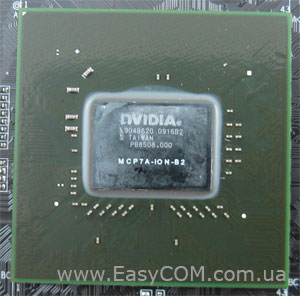

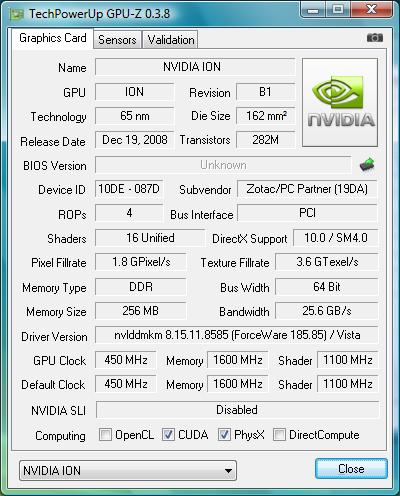

Площа чіпа MCP7A-ION-B2 досить велика – 1225 мм². Він помітно більше самого центрального процесора, причому і гріється він помітно сильніше, тому великий радіатор охолоджує в першу чергу його.

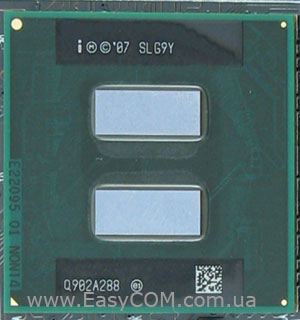

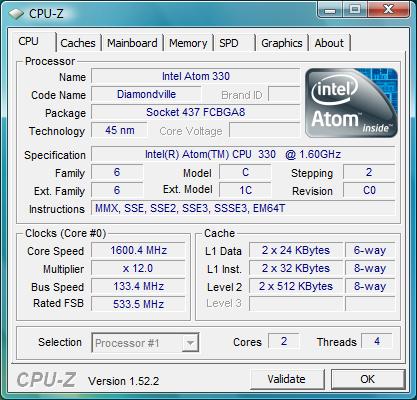

Двоядерний процесор Intel Atom N330, як має бути, впаяний у материнську плату, при цьому видно, що фактично він зібраний з двох Atom N230, розташованих на одній основі.

Специфікація процесора Intel Atom N330:

Модель

Intel Atom Processor 330

Маркування

SLG9Y

Процесорний роз’єм

PBGA437

Тактова частота, МГц

1600

Множник

12

Частота шини, МГц

533

Об'єм кеш-пам'яті L2, КБ

512 х2

Ядро

Diamondville

Кількість ядер

2

Підтримка інструкцій

MMX, SSE, SSE2, SSE3, SSSE3, EM64T

Напруга живлення, В

0,9-1,1625

Потужність, що розсіюється, Вт

8

Критична температура, °C

85,2

Техпроцес

45 нм

Підтримка технологій

Execute Disable Bit
Hyper-Threading Technology

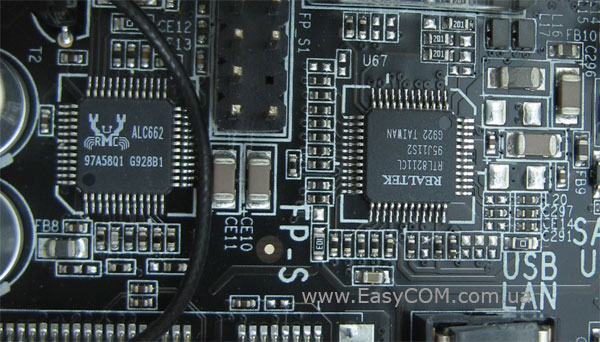

Материнська плата ZOTAC IONITX-F-E може виводити 8-канальний звук по інтерфейсу HDMI або 6-канальний звук преутворений HDA-кодеком Realtek ALC662. Причому його аудіо-роз’єм для фронт панелі підтримує тільки HDA-вихід. Крім того, на ZOTAC ION встановлений мережний контролер фізичного рівня Realtek RTL 8211CL, що підтримує режими 10/100/1000 Мбіт/с.

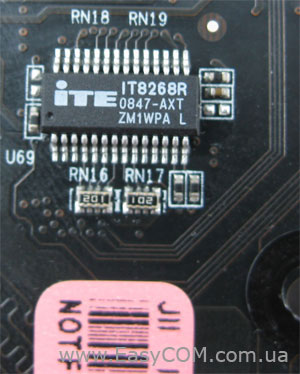

На звороті плати можна знайти мікросхему, відповідальну за можливості розгону та моніторингу ITE IT8268R – це сама нова версія чіпа від цього виробника.

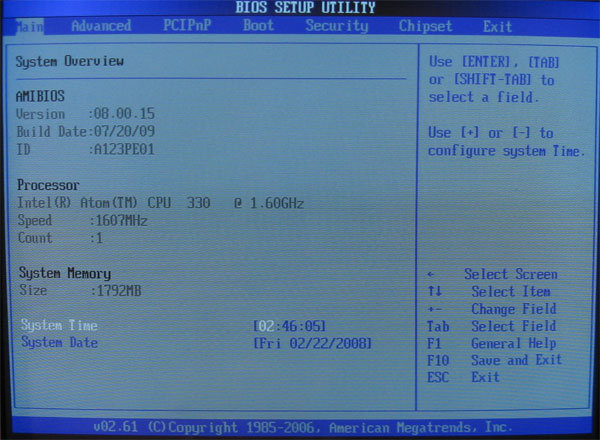

BIOS

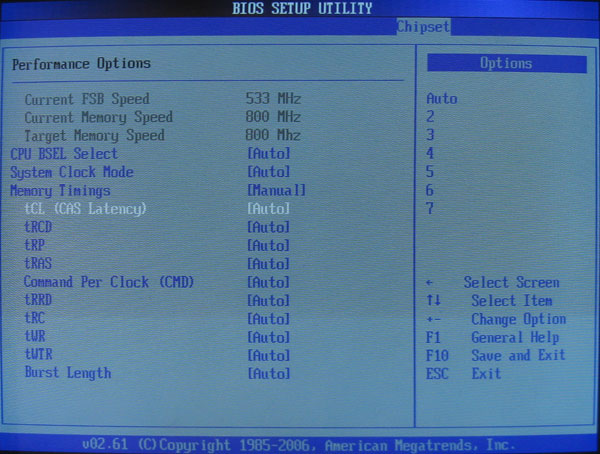

У материнській платі ZOTAC IONITX-F-E використовується AMI BIOS з широким набором налаштувань, за допомогою яких можна навіть розганяти процесор.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

HyperThreading Max CPUID





Системна шина

CPU BSEL Select

533, 667 МГц



Дільник пам'яті

FSB – Memory Ratio

1:1, 5:4, 3:2, Sync Mode



Частота системної шини

FSB Clock

100-2500

1 МГц

Частота пам'яті

Memory Clock

400-1400

1 МГц

Таймінги

Memory Timings

tCL(CAS), tRCD, tRP, tRAS, CMD, tRRD, tRC, tWR, tWTR



Напруга процесора

CPU Voltage

0,0125-0,2

0,0125

Напруга пам'яті

Memory Voltage

2,0; 2,1 В



Напруга на чіпсеті

Chipset Voltage

1,05; 1,1В

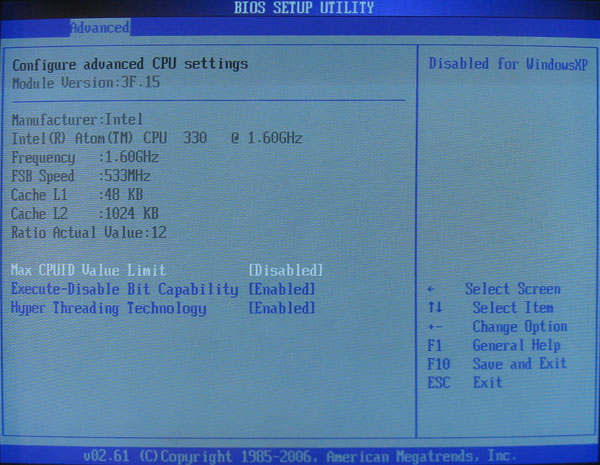

В BIOS є можливість відключення технології Huper-Threading на випадок якщо ви зустрінетеся з додатком, який невірно працює на віртуальному чотирьохядерному процесорі.

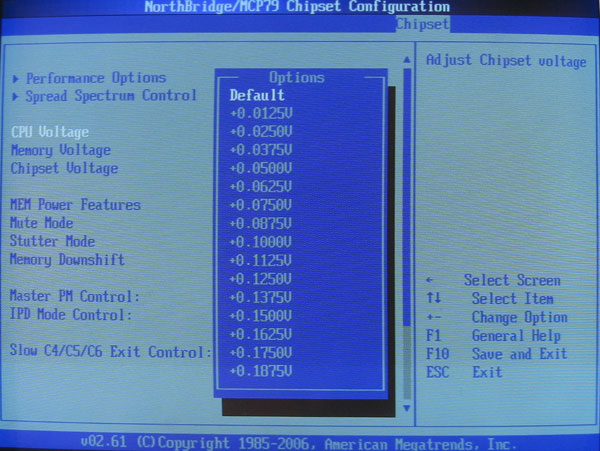

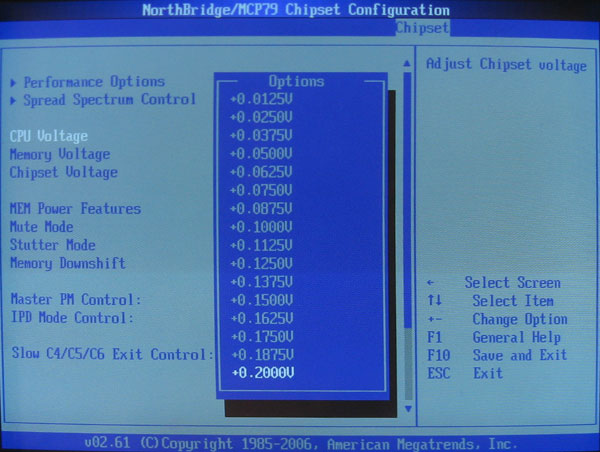

Дивує наявність можливості плавної зміни в досить великому діапазоні напруги живлення процесора. Від +0,0125 В до +0,2 В з кроком в 0,0125 В.

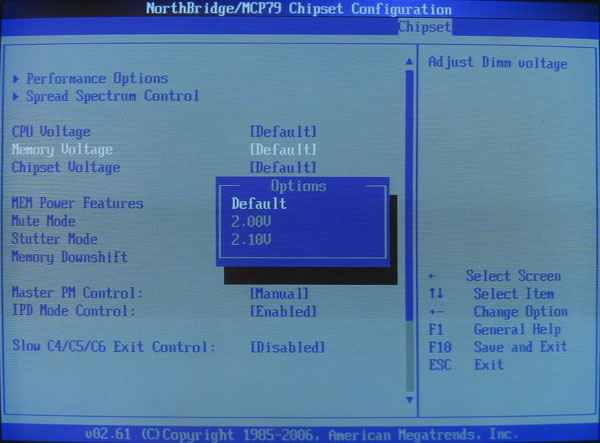

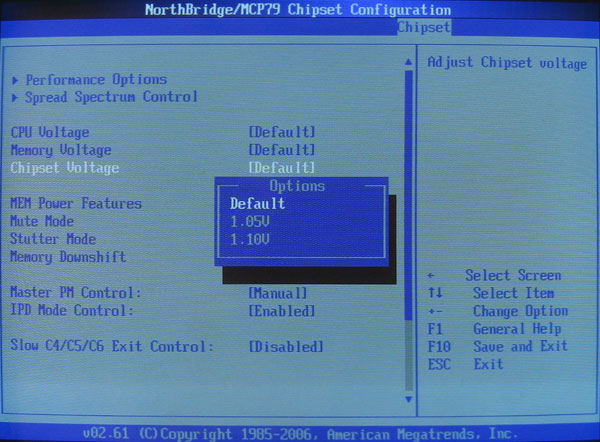

Напругу живлення на чіпсеті можна підняти на 0,1 В, а на пам'яті можна встановити 2,1 В, чого буде достатньо навіть для деяких оверклокерських модулів.

В режимі «Linked» буде активно чотири дільники для завдання робочої частоти оперативної пам'яті.

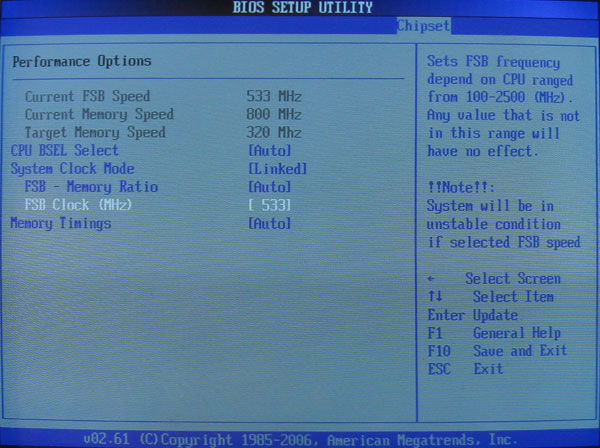

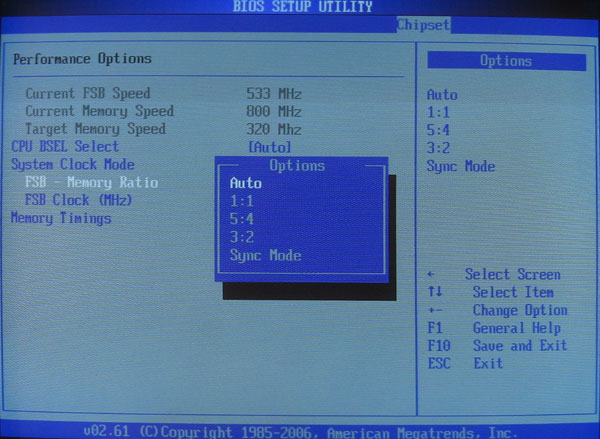

Частоту системної шини та пам'яті можна задавати у двох режимах «Linked» і «Unlinked». У режимі «Linked» частота пам'яті задається за допомогою певних дільників, а в режимі «Unlinked» - вона є як би незалежною від частоти системної шини, хоча, по суті, просто задається за допомогою більш широкого набору дільників.

Є можливість настроїти таймінги та підтаймінги оперативної пам'яті в повному вигляді, що для материнської плати такого класу можна вважати великим плюсом.

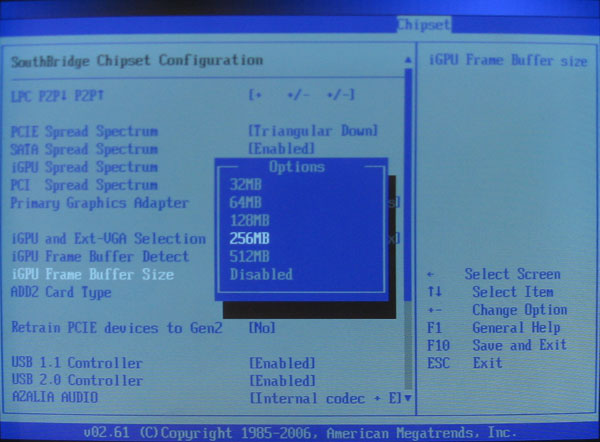

Розмір відеобуфера в оперативній пам'яті дуже зручно можна змінювати від 32 МБ до 512 МБ.

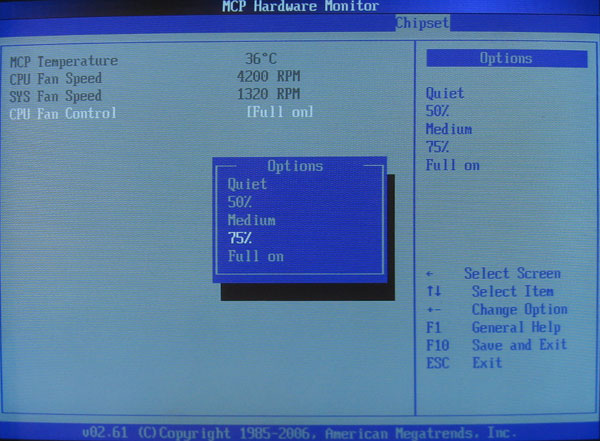

У розділі «MCP Hardware Monitor» можна стежити за температурою чіпсету, а також швидкістю обертання процесорного кулера та корпусного вентилятора. Причому є можливість східчасто обмежити швидкість обертання вентилятора підключеного до роз’єму CPU Fan. Однак за фактом тестування дана функція не включалася. Вентилятор працював на максимальних обертах при будь-яких налаштуваннях CPU Fan Control. Можливо, це буде виправлено в нових версіях BIOS.

Тестування

Оскільки ми вже тестували майже повну копію цієї материнської плати, беручи до уваги компоненти, що впливають на продуктивність, то ми вирішили зробити ухил на специфіку саме цього продукту. В тестуванні нам стало цікаво, наскільки перспективно та виправдано використовувати дану платформу під ігрову систему з встановленням в роз’єм PCI Express 2.0 x16 повноцінної відеокарти. Для тестування були задіяно два відеоприскорювачі на двочіповому NVIDIA GeForce 9800 GX2 з 1 ГБ GDDR3 і одночіповому NVIDIA GeForce 9800 GT з 1 ГБ GDDR3, як досить вимогливий до процесорних ресурсів і один серед самих популярних і доступних на даний момент. Також для більш наочного порівняння ефективності роботи нашого випробуваного в ігрових системах будуть наведені порівняльні графіки роботи відеокарти на GeForce 9800 GX2 в системі з процесором Intel Core 2 Quad Q9550 при його розгоні до 3,8 ГГц (стенд для тестування відеокарт).

Для тестування ми використовували наступне обладнання:

Оперативна пам'ять

2х DDR2-1200 @800 1024 МБ Kingston PC9600

 Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

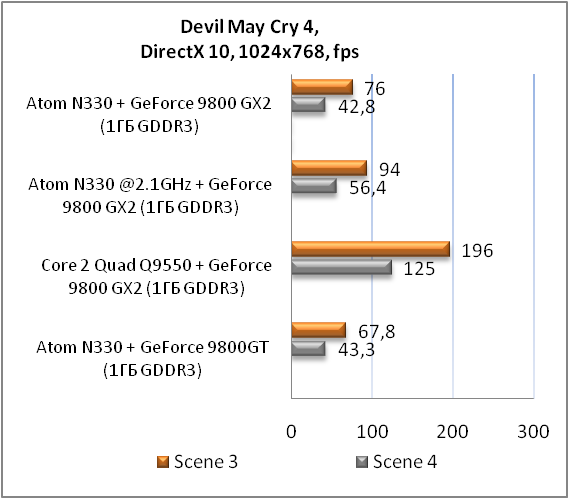

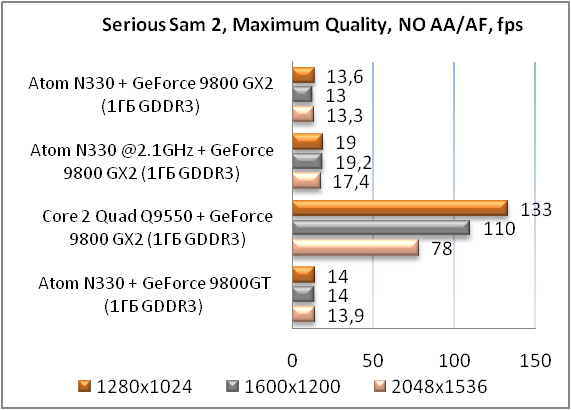

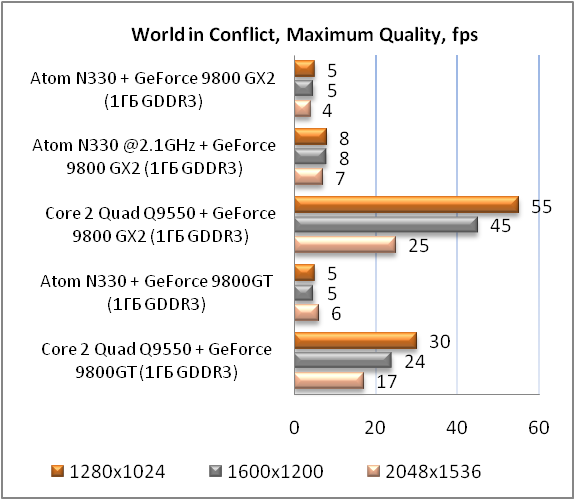

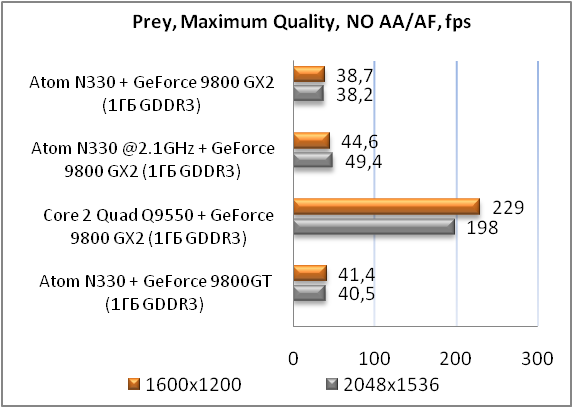

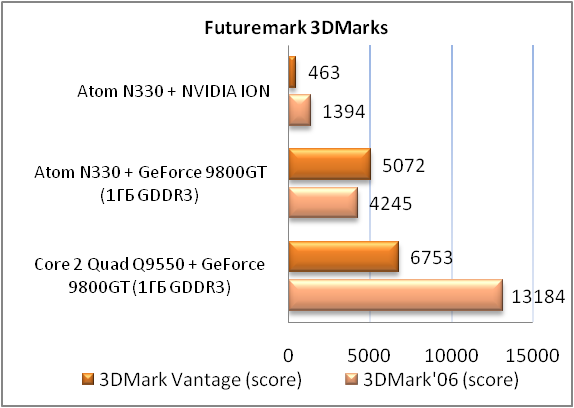

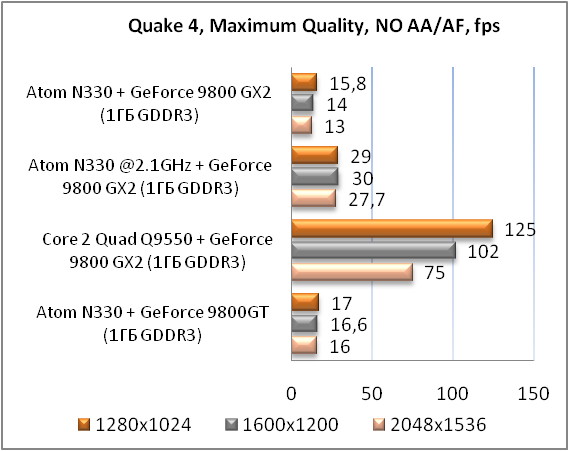

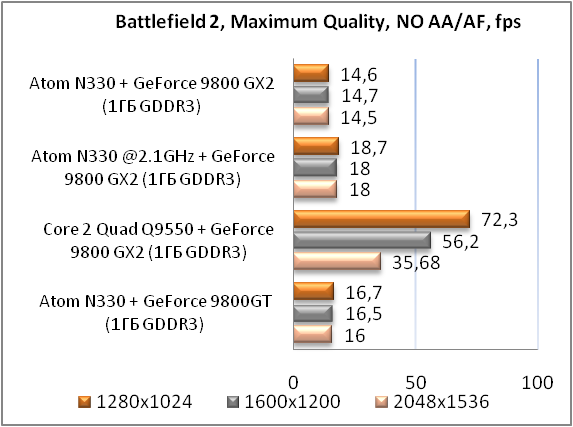

З отриманих результатів бачимо, що навіть при встановленні на плату ZOTAC IONITX-F-E продуктивної відеокарти загальна продуктивність системи не зможе забезпечити нормальну ігрову продуктивність у всіх іграх, але при мінімальних налаштуваннях пограти в переважну більшість, все-таки, вийде. Швидкодія явно впирається в можливості процесора Atom N330.

Можливості розгону

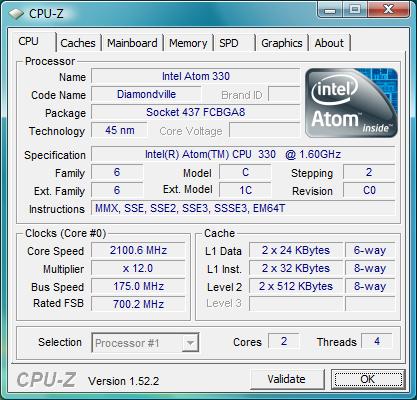

 На материнській платі ZOTAC IONITX-F-E частоту процесора Intel Atom N330 вийшло підняти до 2100 МГц. Це більше ніж наш результат в огляді «Платформа NVIDIA ION: материнська плата ZOTAC IONITX-A з процесором Intel Atom N330». Цьому явно сприяли більш гнучкі налаштування розгону в BIOS і можливість плавної зміни напруги на процесорі. Але говорити про кардинальні зміни і можливості розгону в порівнянні з ZOTAC IONITX-A все-таки не доводиться.



ZOTAC IONITX-F-E

ZOTAC IONITX-F-E

GIGABYTE GA-GC230D

ASUS P5Q-VM



Atom N330

Atom N330 @2,1 ГГц

Atom N230

Core 2 Duo E6300



NVIDIA ION

NVIDIA ION

Intel 945GC

Intel G45



GeForce 9400М

GeForce 9400М

Intel GMA 950

Intel GMA X4500HD

Pcmark'05

CPU

1911

2501

1379

4721

Memory

2395

3018

2379

4202

Graphics

2376

2683

614

2433

HDD

6914

Н/д

7159

Н/д

CrystalMark

ALU+FPU

19171

23741

9634

34402

MEM

7137

8787

4282

11706

HDD

12152

13035

12768

Н/д

GDI+D2D+OGL

14108

17727

4201

8920

Futuremark 3Dmark'05

3Dmark Score

2811

3092

271

1162

CPU Score

4289

5362

1901

6458

Futuremark 3Dmark'06

3Dmark Score

1394

1578

134

936

SM2.0 Score

528

583

62

284

HDR/SM3.0 Score

526

594

-

377

CPU Score

831

1071

480

Н/д

Варто відзначити, що в процесі розгону виявилася недостатня ефективність системи охолодження, навіть при використанні додаткового вентилятора, який маємо в комплекті.

Однак після заміни сухого термоінтерфейса на силіконовий akasa AK-460 картина різко змінилася. Ефективність системи охолодження зросла на 30%, що дозволило нам одержати гарні результати розгону при цілком припустимих температурах роботи.

Розгін процесора більшою мірою поліпшив обчислювальну здатність системи, але при цьому не дуже сильно вплинув на результати тестування графічної підсистеми.

В таблиці ми додали результати тестування материнської плати ASUS P5Q-VM, яка заснована на чіпсеті Intel G45 Express з ведучим у лінійці Intel інтегрованим графічним прискорювачем GMA X4500HD. При тестуванні ASUS P5Q-VM використовувався вже більш продуктивний процесор Intel Core 2 Duo E6300. Незважаючи на це в іграх і тестах 3Dmark бачимо певну перевагу GeForce 9400М у порівнянні з Intel GMA X4500HD.

Тестування звукового тракту на основі кодека Realtek ALC662

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (в діапазоні 40 Гц - 15 кГц), дБ

+0.26, -0.79

Середньо

Рівень шуму, дБ (А)

-87.9

Добре

Динамічні діапазон, дБ (А)

88.0

Добре

Гармонійні викривлення, %

0.0047

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-67.1

Середньо

Інтермодуляційні викривлення + шум, %

0.195

Середньо

Взаємопроникнення каналів, дБ

-86.2

Відмінно

Інтермодуляції на 10 кГц, %

0.045

Добре

Загальна оцінка



Добре

32-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.83

Середньо

Рівень шуму, дБ (А)

-88.7

Добре

Динамічні діапазон, дБ (А)

89.0

Добре

Гармонійні викривлення, %

0.0029

Відмінно

Гармонійні викривлення + шум, дБ(A)

-81.4

Добре

Інтермодуляційні викривлення + шум, %

0.198

Середньо

Взаємопроникнення каналів, дБ

-83.1

Дуже добре

Інтермодуляції на 10 кГц, %

0.012

Дуже добре

Загальна оцінка



Добре

Вбудований аудіо-кодек Realtek ALC662 показує гарні результати тестів, але все-таки він виявляється трохи гірше інших сучасних 8-канальних рішень.

Висновки

Материнська плата ZOTAC IONITX-F-E з двоядерним процесором Intel Atom N330 є однією з самих функціональних реалізацій платформи NVIDIA ION. При встановленні в компактний корпус ZOTAC IONITX-F-E і додаванні відсутніх елементів системи ми одержуємо дуже продуктивний HTPC з можливістю встановлення в слот PCI Express 2.0 x16 високошвидкісного контролера жорстких дисків або іншої карти розширення. За рахунок інтегрованого графічного прискорювача GeForce 9400М и двоядерного процесора Atom N330 дуже компактна система зможе легко програвати відео в HD-форматах (H.264, VC-1 і MPEG-2), а також дозволить навіть пограти в деякі 3D-ігри, хоча і при низькій роздільній здатності та мінімальних налаштуваннях якості. До позитивних якостей ZOTAC IONITX-F-E можна додати наявність на материнській платі модуля Wi-Fi з підтримкою 802.11n і гігабітного мережного контролера.

Використання присутнього на даній платі роз’єму PCI Express 2.0 x16 для встановлення в нього продуктивної відеокарти не допомогло зробити на її основі повноцінну ігрову систему. У всьому винуватий малопродуктивний в ігрових додатках процесор Intel Atom N330. Але, все-таки, при бажанні, установивши дискретний відеоприскорювач, можна помітно прискорити відеосистеми, що розширить ігрові можливості системи, хоча і не дозволить насолодитися всіма сучасними ігровими хітами.

Якість виконання самої плати, як і слід було сподіватися, знаходиться на досить високому рівні. Використання полімерних конденсаторів, встановлення дуже габаритної та ефективної системи охолодження, наявність додаткового кулера в комплекті, все це явно на користь максимальної якості та турботи про користувача. Таким чином, ZOTAC IONITX-F-E стане відмінною основою для побудови дуже тихого сучасного домашнього кінотеатру.

 Позитивні якості:

  • інтегрований і економічний двоядерний процесор Intel Atom N330;
  • продуктивне інтегроване графічне ядро GeForce 9400М;
  • підтримка DirectX 10;
  • апаратне декодування Blu-ray і HD DVD;
  • наявність відеовиходів VGA, DVI-D і HDMI;
  • вбудований бездротовий мережний контролер з підтримкою IEEE 802.11n;
  • зовнішній порт eSATA;
  • коаксіальний і оптичний S/PDIF виходи;
  • гігабітний мережний контролер;
  • можливість розгону процесора;
  • використання полімерних конденсаторів;
  • ефективна габаритна система охолодження;
  • дуже низьке енергоспоживання;
  • наявність роз’єму розширення PCI Express 2.0 x16.

Недоліки:

  • невиправданість використання PCI Express 2.0 x16 для підключення зовнішніх відеоприскорювачів;
  • відсутній контролер FireWire.
