Довідник з налагодження BIOS

Оскільки саме з BIOS і його налагодженнями дуже часто виникають питання, то ми вирішили почати складати довідник, у якому і будемо акумулювати знання на цю популярну тему. Поки що вийшов досить невеликий матеріал, хоча і ввібрав в себе достатньо цікавих даних. Надалі ми плануємо періодично доповнювати цю статтю, щоб максимально повно охопити всі опції, що зустрічаються в BIOS.

Для полегшення пошуку опису налагодження, що вас зацікавив, ми їх всі впорядкували за алфавітом. Також ви можете скористатися і функціями пошуку по документу (в більшості браузерів комбінація клавіш Ctrl+F викликає вікно «Пошуку»).

Звертаємо увагу, що в деяких опціях може бути досить велика кількість варіантів налагодження, що обумовлена класом материнської плати, чіпсетом, виробником і типами підтримуваних пристроїв. Тому, як приклад значення, що налагоджуються, ми будемо наводити найбільш актуальні на момент опису опції.

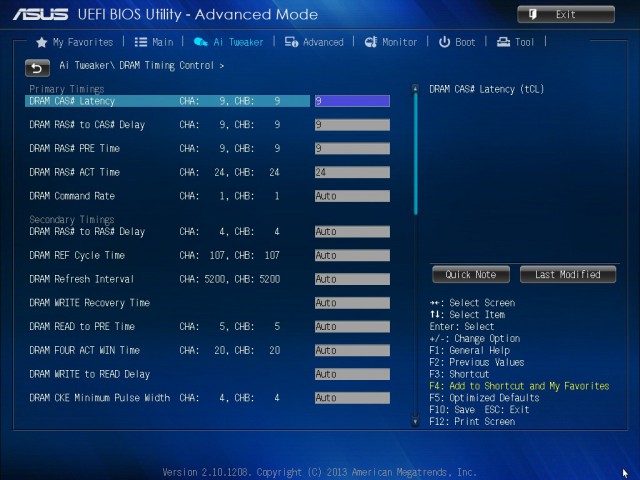

BIOS



Структура довідника:
- Налагодження BIOS за алфавітом;
- Що таке BIOS?
- Як увійти в BIOS?




[0-9 A B C D E F G H I J K L M N O P R S T U V W X Y Z]

0-9

1-Core Ratio Limit - задає граничне значення множника 1-ого процесорного ядра в турборежимі.

  • [Auto] - встановлюється стандартне значення;
  • [8]..[Max] - значення задається вручну, при цьому воно повинне бути більше або дорівнювати множнику, встановленому в параметрі 2-Core Ratio Limit.

2-Core Ratio Limit - задає граничне значення множника 2-ого процесорного ядра в турборежимі. Дана опція стає активною тільки після вибору значення [Per Core] у параметрі CPU Core Ratio

  • [Auto] - встановлюється стандартне значення;
  • [8]..[Max] - значення задається вручну, при цьому воно повинне бути більше або дорівнювати множнику, встановленому в параметрі 3-Core Ratio Limit. В опції 1-Core Ratio Limit не повинне бути обране значення

3-Core Ratio Limit - задає граничне значення множника 3-ого процесорного ядра в турборежимі. Дана опція стає активною тільки після вибору значення [Per Core] у параметрі CPU Core Ratio

  • [Auto] - встановлюється стандартне значення;
  • [8]..[Max] - значення задається вручну, при цьому воно повинне бути більше або дорівнювати множнику, встановленому в параметрі 4-Core Ratio Limit. В опціях 1-Core Ratio Limit / 2-Core Ratio Limit не повинне бути обране значення

3.3V Voltage − відображає поточне значення напруги живлення (у вольтах) на лінії +3,3В.

[xxxx V]

4-Core Ratio Limit - задає граничне значення множника 4-ого процесорного ядра в турборежимі. Дана опція стає активною тільки після вибору значення [Per Core] у параметрі CPU Core Ratio



  • [Auto] - встановлюється стандартне значення;
  • [8]..[Max] - значення задається вручну, при цьому в опціях 1-Core Ratio Limit / 2-Core Ratio Limit / 3-Core Ratio Limit не повинне бути обране значення

5V Voltage − відображає поточне значення напруги живлення (у вольтах) на лінії +5В.

[xxxx V]

12V Voltage − відображає поточне значення напруги живлення (у вольтах) на лінії +12В.

[xxxxx V]

1st Boot Device - перший завантажувальний пристрій
[xxx Drive] [Disabled]
Зазначений в даному пункті пристрій стане першим, з якого BIOS спробує завантажити операційну систему.

2nd Boot Device - другий завантажувальний пристрій
[xxx Drive] [Disabled]
Зазначений в даному пункті пристрій стане другим по рахунку, з якого BIOS спробує завантажити операційну систему.

32Bit Data Transfer – 32 бітний режим передачі даних
[Disabled] [Enabled]
При роботі дискових накопичувачів IDE або інших, які працюють у сумісному режимі, 32 бітний режим оптимізує обмін даними по шині PCI. Якщо його відключити, то може трохи знизитися швидкодія дискової підсистеми, особливо у випадку підключення двох IDE-пристроїв на один шлейф, тому краще ставити опцію в положенні Enabled.

3rd Boot Device - третій завантажувальний пристрій
[xxx Drive] [Disabled]
Зазначений в даному пункті пристрій буде третім, з якого BIOS спробує завантажити операційну систему.

3.3V Voltage, 5V Voltage, 12V Voltage – відображає напругу на лініях живлення +3.3 В, +5 В и +12 В в розділі моніторингу.

A

ACPI 2.0 Support – підтримка ACPI 2.0
[Disabled] [Enabled]
Опція Enabled активує підтримку інтерфейсу керування живленням ACPI (Advanced Configuration and Power Interface) специфікації 2.0, що підтримує 64-розрядні операційні системи і є зворотно сумісною з версією ACPI 1.0b.

ACPI APIC Support – підтримка ACPI APIC
[Disabled] [Enabled]
Опція Enabled активує підтримку Розширеним Інтерфейсом Конфігурування і керування Живленням (ACPI) Поліпшеного Програмованого Контролера Переривань (APIC). Це дає можливість роботи з багатопроцесорними системами і системами з одним процесором багатоядерної архітектури або підтримуючим технологію Hyper-Threading. Для того, щоб операційна система найбільш коректно використовувала можливості багатоядерного процесора, перед її встановленням необхідно включити цю опцію (наприклад, Windows XP автоматично встановить ядро ACPI Multiprocessor PC).

ACPI Suspend Type – Режим припинення роботи
[S1(POS)][ S3(STR)]
В цьому пункті задається, наскільки глибоким може бути сплячий режим роботи ПК:
S1(POS) - у цьому режимі сплячий стан визначається переходом системи в стан низького енергоспоживання всіх компонентів, але при необхідності можна швидко повернутися в нормальний режим;
S3(STR) - у цьому режимі вміст оперативної пам'яті зберігається  в постійній  пам'яті і зупиняються практично всі вузли ПК, що дозволяє йому стати більш заощадливим, ніж у режимі S1(POS), але на повернення в робочий стан з цього режиму піде більше часу.

Active Memory Threshold - дозволяє вручну задати розмір розділу, необхідного для коректної роботи технології Intel Rapid Start Technology. Використання параметра [0] вказує системі визначити необхідний розмір автоматично. При ручному введенні значення необхідно стежити, щоб воно було більше обсягу оперативної пам'яті.

[0] - [Max]

Active Page Threshold Support - дозволяє (значення [Enabled]) / забороняє (значення [Disabled]) системі автоматично задавати розмір розділу, необхідного для коректної роботи технології Intel Rapid Start Technology. Встановлення значення [Enabled] також відкриває доступ до опції Active Memory Threshold, де необхідний розмір розділу можна задати вручну.

[Disabled] [Enabled]

Active to Precharge (Tras, tRAS) – мінімальний час активності рядка
При читанні даних з пам'яті визначає мінімальний час між активацією рядка (RAS#) і початком закриття рядка або подачею команди на попередній заряд (tRP#).

Additional Turbo Mode CPU Cache Voltage - дозволяє задати вручну максимальне значення напруги живлення в адаптивному (динамічному) режимі на кільцевій шині (Uncore/Cache) процесора. Алгоритм пошуку оптимального значення такий же, як і в описі опції Additional Turbo Mode CPU Core Voltage. Дане налаштування стає доступним тільки тоді, коли в опції CPU Cache Voltage обраний параметр

Additional Turbo Mode CPU Core Voltage - дозволяє задати вручну максимальне значення напруги живлення в адаптивному (динамічному) режимі, яка подається на ядра процесора. Для коректної роботи адаптивного режиму керування живленням процесорних ядер спочатку потрібно підібрати в ручному режимі (параметр [Manual Mode] в опції CPU Core Voltage) ту напругу, при якій система з розігнаним CPU поводиться стабільно під максимальним навантаженням. Потім слід отриману напругу живлення встановити в опції Additional Turbo Mode CPU Core Voltage, а в налаштуванні CPU Core Voltage Offset вибрати параметр Additional Turbo Mode CPU Core Voltage. Дане налаштування стає доступним тільки тоді, коли в опції CPU Core Voltage обраний параметр

Additional Turbo Mode CPU Graphics Voltage - дозволяє задати вручну максимальне значення напруги живлення в адаптивному (динамічному) режимі на вбудованому графічному ядрі процесора. Алгоритм пошуку оптимального значення такий же, як і в описі опції Additional Turbo Mode CPU Core Voltage. Дане налаштування стає доступним тільки тоді, коли в опції CPU Graphics Voltage обраний параметр

Adjacent Cache Line Prefetch - дозволяє керувати блоком апаратної передвиборки рядка даних з оперативної пам'яті. Процесор під час роботи намагається передбачити, які дані йому знадобляться найближчим часом для виконання операцій, і завантажує з оперативної пам'яті не один 64-байтний рядок, а два суміжні загальною довжиною 128 байт. Оскільки є висока ймовірність, що другий підвантажуваний рядок виявиться потрібним набором даних для подальшого виконання операцій обчислювальними блоками процесора, є зміст вмикати дану опцію (значення [Enabled]). Її активація може позитивним чином позначитися на швидкодії CPU.

[Disabled] [Enabled]

Administrator Password - підменю, яке містить параметри для керування паролем адміністратора. Він дозволяє одержати повний доступ (перегляд і редагування) до всіх налаштувань BIOS.

Advanced Menu - меню, яке вмикає пункти для керування конфігурацією та фірмовими технологіями, реалізованими в процесорі, чіпсеті, системному агенті та інших компонентах системи.

Agere Firewire 1394 – контролер IEEE 1394a.
[Disabled] [Enabled]
Опція Enabled включає, а Disabled відключає інтегрований контролер IEEE 1394a (FireWire) на чіпі Agere. Відключення контролера, що не використовується, може звільнити системні ресурси для інших пристроїв.

Aggressive LPM Support - забороняє (параметр [Disabled]) / дозволяє (параметр [Enabled]) перехід накопичувачів і контролера портів SATA в енергозберігаючий режим. При частому звертанні до накопичувача й невеликому обсязі оперативної пам'яті дану функцію рекомендується відключати. Налаштування стає доступним тільки тоді, коли в опції SATA Mode Selection обраний параметр

AI Overclocking
[Manual] Налагодження (на материнських платах ASUS) дозволяють визначити тип конфігурування параметрів системи, які стосуються розгону. Опція Manual відповідає режиму користувача, в якому самостійно можна встановити параметри системи, які обумовлюють розгін. Auto відповідає режиму автоматичного налагодження системи, Standard - стандартному вигляду параметрів, N.O.S. - активує роботу фірмової технології ASUS N.O.S. динамічного розгону.

Ai Overclock Tuner - опція, за допомогою якої можна виконати автоматичний розгін комплектуючих (процесор, оперативна пам'ять, BCLK та ін.) на материнських платах від ASUS.

  • [Auto] - встановлюється стандартне значення;
  • [Manual] - оптимізує налаштування процесорного множника (CPU Ratio) і опорної частоти (BCLK Frequency);
  • [X.M.P.] - оптимізує налаштування процесорного множника (CPU Ratio), опорної частоти (BCLK Frequency) і швидкості оперативної пам'яті, а якщо в SPD модулів пам'яті записані XMP-профілі, то материнська плата завантажить найоптимальніший із них.

Ai Tweaker menu - меню в BIOS материнських плат ASUS, яке містить налаштування для оверклокінгу та оптимізації роботи окремих компонентів системи.

All Processor Cores - дозволяє вибрати кількість активних процесорних ядер. Встановлення параметра

AMT Configuration - підменю, яке включає до свого складу налаштування для керування параметрами технології Intel Active Management Technology (віддалений і позасмуговий доступ за допомогою мережевого підключення до ресурсів системи, у тому числі й BIOS, незалежно від її стану).

Anti Surge Support − технологія, яка на материнських платах ASUS реалізує захист від підвищеної напруги на основних лініях живлення (+3,3В, +5В і +12В). Настійно радимо активувати дану опцію, оскільки вона дозволяє попередити вихід з ладу компонентів ПК у випадку поломки блока живлення або його некоректної роботи.

[Disabled] [Enabled]

APM - підменю, у якому згруповані налаштування для керування живленням системи за допомогою підключених до неї пристроїв.

Append db from File (з підменю DB Management) − завантажує додатковий файл бази даних db (більш детально про її призначення читайте в описі пункту DB Management) з підключеного USB-накопичувача, тим самим збільшуючи список додатків, які можуть безпечно завантажуватися під час запуску ПК.

Append DBX from File (з підменю DBX Management) − завантажує додатковий файл бази даних dbx (більш детально про її призначення читайте в описі пункту DBX Management) з підключеного USB-накопичувача, тим самим збільшуючи список додатків, які з тих чи інших причин не пройшли перевірку або є небажаними для завантаження під час запуску ПК.

Append KEK from File (з підменю KEK Management) − завантажує додатковий ключ Key-Exchange Key (більш детально про його призначення читайте в описі пункту KEK Management) з підключеного USB-накопичувача для додаткових баз даних db і dbx, які містять підписи для бажаних / небажаних системних завантажувачів і UEFI-сумісних драйверів. При цьому файл, який містить ключ Key-Exchange Key, повинен бути відформатований відповідним чином.

ASPM Support - опція, за допомогою якої можна керувати енергозберігаючою технологією шини DMI/PCIe на стороні чіпсету. Контролери чіпсету та пристроїв, підключених до нього (через слоти PCI Express у тому числі), завжди повинні працювати синхронно. Тому навіть при відсутності потоку даних вони надсилають сигнали певного виду, які приймаюча частина інтерпретує як порожні й просто ігнорує. За допомогою даної опції можна заборонити передачу порожніх сигналів в одну або обидві сторони, тим самим буде заощаджуватися електроенергія при відсутності потоку даних між процесором і чіпсетом. Однак тільки він з'явиться контролерам шини DMI/PCIe буде потрібний певний час для синхронізації.

[Disabled]

  • [Disabled] - обидва контролери завжди активні й передача порожніх сигналів триває навіть при відсутності потоку даних.
  • [Auto] - встановлюється стандартне значення;
  • [L0s] - у випадку відсутності потоку даних передача порожніх сигналів припиняється в одну сторону, у результаті чого потрібно менше часу для синхронізації контролерів при виході їх з енергозберігаючого режиму.
  • [L1] - у випадку відсутності потоку даних передача порожніх сигналів припиняється в обидва боки, при цьому упускається стан «L0s». У результаті заощаджується більше енергії в порівнянні зі станом «L0s», але також потрібно й більше часу для синхронізації контролерів при виході їх з енергозберігаючого режиму.
  • [L0sl1] - дозволяє обидва стани. Спочатку здійснюється перехід у режим «L0s», а потім − в «L1».

ASUS C.G.I. Function - технологія ASUS C.G.I.
Опція Enabled включає технологію ASUS C.G.I. (Cross Graphics Impeller), що призначена для розгону графічної системи працюючої в режимі CrossFire.

ASUS MultiCore Enhacement - встановлює максимальний множник для всіх ядер при роботі в турборежимі незалежно від того, скільки ядер задіяно в конкретний момент. Активація даної функції дозволить дещо збільшити продуктивність процесора при великих навантаженнях, однак при цьому також зростає його нагрівання. Рекомендується використовувати при частій роботі в багатопотокових додатках або під час одночасного виконання кількох програм, при серйозному розгоні CPU, а також для досягнення максимальних результатів у синтетичних тестах.

[Enabled] [Disabled]

B

BCLK Frequency : DRAM frequency ratio mode - дозволяє задати дільник між опорною частотою та швидкістю роботи оперативної пам'яті. Для стабільної роботи системи рекомендується використовувати значення

  • [Auto] - встановлюється стандартне значення;
  • [100:100] - співвідношення опорної частоти до швидкості оперативної пам'яті рівно 1:1;
  • [100:133] - співвідношення опорної частоти до швидкості оперативної пам'яті рівно 1:1,33.

Синоніми: CPU bus speed : DRAM speed ratio mode.

BIOS EHCI Hand-off – Відключення інтерфейсу EHCI
[Disabled] [Enabled]
Опція Enabled відключає підтримку поліпшеного інтерфейсу хост-контролера USB 2.0 EHCI (Enhanced Host Controller Interface). Інтерфейс EHCI повністю сумісний із стандартами USB 1.1 і 2.0 і покликаний зменшити участь процесора в роботі контролера USB.

BIOS Hotkey Pressed - дозволяє заборонити (параметр [Disabled]) / дозволити (параметр [Enabled]) дистанційний доступ до налаштувань BIOS за допомогою технології Intel Active Management Technology. Дане налаштування стає доступним, тільки якщо в опції Intel AMT обраний параметр [Enabled].

[Disabled] [Enabled]

Block (Multi-Sector Transfer)
[Disabled] При налагодженні режимів роботи SATA-контролера опція Disabled дозволяє виключити режим передачі даних блоками, якщо він не підтримується вашим жорстким диском. Робити це без потреби, звичайно, не варто, бо блокова адресація дозволяє за один раз зчитувати одразу декілька секторів, що, безумовно, прискорює процес обміну даними.

Boot Devices Control − дозволяє задати тип пристроїв, із яких можливе завантаження операційної системи. Зміна параметрів стає доступною, тільки якщо в опції Launch CSM обране значення [Enabled].

[UEFI and Legacy OpROM] [Legacy OpROM only] [UEFI only]

  • [UEFI and Legacy OpROM] − підтримка всіх типів пристроїв і контролерів, у тому числі й застарілих.
  • [Legacy OpROM only] − підтримка тільки застарілих пристроїв і контролерів. При виборі даного значення можливі проблеми зі встановленням та запуском сучасних операційних систем, а також недоступність режимів RAID і AHCI.
  • [UEFI only] − підтримка тільки сучасних UEFI-сумісних пристроїв і контролерів. Дане значення можна вибирати у випадку встановлення операційних систем із сімейств Windows 7 / 8 / 10 або інших версій, які вимагають обов'язкового використання режиму UEFI.

Boot from Network Devices − дозволяє задати тип і пріоритет мережевих пристроїв, із яких можливе завантаження операційної системи. Зміна параметрів стає доступною, тільки якщо в опції Launch CSM обране значення [Enabled].

[Legacy OpROM first] [UEFI driver first] [Ignore]

  • [Legacy OpROM first] − завантаження здійснюється із застарілих пристроїв без підтримки режиму UEFI.
  • [UEFI driver first] − завантаження здійснюється із сучасних UEFI-сумісних пристроїв.
  • [Ignore] − заборона на запуск операційної системи з мережевих пристроїв. Вибір цього значення унеможливлює роботу технології PXE.

Boot from PCIe/PCI Expansion Devices − дозволяє задати тип і пріоритет пристроїв, підключених через слоти PCI Express або PCI, з яких можливе завантаження операційної системи. Зміна параметрів стає доступною, тільки якщо в опції Launch CSM обране значення [Enabled].

[Legacy OpROM first] [UEFI driver first]

  • [Legacy OpROM first] − завантаження здійснюється із застарілих пристроїв без підтримки режиму UEFI.
  • [UEFI driver first] − завантаження здійснюється із сучасних UEFI-сумісних пристроїв.

Boot from Storage Devices − дозволяє задати тип і пріоритет зовнішніх пристроїв для зберігання інформації, з яких можливе завантаження операційної системи. Зміна параметрів стає доступною, тільки якщо в опції Launch CSM обране значення [Enabled].

[Both, Legacy OpROM first] [Both, UEFI first] [Legacy OpROM first] [UEFI driver first] [Ignore]

  • [Both, Legacy OpROM first] − підтримка всіх типів пристроїв і контролерів, однак пріоритет у завантаженні віддається застарілим рішенням, не сумісним з режимом UEFI.
  • [Both, UEFI first] − підтримка всіх типів пристроїв і контролерів, однак пріоритет у завантаженні віддається сучасним UEFI-сумісним рішенням.
  • [Legacy OpROM first] − завантаження здійснюється із застарілих пристроїв без підтримки режиму UEFI.
  • [UEFI driver first] − завантаження здійснюється із сучасних UEFI-сумісних пристроїв.
  • [Ignore] − заборона на завантаження операційної системи із зовнішніх пристроїв для зберігання інформації.

Boot Logo Display − за допомогою даної опції можна задати, чи буде на екрані відображатися логотип виробника та серії материнської плати під час проходження процедури POST-перевірки.

[Disabled] [Enabled]

Boot Logo Size Control − дозволяє задати розмір логотипа, який буде відображатися на екрані під час проходження процедури POST-перевірки. Зміна параметрів стає можливою, тільки якщо в опції Boot Logo Display обране значення [Enabled].

[Auto] [Full Screen]

  • [Auto] − логотип міститься в центрі екрану й має розміри, визначені виробником материнської плати.
  • [Full Screen] − логотип масштабується на всю область екрану.

Boot Menu − у цьому меню зібрані налаштування для конфігурування процесу завантаження комп'ютера й операційної системи.

Bootup NumLock State − визначає статус активності клавіші [NumLock], тобто доступність цифрового блоку клавіш клавіатури під час завантаження ПК.

[On] [Off]

  • [On] − клавіша [NumLock] активна.
  • [Off] − клавіша [NumLock] не активна.

Boot Option Priorities − дозволяє задати пріоритет і черговість пристроїв, із яких відбуватиметься спроба завантаження операційної системи. Кількість і назва пристроїв автоматично визначаються системою після запуску ПК. Якщо в списку доступних варіантів не виявилося підключеного приводу або накопичувача, то це свідчить про неправильне приєднання або його некоректне функціонування.

Boot Override − дозволяє визначити пристрій, із якого буде здійснюватися примусове завантаження операційної системи після виходу з меню BIOS.

Boot Performance Mode - дана опція визначає продуктивність процесора, при якій відбувається завантаження операційної системи. Для економії електроенергії (задіюються стандартні функції енергозбереження) під час цього процесу слід встановити значення [Max Battery].

[Max Non-Turbo Performance] [Max Battery] [Turbo Performance]

C

C1E Support – Технологія C1E
[Disabled] [Enabled]
Керує технологією «C1E Support», що дозволяє відключення блоків процесора під час бездіяльності системи, щоб зменшити його енергоспоживання. Опція Enabled дозволяє роботу технології.

C6 Latency - визначає тривалість затримки перед переходом процесора в стан C6 з попереднього режиму.

[Short] [Long]

  • [Short] - коротка затримка;
  • [Long] - довга затримка.

C7 Latency - визначає тривалість затримки перед переходом процесора в стан C7 з попереднього режиму.

[Short] [Long]

  • [Short] - коротка затримка;
  • [Long] - довга затримка.

CAS# Latency (tCL) – Затримка CAS
[3] [4] [5] [6]
Налагодження визначає затримку (таймінг) пам'яті CAS (Column Address Strobe), та відповідає за кількість тактів (час) між отриманням команди на зчитування і безпосередньо початком зчитування даних з мікросхеми DRAM.

Change Settings (з підменю Serial Port Configuration) - опція, з допомогу якої для інтерфейсу COM можна задати одну з доступних адрес порту введення/виведення, а також номер переривання. Дане налаштування стає доступним тільки в тому випадку, якщо в пункті Serial Port обраний параметр [Enabled].

[IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3]

Channel A DIMM Control - керує доступністю слотів оперативної пам'яті каналу «А».

[Enable Both DIMMS] [Disable DIMM0] [Disable DIMM1] [Disable Both DIMMS]

  • [Enable Both DIMMS] - вмикає обидва слоти оперативної пам'яті каналу «A»;
  • [Disable DIMM0] - відключає перший слот оперативної пам'яті (той, що розташований ближче до процесорного роз’єму) каналу «А»;
  • [Disable DIMM1] - відключає другий слот оперативної пам'яті каналу «А»;
  • [Disable Both DIMMS] - відключає обидва слоти оперативної пам'яті каналу «A».

Channel B DIMM Control - керує доступністю слотів оперативної пам'яті каналу «B».

[Enable Both DIMMS] [Disable DIMM0] [Disable DIMM1] [Disable Both DIMMS]

  • [Enable Both DIMMS] - вмикає обидва слоти оперативної пам'яті каналу «B»;
  • [Disable DIMM0] - відключає перший слот оперативної пам'яті (той, що розташований ближче до процесорного роз’єму) каналу «B»;
  • [Disable DIMM1] - відключає другий слот оперативної пам'яті каналу «B»;
  • [Disable Both DIMMS] - відключає обидва слоти оперативної пам'яті каналу «B».

Chassis 1 Fan Min. Duty Cycle (%) − дозволяє задати нижню межу діапазону швидкостей обертання відповідного вентилятора (у відсотках від максимальної кількості обертів). Дане значення використовується для коректної роботи технології ASUS Chassis Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції Chassis 1 Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі із кроком в 1%. Відзначимо, що значення Chassis 1 Fan Min. Duty Cycle (%) повинне бути менше, аніж Chassis 1 Fan Max. Duty Cycle (%).

[60]...[100]

Chassis 1 Fan Profile − опція, за допомогою якої можна вибрати один із попередньо встановлених профілів або задати режим роботи вентилятора, підключеного до роз’єму «CHA_FAN1» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача). Дане налаштування стає доступним, тільки якщо в опції Chassis 1 Q-Fan Control обране значення [Enabled].

[Standard] [Silent] [Turbo] [Manual]

  • [Standard] − система автоматично регулює швидкість обертання відповідного вентилятора залежно від температури чіпсету.
  • [Silent] − встановлює мінімальну швидкість обертання відповідного вентилятора.
  • [Turbo] − встановлює максимальну швидкість обертання відповідного вентилятора.
  • [Manual] − відкриває доступ до опцій для більш тонкого налаштування схеми роботи відповідного вентилятора. Спочатку визначається діапазон допустимих температур для чіпсету, де нижня межа зафіксована і відображається в полі Chassis 1 Lower Temperature, а верхня задається за допомогою опції Chassis 1 Upper Temperature. Потім таким же чином визначається діапазон швидкостей обертання вентилятора. Різниця ховається лише в тому, що вже обидві межі не є фіксованими й задаються вручну. Щоб виставити нижню межу, потрібно скористатися налаштуванням Chassis 1 Fan Min. Duty Cycle (%), а верхню − Chassis 1 Fan Max. Duty Cycle (%). У підсумку суть роботи технології ASUS Chassis Q-Fan у режимі [Manual] зводиться до наступного: на відрізку Chassis 1 Lower Temperature Chassis 1 Upper Temperature швидкість обертання вентилятора лінійно змінюватиметься в межах Chassis 1 Fan Min. Duty Cycle (%)Chassis 1 Fan Max. Duty Cycle (%) і не буде їх залишати незалежно від температури чіпсету.

Chassis 1 Fan Speed Low Limit − дозволяє системі автоматично контролювати справність вентилятора, підключеного до роз’єму «CHA_FAN1» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача). Для коректної роботи цієї функції потрібно за допомогою доступних параметрів задати мінімальний поріг швидкості обертання вертушки. Якщо під час завантаження комп'ютера кількість обертів вентилятора буде нижчою за задане значення, то на екрані автоматично відобразиться повідомлення у вигляді фрази «System Fan Failure» (або аналогічної за змістом) і подальше завантаження ПК припиниться. Для відключення даної опції слід використовувати параметр [Ignore]. Це налаштування стає доступним, тільки якщо в опції Chassis 1 Q-Fan Control обране значення [Enabled].

[Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

Chassis 1 Lower Temperature − відображає нижню межу діапазону допустимих температур (у градусах Цельсія) для чіпсету. Дане значення використовується для коректної роботи технології ASUS Chassis Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції Chassis 1 Fan Profile. У більшості випадків значення Chassis 1 Lower Temperature фіксоване на рівні прошивання BIOS і не підлягає зміні.

[хх]

Chassis 1 Max. Duty Cycle (%) − дозволяє задати верхню межу діапазону швидкостей обертання відповідного вентилятора (у відсотках від максимальної кількості обертів). Дане значення використовується для коректної роботи технології ASUS Chassis Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції Chassis 1 Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі із кроком в 1%. Відзначимо, що значення Chassis 1 Fan Max. Duty Cycle (%) повинне бути більше, аніж Chassis 1 Fan Min. Duty Cycle (%).

[60]...[100]

Chassis 1 Q-Fan Control − опція, за допомогою якої на материнських платах компанії ASUS можна ввімкнути (значення [Enabled]) або вимкнути (значення [Disabled]) технологію автоматичного керування швидкістю обертання вентилятора, підключеного до роз’єму «CHA_FAN1» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача), залежно від температури чіпсету (ASUS Chassis Q-Fan). Оскільки температура набору системної логіки не завжди є об'єктивним показником нагрівання повітря в системному корпусі або окремих комплектуючих, то слід приділити особливу увагу ретельному налаштуванню схеми роботи даної функції. В іншому ж випадку ви можете не досягнути необхідного ефекту від встановлення додаткових вентиляторів, а лише збільшите загальний рівень створюваного шуму.

[Disabled] [Enabled]

Chassis 1 Speed [xxxRPM] – швидкість обертання корпусних вентиляторів
[Ignore] [N/A]
В даному пункті меню проводиться моніторинг швидкості обертання корпусних вентиляторів у об/хв. Цю функцію можна відключити, якщо встановити в налагодженні опцію Ignore.

Chassis 1 Upper Temperature − дозволяє задати верхню межу діапазону допустимих температур (у градусах Цельсія) для чіпсету. Дане значення використовується для коректної роботи технології ASUS Chassis Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції Chassis 1 Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі із кроком в 1°C. Відзначимо, що значення Chassis 1 Upper Temperature повинне бути більше, аніж Chassis 1 Lower Temperature.

[40]...[75]

Chassis 2 Fan Profile − те ж саме, що й Chassis 1 Fan Profile. Тільки мова йде вже про вентилятор, підключений до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[Standard] [Silent] [Turbo] [Manual]

Chassis 2 Fan Speed Low Limit − те ж саме, що й Chassis 1 Fan Speed Low Limit. Тільки мова йде вже про автоматичний контроль справності вентилятора, підключеного до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]

Chassis 2 Lower Temperature − те ж саме, що й Chassis 1 Lower Temperature. Тільки мова йде вже про вентилятор, підключений до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[20]...[40]

Chassis 2 Max. Duty Cycle (%) − те ж саме, що й Chassis 1 Max. Duty Cycle (%). Тільки мова йде вже про вентилятор, підключений до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[60]...[100]

Chassis 2 Min. Duty Cycle (%) − те ж саме, що й Chassis 1 Min. Duty Cycle (%). Тільки мова йде вже про вентилятор, підключений до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[60]...[100]

Chassis 2 Q-Fan Control − те ж саме, що й Chassis 1 Q-Fan Control. Тільки мова йде вже про застосування технології ASUS Chassis Q-Fan до вентилятора, підключеного до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[Disabled] [Enabled]

Chassis 2 Upper Temperature − те ж саме, що й Chassis 1 Upper Temperature. Тільки мова йде вже про вентилятор, підключений до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[40]...[75]

Chassis Fan 1 Speed − відображає поточну швидкість обертання вентилятора (в обертах за хвилину або RPM), підключеного до роз’єму «CHA_FAN1» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача). Якщо ж вентилятор не підключений, виводиться значення [N/A]. Якщо ви не бажаєте бачити цей показник, виберіть параметр [Ignore].

[xxxx RPM] [N/A] [Ignore]

Chassis Fan 2 Speed − те ж саме, що й Chassis Fan 1 Speed. Тільки мова йде вже про поточну швидкість обертання вентилятора, підключеного до роз’єму «CHA_FAN2» на материнській платі (точну назву роз’єму дивіться на схемі в посібнику користувача).

[xxxx RPM] [N/A] [Ignore]

Chasis Fan Ratio – Визначення мінімальної швидкості обертання корпусних вентиляторів
В настройці «Chasis Fan Ratio» у відсотках визначається мінімальна швидкість обертання корпусних вентиляторів, значенню якої при регулюванні функцією керування швидкістю обертання Chasis Q-fan Control буде відповідати мінімальна температура процесора, зазначена в настройці «Chassis Target Temperature». Практично мінімальна швидкість корпусних вентиляторів визначається за значенням мінімальної напруги живлення встановлених у корпусі вентиляторів і обчислюється з врахуванням того, що при напрузі живлення 12 В швидкість досягає 100%.

Chasis Q-fan Control - функція ASUS Q-fan для керування швидкістю корпусних вентиляторів
[Disabled] [Enabled]
Налагодження «Chasis Q-fan Control» слугує для включення функції автоматичного регулювання швидкістю обертання корпусних вентиляторів, що дозволяє зменшити шум від системного блоку.

Chassis Target Temperature – параметр налагодження Chasis Q-fan Control
[28ºC], [31ºC], [34ºC], [37ºC], [40ºC], [42ºC], [46ºC]
Налагодження необхідне для визначення значення температури процесора, при якій функція автоматичного регулювання швидкістю обертання корпусними вентиляторами ASUS Q-fan буде встановлювати мінімальну швидкість обертання. Це налагодження потрібне для конфігурування параметрів регулятора.

C.I.A.2 - CPU Intelligent Accelerator 2
[Disabled] [Cruise] [Sports] [Racing] [Turbo] [Full Thrust]
Технологія динамічного розгону від GIGABYTE, що при детектуванні навантаження на процесор збільшує частоту системної шини і процесора до певного рівня, залежно від обраного режиму:
Cruise - розгону на 5 або 7%;
Sports - розгону на 7 або 9%;
Racing - розгону на 9 або 11%;
Turbo - розгону на 15 або 17%;
Full Thrust - розгону на 17 або 19%.

Clear Secure Boot keys (з меню Secure Boot) − видаляє всі стандартні ключі технології Secure Boot. Функція стає доступною, тільки якщо в опції OS Type (з меню Secure Boot) обране значення [Windows UEFI mode].

Clock Over-Charging Mode
Налагодження необхідне для підвищення стабільності шини FSB при роботі на підвищених частотах. Чим вище при розгоні встановлюється частота, тим вище рекомендується вибирати і значення в настройці Clock Over-Charging Mode, але варто врахувати, що це викличе підвищення нагрівання північного мосту чіпсету.

Configure SATA as – Вибір інтерфейсу для пристрою SATA
[IDE] [RAID] Контролер Serial ATA підтримує декілька режимів роботи. Першим є режим емуляції паралельного інтерфейсу передачі даних ATA звичайного IDE пристрою, що необхідно для сумісності. Другий режим дозволяє створювати RAID масиви. Третій режим - це фактично рідний для Serial ATA протокол AHCI (Advanced Host Controller Interface), у якому реалізовані такі функції оптимізації звертання до жорсткого диску, як NCQ (Native Command Queuing), Hot Swap, Port Multiplier, Staggered Spin-Up, які дозволяють збільшити швидкість передачі даних, зменшити видаваний «вінчестером» шум і реалізувати інші можливості розширення дискової підсистеми функції.

Controller Mode – Вибір режиму роботи контролера SATA
[RAID] [IDE] В настройці «Controller Mode» можна визначити режим роботи додаткового контролера. Опція RAID дозволить створювати SATA RAID масиви, опція IDE визначить контролер у режим емуляції IDE пристроїв. Опція AHCI сконфігурує SATA порти для роботи згідно протоколу AHCI (Advanced Host Controller Interface), у якому реалізовані такі функції оптимізації звертання до жорсткого диску, як NCQ (Native Command Queuing), Hot Swap, Port Multiplier, Staggered Spin-Up.

Command Rate – Час декодування команди
[1T][2T][3T]
Синоніми: CR, Command Per Clock, CMD
Задає час, який необхідно контролеру пам'яті для декодування команди і адреси. Іноді описується простіше - час між початком виконання двох команд. Налаштування помітно впливає на продуктивність підсистеми пам'яті - чим менше затримка, тим краще. Але можливість її успішної зміни, навіть якщо вона доступна, сильно залежить від кількості і архітектури встановлених модулів пам'яті.

CPU Analog I/O Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції CPU Analog I/O Voltage Offset Mode Sign знака) номінальна напруга живлення CPU Analog I/O (прямо пов'язано з вбудованим контролером пам'яті). Рекомендується збільшувати при значному розгоні оперативної пам'яті.

CPU Analog I/O Voltage Offset Mode Sign - дозволяє встановити знак значення offset-параметра для опції CPU Analog I/O Voltage Offset, тобто, визначити, буде збільшуватися або зменшуватися напруга живлення CPU Analog I/O (прямо пов'язано з вбудованим контролером пам'яті) на величину, задану за допомогою offset-параметра.

[+] [-]

CPU Audio Device - дозволяє ввімкнути (параметр [Enabled]) / відключити (параметр [Disabled]) звукове ядро, вбудоване в процесори Intel.

[Disabled] [Enabled]

CPU bus speed : DRAM speed ratio mode - дивіться опис опції BCLK Frequency : DRAM frequency ratio mode.

Синоніми: BCLK Frequency : DRAM frequency ratio mode.

CPU C States - дозволяє керувати енергозберігаючими станами процесора, при невеликих навантаженнях або при переході його в режим простою. Для повного доступу до налаштувань цих станів слід вибрати параметр [Enabled]. Для досягнення максимального розгону процесора всі його енергозберігаючі режими рекомендується відключати.

CPU C3 Report - дозволяє заборонити (параметр [Disabled]) / дозволити (параметр [Enabled]) перехід процесора в енергозберігаючий стан C3 (коли частота опускається до 0 МГц, відключається кеш-пам'ять L1 і L2, але при цьому зберігаються значення всіх регістрів). У такому режимі CPU функціонує при дуже незначній напрузі живлення, яка потрібна лише для зберігання даних з регістрів.

[Disabled] [Enabled]

CPU C6 Report - дозволяє заборонити (параметр [Disabled]) / дозволити (параметр [Enabled]) перехід процесора в енергозберігаючий стан C6 (коли в стані C3 значення регістрів записуються в постійну пам'ять). У такому режимі CPU функціонує при дуже незначній напрузі живлення, достатній лише для виходу його із цього стану. При цьому мінімальне навантаження на лінію +12В може опускатися до 0,5 А, тому блок живлення повинен підтримувати таку можливість (визначено в специфікації ATX12V 2.3).

[Disabled] [Enabled]

CPU C7 Report - дозволяє заборонити (параметр [Disabled]) / дозволити (параметри [CPU C7] і [CPU C7s]) перехід процесора в енергозберігаючий стан C7 (удосконалений стан C6 при якому споживається ще менше енергії). На відміну від режиму C6, у стані C7 навантаження на лінію +12В значно нижче й може досягати 0,05 А. Не всі блоки живлення можуть забезпечити такий показник, що приведе до їхнього відключення або перезавантаження системи внаслідок спрацьовування захисту OVP/UVP на лінії +12В. При виникненні такої проблеми слід відключити (параметр [Disabled]) дану опцію.

[Disabled] [CPU C7] [CPU C7s]

CPU Cache Voltage - дозволяє вибрати режим встановлення напруги живлення на кільцевій шині (Uncore/Cache) процесора.

  • [Auto] - встановлюється стандартне значення;
  • [Manual Mode] - режим, при якому точне значення напруги живлення вводиться вручну.
  • [Offset Mode] - режим, при якому точне значення напруги живлення задається вручну за допомогою offset-параметра (значення, на яке буде збільшена/зменшена номінальна напруга живлення).
  • Additional Turbo Mode CPU Cache Voltage. Однак вона може динамічно змінюватися залежно від частоти процесора, частоти кільцевої шини (Uncore/Cache) і характеру поточного навантаження на CPU для поліпшення стабільності роботи системи або зменшення енергоспоживання. Даний режим часто використовують для постійної роботи з розігнаним процесором, після того як уже були підібрані оптимальні налаштування за допомогою параметра [Manual Mode]. Відзначимо, що опція

CPU Cache Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції Offset Mode Sign знака) номінальна напруга на кільцевій шині (Uncore/Cache) процесора. Параметр CPU Cache Voltage обраний параметр [Offset Mode] або

CPU Cache Voltage Override - дозволяє задати вручну точне значення напруги живлення на кільцевій шині (Uncore/Cache) процесора. Опція стає доступною тільки тоді, коли в налаштуванні CPU Cache Voltage обраний параметр [Manual Mode].

CPU Configuration - підменю, яке містить налаштування конфігурації процесора, а також опції для керуваннями фірмовими технологіями, реалізованими в ньому.

CPU Core Voltage - дозволяє вибрати режим встановлення напруги живлення, яка подається на ядра процесора.

  • [Auto] - встановлює значення по замовчуванню.
  • [Manual Mode] - режим, при якому точне значення напруги живлення вводиться вручну.
  • [Offset Mode] - режим, при якому точне значення напруги живлення задається вручну за допомогою offset-параметра (значення, на яке буде збільшена/зменшена номінальна напруга живлення).
  • Additional Turbo Mode CPU Core Voltage. При цьому вона може динамічно змінюватися залежно від частоти процесора та характеру поточного навантаження на нього для поліпшення стабільності роботи системи або зменшення енергоспоживання. Даний режим часто використовують для постійної роботи з розігнаним процесором, після того як уже були підібрані оптимальні налаштування за допомогою параметра [Manual Mode]. Відзначимо, що опція

CPU Core Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції Offset Mode Sign знака) номінальна напруга на ядрах процесора. Параметр CPU Core Voltage обраний параметр [Offset Mode] або

CPU Core Voltage Override - дозволяє задати вручну точне значення напруги живлення (у вольтах), яка подається на ядра процесора. Опція стає доступною тільки тоді, коли в налаштуванні CPU Core Voltage обраний параметр [Manual Mode].

CPU Core Ratio - дозволяє керувати множниками процесорних ядер.

  • [Auto] - встановлює стандартні значення;
  • [Sync All Cores] - дозволяє вручну задати однаковий множник для всіх процесорних ядер;
  • [Per Core] - дозволяє встановити множник для кожного процесорного ядра окремо.

CPU Current Capability - дозволяє збільшити значення максимальної потужності, що подається на процесор. Іншими словами розширює діапазон сили струму, споживаного процесором при конкретній напрузі. Встановлення більш високого значення у відсотках дозволить уникнути ситуації, коли материнська плата буде обмежувати можливості розгону через те, що реальне енергоспоживання CPU стане перевищувати встановлене виробником значення.

CPU Digital I/O Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції CPU Digital I/O Voltage Offset Mode Sign знака) номінальна напруга живлення CPU Digital I/O (прямо пов'язано з вбудованим контролером пам'яті). Рекомендується збільшувати при значному розгоні оперативної пам'яті.

CPU Digital I/O Voltage Offset Mode Sign - дозволяє встановити знак значення offset-параметра для опції CPU Digital I/O Voltage Offset, тобто визначити, буде збільшуватися чи зменшуватися напруга живлення CPU Digital I/O (прямо пов'язано із вбудованим контролером пам'яті) на величину, задану за допомогою offset-параметра.

[+] [-]

CPU EIST Function – підтримка функції керування частотою
[Disabled] [Enabled]
Опція обумовлює роботу Enhanced Intel SpeedStep Technology, яка дозволяє при неповному завантаженні процесора зменшувати його тактову частоту і напругу живлення, що приводить до зниження енергоспоживання і зменшенню тепловиділення системою.

CPU Enhanced Halt (C1E) – підтримка розширеного режиму «простою»
[Disabled] [Enabled]
Опція призначена для включення підтримки розширених функцій енергозбереження процесором у режимі простою (C1E), коли з метою заощадження не тільки автоматично знижується частота і напруга, також можуть відключатися деякі блоки.

CPU Fan Max. Duty Cycle (%) − дозволяє задати верхню межу діапазону швидкостей обертання вентилятора (у відсотках від максимальної кількості обертів) на процесорному кулері. Дане значення використовується для коректної роботи технології ASUS CPU Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції CPU Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі з кроком в 1%. Відзначимо, що значення CPU Fan Max. Duty Cycle (%) повинне бути більше, аніж CPU Fan Min. Duty Cycle (%).

[20]...[100]

CPU Fan Min. Duty Cycle (%) − дозволяє задати нижню межу діапазону швидкостей обертання вентилятора (у відсотках від максимальної кількості обертів) на процесорному кулері. Дане значення використовується для коректної роботи технології ASUS CPU Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції CPU Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі із кроком в 1%. Відзначимо, що значення CPU Fan Min. Duty Cycle (%) повинне бути менше, аніж CPU Fan Max. Duty Cycle (%).

[20]...[100]

CPU Fan Profile − опція, за допомогою якої можна вибрати один із попередньо встановлених профілів або задати режим роботи вентилятора на процесорному кулері. Дане налаштування стає доступним, тільки якщо в опції CPU Q-Fan Control обране значення [Enabled].

[Standard] [Silent] [Turbo] [Manual]

  • [Standard] − система автоматично регулює швидкість обертання вентилятора залежно від температури процесора.
  • [Silent] − встановлює мінімальну швидкість обертання вентилятора на процесорному кулері.
  • [Turbo] − встановлює максимальну швидкість обертання вентилятора на процесорному кулері.
  • [Manual] − відкриває доступ до опцій для більш тонкого налаштування схеми роботи вентилятора на процесорному кулері. Спочатку визначається діапазон допустимих температур для процесора, де нижня межа зафіксована й відображається в полі CPU Lower Temperature, а верхня задається за допомогою опції CPU Upper Temperature. Потім у такий же спосіб визначається діапазон швидкостей обертання вентилятора на процесорному кулері. Різниця ховається лише в тому, що вже обидві межі не є фіксованими й задаються вручну. Щоб виставити нижню межу, потрібно скористатися налаштуванням CPU Fan Min. Duty Cycle (%), а верхню − CPU Fan Max. Duty Cycle (%). У підсумку суть роботи технології ASUS CPU Q-Fan у режимі [Manual] зводитися до наступного: на відрізку CPU Lower Temperature CPU Upper Temperature швидкість обертання вентилятора лінійно змінюватиметься в межах CPU Fan Min. Duty Cycle (%)CPU Fan Max. Duty Cycle (%) і не буде їх залишати незалежно від температури процесора.

CPU Fan Speed − відображає поточну швидкість обертання вентилятора (в обертах за хвилину або RPM) на процесорному кулері. Якщо вентилятор не підключений до материнської плати, то виводиться значення [N/A]. Якщо ж ви не бажаєте бачити цей показник, виберіть параметр [Ignore]. Якщо ви свідомо не хочете використовувати даний роз’єм (наприклад, коли охолодження процесора здійснюється за допомогою СВО), також варто встановити значення [Ignore]. В іншому ж випадку при проходженні POST-перевірки комп'ютер постійно нагадуватиме вам, що вентилятор на процесорному кулері не підключений, і вимагатиме натискання відповідної клавіші на клавіатурі для продовження завантаження системи.

[xxxx RPM] [N/A] [Ignore]

CPU Fan Speed Low Limit − дозволяє системі автоматично контролювати справність вентилятора на процесорному кулері. Для коректної роботи цієї функції потрібно за допомогою доступних параметрів задати мінімальний поріг швидкості обертання вертушки. Якщо під час завантаження комп'ютера кількість обертів вентилятора на процесорному кулері буде нижчою за задане значення, то на екрані автоматично відобразиться повідомлення у вигляді фрази «CPU Fan Error» і подальше завантаження ПК припиниться. Для відключення даної опції слід використовувати параметр [Ignore]. Налаштування CPU Fan Speed Low Limit стає доступним, тільки якщо в опції CPU Q-Fan Control обране значення [Enabled].

[Ignore] [100 RPM] [200 RPM] [300 RPM] [400 RPM] [500 RPM]

CPU Fixed Frequency (KHz) - задає робочу частоту для перетворювача напруги живлення процесора. Чим вона вища, тим стабільнішою є напруга  живлення на виході. Однак збільшення частоти перемикання транзисторів веде до додаткового нагрівання компонентів модуля VRM.

[200KHz]..[Max]

CPU Graphics Max. Ratio - дивіться опис опції Max. CPU Graphics Ratio.

Синоніми: Max. CPU Graphics Ratio.

CPU Graphics Voltage - дозволяє вибрати режим встановлення напруги живлення на вбудованому в процесор графічному ядрі.

  • [Auto] - встановлюється стандартне значення;
  • [Manual Mode] - режим, при якому точне значення напруги живлення вводиться вручну.
  • [Offset Mode] - режим, при якому точне значення напруги живлення задається вручну за допомогою offset-параметра (значення, на яке буде збільшена/зменшена номінальна напруга живлення).
  • Additional Turbo Mode CPU Graphics Voltage. При цьому вона може динамічно змінюватися залежно від характеру й інтенсивності навантаження на графічне ядро, а також від поточної частоти самого iGPU для поліпшення стабільності роботи системи або зменшення енергоспоживання. Даний режим часто використовують для постійної роботи з розігнаним відеоядром, після того як уже були підібрані оптимальні налаштування за допомогою параметра [Manual Mode]. Відзначимо, що опція

CPU Graphics Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції Offset Mode Sign знака) номінальна напруга на вбудованому графічному ядрі процесора. Параметр CPU Graphics Voltage обраний параметр [Offset Mode] або

CPU Graphics Voltage Override - дозволяє задати вручну точне значення напруги живлення вбудованого графічного ядра процесора. Опція стає доступною тільки тоді, коли в налаштуванні CPU Graphics Voltage обраний параметр [Manual Mode].

CPU Host Frequency (MHz) – Опорна частота процесора
Синоніми: CPU FSB Clock, FSB Frequency, External Clock
Ручне встановлення опорної тактової частоти (або частоти системної шини), з якої за допомогою множників і дільників синхронізуються тактові частоти інших компонентів системи. При нормальній роботі ПК найчастіше знаходиться в положенні Auto. Змінюється значення CPU Host Frequency тільки при розгоні процесора і/або інших компонентів. Але варто пам'ятати, що збільшення робочих частот для мікросхем призводить до збільшення їх енергоспоживання, а внаслідок і тепловиділення - без гарного охолодження розгін вкрай небезпечний.

CPU Input Voltage (VCCIN) - дозволяє вручну задати точне значення вхідної напруги процесора.

CPU Integrated VR Current Limit - дозволяє встановити максимальну силу струму (в амперах), що проходить через вбудований у процесори Intel Haswell регулятор живлення (FIVR) при високих навантаженнях. Після подолання цього значення буде спрацьовувати «троттлінг» (пропуск тактів). Встановлення максимального значення, по суті, знімає дані обмеження, що виявиться корисним при екстремальному розгоні процесора.

CPU Integrated VR Efficiency Management - відповідає за продуктивність вбудованого в процесори Intel Haswell регулятора живлення (FIVR) під час простою CPU. Під час розгону процесора рекомендується використовувати значення [High Performance].

  • [High Performance] - вбудований регулятор живлення (FIVR) працює з максимальною продуктивністю увесь час незалежно від навантаження на процесор;
  • [Balanced] - продуктивність вбудованого регулятора живлення (FIVR) під час простою процесора знижується, за рахунок чого дещо зменшується загальне енергоспоживання CPU.

CPU Integrated VR Fault Management - дозволяє керувати механізмом захисту вбудованого в процесори Intel Haswell регулятора живлення (FIVR) при високих навантаженнях. Про природу дії даного алгоритму, як і показники при яких він запускається, поки що нічого невідомо. Можемо лише сказати, що він не є основним щаблем захисту CPU. У випадку ручного підвищення напруги живлення на процесорі для його розгону рекомендується відключати цю опцію. Тієї ж думки дотримуються й фахівці компанії ASUS.

CPU Internal Power Configuration - підменю, у якому згруповані налаштування, відповідальні за енергоефективність вбудованого в процесори Intel Haswell регулятора живлення (FIVR).

CPU Internal Power Fault Control - підменю, яке відкриває доступ до налаштувань механізмів захисту зовнішнього модуля VRM і вбудованого в процесори Intel Haswell регулятора живлення (FIVR). Активне тільки тоді, коли в параметрі Turbo Mode встановлене значення [Enabled].

CPU Internal Power Saving Control - підменю, у якому згруповані налаштування для керування енергозберігаючими технологіями вбудованого в процесори Intel Haswell регулятора живлення (FIVR).

CPU Internal Power Switching Frequency - підменю, яке відкриває доступ до налаштувань вбудованого в процесори Intel Haswell регулятора живлення (FIVR). Активне тільки тоді, коли в параметрі Turbo Mode встановлене значення [Enabled].

CPU Lower Temperature − відображає нижню межу діапазону допустимих температур (у градусах Цельсія) для процесора. Дане значення використовується для коректної роботи технології ASUS CPU Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції CPU Fan Profile. У більшості випадків значення CPU Lower Temperature фіксоване на рівні прошивання BIOS і не підлягає зміні.

[xx]

CPU Multi-Threading – підтримка багатоядерних процесорів
[Enable][Disable]
Дозволяє для багатоядерних процесорів, у тому числі і з підтримкою логічної багато ядерності Hyper-Threading, включати та вимикати режим багатопоточних обчислень. Фактично при виборі варіанта Disable відключаються всі ядра процесора крім першого фізичного. При використанні багатоядерного процесора або процесора з підтримкою технології Hyper-Threading опція повинна завжди бути Enable.

CPU PLL Voltage - Напруга живлення ФАНЧ
В настройці «CPU PLL Voltage» можна налагодити напругу живлення системи Фазового Автоналагодження Частоти (ФАНЧ або PLL - Phase Locked Loop). Вона є актуальною лише для підвищення стабільності роботи розігнаних чотирьохядерних процесорів. В більшості випадків досить самого мінімального значення або взагалі можна встановити параметр у режим Auto.

CPU Power Duty Control - вказує материнській платі, за яким параметром контролювати навантаження на кожній фазі процесорного перетворювача живлення.

[T.Probe] [Extreme]

  • [T.Probe] - враховується нагрівання елементів фази живлення. Дане значення є більш безпечним і мінімізує ризик виходу модуля VRM з ладу.
  • [Extreme] - враховується сила струму живлення, при цьому інформація від температурних датчиків ігнорується. Цей параметр варто використовувати для досягнення максимальних показників під час розгону процесора, але при цьому необхідно організувати надійне охолодження компонентів перетворювача живлення CPU.

CPU Power Management - підменю, яке вмикає налаштування для керування процесорними ядрами та технологіями енергозбереження, реалізованими в CPU.

CPU Power Management Configuration - підменю, у якому згруповані налаштування для керування станами процесора під навантаженнями різного типу.

CPU Power Phase Control - керування кількістю активних фаз живлення залежно від навантаження на процесор. Для повсякденної роботи рекомендується використовувати значення

  • [Standard] - те ж саме, що й параметр
  • [Optimized] - встановлює налаштування активності фаз живлення, оптимізовані розробниками материнської плати.
  • [Extreme] - робить усі фази активними, незалежно від навантаження на процесор.
  • [Manual Adjustment] - ручне налаштування залежності швидкості ввімкнення фаз від навантаження на процесор. Даний параметр доречно використовувати під час розгону процесора, встановивши значення [Ultra Fast].

CPU Q-Fan Control − опція, за допомогою якої на материнських платах компанії ASUS можна ввімкнути (значення [Enabled]) або вимкнути (значення [Disabled]) технологію автоматичного керування швидкістю обертання вентилятора залежно від температури процесора (ASUS CPU Q-Fan). Рекомендуємо активувати дану можливість, оскільки вона дозволяє досягнути помітного зниження рівня шуму від процесорного кулера, особливо в тих випадках, коли на процесор лягає невелике навантаження.

[Disabled] [Enabled]

CPU Spread Spectrum - активація даної опції змінює форму сигналу на системній шині (BCLK), завдяки чому зменшується рівень електромагнітного випромінювання та наведень від компонентів системи. Однак через це також дещо знижується опорна частота (у стандартному режимі замість 100 МГц вона опускається до 99,3 - 99,5 МГц), що при розгоні може привести до нестабільної роботи системи, а також не дозволить досягнути максимальних результатів. При будь-якій, навіть незначній, оптимізації параметрів системи рекомендується відключати цю опцію (значення [Disable]). Тим більше що зміни рівня випромінювання при її активація зовсім мізерні й фактично ніяк не впливають на стабільність роботи компонентів комп'ютера й інших електричних приладів, розташованих біля нього.

CPU System Agent Voltage Offset - дозволяє задати вручну значення (offset-параметр), на яке буде збільшена / зменшена (залежить від обраного в опції CPU System Agent Voltage Offset Mode Sign знака) номінальна напруга на системному агенті (System Agent). Напруга живлення на системному агенті, по суті, є напругою живлення на контролері пам'яті. Таким чином, при розгоні модулів пам'яті до високої швидкості можливо доведеться збільшувати цю напругу.

CPU System Agent Voltage Offset Mode Sign - дозволяє встановити знак значення offset-параметра для опції CPU System Agent Voltage Offset, тобто визначити, буде збільшуватися чи зменшуватися напруга живлення на системному агенті (System Agent) на величину, задану за допомогою offset-параметра.

[+] [-]

CPU Temperature [xxx°C/xxx°F] – відображає температуру процесора в розділі моніторингу системи.

CPU TM Function (Thermal Monitor 2, TM2) – Функція захисту процесорів Intel від перегріву
[Disabled] [Enabled]
Налагодження «CPU TM Function» відповідає за функцію Thermal Monitor захисту процесора від перегріву. При досягненні критичної температури процесора механізм Thermal Monitor впроваджує комплекс заходів, таких як пропуск тактових імпульсів, зниження тактової частоти і робочої напруги, аж до відключення ПК, які запобігають вихід системи з ладу.

CPU Upper Temperature − дозволяє задати верхню межу діапазону допустимих температур (у градусах Цельсія) для процесора. Дане значення використовується для коректної роботи технології ASUS CPU Q-Fan у режимі [Manual]. Більш детально про принцип її функціонування читайте в описі опції CPU Fan Profile. Вибір необхідного параметра здійснюється за допомогою натискання клавіш [+] або [−] на клавіатурі із кроком в 1°C. Відзначимо, що значення CPU Upper Temperature повинне бути більше, аніж CPU Lower Temperature.

[20]...[75]

CPU Voltage – Напруга на ядрі процесора
Налагодження «CPU Voltage» визначає напругу живлення ядра процесора. Для стандартного режиму роботи варто залишити опцію Auto, а вже для режиму розгону напругу можна підвищити, але при цьому обов'язково варто враховувати умови його охолодження, бо підвищення напруги на ядрі прямо впливає на його тепловиділення.

CPU Voltage Damper – Функція,  що знижує просідання напруги на процесорі
Функція CPU Voltage Damper знижує просідання напруги на процесорі, яка може виникати при підвищеному його завантаженні. Опція Enable включає функцію, що більшою мірою є актуальною лише для «оверлокінгу».

CPU Voltage Reference - Режим подачі живлення на процесор
Налагодження, що визначає режим подачі живлення на процесор. Для кращої стабільності розігнаної системи варто вибирати опцію 0.63x, а для звичайної роботи рекомендуємо залишити Auto.

Create New Password - задає новий пароль на доступ до налаштувань BIOS. Обширність прав доступу залежить від рівня пароля (адміністратора / користувача).

CSM (Compatibility Support Module) − підменю, у якому зібрані налаштування для керування технологією сумісності UEFI-пристроїв із застарілим обладнанням і модулями від сторонніх виробників.

D

DB Management (з меню Secure Boot) − підменю, у якому зібрані опції для налаштування бази даних db (Authorised Signature Database). Вона містить підписи та хеш-образи всіх UEFI-сумісних додатків, системних завантажувачів і UEFI-драйверів, які можуть запускатися на конкретно взятому ПК. Розділ DB Management стає доступним, тільки якщо в опції OS Type (з меню Secure Boot) обране значення [Windows UEFI mode].

DBX Management (з меню Secure Boot) − підменю, у якому зібрані опції для налаштування бази даних dbx (Revoked Signature Database). Вона містить підписи та хеш-образи всіх UEFI-сумісних додатків, завантажувачів і UEFI-драйверів, які не пройшли перевірку або несуть потенційну загрозу для системи. Розділ DBX Management стає доступним, тільки якщо в опції OS Type (з меню Secure Boot) обране значення [Windows UEFI mode].

DDR OverVoltage Control – перевищення напруги на пам'яті
[+0.05V]...[+1.55V]
Синоніми: DDR2 OverVoltage Control, DDR3 OverVoltage Control
Це налагодження дозволяє збільшувати робочу напругу модулів пам'яті на зазначену величину вольтів, що буває необхідно для розгону оперативної пам'яті або запуску оверклокерських модулів у їх номінальному режимі. При цьому варто враховувати ряд факторів:
- збільшення напруги веде до збільшення нагрівання, що може стати причиною «смерті» модулів пам'яті, особливо якщо вони не мають додаткового охолодження;
- піднімається напруга відносно стандартної для використовуваного типу пам'яті (DDR - 2,5 В, DDR2 - 1,8 В, DDR3 - 1,5 В);
- на деяких материнських платах одразу завищена робоча напруга модулів пам'яті на 0, 05-0,15 В, що теж потрібно враховувати.

Deep S4 - дозволяє (значення [Enabled]) / забороняє (значення [Disabled]) перехід ПК у стан сну «S4» (абсолютно всі налаштування записуються на накопичувач і йде максимально повне знеструмлення компонентів системи). У такому режимі ПК може бути знову запущений тільки за допомогою натискання клавіші «POWER» на системному блоці або через сигнал, поданий по LAN-Інтерфейсу. При цьому система ніяк не реагуватиме на натискання клавіш на клавіатурі або рух мишки (незалежно від їхнього типу підключення - USB або PS/2).

[Disabled] [Enabled]

Delete PK (з підменю PK Management) − видаляє головний ключ Platform Key (більш детально про його призначення читайте в описі пункту PK Management). Після цієї процедури всі інші ключі технології Secure Boot стають неактивними.

Delete the db (з підменю DB Management) − видаляє файл бази даних db (більш детально про її призначення читайте в описі пункту DB Management) із системи.

Delete the DBX (з підменю DBX Management) − видаляє файл бази даних dbx (більш детально про її призначення читайте в описі пункту DBX Management) із системи.

Delete the KEK (з підменю KEK Management) − видаляє ключ Key-Exchange Key (більш детально про його призначення читайте в описі пункту KEK Management) із системи.

DMA Mode – вибір режиму DMA при налагодженні режимів роботи з пристроями зберігання інформації
Опція дозволяє вибирати відповідний режим DMA, що підтримує пристрій, хоча в більшості випадків BIOS впорається із цим самостійно.

Залежність пропускної здатності від обраного режиму DMA наведена в таблиці:

Режим DMA

Максимальна швидкість передачі, МБ/с

Специфікація

Single word





0

2,08

ATA

1

4,16

ATA

2

8,33

ATA

Multi word





0

4,12

ATA

1

13,3

ATA-2

2

16,6

ATA-2

Ultra DMA





0

33,3

Ultra ATA

1

66,7

Ultra ATA

2

100

Ultra ATA

3

133

Ultra ATA

4

150

Serial ATA I

5

300

Serial ATA II

DMI Configuration - підменю, яке включає до свого складу налаштування для керування параметрами шини DMI (високошвидкісна шина передачі даних між процесором і чіпсетом).

DMI Gen 2 - дозволяє задати тип шини DMI, а відповідно, і максимальну швидкість обміну даними між процесором і чіпсетом: 1.0 (до 2 ГБ/с) або 2.0 (до 4 ГБ/с). Щоб дана шина не виявилася вузьким місцем у роботі системи, радимо вибирати другий варіант (DMI 2.0).

  • [Auto] - встановлюється стандартне значення;
  • [Disabled] - шина DMI функціонує в режимі 1.0 із пропускною здатністю до 2 ГБ/с;
  • [Enabled] - шина DMI функціонує в режимі 2.0 із пропускною здатністю до 4 ГБ/с.

DMI Link ASPM Control (з меню PCH Configuration) - опція, за допомогою якої можна дозволити (значення [Enabled]) / заборонити (значення [Disabled]) використання енергозберігаючої технології шини DMI/PCIe на стороні чіпсету. Під час розгону компонентів системи радиться її відключати, оскільки вихід із цього стану та синхронізація контролерів шини DMI/PCIe забирає певний час. Для більш тонкого налаштування даної технології на стороні чіпсету використовуйте опцію ASPM Support.

DMI Link ASPM Control (з меню System Agent Configuration) - опція, за допомогою якої можна керувати енергозберігаючою технологією шини DMI на стороні системного агента (System Agent). Суть її роботи така ж, як і у випадку із чіпсетом (дивіться опис налаштування DMI Link ASPM Control з меню PCH Configuration).

[Disabled]

  • [Disabled] - обидва контролери завжди активні й передача порожніх сигналів триває навіть при відсутності потоку даних.
  • [L0s] - у випадку відсутності потоку даних передача порожніх сигналів припиняється в одну сторону, у результаті чого потрібно менше часу для синхронізації контролерів при виході їх з енергозберігаючого режиму.
  • [L1] - у випадку відсутності потоку даних передача порожніх сигналів припиняється в обидва боки, при цьому упускається стан «L0s». У результаті заощаджуватися більше енергії в порівнянні зі станом «L0s», але також потрібно й більше часу для синхронізації контролерів при виході їх з енергозберігаючого режиму.
  • [L0sl1] - дозволяє обидва стани. Спочатку здійснюється перехід у режим «L0s», а потім − в «L1».

DRAM CLK Period - дозволяє задати затримку контролера пам'яті в поєднанні зі встановленою частотою пам'яті. Встановлення більш низьких значень ([5], [6], [7]) дозволяє збільшити загальну продуктивність системи, однак це може негативним чином позначитися на стабільності її роботи.

DRAM CTRL REF Voltage - дозволяє задати сигнальну напругу живлення для всіх каналах пам'яті при обміні даними між процесором і оперативною пам'яттю. Іншими словами, це свого роду покажчик, за яким контролер пам'яті визначає відповідність надісланого сигналу значенню «0» або «1». Усі напруги живлення нижчі значення, визначеного в опції DRAM CTRL REF Voltage, будуть інтерпретуватися як «0», а вищі - як «1». Задається у вигляді множника відносно напруги живлення на модулях пам'яті (DRAM Voltage). За замовчуванням дорівнює значенню [0,500х]. При звичайному розгоні комплектуючих системи рекомендується використовувати параметр

DRAM DATA REF Voltage on CHA - дозволяє задати сигнальну напругу живлення для каналу пам'яті «A» при обміні даними між процесором і модулями оперативної пам'яті, встановленими в слоти каналу «A». Алгоритм добору потрібного значення, а також випадки використання даного налаштування такі ж, як і в описі опції DRAM CTRL REF Voltage.

DRAM DATA REF Voltage on CHB - дозволяє задати сигнальну напругу живлення для каналу пам'яті «B» при обміні даними між процесором і модулями оперативною пам'яті, встановленими в слоти каналу «B». Алгоритм добору потрібного значення, а також випадки використання даного налаштування такі ж, як і в описі опції DRAM CTRL REF Voltage.

DRAM Frequency - дозволяє задати частоту оперативної пам'яті. Список значень залежить від можливостей використовуваних модулів пам'яті та параметра BCLK Frequency : DRAM frequency ratio mode (CPU bus speed : DRAM speed ratio mode). Встановлення занадто великої частоти може привести до нестабільної роботи всієї системи. Вибір значення

Синоніми: Memory Frequency.

DRAM Static Read Control - Функція прискорення роботи пам'яті
Опція Enabled включає функцію прискорення підсистеми пам'яті.

DRAM Timing Control (Timing Selectable) – Спосіб визначення таймінгів пам'яті
Опція Manual активує режим налагодження користувача таймінгів (затримок) оперативної пам'яті.

BIOS

DRAM Voltage - дозволяє вручну встановити точне значення напруги живлення на модулях оперативної пам'яті.

DVI Port Audio - дозволяє (значення [Enabled]) / забороняє (значення [Disabled]) використання вбудованого в процесори Intel звукового ядра для виведення звуку через порт DVI. Налаштування стає доступним тільки тоді, коли в опції CPU Audio Device обраний параметр [Enabled].

[Disabled] [Enabled]

E

EHCI Hand-off - забороняє (параметр [Disabled]) / дозволяє (параметр [Enabled]) використання механізму EHCI Hand-off на апаратному рівні. Він призначений для коректної роботи контролера EHCI (відповідає за інтерфейс USB 2.0) у випадку одночасного звертання до нього кількох USB-пристроїв. Дану опцію слід активувати, якщо механізм EHCI Hand-off не реалізований на рівні операційної системи (наприклад, його підтримка з'явилася в ОС сімейства MS Windows тільки починаючи з версії MS Windows XP SP2).

[Disabled] [Enabled]

  • [Disabled] - дозволяє використання апаратної реалізації механізму EHCI Hand-off.
  • [Enabled] - забороняє використання апаратної реалізації механізму EHCI Hand-off.

Enhanced C1 State - дозволяє заборонити (параметр [Disabled]) / дозволити (параметр [Enabled]) перехід процесора в енергозберігаючий стан C1E (коли при відсутності навантаження множник, а відповідно й частота, знижуються до визначеного виробником мінімуму, але при цьому інші компоненти процесора та інтерфейси продовжують працювати). У такому режимі CPU не виконує операцій і функціонує при зниженій напрузі живлення. Але при потребі (поява навантаження) може негайно повернутися у свій основний робочий стан.

[Disabled] [Enabled]

Enhanced Intel Speedstep Technology - керує фірмовою для процесорів Intel функцією енергозбереження. Суть її полягає в тому, що при малому навантаженні або простої CPU автоматично зменшує частоту та напругу живлення, тим самим знижуючи своє енергоспоживання. Вона має кілька проміжних робочих станів, що дозволяє оптимальним чином дотримувати балансу між продуктивністю та споживанням енергії процесора.

[Disabled] [Enabled]

Enter Current Password - параметр для введення існуючого пароля на доступ до налаштувань BIOS. Обширність прав доступу залежить від рівня пароля (адміністратора / користувача).



Социальные комментарии Cackle
Пошук на сайті
Поштова розсилка
facebook vk YouTube
google+ twitter rss
top10

vote

Голосування
