Огляд і тестування материнської плати MSI Z97 GAMING 7

Новинка від компанії MSI є однією із флагманських моделей в оновленій лінійці MSI GAMING, яка одержала вже третє оновлення завдяки успіху в користувачів. Ця серія просувається на ринку під девізом «PRO GAMERS WEAPON» - зброя професійного геймера. Даний девіз якомога краще характеризує всі пристрої в лінійці. Наочним тому прикладом є модель MSI Z97 GAMING 7, яка має відмінну мережеву підсистему, що з гідністю оцінять любителі онлайн-баталій, якісну звукову підсистему, яка дозволить вам розчути кроки ворога ще до його появи на екрані, а також широкі можливості організації графічної та дискової підсистем.

Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію новинки.

MSI Z97 GAMING 7

Специфікація материнської плати MSI Z97 GAMING 7:

Виробник

MSI

Модель

Z97 GAMING 7(rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п'ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3300* / 3200* / 3100* / 3000* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16

х16

х8+х8

х8+х4+х4

4 х PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2242, M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с (RAID 0, RAID 1, RAID 5, RAID 10)

Контролер ASMedia ASM1061 підтримує:

2 x SATA 6 Гбіт/с

LAN

1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

7.1-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієві радіатори на елементах підсистеми живлення процесора, з'єднані тепловою трубкою

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x HDMI

1 x DisplayPort

1 x LAN (RJ45)

8 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

6 x аудіопортів

1 х клавіша для скидання CMOS

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

8 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 x COM

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 x клавіша ввімкнення

1 х клавіша перезавантаження

1 х клавіша автоматичного розгону OC Genie

1 х діагностичний LED-індикатор

1 x роз’єм Direct audio

1 x роз’єм Multi-BIOS

1 x перемикач Audio Power

9 х роз’ємів V-Check

BIOS

2 х 64 Mб Flash ROM UEFI AMI BIOS

ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х місток NVIDIA SLI

1 x набір MSI M-Connector

1 x набір перехідників для підключення мультиметра

1 x дверний хенгер

1 х наклейка MSI GAMING

1 х заглушка інтерфейсної панелі

1 х кабель живлення Direct audio

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

MSI Z97 GAMING 7

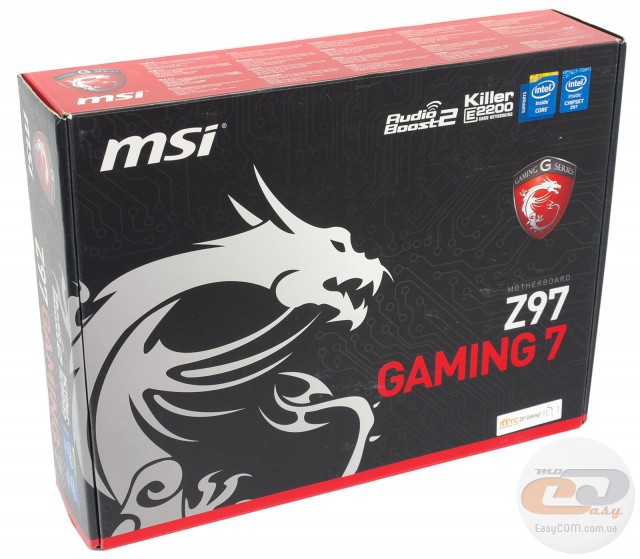

Материнська плата традиційно постачається в коробці, виконаній зі щільного картону, який прикрашений якісною та дуже стильною поліграфією в єдиному стилі з іншими рішеннями серії MSI GAMING. Більша частина лицьової сторони відведена під логотип серії, яким є стилізоване зображення дракона.

З корисної інформації на лицьовій стороні коробки можна звернути увагу на найменування плати та компанії-виробника, а також на наявність мережевого контролера Qualcomm Atheros Killer E2205 і аудіопідсистеми з дизайном Audio Boost 2.

MSI Z97 GAMING 7

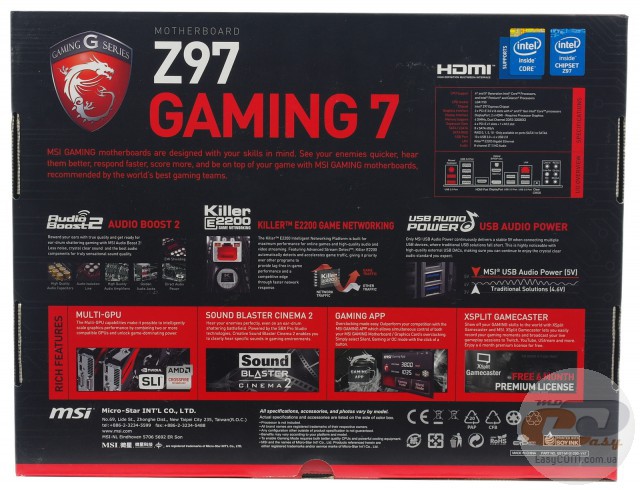

На звороті коробки, крім схематичного зображення інтерфейсної панелі та коротких технічних характеристик, знаходиться опис ключових особливостей і підтримуваних технологій:

  • Qualcomm Atheros Killer E2205 – мережевий контролер, який має можливість автоматично виявляти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного трафіку, гарантуючи низькі затримки для передачі ігрових даних. Також він забезпечує на 35% більшу пропускну здатність, аніж рішення конкурентів.
  • USB Audio Power – порти USB на інтерфейсній панелі підтримують стабільну подачу напруги 5 В, що буде корисно при підключенні зовнішніх аудіопідсилювачів, позбавлених власного живлення.
  • Sound Blaster Cinema 2 – завдяки даній технології значно підвищується якість звуку в ігрових додатках і при відтворенні мультимедійного контенту.
  • Multi-GPU – материнська плата має підтримку технологій AMD CrossFireX і NVIDIA SLI для об'єднання обчислювальних можливостей кількох відеокарт.
  • Audio Boost 2 – звукова підсистема новинки, крім флагманського кодека Realtek ALC1150, включає до свого складу спеціальні аудіоконденсатори компанії Nichicon, два підсилювачі з підтримкою студійних навушників із імпедансом до 600 Ом, а також позолочені аудіовиходи на інтерфейсній панелі та кожух для захисту від електромагнітних наведень. Також відзначимо приємний бонус у вигляді екрануючої смуги з LED-підсвічуванням, що відокремлює частину друкованої плати зі звуковою підсистемою від інших компонентів.
  • XSplit – у комплекті з материнською платою постачається код на безкоштовне використання ПЗ XSplit протягом півроку, яке призначене для проведення трансляцій ігрового процесу на Twitch, YouTube, UStream та інших сервісах.

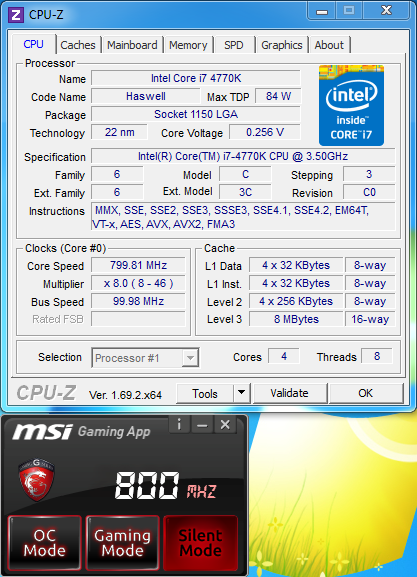

  • GAMING APP – фірмове ПЗ, яке дозволяє керувати розгоном системи (включаючи відеокарту), а також перемикатися між різними режимами роботи ПК.

Додатково виділимо технології, опис яких не вмістився на упаковці:

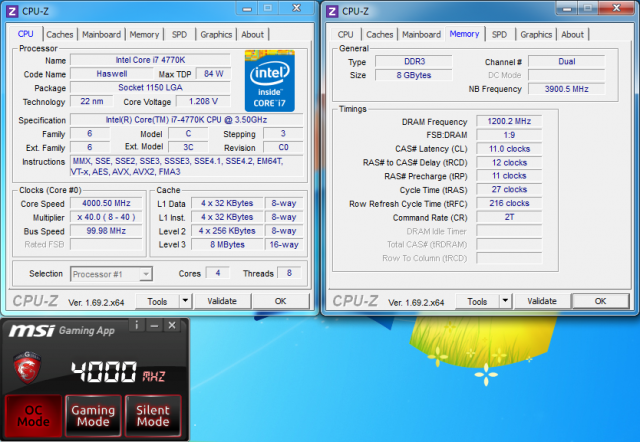

  • OC Genie 4 – функція автоматичного розгону, яка активується натисканням однієї клавіші на друкованій платі або в комплектному ПЗ.
  • EMI I/O Shielding – заглушка інтерфейсної панелі виконана з високоякісного алюмінію, а також оснащена спеціальним ударопоглинаючим шаром і сталевим покриттям для більшої надійності.
  • Military Class 4 – у конструкції новинки використовуються тільки високоякісні компоненти, такі як твердотільні конденсатори Dark CAP зі збільшеним до 10 років терміном служби, дроселі SFC з феритовими осердями, а також конденсатори Hi-c CAP з танталовим ядром, які відрізняються підвищеною енергоефективністю та компактними розмірами, тому вони не перешкоджають встановленню габаритних систем охолодження процесорів.
  • GUARD-PRO - використання високоякісних компонентів, багатошарової друкованої плати та ряду спеціальних мікросхем приводить до підвищеного захисту від вологи, високих температур, електростатичних розрядів і електромагнітних наведень. До того ж технологія MSI ECO POWER у комплекті з фірмовим ПЗ ECO Center дозволяє фізично відключати незадіяні мікросхеми для зменшення рівня споживання енергії.
  • Gaming Device Port – порти USB 2.0 і PS/2 мають збільшений у три рази обсяг золотого покриття, тому можуть похвалитися більшою надійність і зносостійкістю. Також вони оптимізовані для маніпуляторів з високою частотою опитування (від 500 до 1000 Гц), завдяки чому знижується час відгуку з 8 до 1 мілісекунди.
  • OC Essentials - набір корисних для оверклокінгу компонентів, який включає до свого складу роз’єми V-Check Points (для прямого вимірювання ключових напруг), діагностичний LED-індикатор, дві мікросхеми BIOS і клавіші EasyButton 3 (вимкнення, перезавантаження та активації технології OC Genie).

MSI Z97 GAMING 7

MSI Z97 GAMING 7

MSI Z97 GAMING 7

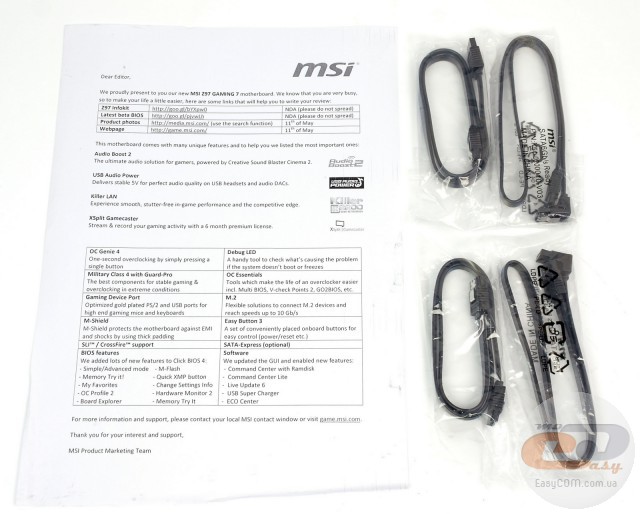

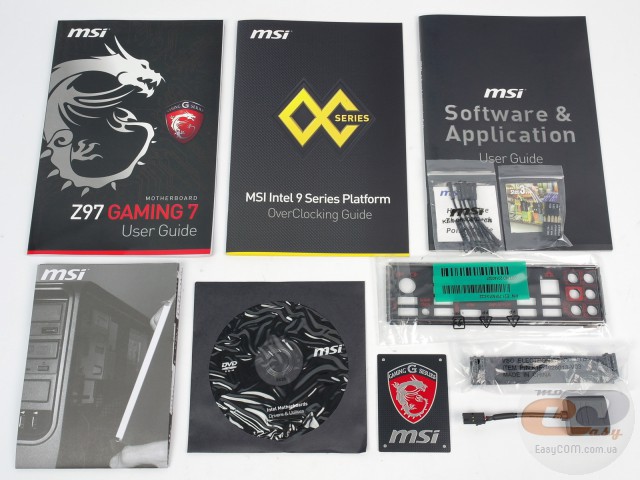

Комплект поставки материнської плати MSI Z97 GAMING 7, крім стандартної документації та диска з драйверами й утилітами, включає до свого складу чотири шлейфи SATA, місток NVIDIA SLI, кабель живлення Direct audio, набір M-Connector (який суттєво спрощує процедуру підключення фронтальної панелі ПК), заглушку інтерфейсної панелі, наклейку на системний блок з логотипом серії MSI GAMING, набір перехідників для підключення мультиметра, а також картонний хенгер з логотипом серії та написами: «Вибачте, зайнятий грою» і «Мене тут немає».

Дизайн і особливості плати

MSI Z97 GAMING 7

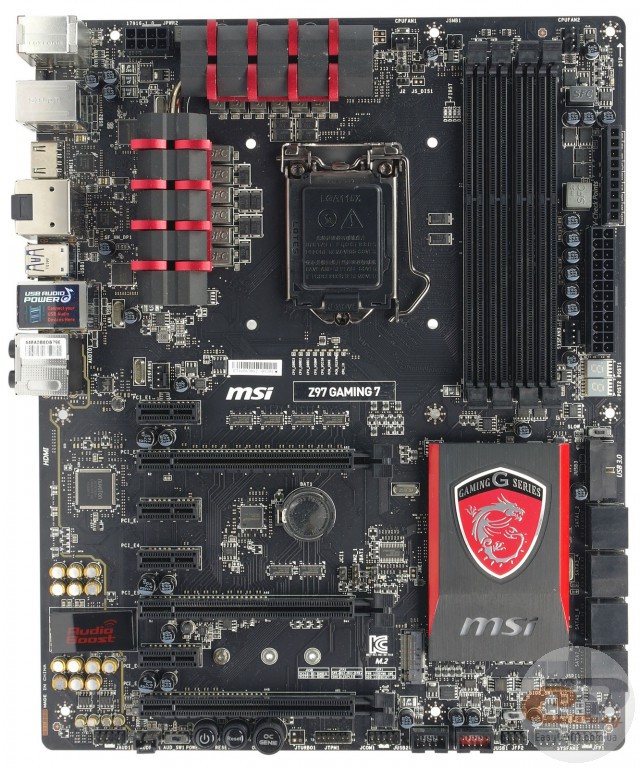

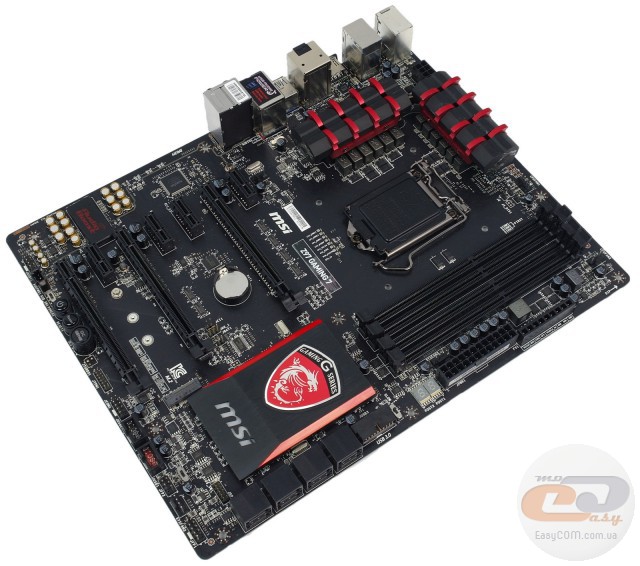

В основі новинки лежить друкована плата чорного кольору формату ATX (305 х 244 мм), яка з легкістю вмістила на собі досить велику кількість набортних елементів, дозволивши розташувати їх на оптимальних місцях. Відзначимо, що для більшої зручності складання в комплекті постачається набір M-Connector, який спрощує процес підключення фронтальної панелі. Додатково звертаємо вашу увага на те, що всі порти SATA, а також колодка підключення виносної панелі з портами USB 3.0, розташовані паралельно поверхні текстоліту, а отже навіть найдовші плати розширення не обмежать до них доступ.

Що стосується оформлення, то й у даному аспекті все виконано на вищому рівні. Переважний чорний колір друкованої плати, слотів розширення та портів дещо розведений червоними вкрапленнями на радіаторах системи охолодження. Також нагадаємо, що з приходом третього покоління лінійки MSI GAMING оформлення радіаторів на силових елементах підсистеми живлення процесора було змінене. Якщо раніше в їхньому профілі вгадувався гребінь дракона, то тепер дизайнери черпали своє натхнення у формі пазурів цієї міфічної істоти.

MSI Z97 GAMING 7

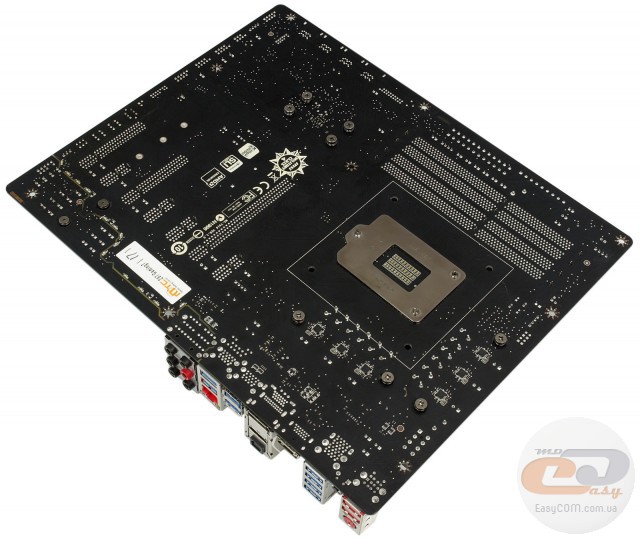

На звороті друкованої плати можна відзначити опорну пластину процесорного роз’єму, а також той факт, що всі три радіатори надійно зафіксовані за допомогою гвинтів, які забезпечують кращу притискну силу, аніж пластикові кліпси.

MSI Z97 GAMING 7

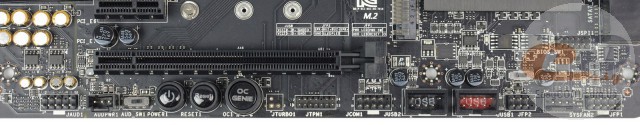

У нижній частині плати розташовані наступні конектори: колодка підключення аудіороз’ємів передньої панелі, порт TPM і COM, клавіші ввімкнення, перезавантаження та автоматичного розгону OC GENIE, роз’єм для підключення системного вентилятора, а також дві колодки для підключення інтерфейсів USB 2.0. Усього на MSI Z97 GAMING 7 силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Ближче до правої сторони знаходяться дві колодки підключення передньої панелі, а також перемикач між двома мікросхемами із прошиваннями BIOS.

Окремо відзначимо роз’єм Audio Power, призначений для підключення комплектного кабелю Direct audio, який використовується для безпосередньої подачі живлення на звукову підсистему. Також є відповідний перемикач між стандартним режимом живлення та Direct audio power.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

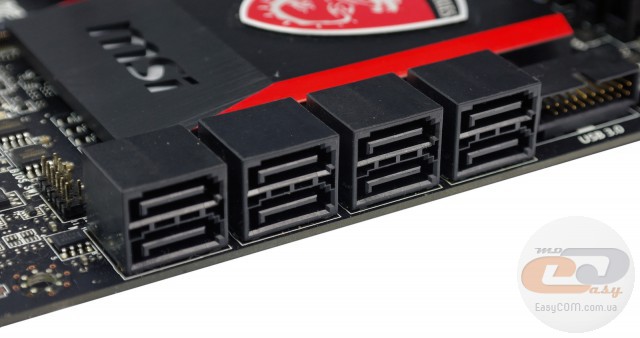

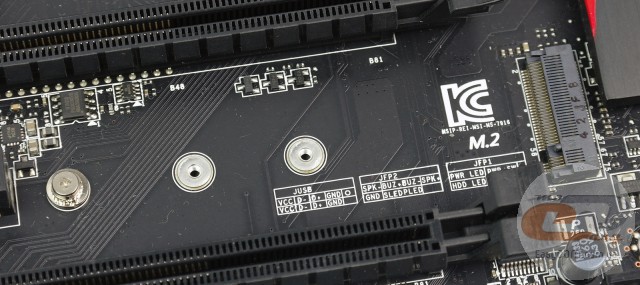

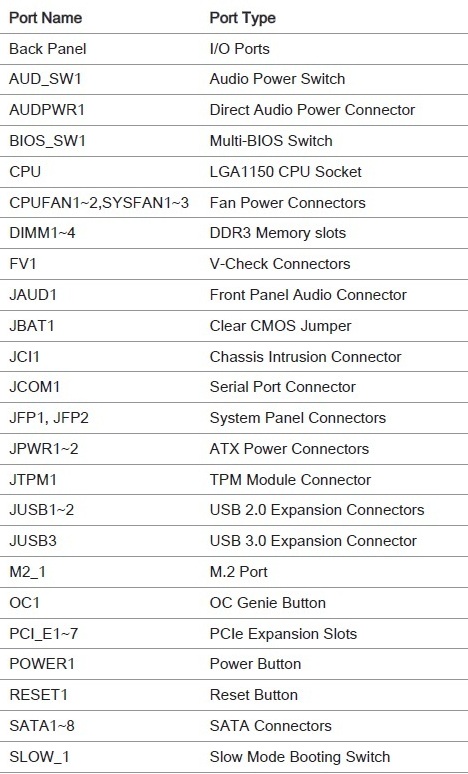

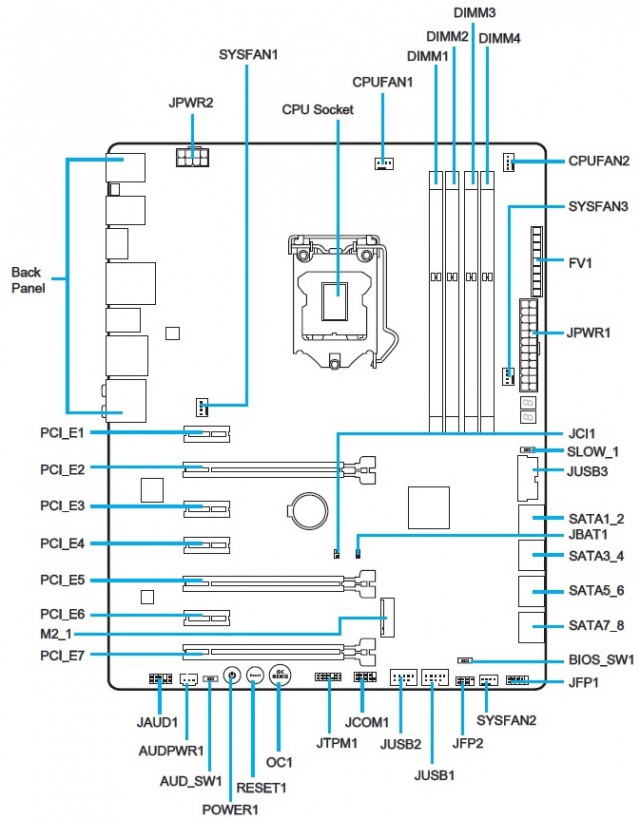

Можливості організації дискової підсистеми представлені роз’ємом M.2 (NGFF) і вісьмома портами SATA 6 Гбіт/с, для яких присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Як бачимо, розробники забезпечили можливість підключення трьох форматів компактних твердотільних накопичувачів: M.2 2242, M.2 2260 і M.2 2280. При цьому робота шести портів SATA та інтерфейсу M.2 реалізована силами чіпсету, тоді як два додаткові роз’єми SATA 6 Гбіт/с функціонують завдяки контролеру ASMedia ASM1061.

У зв'язку з нестачею вільних чіпсетних ліній, роз’єм M.2 (NGFF) ділить пропускну здатність з двома портами SATA 6 Гбіт/с (на схемі SATA5_6). Тому у випадку підключення M.2-накопичувача дані інтерфейси будуть недоступні.

MSI Z97 GAMING 7

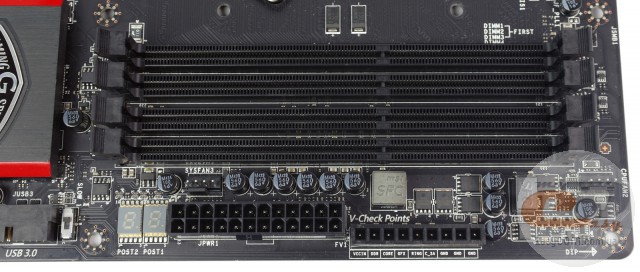

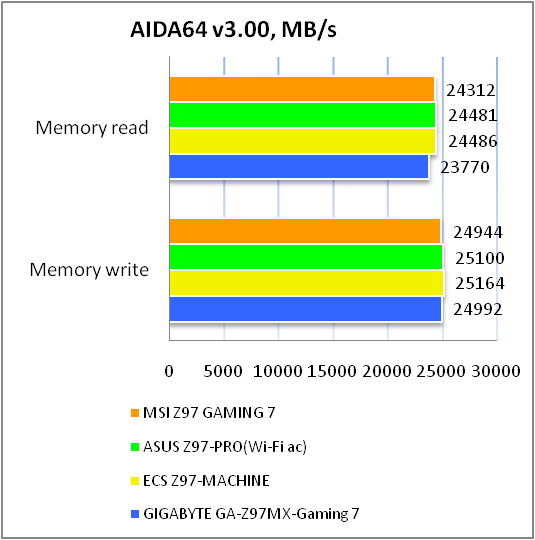

Права сторона системної плати MSI Z97 GAMING 7, крім наявності групи роз’ємів для підключення мультиметра за допомогою комплектних перехідників та індикатора POST-кодів, примітна чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки, які працюють на частотах від 1066 до 1600 МГц у номінальному режимі та до 3300 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого повинно бути достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього на новинці силами чіпсету реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі. Шість додаткових роз’ємів USB 3.0 на інтерфейсній панелі функціонують завдяки концентратору ASMedia ASM1074 і мікросхемі ASMedia ASM1042AE.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

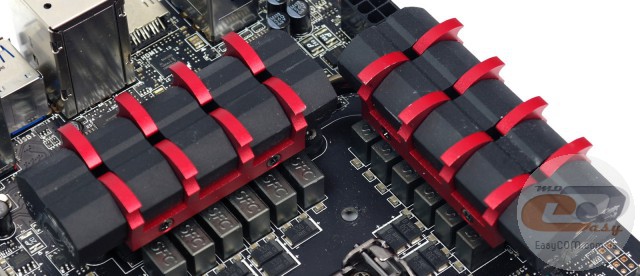

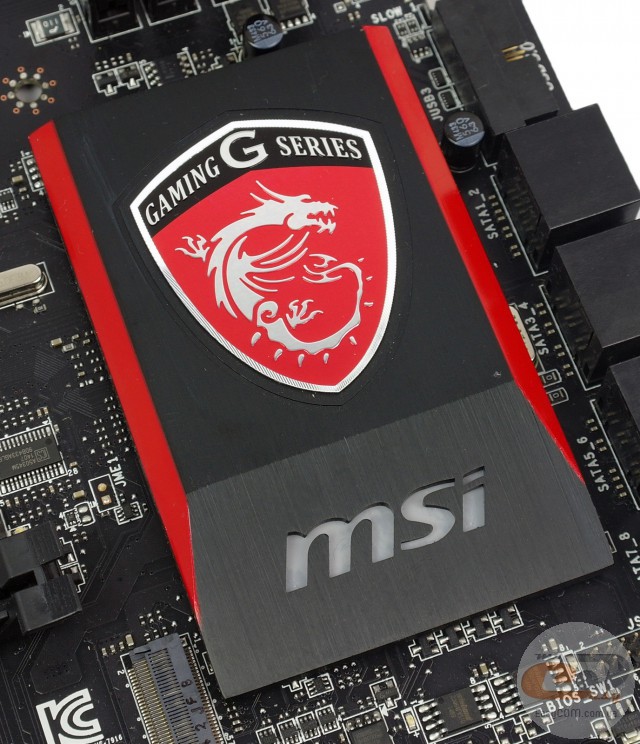

Система охолодження розглянутої новинки складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як два інші, з'єднані між собою тепловою трубкою, накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 36,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 38,1°C.

Як бачимо, встановлена система охолодження відрізняється хорошою ефективністю, створюючи тим самим хороший заділ для розгону системи.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

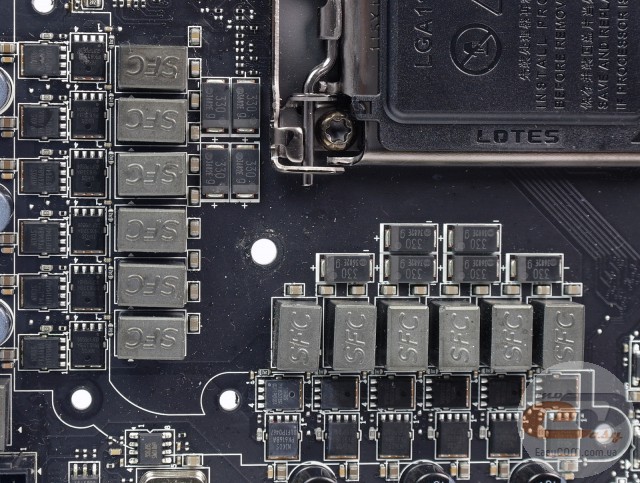

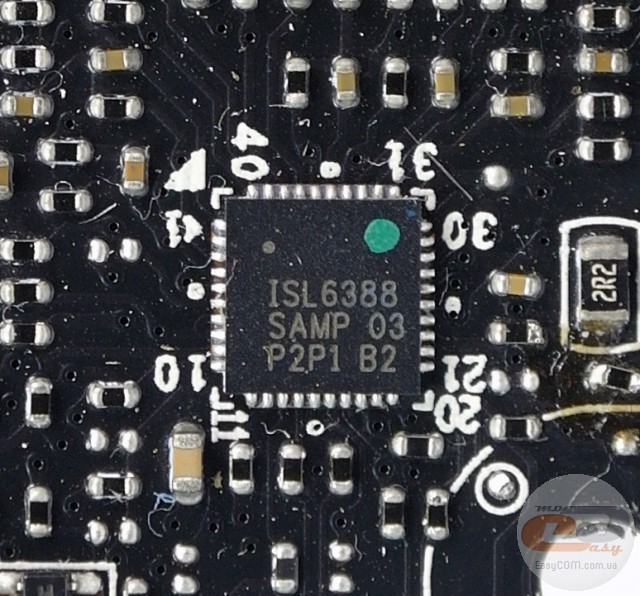

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ISL6388. Елементна база новинки набрана за допомогою високоякісних комплектуючих, які, у відповідності з фірмовим дизайном Military Class 4, сертифіковані за військовим стандартом MIL-STD-810G. До її складу ввійшли: твердотільні конденсатори Dark CAP, дроселі SFC і конденсатори Hi-c CAP. Для подачі необхідної напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

MSI Z97 GAMING 7

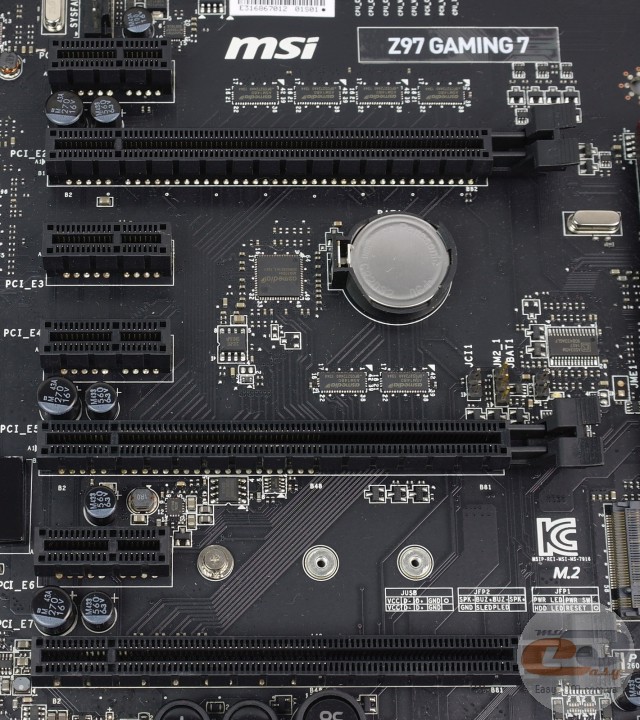

Для розширення функціональності рішення MSI Z97 GAMING 7 у розпорядженні користувача є сім слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8 або х4);
  6. PCI Express 2.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми є три слоти PCI Express x16, підключені до процесора. Відповідно, вони використовують усі доступні шістнадцять ліній стандарту PCI Express 3.0. Залежно від кількості встановлених відеокарт ви одержите одну з наступних схем: х16 / х8+х8 / х8+х4+х4. Нагадаємо, що останній варіант підтримується тільки у випадку встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми з пропускною здатністю х4.

Окремо відзначимо, що у вас без проблем вийде встановити дві відеокарти з трьохслотовою системою охолодження. При цьому у вільному доступі все ще залишиться один роз’єм PCI Express 2.0 x1.

MSI Z97 GAMING 7

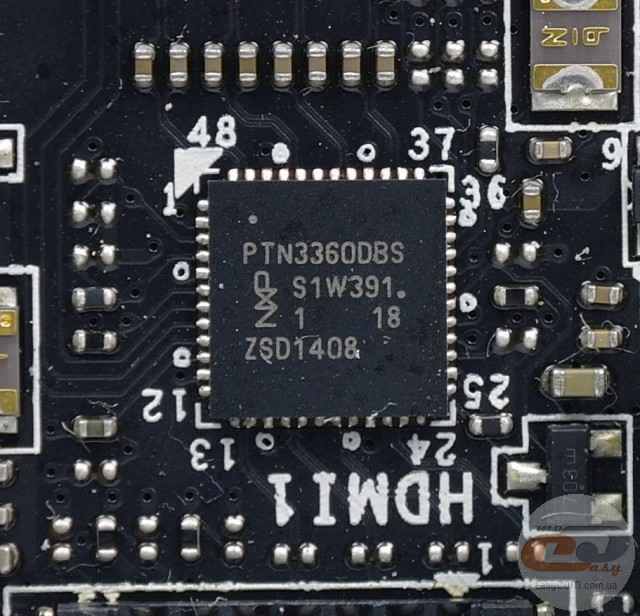

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: два HDMI і один DisplayPort, перемикання між якими здійснюється силами двох мікросхем PTN3360DBS

MSI Z97 GAMING 7

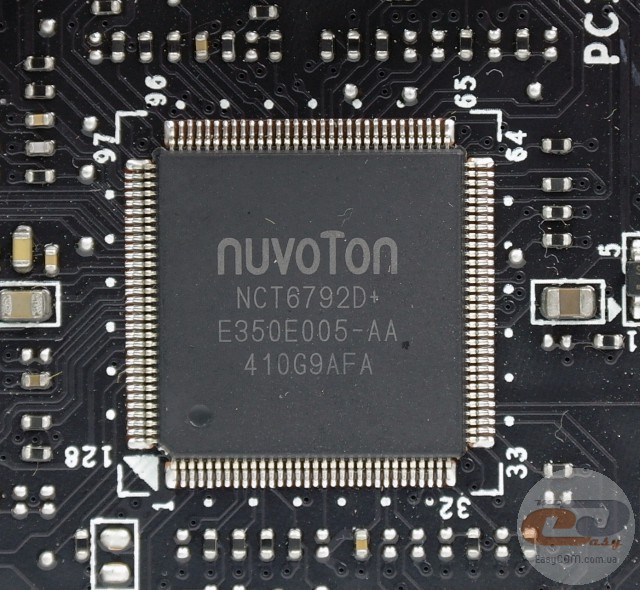

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6792D, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

MSI Z97 GAMING 7

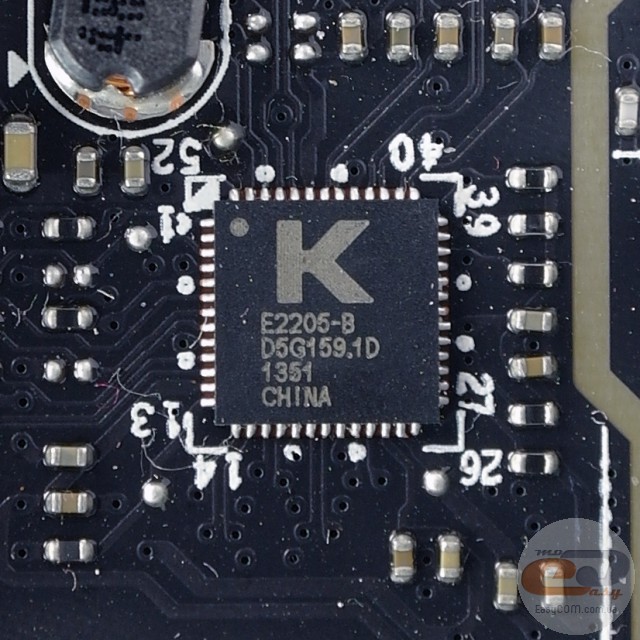

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2205, який має ряд апаратних і програмних переваг для пріоритизації ігрового та мультимедійного трафіків.

MSI Z97 GAMING 7

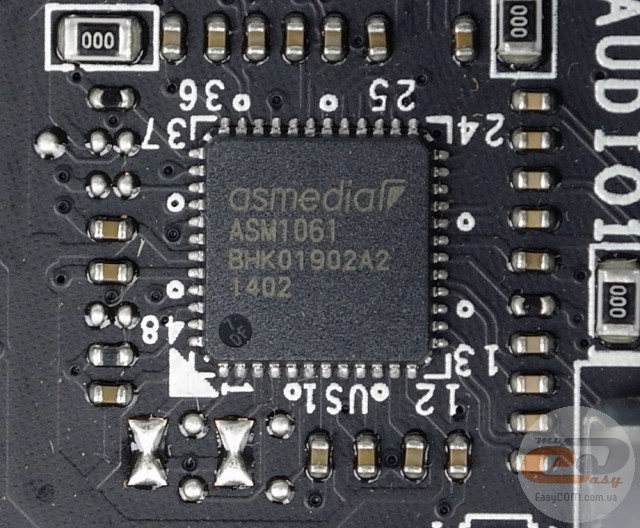

Два додаткові порти SATA 6 Гбіт/с функціонують завдяки контролеру ASMedia ASM1061.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

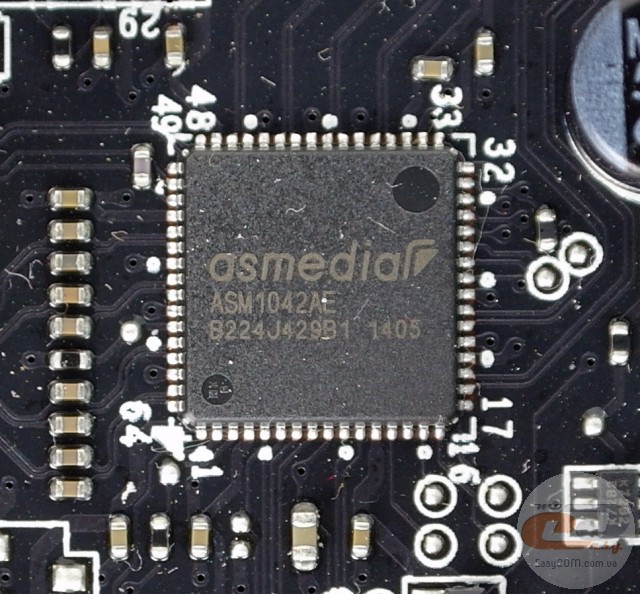

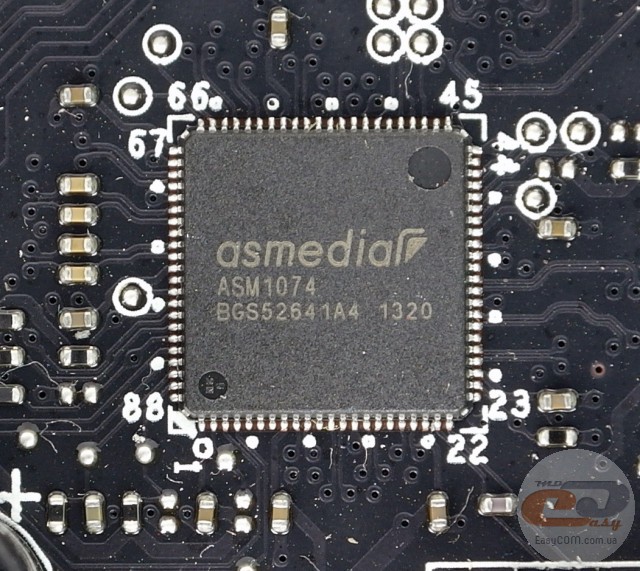

Коректна робота шести додаткових портів USB 3.0 на інтерфейсній панелі забезпечена силами концентратора ASMedia ASM1074 і мікросхеми ASMedia ASM1042AE.

MSI Z97 GAMING 7

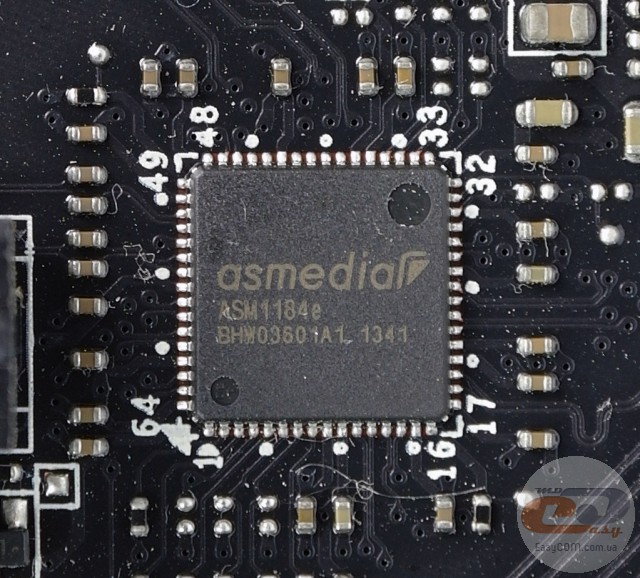

Проблема з нестачею вільних чіпсетних ліній вирішена за допомогою мосту ASMedia ASM1184e, який підключений до однієї лінії PCI Express 2.0 і має на виході чотири аналогічні лінії.

MSI Z97 GAMING 7

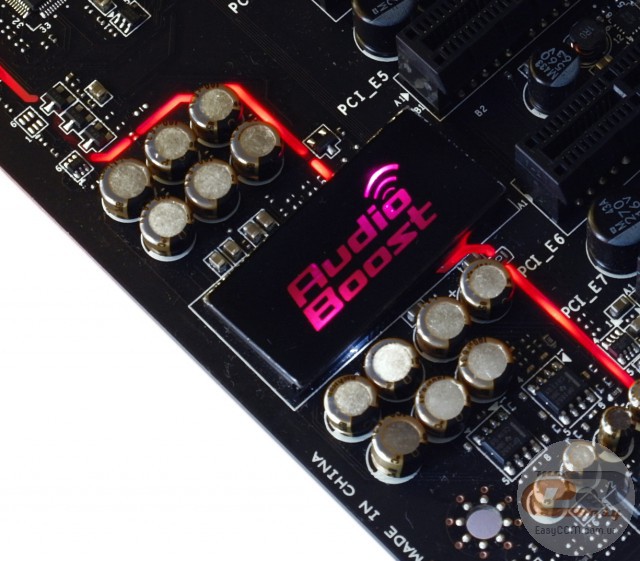

Звукова підсистема MSI Z97 GAMING 7 являє собою досить цікаву конструкцію під назвою Audio Boost 2. Вона основана на флагманському 7.1-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Він функціонує в парі з двома підсилювачами, які здатні підтримати роботу навушників з імпедансом до 600 Ом. Також використовуються високоякісні аудіоконденсатори компанії Nichicon, технологія прямого живлення аудіотракту (MSI Direct Audio Power), позолочені аудіороз’єми та технологія екранування для захисту від електромагнітних перешкод. Програмне доведення якості звуку до необхідного рівня здійснює ПЗ Creative Sound Blaster Cinema 2.

MSI Z97 GAMING 7

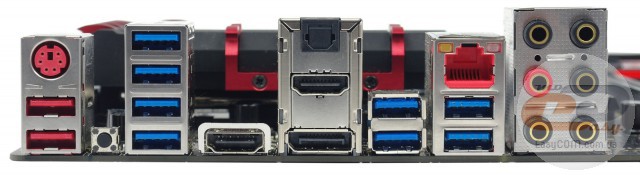

На інтерфейсну панель материнської плати MSI Z97 GAMING 7 виведені наступні порти:

  • 2 x HDMI;
  • 1 x DisplayPort;
  • 1 x LAN (RJ45);
  • 8 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 6 x аудіопортів;
  • 1 x клавіша для скидання CMOS;
  • 1 x PS/2 (клавіатура або миша).

Подібне компонування можна сміливо назвати відмінним, оскільки воно включає велику кількість портів USB, три відеовиходи, шість позолочених аудіороз’ємів для зручного підключення багатоканальної акустики, а також підтримку портів Gaming Device Port для підключення ігрових мишок або клавіатур.

MSI Z97 GAMING 7

MSI Z97 GAMING 7

Материнська плата MSI Z97 GAMING 7 оснащена п'ятьма роз’ємами для підключення вентиляторів: два служать для живлення вертушок системи охолодження процесора, а три інші призначені для підключення системних пропелерів. Усі роз’єми відповідно до сучасних вимог 4-контактні, що дозволить керувати частотою обертання підключених вентиляторів ШІМ-методом.

UEFI BIOS

MSI Z97 GAMING 7

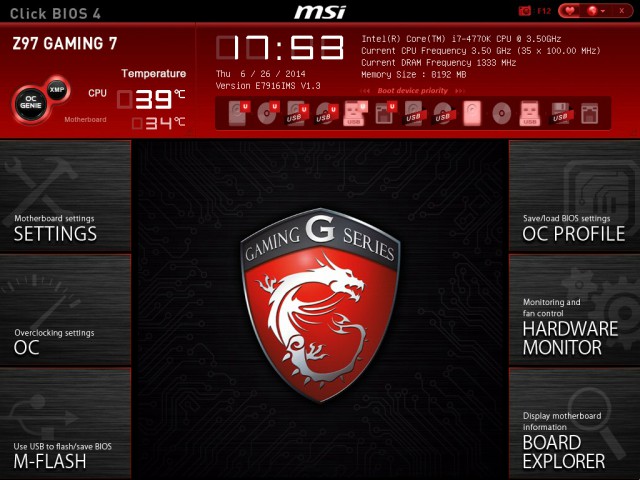

У моделі MSI Z97 GAMING 7 використовується фірмовий попередній завантажувач ClickBIOS 4, оснований на інтерфейсі UEFI. Він відрізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін у налаштування.

MSI Z97 GAMING 7

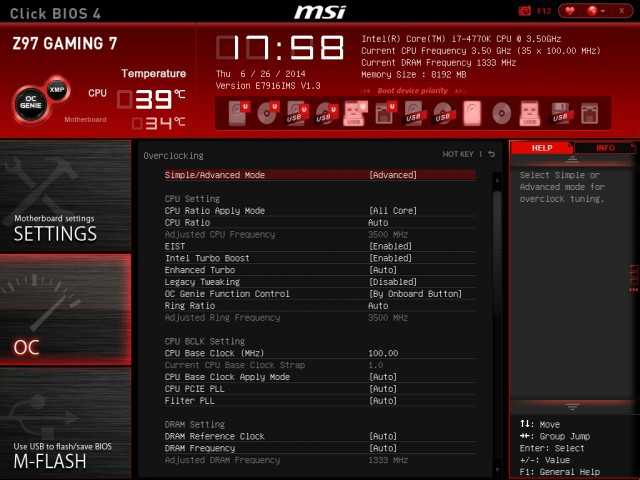

Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC».

MSI Z97 GAMING 7

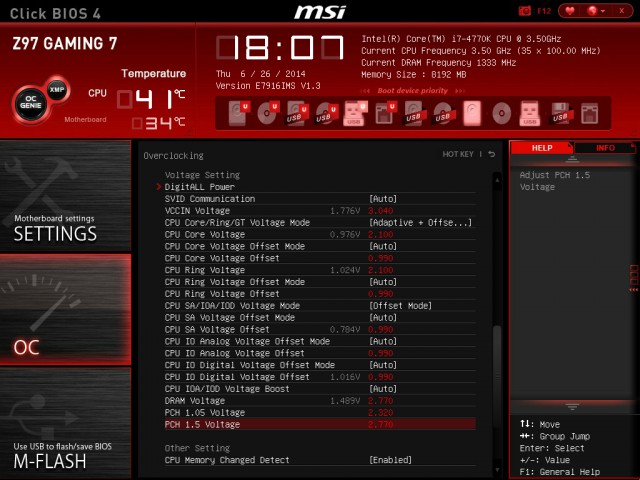

При необхідності в даному розділі можна одержати доступ до регулювання напруг на різних компонентах.

MSI Z97 GAMING 7

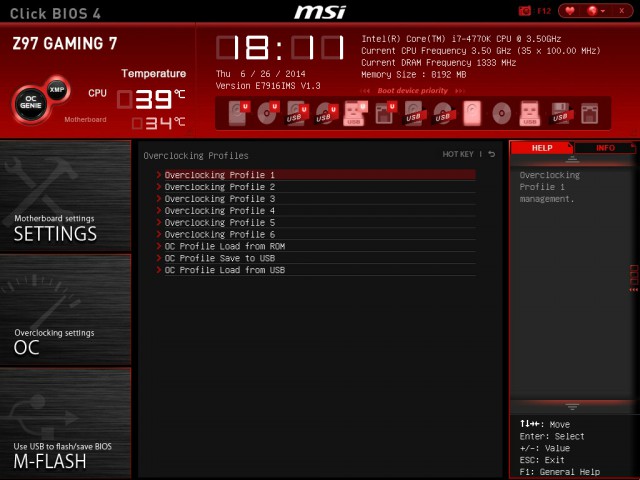

Як бачимо, підтримується збереження користувацьких налаштувань BIOS у шести різних профілях, а також присутня можливість завантаження необхідного профілю з USB-накопичувача.

MSI Z97 GAMING 7

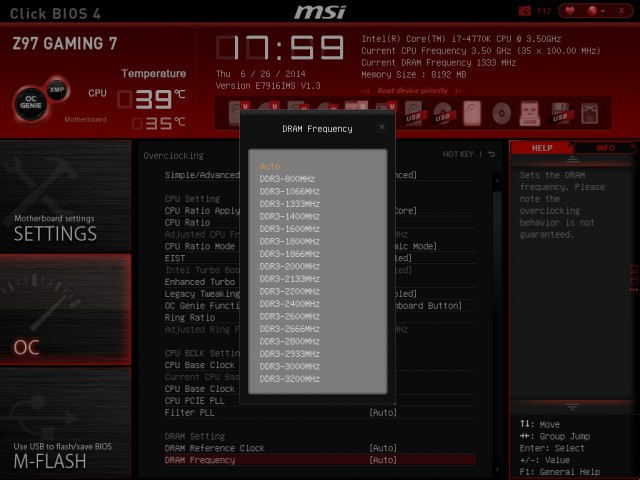

Частота оперативної пам'яті може бути змінена в межах від 800 до 3200 МГц.

MSI Z97 GAMING 7

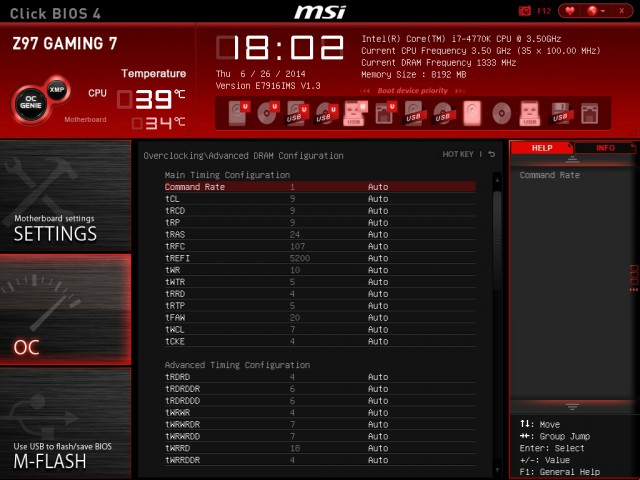

А при необхідності можна одержати доступ до регулювань затримок пам'яті.

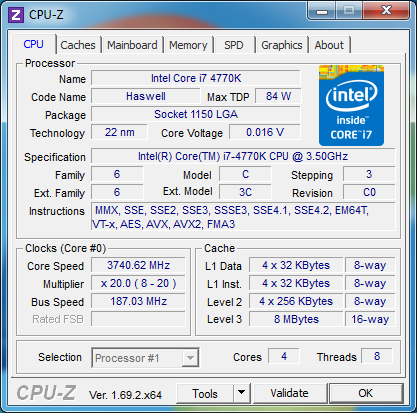

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

CPU Base Clock

90,0 – 300,0

0,04



CPU Base Clock Strap

1,0 – 2,5

0,25

Процесорний множник

CPU Ratio

8 – MAX

1



Ring Ratio

8 – MAX

1

Частота оперативної пам'яті

DRAM Frequency

800 – 3200



Таймінги оперативної пам'яті

Timing Configuration

tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE





VR 12VIN OCP Expander

1 – 63

1



CPU Vdroop Offset Control

+12,5% - +100%

12,5%



CPU Over Voltage Protection

130 – 530





CPU Under Voltage Protection

130 – 530



CPU Over Current Protection

110% – 160%

10%



CPU Switching Frequency

395 – 2000





CPU VRM Over Temperature Protection

85 - 120





VCCIN Voltage

1,200 – 3,040

0,001

Напруга на процесорі

CPU Core Voltage

0,800 – 2,100

0,001



CPU Core Voltage Offset

0,001 – 0,990

0,001



CPU Ring Voltage

0,800 – 2,100

0,001



CPU Ring Voltage Offset

0,001 – 0,990

0,001

Напруга на системному агенті

CPU SA Voltage

0,001 – 0,990

0,001



CPU IO Analog Voltage Offset

0,001 – 0,990

0,001



CPU IO Digital Voltage Offset

0,001 – 0,990

0,001

Напруга на модулях оперативної пам'яті

DRAM Voltage

0,240 – 2,770

0,075

Напруга на чіпсеті по лінії 1,05 В

PCH 1.05 Voltage

0,700 – 2,320

0,050

Напруга на чіпсеті по лінії 1,5 В

PCH 1.5 Voltage

0,800 – 2,770

0,050



Long Duration Power Limit

1 – 4096

1



Long Duration Maintained

1 – 128

1



Short Duration Power Limit

1 – 4096

1



CPU Current Limit

30 - 1024

1

MSI Z97 GAMING 7

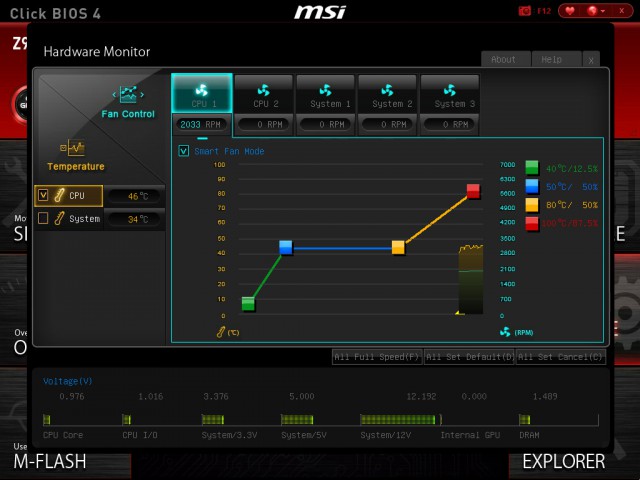

У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора та швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну частоту обертання лопатей вертушок.

Додатково можна стежити за напругою на ядрі процесора, графічному ядрі, модулях пам'яті та на лініях живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» у BIOS.
