Огляд і тестування материнської плати MSI Z270 SLI PLUS: для шанувальників зв'язок Multi GPU
24-02-2017
Незважаючи на те, що новий флагманський чіпсет Intel Z270 за замовчуванням підтримує розподіл процесорних ліній між слотами PCI Express 3.0 за схемами x8+x8 і x8+x4+x4, виробники не використовують дану перевагу в найдоступніших материнських платах, підключаючи другий слот PCI Express 3.0 до чіпсета. Тим самим вони стимулюють користувача, який бажає встановити пару відеокарт, до покупки дорожчих плат.
Однією з найдоступніших моделей у лінійці MSI Z270 з підтримкою технологій NVIDIA SLI і AMD CrossFireX стала MSI Z270 SLI PLUS. При цьому цікаво, що вона не належить до фірмових ігрових серій Arsenal GAMING, Performance GAMING і Enthusiast GAMING, а увійшла в серію MSI PRO, відведену під якісні та збалансовані моделі, не призначені в першу чергу для геймерів або оверклокерів. Давайте ж поглянемо, що отримає покупець даної новинки за орієнтовно $185.
Специфікація
Виробник і модель |
MSI Z270 SLI PLUS |
Чіпсет |
Intel Z270 |
Процесорний роз'єм |
Socket LGA1151 |
Підтримка процесорів |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого і сьомого покоління для платформи Intel Socket LGA1151 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3800 МГц |
Слоти розширення |
3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x4+x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x Turbo M.2 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110) 1 x Turbo M.2 (M.2 2242, M.2 2260 и M.2 2280) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбіт/с) |
Звукова підсистема |
2 х 8-канальних Realtek ALC1220 |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 х роз'єм підключення водоблока СВО (4-контактний) 4 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen1 1 х USB 3.1 Gen2 Type-C 1 х USB 3.1 Gen2 Type-A 6 x аудіопортів |
Внутрішні порти I/O |
2 x USB 3.1 Gen1, кожен з підтримкою підключення двох USB 3.1 Gen1 2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0 1 x TPM 1 x COM 1 x LPT |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.8 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
MSI |
Упаковка і комплектація
Материнська плата постачається у картонній коробці зі стильним оформленням у чорно-білому кольорі та хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.
У коробці ми виявили такий набір аксесуарів:
- диск з драйверами й утилітами;
- набір паперової документації;
- два кабелі SATA;
- заглушку інтерфейсної панелі;
- маркувальні наклейки для кабелів SATA.
Дизайн і особливості плати
В основі новинки лежить друкована плата формату ATX (305 х 244 мм), яка з легкістю вмістила в себе доволі велику кількість набортних елементів, дозволивши розташувати їх на оптимальних місцях. Оформлення виконане переважно в темних тонах, і воно точно припаде до душі любителям лаконічного і стриманого стилю.
Однак настільки стриманої зовнішності материнська плата дотримується лише до її підключення живлення, після чого користувач зможе насолодитися LED-підсвічуванням MSI Mystic Light. Воно має декілька режимів роботи, керувати якими можна за допомогою комплектної утиліти.
Ілюмінація може не лише просто горіти певним кольором, а й пульсувати в такт музиці, а також наочно відображати за допомогою кольору температуру процесора. На жаль, налаштувати підсвічування для кожної зони окремо не вдасться, а колір світіння можна вибрати лише для підключеної світлодіодної стрічки.
На зворотному боці друкованої плати можна відзначити опорну пластину процесорного роз'єма, а також той факт, що всі три радіатори надійно зафіксовані за допомогою гвинтів, які забезпечують кращу притискну силу, ніж пластикові кліпси.

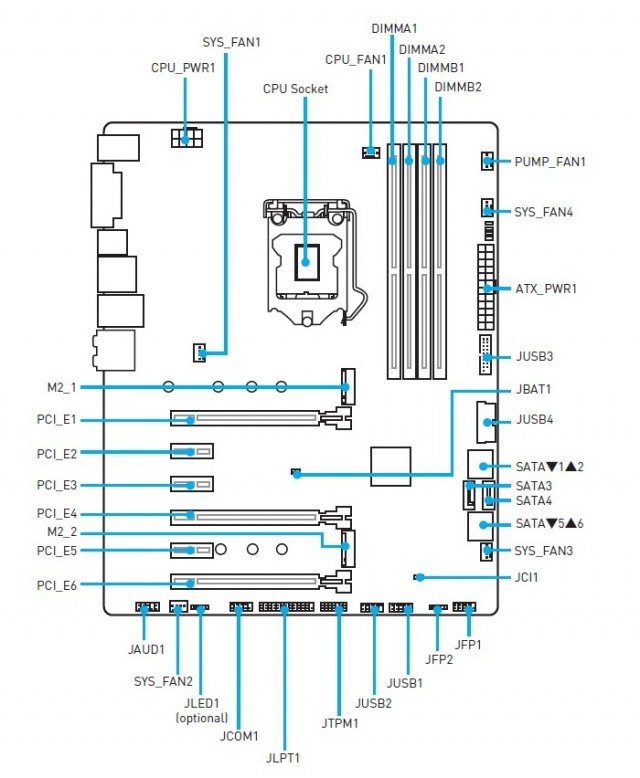

У нижній частині плати розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порти COM, LPT і TPM, дві колодки підключення передньої панелі, роз'єм підключення системного вентилятора, а також дві колодки для підключення інтерфейсів USB 2.0. Всього на MSI Z270 SLI PLUS силами чіпсета реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.
Можливості з організації дискової підсистеми представлені двома інтерфейсами Turbo M.2 з пропускною спроможністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280 або M.2 2242, M.2 2260, M .2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с.
У зв’язку з доволі великою кількістю інтерфейсів дискової підсистеми є певні обмеження щодо їх одночасного застосування:
- два порти SATA 6 Гбіт/с («SATA1» і «SATA5») будуть недоступні при встановленні SATA M.2-накопичувача в будь-який з двох відповідних слотів;
- два порти SATA 6 Гбіт/с («SATA5» і «SATA6») будуть недоступні при встановленому PCIe M.2-накопичувачі в слот M.2 («M2_2»).
Системна плата MSI Z270 SLI PLUS оснащена чотирма посиленими DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3800 МГц у розгоні. Максимальний об’єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.
Додатково відзначимо дві колодки підключення виносних панелей з портами USB 3.1 Gen 1. Всього на платі реалізовано підтримку восьми портів USB 3.1 Gen1: чотирьох внутрішніх і чотирьох на інтерфейсній панелі.
Система охолодження даної плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 32,5°C (при розгоні − 41°C);
- верхній радіатор охолодження елементів підсистеми живлення – 32,7°C (при розгоні − 36,1°C);
- нижній радіатор охолодження елементів підсистеми живлення – 37,4°C (при розгоні − 39,3°C)
- дроселі підсистеми живлення – 37,8 ° C (при розгоні − 43,2°C).
Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію.
Живлення процесора здійснюється за посиленою 10-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері uP9508Q. Елементна база новинки набрана за допомогою високоякісних комплектуючих відповідно до фірмового дизайну Military Class 5. До її складу ввійшли твердотільні конденсатори Dark CAP і дроселі Dark Choke.
Для розширення функціональності користувача має шість слотів:
- PCI Express 3.0 x16 (у режимі х16 або x8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х8 або x4);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі x4).
Як бачимо, для організації графічної підсистеми є три слоти PCI Express x16, два з яких підключені до процесора і ділять між собою 16 ліній PCI Express 3.0, тоді як третій використовує лише 4 чіпсетні лінії. Залежно від кількості встановлених відеокарт, ви отримаєте одну з наступних схем: х16 / х8+х8 / х8+х8+х4. Нагадаємо, що останній варіант підтримується лише в разі встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми з пропускною спроможністю х4.
Окремо відзначимо, що два з трьох PCI Express 3.0 x16 мають посилену конструкцію, яка дозволить без проблем витримати вагу габаритних трислотових відеокарт. До речі, під час монтажу двох 3-слотових графічних адаптерів ви втратите доступ до інших слотів розширення.
Коректна робота двох портів USB 3.1 Gen2 забезпечена силами мікросхеми ASMedia ASM2142, яка гарантує загальну пропускну спроможність 16 Гбіт/с або по 8 Гбіт/с на кожен інтерфейс. Нагадаємо, що ASMedia ASM1142 забезпечує сумарно лише 8 Гбіт/с або по 4 Гбіт/с на порт.
Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6795D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.
Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI219V. А за допомогою утиліти MSI Network Genie користувач зможе встановити пріоритети на доступ до мережевих ресурсів.
Звукова підсистема – це доволі цікава конструкція під назвою «Audio Boost 4». Вона заснована на флагманському 7.1-канальному HDA-кодеку Realtek ALC1220, який функціонує в парі з підсилювачем TI OP1652, здатним підтримати роботу навушників з опором до 600 Ом. Також використовуються високоякісні аудіоконденсатори Nippon Chemi-Con і технологія екранування для захисту від електромагнітних перешкод.

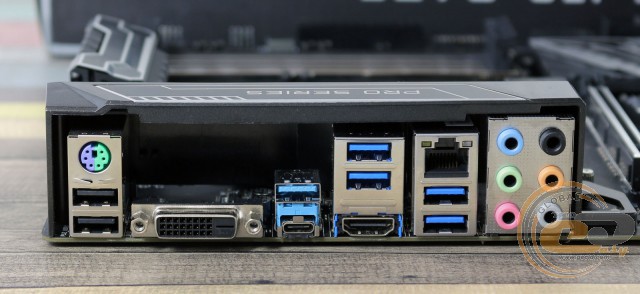

На інтерфейсну панель материнської плати MSI Z270 SLI PLUS виведені такі порти:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x RJ45;
- 1 х USB 3.1 Gen2 Type-C;
- 1 х USB 3.1 Gen2 Type-A;
- 4 x USB 3.1 Gen1;
- 2 x USB 2.0;
- 6 x аудіопортів;
- 1 x PS/2 Combo.
Подібне компонування можна сміливо назвати відмінним, оскільки воно має велику кількість портів USB, включаючи два USB 3.1 Gen2, два відеовиходи, зручне підключення багатоканальної акустики, а також можливість вивести на задню панель порти COM і LPT за допомогою відповідних колодок.
У MSI Z270 SLI PLUS є доволі широкі можливості для організації охолодження всередині системного корпуса. В наявності шість 4-контактних роз'ємів для підключення вентиляторів, один з яких слугує для охолодження центрального процесора, один призначений для підключення водоблока СВО, в той час як ще чотири використовуються для системних пропелерів.
UEFI BIOS
У даній моделі використовується фірмовий завантажувач ClickBIOS 5, заснований на інтерфейсі UEFI. Він вирізняється привабливим графічним інтерфейсом і зручністю процесу внесення змін до налаштувань. Опції, необхідні для тонкого конфігурування системи, згруповані в розділі «OC», де за необхідності можна отримати доступ до регулювання напруг на різних компонентах. Також підтримується збереження налаштувань BIOS у шести різних профілях і можливість завантаження необхідного профілю з USB-накопичувача.
У розділі «Hardware Monitor» відкривається доступ до спостереження за системною температурою, температурою процесора і швидкістю обертання встановлених вентиляторів. Тут також можна задавати вручну необхідну частоту обертання лопатей пропелерів. Додатково можна стежити за напругою на ядрі процесора, модулях пам'яті і на лініях живлення +12В і +5В.
Можливості розгону

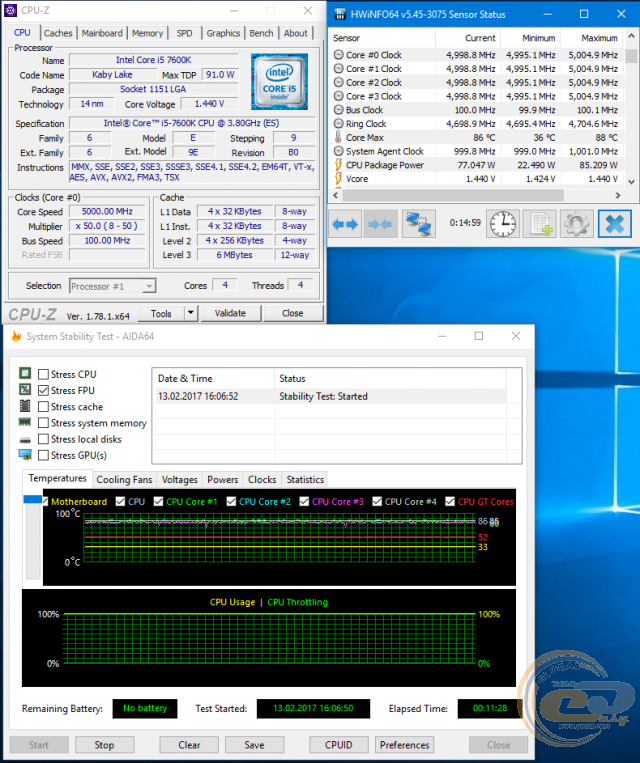

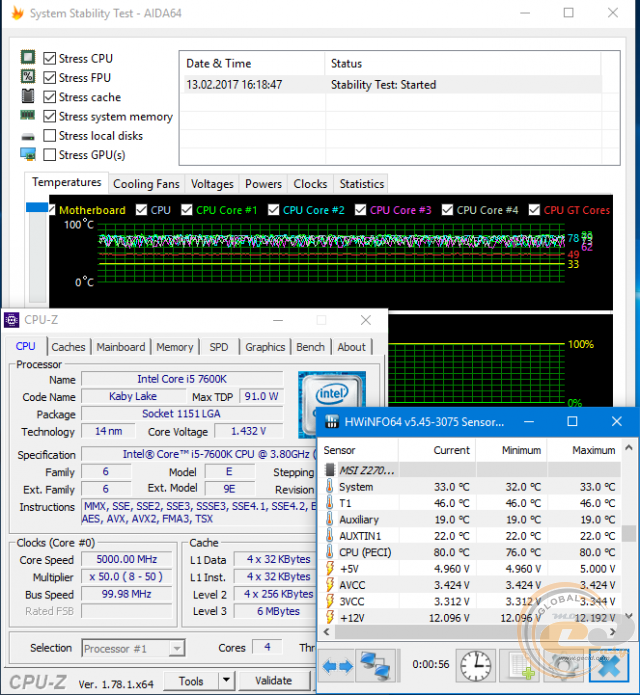

Після ручного розгону частота процесора Intel Core i5-7600K склала 5 ГГц. Для цього його множник був підвищений до «х50», напруга в BIOS – до 1,415 В, а для параметра «LLC» вибрано значення «Mode 4». У тесті LinX 0.6.5 було перегрівання, тому необхідне зниження частоти при виконанні AVX-інструкцій.

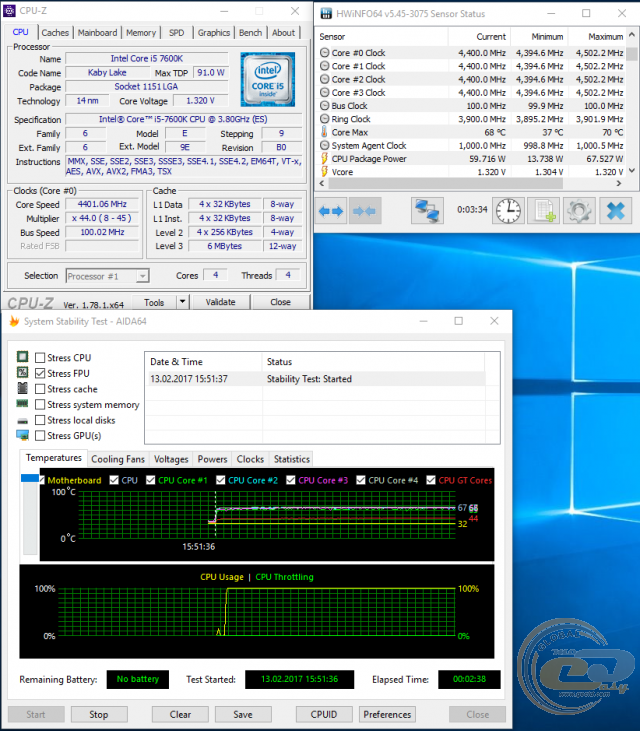

В автоматичному режимі розгону частота CPU склала 4,4 ГГц при напрузі 1,320 В, і лише зрідка вона підвищувалася до 4,5 ГГц. При цьому тест на стабільність в AIDA64 проходився без проблем.

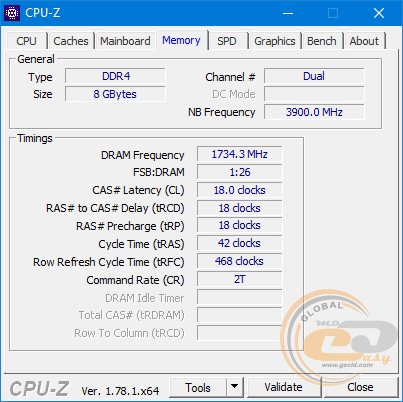

Тестові модулі оперативної пам'яті DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 працювали на швидкості DDR4-3468 МГц. Домогтися вищих результатів не допомогло навіть підвищення таймінгів і напруги до 1,4 В. Можливо, з подальшими оновленнями прошивки BIOS вийде досягти більшої частоти.
Тестування
Для перевірки можливостей материнської плати MSI Z270 SLI PLUS використовувалося таке обладнання:
Процесор |
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ) |
Кулер |
Scythe Mugen 3 |
Оперативна пам’ять |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Відеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жорсткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |

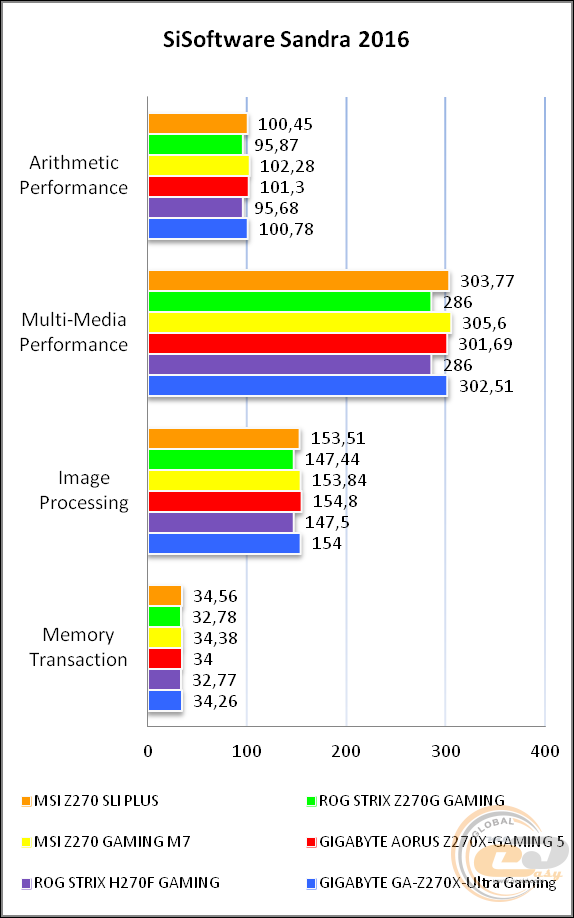

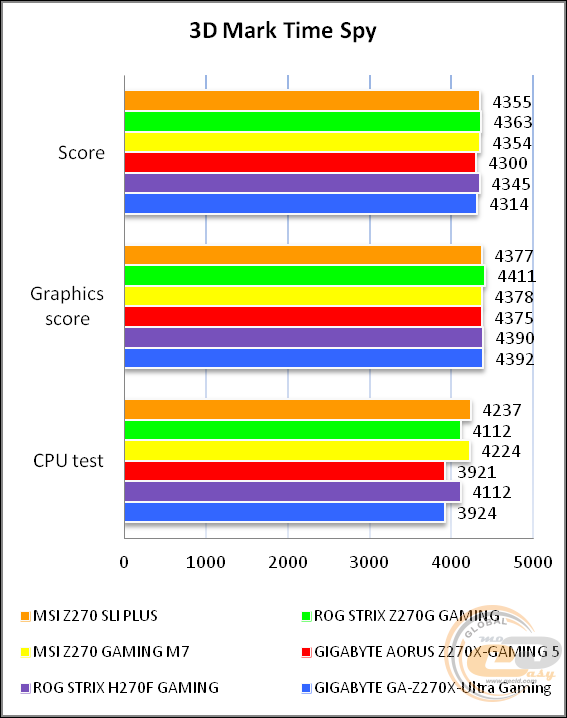

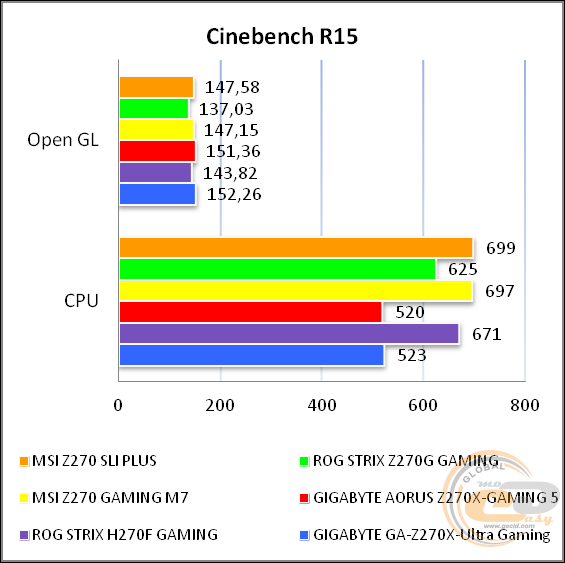

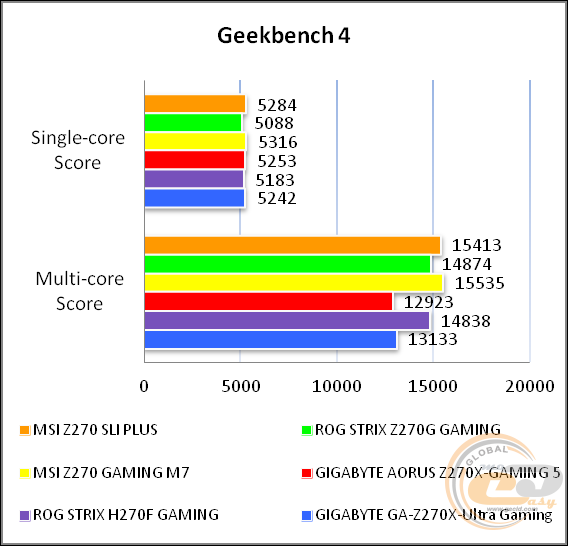

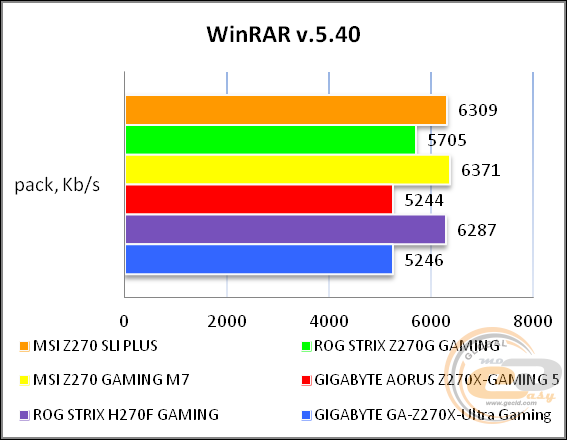

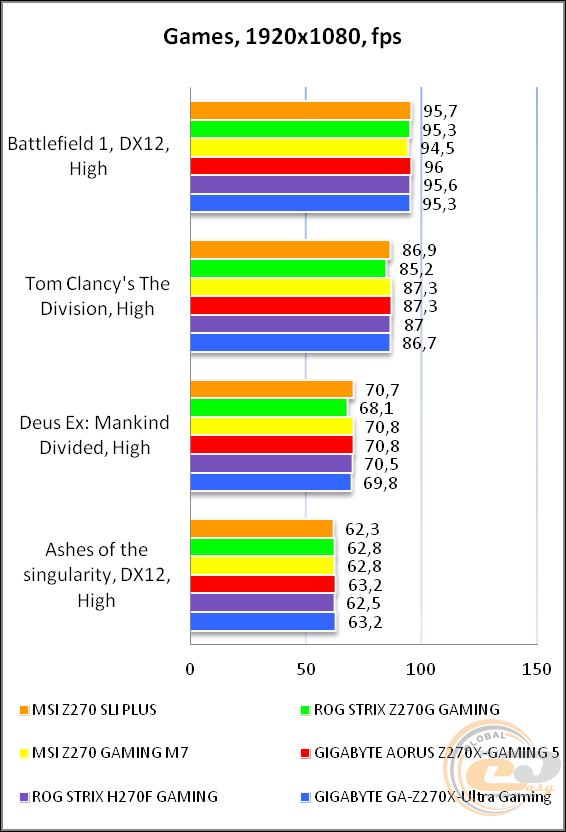

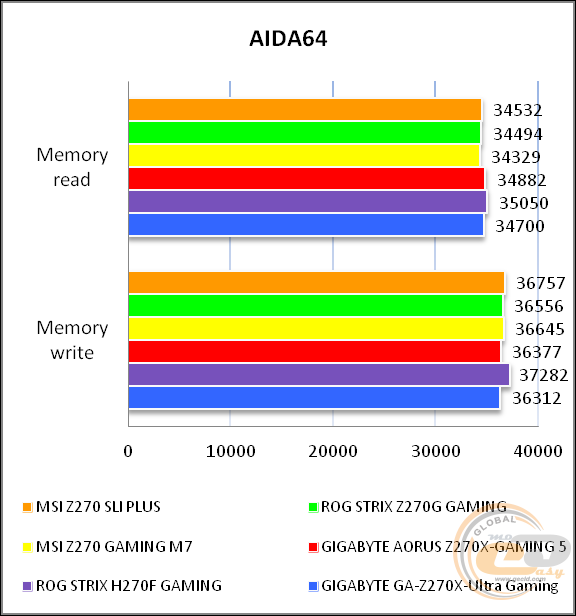

У підсумку ми отримали відмінні результати, досягненню яких сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC1220
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ |
-0.05, -0.12 |
Відмінно |
Рівень шуму, дБ (А) |
-92.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
92.3 |
Дуже добре |
Гармонійні викривлення, % |
0.0035 |
Дуже добре |
Гармонійні викривлення + шум, дБ (A) |
-83.3 |
Добре |
Інтермодуляційні викривлення + шум,% |
0.0078 |
Відмінно |
Взаємопроникнення каналів, дБ |
-91.7 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0081 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ |
+0.01, -0.08 |
Відмінно |
Рівень шуму, дБ (А) |
-105.8 |
Відмінно |
Динамічний діапазон, дБ (А) |
109.8 |
Відмінно |
Гармонійні викривлення, % |
0.0035 |
Дуже добре |
Гармонійні викривлення + шум, дБ (A) |
-86.5 |
Добре |
Інтермодуляційні викривлення + шум,% |
0.0038 |
Відмінно |
Взаємопроникнення каналів, дБ |
-94.8 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.0048 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Відзначимо відмінну якість аудіо, що забезпечується фірмовою звуковою підсистемою Audio Boost 4 з флагманським аудіокодеком Realtek ALC1220.
Висновки
Хоча MSI Z270 SLI PLUS номінально не відноситься до ігрових лінійок компанії MSI, але саме для ігроманів вона є дуже цікавою. Особливо дана новинка відмінно підійде для складання ігрової системи чи робочої станції з парою відеокарт, адже не випадково в її назві є індекс «SLI». Звичайно ж, у широкому асортименті компанії можна знайти багато моделей, що дозволяють організувати графічну підсистему за схемою x8+x8, однак MSI Z270 SLI PLUS є однією з найдешевших із такою функціональністю.
Крім усього іншого, орієнтовно за $185 ви отримаєте якісну елементну базу, приємний дизайн, а також продуману звукову підсистему з флагманським аудіокодеком, LED-підсвічування, хороші можливості з розгону і низку інших цікавих фірмових доробок, наприклад, посилену конструкцію слотів розширення.
Що ж стосується особливостей, у зв’язку з нестачею вільних чіпсетних ліній є певні обмеження щодо одночасного використання деяких інтерфейсів дискової підсистеми.
У підсумку, якщо ви плануєте встановити в свою систему пару відеокарт, дана модель буде вдалим вибором. Однак якщо ви є власником лише одного графічного прискорювача, можна звернути увагу й на доступніші рішення, яких в арсеналі компанії MSI є більш ніж достатньо.
Переваги:
- висококласна елементна база для надійної та стабільної роботи материнської плати (Military Class 5);
- наявність підсвічування Mystic Light;
- стильний дизайн у темних тонах;
- розширена дискова підсистема;
- продумане компонування набортних елементів;
- відмінне компонування інтерфейсної панелі;
- використання посилених роз'ємів PCI Express 3.0 x16 для встановлення масивних відеокарт;
- підтримка двох інтерфейсів USB 3.1 Gen2;
- високоякісна аудіопідсистема з дизайном Audio Boost 4;
- гігабітовий мережевий контролер з можливість пріоритезації трафіку;
- підтримка низки корисних фірмових технологій і утиліт.
Особливості:
- обмеження щодо одночасного використання інтерфейсів дискової підсистеми.
Автор: Костянтин Шорохов
Переклад: Юрій Коваль
Висловлюємо подяку компанії MSI за надану для тестування материнську плату.
Висловлюємо подяку компаніям ASUS, Intel, Kingston, Philips і Seasonic за надане для тестового стенда обладнання.
