Огляд і тестування материнської плати MSI Z170A TOMAHAWK

В одному з попередніх матеріалів ми представили материнську плату MSI Z170A GAMING M5 із лінійки MSI Z170 Enthusiast GAMING. Вона розрахована на ентузіастів комп'ютерних ігор і професійних геймерів, чому сприяє якісна елементна база та хороший розгінний потенціал.

MSI Z170A TOMAHAWK

Даний же огляд присвячений моделі MSI Z170A TOMAHAWK. Вона належить до сегменту MSI Arsenal GAMING, який прекрасно пасує починаючим або казуальним гравцям. Дивлячись на таке позиціонування, можна помилково припустити, що дана материнська плата основана на бюджетних компонентах і не дозволить зібрати якісний комп'ютер. При детальному ж розгляді новинки можна виявити посилену підсистему живлення, підтримку DDR4-пам'яті, хорошу звукову підсистему та наявність найсучасніших інтерфейсів (USB 3.1 Gen2 і M.2).

Специфікація материнської плати MSI Z170A TOMAHAWK:

Виробник і модель

MSI Z170A TOMAHAWK (ver 1.1)

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DDR4 DIMM-слоти з підтримкою максимум 64 ГБ пам'яті із частотою до 3600 МГц

Слоти розширення

1 x M.2 ( для модуля Wi-Fi)

2 x PCI Express 3.0 x16 (x16 + x4)

3 x PCI Express 3.0 x1

2 х PCI

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 SSD (M.2 2242, M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC892

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

2 x USB 2.0

2 x USB 3.1 Gen2

2 x USB 3.1 Gen1

1 x DVI-D

1 x HDMI

1 x RJ45

1 x оптичний S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

2 x USB 3.1 Gen1, кожний з підтримкою підключення двох USB 3.1 Gen1

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х TPM

1 х COM

1 x LPT

BIOS

128 Мбіт UEFI AMI BIOS, ACPI 5.0, PnP 1.0a, SM BIOS 2.8

Форм-фактор

ATX

Розміри

304 x 224 мм

Сайт виробника

Сторінка продукту

MSI

Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

MSI Z170A TOMAHAWK MSI Z170A TOMAHAWK

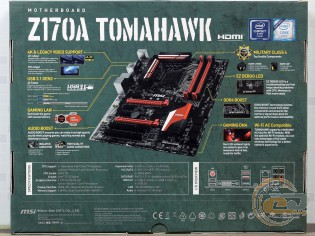

Материнська плата MSI Z170A TOMAHAWK продається в картонній упаковці, яка стилізована під коробку з військовим обладнанням. На ній розташований опис технічних характеристик і ключових технологій: якісної елементної бази Military Class 4, світлодіодної індикації для виявлення несправностей EZ Debug LED, підсвічування GAMING DNA і поліпшеної топології оперативної пам'яті DDR4 BOOST.

MSI Z170A TOMAHAWK

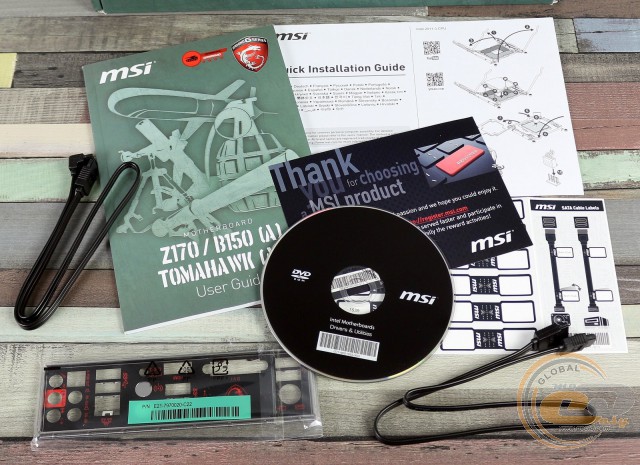

У комплект поставки MSI Z170A TOMAHAWK входять:

  • два шлейфи SATA з набором наклейок;
  • заглушка інтерфейсної панелі;
  • диск із ПЗ та драйверами;
  • коротка й повна інструкція користувача.

Дизайн і особливості плати

MSI Z170A TOMAHAWK

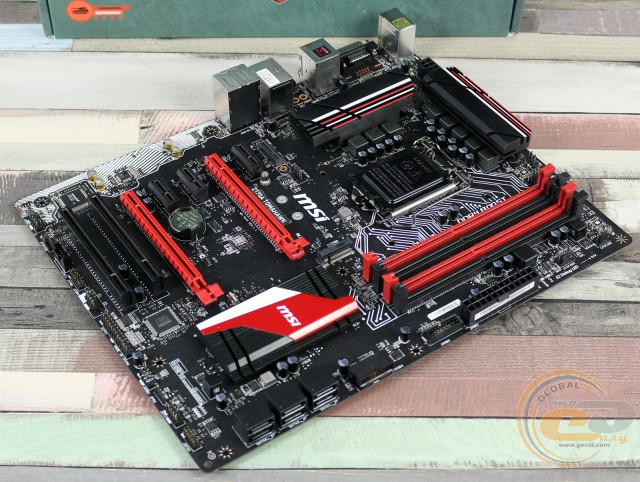

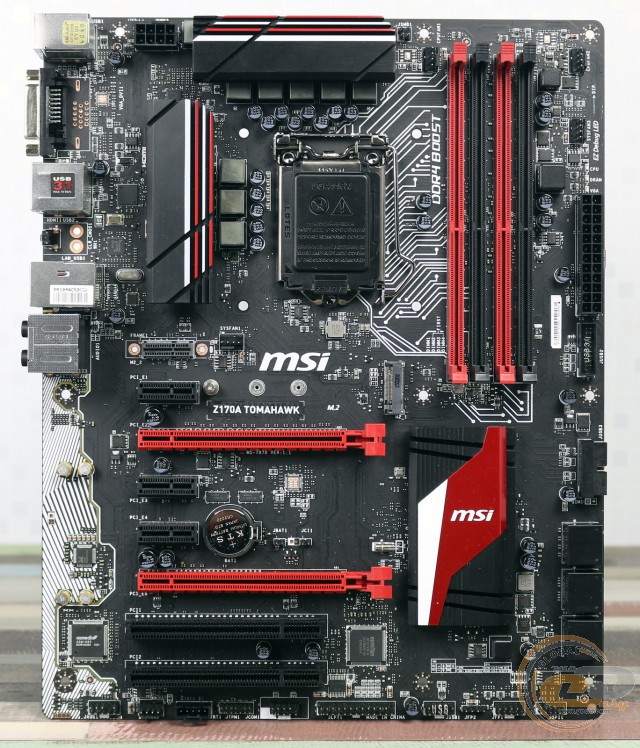

Друкована плата виконана у форматі ATX (304 x 224 мм) і оформлена в чорному кольорі з вкрапленнями червоних і білих елементів. Компонування усіх вузлів виконане цілком зручно. Зокрема, засувки роз’ємів пам'яті присутні тільки з одного боку, а встановлення габаритної відеокарти (навіть із трьохслотовою системою охолодження) не перекриває доступ до конекторів SATA.

MSI Z170A TOMAHAWK

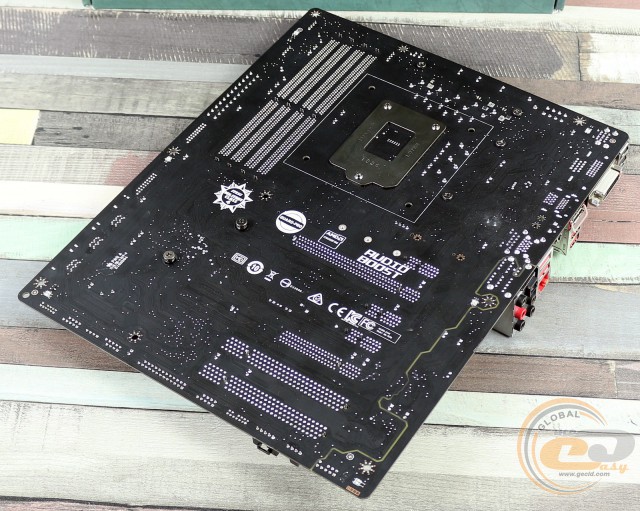

На звороті текстоліту розташована опорна пластина, яка призначена для зміцнення процесорного роз’єму при встановленні габаритної системи охолодження. Також відзначимо, що усі радіатори системи охолодження закріплені за допомогою гвинтів, що збільшує надійність кріплення та поліпшує процес теплообміну в порівнянні із пластиковими засувками.

MSI Z170A TOMAHAWK

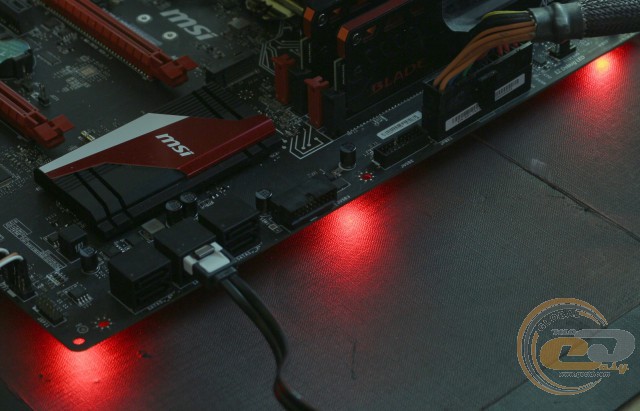

Тут же встановлені шість червоних світлодіодів, які оригінально виглядатимуть в комп'ютерному корпусі з прозорою бічною кришкою. Присутня можливість їх повного відключення.

MSI Z170A TOMAHAWK

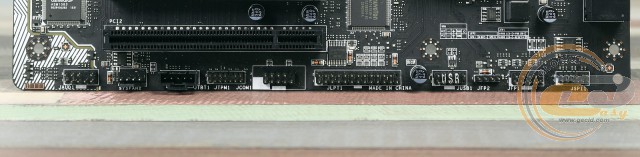

Нижня частина друкованої плати містить наступні елементи: колодку підключення аудіороз’ємів передньої панелі; роз’єм для підключення системного вентилятора; порти TPM, COM і LPT, дві колодки підключення передньої панелі та колодку для підключення інтерфейсів USB 2.0. Усього на MSI Z170A TOMAHAWK силами чіпсету Intel Z170 реалізована підтримка чотирьох портів USB 2.0: двох внутрішніх та двох на інтерфейсній панелі.

MSI Z170A TOMAHAWK

MSI Z170A TOMAHAWK

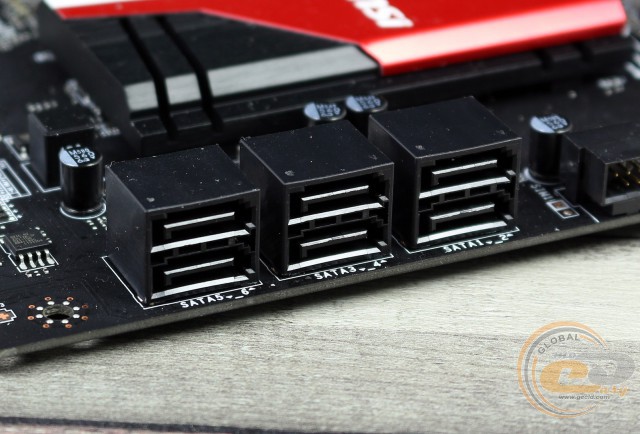

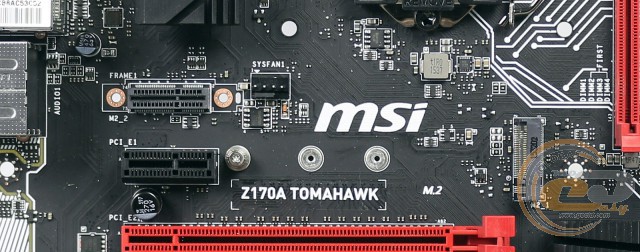

Дискова підсистема материнської плати складається з роз’єму M.2 (підтримуються SSD довжиною 42, 60 і 80 мм) із пропускною здатністю до 32 Гбіт/с, а також шести портів SATA 6 Гбіт/с. Ще один конектор M.2, який розташований поряд, не призначений для встановлення SSD-накопичувачів, а використовується для модулів бездротового зв'язку.

MSI Z170A TOMAHAWK

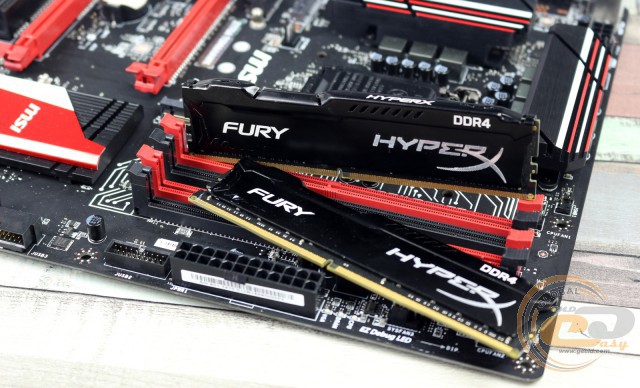

Для встановлення оперативної пам'яті формату DDR4 передбачені чотири DIMM-слоти з підтримкою двоканального режиму. Можна використовувати планки, які працюють на частоті до 3600 МГц, а максимальний об’єм встановленої оперативної пам'яті може досягати 64 ГБ.

Поруч розташовані роз’єми для підключення двох додаткових портів USB 3.1 Gen1, ще одного корпусного та двох процесорних вентиляторів.

MSI Z170A TOMAHAWK

MSI Z170A TOMAHAWK

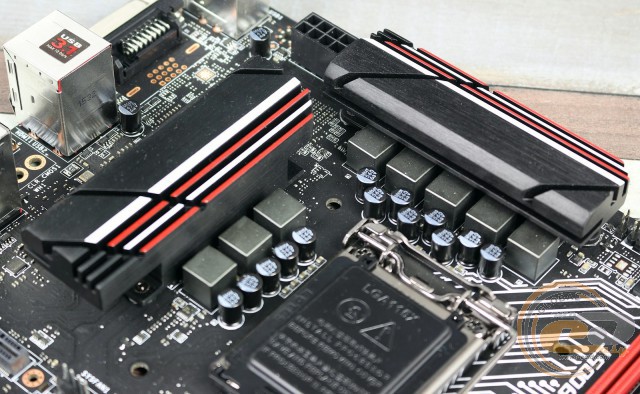

Система охолодження материнської плати складається із трьох алюмінієвих радіаторів. Перші два відводять тепло від елементів підсистеми живлення, а ще один накриває чіпсет Intel Z170. У процесі тестування були зафіксовані наступні температурні показники:

  • верхній радіатор охолодження елементів підсистеми живлення процесора – 46°C (при розгоні − 46°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 47,5°C (при розгоні − 49,5°C);
  • радіатор охолодження чіпсету – 32°C (при розгоні − 32,1°C).

Такі результати демонструють досить високу ефективність роботи системи охолодження, яка добре справляється зі своїми безпосередніми обов'язками навіть при оверклокінгу.

MSI Z170A TOMAHAWK MSI Z170A TOMAHAWK

MSI Z170A TOMAHAWK

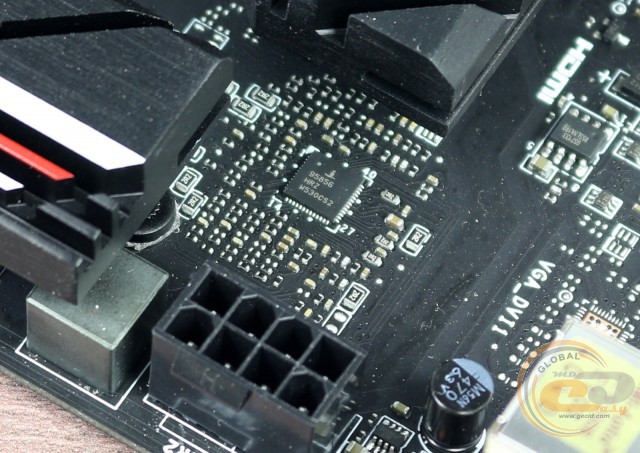

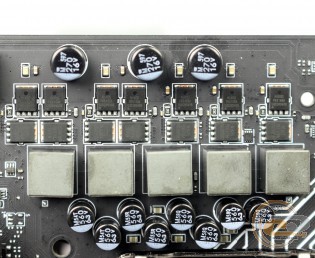

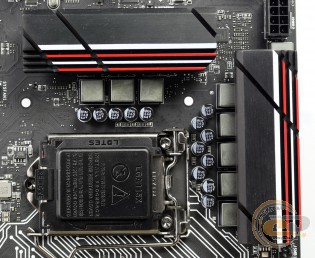

Підсистема живлення центрального процесора виконана за 8-фазною схемою із використанням ШІМ-контролера ISL95856. У її колах застосовуються твердотільні конденсатори Dark CAP і дроселі Dark Choke (фірмовий дизайн Military Class 4). Вони відрізняються високою надійністю та тривалим терміном служби.

MSI Z170A TOMAHAWK

На борту системної плати MSI Z170A TOMAHAWK присутні вісім слотів для карт розширення:

  • M.2;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x16 (у режимі x16);
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x16 (у режимі x4);
  • PCI;
  • PCI.

Як бачимо, набір слотів дуже різноманітний, що дозволяє встановлювати різні карти розширення. Для монтажу однієї відеокарти радиться використовувати перший роз’єм PCI Express 3.0 x16. Зв'язування із двох графічних адаптерів можливе лише при встановленні моделей компанії AMD, однак розподіл ліній за схемою х16+х4 не дозволить їм працювати в оптимальному режимі.

MSI Z170A TOMAHAWK

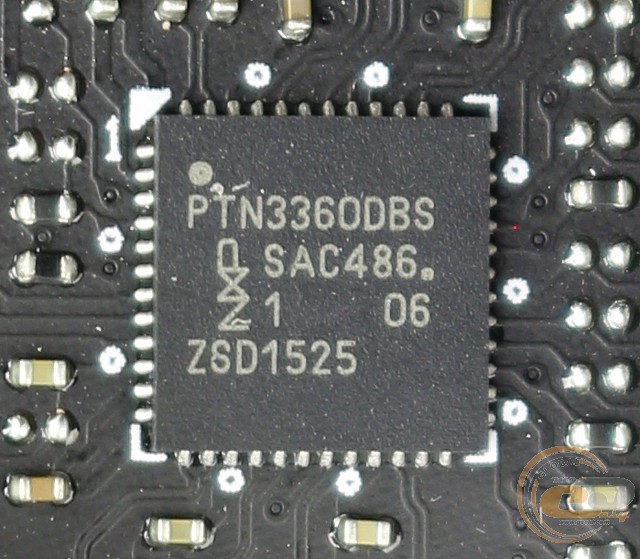

Обслуговування відеовиходів HDMI і DVI-D забезпечує контролер PTN3360DBS.

MSI Z170A TOMAHAWK

Робота системних вентиляторів, портів COM, LPT, PS/2 і датчиків моніторингу реалізована за допомогою мікросхеми NUVOTON NCT6793D.

MSI Z170A TOMAHAWK

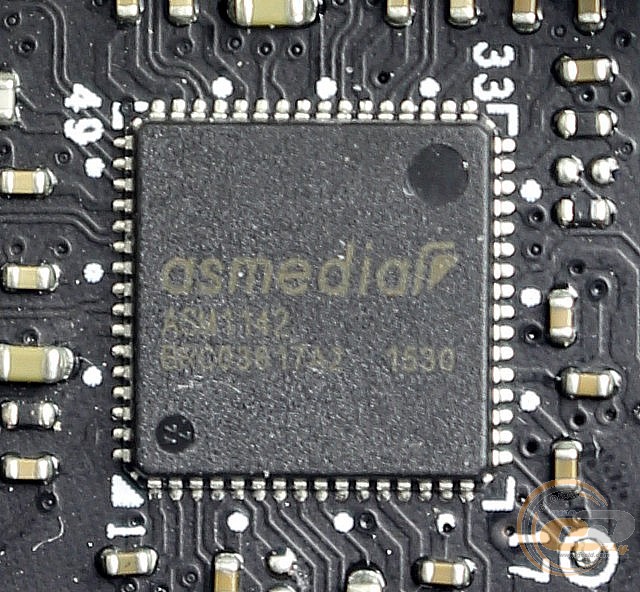

Підтримку двох портів USB 3.1 Gen2 забезпечує контролер ASMedia ASM1142.

MSI Z170A TOMAHAWK

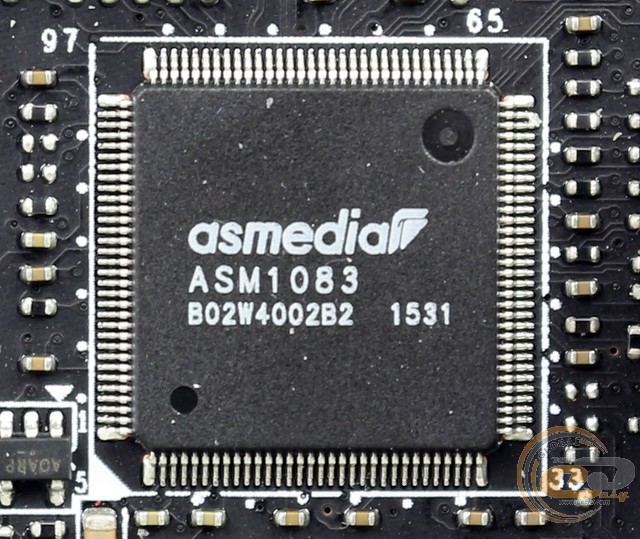

Оскільки набір системної логіки Intel Z170 самостійно не підтримує слоти PCI, то їхнє функціонування реалізоване за допомогою мосту PCIE-PCI ASMedia ASM1083.

MSI Z170A TOMAHAWK

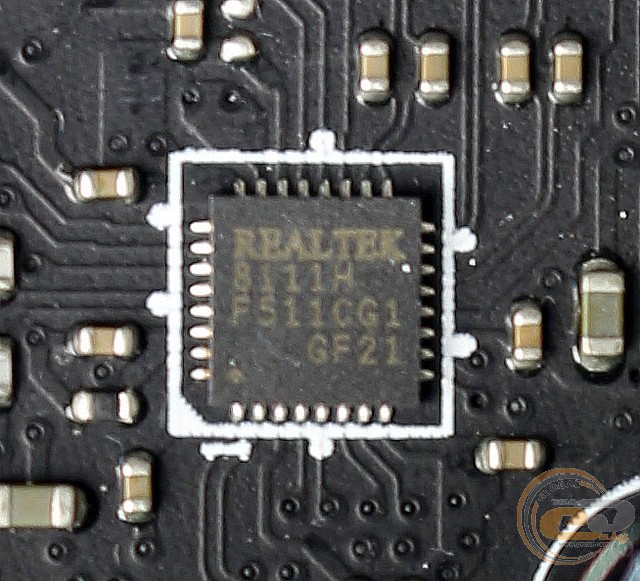

Для підтримки мережевих з'єднань використовується гігабітний LAN-контролер Realtek RTL8111H. Для керування його роботою та пріоритизації мережевого трафіку в комплекті є утиліта MSI GAMING LAN.
