Огляд і тестування материнської плати MSI Z170A GAMING M5

Як відомо, компанія MSI вирішила цього року розділити весь модельний ряд ігрових материнських плат на три лінійки: MSI Z170 Arsenal GAMING, MSI Z170 Performance GAMING і MSI Z170 Enthusiast GAMING. Перша призначена для казуальних гравців, які не вимагають особливих переваг. Друга надає любителям ігор ряд важливих особливостей. А третя щедро обдаровує ентузіастів комп'ютерних ігор усілякими поліпшеннями кожної підсистеми.

У свою чергу лінійка MSI Z170 Enthusiast GAMING поділена ще на кілька серій: MSI Z170 GAMING M3, MSI Z170 GAMING M5, MSI Z170 GAMING M7 і MSI Z170 GAMING M9. Не важко здогадатися, що чим вищий числовий індекс, тим більше всіляких переваг інтегровано в модель.

MSI Z170A GAMING M5

Із усього цього стає зрозуміло, що материнська плата MSI Z170A GAMING M5 створена для справжніх шанувальників комп'ютерних ігор, які шукають баланс між високими функціональними можливостями та кінцевою вартістю.

Новинка володіє відмінною мережевою підсистемою, яку з гідністю оцінять любителі онлайн-баталій, якісною звуковою підсистемою, яка дозволяє вам розчути кроки ворога ще до його появи на екрані, а також широкими можливостями для організації графічної та дискової підсистем.

Однак про все по порядку, а для початку давайте розглянемо докладну технічну специфікацію материнської плати MSI Z170A GAMING M5:

Виробник

MSI

Модель

Z170A GAMING M5

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шостого покоління

Частота використовуваної пам'яті

3600* / 3200* / 3000* / 2800* / 2600* / 2400 / 2133 МГц

(*OC)

Підтримка пам'яті

4 x DDR4 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x4+x4)

4 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

2 x M.2 32 Гбіт/с (M.2 2242, M.2 2260, M.2 2280)

2 x SATA 6 Гбіт/с

2 x SATA Express (кожний сумісний з 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2400 (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC1150

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентилятора CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x LAN (RJ45)

4 x USB 3.1 Gen1

1 х USB 3.1 Gen2 (Type-C)

1 х USB 3.1 Gen2 (Type-A)

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 з підтримкою підключення двох USB 3.1 Gen1

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

2 x SATA 6 Гбіт/с

2 x SATA Express

1 х роз’єм TPM

1 х COM

1 x конектор виведення звуку на передню панель

2 x блоки конекторів передньої панелі

1 х перемикач «Slow mode»

1 x джампер скидання CMOS

1 x діагностичний LED-індикатор

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0а, ACPI 5.0, SM BIOS 2.8

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х місток 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

MSI
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

MSI Z170A GAMING M5

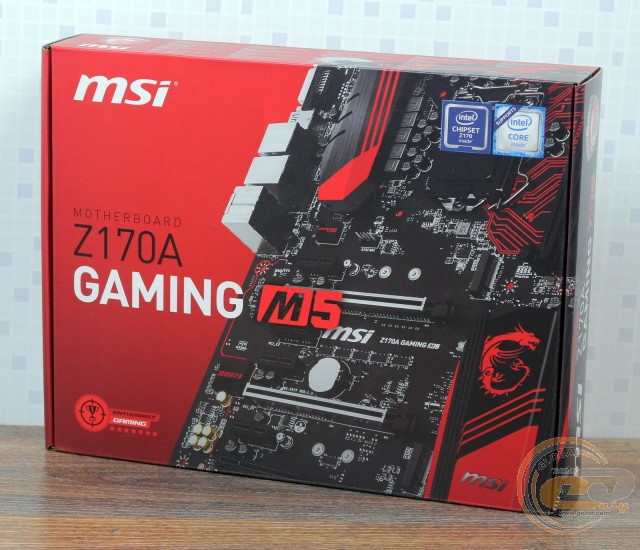

Материнська плата MSI Z170A GAMING M5 постачається в коробці, виконаній зі щільного картону, який прикрашений якісною і дуже стильною поліграфією. З корисної інформації на лицьовій стороні коробки можна звернути увагу на найменування плати та компанії-виробника.

MSI Z170A GAMING M5

На звороті упаковки, крім схематичного зображення інтерфейсної панелі та коротких технічних характеристик, міститься опис ключових особливостей і підтримуваних технологій:

  • Audio Boost 3 звукова підсистема новинки, крім флагманського кодека Realtek ALC1150, включає до свого складу спеціальні аудіоконденсатори Nippon Chemi-Con, два підсилювачі OP1652 з підтримкою студійних навушників із імпедансом до 600 Ом, а також позолочені аудіовиходи на інтерфейсній панелі та кожух для захисту кодека від електромагнітних наведень. Також відзначимо приємний бонус у вигляді екрануючої смуги з LED-підсвічуванням, яка відокремлює частину друкованої плати зі звуковою підсистемою від інших компонентів, і наявність у комплекті поставки ПЗ Nahimic Audio Enhancer для тонкого налаштування аудіопідсистеми.
  • MSI TWIN TURBO M.2 – новинка оснащена двома інтерфейсами M.2 із пропускною здатністю 32 Гбіт/с, які можуть працювати в парі для подвоєння показника пропускної здатності (64 Гбіт/с).
  • GAMING VGA – крім підтримки технологій NVIDIA SLI і AMD CrossFireX, два слоти розширення PCI Express 3.0 x16 додатково оснащені сталевими накладками, які запобігають їхньому пошкодженню під вагою масивних відеокарт.
  • GAMING LAN – на материнській платі встановлений мережевий контролер Qualcomm Atheros Killer E2400, який володіє можливістю автоматично виявляти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системного трафіку, гарантуючи низькі затримки для передачі ігрових даних. Допоможе налаштувати пріоритети ПЗ MSI GAMING LAN Manager.
  • USB 3.1 Gen2 – на інтерфейсній панелі присутні порти USB 3.1 Gen1 із пропускною здатністю 5 Гбіт/с і USB 3.1 Gen2, у яких цей показник досягає 10 Гбіт/с.

Додатково виділимо технології, опис яких не помістився на упаковці:

  • Military Class 5 – у конструкції новинки використовуються тільки високоякісні компоненти, такі як твердотільні конденсатори Dark CAP зі збільшеним до 10 років терміном служби та дроселі Titanium Choke.
  • Gaming Device Port – порти USB 2.0 і PS/2 мають збільшений у три рази обсяг золотого покриття, тому відрізняються більшою надійність і зносостійкістю.
  • Game Boost – технологія автоматичного розгону системи простим натисканням однієї клавіші в комплектному ПЗ, що дозволяє суттєво підвищити продуктивність в іграх.
  • OC Essentials – на платі інтегровані деякі компоненти, які допоможуть при оверклокінгу (діагностичний LED-індикатор, роз’єми V-Check Points і перемикач «Slow mode»).
  • LAN Protect – реалізований захист мережевого порту від перенапруги величиною 15 кВ.

MSI Z170A GAMING M5

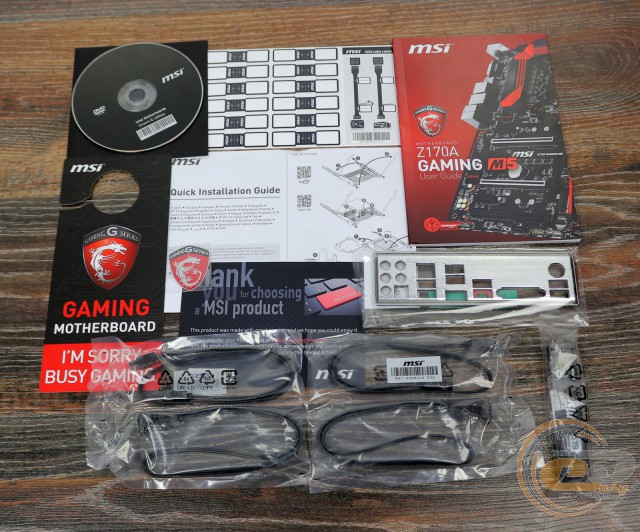

Комплект поставки MSI Z170A GAMING M5, крім стандартної документації та диска із драйверами та утилітами, включає до свого складу:

  • чотири шлейфи SATA;
  • місток NVIDIA SLI;
  • заглушку інтерфейсної панелі;
  • наклейку на системний блок з логотипом серії MSI GAMING;
  • картонний хенгер з логотипом серії та написами: «Вибачте, зайнятий грою» і «Мене тут немає».

Дизайн і особливості плати

MSI Z170A GAMING M5

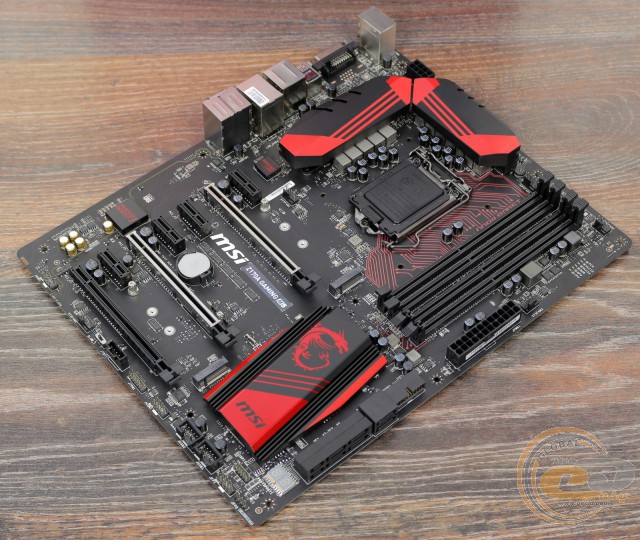

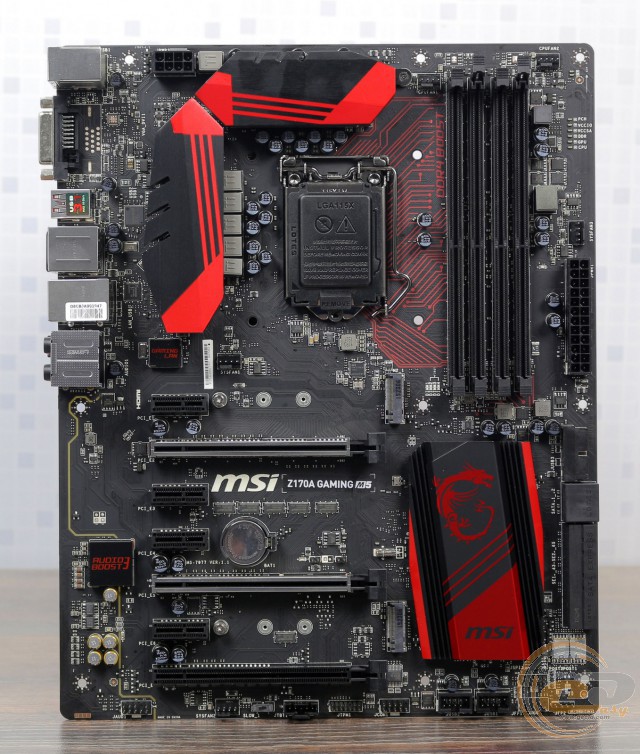

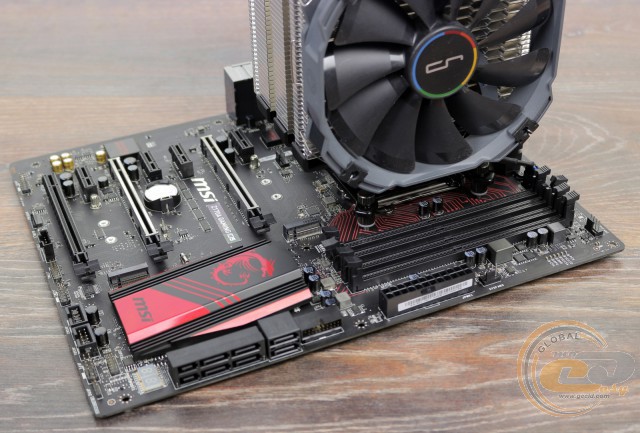

В основі новинки лежить друкована плата формату ATX (305 х 244 мм), яка з легкістю вмістила в собі досить велику кількість набортних елементів, дозволивши розмістити їх на оптимальних місцях. Наприклад, усі порти SATA розташовані паралельно поверхні текстоліту, а виходить, навіть найдовші плати розширення не обмежать до них доступ.

MSI Z170A GAMING M5

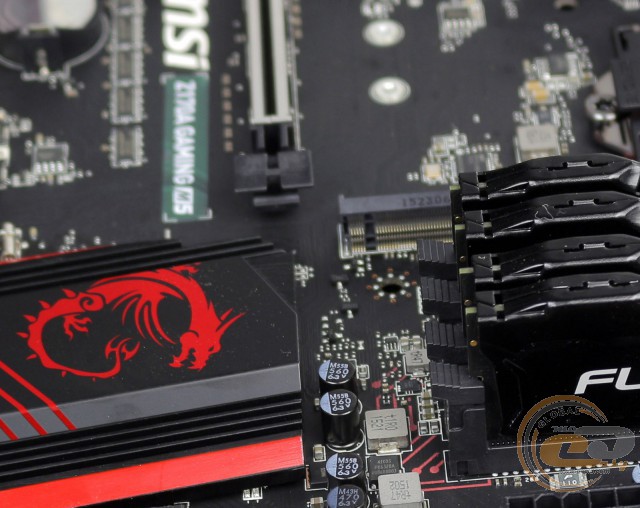

DIMM-слоти оснащені засувками з обох боків, однак і тут виробник подбав про те, щоб встановлена відеокарта не заважала підключенню та відключенню модулів оперативної пам'яті, розмістивши слот PCI Express x16 на достатній віддалі.

MSI Z170A GAMING M5

Оформлення MSI Z170A GAMING M5 також виконане на вищому рівні. Переважаючий чорний колір друкованої плати, слотів розширення та портів дещо розведений червоними елементами на радіаторах системи охолодження і доріжках на текстоліті.

MSI Z170A GAMING M5

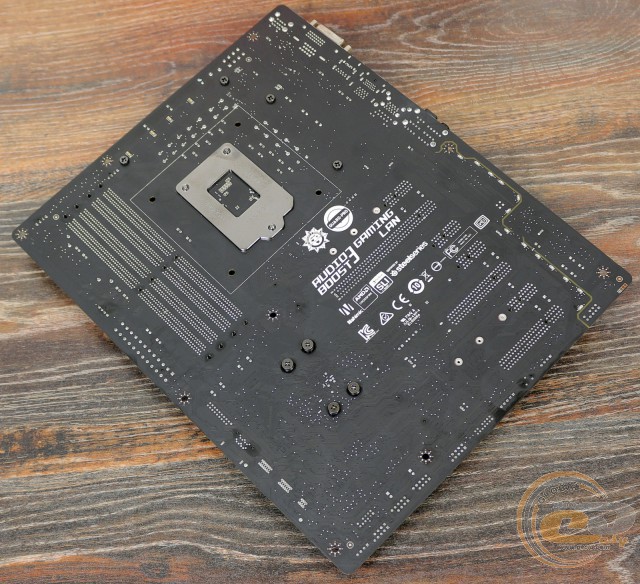

На звороті друкованої плати можна відзначити опорну пластину процесорного роз’єму, а також той факт, що всі три радіатори надійно зафіксовані за допомогою гвинтів, які забезпечують кращу притискну силу, аніж пластикові кліпси.

MSI Z170A GAMING M5

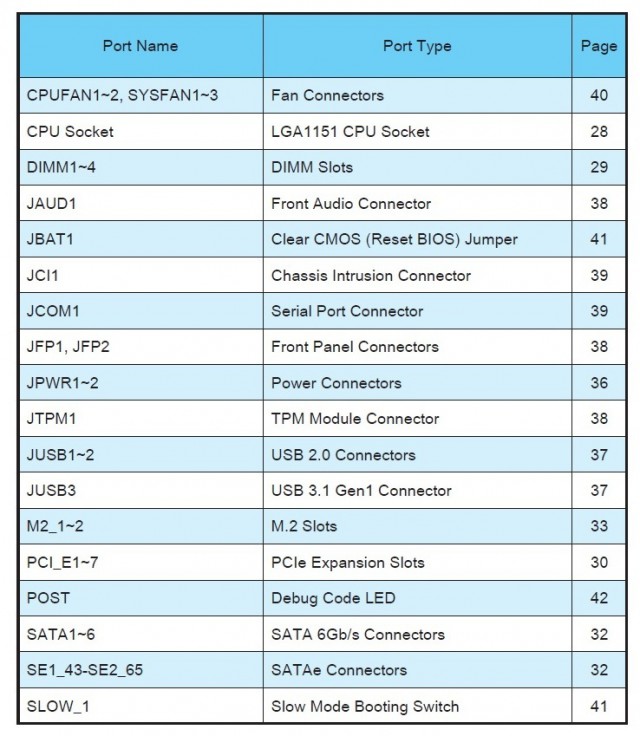

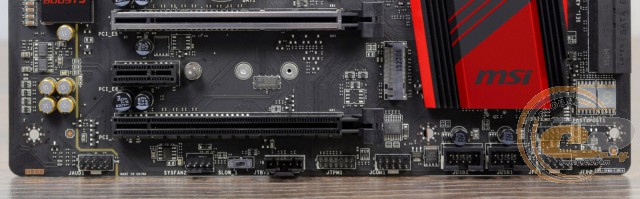

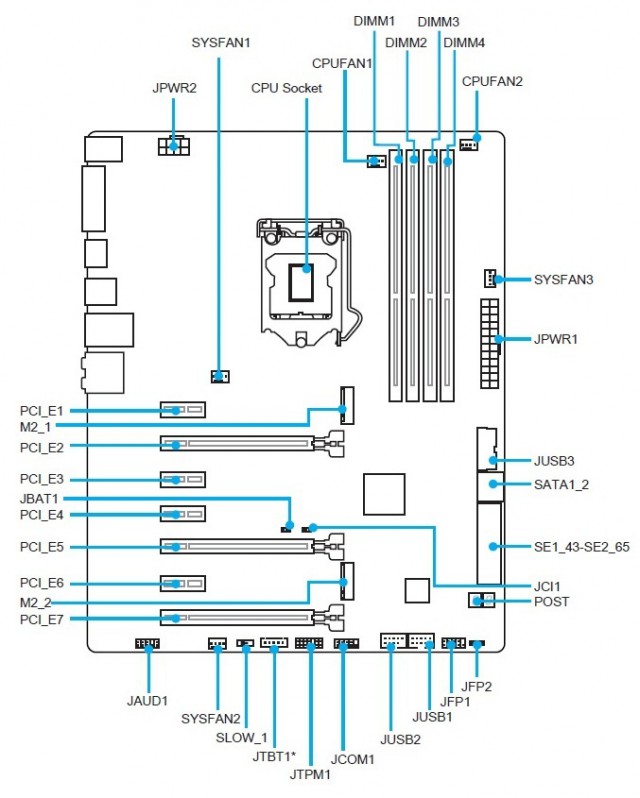

У нижній частині плати розташовані наступні конектори: колодка підключення аудіороз’ємів передньої панелі, порти TPM і COM, індикатор POST-кодів, дві колодки підключення передньої панелі, роз’єм для підключення системного вентилятора, перемикач «Slow mode», а також дві колодки для підключення інтерфейсів USB 2.0. Усього на MSI Z170A GAMING M5 силами чіпсету Intel Z170 реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

MSI Z170A GAMING M5

MSI Z170A GAMING M5

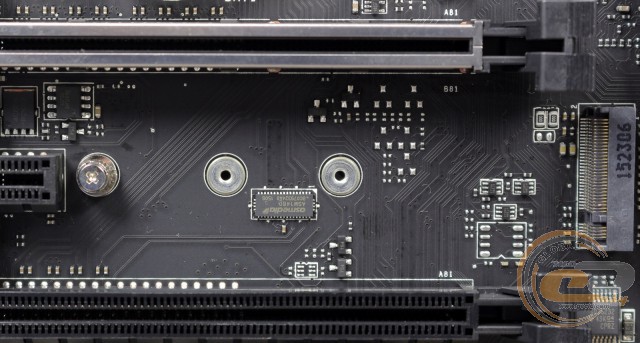

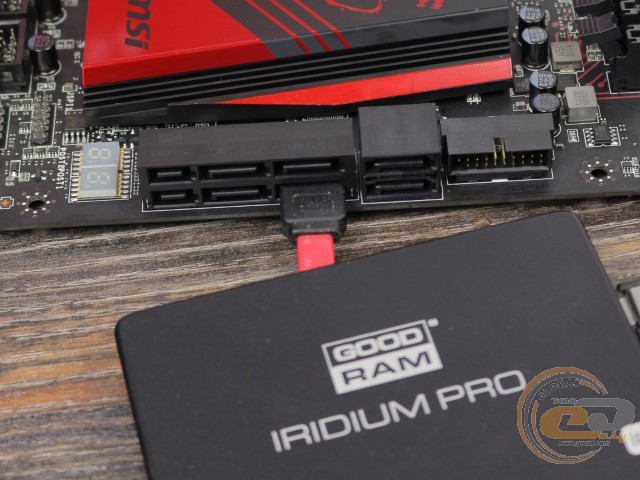

Можливості організації дискової підсистеми представлені двома роз’ємами M.2 із пропускною здатністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), двома портами SATA 6 Гбіт/с, а також двома SATA Express, кожний із яких сумісний з двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

У зв'язку з нестачею вільних чіпсетних ліній, дискова підсистема може працювати в одній із двох конфігурацій: 1 x M.2_PCIe + 6 x SATA 6 Гбіт/с або 1 х M.2_SATA + 1 x M.2_PCIe + 4 x SATA 6 Гбіт/с.

MSI Z170A GAMING M5

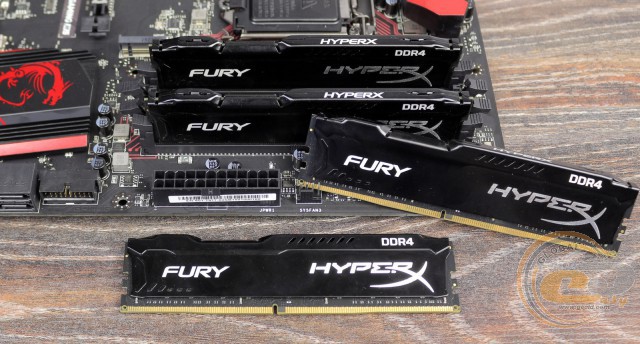

Права сторона системної плати MSI Z170A GAMING M5 примітна чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, яка може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти (або ж зайняти усі чотири роз’єми). Підтримуються планки, які працюють на частотах до 2400 МГц у номінальному режимі та до 3600 МГц при розгоні. Максимальний обсяг пам'яті може досягати 64 ГБ, чого повинно бути достатньо для будь-яких поставлених завдань.

Також на правій стороні знаходяться роз’єми V-Check Points для прямого вимірювання напруг на ключових компонентах і колодка для підключення виносної панелі з портами USB 3.1 Gen1 із пропускною здатністю до 5 Гбіт/с. Усього на новинці силами чіпсету реалізована підтримка шести портів USB 3.1 Gen1: двох внутрішніх та чотирьох на інтерфейсній панелі.

MSI Z170A GAMING M5

MSI Z170A GAMING M5

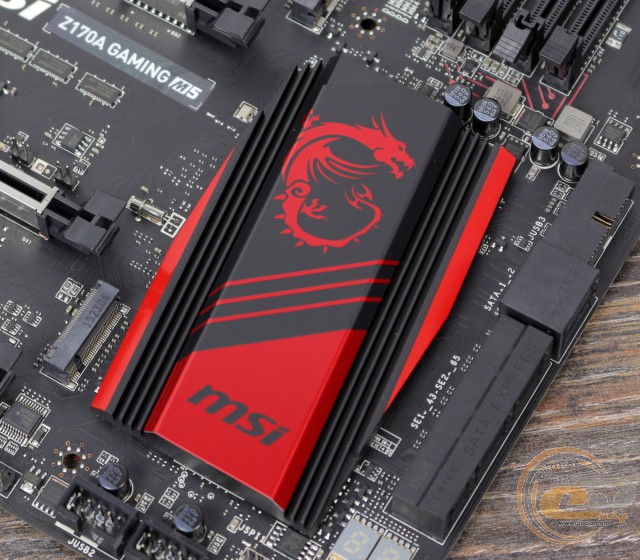

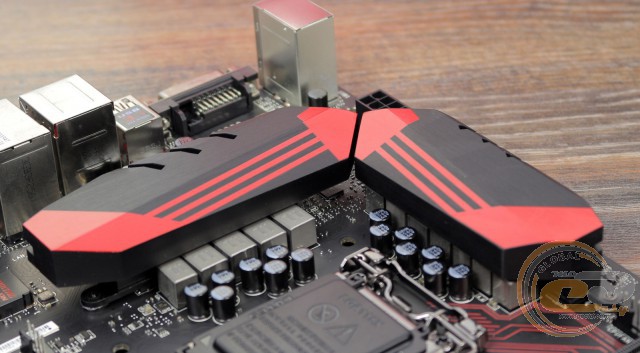

Система охолодження розглянутої плати складається із трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як два інші накривають елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 31,1°C (при розгоні − 32°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 44°C (при розгоні − 46,9°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора – 41,8°C (при розгоні − 44,3°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і їх конструкції.

MSI Z170A GAMING M5

MSI Z170A GAMING M5

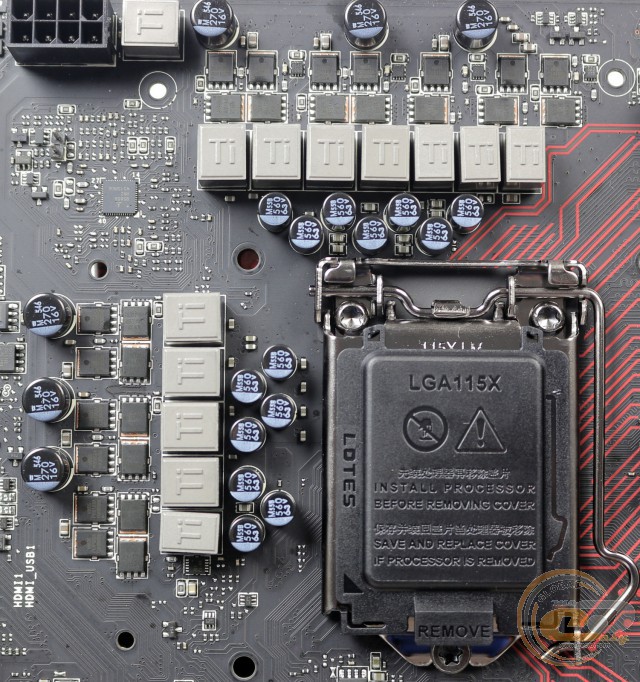

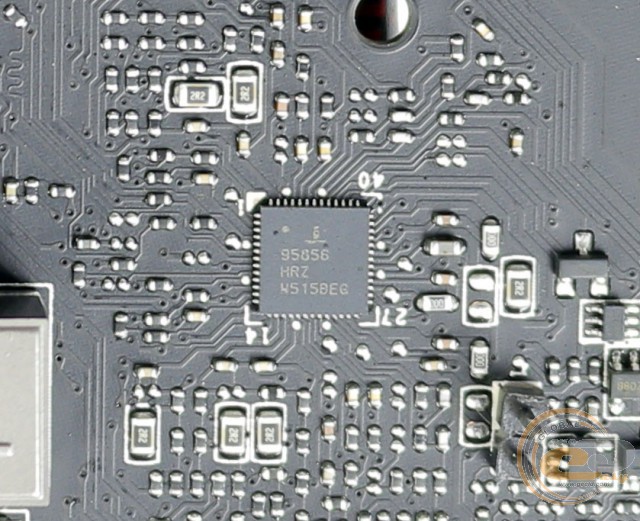

Живлення процесора здійснюється за посиленою 12-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95856. Елементна база новинки набрана за допомогою високоякісних комплектуючих відповідно до фірмового дизайну Military Class 5. До її складу ввійшли твердотільні конденсатори Dark CAP і дроселі Titanium Choke. Для подачі необхідної напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

MSI Z170A GAMING M5

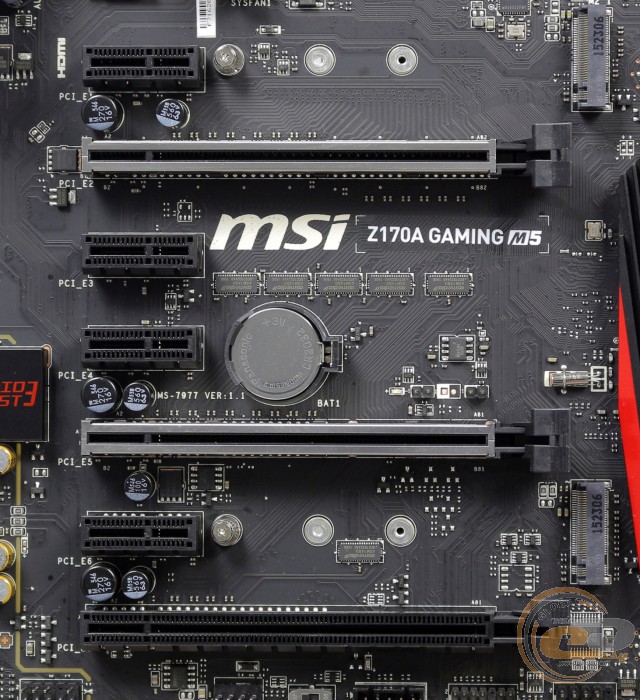

Для розширення функціональності MSI Z170A GAMING M5 у розпорядженні в користувача є сім слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х8 або х4);
  6. PCI Express 3.0 x1;
  7. PCI Express 3.0 x16 (у режимі х4).

Як бачимо, для організації графічної підсистеми присутні три слоти PCI Express x16, підключені до процесора. Відповідно, вони використовують усі доступні шістнадцять ліній стандарту PCI Express 3.0. Залежно від кількості встановлених відеокарт, ви одержите одну з наступних схем: х16, х8+х8 або х8+х4+х4. Нагадаємо, що останній варіант підтримується тільки у випадку встановлення графічних прискорювачів на основі GPU компанії AMD, оскільки NVIDIA не підтримує схеми із пропускною здатністю х4.

Окремо відзначимо, що у вас без проблем вийде встановити дві відеокарти із трьохслотовою системою охолодження. При цьому у вільному доступі все ще залишиться один роз’єм PCI Express 3.0 x1.

MSI Z170A GAMING M5

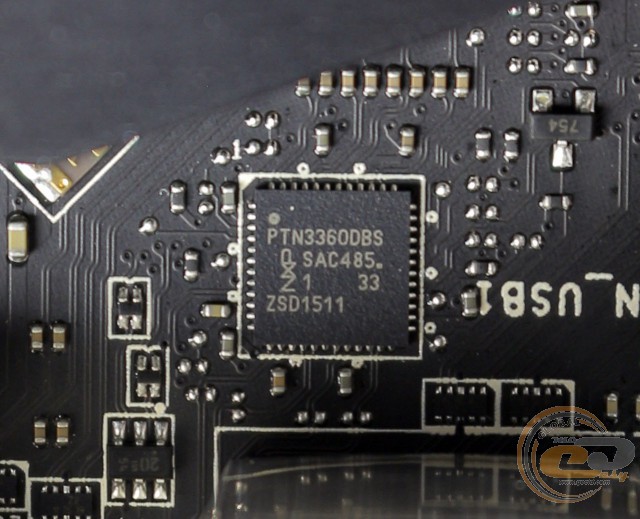

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DVI-D), обслуговування яких здійснюється силами мікросхеми PTN3360DBS.

MSI Z170A GAMING M5

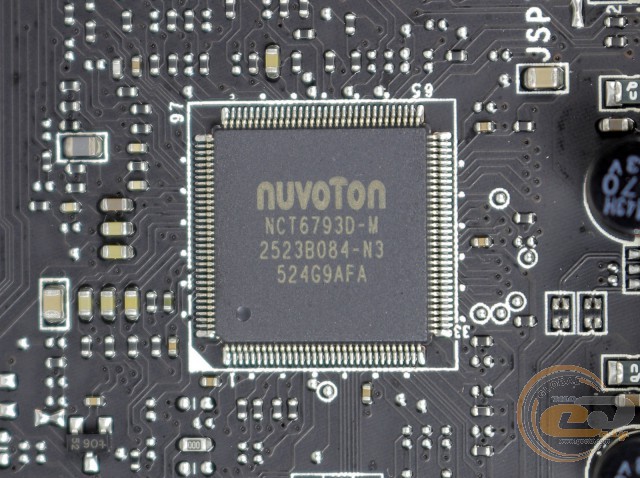

Можливості Multi I/O реалізовані за допомогою мікросхеми NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

MSI Z170A GAMING M5

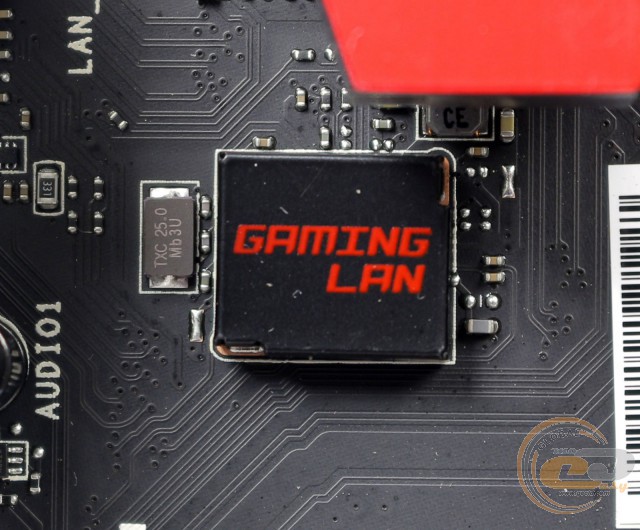

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2400, який володіє рядом апаратних і програмних переваг для пріоритизації ігрового та мультимедійного трафіків. Допомагає йому в цьому програмне забезпечення MSI GAMING LAN Manager.

MSI Z170A GAMING M5

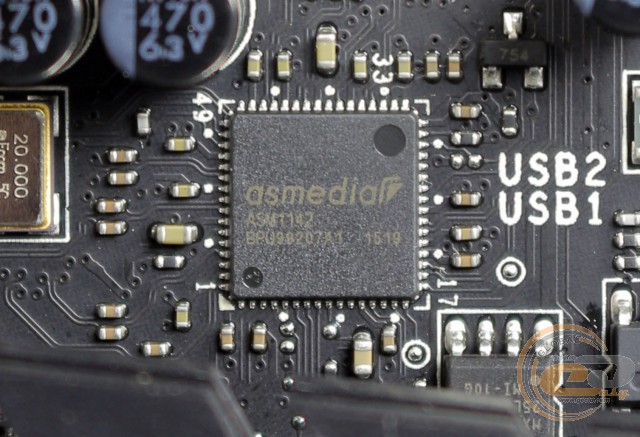

Коректна робота двох портів USB 3.1 Gen2 на інтерфейсній панелі забезпечена силами мікросхеми ASMedia ASM1142.

MSI Z170A GAMING M5

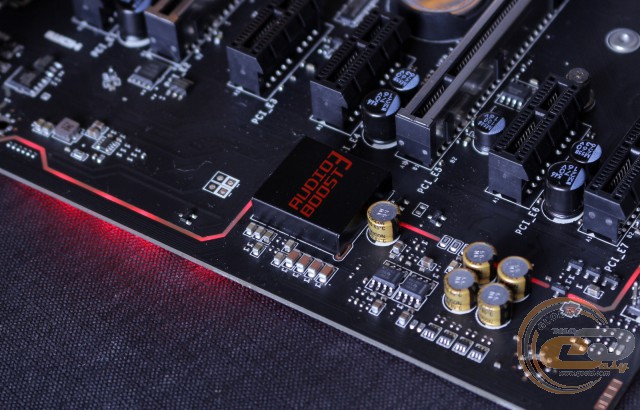

Звукова підсистема MSI Z170A GAMING M5 являє собою досить цікаву конструкцію під назвою «Audio Boost 3». Вона основана на флагманському 7.1-канальному HDA-кодеку Realtek ALC1150, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Він функціонує в парі з двома підсилювачами OP1652, які здатні підтримати роботу навушників із імпедансом до 600 Ом.

MSI Z170A GAMING M5 MSI Z170A GAMING M5 MSI Z170A GAMING M5

Також використовуються високоякісні аудіоконденсатори Nippon Chemi-Con, позолочені аудіороз’єми та технологія екранування для захисту від електромагнітних перешкод. Програмне доведення якості звуку до необхідного рівня здійснює ПЗ Nahimic Audio Enhancer.

MSI Z170A GAMING M5

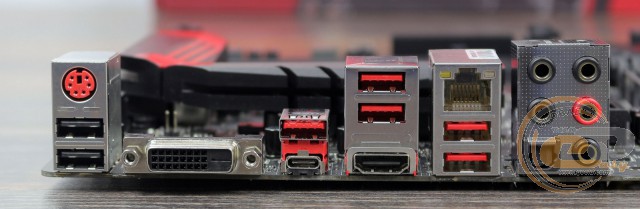

На інтерфейсну панель материнської плати MSI Z170A GAMING M5 виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x LAN (RJ45);
  • 1 х USB 3.1 Gen2 (Type-C);
  • 1 х USB 3.1 Gen2 (Type-A);
  • 4 x USB 3.1 Gen1;
  • 2 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 5 x аудіопортів;
  • 1 x PS/2 Combo.

Подібне компонування можна сміливо назвати відмінним, оскільки воно володіє великою кількістю портів USB, включаючи два USB 3.1 Gen2, двома відеовиходами, п'ятьма позолоченими аудіороз’ємами для зручного підключення багатоканальної акустики, а також підтримкою портів Gaming Device Port для підключення ігрових мишок або клавіатур.

MSI Z170A GAMING M5

MSI Z170A GAMING M5

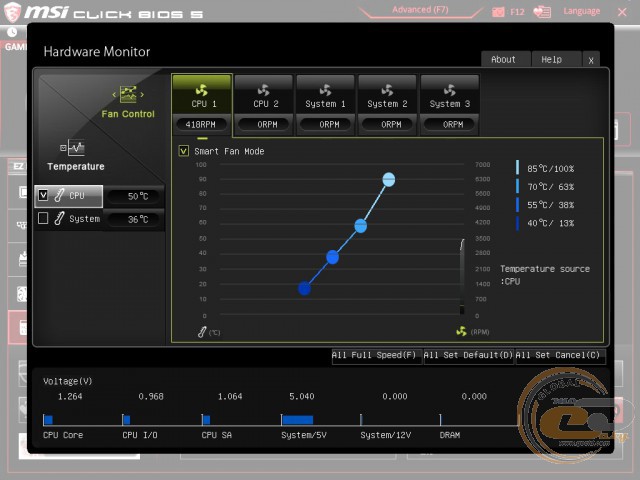

Материнська плата MSI Z170A GAMING M5 оснащена п'ятьма роз’ємами для підключення вентиляторів: два служать для системи охолодження процесора, а три інші призначені для підключення системних пропелерів. Усі роз’єми відповідно до сучасних вимог 4-контактні.
